CITROEN JUMPER MULTISPACE 2014 Navodila Za Uporabo (in Slovenian)

149
Zamenjava varovalke
PRAKTIČNE INFORMACIJ
E
7

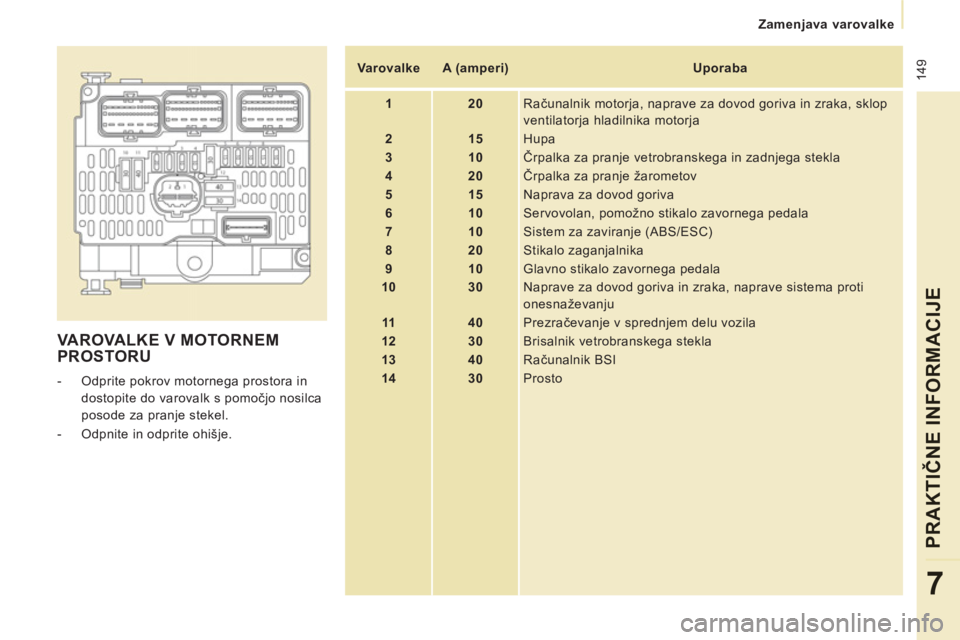

VAROVALKE V MOTORNEMPROSTORU



- Odprite pokrov motornega prostora in
dostopite do varovalk s pomočjo nosilca
posode za pranje stekel.

- Odpnite in odprite ohišje.

Varovalke


A (amperi)

Uporaba


1


20
Računalnik motorja, naprave za dovod goriva in zraka, sklop
ventilatorja hladilnika motorja


2


15
Hupa


3


10
Črpalka za pranje vetrobranskega in zadnjega stekla


4


20
Črpalka za pranje žarometov


5


15
Naprava za dovod goriva


6


10
Servovolan, pomožno stikalo zavornega pedala


7


10
Sistem za zaviranje (ABS/ESC)


8


20
Stikalo zaganjalnika


9


10
Glavno stikalo zavornega pedala


10


30
Naprave za dovod goriva in zraka, naprave sistema proti
onesnaževanju


11


40
Prezračevanje v sprednjem delu vozila


12


30
Brisalnik vetrobranskega stekla


13


40
Računalnik BSI


14


30
Prosto

150

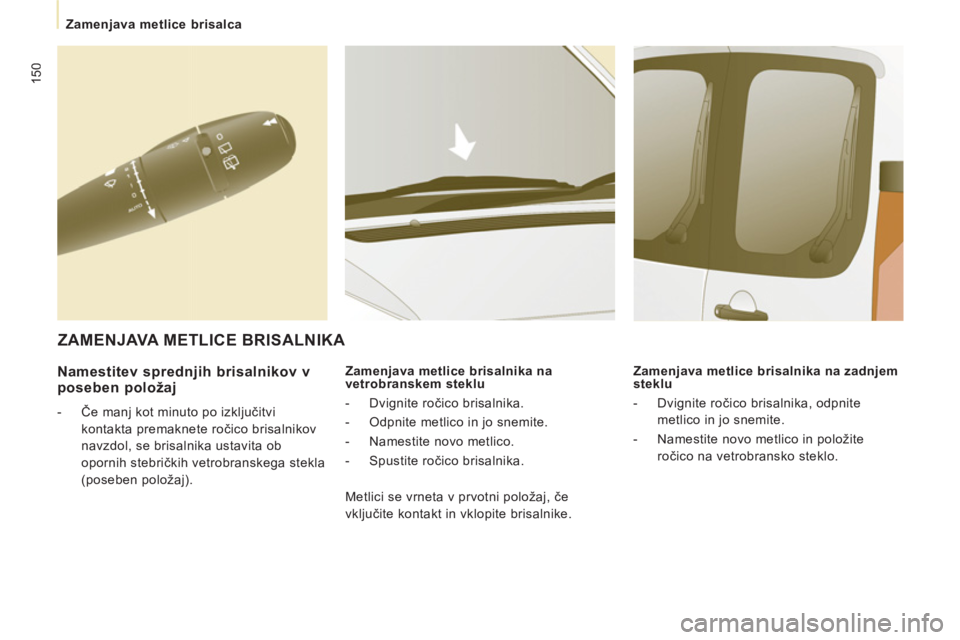

Zamenjava metlice brisalca


Namestitev sprednjih brisalnikov vposeben položaj



- Če manj kot minuto po izključitvi
kontakta premaknete ročico brisalnikov
navzdol, se brisalnika ustavita ob
opornih stebričkih vetrobranskega stekla
(poseben položaj).
Zamenjava metlice brisalnika na
vetrobranskem steklu


- Dvignite ročico brisalnika.

- Odpnite metlico in jo snemite.

- Namestite novo metlico.

- Spustite ročico brisalnika.
Zamenjava metlice brisalnika na zadnjem
steklu


- Dvignite ročico brisalnika, odpnite
metlico in jo snemite.

- Namestite novo metlico in položite
ročico na vetrobransko steklo.


ZAMENJAVA METLICE BRISALNIKA

Metlici se vrneta v prvotni položaj, če
vključite kontakt in vklopite brisalnike.

151

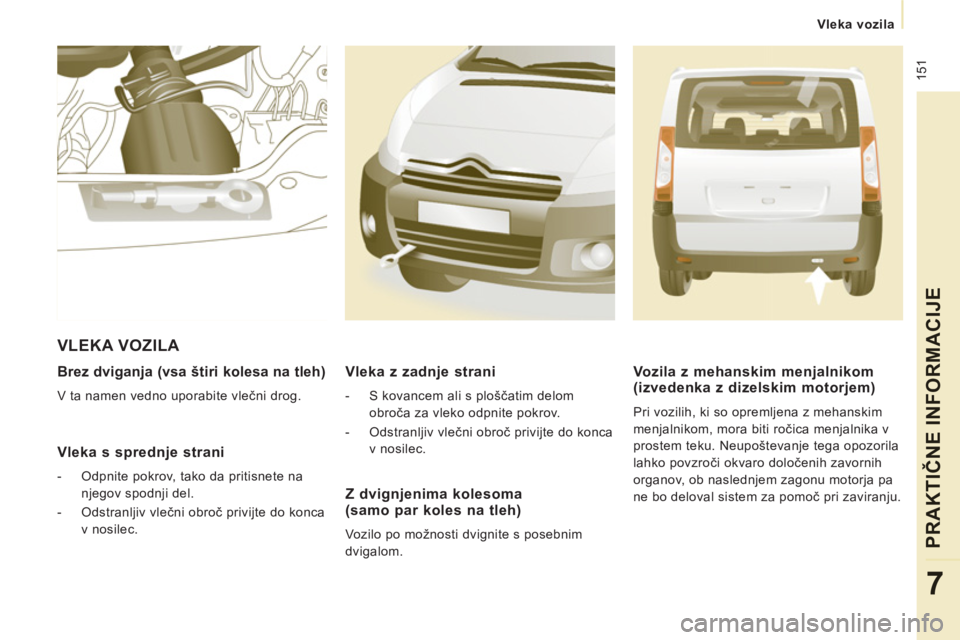

Vleka vozila
PRAKTIČNE INFORMACIJE
7


Brez dviganja (vsa štiri kolesa na tleh)

V ta namen vedno uporabite vlečni drog.

Vleka s sprednje strani



- Odpnite pokrov, tako da pritisnete na
njegov spodnji del.

- Odstranljiv vlečni obroč privijte do konca
v nosilec.

VLEKA VOZILA
Z dvignjenima kolesoma(samo par koles na tleh)

Vozilo po možnosti dvignite s posebnim
dvigalom.
Vleka z zadnje strani



- S kovancem ali s ploščatim delom
obroča za vleko odpnite pokrov.

- Odstranljiv vlečni obroč privijte do konca
v nosilec.


Vozila z mehanskim menjalnikom (izvedenka z dizelskim motorjem)

Pri vozilih, ki so opremljena z mehanskim
menjalnikom, mora biti ročica menjalnika v
prostem teku. Neupoštevanje tega opozorila
lahko povzroči okvaro določenih zavornih
organov, ob naslednjem zagonu motorja pa
ne bo deloval sistem za pomoč pri zaviranju.

152


Vleka vozila

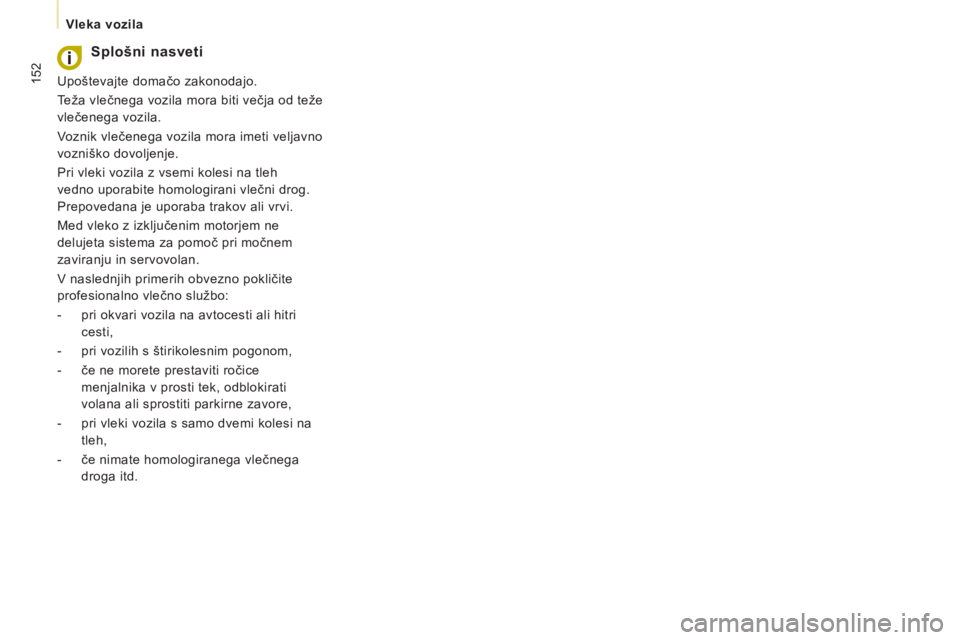

Splošni nasveti

Upoštevajte domačo zakonodajo.
Teža vlečnega vozila mora biti večja od teže
vlečenega vozila.
Voznik vlečenega vozila mora imeti veljavno
vozniško dovoljenje.
Pri vleki vozila z vsemi kolesi na tleh
vedno uporabite homologirani vlečni drog.
Prepovedana je uporaba trakov ali vrvi.
Med vleko z izključenim motorjem ne
delujeta sistema za pomoč pri močnem
zaviranju in servovolan.
V naslednjih primerih obvezno pokličite
profesionalno vlečno službo:


- pri okvari vozila na avtocesti ali hitri
cesti,

- pri vozilih s štirikolesnim pogonom,

- če ne morete prestaviti ročice
menjalnika v prosti tek, odblokirati
volana ali sprostiti parkirne zavore,

- pri vleki vozila s samo dvemi kolesi na
tleh,

- če nimate homologiranega vlečnega
droga itd.

153
TEHNIČNI PODATKI
8

154

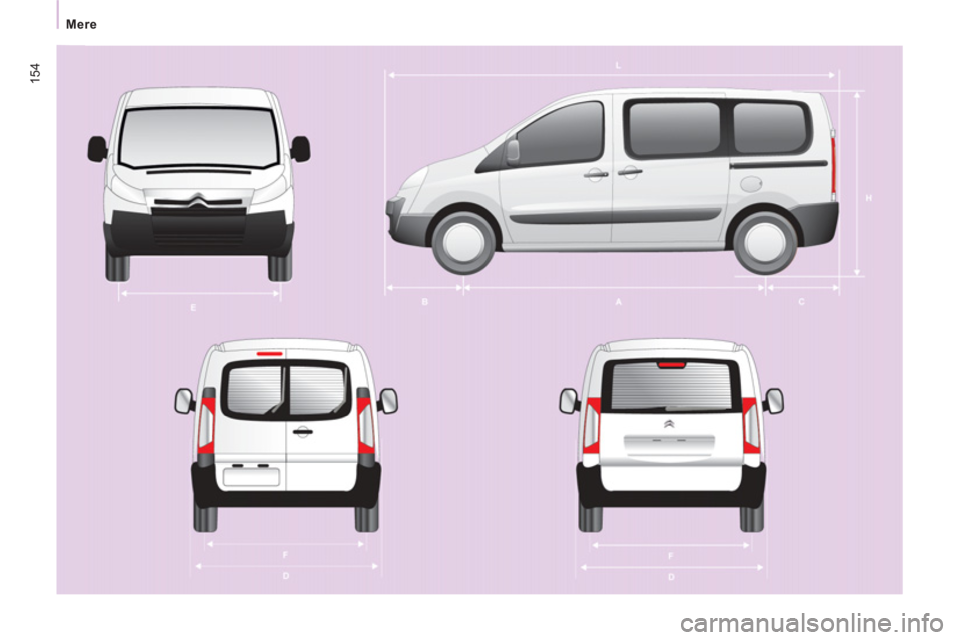

Mere

155

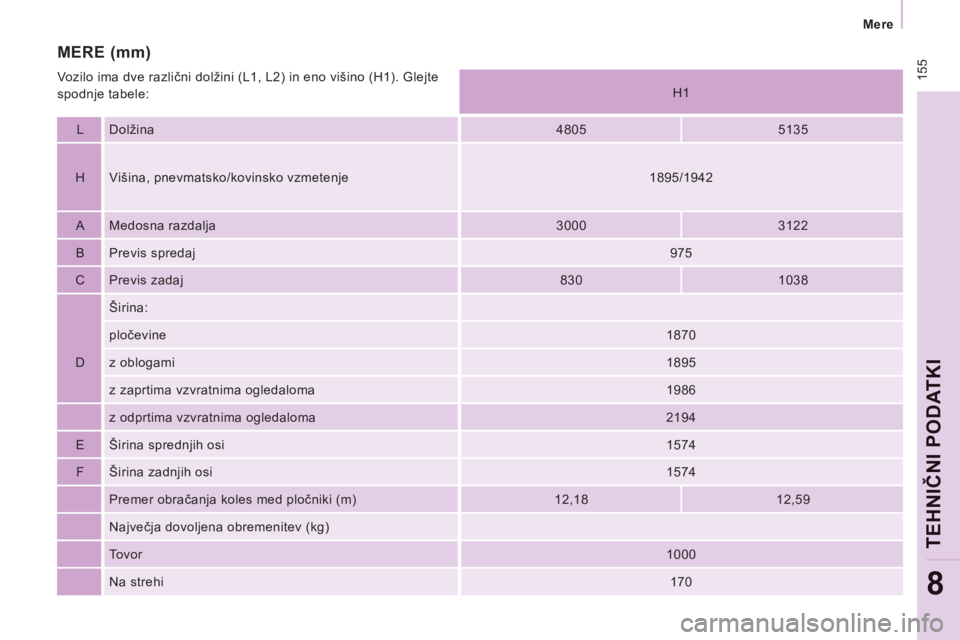

Mere

TEHNIČNI PODATKI
8




H1

L Dolžina
4805
5135

H Višina, pnevmatsko/kovinsko vzmetenje
1895/1942

A Medosna razdalja
3000
3122

B Previs spredaj

975

C Previs zadaj
830
1038
Širina:
pločevine

1870

D z oblogami

1895
z zaprtima vzvratnima ogledaloma
1986
z odprtima vzvratnima ogledaloma
2194

E Širina sprednjih osi

1574

F Širina zadnjih osi

1574
Premer obračanja koles med pločniki (m)
12,18
12,59
Največja dovoljena obremenitev (kg)
Tovor

1000
Na strehi

170

MERE (mm)

Vozilo ima dve različni dolžini (L1, L2) in eno višino (H1). Glejte
spodnje tabele:

156


Mere

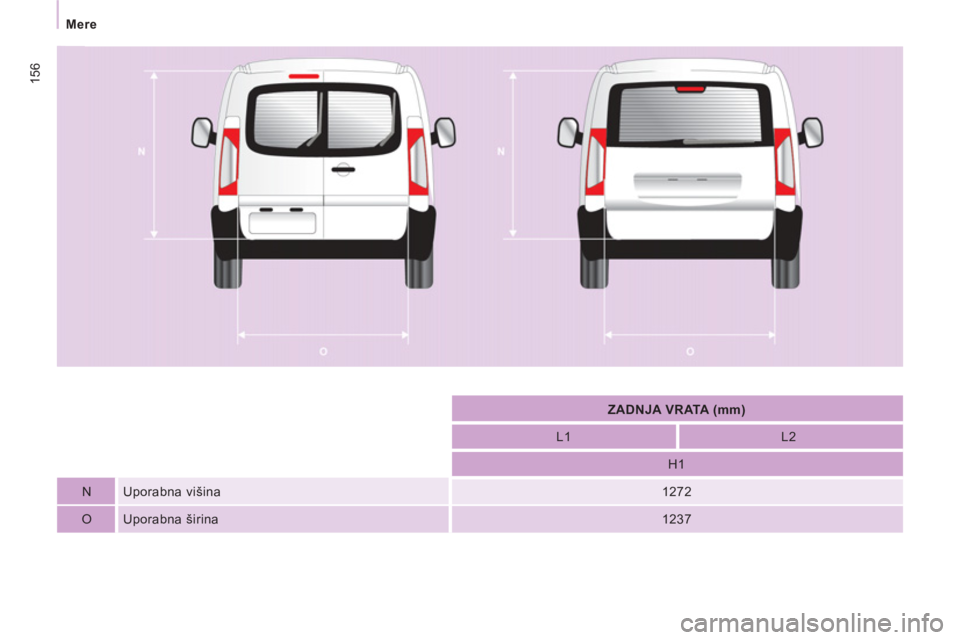

ZADNJA VRATA (mm)






L1




L2








H1





N Uporabna višina




1272





O Uporabna širina




1237

157


Mere

TEHNIČNI PODATKI
8

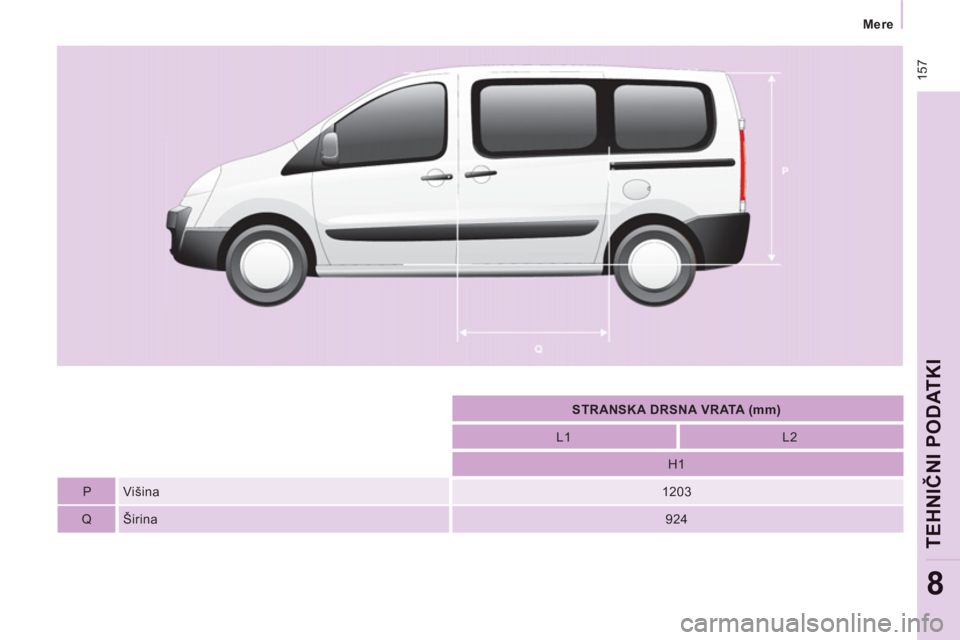

STRANSKA DRSNA VRATA (mm)






L1




L2








H1





P Višina




1203





Q Širina




924

158
Mase
MASE IN OBREMENITVE PRIKOLICE (v kg)

Dodatne informacije poiščite v prometnem dovoljenju.
V vsaki državi je potrebno upoštevati največje zakonsko dovoljene obremenitve. Glede vlečnih zmogljivosti vozila in skupne dovoljene mase
se obrnite na CITROËNOVO servisno mrežo.

Prenos obremenitve
Če vlečno vozilo ni doseglo vrednosti MTAC, je možen prenos obremenitve na prikolico.
V nobenem primeru ne smete preseči mase prikolice in vrednosti MTRA, ki sta navedeni v prometnem dovoljenju.
Upoštevajte vlečne zmogljivosti vozila.

Masa zavirane prikolice s prenosom obremenitve se lahko poveča za toliko, za kolikor se zmanjša masa vozila, vendar v mejah MTRA.
Visoke zunanje temperature lahko vplivajo na manjše zmogljivosti vozila. Če zunanja temperatura presega 37 °C, omejite maso prikolice na
700 kg, brez prenosa obremenitve.
Vlečno vozilo ne sme preseči hitrosti 100 km/h (upoštevajte domačo zakonodajo).
