Oprema

DODATNA OPREM
A
5

DODATNA OPREMA


Za kakršenkoli poseg na vozilu se
obrnite na CITROËNOVO servisno
mrežo, kjer imajo na voljo tehnične podatke,
usposobljene strokovnjake in ustrezen
material.

Namestitev radiokomunikacijskih
oddajnikov
Predno montirate, kot dodatno opremo,
komplet oddajnika radiokomunikacij,
vključno z zunanjo anteno, svetujemo, da
se obrnete na predstavnika CITROËNOVE
servisne mreže.
CITROËNOVA servisna mreža vam
bo posredovala podatke o oddajnikih
(frekvenčni pas, maksimalna izhodna moč,
položaj antene, posebni pogoji namestitve),
ki so lahko montirani v skladu s Smernico
o elektromagnetni združljivosti na področju
avotmobillizma (2004/104/CE).
V ponudbi so izdelki za udobje, prosti čas in
vzdrževanje: Okrasni pokrovi koles (razen pri
motorju 163 KM), zaščitne zavesice nad
sprednjimi kolesi, zaščitne zavesice nad
zadnjimi kolesi, usmerjevalniki zraka,
stopnica itd. Avtoradii, oprema za prostoročno
telefoniranje, zvočniki, menjalnik zgoščenk,
navigacija itd.
Pri izbiri avdio in telematske opreme, ki jo
ponuja tržišče, in njeni namestitvi v vozilo,
morate biti pozorni, da tehnično ustreza
serijski opremi vozila.
Zaščitni prevleki za sprednja sedeža,
prirejeni za nemoteno delovanje varnostnih
blazin, klopi, preproga iz kavčuka, preproga,
prtljažno korito, strešni prtljažni nosilci,
stranski senčniki, snežne verige.
Nič ne sme ovirati delovanja pedal, zato:


- pazite, da preprogo in pritrdišča pravilno
namestite,

- nikoli ne polagajte preprog eno na drugo. Te k očina za pranje stekel, rezervne
varovalke, metlica brisalnika, čistila za
vzdrževanje notranjosti in zunanjosti vozila,
žarnice itd.
Namestitev električne opreme ali
dodatne opreme, ki je ni priporočil
Automobiles CITROËN, lahko povzroči
okvaro na električnem sistemu vozila.
Prosimo, da upoštevate to opozorilo in vam
svetujemo, da se obrnete na predstavnika
znamke, ki vam bo predstavil ustrezno
dodatno opremo.
Varnostni jopiči, varnostni trikotniki in
žarnice so obvezna oprema vozila, kar je
odvisno od države, kjer je vozilo naprodaj. Protivlomni alarm, gravirana stekla, oprema
za prvo pomoč, varnostni jopič, sistem
pomoči pri vzvratnem parkiranju, varnostni
trikotnik itd.

Odpiranje pokrova motorja


ODPIRANJE POKROVA MOTORNEGA PROSTORA


Od znotraj:


- Privzdignite masko na nogi sprednjega
levega sedeža.

- Potegnite ročico navzgor.
Zapiranje
Pokrov potisnite navzdol in ga spustite tik
nad ležiščem. Preverite, ali se je pravilno
zaskočil.
Od zunaj
: Priprite pokrov motornega
prostora, dvignite ročico in ga privzdignite.
Opornik pokrova

Pritrdite opornik, ki zadržuje pokrov
motornega prostora v odprtem položaju,
v eno od zarez glede na želeno višino.
Preden pokrov zopet zaprete, zložite
opornik.
Opozorilo "odprt pokrov motornega
prostora"
To opozorilo se prikaže samo v povezavi z
alarmno napravo.
Če je pri delujočem motorju ali
med vožnjo pokrov motornega
prostora nepravilno zaprt, vas na
to opozorita kontrolna lučka in
simbol vozila z odprtim pokrovom
na zaslonu, hkrati pa se oglasi
zvočni signal.

121


Pogled pod pokrov motorja

KONTROLE
6

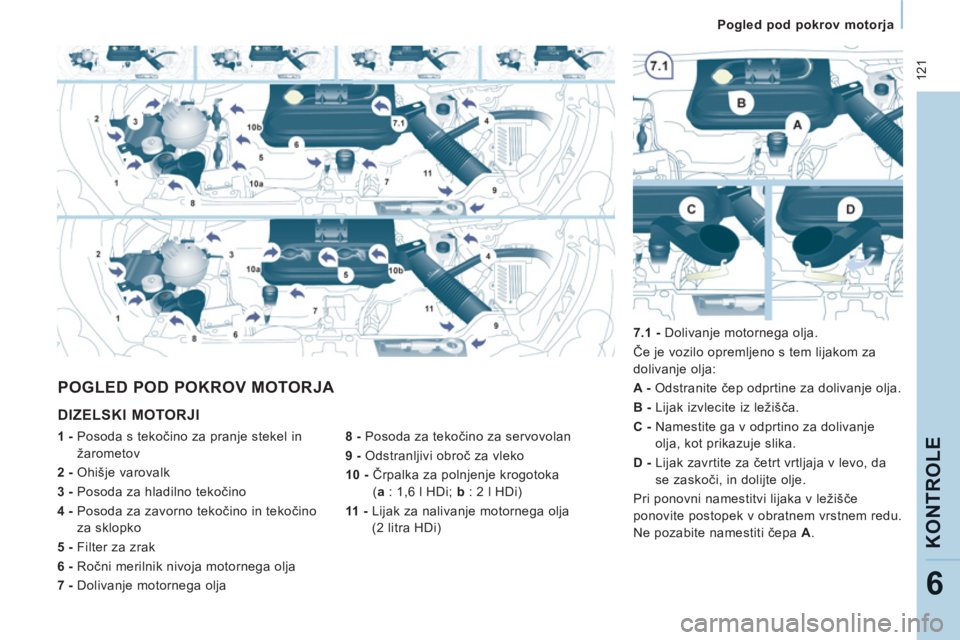

DIZELSKI MOTORJI


8 - Posoda za tekočino za servovolan

9
-
Odstranljivi obroč za vleko

10
- Črpalka za polnjenje krogotoka
( a : 1,6 l HDi; b : 2 l HDi)

11
-
Lijak za nalivanje motornega olja
(2 litra HDi)
POGLED POD POKROV MOTORJA


1 - Posoda s tekočino za pranje stekel in
žarometov

2
- Ohišje varovalk

3
- Posoda za hladilno tekočino

4
-
Posoda za zavorno tekočino in tekočino
za sklopko

5
- Filter za zrak

6
- Ročni merilnik nivoja motornega olja

7
- Dolivanje motornega olja
7.1 - Dolivanje motornega olja.
Če je vozilo opremljeno s tem lijakom za
dolivanje olja:

A - Odstranite čep odprtine za dolivanje olja.

B - Lijak izvlecite iz ležišča.

C - Namestite ga v odprtino za dolivanje
olja, kot prikazuje slika.

D - Lijak zavrtite za četrt vrtljaja v levo, da
se zaskoči, in dolijte olje.
Pri ponovni namestitvi lijaka v ležišče
ponovite postopek v obratnem vrstnem redu.
Ne pozabite namestiti čepa A .

122


Pogled pod pokrov motorja

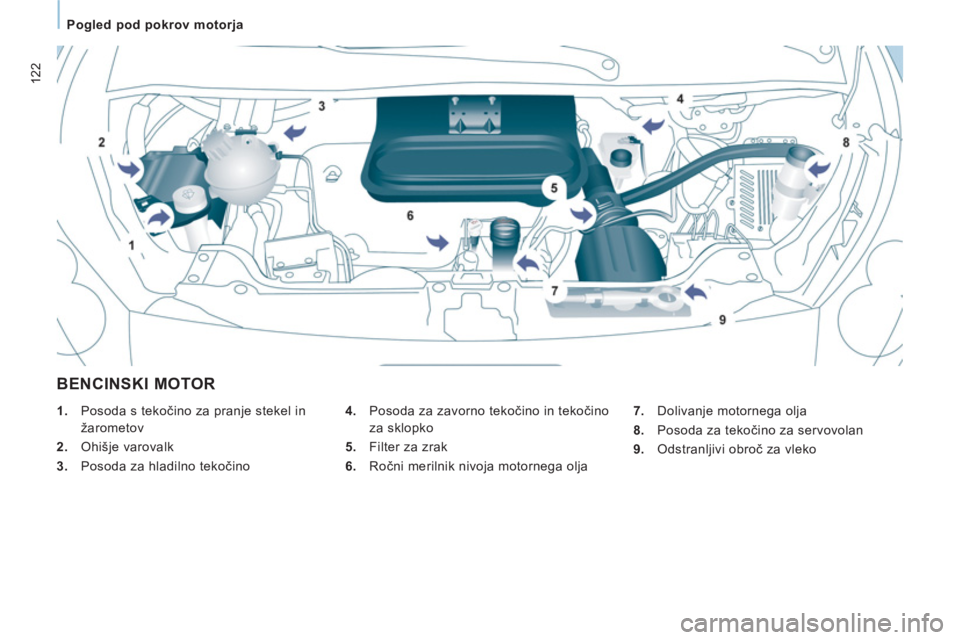

BENCINSKI MOTOR


4. Posoda za zavorno tekočino in tekočino
za sklopko

5. Filter za zrak

6. Ročni merilnik nivoja motornega olja

1. Posoda s tekočino za pranje stekel in
žarometov

2. Ohišje varovalk

3. Posoda za hladilno tekočino
7. Dolivanje motornega olja

8. Posoda za tekočino za servovolan

9. Odstranljivi obroč za vleko

123
Nivoji

KONTROLE
6

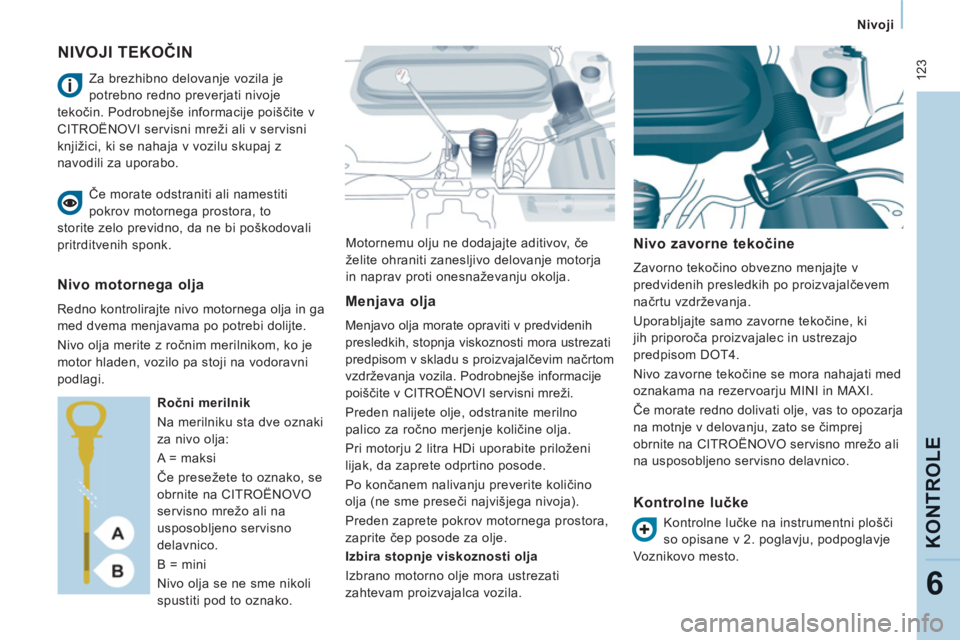

NIVOJI TEKOČIN

Motornemu olju ne dodajajte aditivov, če
želite ohraniti zanesljivo delovanje motorja
in naprav proti onesnaževanju okolja.


Nivo zavorne tekočine

Zavorno tekočino obvezno menjajte v
predvidenih presledkih po proizvajalčevem
načrtu vzdrževanja.
Uporabljajte samo zavorne tekočine, ki
jih priporoča proizvajalec in ustrezajo
predpisom DOT4.
Nivo zavorne tekočine se mora nahajati med
oznakama na rezervoarju MINI in MAXI.
Če morate redno dolivati olje, vas to opozarja
na motnje v delovanju, zato se čimprej
obrnite na CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavnico. Za brezhibno delovanje vozila je
potrebno redno preverjati nivoje
tekočin. Podrobnejše informacije poiščite v
CITROËNOVI servisni mreži ali v servisni
knjižici, ki se nahaja v vozilu skupaj z
navodili za uporabo.
Če morate odstraniti ali namestiti
pokrov motornega prostora, to
storite zelo previdno, da ne bi poškodovali
pritrditvenih sponk.
Nivo motornega olja

Redno kontrolirajte nivo motornega olja in ga
med dvema menjavama po potrebi dolijte.
Nivo olja merite z ročnim merilnikom, ko je
motor hladen, vozilo pa stoji na vodoravni
podlagi.

Ročni merilnik
Na merilniku sta dve oznaki
za nivo olja:
A = maksi
Če presežete to oznako, se
obrnite na CITROËNOVO
servisno mrežo ali na
usposobljeno servisno
delavnico.
B = mini
Nivo olja se ne sme nikoli
spustiti pod to oznako. Menjava olja
Menjavo olja morate opraviti v predvidenih
presledkih, stopnja viskoznosti mora ustrezati
predpisom v skladu s proizvajalčevim načrtom
vzdrževanja vozila. Podrobnejše informacije
poiščite v CITROËNOVI servisni mreži.
Preden nalijete olje, odstranite merilno
palico za ročno merjenje količine olja.
Pri motorju 2 litra HDi uporabite priloženi
lijak, da zaprete odprtino posode.
Po končanem nalivanju preverite količino
olja (ne sme preseči najvišjega nivoja).
Preden zaprete pokrov motornega prostora,
zaprite čep posode za olje.

Izbira stopnje viskoznosti olja
Izbrano motorno olje mora ustrezati
zahtevam proizvajalca vozila.



Kontrolne lučke

Kontrolne lučke na instrumentni plošči
so opisane v 2. poglavju, podpoglavje
Voznikovo mesto.

124
Nivoji

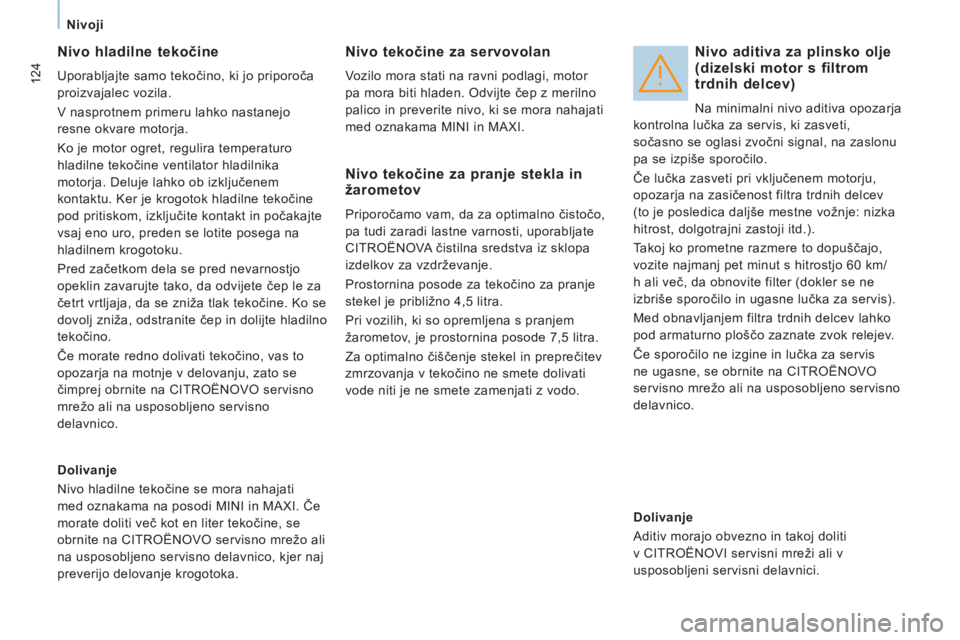

Nivo hladilne tekočine

Uporabljajte samo tekočino, ki jo priporoča
proizvajalec vozila.
V nasprotnem primeru lahko nastanejo
resne okvare motorja.
Ko je motor ogret, regulira temperaturo
hladilne tekočine ventilator hladilnika
motorja. Deluje lahko ob izključenem
kontaktu. Ker je krogotok hladilne tekočine
pod pritiskom, izključite kontakt in počakajte
vsaj eno uro, preden se lotite posega na
hladilnem krogotoku.
Pred začetkom dela se pred nevarnostjo
opeklin zavarujte tako, da odvijete čep le za
četrt vrtljaja, da se zniža tlak tekočine. Ko se
dovolj zniža, odstranite čep in dolijte hladilno
tekočino.
Če morate redno dolivati tekočino, vas to
opozarja na motnje v delovanju, zato se
čimprej obrnite na CITROËNOVO servisno
mrežo ali na usposobljeno servisno
delavnico.
Nivo tekočine za servovolan

Vozilo mora stati na ravni podlagi, motor
pa mora biti hladen. Odvijte čep z merilno
palico in preverite nivo, ki se mora nahajati
med oznakama MINI in MAXI.

Nivo aditiva za plinsko olje (dizelski motor s filtrom
trdnih delcev)
Na minimalni nivo aditiva opozarja
kontrolna lučka za servis, ki zasveti,
sočasno se oglasi zvočni signal, na zaslonu
pa se izpiše sporočilo.
Če lučka zasveti pri vključenem motorju,
opozarja na zasičenost filtra trdnih delcev
(to je posledica daljše mestne vožnje: nizka
hitrost, dolgotrajni zastoji itd.).
Takoj ko prometne razmere to dopuščajo,
vozite najmanj pet minut s hitrostjo 60 km/
h ali več, da obnovite filter (dokler se ne
izbriše sporočilo in ugasne lučka za servis).
Med obnavljanjem filtra trdnih delcev lahko
pod armaturno ploščo zaznate zvok relejev.
Če sporočilo ne izgine in lučka za servis
ne ugasne, se obrnite na CITROËNOVO
servisno mrežo ali na usposobljeno servisno
delavnico.

Dolivanje
Nivo hladilne tekočine se mora nahajati
med oznakama na posodi MINI in MAXI. Če
morate doliti več kot en liter tekočine, se
obrnite na CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavnico, kjer naj
preverijo delovanje krogotoka.

Nivo tekočine za pranje stekla in
žarometov
Priporočamo vam, da za optimalno čistočo,
pa tudi zaradi lastne varnosti, uporabljate
CITROËNOVA čistilna sredstva iz sklopa
izdelkov za vzdrževanje.
Prostornina posode za tekočino za pranje
stekel je približno 4,5 litra.
Pri vozilih, ki so opremljena s pranjem
žarometov, je prostornina posode 7,5 litra.
Za optimalno čiščenje stekel in preprečitev
zmrzovanja v tekočino ne smete dolivati
vode niti je ne smete zamenjati z vodo.

Dolivanje
Aditiv morajo obvezno in takoj doliti
v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.

Kontrole

KONTROLE
6

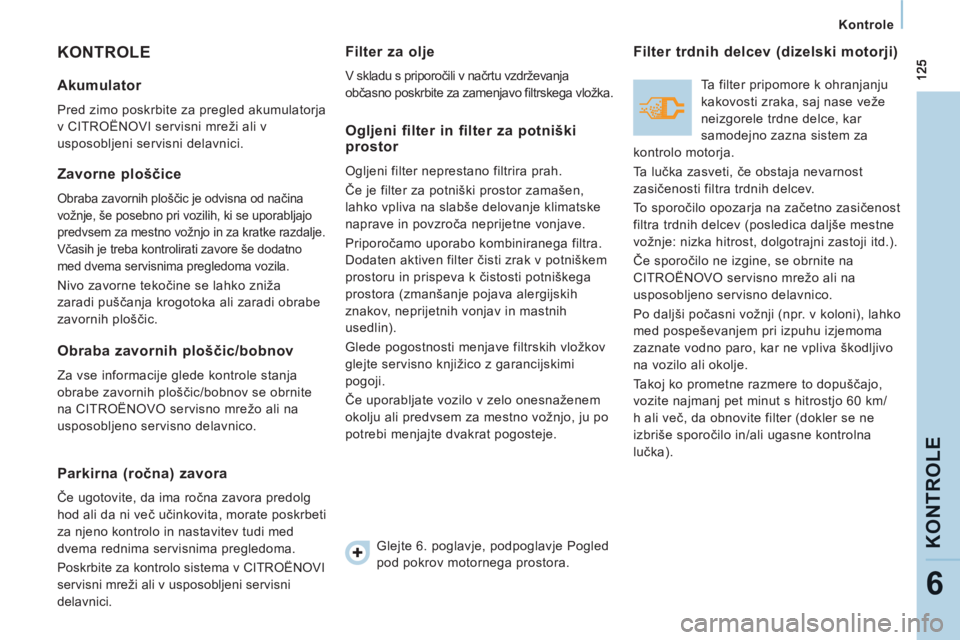

KONTROLE


Akumulator

Pred zimo poskrbite za pregled akumulatorja
v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.


Zavorne ploščice

Obraba zavornih ploščic je odvisna od načina
vožnje, še posebno pri vozilih, ki se uporabljajo
predvsem za mestno vožnjo in za kratke razdalje.
Včasih je treba kontrolirati zavore še dodatno
med dvema servisnima pregledoma vozila.
Nivo zavorne tekočine se lahko zniža
zaradi puščanja krogotoka ali zaradi obrabe
zavornih ploščic.


Obraba zavornih ploščic/bobnov

Za vse informacije glede kontrole stanja
obrabe zavornih ploščic/bobnov se obrnite
na CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.


Parkirna (ročna) zavora

Če ugotovite, da ima ročna zavora predolg
hod ali da ni več učinkovita, morate poskrbeti
za njeno kontrolo in nastavitev tudi med
dvema rednima servisnima pregledoma.
Poskrbite za kontrolo sistema v CITROËNOVI
servisni mreži ali v usposobljeni servisni
delavnici.
Filter za olje

V skladu s priporočili v načrtu vzdrževanja
občasno poskrbite za zamenjavo filtrskega vložka.
Ogljeni filter in filter za potniškiprostor

Ogljeni filter neprestano filtrira prah.
Če je filter za potniški prostor zamašen,
lahko vpliva na slabše delovanje klimatske
naprave in povzroča neprijetne vonjave.
Priporočamo uporabo kombiniranega filtra.
Dodaten aktiven filter čisti zrak v potniškem
prostoru in prispeva k čistosti potniškega
prostora (zmanšanje pojava alergijskih
znakov, neprijetnih vonjav in mastnih
usedlin).
Glede pogostnosti menjave filtrskih vložkov
glejte servisno knjižico z garancijskimi
pogoji.
Če uporabljate vozilo v zelo onesnaženem
okolju ali predvsem za mestno vožnjo, ju po
potrebi menjajte dvakrat pogosteje.

Filter trdnih delcev (dizelski motorji)

Ta filter pripomore k ohranjanju
kakovosti zraka, saj nase veže
neizgorele trdne delce, kar
samodejno zazna sistem za
kontrolo motorja.
Ta lučka zasveti, če obstaja nevarnost
zasičenosti filtra trdnih delcev.
To sporočilo opozarja na začetno zasičenost
filtra trdnih delcev (posledica daljše mestne
vožnje: nizka hitrost, dolgotrajni zastoji itd.).
Če sporočilo ne izgine, se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Po daljši počasni vožnji (npr. v koloni), lahko
med pospeševanjem pri izpuhu izjemoma
zaznate vodno paro, kar ne vpliva škodljivo
na vozilo ali okolje.
Takoj ko prometne razmere to dopuščajo,
vozite najmanj pet minut s hitrostjo 60 km/
h ali več, da obnovite filter (dokler se ne
izbriše sporočilo in/ali ugasne kontrolna
lučka).
Glejte 6. poglavje, podpoglavje Pogled
pod pokrov motornega prostora.

126
Kontrole
Ročni menjalnik

Nivo olja kontrolirajte v skladu s
proizvajalčevim načrtom vzdrževanja.
Glede izvajanja kontrole osnovnih
nivojev in kontrole posameznih
delov v skladu s proizvajalčevim načrtom
vzdrževanja, si poglejte ustrezne strani v
servisni knjižici z garancijskimi pogoji, ki se
nanašajo na vaš tip motorja.
Uporabljajte samo izdelke, ki jih
priporoča CITROËN ali izdelke enake
kakovosti in enakih lastnosti.
CITROËN izbira in ponuja posebej izbrane
izdelke za optimalno delovanje tako
pomembnih sklopov vozila, kot je zavorni
sistem.
Prepovedano je visokotlačno pranje motorja,
saj lahko s tem poškodujete električne
naprave.
Po pranju vozila, v vlažnem vremenu ali
pozimi, se na zavornih diskih ali ploščica
lahko pojavi vlaga ali led, kar zmanjša
učinkovitost zaviranja. Vlago ali led
odstranite z večkratnim poskusom blagega
zaviranja.

1,6 litra HDi

2 litra HDi

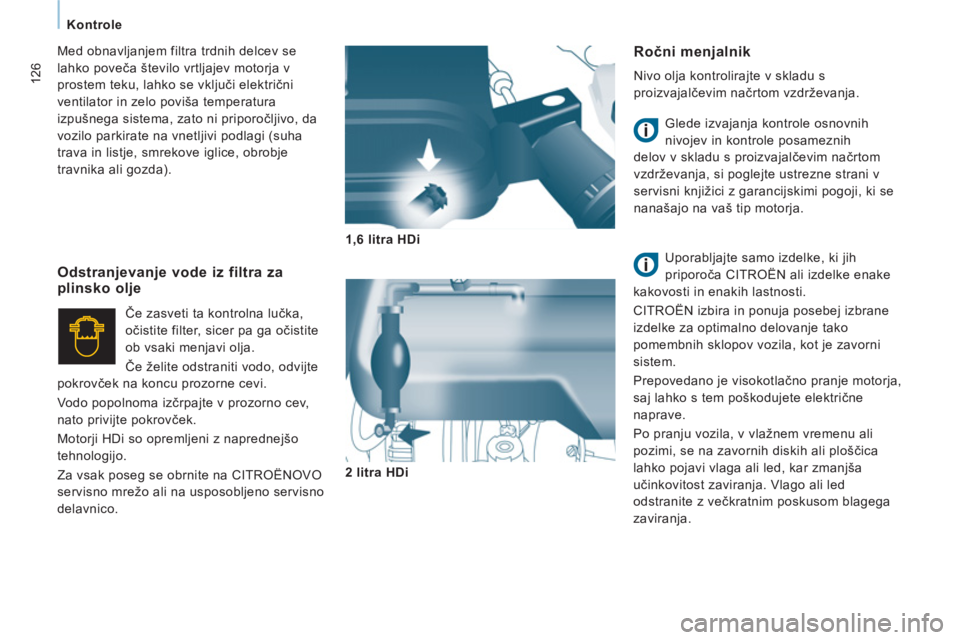

Odstranjevanje vode iz filtra za plinsko olje

Če zasveti ta kontrolna lučka,
očistite filter, sicer pa ga očistite
ob vsaki menjavi olja.
Če želite odstraniti vodo, odvijte
pokrovček na koncu prozorne cevi.
Vodo popolnoma izčrpajte v prozorno cev,
nato privijte pokrovček.
Motorji HDi so opremljeni z naprednejšo
tehnologijo.
Za vsak poseg se obrnite na CITROËNOVO
servisno mrežo ali na usposobljeno servisno
delavnico. Med obnavljanjem filtra trdnih delcev se
lahko poveča število vrtljajev motorja v
prostem teku, lahko se vključi električni
ventilator in zelo poviša temperatura
izpušnega sistema, zato ni priporočljivo, da
vozilo parkirate na vnetljivi podlagi (suha
trava in listje, smrekove iglice, obrobje
travnika ali gozda).

Inovacije v službi zmogljivosti
V raziskovalnem in razvojnem oddelku družbe
TOTAL že več kot 40 let za CITROËN razvijajo
maziva, ki so namenjena CITROËNOVIM vozilom
z najnovejšimi tehničnimi inovacijami, tako v
športnem avtomobilizmu kot pri vsakodnevni
vožnji.
Izdelki zagotavljajo najboljše zmogljivosti
motorja.

Optimalna zaščita motorja
Z uporabo maziv TOTAL pri
vzdrževanju vozila CITROËN
prispevate k boljšemu in daljšemu
delovanju motorja ter ob tem
ohranjate prijazen odnos do okolja.

priporoča

128

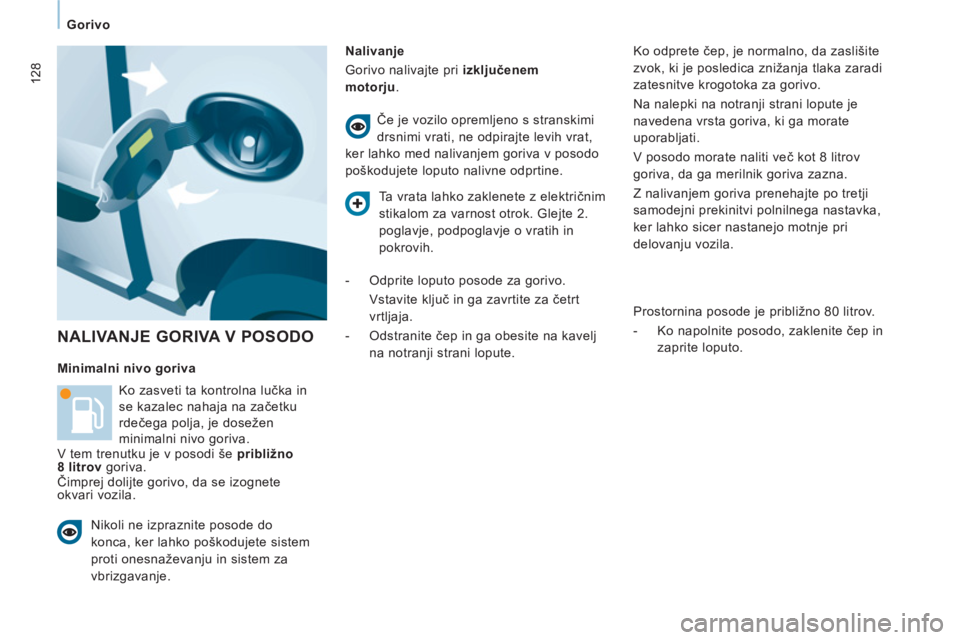

Gorivo
NALIVANJE GORIVA V POSODO


Nalivanje
Gorivo nalivajte pri izključenem
motorju
.
Ko zasveti ta kontrolna lučka in
se kazalec nahaja na začetku
rdečega polja, je dosežen
minimalni nivo goriva.
V tem trenutku je v posodi še približno
8 litrov
goriva.
Čimprej dolijte gorivo, da se izognete
okvari vozila. Če je vozilo opremljeno s stranskimi
drsnimi vrati, ne odpirajte levih vrat,
ker lahko med nalivanjem goriva v posodo
poškodujete loputo nalivne odprtine.

Nikoli ne izpraznite posode do
konca, ker lahko poškodujete sistem
proti onesnaževanju in sistem za
vbrizgavanje.
Minimalni nivo goriva
Ko odprete čep, je normalno, da zaslišite
zvok, ki je posledica znižanja tlaka zaradi
zatesnitve krogotoka za gorivo.
Na nalepki na notranji strani lopute je
navedena vrsta goriva, ki ga morate
uporabljati.
V posodo morate naliti več kot 8 litrov
goriva, da ga merilnik goriva zazna.
Z nalivanjem goriva prenehajte po tretji
samodejni prekinitvi polnilnega nastavka,
ker lahko sicer
nastanejo motnje pri
delovanju vozila.

Prostornina posode je približno 80 litrov.


- Ko napolnite posodo, zaklenite čep in
zaprite loputo.



Ta vrata lahko zaklenete z električnim
stikalom za varnost otrok. Glejte 2.
poglavje, podpoglavje o vratih in
pokrovih.


- Odprite loputo posode za gorivo.
Vstavite ključ in ga zavrtite za četrt
vrtljaja.

- Odstranite čep in ga obesite na kavelj
na notranji strani lopute.
