CITROEN JUMPER MULTISPACE 2014 Návod na použití (in Czech)

79
Sedadla

ERGONOMIE a KOMFOR
T
3

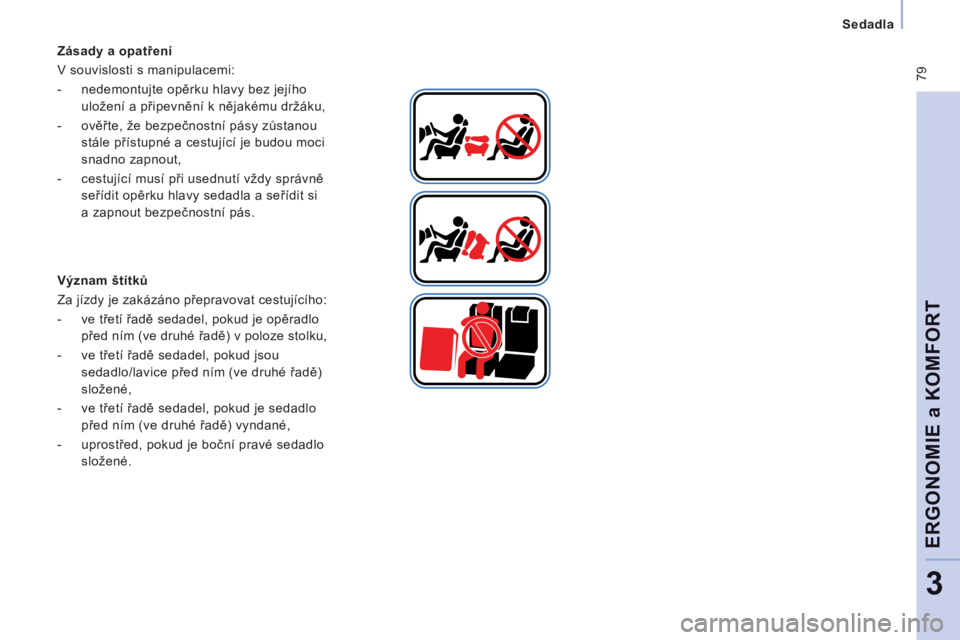

Zásady a opatření
V souvislosti s manipulacemi:


- nedemontujte opěrku hlavy bez jejího
uložení a připevnění k nějakému držáku,

- ověřte, že bezpečnostní pásy zůstanou
stále přístupné a cestující je budou moci
snadno zapnout,

- cestující musí při usednutí vždy správně
seřídit opěrku hlavy sedadla a seřídit si
a zapnout bezpečnostní pás.


Význam štítků
Za jízdy je zakázáno přepravovat cestujícího:


- ve třetí řadě sedadel, pokud je opěradlo
před ním (ve druhé řadě) v poloze stolku,

- ve třetí řadě sedadel, pokud jsou
sedadlo/lavice před ním (ve druhé řadě)
složené,

- ve třetí řadě sedadel, pokud je sedadlo
p
řed ním (ve druhé řadě) vyndané,

- uprostřed, pokud je boční pravé sedadlo
složené.

Sedadla

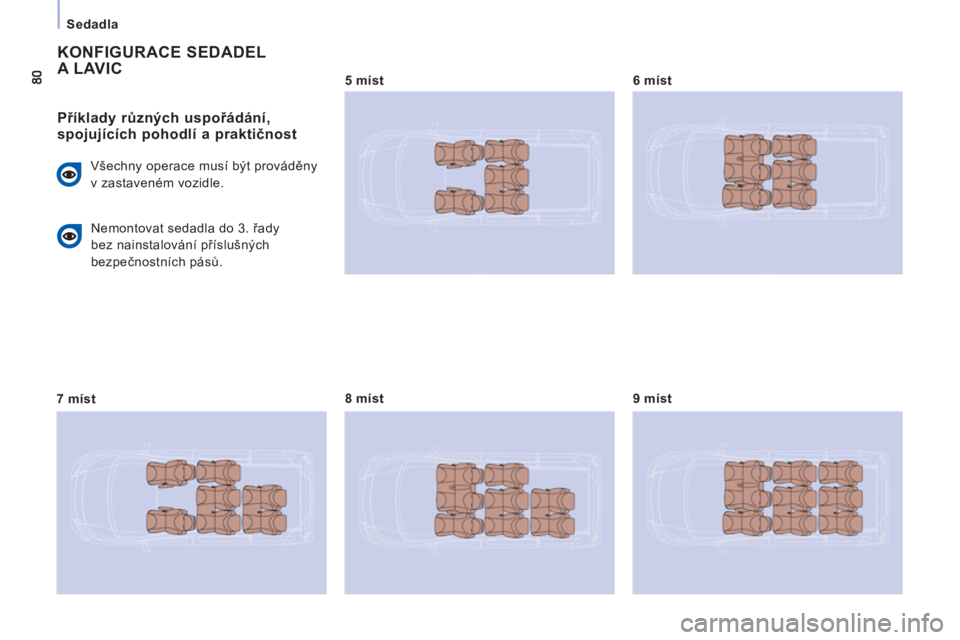

KONFIGURACE SEDADEL
A LAVIC

Příklady různých uspořádání,
spojujících pohodlí a praktičnost

Všechny operace musí být prováděny
v zastaveném vozidle.

7 míst
8 míst
9 míst

5 míst
6 míst
Nemontovat sedadla do 3. řady
bez nainstalování příslušných
bezpečnostních pásů.

81


Život na palubě


ERGONOMIE a KOMFOR
T
3

USPOŘÁDÁNÍ KABINY

Podle stupně výbavy Vašeho vozidla
doplňují tyto prvky vybavení Vaší kabiny.
Odkládací skřínka

Je vybavená zámkem, můžete ji zamykat
na klíč.
Obsahuje tři zásuvky pro připojení
přenosného elektrického přístroje
(videokamery...), pokud je vozidlo vybaveno
barevnou obrazovkou.
Je vybavena držákem na plechovky
a odkládacími prostory pro uložení silničních
map, balíčku cigaret, dokumentu ve
formátu A4, pera...


Odkládací prostory
ŽIVOT NA PALUBĚ


Sluneční clona

Aby se předešlo čelnímu oslnění, je třeba
sklopit sluneční clonu směrem dolů.
Sluneční clona řidiče obsahuje kapsu
pro umístění karet pro platbu mýtného,
účtenek...

82


Život na palubě

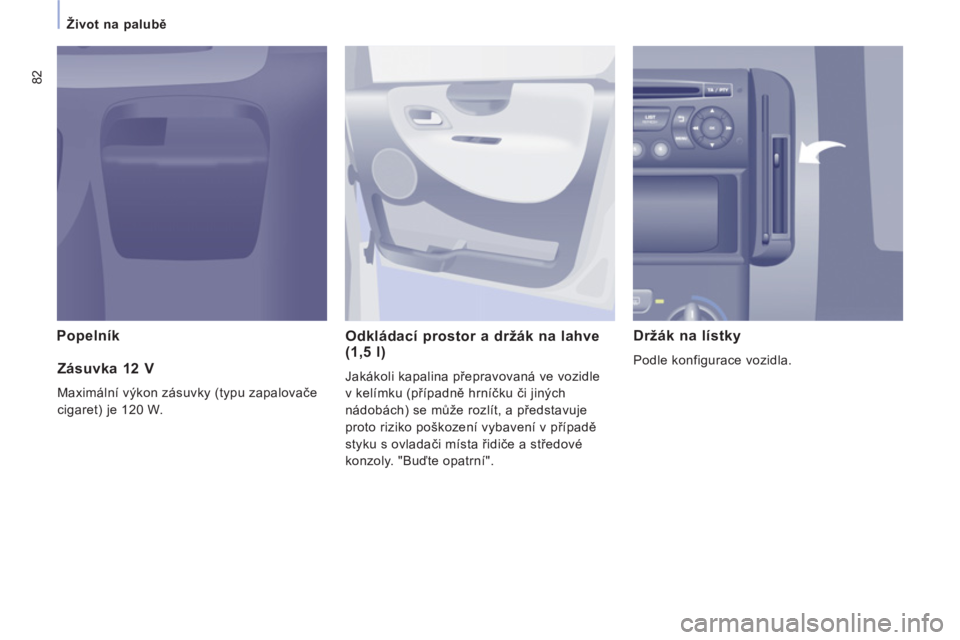

Popelník
Odkládací prostor a držák na lahve
(1,5 l)
Jakákoli kapalina přepravovaná ve vozidle
v kelímku (případně hrníčku či jiných
nádobách) se může rozlít, a představuje
proto riziko poškození vybavení v případě
styku s ovladači místa řidiče a středové
konzoly. "Buďte opatrní".


Držák na lístky

Podle konfigurace vozidla.

Zásuvka 12 V

Maximální výkon zásuvky (typu zapalovače
cigaret) je 120 W.

83


Život na palubě


ERGONOMIE a KOMFOR
T
3

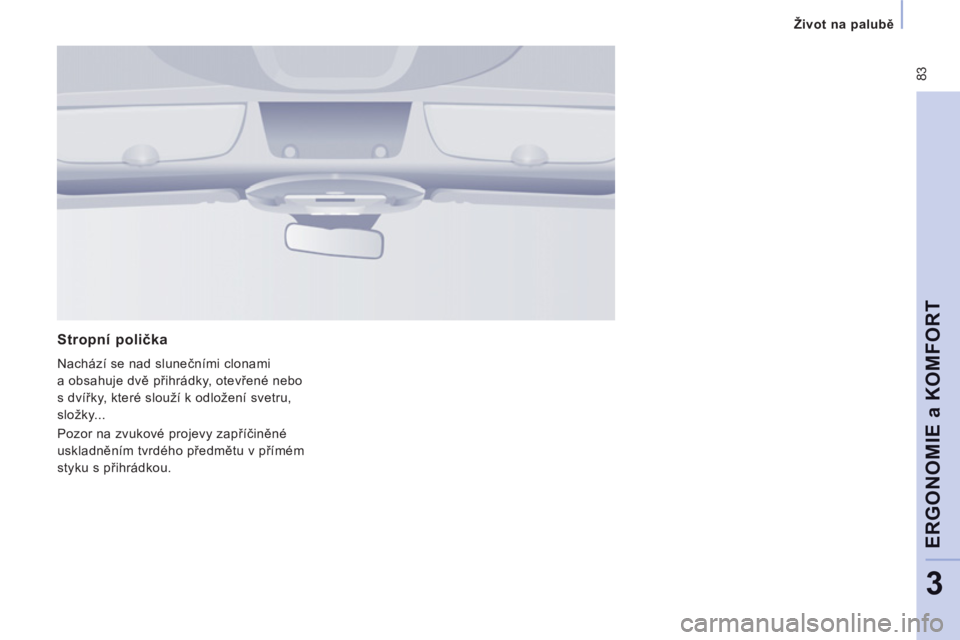

Stropní polička

Nachází se nad slunečními clonami
a obsahuje dvě přihrádky, otevřené nebo
s dvířky, které slouží k odložení svetru,
složky...
Pozor na zvukové projevy zapříčiněné
uskladněním tvrdého předmětu v přímém
styku s přihrádkou.

84


Život na palubě
Trvale svítí, když je zapnuté
zapalování. Vpředu: rozsvícení při otevření
předních nebo zadních dveří.
2. a 3. řada: rozsvícení při
otevření zadních dveří nebo
zavazadlového prostoru, pokud je
jimi vozidlo vybaveno.
Trvale zhasnuté.
Individuální bodová světla

Zadní stropní světlo
Pokud je jimi vozidlo vybaveno,
rozsvěcují se a zhasínají ručním
přepínačem při zapnutém zapalování.


STROPNÍ SVĚTLA NAD SEDADLY


Automatické rozsvěcování/zhasínání
Přední stropní světlo se rozsvítí při vytažení
klíče ze spínací skřínky.
Všechna stropní světla se rozsvítí při
odemknutí vozidla, při otevření příslušných
dveří nebo pro lokalizování vozidla pomocí
dálkového ovladače.
Zhasnou postupně po zapnutí zapalování
anebo po zamknutí vozidla.
Přední stropní světlo

85


Život na palubě


ERGONOMIE a KOMFOR
T
3


Montáž / demontáž krycího koberečku

Pro demontáž krycího koberečku vpředu je
nutné posunout sedadla co nejvíce dozadu
a vyndat příchytky.
Při montáži položte kobereček do správné
polohy na kolík a zaklapněte příchytky. Ověřte,
že kobereček dobře drží na svém místě.

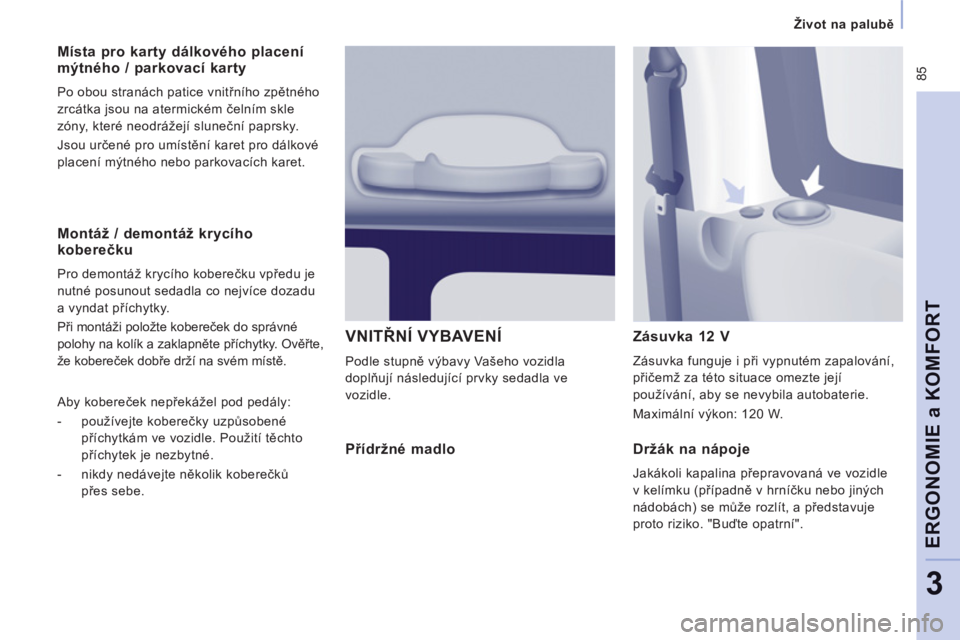

Místa pro karty dálkového placení mýtného / parkovací karty

Po obou stranách patice vnitřního zpětného
zrcátka jsou na atermickém čelním skle
zóny, které neodrážejí sluneční paprsky.
Jsou určené pro umístění karet pro dálkové
placení mýtného nebo parkovacích karet.


VNITŘNÍ VYBAVENÍ

Podle stupně výbavy Vašeho vozidla
doplňují následující prvky sedadla ve
vozidle.
Zásuvka 12 V
Zásuvka funguje i při vypnutém zapalování,
přičemž za této situace omezte její
používání, aby se nevybila autobaterie.
Maximální výkon: 120 W. Aby kobereček nepřekážel pod pedály:


- používejte koberečky uzpůsobené
příchytkám ve vozidle. Použití těchto
příchytek je nezbytné.

- nikdy nedávejte několik koberečků
přes sebe.

Přídržné madlo Držák na nápoje

Jakákoli kapalina přepravovaná ve vozidle
v kelímku (případně v hrníčku nebo jiných
nádobách) se může rozlít, a představuje
proto riziko. "Buďte opatrní".

86


Život na palubě

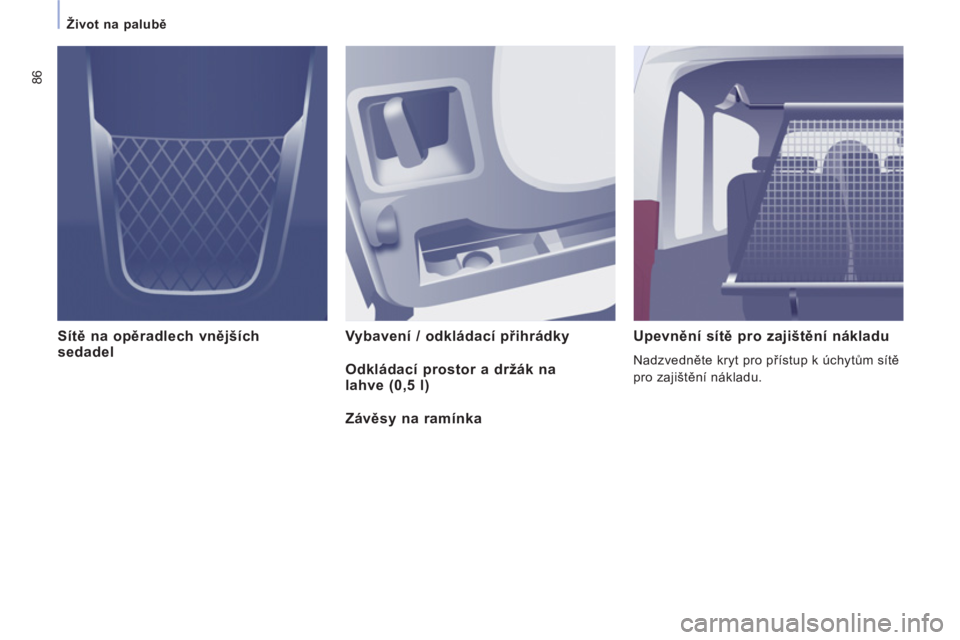

Sítě na opěradlech vnějších
sedadel Vybavení / odkládací přihrádky
Upevnění sítě pro zajištění nákladu

Nadzvedněte kryt pro přístup k úchytům sítě
pro zajištění nákladu. Odkládací prostor a držák nalahve (0,5 l)
Závěs
y na ramínka

87


Život na palubě


ERGONOMIE a KOMFOR
T
3

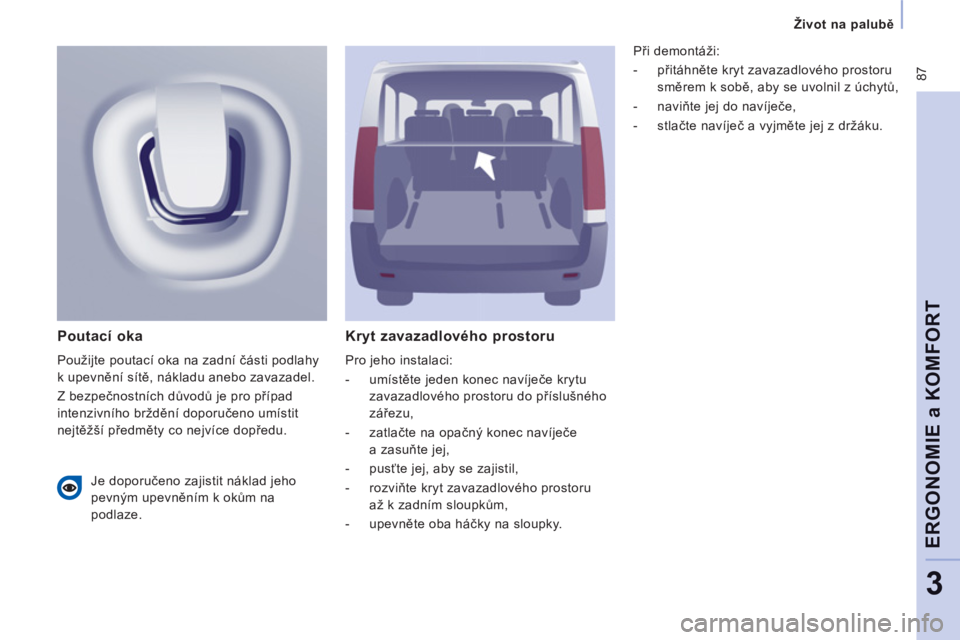

Kryt zavazadlového prostoru

Pro jeho instalaci:


- umístěte jeden konec navíječe krytu
zavazadlového prostoru do příslušného
zářezu,

- zatlačte na opačný konec navíječe
a zasuňte jej,

- pusťte jej, aby se zajistil,

- rozviňte kryt zavazadlového prostoru
až k zadním sloupkům,

- upevněte oba háčky na sloupky.


Poutací oka

Použijte poutací oka na zadní části podlahy
k upevnění sítě, nákladu anebo zavazadel.
Z bezpečnostních důvodů je pro případ
intenzivního brždění doporučeno umístit
nejtěžší předměty co nejvíce dopředu. Při demontáži:


- přitáhněte kryt zavazadlového prostoru
směrem k sobě, aby se uvolnil z úchytů,

- naviňte jej do navíječe,

- stlačte navíječ a vyjměte jej z držáku.


Je doporučeno zajistit náklad jeho
pevným upevněním k okům na
podlaze.

88

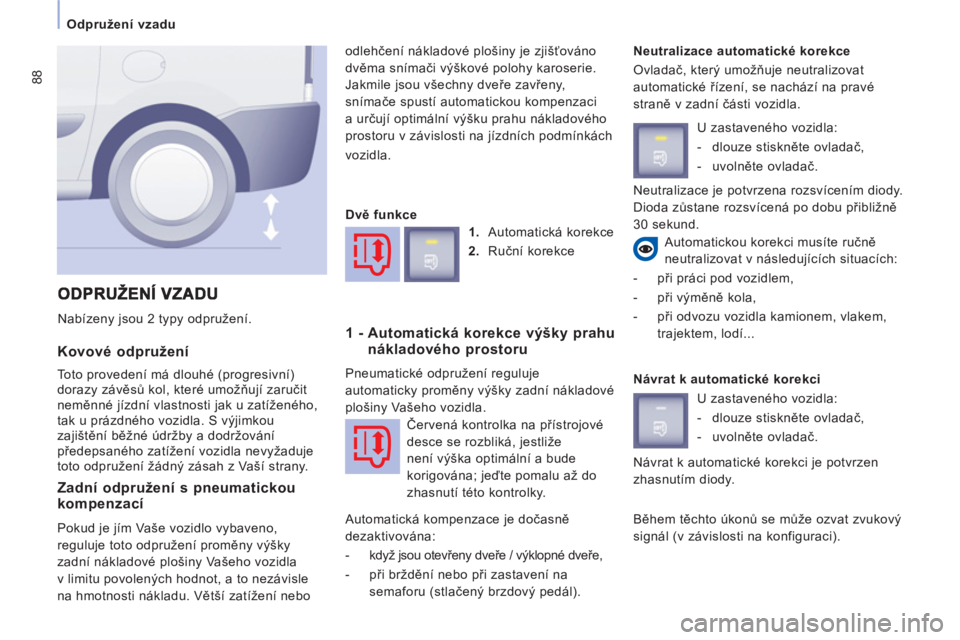

Odpružení vzadu


Kovové odpružení

Toto provedení má dlouhé (progresivní)
dorazy závěsů kol, které umožňují zaručit
neměnné jízdní vlastnosti jak u zatíženého,
tak u prázdného vozidla. S výjimkou
zajištění běžné údržby a dodržování
předepsaného zatížení vozidla nevyžaduje
toto odpružení žádný zásah z Vaší strany. odlehčení nákladové plošiny je zjišťováno
dvěma snímači výškové polohy karoserie.
Jakmile jsou všechny dveře zavřeny,
snímače spustí automatickou kompenzaci
a určují optimální výšku prahu nákladového
prostoru v závislosti na jízdních podmínkách
vozidla.



Neutralizace automatické korekce
Ovladač, který umožňuje neutralizovat
automatické řízení, se nachází na pravé
straně v zadní části vozidla.

Nabízeny jsou 2 typy odpružení. Automatickou korekci musíte ručně
neutralizovat v následujících situacích:


- při práci pod vozidlem,

- při výměně kola,

- při odvozu vozidla kamionem, vlakem,
trajektem, lodí...



Zadní odpružení s pneumatickou kompenzací

Pokud je jím Vaše vozidlo vybaveno,
reguluje toto odpružení proměny výšky
zadní nákladové plošiny Vašeho vozidla
v limitu povolených hodnot, a to nezávisle
na hmotnosti nákladu. Větší zatížení nebo
Dvě funkce


1.
Automatická korekce

2.
Ruční korekce


1 - Automatická korekce výšky prahu
nákladového prostoru
Pneumatické odpružení reguluje
automaticky proměny výšky zadní nákladové
plošiny Vašeho vozidla.
Automatická kompenzace je dočasně
dezaktivována:


- když jsou otevřeny dveře / výklopné dveře,

- při brždění nebo při zastavení na
semaforu (stlačený brzdový pedál). U zastaveného vozidla:


- dlouze stiskněte ovladač,

- uvolněte ovladač.

Návrat k automatické korekci
U zastaveného vozidla:


- dlouze stiskněte ovladač,

- uvolněte ovladač.
Během těchto úkonů se může ozvat zvukový
signál (v závislosti na konfiguraci).
Červená kontrolka na přístrojové
desce se rozbliká, jestliže
není výška optimální a bude
korigována; jeďte pomalu až do
zhasnutí této kontrolky. Návrat k automatické korekci je potvrzen
zhasnutím diody. Neutralizace je potvrzena rozsvícením diody.
Dioda zůstane rozsvícená po dobu přibližn
ě
30 sekund.
