Interiér
10

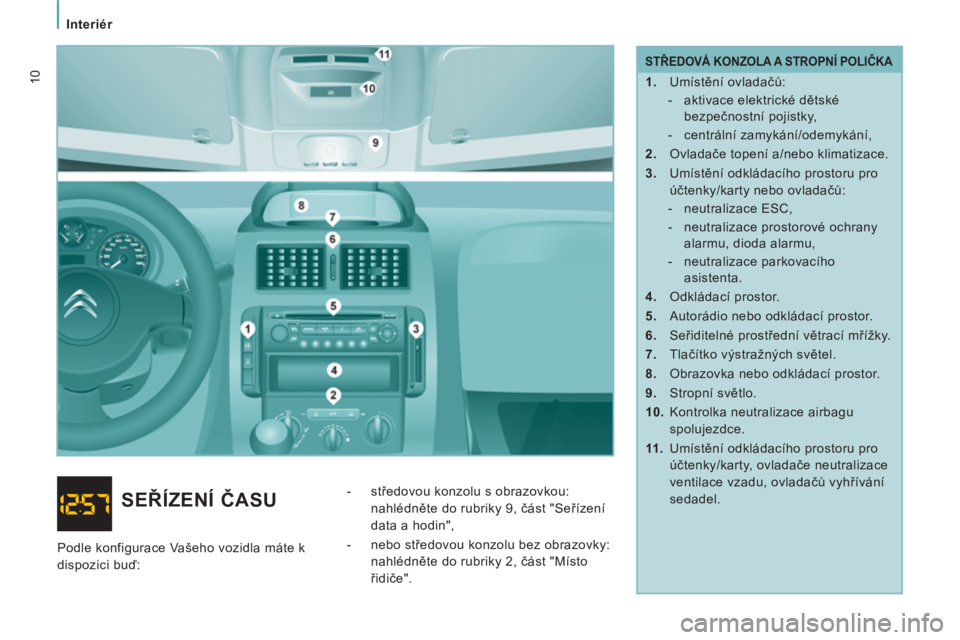

STŘEDOVÁ KONZOLA A STROPNÍ POLIČKA



1.
Umístění ovladačů:


- aktivace elektrické dětské
bezpečnostní pojistky,

- centrální zamykání/odemykání,

2.
Ovladače topení a/nebo klimatizace.

3.
Umístění odkládacího prostoru pro
účtenky/karty nebo ovladačů:


- neutralizace ESC,

- neutralizace prostorové ochrany
alarmu, dioda alarmu,

- neutralizace parkovacího
asistenta.

4.
Odkládací prostor.

5.
Autorádio nebo odkládací prostor.

6.
Seřiditelné prostřední větrací mřížky.

7.
Tlačítko výstražných světel.

8.
Obrazovka nebo odkládací prostor.

9.
Stropní světlo.

10.
Kontrolka neutralizace airbagu
spolujezdce.

11 .
Umístění odkládacího prostoru pro
účtenky/karty, ovladače neutralizace
ventilace vzadu, ovladačů vyhřívání
sedadel.



SEŘÍZENÍ ČASU


- středovou konzolu s obrazovkou:
nahlédněte do rubriky 9, část "Seřízení
data a hodin",

- nebo středovou konzolu bez obrazovky:
nahlédněte do rubriky 2, část "Místo
řidiče".
Podle konfigurace Vašeho vozidla máte k
dispozici buď:

25

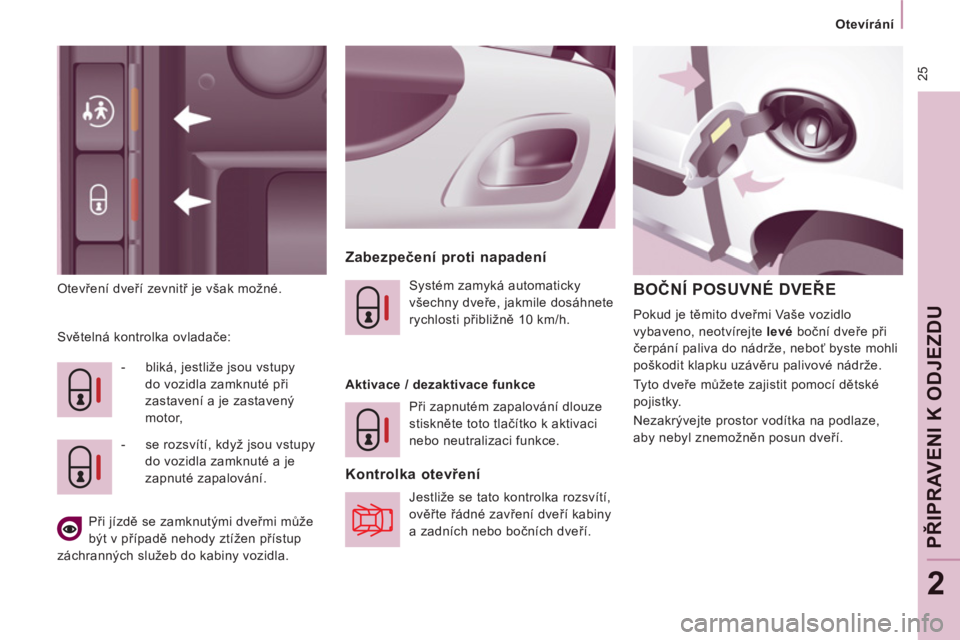

Otevírání

PŘI
PRAV
ENI K ODJEZD
U
2

Otevření dveří zevnitř je však možné.


Zabezpečení proti napadení

Světelná kontrolka ovladače:


- bliká, jestliže jsou vstupy
do vozidla zamknuté při
zastavení a je zastavený
motor,

- se rozsvítí, když jsou vstupy
do vozidla zamknuté a je
zapnuté zapalování. Systém zamyká automaticky
všechny dveře, jakmile dosáhnete
rychlosti přibližně 10 km/h.


Aktivace / dezaktivace funkce
Při zapnutém zapalování dlouze
stiskněte toto tlačítko k aktivaci
nebo neutralizaci funkce.



Kontrolka otevření

Jestliže se tato kontrolka rozsvítí,
ověřte řádné zavření dveří kabiny
a zadních nebo bočních dveří.

BOČNÍ POSUVNÉ DVEŘE

Pokud je těmito dveřmi Vaše vozidlo
vybaveno, neotvírejte levé
boční dveře při
čerpání paliva do nádrže, neboť byste mohli
poškodit klapku uzávěru palivové nádrže.
Tyto dveře můžete zajistit pomocí dětské
pojistky.
Nezakrývejte prostor vodítka na podlaze,
aby nebyl znemožněn posun dveří.
Při jízdě se zamknutými dveřmi může
být v případě nehody ztížen přístup
záchranných služeb do kabiny vozidla.

Vybavení


PŘÍ
SLU
ŠEN
STV
Í
5

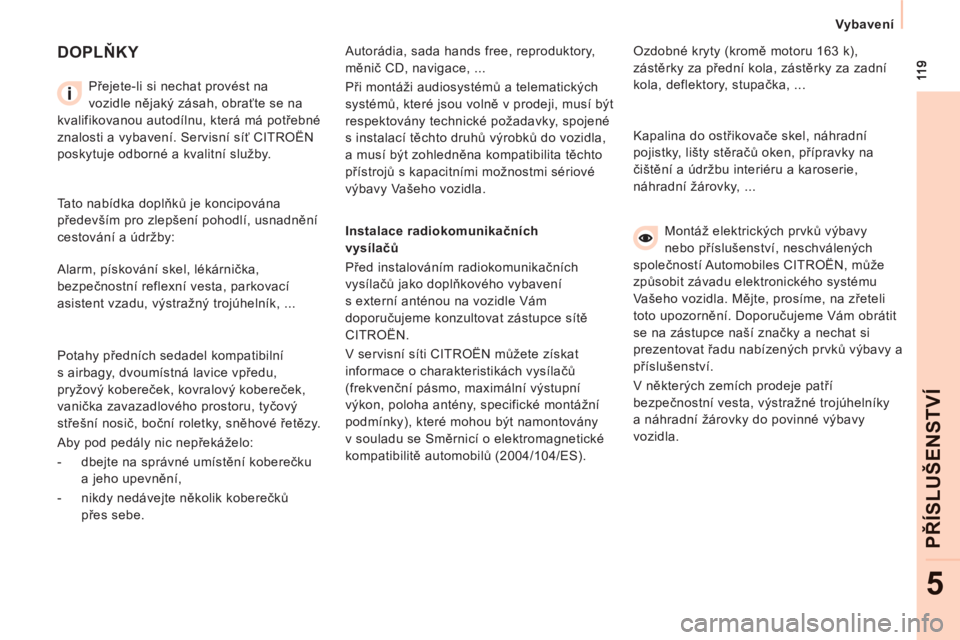

DOPLŇKY


Přejete-li si nechat provést na
vozidle nějaký zásah, obraťte se na
kvalifikovanou autodílnu, která má potřebné
znalosti a vybavení. Servisní síť CITROËN
poskytuje odborné a kvalitní služby.

Instalace radiokomunikačních
vysílačů
Před instalováním radiokomunikačních
vysílačů jako doplňkového vybavení
s externí anténou na vozidle Vám
doporučujeme konzultovat zástupce sítě
CITROËN.
V servisní síti CITROËN můžete získat
informace o charakteristikách vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které mohou být namontovány
v souladu se Směrnicí o elektromagnetické
kompatibilitě automobilů (2004/104/ES).
Tato nabídka doplňků je koncipována
především pro zlepšení pohodlí, usnadnění
cestování a údržby: Ozdobné kryty (kromě motoru 163 k),
zástěrky za přední kola, zástěrky za zadní
kola, deflektory, stupačka, ... Autorádia, sada hands free, reproduktory,
měnič CD, navigace, ...
Při montáži audiosystémů a telematických
systémů, které jsou voln
ě v prodeji, musí být
respektovány technické požadavky, spojené
s instalací těchto druhů výrobků do vozidla,
a musí být zohledněna kompatibilita těchto
přístrojů s kapacitními možnostmi sériové
výbavy Vašeho vozidla.
Potahy předních sedadel kompatibilní
s airbagy, dvoumístná lavice vpředu,
pryžový kobereček, kovralový kobereček,
vanička zavazadlového prostoru, tyčový
střešní nosič, boční roletky, sněhové řetězy.
Aby pod pedály nic nepřekáželo:


- dbejte na správné umístění koberečku
a jeho upevnění,

- nikdy nedávejte několik koberečků
přes sebe. Kapalina do ostřikovače skel, náhradní
pojistky, lišty stěračů oken, přípravky na
čištění a údržbu interiéru a karoserie,
náhradní žárovky, ...
Montáž elektrických prvků výbavy
nebo př
íslušenství, neschválených
společností Automobiles CITROËN, může
způsobit závadu elektronického systému
Vašeho vozidla. Mějte, prosíme, na zřeteli
toto upozornění. Doporučujeme Vám obrátit
se na zástupce naší značky a nechat si
prezentovat řadu nabízených prvků výbavy a
příslušenství.
V některých zemích prodeje patří
bezpečnostní vesta, výstražné trojúhelníky
a náhradní žárovky do povinné výbavy
vozidla. Alarm, pískování skel, lékárnička,
bezpečnostní reflexní vesta, parkovací
asistent vzadu, výstražný trojúhelník, ...

128
Palivo

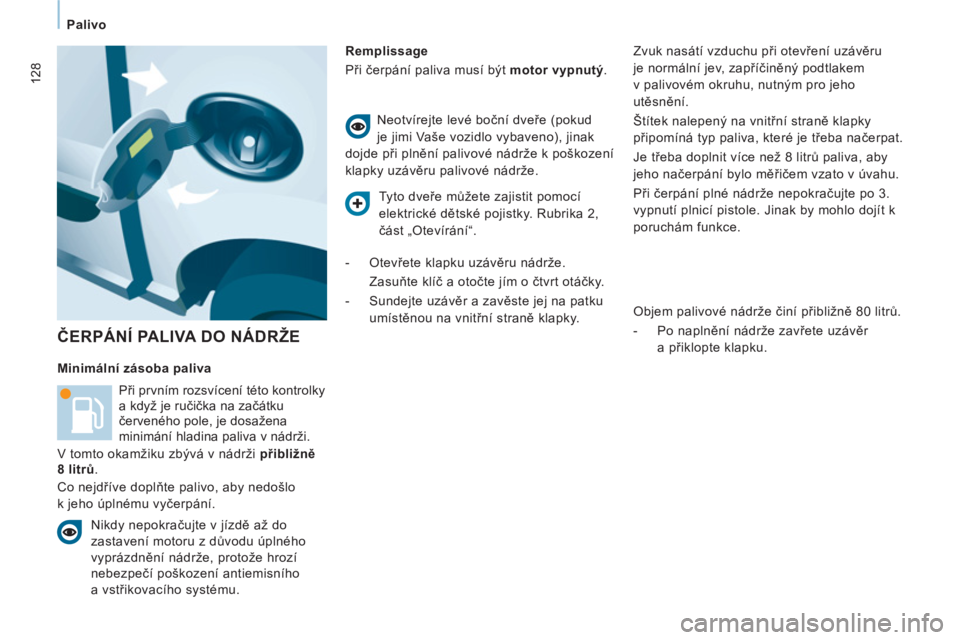

ČERPÁNÍ PALIVA DO NÁDRŽE


Remplissage
Při čerpání paliva musí být motor vypnutý
.
Při prvním rozsvícení této kontrolky
a když je ručička na začátku
červeného pole, je dosažena
minimání hladina paliva v nádrži.
V tomto okamžiku zbývá v nádrži přibližně
8 litrů
.
Co nejdříve doplňte palivo, aby nedošlo
k jeho úplnému vyčerpání. Neotvírejte levé boční dveře (pokud
je jimi Vaše vozidlo vybaveno), jinak
dojde při plnění palivové nádrže k poškození
klapky uzávěru palivové nádrže.

Nikdy nepokračujte v jízdě až do
zastavení motoru z důvodu úplného
vyprázdnění nádrže, protože hrozí
nebezpečí poškození antiemisního
a vstřikovacího systému.
Minimální zásoba paliva
Zvuk nasátí vzduchu při otevření uzávěru
je normální jev, zapříčiněný podtlakem
v palivovém okruhu, nutným pro jeho
utěsnění.

Štítek nalepený na vnitřní straně klapky
připomíná typ paliva, které je třeba načerpat.
Je třeba doplnit více než 8 litrů paliva, aby
jeho načerpání bylo měřičem vzato v úvahu.
Při čerpání plné nádrže nepokračujte po 3.
vypnutí plnicí pistole
. Jinak by mohlo dojít k
poruchám funkce.

Objem palivové nádrže činí přibližně 80 litrů.


- Po naplnění nádrže zavřete uzávěr
a přiklopte klapku.


Tyto dveře můžete zajistit pomocí
elektrické dětské pojistky. Rubrika 2,
část „Otevírání“.


- Otevřete klapku uzávěru nádrže.
Zasuňte klíč a otočte jím o čtvrt otáčky.

- Sundejte uzávěr a zavěste jej na patku
umístěnou na vnit
řní straně klapky.

146


Výměna pojistky

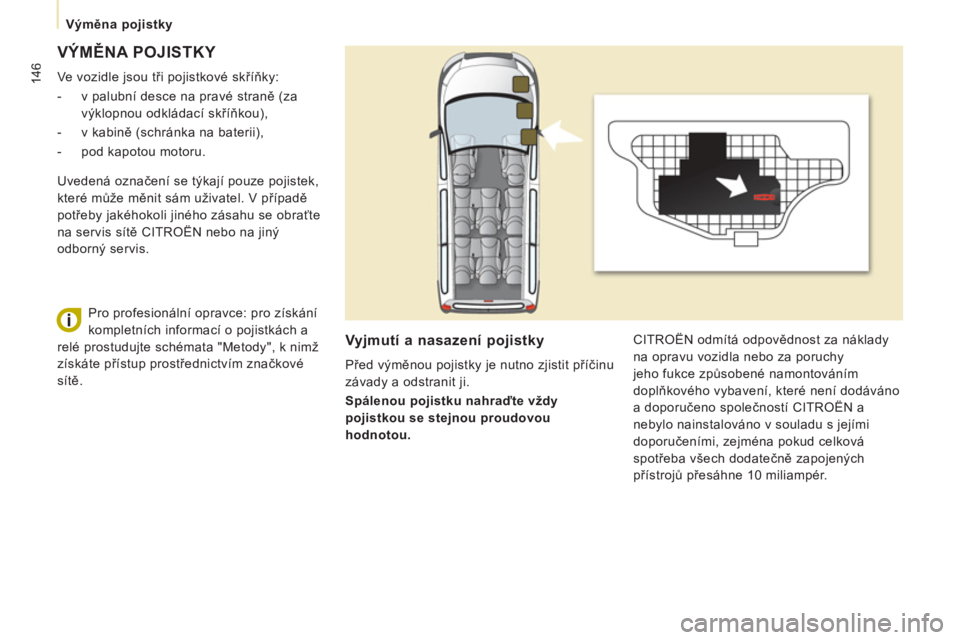

VÝMĚNA POJISTKY

Ve vozidle jsou tři pojistkové skříňky:


- v palubní desce na pravé straně (za
výklopnou odkládací skříňkou),

- v kabině (schránka na baterii),

- pod kapotou motoru.
Vyjmutí a nasazení pojistky

Před výměnou pojistky je nutno zjistit příčinu
závady a odstranit ji.

Spálenou pojistku nahraďte vždy
pojistkou se stejnou proudovou
hodnotou. CITROËN odmítá odpovědnost za náklady
na opravu vozidla nebo za poruchy
jeho fukce způsobené namontováním
doplňkového vybavení, které není dodáváno
a doporučeno společností CITROËN a
nebylo nainstalováno v souladu s jejími
doporučeními, zejména pokud celková
spotřeba všech dodatečně zapojených
přístrojů přesáhne 10 miliampér. Uvedená označení se týkají pouze pojistek,
které může měnit sám uživatel. V případě
potřeby jakéhokoli jiného zásahu se obraťte
na servis sítě CITROËN nebo na jiný
odborný servis.
Pro profesionální opravce: pro získání
kompletních informací o pojistkách a
relé prostudujte schémata "Metody", k nimž
získáte přístup prostřednictvím značkové
sítě.

147

Výměna pojistky
RYCHLÁ NÁPOVĚD
A
7

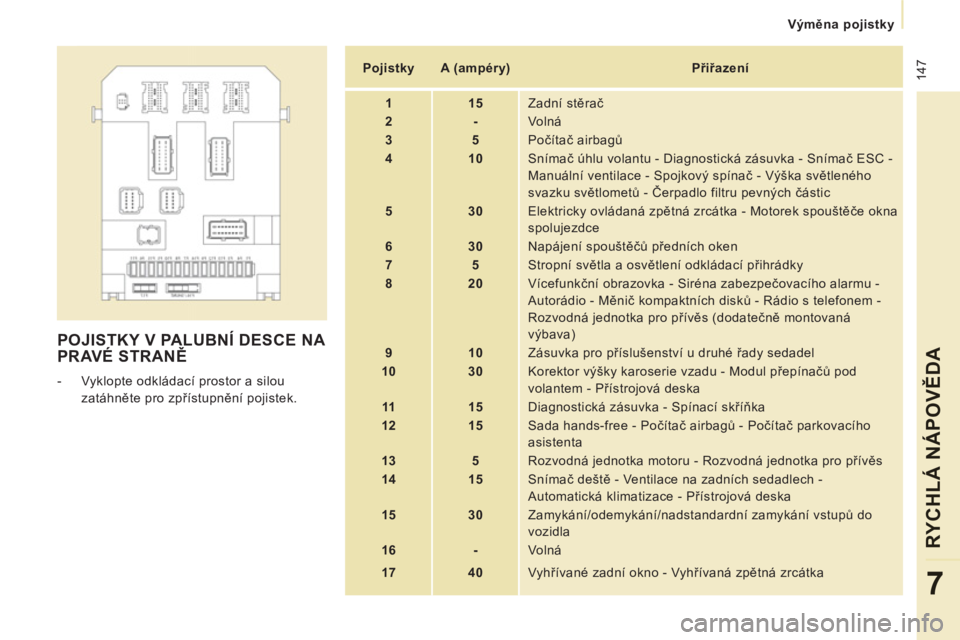

POJISTKY V PALUBNÍ DESCE NA PRAVÉ STRANĚ



- Vyklopte odkládací prostor a silou
zatáhněte pro zpřístupnění pojistek.

Pojistky


A (ampéry)

Přiřazení


1


15
Zadní stěrač


2


-
Volná


3


5
Počítač airbagů


4


10
Snímač úhlu volantu - Diagnostická zásuvka - Snímač ESC -
Manuální ventilace - Spojkový spínač - Výška světleného
svazku světlometů - Čerpadlo filtru pevných částic


5


30
Elektricky ovládaná zpětná zrcátka - Motorek spouštěče okna
spolujezdce


6


30
Napájení spouštěčů předních oken


7


5
Stropní světla a osvětlení odkládací přihrádky


8


20
Vícefunkční obrazovka - Siréna zabezpečovacího alarmu -
Autorádio - Měnič kompaktních disků - Rádio s telefonem -
Rozvodná jednotka pro přívěs (dodatečně montovaná
výbava)


9


10
Zásuvka pro příslušenství u druhé řady sedadel


10


30
Korektor výšky karoserie vzadu - Modul přepínačů pod
volantem - Přístrojová deska


11


15
Diagnostická zásuvka - Spínací skříňka


12


15
Sada hands-free - Počíta
č airbagů - Počítač parkovacího
asistenta


13


5
Rozvodná jednotka motoru - Rozvodná jednotka pro přívěs


14


15
Snímač deště - Ventilace na zadních sedadlech -
Automatická klimatizace - Přístrojová deska


15


30
Zamykání/odemykání/nadstandardní zamykání vstupů do
vozidla


16


-
Volná


17


40
Vyhřívané zadní okno - Vyhřívaná zpětná zrcátka

148


Výměna pojistky

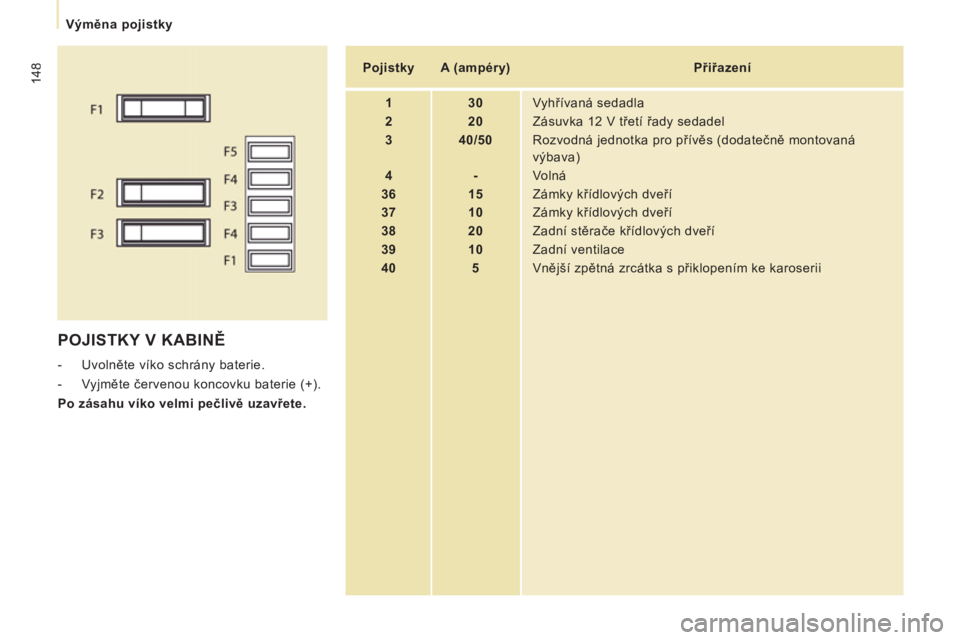

POJISTKY V KABINĚ



- Uvolněte víko schrány baterie.

- Vyjměte červenou koncovku baterie (+).

Po zásahu víko velmi pečlivě uzavřete.

Pojistky


A (ampéry)

Přiřazení


1


30
Vyhřívaná sedadla


2


20
Zásuvka 12 V třetí řady sedadel


3


40/50
Rozvodná jednotka pro přívěs (dodatečně montovaná
výbava)


4


-
Volná


36


15
Zámky křídlových dveří


37


10

Zámky křídlových dveří


38


20
Zadní stěrače křídlových dveří


39


10
Zadní ventilace


40


5
Vnější zpětná zrcátka s přiklopením ke karoserii

149

Výměna pojistky
RYCHLÁ NÁPOVĚD
A
7

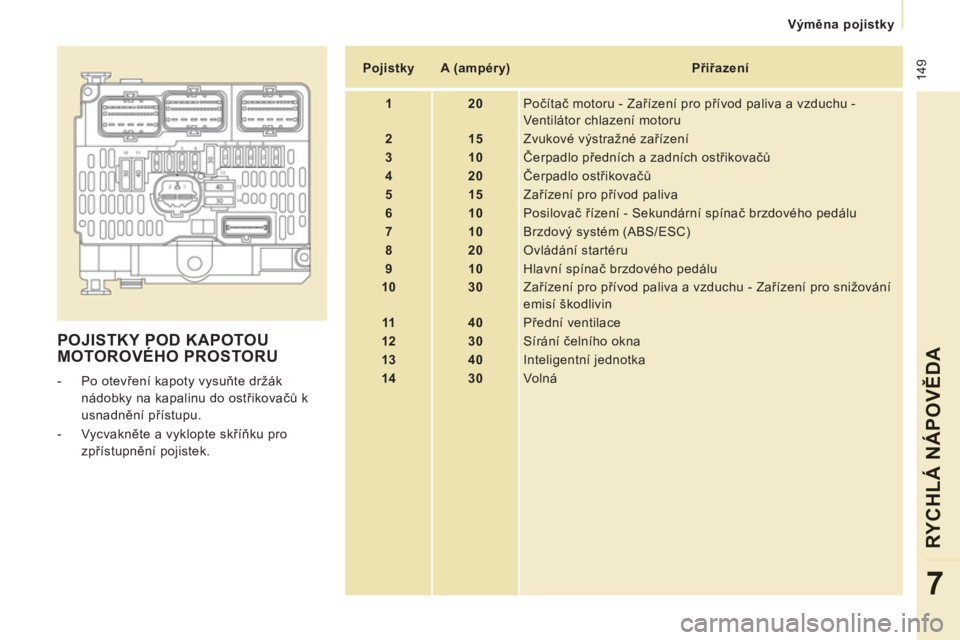

POJISTKY POD KAPOTOU MOTOROVÉHO PROSTORU



- Po otevření kapoty vysuňte držák
nádobky na kapalinu do ostřikovačů k
usnadnění přístupu.

- Vycvakněte a vyklopte skříňku pro
zpřístupnění pojistek.

Pojistky


A (ampéry)

Přiřazení


1


20
Počítač motoru - Zařízení pro přívod paliva a vzduchu -
Ventilátor chlazení motoru


2


15
Zvukové výstražné zařízení


3


10
Čerpadlo předních a zadních ostřikovačů


4


20
Čerpadlo ostřikovačů


5


15
Zařízení pro přívod paliva


6


10
Posilovač řízení - Sekundární spínač brzdového pedálu


7


10
Brzdový systém (ABS/ESC)


8


20
Ovládání startéru


9


10
Hlavní spínač brzdového pedálu


10


30
Zařízení pro přívod paliva a vzduchu - Zařízení pro snižování
emisí škodlivin


11


40
Přední ventilace


12


30
Sírání čelního okna


13


40
Inteligentní jednotka


14


30

Volná

16
3


Místo řidiče

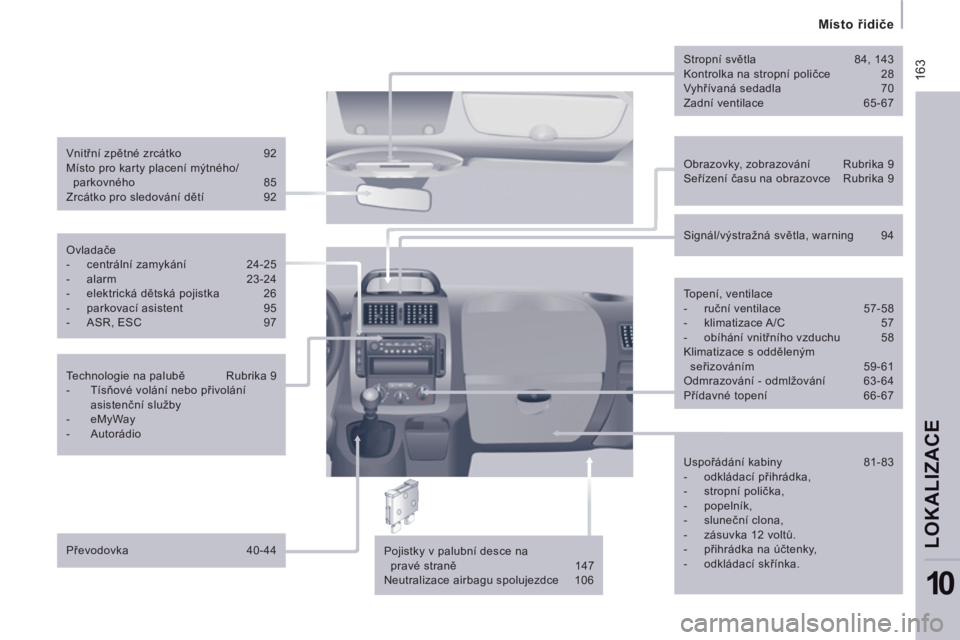

LOKALIZAC
E
10


Obrazovky, zobrazování Rubrika 9
Seřízení času na obrazovce Rubrika 9
Vnitřní zpětné zrcátko 92
Místo pro karty placení mýtného/
parkovného 85
Zrcátko pro sledování dětí 92
Stropní světla 84, 143
Kontrolka na stropní poličce 28
Vyhřívaná sedadla 70
Zadní ventilace 65-67

Pojistky v palubní desce na
pravé straně 147
Neutralizace airbagu spolujezdce 106
Ovladače


- centrální zamykání 24-25

- alarm 23-24

- elektrická dětská pojistka 26

- parkovací asistent 95

- ASR, ESC 97


Technologie na palubě Rubrika 9


- Tísňové volání nebo přivolání
asistenční služby

- eMyWay

- Autorádio


Převodovka 40-44
Signál/výstražná světla, warning 94

Topení, ventilace


- ruční ventilace 57-58

- klimatizace A/C 57

- obíhání vnitřního vzduchu 58
Klimatizace s odděleným
seřizováním 59-61
Odmrazování - odmlžování 63-64
Přídavné topení 66-67

Uspořádání kabiny 81-83


- odkládací přihrádka,

- stropní polička,

- popelník,

- sluneční clona,

- zásuvka 12 voltů.

- přihrádka na účtenky,

- odkládací skřínka.
