Page 9 of 260
7
4
7
8
3a
2b
2
2a
Exteriér
SEZNÁMENÍ s VOZIDLE
M
1
Vysvětlivky
: označení rubriky
: číslo strany 133 95
Odpružení vzadu
Oprava pneumatiky kola
Parkovací asistent 135
Výměna kola
88 27
25-26 21
Zadní křídlové dveře
Klíč - Dálkový ovladač
Boční posuvné dveře 154
Užitečné rozměry
Page 39 of 260

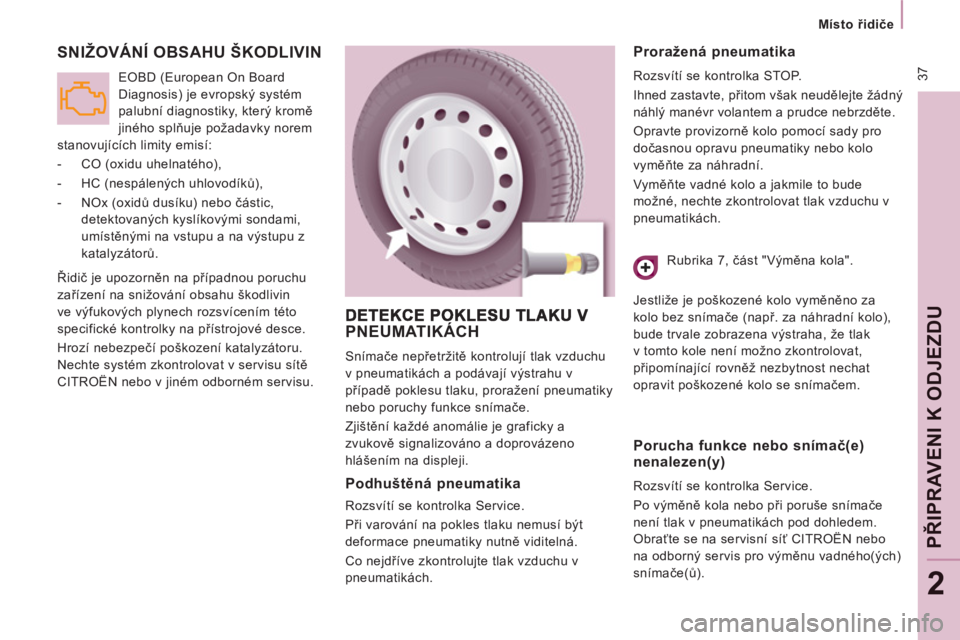

37
Místo řidiče
PŘI
PRAV
ENI K ODJEZD
U
2
SNIŽOVÁNÍ OBSAHU ŠKODLIVIN
Řidič je upozorněn na případnou poruchu
zařízení na snižování obsahu škodlivin
ve výfukových plynech rozsvícením této
specifické kontrolky na přístrojové desce.
Hrozí nebezpečí poškození katalyzátoru.
Nechte systém zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu. EOBD (European On Board
Diagnosis) je evropský systém
palubní diagnostiky, který kromě
jiného splňuje požadavky norem
stanovujících limity emisí:
- CO (oxidu uhelnatého),
- HC (nespálených uhlovodíků),
- NOx (oxidů dusíku) nebo částic,
detektovaných kyslíkovými sondami,
umístěnými na vstupu a na výstupu z
katalyzátorů.
PNEUMATIKÁCH
Snímače nepřetržitě kontrolují tlak vzduchu
v pneumatikách a podávají výstrahu v
případě poklesu tlaku, proražení pneumatiky
nebo poruchy funkce snímače.
Zjištění každé anomálie je graficky a
zvukově signalizováno a doprovázeno
hlášením na displeji.
Podhuštěná pneumatika
Rozsvítí se kontrolka Service.
Při varování na pokles tlaku nemusí být
deformace pneumatiky nutně viditelná.
Co nejdříve zkontrolujte tlak vzduchu v
pneumatikách.
Proražená pneumatika
Rozsvítí se kontrolka STOP.
Ihned zastavte, přitom však neudělejte žádný
náhlý manévr volantem a prudce nebrzděte.
Opravte provizorně kolo pomocí sady pro
dočasnou opravu pneumatiky nebo kolo
vyměňte za náhradní.
Vyměňte vadné kolo a jakmile to bude
možné, nechte zkontrolovat tlak vzduchu v
pneumatikách.
Porucha funkce nebo snímač(e)
nenalezen(y)
Rozsvítí se kontrolka Service.
Po výměně kola nebo při poruše snímače
není tlak v pneumatikách pod dohledem.
Obraťte se na servisní síť CITROËN nebo
na odborný servis pro výměnu vadného(ých)
snímače(ů). Rubrika 7, část "Výměna kola".
Jestliže je poškozené kolo vyměněno za
kolo bez snímače (např. za náhradní kolo),
bude trvale zobrazena výstraha, že tlak
v tomto kole není možno zkontrolovat,
připomínající rovněž nezbytnost nechat
opravit poškozené kolo se snímačem.
Page 40 of 260

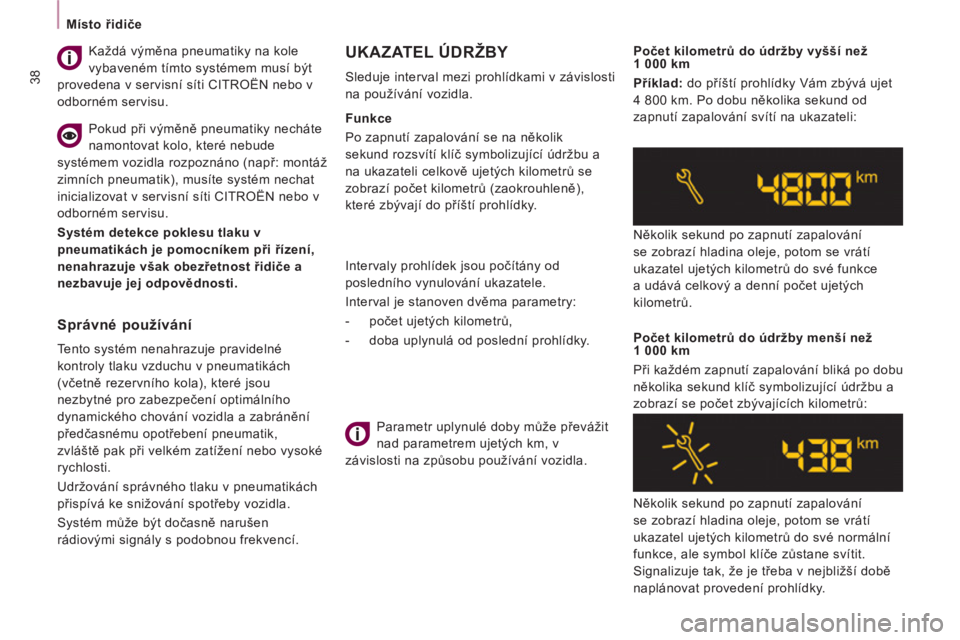

38
Místo řidiče
Intervaly prohlídek jsou počítány od
posledního vynulování ukazatele.
Interval je stanoven dvěma parametry:
- počet ujetých kilometrů,
- doba uplynulá od poslední prohlídky. Několik sekund po zapnutí zapalování
se zobrazí hladina oleje, potom se vrátí
ukazatel ujetých kilometrů do své funkce
a udává celkový a denní počet ujetých
kilometrů.
Počet kilometrů do údržby menší než
1 000 km
Při každém zapnutí zapalování bliká po dobu
několika sekund klíč symbolizující údržbu a
zobrazí se počet zbývajících kilometrů:
Několik sekund po zapnutí zapalování
se zobrazí hladina oleje, potom se vrátí
ukazatel ujetých kilometrů do své normální
funkce, ale symbol klíče zůstane svítit.
Signalizuje tak, že je třeba v nejbližší době
naplánovat provedení prohlídky. Parametr uplynulé doby může převážit
nad parametrem ujetých km, v
závislosti na způsobu používání vozidla.
Počet kilometrů do údržby vyšší než
1 000 km
Příklad:
do příští prohlídky Vám zbývá ujet
4 800 km. Po dobu několika sekund od
zapnutí zapalování svítí na ukazateli:
UKAZATEL ÚDRŽBY
Sleduje interval mezi prohlídkami v závislosti
na používání vozidla.
Funkce
Po zapnutí zapalování se na několik
sekund rozsvítí klíč symbolizující údržbu a
na ukazateli celkově ujetých kilometrů se
zobrazí počet kilometrů (zaokrouhleně),
které zbývají do příští prohlídky.
Správné používání
Tento systém nenahrazuje pravidelné
kontroly tlaku vzduchu v pneumatikách
(včetně rezervního kola), které jsou
nezbytné pro zabezpečení optimálního
dynamického chování vozidla a zabránění
předčasnému opotřebení pneumatik,
zvláště pak při velkém zatížení nebo vysoké
rychlosti.
Udržování správného tlaku v pneumatikách
přispívá ke snižování spotřeby vozidla.
Systém může být dočasně narušen
rádiovými signály s podobnou frekvencí. Každá výměna pneumatiky na kole
vybaveném tímto systémem musí být
provedena v servisní síti CITROËN nebo v
odborném servisu.
Pokud při výměně pneumatiky necháte
namontovat kolo, které nebude
systémem vozidla rozpoznáno (např: montáž
zimních pneumatik), musíte systém nechat
inicializovat v servisní síti CITROËN nebo v
odborném servisu.
Systém detekce poklesu tlaku v
pneumatikách je pomocníkem při řízení,
nenahrazuje však obezř
etnost
řidiče a
nezbavuje jej odpovědnosti.
Page 92 of 260

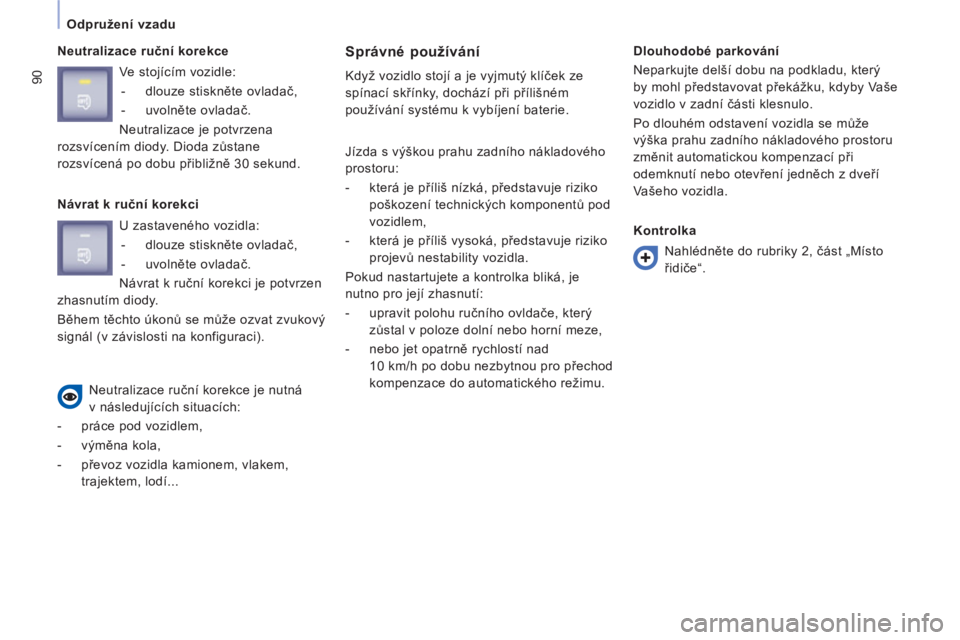

90
Odpružení vzadu
Neutralizace ruční korekce
Správné používání
Když vozidlo stojí a je vyjmutý klíček ze
spínací skřínky, dochází při přílišném
používání systému k vybíjení baterie.
Dlouhodobé parkování
Neparkujte delší dobu na podkladu, který
by mohl představovat překážku, kdyby Vaše
vozidlo v zadní části klesnulo.
Po dlouhém odstavení vozidla se může
výška prahu zadního nákladového prostoru
změnit automatickou kompenzací při
odemknutí nebo otevření jedněch z dveří
Vašeho vozidla. Ve stojícím vozidle:
- dlouze stiskněte ovladač,
- uvolněte ovladač.
Neutralizace je potvrzena
rozsvícením diody. Dioda zůstane
rozsvícená po dobu přibližně 30 sekund.
Návrat k ruční korekci
Neutralizace ruční korekce je nutná
v následujících situacích:
- práce pod vozidlem,
- výměna kola,
- převoz vozidla kamionem, vlakem,
trajektem, lodí...
Jízda s výškou prahu zadního nákladového
prostoru:
- která je příliš nízká, p
ředstavuje riziko
poškození technických komponentů pod
vozidlem,
- která je příliš vysoká, představuje riziko
projevů nestability vozidla.
Pokud nastartujete a kontrolka bliká, je
nutno pro její zhasnutí:
- upravit polohu ručního ovldače, který
zůstal v poloze dolní nebo horní meze,
- nebo jet opatrně rychlostí nad
10 km/h po dobu nezbytnou pro přechod
kompenzace do automatického režimu.
Kontrolka
Nahlédněte do rubriky 2, část „Místo
řidiče“.
U zastaveného vozidla:
- dlouze stiskněte ovladač,
- uvolněte ovladač.
Návrat k ruční korekci je potvrzen
zhasnutím diody.
Během těchto úkonů se může ozvat zvukový
signál (v závislosti na konfiguraci).
Page 137 of 260

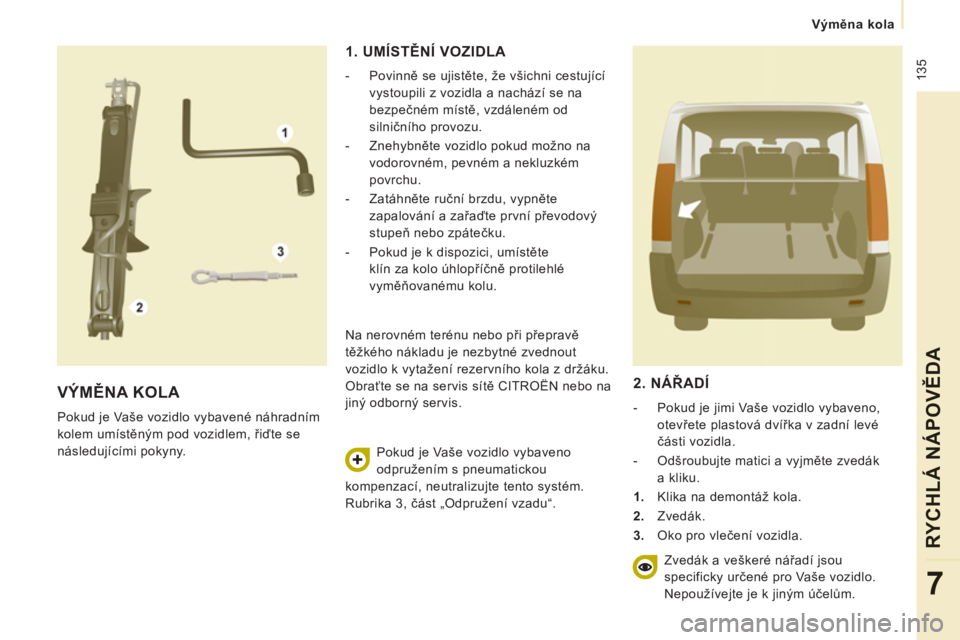

135
Výměna kola
RYCHLÁ NÁPOVĚD
A
7
VÝMĚNA KOLA
Pokud je Vaše vozidlo vybavené náhradním
kolem umístěným pod vozidlem, řiďte se
následujícími pokyny.
1. UMÍSTĚNÍ VOZIDLA
- Povinně se ujistěte, že všichni cestující
vystoupili z vozidla a nachází se na
bezpečném místě, vzdáleném od
silničního provozu.
- Znehybněte vozidlo pokud možno na
vodorovném, pevném a nekluzkém
povrchu.
- Zatáhněte ruční brzdu, vypněte
zapalování a zařaďte první převodový
stupeň nebo zpátečku.
- Pokud je k dispozici, umístěte
klín za kolo úhlopříčně protilehlé
vyměňovanému kolu.
Na nerovném terénu nebo při přepravě
těžkého nákladu je nezbytné zvednout
vozidlo k vytažení rezervního kola z držáku.
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.
Pokud je Vaše vozidlo vybaveno
odpružením s pneumatickou
kompenzací, neutralizujte tento systém.
Rubrika 3, část „Odpružení vzadu“.
2. NÁŘADÍ
- Pokud je jimi Vaše vozidlo vybaveno,
otevřete plastová dvířka v zadní levé
části vozidla.
- Odšroubujte matici a vyjměte zvedák
a kliku.
1.
Klika na demontáž kola.
2.
Zvedák.
3.
Oko pro vlečení vozidla.
Zvedák a veškeré nářadí jsou
specificky určené pro Vaše vozidlo.
Nepoužívejte je k jiným účelům.
Page 138 of 260

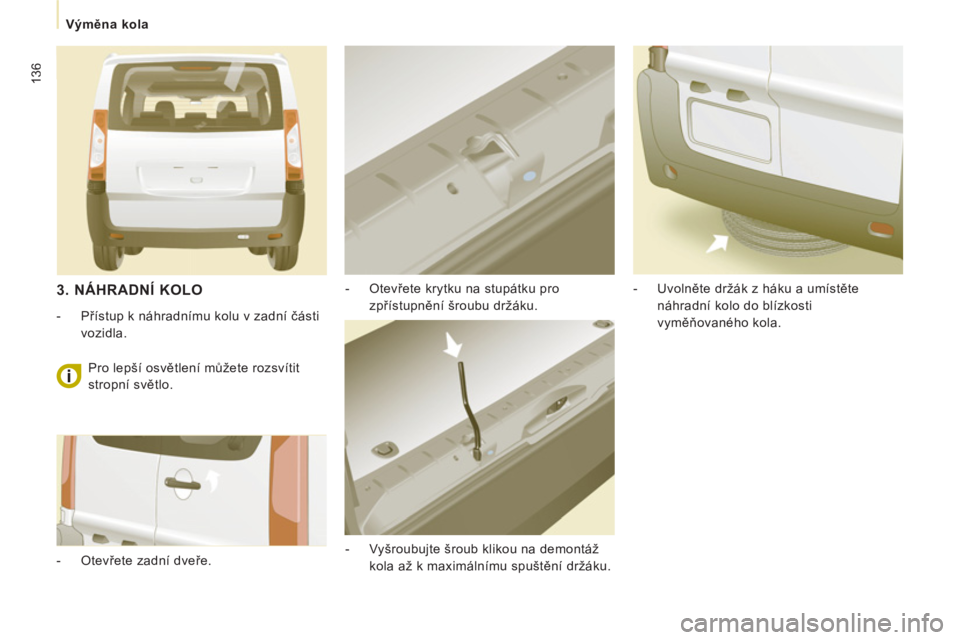

136
Výměna kola
- Otevřete krytku na stupátku pro
zpřístupnění šroubu držáku.
- Vyšroubujte šroub klikou na demontáž
kola až k maximálnímu spuštění držáku.
- Uvolněte držák z háku a umístěte
náhradní kolo do blízkosti
vyměňovaného kola.
3. NÁHRADNÍ KOLO
- Přístup k náhradnímu kolu v zadní části
vozidla.
- Otevřete zadní dveře. Pro lepší osvětlení můžete rozsvítit
stropní světlo.
Page 139 of 260

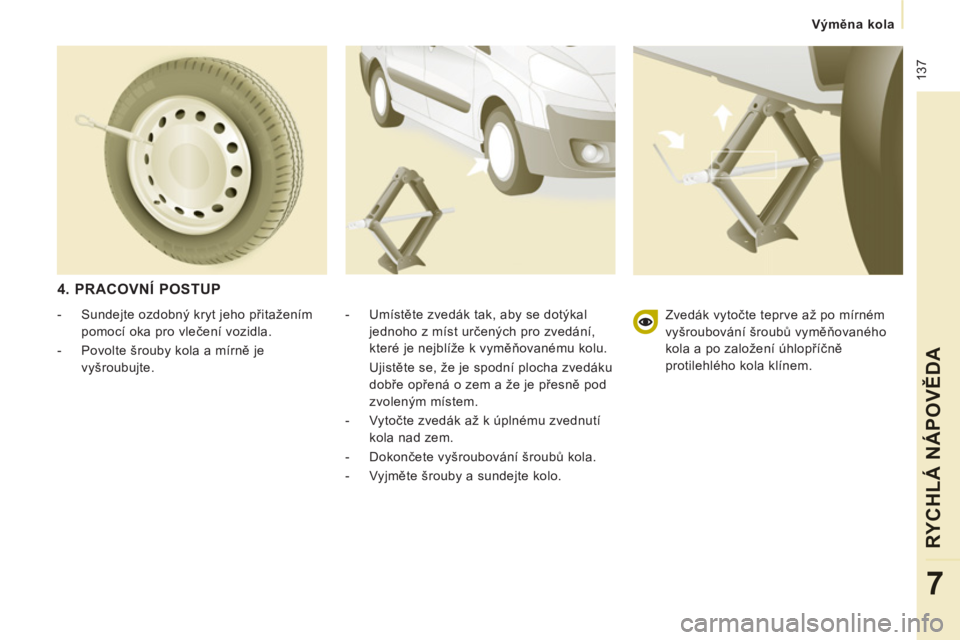

137
Výměna kola
RYCHLÁ NÁPOVĚD
A
7
4. PRACOVNÍ POSTUP
- Umístěte zvedák tak, aby se dotýkal
jednoho z míst určených pro zvedání,
které je nejblíže k vyměňovanému kolu.
Ujistěte se, že je spodní plocha zvedáku
dobře opřená o zem a že je přesně pod
zvoleným místem.
- Vytočte zvedák až k úplnému zvednutí
kola nad zem.
- Dokončete vyšroubování šroubů kola.
- Vyjměte šrouby a sundejte kolo.
- Sundejte ozdobný kryt jeho přitažením
pomocí oka pro vlečení vozidla.
- Povolte šrouby kola a mírně je
vyšroubujte. Zvedák vytočte teprve až po mírném
vyšroubování šroubů vyměňovaného
kola a po založení úhlopříčně
protilehlého kola klínem.
Page 140 of 260

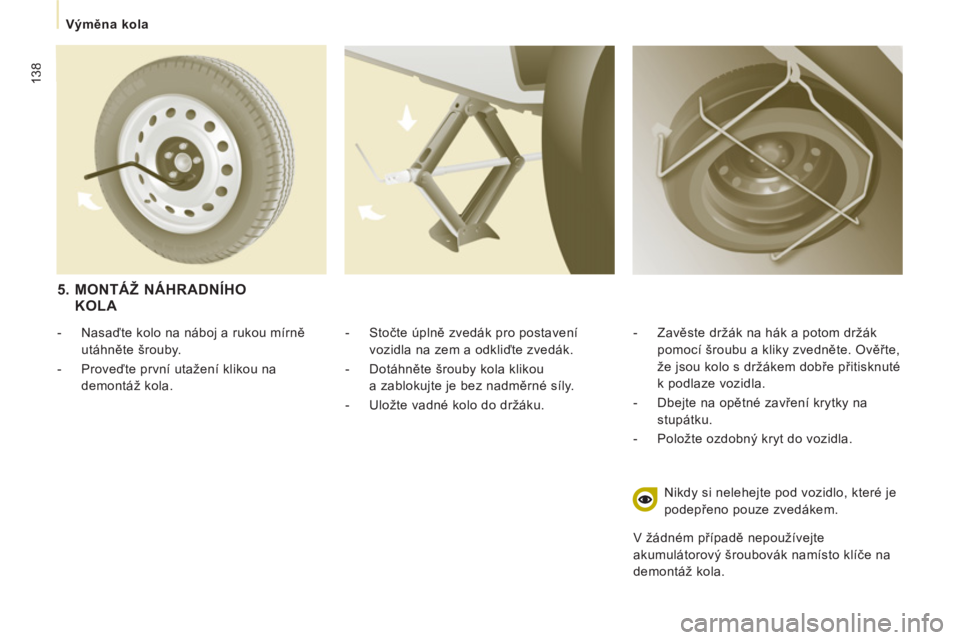

138
Výměna kola
- Stočte úplně zvedák pro postavení
vozidla na zem a odkliďte zvedák.
- Dotáhněte šrouby kola klikou
a zablokujte je bez nadměrné síly.
- Uložte vadné kolo do držáku.
- Zavěste držák na hák a potom držák
pomocí šroubu a kliky zvedněte. Ověřte,
že jsou kolo s držákem dobře přitisknuté
k podlaze vozidla.
- Dbejte na opětné zavření krytky na
stupátku.
- Položte ozdobný kryt do vozidla.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem.
V žádném případě nepoužívejte
akumulátorový šroubovák namísto klíče na
demontáž kola.
5. MONTÁŽ NÁHRADNÍHOKOLA
- Nasaďte kolo na náboj a rukou mírně
utáhněte šrouby.
- Proveďte první utažení klikou na
demontáž kola.
Page 143 of 260

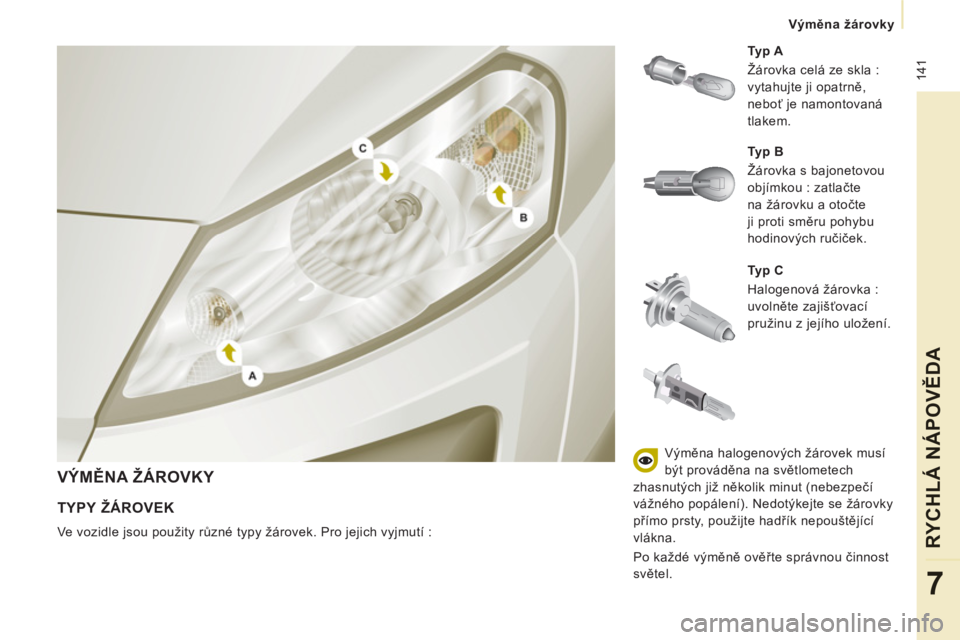

141
Výměna žárovky
RYCHLÁ NÁPOVĚD
A
7
VÝMĚNA ŽÁROVKY
Ty p C
Halogenová žárovka :
uvolněte zajišťovací
pružinu z jejího uložení.
Ty p A
Žárovka celá ze skla :
vytahujte ji opatrně,
neboť je namontovaná
tlakem.
TYPY ŽÁROVEK
Ve vozidle jsou použity různé typy žárovek. Pro jejich vyjmutí :
Ty p B
Žárovka s bajonetovou
objímkou : zatlačte
na žárovku a otočte
ji proti směru pohybu
hodinových ručiček.
Výměna halogenových žárovek musí
být prováděna na světlometech
zhasnutých již několik minut (nebezpečí
vážného popálení). Nedotýkejte se žárovky
přímo prsty, použijte hadřík nepouštějící
vlákna.
Po každé výměně ověřte správnou činnost
světel.
Page 148 of 260
146
Výměna pojistky
VÝMĚNA POJISTKY
Ve vozidle jsou tři pojistkové skříňky:
- v palubní desce na pravé straně (za
výklopnou odkládací skříňkou),
- v kabině (schránka na baterii),
- pod kapotou motoru.
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nutno zjistit příčinu
závady a odstranit ji.
Spálenou pojistku nahraďte vždy
pojistkou se stejnou proudovou
hodnotou. CITROËN odmítá odpovědnost za náklady
na opravu vozidla nebo za poruchy
jeho fukce způsobené namontováním
doplňkového vybavení, které není dodáváno
a doporučeno společností CITROËN a
nebylo nainstalováno v souladu s jejími
doporučeními, zejména pokud celková
spotřeba všech dodatečně zapojených
přístrojů přesáhne 10 miliampér. Uvedená označení se týkají pouze pojistek,
které může měnit sám uživatel. V případě
potřeby jakéhokoli jiného zásahu se obraťte
na servis sítě CITROËN nebo na jiný
odborný servis.
Pro profesionální opravce: pro získání
kompletních informací o pojistkách a
relé prostudujte schémata "Metody", k nimž
získáte přístup prostřednictvím značkové
sítě.
