CITROEN NEMO 2013 Betriebsanleitungen (in German)

99
4
ERGONOMIE und BORDKOMFORT



Sitze

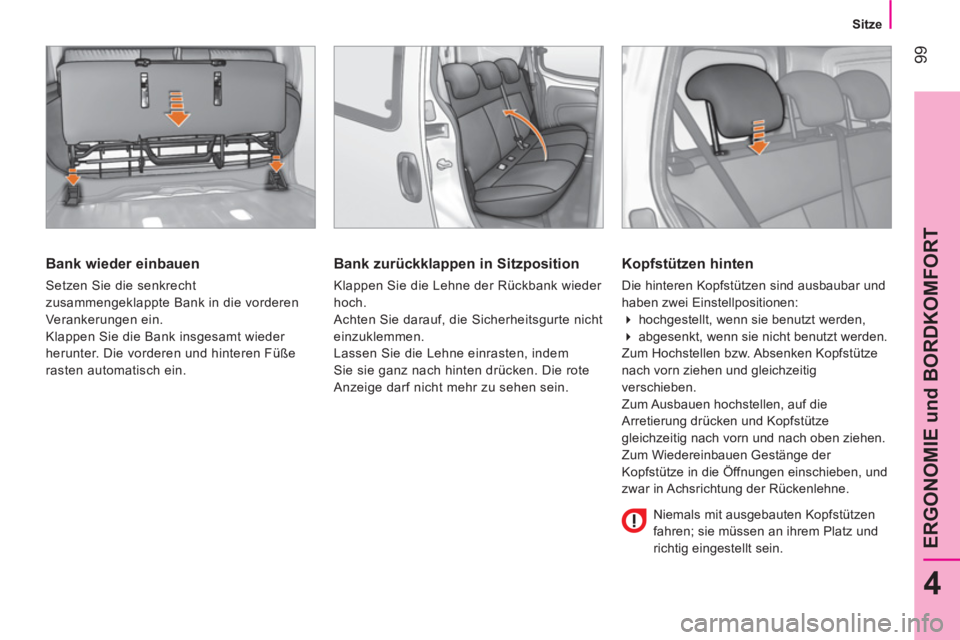

Bank wieder einbauen

Setzen Sie die senkrecht
zusammengeklappte Bank in die vorderen
Verankerungen ein.
Klappen Sie die Bank insgesamt wieder
herunter. Die vorderen und hinteren Füße
rasten automatisch ein.


Bank zurückklappen in Sitzposition

Klappen Sie die Lehne der Rückbank wieder
hoch.
Achten Sie darauf, die Sicherheitsgurte nicht
einzuklemmen.
Lassen Sie die Lehne einrasten, indem
Sie sie ganz nach hinten drücken. Die rote
Anzeige darf nicht mehr zu sehen sein.


Kopfstützen hinten

Die hinteren Kopfstützen sind ausbaubar und
haben zwei Einstellpositionen:

 hochgestellt, wenn sie benutzt werden,

 abgesenkt, wenn sie nicht benutzt werden.
Zum Hochstellen bzw. Absenken Kopfstütze
nach vorn ziehen und gleichzeitig
verschieben.
Zum Ausbauen hochstellen, auf die
Arretierung drücken und Kopfstütze
gleichzeitig nach vorn und nach oben ziehen.
Zum Wiedereinbauen Gestänge der
Kopfstütze in die Öffnungen einschieben, und
zwar in Achsrichtung der Rückenlehne.

Niemals mit ausgebauten Kopfstützen
fahren; sie müssen an ihrem Platz und
richtig eingestellt sein.

100



Sitze

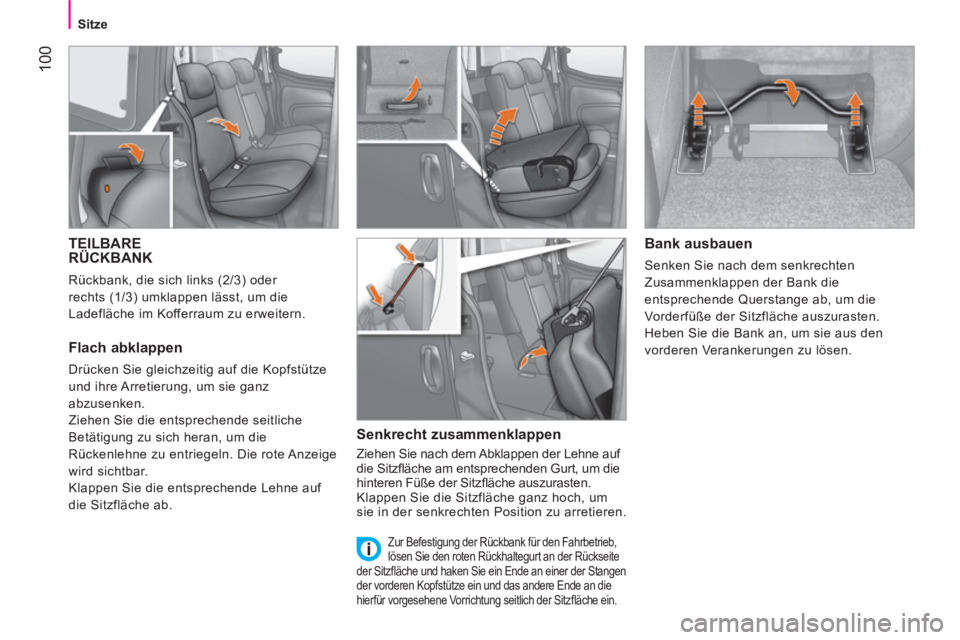

TEILBARE
RÜCKBANK
Rückbank, die sich links (2/3) oder
rechts (1/3) umklappen lässt, um die
Ladefläche im Kofferraum zu erweitern.

Flach abklappen

Drücken Sie gleichzeitig auf die Kopfstütze
und ihre Arretierung, um sie ganz
abzusenken.
Ziehen Sie die entsprechende seitliche
Betätigung zu sich heran, um die
Rückenlehne zu entriegeln. Die rote Anzeige
wird sichtbar.
Klappen Sie die entsprechende Lehne auf
die Sitzfläche ab.


Senkrecht zusammenklappen

Ziehen Sie nach dem Abklappen der Lehne auf
die Sitzfl äche am entsprechenden Gurt, um die
hinteren Füße der Sitzfl äche auszurasten.
Klappen Sie die Sitzfläche ganz hoch, um
sie in der senkrechten Position zu arretieren.

Bank ausbauen

Senken Sie nach dem senkrechten
Zusammenklappen der Bank die
entsprechende Querstange ab, um die
Vorderfüße der Sitzfläche auszurasten.
Heben Sie die Bank an, um sie aus den
vorderen Verankerungen zu lösen.

Zur Befestigung der Rückbank für den Fahrbetrieb,
lösen Sie den roten Rückhaltegurt an der Rückseite
der Sitzfl äche und haken Sie ein Ende an einer der Stangen
der vorderen Kopfstütze ein und das andere Ende an die
hierfür vorgesehene Vorrichtung seitlich der Sitzfl äche ein.

101
4
ERGONOMIE und BORDKOMFORT



Sitze

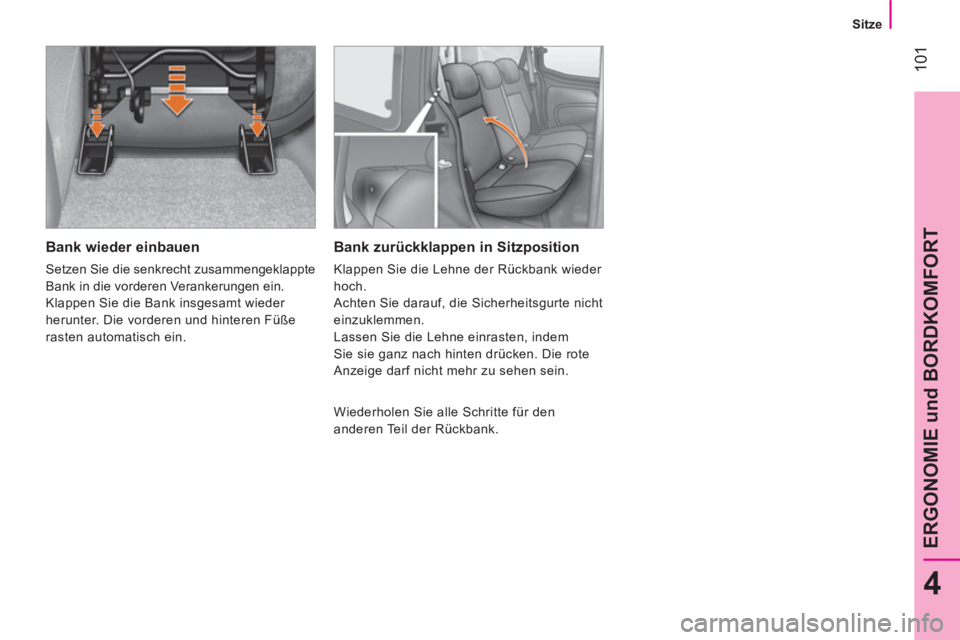

Bank wieder einbauen

Setzen Sie die senkrecht zusammengeklappte
Bank in die vorderen Verankerungen ein.
Klappen Sie die Bank insgesamt wieder
herunter. Die vorderen und hinteren Füße
rasten automatisch ein.


Bank zurückklappen in Sitzposition

Klappen Sie die Lehne der Rückbank wieder
hoch.
Achten Sie darauf, die Sicherheitsgurte nicht
einzuklemmen.
Lassen Sie die Lehne einrasten, indem
Sie sie ganz nach hinten drücken. Die rote
Anzeige darf nicht mehr zu sehen sein.
Wiederholen Sie alle Schritte für den
anderen Teil der Rückbank.

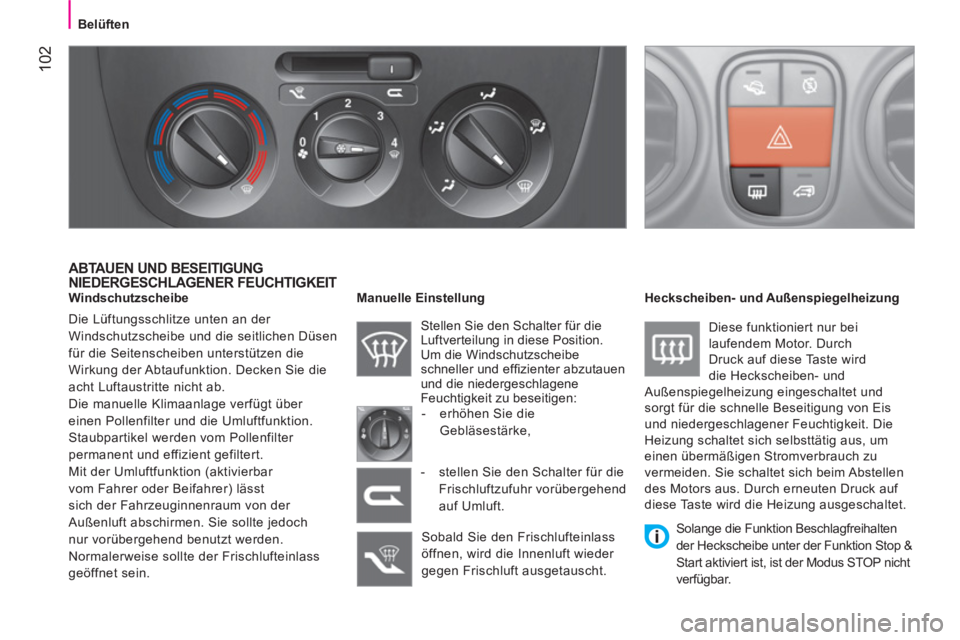

102



Belüften



ABTAUEN UND BESEITIGUNG
NIEDERGESCHLAGENER FEUCHTIGKEIT


Windschutzscheibe
Die Lüftungsschlitze unten an der
Windschutzscheibe und die seitlichen Düsen
für die Seitenscheiben unterstützen die
Wirkung der Abtaufunktion. Decken Sie die
acht Luftaustritte nicht ab.
Die manuelle Klimaanlage verfügt über
einen Pollenfilter und die Umluftfunktion.
Staubpartikel werden vom Pollenfilter
permanent und effizient gefiltert.
Mit der Umluftfunktion (aktivierbar
vom Fahrer oder Beifahrer) lässt
sich der Fahrzeuginnenraum von der
Außenluft abschirmen. Sie sollte jedoch
nur vorübergehend benutzt werden.
Normalerweise sollte der Frischlufteinlass
geöffnet sein.

Manuelle Einstellung
Stellen Sie den Schalter für die
Luftverteilung in diese Position.
Um die Windschutzscheibe
schneller und effi zienter abzutauen
und die niedergeschlagene
Feuchtigkeit zu beseitigen:


- erhöhen Sie die
Gebläsestärke,
Sobald Sie den Frischlufteinlass
öffnen, wird die Innenluft wieder
gegen Frischluft ausgetauscht.
Heckscheiben- und Außenspiegelheizung
Diese funktioniert nur bei
laufendem Motor. Durch
Druck auf diese Taste wird
die Heckscheiben- und
Außenspiegelheizung eingeschaltet und
sorgt für die schnelle Beseitigung von Eis
und niedergeschlagener Feuchtigkeit. Die
Heizung schaltet sich selbsttätig aus, um
einen übermäßigen Stromverbrauch zu
vermeiden. Sie schaltet sich beim Abstellen
des Motors aus. Durch erneuten Druck auf
diese Taste wird die Heizung ausgeschaltet.

- stellen Sie den Schalter für die
Frischluftzufuhr vorübergehend
auf Umluft.






Solange die Funktion Beschlagfreihalten
der Heckscheibe unter der Funktion Stop &
Start aktiviert ist, ist der Modus STOP nicht
verfügbar.

103
4
ERGONOMIE und BORDKOMFORT



Belüften

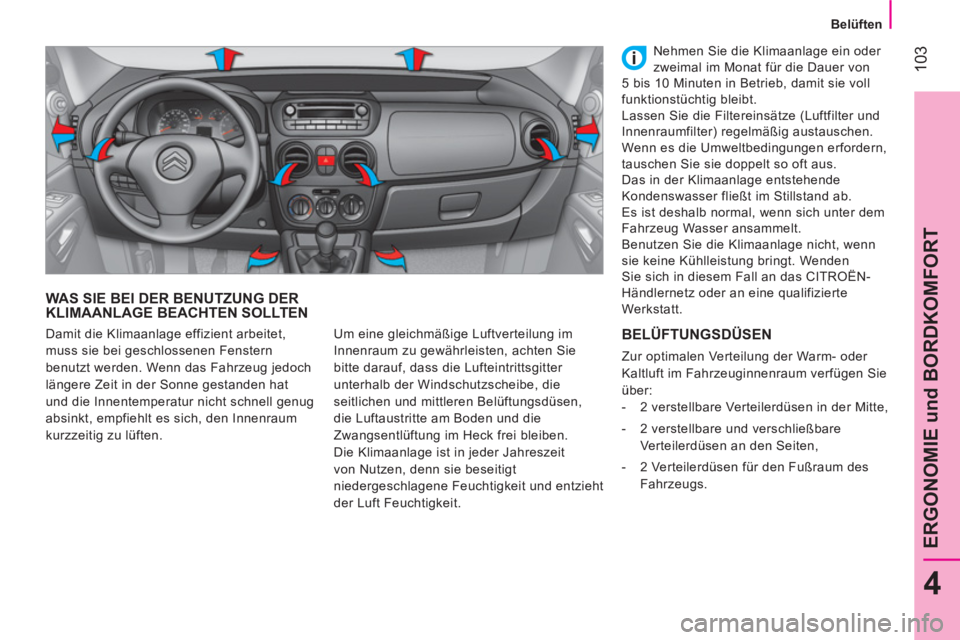

WAS SIE BEI DER BENUTZUNG DER
KLIMAANLAGE BEACHTEN SOLLTEN
Um eine gleichmäßige Luftverteilung im
Innenraum zu gewährleisten, achten Sie
bitte darauf, dass die Lufteintrittsgitter
unterhalb der Windschutzscheibe, die
seitlichen und mittleren Belüftungsdüsen,
die Luftaustritte am Boden und die
Zwangsentlüftung im Heck frei bleiben.
Die Klimaanlage ist in jeder Jahreszeit
von Nutzen, denn sie beseitigt
niedergeschlagene Feuchtigkeit und entzieht
der Luft Feuchtigkeit. Nehmen Sie die Klimaanlage ein oder
zweimal im Monat für die Dauer von
5 bis 10 Minuten in Betrieb, damit sie voll
funktionstüchtig bleibt.
Lassen Sie die Filtereinsätze (Luftfilter und
Innenraumfilter) regelmäßig austauschen.
Wenn es die Umweltbedingungen erfordern,
tauschen Sie sie doppelt so oft aus.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.
Benutzen Sie die Klimaanlage nicht, wenn
sie keine Kühlleistung bringt. Wenden
Sie sich in diesem Fall an das CITROËN-
Händlernetz oder an eine qualifizierte
Werkstatt.
BELÜFTUNGSDÜSEN

Zur optimalen Verteilung der Warm- oder
Kaltluft im Fahrzeuginnenraum verfügen Sie
über:


- 2 verstellbare Verteilerdüsen in der Mitte,

- 2 verstellbare und verschließbare
Verteilerdüsen an den Seiten,

- 2 Verteilerdüsen für den Fußraum des
Fahrzeugs.
Damit die Klimaanlage effizient arbeitet,
muss sie bei geschlossenen Fenstern
benutzt werden. Wenn das Fahrzeug jedoch
längere Zeit in der Sonne gestanden hat
und die Innentemperatur nicht schnell genug
absinkt, empfiehlt es sich, den Innenraum
kurzzeitig zu lüften.

104



Belüften

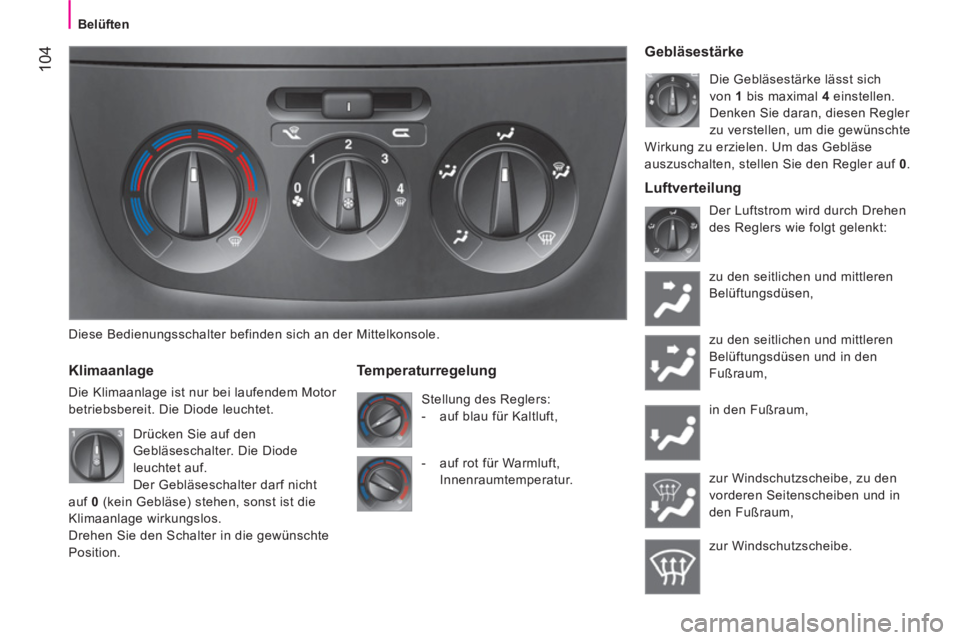

Diese Bedienungsschalter befinden sich an der Mittelkonsole.


Klimaanlage

Die Klimaanlage ist nur bei laufendem Motor
betriebsbereit. Die Diode leuchtet.

Temperaturregelung

Stellung des Reglers:


- auf blau für Kaltluft,


Gebläsestärke

Die Gebläsestärke lässt sich
von 1
bis maximal 4
einstellen.
Denken Sie daran, diesen Regler
zu verstellen, um die gewünschte
Wirkung zu erzielen. Um das Gebläse
auszuschalten, stellen Sie den Regler auf 0
.
Der Luftstrom wird durch Drehen
des Reglers wie folgt gelenkt:
zu den seitlichen und mittleren
Belüftungsdüsen,
zu den seitlichen und mittleren
Belüftungsdüsen und in den
Fußraum,
in den Fußraum,
zur Windschutzscheibe, zu den
vorderen Seitenscheiben und in
den Fußraum,
zur Windschutzscheibe. Drücken Sie auf den
Gebläseschalter. Die Diode
leuchtet auf.
Der Gebläseschalter darf nicht
auf 0
(kein Gebläse) stehen, sonst ist die
Klimaanlage wirkungslos.
Drehen Sie den Schalter in die gewünschte
Position.
- auf rot für Warmluft,
Innenraumtemperatur.



Luftverteilung

105
4
ERGONOMIE und BORDKOMFORT



Belüften

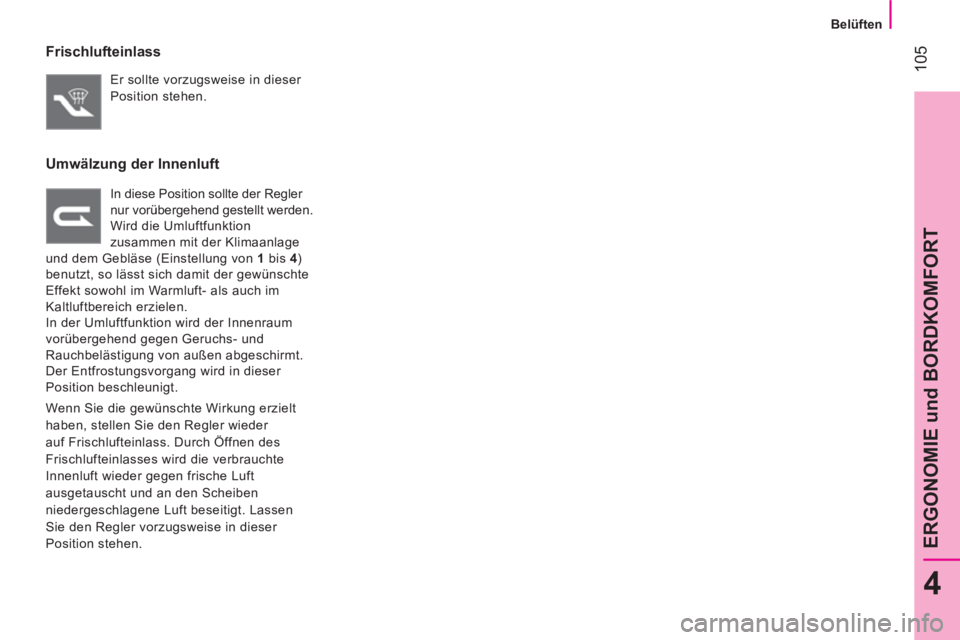

Frischlufteinlass

Er sollte vorzugsweise in dieser
Position stehen.


Umwälzung der Innenluft

In diese Position sollte der Regler
nur vorübergehend gestellt werden.
Wird die Umluftfunktion
zusammen mit der Klimaanlage
und dem Gebläse (Einstellung von 1 bis 4)
benutzt, so lässt sich damit der gewünschte
Effekt sowohl im Warmluft- als auch im
Kaltluftbereich erzielen.
In der Umluftfunktion wird der Innenraum
vorübergehend gegen Geruchs- und
Rauchbelästigung von außen abgeschirmt.
Der Entfrostungsvorgang wird in dieser
Position beschleunigt.
Wenn Sie die gewünschte Wirkung erzielt
haben, stellen Sie den Regler wieder
auf Frischlufteinlass. Durch Öffnen des
Frischlufteinlasses wird die verbrauchte
Innenluft wieder gegen frische Luft
ausgetauscht und an den Scheiben
niedergeschlagene Luft beseitigt. Lassen
Sie den Regler vorzugsweise in dieser
Position stehen.

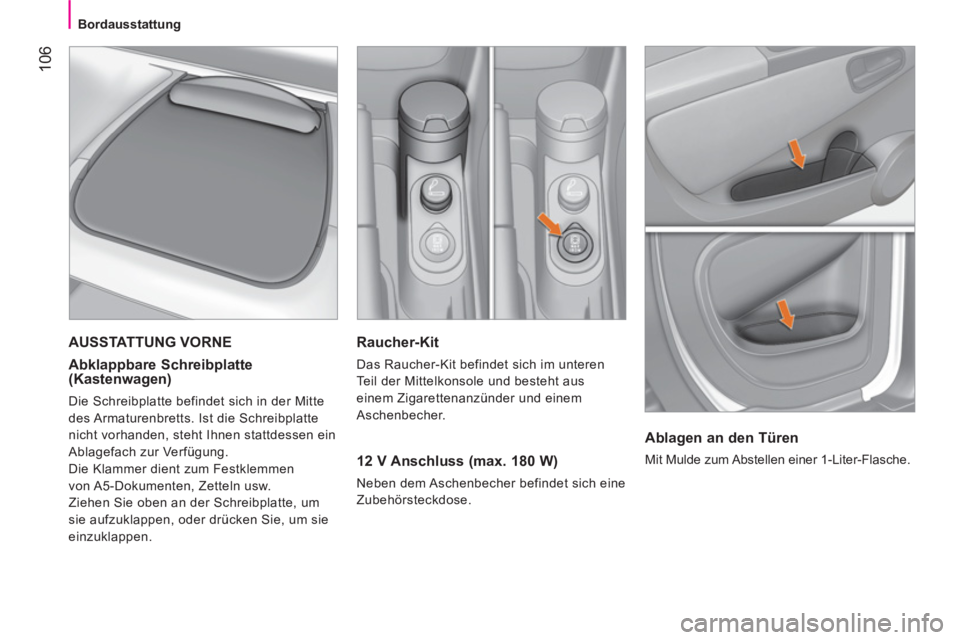

106



Bordausstattung



Raucher-Kit

Das Raucher-Kit befindet sich im unteren
Teil der Mittelkonsole und besteht aus
einem Zigarettenanzünder und einem
Aschenbecher.


12 V Anschluss (max. 180 W)

Neben dem Aschenbecher befindet sich eine
Zubehörsteckdose.

AUSSTATTUNG VORNE



Abklappbare Schreibplatte
(Kastenwagen)
Die Schreibplatte befindet sich in der Mitte
des Armaturenbretts. Ist die Schreibplatte
nicht vorhanden, steht Ihnen stattdessen ein
Ablagefach zur Verfügung.
Die Klammer dient zum Festklemmen
von A5-Dokumenten, Zetteln usw.
Ziehen Sie oben an der Schreibplatte, um
sie aufzuklappen, oder drücken Sie, um sie
einzuklappen.


Ablagen an den Türen

Mit Mulde zum Abstellen einer 1-Liter-Flasche.

107
4
ERGONOMIE und BORDKOMFORT



Bordausstattung

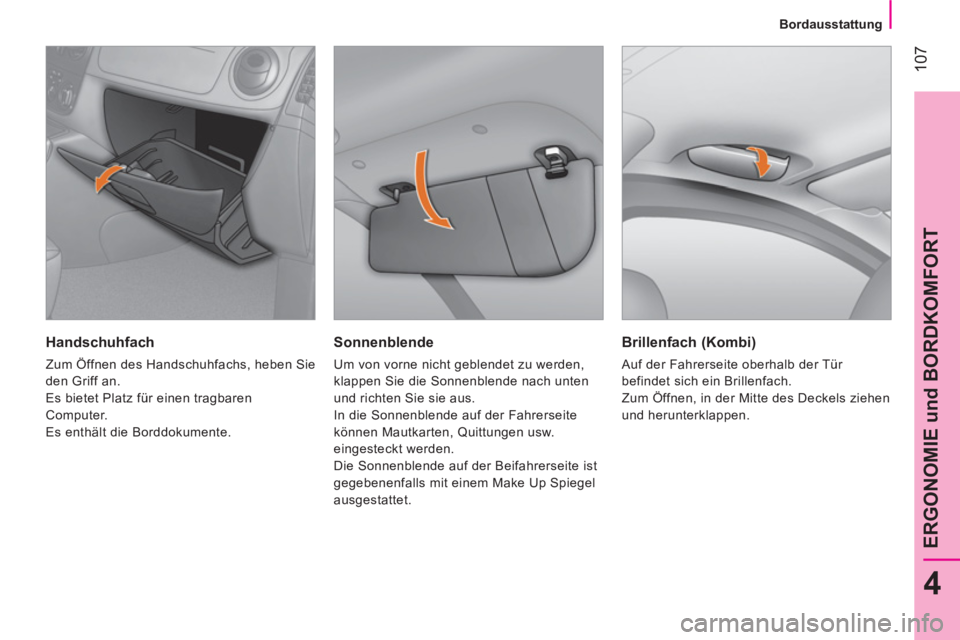

Sonnenblende

Um von vorne nicht geblendet zu werden,
klappen Sie die Sonnenblende nach unten
und richten Sie sie aus.
In die Sonnenblende auf der Fahrerseite
können Mautkarten, Quittungen usw.
eingesteckt werden.
Die Sonnenblende auf der Beifahrerseite ist
gegebenenfalls mit einem Make Up Spiegel
ausgestattet.


Handschuhfach

Zum Öffnen des Handschuhfachs, heben Sie
den Griff an.
Es bietet Platz für einen tragbaren
Computer.
Es enthält die Borddokumente.


Brillenfach (Kombi)

Auf der Fahrerseite oberhalb der Tür
befindet sich ein Brillenfach.
Zum Öffnen, in der Mitte des Deckels ziehen
und herunterklappen.

108



Bordausstattung

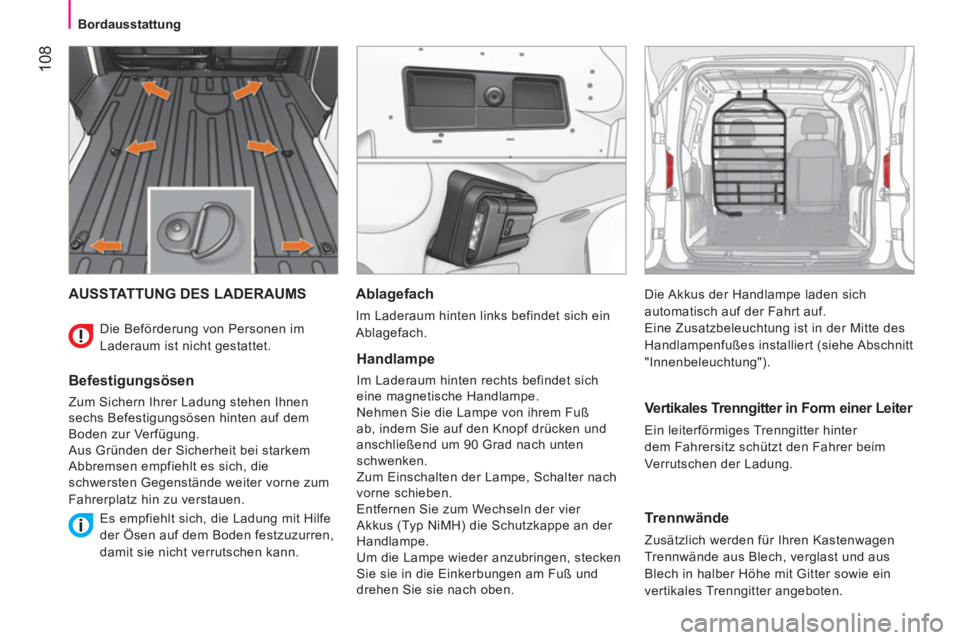

AUSSTATTUNG DES LADERAUMS


Befestigungsösen

Zum Sichern Ihrer Ladung stehen Ihnen
sechs Befestigungsösen hinten auf dem
Boden zur Verfügung.
Aus Gründen der Sicherheit bei starkem
Abbremsen empfiehlt es sich, die
schwersten Gegenstände weiter vorne zum
Fahrerplatz hin zu verstauen.

Ablagefach

Im Laderaum hinten links befindet sich ein
Ablagefach.


Handlampe

Im Laderaum hinten rechts befindet sich
eine magnetische Handlampe.
Nehmen Sie die Lampe von ihrem Fuß
ab, indem Sie auf den Knopf drücken und
anschließend um 90 Grad nach unten
schwenken.
Zum Einschalten der Lampe, Schalter nach
vorne schieben.
Entfernen Sie zum Wechseln der vier
Akkus (Typ NiMH) die Schutzkappe an der
Handlampe.
Um die Lampe wieder anzubringen, stecken
Sie sie in die Einkerbungen am Fuß und
drehen Sie sie nach oben.

Vertikales Trenngitter in Form einer Leiter

Ein leiterförmiges Trenngitter hinter
dem Fahrersitz schützt den Fahrer beim
Verrutschen der Ladung.


Trennwände

Zusätzlich werden für Ihren Kastenwagen
Trennwände aus Blech, verglast und aus
Blech in halber Höhe mit Gitter sowie ein
vertikales Trenngitter angeboten.

Die Beförderung von Personen im
Laderaum ist nicht gestattet.

Es empfiehlt sich, die Ladung mit Hilfe
der Ösen auf dem Boden festzuzurren,
damit sie nicht verrutschen kann. Die Akkus der Handlampe laden sich
automatisch auf der Fahrt auf.
Eine Zusatzbeleuchtung ist in der Mitte des
Handlampenfußes installiert (siehe Abschnitt
"Innenbeleuchtung").
