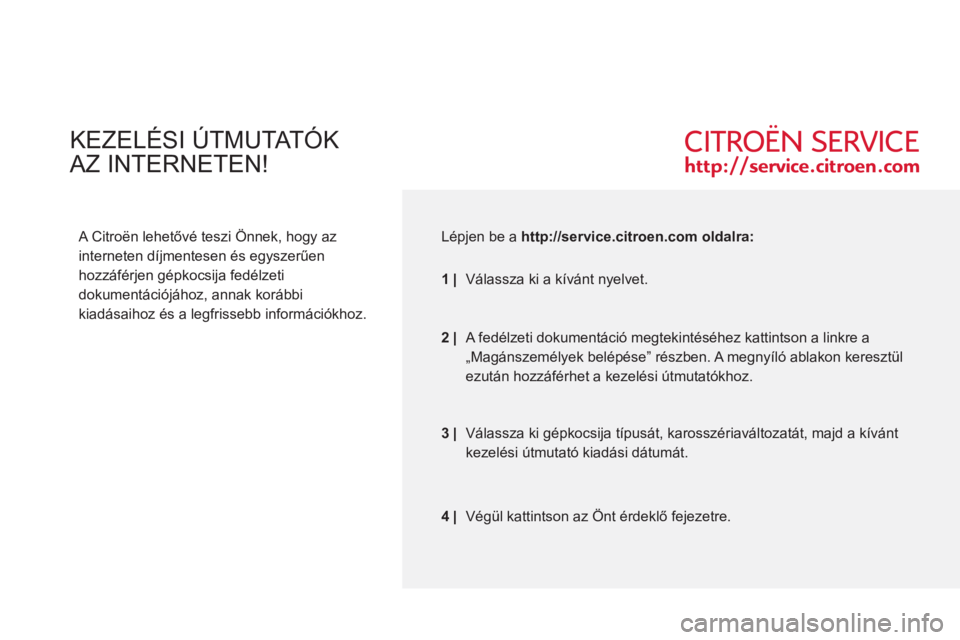

KEZELÉSI ÚTMUTATÓK
AZ INTERNETEN!
A Citroën lehetővé teszi Önnek, hogy az
interneten díjmentesen és egyszerűen
hozzáférjen gépkocsija fedélzeti
dokumentációjához, annak korábbi
kiadásaihoz és a legfrissebb információkhoz.
Lépjen be a http://service.citroen.com
oldalra:
1|
Válassza ki a kívánt nyelvet.
A fedélzeti dokumentáció megtekintéséhez kattintson a linkre a
„Magánszemélyek belépése” részben. A megnyíló ablakon keresztül
ezután hozzáférhet a kezelési útmutatókhoz.
Válassza ki gépkocsija típusát, karosszériaváltozatát, majd a kívánt
kezelési útmutató kiadási dátumát.
Végül kattintson az Önt érdeklő fejezetre.
2|
3 |
4 |
Page 3 of 180

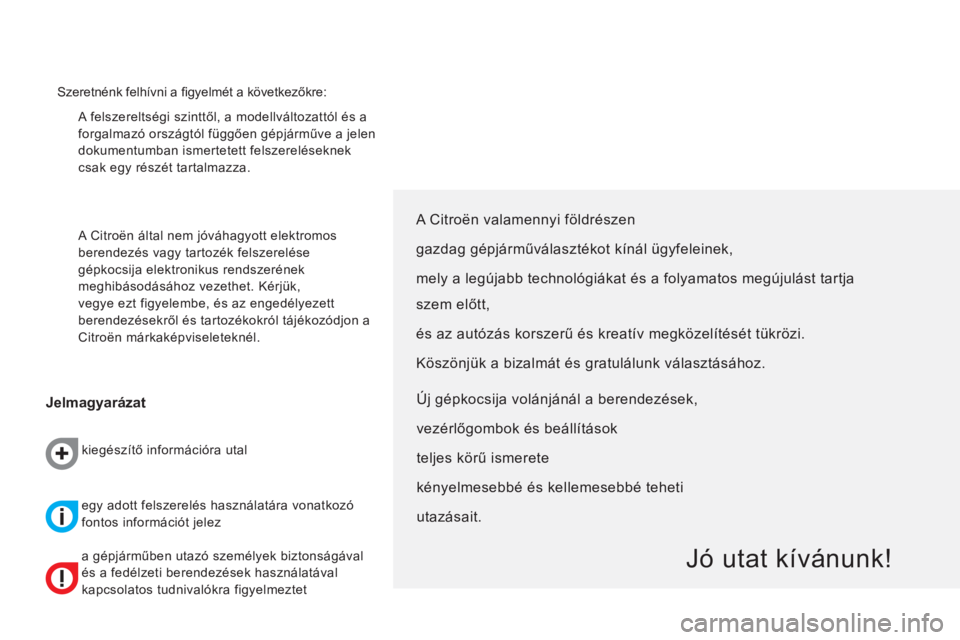

A felszereltségi szinttől, a modellváltozattól és a
forgalmazó országtól függően gépjárműve a jelen
dokumentumban ismertetett felszereléseknek
csak egy részét tartalmazza.
A Citroën által nem jóváhagyott elektromos
berendezés vagy tartozék felszerelése
gépkocsija elektronikus rendszerének
meghibásodásához vezethet. Kérjük,
vegye ezt figyelembe, és az engedélyezett
berendezésekről és tartozékokról tájékozódjon a
Citroën márkaképviseleteknél.
A Citroën valamennyi földrészen
gazdag gépjárműválasztékot kínál ügyfeleinek,
mely a legújabb technológiákat és a folyamatos megújulást tartja
szem előtt,
és az autózás korszerű és kreatív megközelítését tükrözi.
Köszönjük a bizalmát és gratulálunk választásához.
Jó utat kívánunk!
Szeretnénk felhívni a fi gyelmét a következőkre:
Új gépkocsija volánjánál a berendezések,
vezérlőgombok és beállítások
teljes körű ismerete
kényelmesebbé és kellemesebbé teheti
utazásait.
Jelmagyarázat
kiegészítő információra utal
egy adott felszerelés használatára vonatkozó
fontos információt jelez
a gépjárműben utazó személyek biztonságával
és a fedélzeti berendezések használatával
kapcsolatos tudnivalókra figyelmeztet
Page 4 of 180

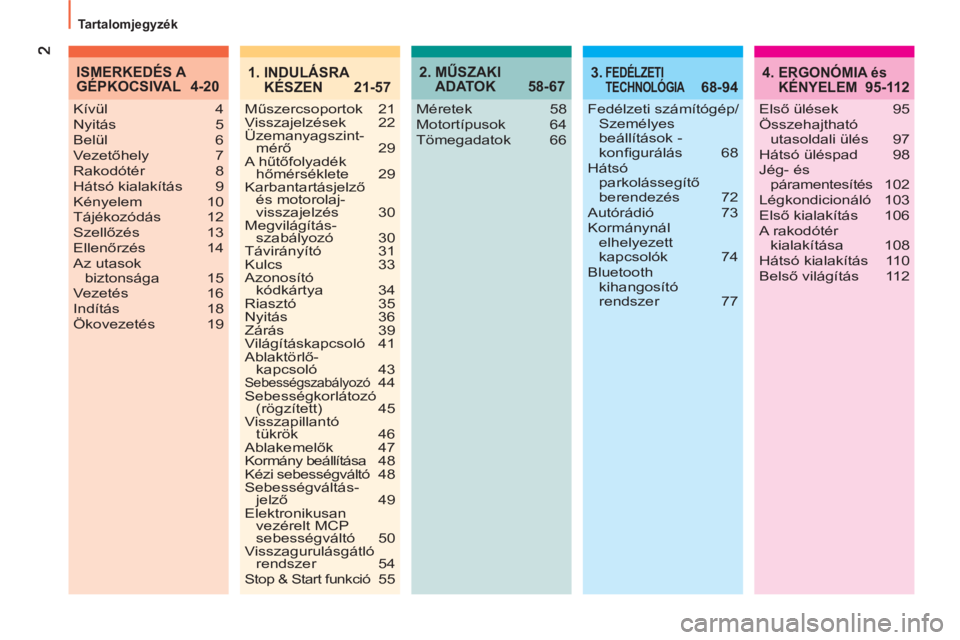

Tartalomjegyzék
2. MŰSZAKI
ADATOK 58-674. ERGONÓMIA és
KÉNYELEM 95-112
Méretek 58
Motortípusok 64
Tömegadatok 66 Kívül 4
Nyitás 5
Belül 6
Vezetőhely 7
Rakodótér 8
Hátsó kialakítás 9
Kényelem 10
Tájékozódás 12
Szellőzés 13
Ellenőrzés 14
Az utasok
biztonsága 15
Vezetés 16
Indítás 18
Ökovezetés 19
ISMERKEDÉS A
GÉPKOCSIVAL 4-20
Első ülések 95
Összehajtható
utasoldali ülés 97
Hátsó üléspad 98
Jég- és
páramentesítés 102
Légkondicionáló 103
Első kialakítás 106
A rakodótér
kialakítása 108
Hátsó kialakítás 110
Belső világítás 112
3. FEDÉLZETI
TECHNOLÓGIA 68-94
Fedélzeti számítógép/
Személyes
beállítások -
konfi gurálás 68
Hátsó
parkolássegítő
berendezés 72
Autórádió 73
Kormánynál
elhelyezett
kapcsolók 74
Bluetooth
kihangosító
rendszer 77
1. INDULÁSRA
KÉSZEN 21-57
Műszercsoportok 21
Visszajelzések 22
Üzemanyagszint-
mérő 29
A hűtőfolyadék
hőmérséklete 29
Karbantartásjelző
és motorolaj-
visszajelzés 30
Megvilágítás-
szabályozó 30
Távirányító 31
Kulcs 33
Azonosító
kódkártya 34
Riasztó 35
Nyitás 36
Zárás 39
Világításkapcsoló 41
Ablaktörlő-
kapcsoló 43
Sebességszabályozó 44
Sebességkorlátozó
(rögzített) 45
Visszapillantó
tükrök 46
Ablakemelők 47
Kormány beállítása 48
Kézi sebességváltó 48
Sebességváltás-
jelző 49
Elektronikusan
vezérelt MCP
sebességváltó 50
Visszagurulásgátló
rendszer 54
Stop & Start funkció 55
Page 5 of 180

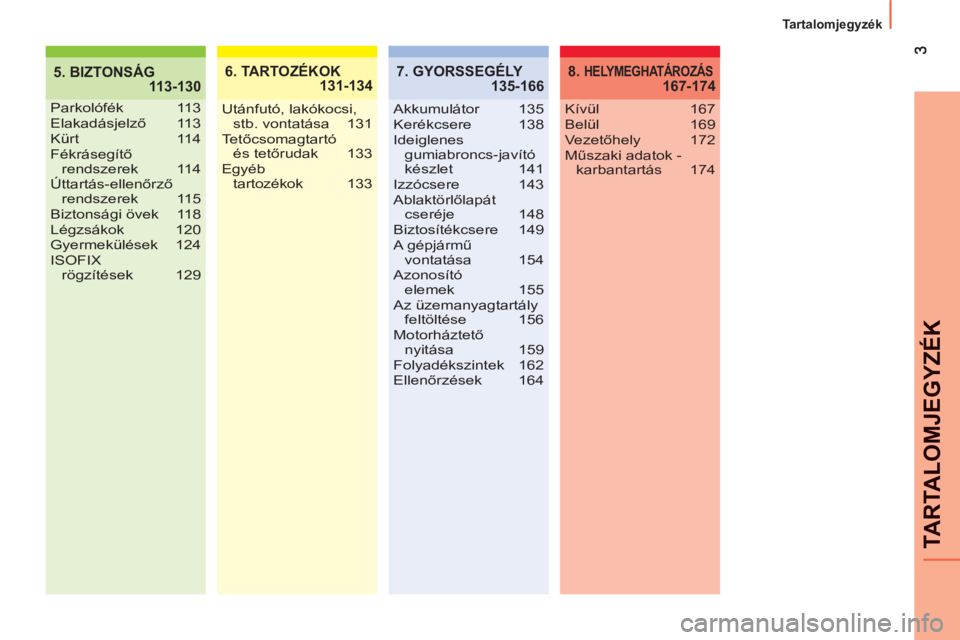

TARTALOMJEGYZÉK
Tartalomjegyzék
5. BIZTONSÁG
113-1306. TARTOZÉKOK
131-134
Parkolófék 113
Elakadásjelző 11 3
Kürt 114
Fékrásegítő
rendszerek 114
Úttartás-ellenőrző
rendszerek 115
Biztonsági övek 118
Légzsákok 120
Gyermekülések 124
ISOFIX
rögzítések 129Utánfutó, lakókocsi,
stb. vontatása 131
Te tőcsomagtartó
és tetőrudak 133
Egyéb
tartozékok 133
7. GYORSSEGÉLY
135-166
Akkumulátor 135
Kerékcsere 138
Ideiglenes
gumiabroncs-javító
készlet 141
Izzócsere 143
Ablaktörlőlapát
cseréje 148
Biztosítékcsere 149
A gépjármű
vontatása 154
Azonosító
elemek 155
Az üzemanyagtartály
feltöltése 156
Motorháztető
nyitása 159
Folyadékszintek 162
Ellenőrzések 164
8. HELYMEGHATÁROZÁS 167-174
Kívül 167
Belül 169
Vezetőhely 172
Műszaki adatok -
karbantartás 174
Page 6 of 180
4
Ismerkedés a gépkocsival

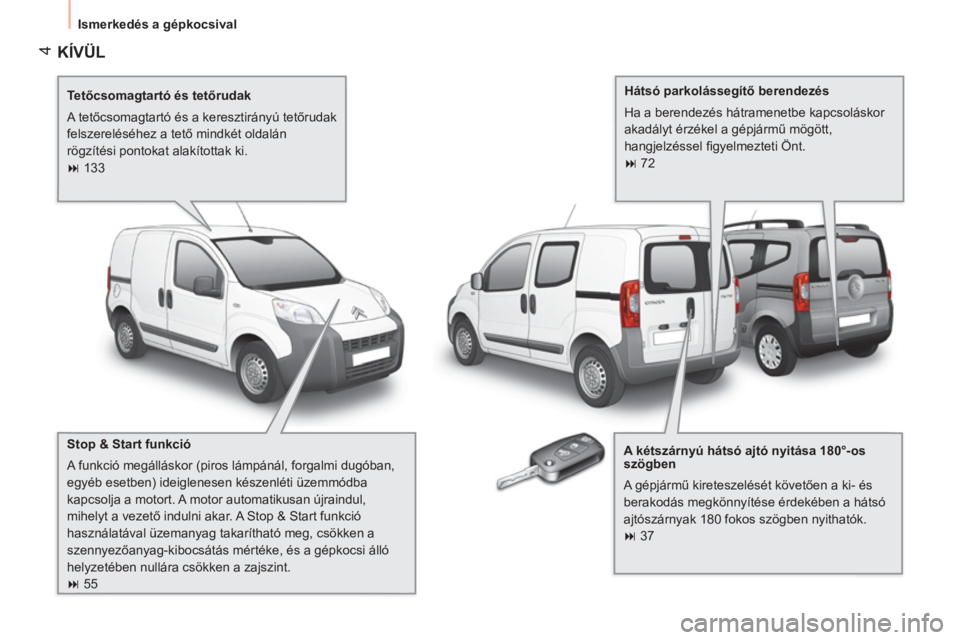

KÍVÜL
Te tőcsomagtartó és tetőrudak
A tetőcsomagtartó és a keresztirányú tetőrudak
felszereléséhez a tető mindkét oldalán
rögzítési pontokat alakítottak ki.
133
A kétszárnyú hátsó ajtó nyitása 180°-os
szögben
A gépjármű kireteszelését követően a ki- és
berakodás megkönnyítése érdekében a hátsó
ajtószárnyak 180 fokos szögben nyithatók.
37
Hátsó parkolássegítő berendezés
Ha a berendezés hátramenetbe kapcsoláskor
akadályt érzékel a gépjármű mögött,
hangjelzéssel fi gyelmezteti Önt.
72
Stop & Start funkció
A funkció megálláskor (piros lámpánál, forgalmi dugóban,
egyéb esetben) ideiglenesen készenléti üzemmódba
kapcsolja a motort. A motor automatikusan újraindul,
mihelyt a vezető indulni akar. A Stop & Start funkció
használatával üzemanyag takarítható meg, csökken a
szennyezőanyag-kibocsátás mértéke, és a gépkocsi álló
helyzetében nullára csökken a zajszint.
55
Page 7 of 180
5
ISMERKEDÉS A GÉPKOCSIVAL
Ismerkedés a gépkocsival

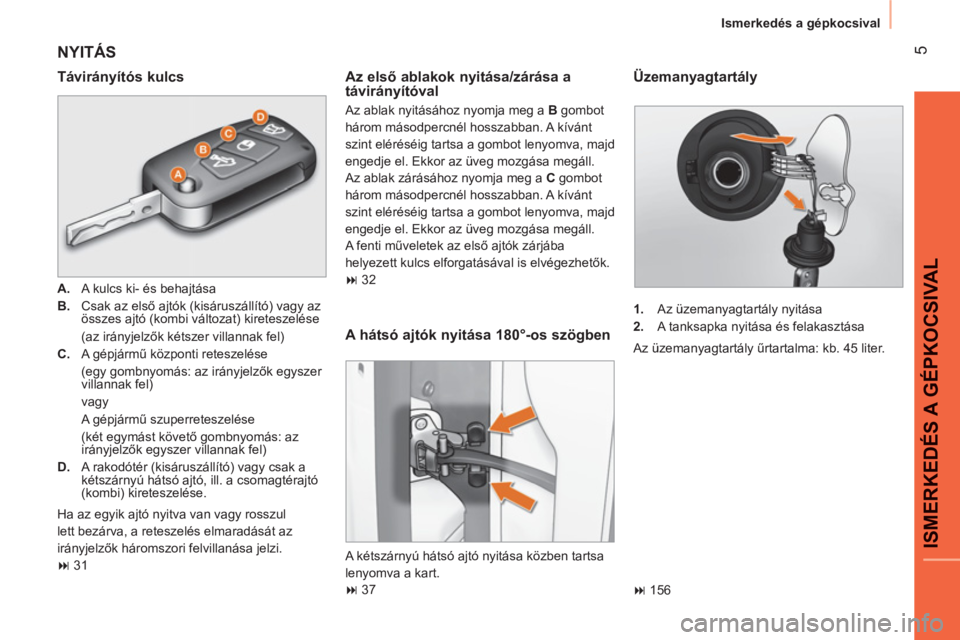

NYITÁS
Távirányítós kulcs
A.
A kulcs ki- és behajtása
B.
Csak az első ajtók (kisáruszállító) vagy az
összes ajtó (kombi változat) kireteszelése
(az irányjelzők kétszer villannak fel)
C.
A gépjármű központi reteszelése
(egy gombnyomás: az irányjelzők egyszer
villannak fel)
vagy
A gépjármű szuperreteszelése
(két egymást követő gombnyomás: az
irányjelzők egyszer villannak fel)
D.
A rakodótér (kisáruszállító) vagy csak a
kétszárnyú hátsó ajtó, ill. a csomagtérajtó
(kombi) kireteszelése.
Ha az egyik ajtó nyitva van vagy rosszul
lett bezárva, a reteszelés elmaradását az
irányjelzők háromszori felvillanása jelzi.
31
Üzemanyagtartály
1.
Az üzemanyagtartály nyitása
2.
A tanksapka nyitása és felakasztása
Az üzemanyagtartály űrtartalma: kb. 45 liter.
156
A hátsó ajtók nyitása 180°-os szögben
A kétszárnyú hátsó ajtó nyitása közben tartsa
lenyomva a kart.
37
Az első ablakok nyitása/zárása a
távirányítóval
Az ablak nyitásához nyomja meg a B
gombot
három másodpercnél hosszabban. A kívánt
szint eléréséig tartsa a gombot lenyomva, majd
engedje el. Ekkor az üveg mozgása megáll.
Az ablak zárásához nyomja meg a C
gombot
három másodpercnél hosszabban. A kívánt
szint eléréséig tartsa a gombot lenyomva, majd
engedje el. Ekkor az üveg mozgása megáll.
A fenti műveletek az első ajtók zárjába
helyezett kulcs elforgatásával is elvégezhetők.
32
Page 8 of 180
6
Ismerkedés a gépkocsival

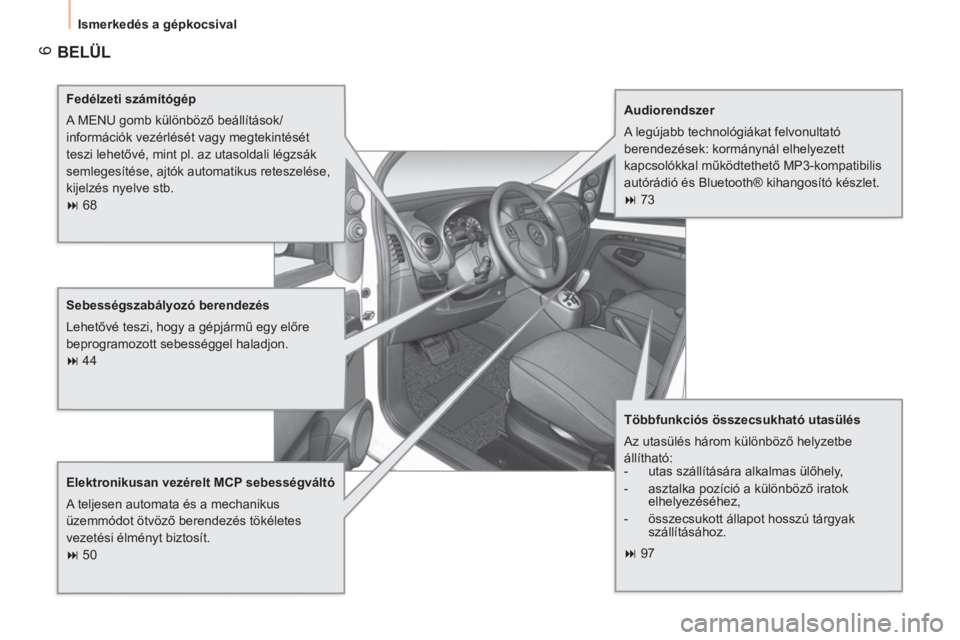

BELÜL
Fedélzeti számítógép
A MENU gomb különböző beállítások/
információk vezérlését vagy megtekintését
teszi lehetővé, mint pl. az utasoldali légzsák
semlegesítése, ajtók automatikus reteszelése,
kijelzés nyelve stb.
68
Többfunkciós összecsukható utasülés
Az utasülés három különböző helyzetbe
állítható:
- utas szállítására alkalmas ülőhely,
- asztalka pozíció a különböző iratok
elhelyezéséhez,
- összecsukott állapot hosszú tárgyak
szállításához.
97
Audiorendszer
A legújabb technológiákat felvonultató
berendezések: kormánynál elhelyezett
kapcsolókkal működtethető MP3-kompatibilis
autórádió és Bluetooth® kihangosító készlet.
73
Sebességszabályozó berendezés
Lehetővé teszi, hogy a gépjármű egy előre
beprogramozott sebességgel haladjon.
44
Elektronikusan vezérelt MCP sebességváltó
A teljesen automata és a mechanikus
üzemmódot ötvöző berendezés tökéletes
vezetési élményt biztosít.
50
Page 9 of 180
7
ISMERKEDÉS A GÉPKOCSIVAL
Ismerkedés a gépkocsival

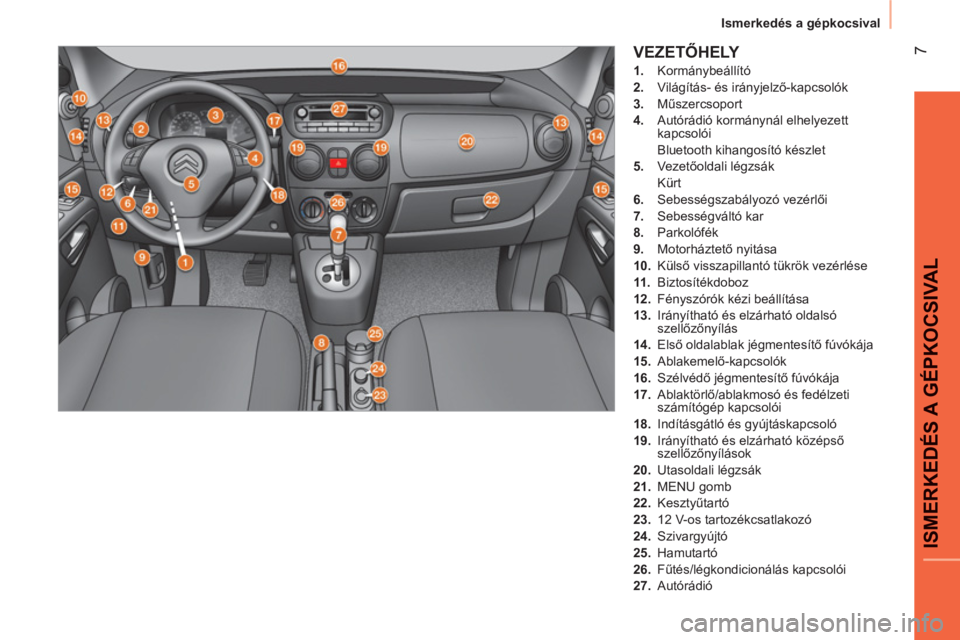

VEZETŐHELY
1.
Kormánybeállító
2.
Világítás- és irányjelző-kapcsolók
3.
Műszercsoport
4.
Autórádió kormánynál elhelyezett
kapcsolói
Bluetooth kihangosító készlet
5.
Vezetőoldali légzsák
Kürt
6.
Sebességszabályozó vezérlői
7.
Sebességváltó kar
8.
Parkolófék
9.
Motorháztető nyitása
10.
Külső visszapillantó tükrök vezérlése
11 .
Biztosítékdoboz
12.
Fényszórók kézi beállítása
13.
Irányítható és elzárható oldalsó
szellőzőnyílás
14.
Első oldalablak jégmentesítő fúvókája
15.
Ablakemelő-kapcsolók
16.
Szélvédő jégmentesítő fúvókája
17.
Ablaktörlő/ablakmosó és fedélzeti
számítógép kapcsolói
18.
Indításgátló és gyújtáskapcsoló
19.
Irányítható és elzárható középső
szellőzőnyílások
20.
Utasoldali légzsák
21.
MENU gomb
22.
Kesztyűtartó
23.
12 V-os tartozékcsatlakozó
24.
Szivargyújtó
25.
Hamutartó
26.
Fűtés/légkondicionálás kapcsolói
27.
Autórádió
Page 10 of 180
8
Ismerkedés a gépkocsival

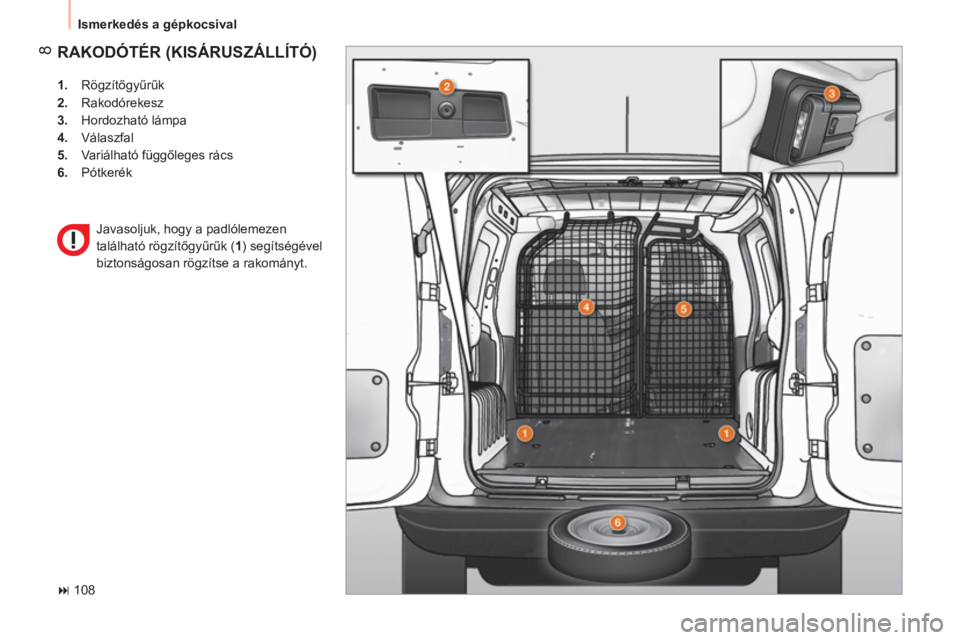

RAKODÓTÉR (KISÁRUSZÁLLÍTÓ)
1.
Rögzítőgyűrűk
2.
Rakodórekesz
3.
Hordozható lámpa
4.
Válaszfal
5.
Variálható függőleges rács
6.
Pótkerék
108 Javasoljuk, hogy a padlólemezen
található rögzítőgyűrűk ( 1
) segítségével
biztonságosan rögzítse a rakományt.
