CITROEN NEMO 2013 Eksploatavimo vadovas (in Lithuanian)

159
7
SKUBI PAGALBA

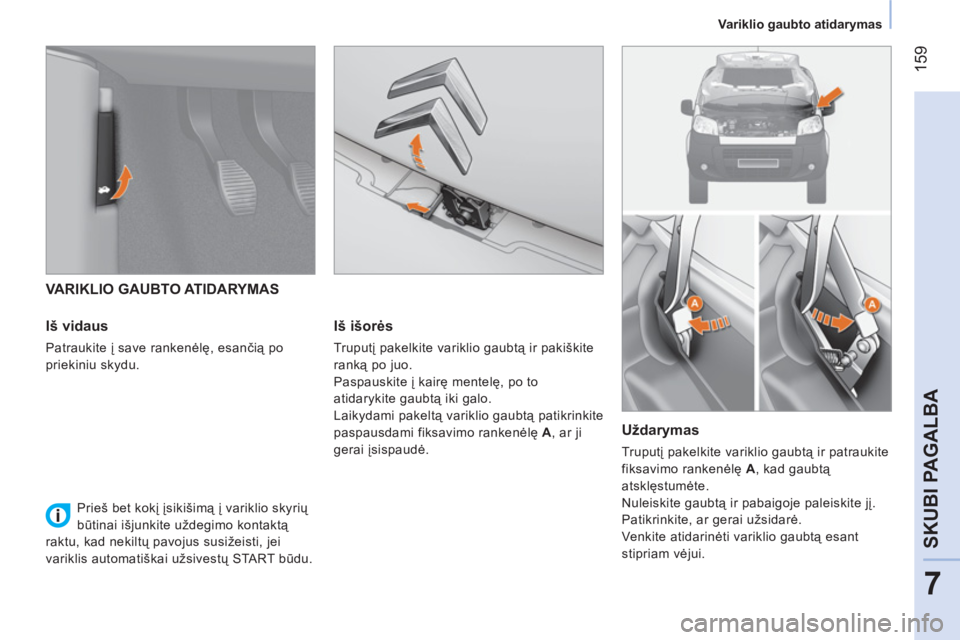

Variklio gaubto atidarymas




VARIKLIO GAUBTO ATIDARYMAS

Iš vidaus

Patraukite į save rankenėlę, esančią po
priekiniu skydu.


Iš išorės

Truputį pakelkite variklio gaubtą ir pakiškite
ranką po juo.
Paspauskite į kairę mentelę, po to
atidarykite gaubtą iki galo.
Laikydami pakeltą variklio gaubtą patikrinkite
paspausdami fiksavimo rankenėlę A , ar ji
gerai įsispaudė.


Uždarymas

Truputį pakelkite variklio gaubtą ir patraukite
fiksavimo rankenėlę A , kad gaubtą
atsklęstumėte.
Nuleiskite gaubtą ir pabaigoje paleiskite jį.
Patikrinkite, ar gerai užsidarė.
Venkite atidarinėti variklio gaubtą esant
stipriam vėjui.





Prieš bet kokį įsikišimą į variklio skyrių
būtinai išjunkite uždegimo kontaktą
raktu, kad nekiltų pavojus susižeisti, jei
variklis automatiškai užsivestų START būdu.

160

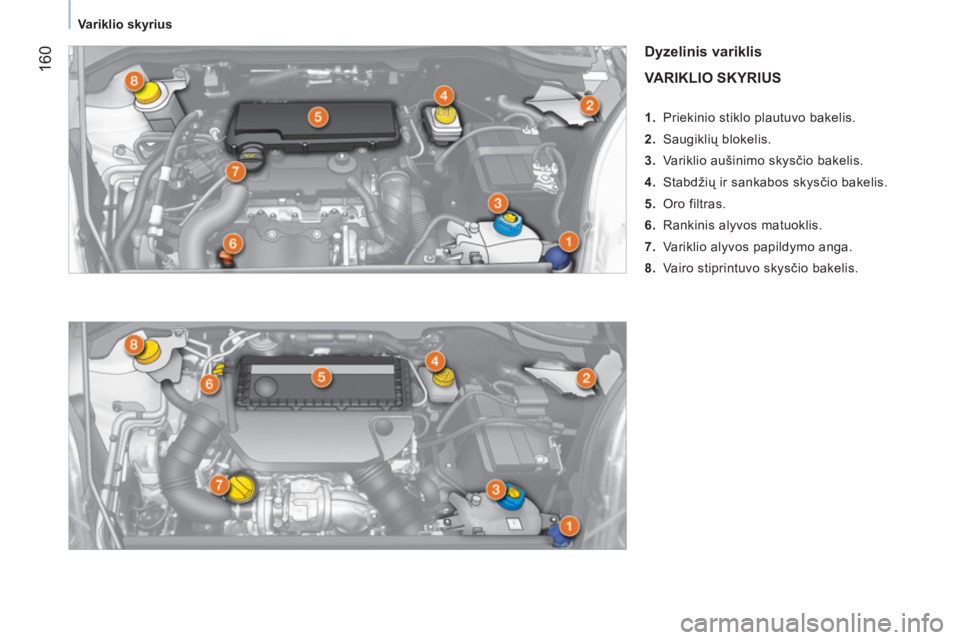

Variklio skyrius



Dyzelinis variklis
VARIKLIO SKYRIUS




1. Priekinio stiklo plautuvo bakelis.

2. Saugiklių blokelis.

3. Variklio aušinimo skysčio bakelis.

4. Stabdžių ir sankabos skysčio bakelis.

5. Oro filtras.

6. Rankinis alyvos matuoklis.

7. Variklio alyvos papildymo anga.

8. Vairo stiprintuvo skysčio bakelis.

161
7
SKUBI PAGALBA

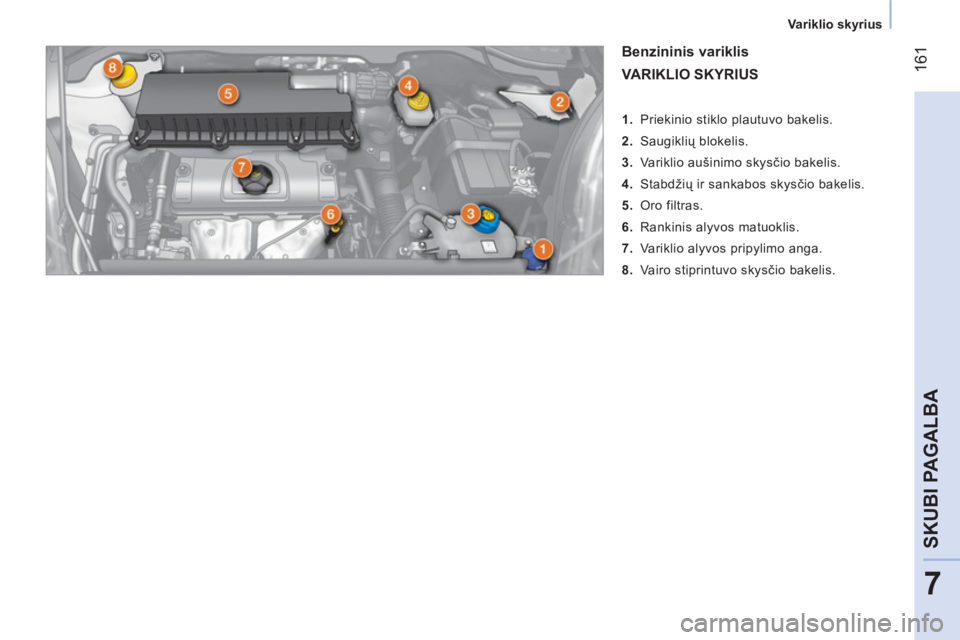

Variklio skyrius



Benzininis variklis
VARIKLIO SKYRIUS




1. Priekinio stiklo plautuvo bakelis.

2. Saugiklių blokelis.

3. Variklio aušinimo skysčio bakelis.

4. Stabdžių ir sankabos skysčio bakelis.

5. Oro filtras.

6. Rankinis alyvos matuoklis.

7. Variklio alyvos pripylimo anga.

8. Vairo stiprintuvo skysčio bakelis.

162

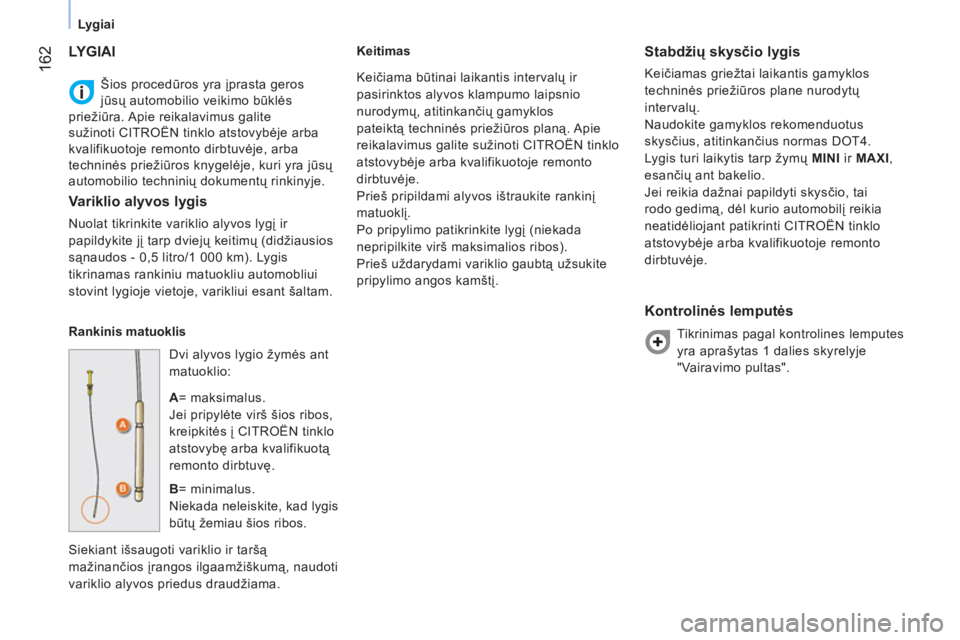

Lygiai

Šios procedūros yra įprasta geros
jūsų automobilio veikimo būklės
priežiūra. Apie reikalavimus galite
sužinoti CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje, arba
techninės priežiūros knygelėje, kuri yra jūsų
automobilio techninių dokumentų rinkinyje.

LYGIAI



Variklio alyvos lygis

Nuolat tikrinkite variklio alyvos lygį ir
papildykite jį tarp dviejų keitimų (didžiausios
sąnaudos - 0,5 litro/1 000 km). Lygis
tikrinamas rankiniu matuokliu automobliui
stovint lygioje vietoje, varikliui esant šaltam.


Rankinis matuoklis
Dvi alyvos lygio žymės ant
matuoklio:

A
= maksimalus.
Jei pripylėte virš šios ribos,
kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą
remonto dirbtuvę.

B
= minimalus.
Niekada neleiskite, kad lygis
būtų žemiau šios ribos.
Siekiant išsaugoti variklio ir taršą
mažinančios įrangos ilgaamžiškumą, naudoti
variklio alyvos priedus draudžiama.

Keitimas



Stabdžių skysčio lygis

Keičiamas griežtai laikantis gamyklos
techninės priežiūros plane nurodytų
intervalų.
Naudokite gamyklos rekomenduotus
skysčius, atitinkančius normas DOT4.
Lygis turi laikytis tarp žymų MINI
ir MAXI
,
esančių ant bakelio.
Jei reikia dažnai papildyti skysčio, tai
rodo gedimą, dėl kurio automobilį reikia
neatidėliojant patikrinti CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.



Kontrolinės lemputės

Tikrinimas pagal kontrolines lemputes
yra aprašytas 1 dalies skyrelyje
"Vairavimo pultas". Keičiama būtinai laikantis intervalų ir
pasirinktos alyvos klampumo laipsnio
nurodymų, atitinkančių gamyklos
pateiktą techninės priežiūros planą. Apie
reikalavimus galite sužinoti CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Prieš pripildami alyvos ištraukite rankinį
matuoklį.
Po pripylimo patikrinkite lygį (niekada
nepripilkite virš maksimalios ribos).
Prieš uždarydami variklio gaubtą užsukite
pripylimo angos kamštį.

163
7
SKUBI PAGALBA

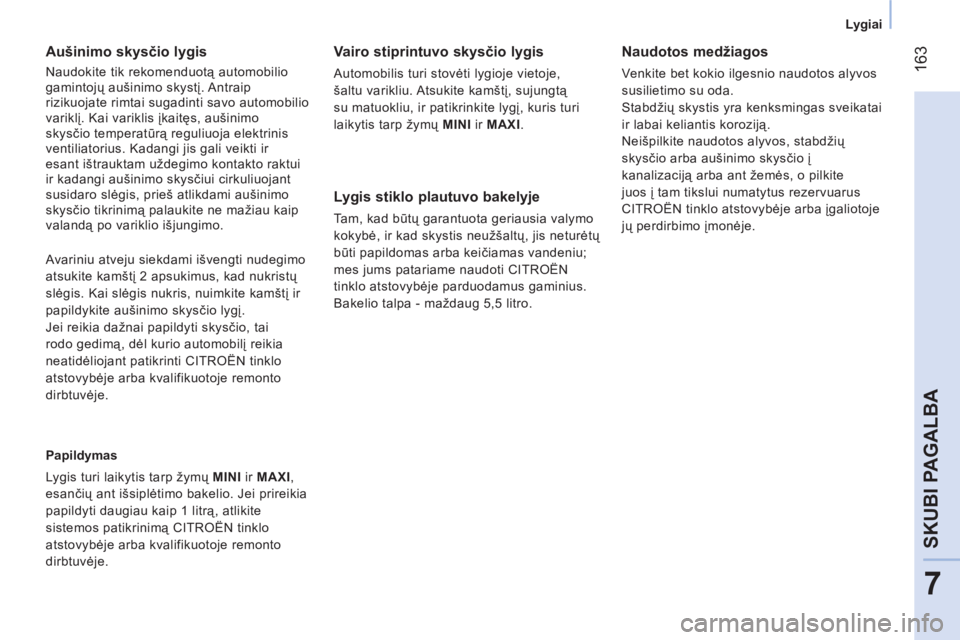

Lygiai




Aušinimo skysčio lygis

Naudokite tik rekomenduotą automobilio
gamintojų aušinimo skystį. Antraip
rizikuojate rimtai sugadinti savo automobilio
variklį. Kai variklis įkaitęs, aušinimo
skysčio temperatūrą reguliuoja elektrinis
ventiliatorius. Kadangi jis gali veikti ir
esant ištrauktam uždegimo kontakto raktui
ir kadangi aušinimo skysčiui cirkuliuojant
susidaro slėgis, prieš atlikdami aušinimo
skysčio tikrinimą palaukite ne mažiau kaip
valandą po variklio išjungimo.


Papildymas
Lygis turi laikytis tarp žymų MINI
ir MAXI
,
esančių ant išsiplėtimo bakelio. Jei prireikia
papildyti daugiau kaip 1 litrą, atlikite
sistemos patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.




Vairo stiprintuvo skysčio lygis

Automobilis turi stovėti lygioje vietoje,
šaltu varikliu. Atsukite kamštį, sujungtą
su matuokliu, ir patikrinkite lygį, kuris turi
laikytis tarp žymų MINI
ir MAXI
.



Lygis stiklo plautuvo bakelyje

Tam, kad būtų garantuota geriausia valymo
kokybė, ir kad skystis neužšaltų, jis neturėtų
būti papildomas arba keičiamas vandeniu;
mes jums patariame naudoti CITROËN
tinklo atstovybėje parduodamus gaminius.
Bakelio talpa - maždaug 5,5 litro. Avariniu atveju siekdami išvengti nudegimo
atsukite kamštį 2 apsukimus, kad nukristų
slėgis. Kai slėgis nukris, nuimkite kamštį ir
papildykite aušinimo skysčio lygį.
Jei reikia dažnai papildyti skysčio, tai
rodo gedimą, dėl kurio automobilį reikia
neatidėliojant patikrinti CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.



Naudotos medžiagos

Venkite bet kokio ilgesnio naudotos alyvos
susilietimo su oda.
Stabdžių skystis yra kenksmingas sveikatai
ir labai keliantis koroziją.
Neišpilkite naudotos alyvos, stabdžių
skysčio arba aušinimo skysčio į
kanalizaciją arba ant žemės, o pilkite
juos į tam tikslui numatytus rezervuarus
CITROËN tinklo atstovybėje arba įgaliotoje
jų perdirbimo įmonėje.

164

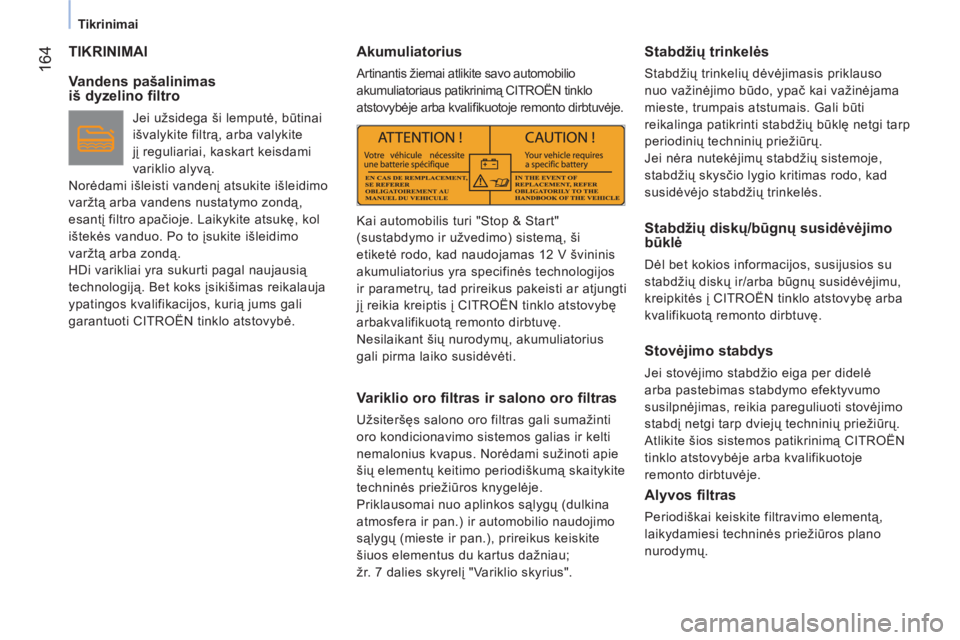

Tikrinimai


TIKRINIMAI



Vandens pašalinimas
iš dyzelino filtro

Jei užsidega ši lemputė, būtinai
išvalykite filtrą, arba valykite
jį reguliariai, kaskart keisdami
variklio alyvą.
Norėdami išleisti vandenį atsukite išleidimo
varžtą arba vandens nustatymo zondą,
esantį filtro apačioje. Laikykite atsukę, kol
ištekės vanduo. Po to įsukite išleidimo
varžtą arba zondą.
HDi varikliai yra sukurti pagal naujausią
technologiją. Bet koks įsikišimas reikalauja
ypatingos kvalifikacijos, kurią jums gali
garantuoti CITROËN tinklo atstovybė.



Akumuliatorius

Artinantis žiemai atlikite savo automobilio
akumuliatoriaus patikrinimą CITROËN tinklo
atstovybėje arba kvalifi kuotoje remonto dirbtuvėje.



Variklio oro filtras ir salono oro filtras

Užsiteršęs salono oro filtras gali sumažinti
oro kondicionavimo sistemos galias ir kelti
nemalonius kvapus. Norėdami sužinoti apie
šių elementų keitimo periodiškumą skaitykite
techninės priežiūros knygelėje.
Priklausomai nuo aplinkos sąlygų (dulkina
atmosfera ir pan.) ir automobilio naudojimo
sąlygų (mieste ir pan.), prireikus keiskite
šiuos elementus du kartus dažniau;
žr. 7 dalies skyrelį "Variklio skyrius".



Stabdžių trinkelės

Stabdžių trinkelių dėvėjimasis priklauso
nuo važinėjimo būdo, ypač kai važinėjama
mieste, trumpais atstumais. Gali būti
reikalinga patikrinti stabdžių būklę netgi tarp
periodinių techninių priežiūrų.
Jei nėra nutekėjimų stabdžių sistemoje,
stabdžių skysčio lygio kritimas rodo, kad
susidėvėjo stabdžių trinkelės.



Stabdžių diskų/būgnų susidėvėjimo
būklė


Dėl bet kokios informacijos, susijusios su
stabdžių diskų ir/arba būgnų susidėvėjimu,
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.



Stovėjimo stabdys

Jei stovėjimo stabdžio eiga per didelė
arba pastebimas stabdymo efektyvumo
susilpnėjimas, reikia pareguliuoti stovėjimo
stabdį netgi tarp dviejų techninių priežiūrų.
Atlikite šios sistemos patikrinimą CITROËN
tinklo atstovybėje arba kvalifikuotoje
remonto dirbtuvėje.



Alyvos filtras

Periodiškai keiskite filtravimo elementą,
laikydamiesi techninės priežiūros plano
nurodymų.





Kai automobilis turi "Stop & Start"
(sustabdymo ir užvedimo) sistemą, ši
etiketė rodo, kad naudojamas 12 V švininis
akumuliatorius yra specifinės technologijos
ir parametrų, tad prireikus pakeisti ar atjungti
jį reikia kreiptis į CITROËN tinklo atstovybę
arbakvalifikuotą remonto dirbtuvę.
Nesilaikant šių nurodymų, akumuliatorius
gali pirma laiko susidėvėti.

165
7
SKUBI PAGALBA

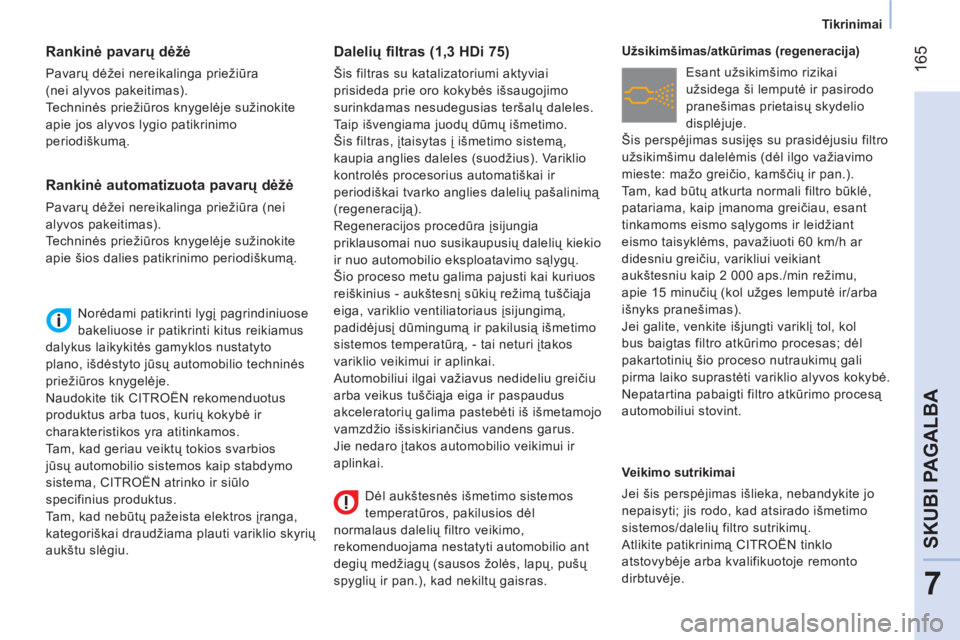

Tikrinimai








Rankinė pavarų dėžė

Pavarų dėžei nereikalinga priežiūra
(nei alyvos pakeitimas).
Techninės priežiūros knygelėje sužinokite
apie jos alyvos lygio patikrinimo
periodiškumą.
Norėdami patikrinti lygį pagrindiniuose
bakeliuose ir patikrinti kitus reikiamus
dalykus laikykitės gamyklos nustatyto
plano, išdėstyto jūsų automobilio techninės
priežiūros knygelėje.


Naudokite tik CITROËN rekomenduotus
produktus arba tuos, kurių kokybė ir
charakteristikos yra atitinkamos.


Tam, kad geriau veiktų tokios svarbios
jūsų automobilio sistemos kaip stabdymo
sistema, CITROËN atrinko ir siūlo
specifinius produktus.
Tam, kad nebūtų pažeista elektros įranga,
kategoriškai draudžiama plauti variklio skyrių
aukštu slėgiu.







Dalelių filtras (1,3 HDi 75)

Šis filtras su katalizatoriumi aktyviai
prisideda prie oro kokybės išsaugojimo
surinkdamas nesudegusias teršalų daleles.
Taip išvengiama juodų dūmų išmetimo.
Šis filtras, įtaisytas į išmetimo sistemą,
kaupia anglies daleles (suodžius). Variklio
kontrolės procesorius automatiškai ir
periodiškai tvarko anglies dalelių pašalinimą
(regeneraciją).
Regeneracijos procedūra įsijungia
priklausomai nuo susikaupusių dalelių kiekio
ir nuo automobilio eksploatavimo sąlygų.
Šio proceso metu galima pajusti kai kuriuos
reiškinius - aukštesnį sūkių režimą tuščiąja
eiga, variklio ventiliatoriaus įsijungimą,
padidėjusį dūmingumą ir pakilusią išmetimo
sistemos temperatūrą, - tai neturi įtakos
variklio veikimui ir aplinkai.
Automobiliui ilgai važiavus nedideliu greičiu
arba veikus tuščiąja eiga ir paspaudus
akceleratorių galima pastebėti iš išmetamojo
vamzdžio išsiskirianč
ius vandens garus.
Jie nedaro įtakos automobilio veikimui ir
aplinkai.
Užsikimšimas/atkūrimas (regeneracija)
Esant užsikimšimo rizikai
užsidega ši lemputė ir pasirodo
pranešimas prietaisų skydelio
displėjuje.
Šis perspėjimas susijęs su prasidėjusiu filtro
užsikimšimu dalelėmis (dėl ilgo važiavimo
mieste: mažo greičio, kamščių ir pan.).
Tam, kad būtų atkurta normali filtro būklė,
patariama, kaip įmanoma greičiau, esant
tinkamoms eismo sąlygoms ir leidžiant
eismo taisyklėms, pavažiuoti 60 km/h ar
didesniu greičiu, varikliui veikiant
aukštesniu kaip 2 000 aps./min režimu,
apie 15 minučių (kol užges lemputė ir/arba
išnyks pranešimas).
Jei galite, venkite išjungti variklį tol, kol
bus baigtas filtro atkūrimo procesas; dėl
pakartotinių šio proceso nutraukimų gali
pirma laiko suprastėti variklio alyvos kokybė.
Nepatartina pabaigti filtro atkūrimo procesą
automobiliui stovint.

Veikimo sutrikimai
Jei šis persp
ėjimas išlieka, nebandykite jo
nepaisyti; jis rodo, kad atsirado išmetimo
sistemos/dalelių filtro sutrikimų.
Atlikite patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.








Rankinė automatizuota pavarų dėžė

Pavarų dėžei nereikalinga priežiūra (nei
alyvos pakeitimas).
Techninės priežiūros knygelėje sužinokite
apie šios dalies patikrinimo periodiškumą.
Dėl aukštesnės išmetimo sistemos
temperatūros, pakilusios dėl
normalaus dalelių filtro veikimo,
rekomenduojama nestatyti automobilio ant
degių medžiagų (sausos žolės, lapų, pušų
spyglių ir pan.), kad nekiltų gaisras.

166

167
8
IŠDĖSTYMAS



Išorė

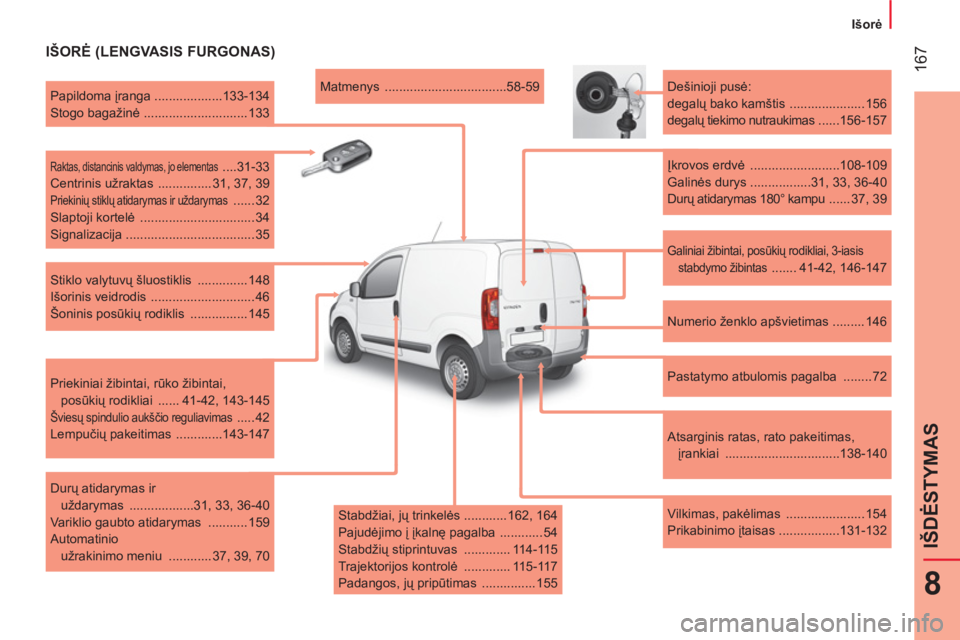

IŠORĖ (LENGVASIS FURGONAS)


Galiniai žibintai, posūkių rodikliai, 3-iasis
stabdymo žibintas
....... 41-42, 146-147
Dešinioji pusė:
degalų bako kamštis ..................... 156
degalų tiekimo nutraukimas ......156-157

Įkrovos erdvė .........................108-109
Galinės durys .................31, 33, 36-40
Durų atidarymas 180° kampu ...... 37, 39

Numerio ženklo apšvietimas ......... 146

Pastatymo atbulomis pagalba ........ 72

Atsarginis ratas, rato pakeitimas,
įrankiai ................................138-140

Vilkimas, pakėlimas ...................... 154
Prikabinimo įtaisas .................131-132
Matmenys ..................................58-59

Papildoma įranga ...................133-134
Stogo bagažinė ............................. 133


Raktas, distancinis valdymas, jo elementas ....31-33
Centrinis užraktas ............... 31, 37, 39

Priekinių stiklų atidarymas ir uždarymas ...... 32
Slaptoji kortelė ................................ 34
Signalizacija .................................... 35

Stiklo valytuvų šluostiklis .............. 148
Išorinis veidrodis ............................. 46
Šoninis posūkių rodiklis ................ 145

Priekiniai žibintai, rūko žibintai,
posūkių rodikliai ...... 41-42, 143-145

Šviesų spindulio aukščio reguliavimas ..... 42
Lempučių pakeitimas .............143-147

Durų atidarymas ir
uždarymas ..................31, 33, 36-40
Variklio gaubto atidarymas ........... 159
Automatinio
užrakinimo meniu ............ 37, 39, 70

Stabdžiai, jų trinkelės ............ 162, 164
Pajudėjimo į įkalnę pagalba ............ 54
Stabdžių stiprintuvas ............. 114-115
Trajektorijos kontrolė ............. 115-117
Padangos, jų pripūtimas ............... 155

168



Išorė

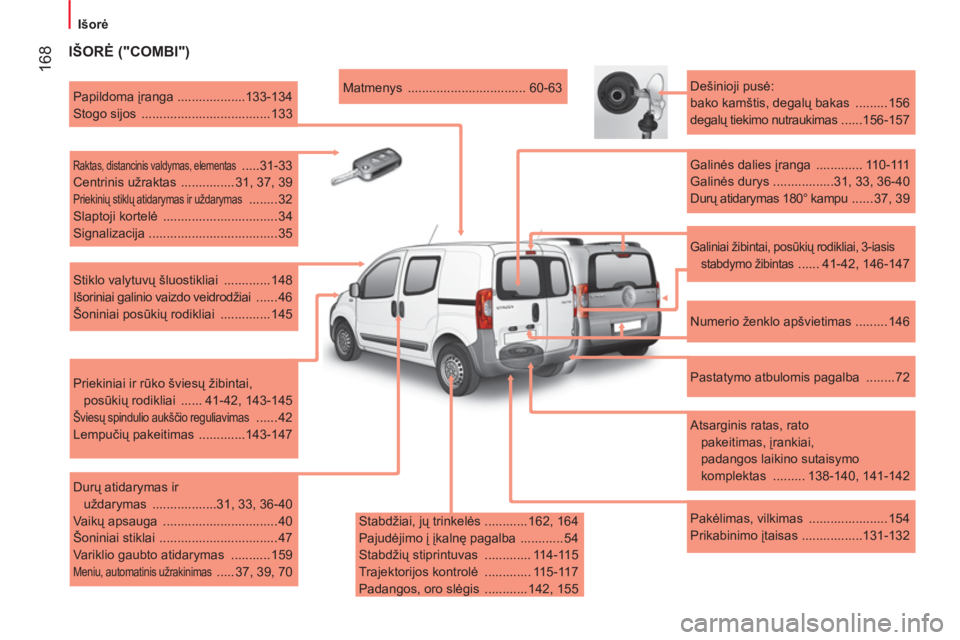

IŠORĖ ("COMBI")


Stabdžiai, jų trinkelės ............ 162, 164
Pajudėjimo į įkalnę pagalba ............ 54
Stabdžių stiprintuvas ............. 114-115
Trajektorijos kontrolė ............. 115-117
Padangos, oro slėgis ............ 142, 155
Matmenys ................................. 60-63

Papildoma įranga ...................133-134
Stogo sijos .................................... 133


Raktas, distancinis valdymas, elementas .....31-33
Centrinis užraktas ............... 31, 37, 39

Priekinių stiklų atidarymas ir uždarymas ........ 32
Slaptoji kortelė ................................ 34
Signalizacija .................................... 35

Stiklo valytuvų šluostikliai ............. 148
Išoriniai galinio vaizdo veidrodžiai ...... 46
Šoniniai posūkių rodikliai .............. 145

Priekiniai ir rūko šviesų žibintai,
posūkių rodikliai ...... 41-42, 143-145

Šviesų spindulio aukščio reguliavimas ...... 42
Lempučių pakeitimas .............143-147

Durų atidarymas ir
uždarymas ..................31, 33, 36-40
Vaikų apsauga ................................ 40
Šoniniai stiklai ................................. 47
Variklio gaubto atidarymas ........... 159

Meniu, automatinis užrakinimas ..... 37, 39, 70
Dešinioji pusė:
bako kamštis, degalų bakas ......... 156
degalų tiekimo nutraukimas ......156-157

Galinės dalies įranga ............. 110-111
Galinės durys .................31, 33, 36-40
Durų atidarymas 180° kampu ...... 37, 39

Numerio ženklo apšvietimas ......... 146

Pastatymo atbulomis pagalba ........ 72

Atsarginis ratas, rato
pakeitimas, įrankiai,
padangos laikino sutaisymo
komplektas ......... 138-140, 141-142

Pakėlimas, vilkimas ...................... 154
Prikabinimo įtaisas .................131-132


Galiniai žibintai, posūkių rodikliai, 3-iasis
stabdymo žibintas
...... 41-42, 146-147
