CITROEN NEMO 2013 Eksploatavimo vadovas (in Lithuanian)

139
7
SKUBI PAGALBA



Rato pakeitimas



Rato nuėmimas




1.
Pastatykite automobilį horizontalioje vietoje
su tvirta ir neslidžia danga. Užspauskite
stovėjimo stabdį. Išjunkite kontaktą ir
įjunkite pirmąją arba atbulinę pavarą,
priklausomai nuo nuolydžio krypties.

2.
Nuimkite rato gaubtą (didįjį)
naudodamiesi ratų veržliarakčiu 1
ir
traukdami už vietos šalia ventilio.
Užkiškite atsuktuvą 3
už gaubtelio
(mažojo) įpjovos ir spausdami kaip
svirtele nuimkite gaubtelį.

3.
Atpalaiduokite rato varžtus ratų
veržliarakčiu.
4.
Padėkite keltuvą po kėbulu, kaip parodyta
iliustracijoje, šalia žymos A
(lonžerono
įduboje), arčiausiai keičiamojo rato.

5.
Išsukite keltuvą 4
, kol jo pagrindas palies
žemę. Patikrinkite, kad keltuvas remtųsi
vertikaliai į žemę.

6.
Pakelkite automobilį.

7.
Išsukite varžtus ir nuimkite ratą.




Atsarginio rato grąžinimas į vietą



1.
Uždėkite laikiklį ant rato.

2.
Įdėkite lyną B
į vietą.

3.
Nuleiskite dangtelį A
.

4.
Padėkite ratą į vietą.

5.
Sukite veržliaraktį pagal laikrodžio
rodyklę ir iki galo pakelkite atsarginį ratą.

140



Rato pakeitimas



Rato uždėjimas į vietą


6.
Uždėkite rato gaubtą pradėdami įpjova
prie ventilio, ir užspauskite jį delnu.

7.
Padėkite į vietą įrankius ir ratą.

8.
Patikrinkite oro slėgį padangoje
(žr. skirsnį "Identifikacijos duomenys") ir
atlikite rato balansavimą. Norėdami sužinoti apie padangų
duomenis skaitykite 8 dalies skyrelį
"Identifikacijos duomenys".
Skubiai atlikte ratų užveržimo ir oro slėgio
atsarginėje padangoje patikrinimą CITROËN
tinklo atstovybėje arba kvalifikuotoje
remonto dirbtuvėje.


1.
Naudodamiesi centravimo įrankiu 2
uždėkite ratą į vietą.

2.
Įsukite 3 varžtus ranka ir išimkite
centravimo įrankį. Įsukite ketvirtąjį varžtą.


3.
Paveržkite varžtus ratų veržliarakčiu 1
.

4.
Susukite keltuvą 4
ir išimkite jį.

5.
Užveržkite rato varžtus ratų veržliarakčiu. Taip pat nedelsdami pasirūpinkite,
kad CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje būtų
atliktas originalaus rato remontas ir jis
būtų grąžintas į vietą.

141
7
SKUBI PAGALBA



Rato pakeitimas

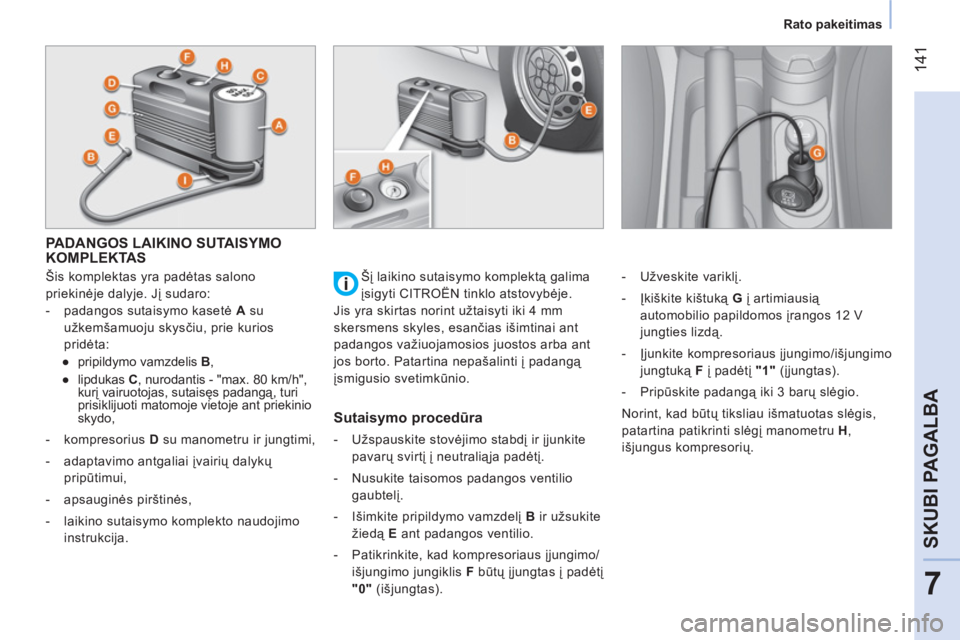

PADANGOS LAIKINO SUTAISYMO
KOMPLEKTAS

Šis komplektas yra padėtas salono
priekinėje dalyje. Jį sudaro:


- padangos sutaisymo kasetė A
su
užkemšamuoju skysčiu, prie kurios
pridėta:


●
pripildymo vamzdelis B
,

●
lipdukas C
, nurodantis - "max. 80 km/h",
kurį vairuotojas, sutaisęs padangą, turi
prisiklijuoti matomoje vietoje ant priekinio
skydo,

- kompresorius D
su manometru ir jungtimi,

- adaptavimo antgaliai įvairių dalykų
pripūtimui,

- apsauginės pirštinės,

- laikino sutaisymo komplekto naudojimo
instrukcija.


Sutaisymo procedūra



- Užspauskite stovėjimo stabdį ir įjunkite
pavarų svirtį į neutraliąja padėtį.

- Nusukite taisomos padangos ventilio
gaubtelį.

- Išimkite pripildymo vamzdelį B
ir užsukite
žiedą E
ant padangos ventilio.

- Patikrinkite, kad kompresoriaus įjungimo/
išjungimo jungiklis F
būtų įjungtas į padėtį
"0"
(išjungtas).
- Užveskite variklį.

- Įkiškite kištuką G
į artimiausią
automobilio papildomos įrangos 12 V
jungties lizdą.

- Įjunkite kompresoriaus įjungimo/išjungimo
jungtuką F
į padė
tį "1"
(įjungtas).

- Pripūskite padangą iki 3 barų slėgio.
Norint, kad būtų tiksliau išmatuotas slėgis,
patartina patikrinti slėgį manometru H
,
išjungus kompresorių. Šį laikino sutaisymo komplektą galima
įsigyti CITROËN tinklo atstovybėje.
Jis yra skirtas norint užtaisyti iki 4 mm
skersmens skyles, esančias išimtinai ant
padangos važiuojamosios juostos arba ant
jos borto. Patartina nepašalinti į padangą
įsmigusio svetimkūnio.

142



Rato pakeitimas



- Jeigu per 5 minutes
nepasiekiamas
1,5 baro
slėgis:


●
atjunkite kompresorių nuo ventilio ir
ištraukite jo laidą iš 12 V lizdo,

●
pavažiuokite automobiliu maždaug
10 metrų, kad užkemšamasis skystis
pasiskirstytų padangos viduje,

●
po to pakartokite pripūtimo procedūrą.



- Jei per 10 minučių
nepasiekiamas
1,8 barų
slėgis:


●
sustabdykite sutaisymo procedūrą;
padanga yra pernelyg stipriai pažeista ir
negali būti sutaisyta,

●
kreipkitės į CITROËN tinklo atstovybę
arba kvalifi kuotą remonto dirbtuvę.



- Jei padanga buvo pripūsta iki 3 barų
, tuoj
pat važiuokite automobiliu.
Pavažiavę maždaug 10 minučių sustokite ir
iš naujo patikrinkite padangos slėg
į.
Jei reikia, nustatykite tinkamą padangos
slėgį, ir kai tik galite, atlikite patikrinimą
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Būtinai informuokite specialistą, kad jūs
sutaisėte padangą naudodamiesi laikino
sutaisymo komplektu ir perduokite jam šio
komplekto naudojimo instrukciją.


Padangos slėgio patikrinimas ir
pakoregavimas
Norint patikrinti ir nustatyti reikiamą
padangos slėgį kompresorius turi būti
naudojamas taip:


- atjunkite vamzdelį I
,

- prijunkite jį tiesiogiai prie padangos
ventilio,
taip kasetė bus prijungta prie kompresoriaus
ir užkemšamasis skysti nebus įpurškiamas.


Padangos sutaisymo kasetės
pakeitimas
Atjunkite vamzdelį I
.
Sukite tuščią kasetę prieš laikrodžio rodyklę
ir išimkite ją.
Įkiškite naują kasetę ir pasukite ją laikrodžio
rodyklių kryptimi.
Vėl prijunktie vamzdelį I
ir sujunkite su
vamzdeliu B
jo vietoje.

Sutaisymo kasetėje yra etilenglikolio, -
tai yra nuodinga medžiaga, jei ji
praryjama, taip pat dirginanti akis.
Laikykite šį gaminį vaikams nepasiekiamoje
vietoje.
Panaudoję sutaisymo komplektą neišmeskite
naudotos kasetės bet kur, pristatykite ją
į CITROËN tinklo atstovybę arba tokių
medžiagų utilizavimo įmonę. Jei reikia sumažinti padangos slėgį:


- prijunkite vamzdelį I
prie padangos
ventilio,

- paspauskite geltoną mygtuką, esantį

kompresoriaus jungiklio F
viduryje.

143
7
SKUBI PAGALBA



Lemputės pakeitimas



Priekiniai žibintai

Atidarykite variklio gaubtą. Norėdami
pasiekti lemputes užkiškite ranką už optinio
žibintų bloko.
Norėdami pasiekti lemputes nuimkite
apsauginius dangtelius.
Įdėdami kiekvieną lemputę viską atlikite
atgaline tvarka.

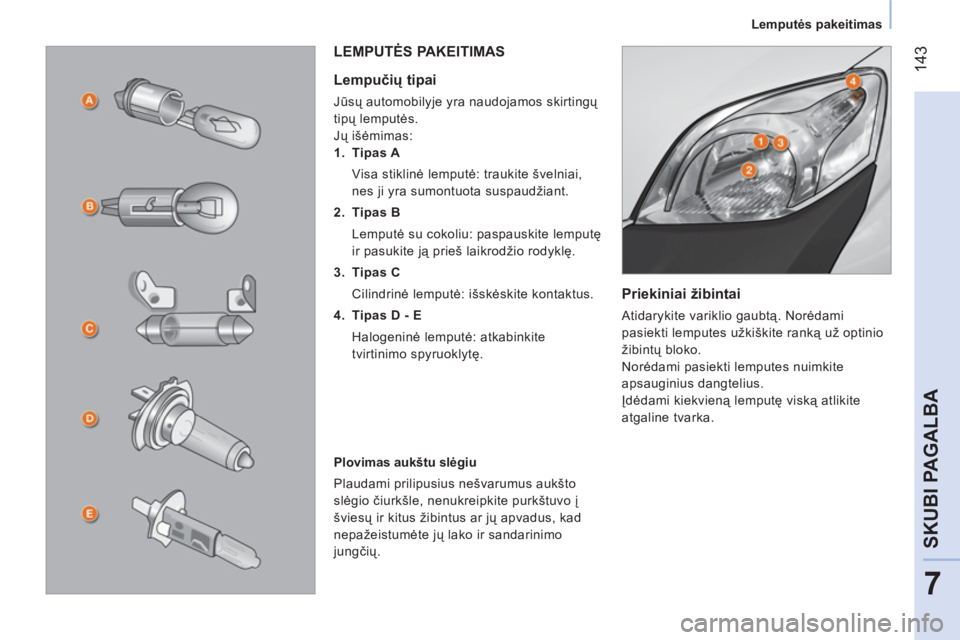

LEMPUTĖS PAKEITIMAS


Lempučių tipai

Jūsų automobilyje yra naudojamos skirtingų
tipų lemputės.
Jų išėmimas:


1.
Tipas A
Visa stiklinė lemputė: traukite švelniai,
nes ji yra sumontuota suspaudžiant.

2.
Tipas B
Lemputė su cokoliu: paspauskite lemputę
ir pasukite ją prieš laikrodžio rodyklę.

3.
Tipas C
Cilindrinė lemputė: išskėskite kontaktus.

4.
Tipas D - E
Halogeninė lemputė: atkabinkite
tvirtinimo spyruoklytę.

Plovimas aukštu slėgiu
Plaudami prilipusius nešvarumus aukšto
slėgio čiurkšle, nenukreipkite purkštuvo į
šviesų ir kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių.

144

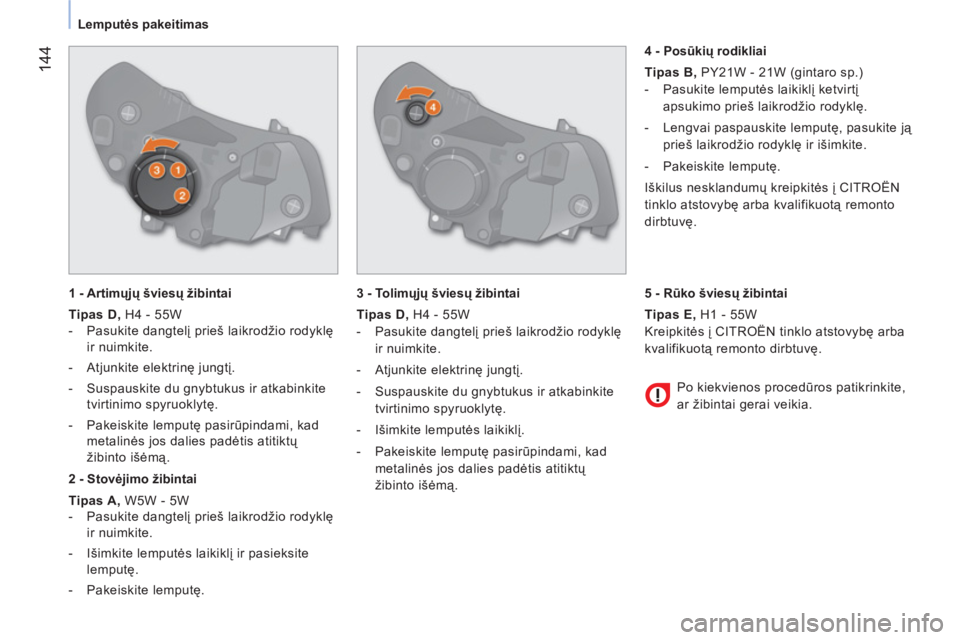

Lemputės pakeitimas


1 - Artimųjų šviesų žibintai

Tipas D , H4 - 55W


- Pasukite dangtelį prieš laikrodžio rodyklę
ir nuimkite.

- Atjunkite elektrinę jungtį.

- Suspauskite du gnybtukus ir atkabinkite
tvirtinimo spyruoklytę.

- Pakeiskite lemputę pasirūpindami, kad
metalinės jos dalies padėtis atitiktų
žibinto išėmą.


2 - Stovėjimo žibintai

Tipas A , W5W - 5W


- Pasukite dangtelį prieš laikrodžio rodyklę
ir nuimkite.

- Išimkite lemputės laikiklį ir pasieksite
lemputę.

- Pakeiskite lemputę.

3 - Tolimųjų šviesų žibintai

Tipas D , H4 - 55W



- Pasukite dangtelį prieš laikrodžio rodyklę
ir nuimkite.

- Atjunkite elektrinę jungtį.

- Suspauskite du gnybtukus ir atkabinkite
tvirtinimo spyruoklytę.

- Išimkite lemputės laikiklį.

- Pakeiskite lemputę pasirūpindami, kad
metalinės jos dalies padėtis atitiktų
žibinto išėmą.

4 - Posūkių rodikliai

Tipas B,
PY21W - 21W (gintaro sp.)


- Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.

- Lengvai paspauskite lemputę, pasukite ją
prieš laikrodžio rodyklę ir išimkite.

- Pakeiskite lemputę.
Iškilus nesklandumų kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.


Po kiekvienos procedūros patikrinkite,
ar žibintai gerai veikia.

5 - Rūko šviesų žibintai

Tipas E,
H1 - 55W
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

145
7
SKUBI PAGALBA



Lemputės pakeitimas

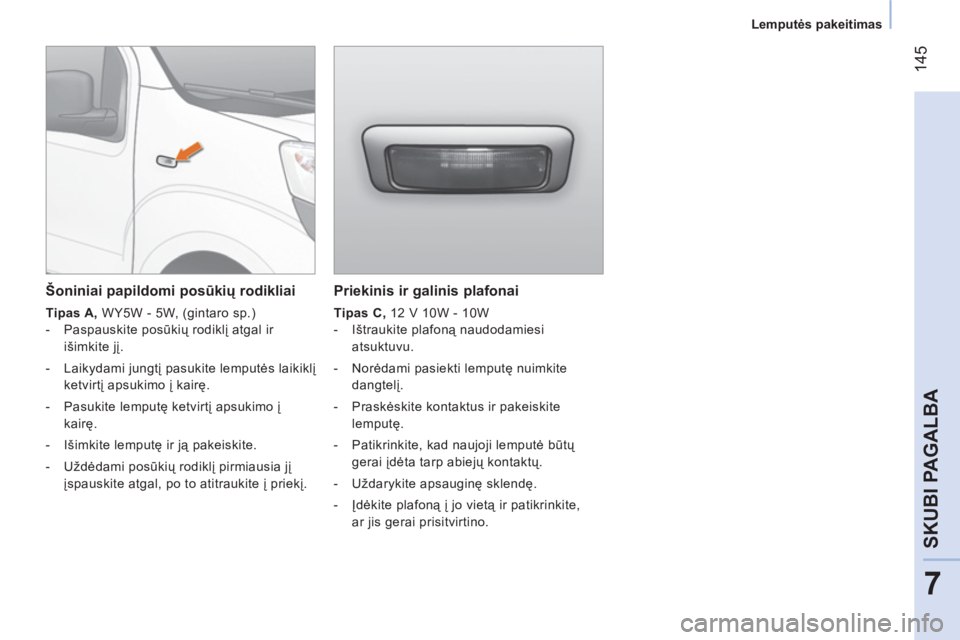

Priekinis ir galinis plafonai


Tipas C
, 12 V 10W - 10W


- Ištraukite plafoną naudodamiesi
atsuktuvu.

- Norėdami pasiekti lemputę nuimkite
dangtelį.

- Praskėskite kontaktus ir pakeiskite
lemputę.

- Patikrinkite, kad naujoji lemputė būtų
gerai įdėta tarp abiejų kontaktų.

- Uždarykite apsauginę sklendę.

- Įdėkite plafoną į jo vietą ir patikrinkite,
ar jis gerai prisitvirtino.



Šoniniai papildomi posūkių rodikliai


Tipas A
, WY5W - 5W, (gintaro sp.)


- Paspauskite posūkių rodiklį atgal ir
išimkite jį.

- Laikydami jungtį pasukite lemputės laikiklį
ketvirtį apsukimo į kairę.

- Pasukite lemputę ketvirtį apsukimo į
kairę.

- Išimkite lemputę ir ją pakeiskite.

- Uždėdami posūkių rodiklį pirmiausia jį
įspauskite atgal, po to atitraukite į priekį.

146



Lemputės pakeitimas

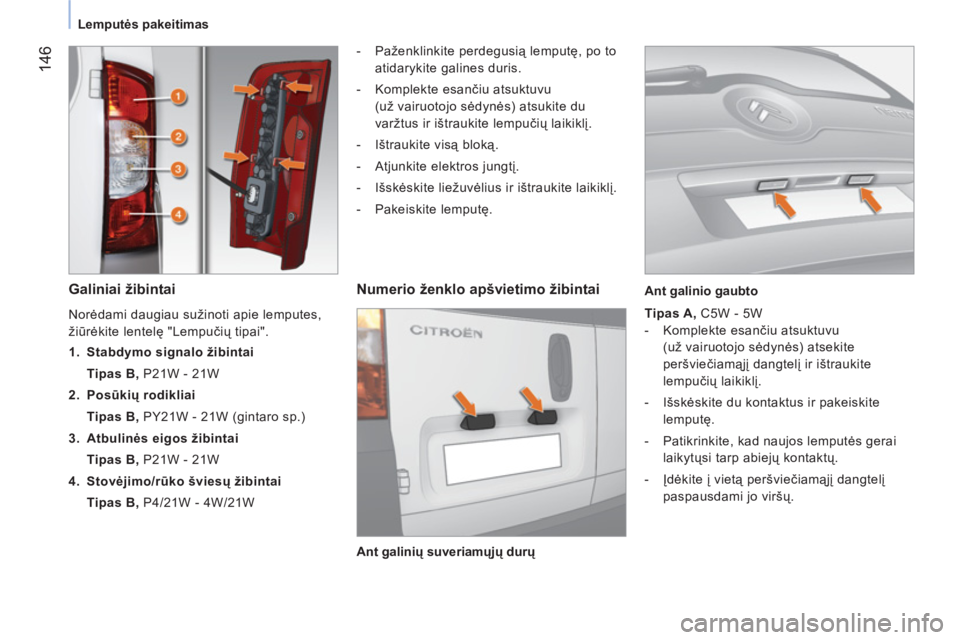

Galiniai žibintai



- Paženklinkite perdegusią lemputę, po to
atidarykite galines duris.

- Komplekte esančiu atsuktuvu
(už vairuotojo sėdynės) atsukite du
varžtus ir ištraukite lempučių laikiklį.

- Ištraukite visą bloką.

- Atjunkite elektros jungtį.

- Išskėskite liežuvėlius ir ištraukite laikiklį.

- Pakeiskite lemputę.


Numerio ženklo apšvietimo žibintai


Tipas A, C5W - 5W


- Komplekte esančiu atsuktuvu
(už vairuotojo sėdynės) atsekite
peršviečiamąjį dangtelį ir ištraukite
lempučių laikiklį.

- Išskėskite du kontaktus ir pakeiskite
lemputę.

- Patikrinkite, kad naujos lemputės gerai
laikytųsi tarp abiejų kontaktų.

- Įdėkite į vietą peršviečiamąjį dangtelį
paspausdami jo viršų.
Norėdami daugiau sužinoti apie lemputes,
žiūrėkite lentelę "Lempučių tipai".


1. Stabdymo signalo žibintai
Tipas B , P21W - 21W

2. Posū
kių rodikliai
Tipas B , PY21W - 21W (gintaro sp.)

3. Atbulinės eigos žibintai
Tipas B , P21W - 21W

4. Stovėjimo/rūko šviesų žibintai
Tipas B , P4/21W - 4W/21W

Ant galinių suveriamųjų durų

Ant galinio gaubto

147
7
SKUBI PAGALBA



Lemputės pakeitimas

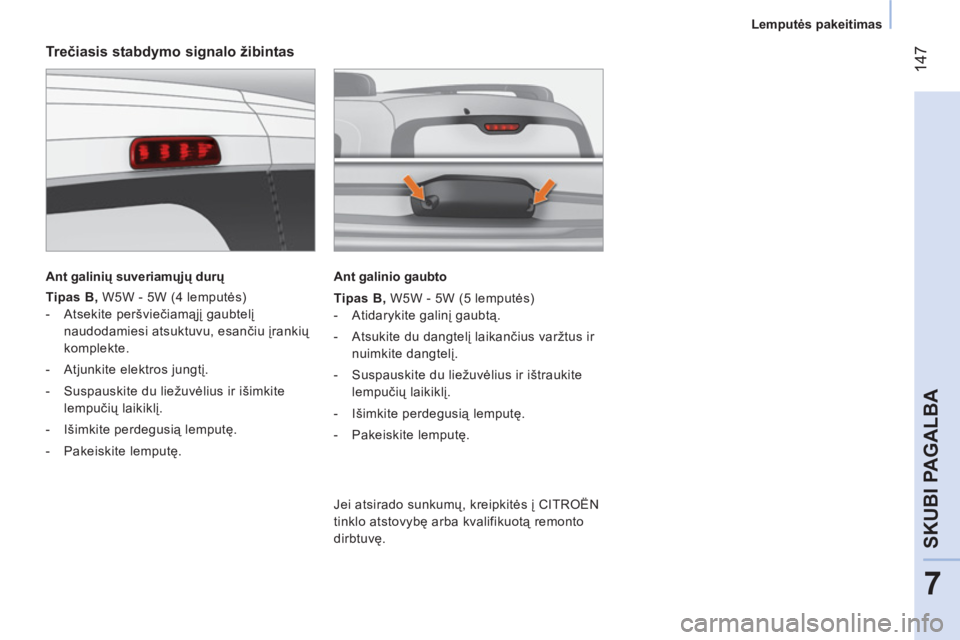

Tr ečiasis stabdymo signalo žibintas


Ant galinių suveriamųjų durų



Tipas B , W5W - 5W (4 lemputės)


- Atsekite peršviečiamąjį gaubtelį
naudodamiesi atsuktuvu, esančiu įrankių
komplekte.

- Atjunkite elektros jungtį.

- Suspauskite du liežuvėlius ir išimkite
lempučių laikiklį.

- Išimkite perdegusią lemputę.

- Pakeiskite lemputę.

Ant galinio gaubto

Tipas B,
W5W - 5W (5 lemputės)


- Atidarykite galinį gaubtą.

- Atsukite du dangtelį laikančius varžtus ir
nuimkite dangtelį.

- Suspauskite du liežuvėlius ir ištraukite
lempučių laikiklį.

- Išimkite perdegusią lemputę.

- Pakeiskite lemputę.


Jei atsirado sunkumų, kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.

148

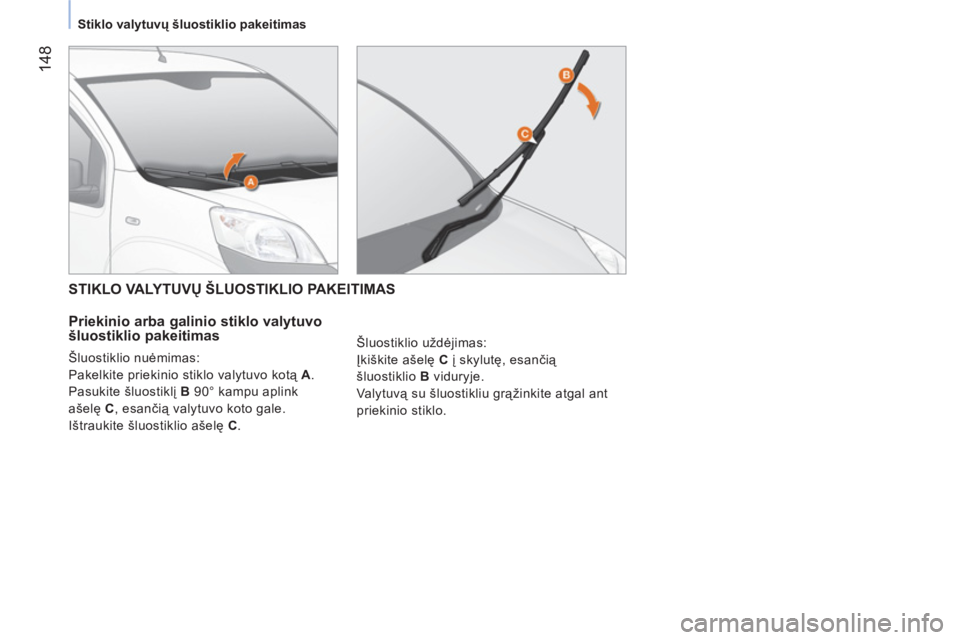

Stiklo valytuvų šluostiklio pakeitimas




STIKLO VALYTUVŲ ŠLUOSTIKLIO PAKEITIMAS

Priekinio arba galinio stiklo valytuvo
šluostiklio pakeitimas
Šluostiklio nuėmimas:
Pakelkite priekinio stiklo valytuvo kotą A .
Pasukite šluostiklį B 90° kampu aplink
ašelę C , esančią valytuvo koto gale.
Ištraukite šluostiklio ašelę C . Šluostiklio uždėjimas:
Įkiškite ašelę C į skylutę, esančią
šluostiklio B viduryje.
Valytuvą su šluostikliu grąžinkite atgal ant
priekinio stiklo.
