CITROEN NEMO 2013 Návod na použitie (in Slovak)

159
7
RÝCHLA POMOC


Otváranie kapoty

OTVORENIE KAPOTY

Z interiéru

Potiahnite ovládač, umiestnený pod
prístrojovou doskou smerom k vám.


Z exteriéru

Mierne nadvihnite kapotu, pričom vložte
ruku na plocho pod kapotu, čím uľahčíte
otváranie.
Potlačte páčku smerom doľava a následne
kapotu otvorte na maximum.
Pridržte kapotu v otvorenej polohe a
zatlačením ovládača uzamknutia A
skontrolujte či je správne zaistená.


Zatváranie

Kapotu mierne nadvihnite a potiahnutím
ovládača A
ju odistíte.
Privrite kapotu a v záverečnej fáze ju
uvoľnite. Skontrolujte správne zatvorenie
kapoty.
Vyhnite sa manipulácii s kapotou pri
silnom vetre.




Pred každým zásahom pod kapotou
bezpodmienečne prerušte kontakt
kľúčom, aby ste sa vyhli akémukoľvek riziku,
spojenému so zranením, spôsobeným
automatickým spustením režimu ŠTART.

160

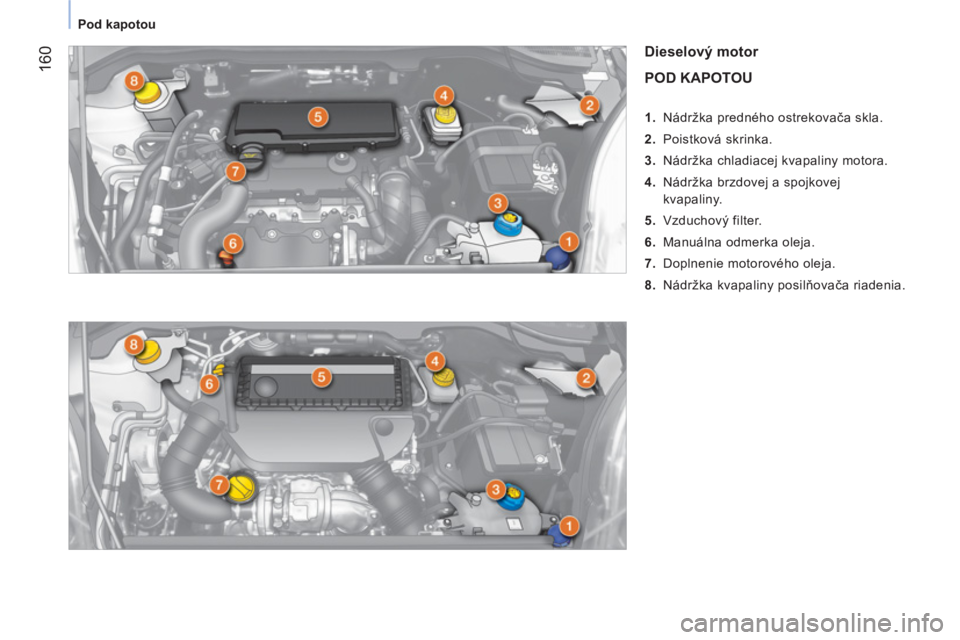

Pod kapotou


Dieselový motor
POD KAPOTOU




1.
Nádržka predného ostrekovača skla.

2.
Poistková skrinka.

3.
Nádržka chladiacej kvapaliny motora.

4.
Nádržka brzdovej a spojkovej
kvapaliny.

5.
Vzduchový filter.

6.
Manuálna odmerka oleja.

7.
Doplnenie motorového oleja.

8.
Nádržka kvapaliny posilňovača riadenia.

161
7
RÝCHLA POMOC
Pod kapotou


Benzínový motor
POD KAPOTOU



1.
Nádržka predného ostrekovača skla.

2.
Poistková skrinka.

3.
Nádržka chladiacej kvapaliny motora.

4.
Nádržka brzdovej a spojkovej
kvapaliny.

5.
Vzduchový filter.

6.
Manuálna odmerka oleja.

7.
Doplnenie motorového oleja.

8.
Nádržka kvapaliny posilňovača riadenia.

162

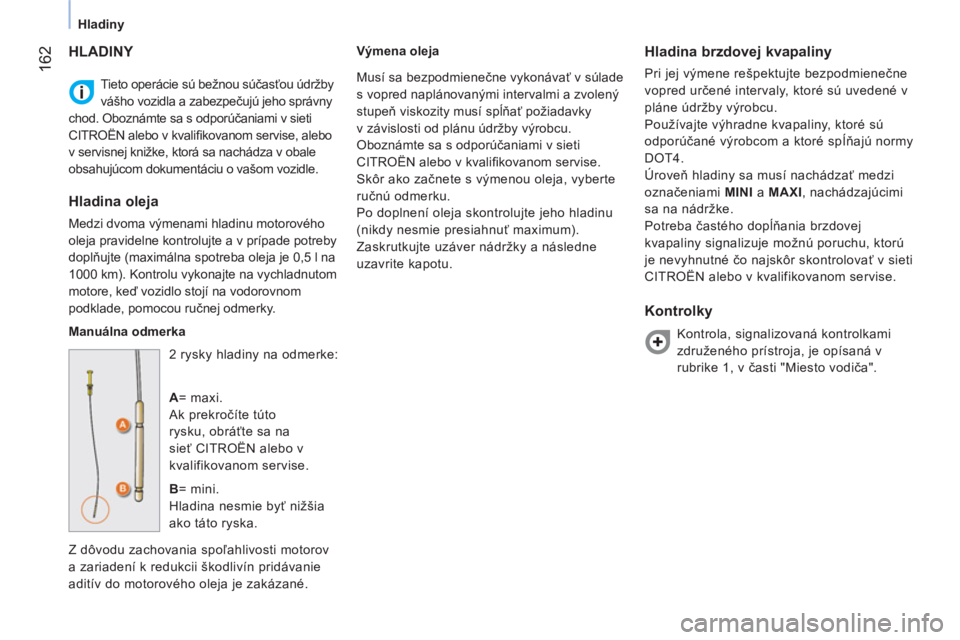

Hladiny
Tieto operácie sú bežnou súčasťou údržby
vášho vozidla a zabezpečujú jeho správny
chod. Oboznámte sa s odporúčaniami v sieti
CITROËN alebo v kvalifi kovanom servise, alebo
v servisnej knižke, ktorá sa nachádza v obale
obsahujúcom dokumentáciu o vašom vozidle.
HLADINY

Hladina oleja

Medzi dvoma výmenami hladinu motorového
oleja pravidelne kontrolujte a v prípade potreby
doplňujte (maximálna spotreba oleja je 0,5 l na
1000 km). Kontrolu vykonajte na vychladnutom
motore, keď vozidlo stojí na vodorovnom
podklade, pomocou ručnej odmerky.

Manuálna odmerka
2 rysky hladiny na odmerke:

A
= maxi.
Ak prekročíte túto
rysku, obráťte sa na
sieť CITROËN alebo v
kvalifikovanom servise.

B
= mini.
Hladina nesmie byť nižšia
ako táto ryska.
Z dôvodu zachovania spoľahlivosti motorov
a zariadení k redukcii škodlivín pridávanie
aditív do motorového oleja je zakázané.
Výmena oleja


Hladina brzdovej kvapaliny

Pri jej výmene rešpektujte bezpodmienečne
vopred určené intervaly, ktoré sú uvedené v
pláne údržby výrobcu.
Používajte výhradne kvapaliny, ktoré sú
odporúčané výrobcom a ktoré spÍňajú normy
DOT4.
Úroveň hladiny sa musí nachádzať medzi
označeniami MINI
a MAXI
, nachádzajúcimi
sa na nádržke.
Potreba častého dopĺňania brzdovej
kvapaliny signalizuje možnú poruchu, ktorú
je nevyhnutné čo najskôr skontrolovať v sieti
CITROËN alebo v kvalifikovanom servise
.


Kontrolky

Kontrola, signalizovaná kontrolkami
združeného prístroja, je opísaná v
rubrike 1, v časti "Miesto vodiča". Musí sa bezpodmienečne vykonávať v súlade
s vopred naplánovanými intervalmi a zvolený
stupeň viskozity musí spĺňať požiadavky
v závislosti od plánu údržby výrobcu.
Oboznámte sa s odporúčaniami v sieti
CITROËN alebo v kvalifi kovanom servise.
Skôr ako začnete s výmenou oleja, vyberte
ručnú odmerku.
Po doplnení oleja skontrolujte jeho hladinu
(nikdy nesmie presiahnuť maximum).
Zaskrutkujte uzáver nádržky a následne
uzavrite kapotu.

163
7
RÝCHLA POMOC

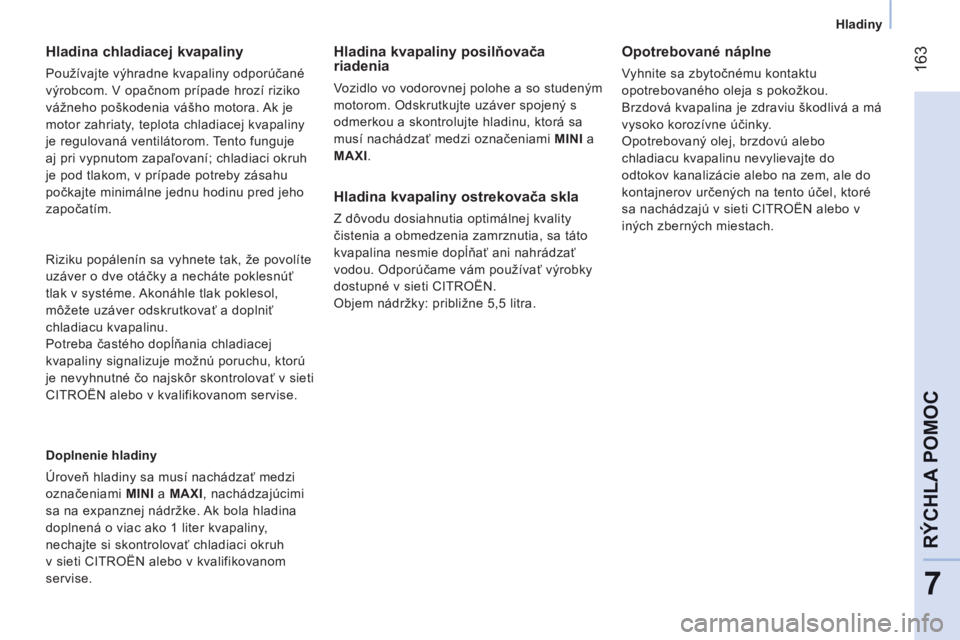

Hladiny



Hladina chladiacej kvapaliny

Používajte výhradne kvapaliny odporúčané
výrobcom. V opačnom prípade hrozí riziko
vážneho poškodenia vášho motora. Ak je
motor zahriaty, teplota chladiacej kvapaliny
je regulovaná ventilátorom. Tento funguje
aj pri vypnutom zapaľovaní; chladiaci okruh
je pod tlakom, v prípade potreby zásahu
počkajte minimálne jednu hodinu pred jeho
započatím.

Doplnenie hladiny
Úroveň hladiny sa musí nachádzať medzi
označeniami MINI
a MAXI
, nachádzajúcimi
sa na expanznej nádržke. Ak bola hladina
doplnená o viac ako 1 liter kvapaliny,
nechajte si skontrolovať chladiaci okruh
v sieti CITROËN alebo v kvalifikovanom
servise.



Hladina kvapaliny posilňovača
riadenia
Vozidlo vo vodorovnej polohe a so studeným
motorom. Odskrutkujte uzáver spojený s
odmerkou a skontrolujte hladinu, ktorá sa
musí nachádzať medzi označeniami MINI
a
MAXI
.


Hladina kvapaliny ostrekovača skla

Z dôvodu dosiahnutia optimálnej kvality
čistenia a obmedzenia zamrznutia, sa táto
kvapalina nesmie dopĺňať ani nahrádzať
vodou. Odporúčame vám používať výrobky
dostupné v sieti CITROËN.
Objem nádržky: približne 5,5 litra. Riziku popálenín sa vyhnete tak, že povolíte
uzáver o dve otáčky a necháte poklesnúť
tlak v systéme. Akonáhle tlak poklesol,
môžete uzáver odskrutkovať a doplniť
chladiacu kvapalinu.
Potreba častého dopĺňania chladiacej
kvapaliny signalizuje možnú poruchu, ktorú
je nevyhnutné čo najskôr skontrolovať v sieti
CITROËN alebo v kvalifikovanom servise.

Opotrebované náplne

Vyhnite sa zbytočnému kontaktu
opotrebovaného oleja s pokožkou.
Brzdová kvapalina je zdraviu škodlivá a má
vysoko korozívne účinky.
Opotrebovaný olej, brzdovú alebo
chladiacu kvapalinu nevylievajte do
odtokov kanalizácie alebo na zem, ale do
kontajnerov určených na tento účel, ktoré
sa nachádzajú v sieti CITROËN alebo v
iných zberných miestach.

164

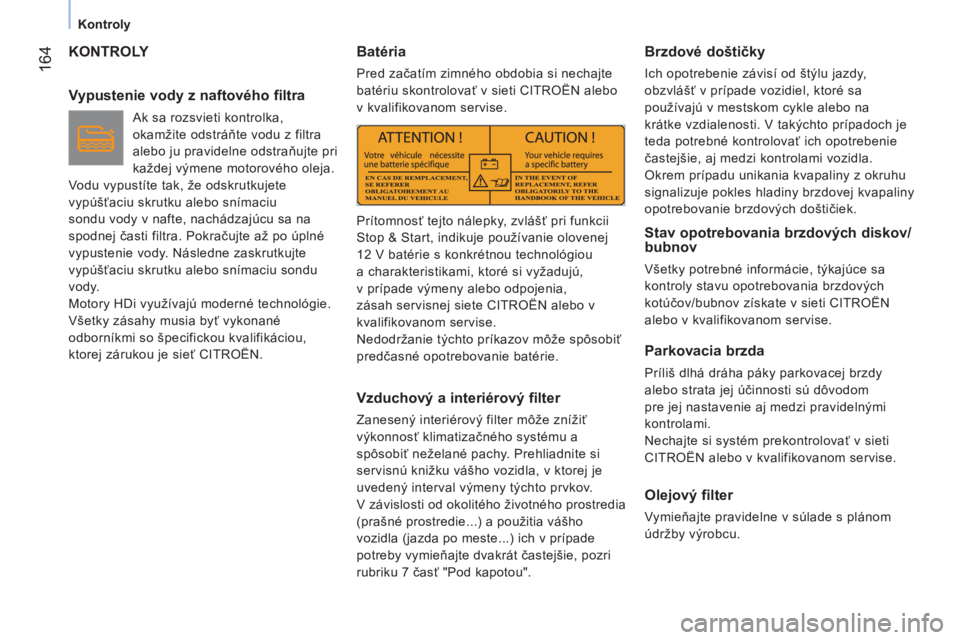

Kontroly
KONTROLY

Vypustenie vody z naftového filtra

Ak sa rozsvieti kontrolka,
okamžite odstráňte vodu z filtra
alebo ju pravidelne odstraňujte pri
každej výmene motorového oleja.
Vodu vypustíte tak, že odskrutkujete
vypúšťaciu skrutku alebo snímaciu
sondu vody v nafte, nachádzajúcu sa na
spodnej časti filtra. Pokračujte až po úplné
vypustenie vody. Následne zaskrutkujte
vypúšťaciu skrutku alebo snímaciu sondu
vody.
Motory HDi využívajú moderné technológie.
Všetky zásahy musia byť vykonané
odborníkmi so špecifickou kvalifikáciou,
ktorej zárukou je sieť CITROËN.


Batéria

Pred začatím zimného obdobia si nechajte
batériu skontrolovať v sieti CITROËN alebo
v kvalifikovanom servise.


Vzduchový a interiérový filter

Zanesený interiérový filter môže znížiť
výkonnosť klimatizačného systému a
spôsobiť neželané pachy. Prehliadnite si
servisnú knižku vášho vozidla, v ktorej je
uvedený interval výmeny týchto prvkov.
V závislosti od okolitého životného prostredia
(prašné prostredie...) a použitia vášho
vozidla (jazda po meste...) ich v prípade
potreby vymieňajte dvakrát častejšie, pozri
rubriku 7 časť "Pod kapotou".


Brzdové doštičky

Ich opotrebenie závisí od štýlu jazdy,
obzvlášť v prípade vozidiel, ktoré sa
používajú v mestskom cykle alebo na
krátke vzdialenosti. V takýchto prípadoch je
teda potrebné kontrolovať ich opotrebenie
častejšie, aj medzi kontrolami vozidla.
Okrem prípadu unikania kvapaliny z okruhu
signalizuje pokles hladiny brzdovej kvapaliny
opotrebovanie brzdových doštičiek.


Stav opotrebovania brzdových diskov/
bubnov
Všetky potrebné informácie, týkajúce sa
kontroly stavu opotrebovania brzdových
kotúčov/bubnov získate v sieti CITROËN
alebo v kvalifikovanom servise.


Parkovacia brzda

Príliš dlhá dráha páky parkovacej brzdy
alebo strata jej účinnosti sú dôvodom
pre jej nastavenie aj medzi pravidelnými
kontrolami.
Nechajte si systém prekontrolovať v sieti
CITROËN alebo v kvalifikovanom servise.


Olejový filter

Vymieňajte pravidelne v súlade s plánom
údržby výrobcu.




Prítomnosť tejto nálepky, zvlášť pri funkcii
Stop & Start, indikuje používanie olovenej
12 V batérie s konkrétnou technológiou
a charakteristikami, ktoré si vyžadujú,
v prípade výmeny alebo odpojenia,
zásah servisnej siete CITROËN alebo v
kvalifikovanom servise.
Nedodržanie týchto príkazov môže spôsobiť
predčasné opotrebovanie batérie.

165
7
RÝCHLA POMOC


Kontroly







Manuálna prevodovka

Údržba prevodovky nie je potrebná (bez
výmeny náplne).
Informácie o intervale prehliadok tohto prvku
nájdete v servisnej knižke.
Pre vykonanie kontroly základných
úrovní hladín a kontroly niektorých
prvkov, v súlade s plánom údržby výrobcu,
sa obráťte na strany zodpovedajúce motoru
vášho vozidla v servisnej príručke.
Používajte výhradne výrobky odporúčané
spoločnosťou CITROËN alebo výrobky
rovnakej kvality a podobného typu.
Pre optimalizáciu činnosti takých dôležitých
orgánov ako brzdový systém, CITROËN
vyberá a navrhuje len špecifické výrobky.
Z dôvodu prípadného poškodenia
elektrických zariadení je prísne zakázané
umývať motorovú časť prúdom vody pod
vysokým tlakom.





Filter na pevné častice (1,3 HDi 75)

Filter pevných častíc dopĺňa funkciu katalyzátora
znižovaním emisií výfukových plynov
zachytávaním pevných nespálených častíc. Z
výfuku teda už nevychádza čierny dym.
Tento filter, vložený do výfukovej linky,
akumuluje uhlíkaté častice. Kalkulátor
regulácie motora automaticky a periodicky
riadi elimináciu uhlíkatých častíc
(regenerácia).
Procedúra regenerácie je spustená v
závislosti od množstva nazhromaždených
častíc a podmienok užívania vozidla. Počas
tejto fázy môžete zistiť isté javy - zvýšenie
spomalenia, spustenie ventilátora motora,
zvýšenie dymenia a zvýšenie množstva
dymu a zvýšenie teploty výfuku - ktoré
nemajú vplyv na fungovanie vozidla a na
životné prostredie.
Po dlhej jazde nízkou rýchlosťou alebo
pri chode motora naprázdno, môže pri
akcelerácii výnimočne dôjsť k vzniku vodnej
pary. Táto skutočnosť nemá vplyv na jazdné
vlastnosti vozidla, ani na životné prostredie.
Saturácia / Regenerácia
V prípade rizika zanesenia sa na
združenom prístroji rozsvieti táto
kontrolka spolu so zobrazením
správy na displeji.
Táto výstraha je aktivovaná na začiatku
upchávania časticového filtra (podmienkou
je neobvykle dlhá jazda charakteru mestskej
premávky: znížená rýchlosť, zápchy…).
Na regeneráciu filtra sa odporúča, ak to
umožňujú podmienky premávky a predpisy,
jazdiť rýchlosťou 60 km/h alebo vyššou po
dobu aspoň 15 minút (pokým nezhasne
kontrolka/nezmizne výstražné hlásenie) v
režime motora vyššom ako 2000 ot./min.
Pokiaľ je to možné, vyhýbajte sa odpojeniu
motora pred koncom doby regenerácie
filtra, opakované prerušenia môžu spôsobiť
predčasné opotrebovanie filtra motorového
oleja. Neodporúča sa ukončiť regeneráciu
filtra pri zastavenom vozidle.

Anomálie fungovania
Ak výstraha ani potom nezmizne, venujte
jej pozornosť, keďže vás upozor
ňuje na to,
že vo výfukovom vedení/filtri pevných častíc
došlo k poruche.
Nechajte si vykonať kontrolu v sieti
CITROËN alebo v kvalifikovanom servise.







Automatizovaná manuálna
prevodovka
Údržba prevodovky nie je potrebná (bez
výmeny náplne).
Informácie o intervale prehliadok tohto
prvku nájdete v servisnej knižke.
Pre zvýšenú teplotu výfuku spôsobenú
normálnym fungovaním časticového
fi ltra odporúčame neodstavovať vozidlo na
horľavých materiáloch (tráva, suché lístie,
ihličie), aby sa predišlo akémukoľvek riziku
požiaru.

166

167
8
LOKALIZÁCI
A

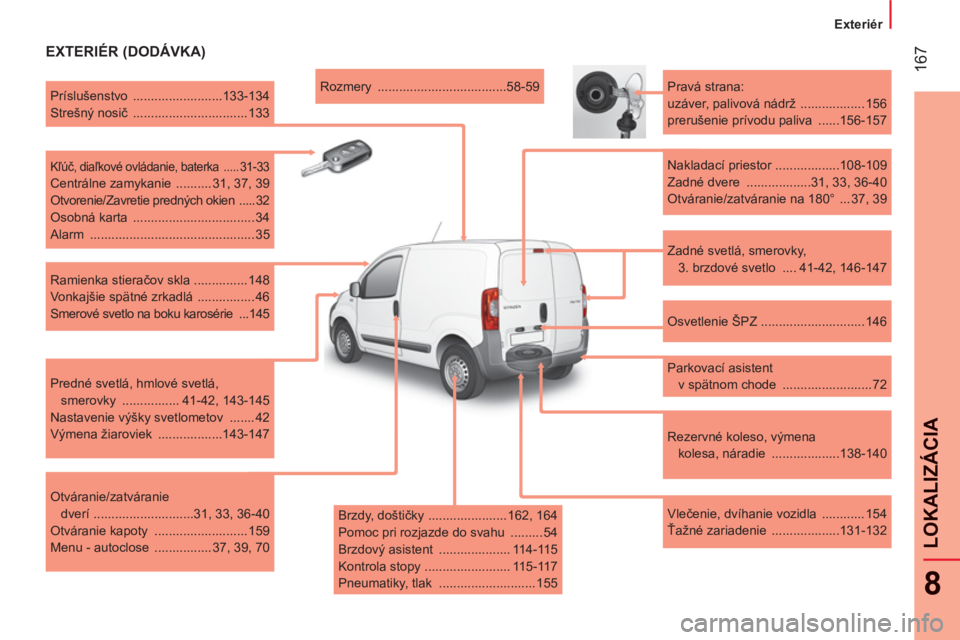

Exteriér



EXTERIÉR (DODÁVKA)


Zadné svetlá, smerovky,
3. brzdové svetlo .... 41-42, 146-147
Pravá strana:
uzáver, palivová nádrž .................. 156
prerušenie prívodu paliva ......156-157

Nakladací priestor ..................108-109
Zadné dvere ..................31, 33, 36-40
Otváranie/zatváranie na 180° ... 37, 39

Osvetlenie ŠPZ ............................. 146

Parkovací asistent
v spätnom chode ......................... 72

Rezervné koleso, výmena
kolesa, náradie ...................138-140

Vlečenie, dvíhanie vozidla ............ 154
Ťažné zariadenie ...................131-132
Rozmery ....................................58-59

Príslušenstvo .........................133-134
Strešný nosič ................................ 133


Kľúč, diaľkové ovládanie, baterka ..... 31-33

Centrálne zamykanie .......... 31, 37, 39
Otvorenie/Zavretie predných okien ..... 32
Osobná karta .................................. 34
Alarm .............................................. 35

Ramienka stieračov skla ............... 148
Vonkajšie spätné zrkadlá ................ 46
Smerové svetlo na boku karosérie ...145

Predné svetlá, hmlové svetlá,
smerovky ................ 41-42, 143-145
Nastavenie výšky svetlometov ....... 42
Výmena žiaroviek ..................143-147

Otváranie/zatváranie
dverí ............................31, 33, 36-40
Otváranie kapoty .......................... 159
Menu - autoclose ................ 37, 39, 70

Brzdy, doštičky ...................... 162, 164
Pomoc pri rozjazde do svahu ......... 54
Brzdový asistent .................... 114-115
Kontrola stopy ........................ 115-117
Pneumatiky, tlak ........................... 155

168


Exteriér

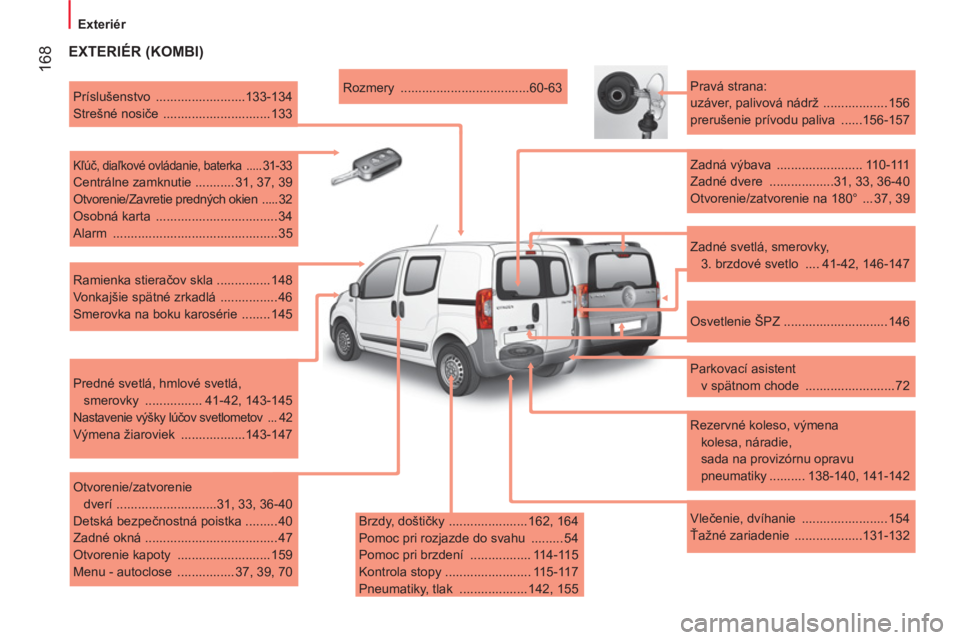

EXTERIÉR (KOMBI)


Brzdy, doštičky ...................... 162, 164
Pomoc pri rozjazde do svahu ......... 54
Pomoc pri brzdení ................. 114-115
Kontrola stopy ........................ 115-117
Pneumatiky, tlak ................... 142, 155
Rozmery ....................................60-63

Príslušenstvo .........................133-134
Strešné nosiče .............................. 133


Kľúč, diaľkové ovládanie, baterka ..... 31-33

Centrálne zamknutie ........... 31, 37, 39
Otvorenie/Zavretie predných okien ..... 32
Osobná karta .................................. 34
Alarm .............................................. 35

Ramienka stieračov skla ............... 148
Vonkajšie spätné zrkadlá ................ 46
Smerovka na boku karosérie ........ 145

Predné svetlá, hmlové svetlá,
smerovky ................ 41-42, 143-145
Nastavenie výšky lúčov svetlometov ... 42

Výmena žiaroviek ..................143-147

Otvorenie/zatvorenie
dverí ............................31, 33, 36-40
Detská bezpečnostná poistka ......... 40
Zadné okná ..................................... 47
Otvorenie kapoty .......................... 159
Menu - autoclose ................ 37, 39, 70
Pravá strana:
uzáver, palivová nádrž .................. 156
prerušenie prívodu paliva ......156-157

Zadná výbava ........................ 110-111
Zadné dvere ..................31, 33, 36-40
Otvorenie/zatvorenie na 180° ... 37, 39

Osvetlenie ŠPZ ............................. 146

Parkovací asistent
v spätnom chode ......................... 72

Rezervné koleso, výmena
kolesa, náradie,
sada na provizórnu opravu
pneumatiky .......... 138-140, 141-142

Vlečenie, dvíhanie ........................ 154
Ťažné zariadenie ...................131-132


Zadné svetlá, smerovky,
3. brzdové svetlo .... 41-42, 146-147
