CITROEN NEMO 2013 Upute Za Rukovanje (in Croatian)

29
1
SPREMNI ZA POLAZAK

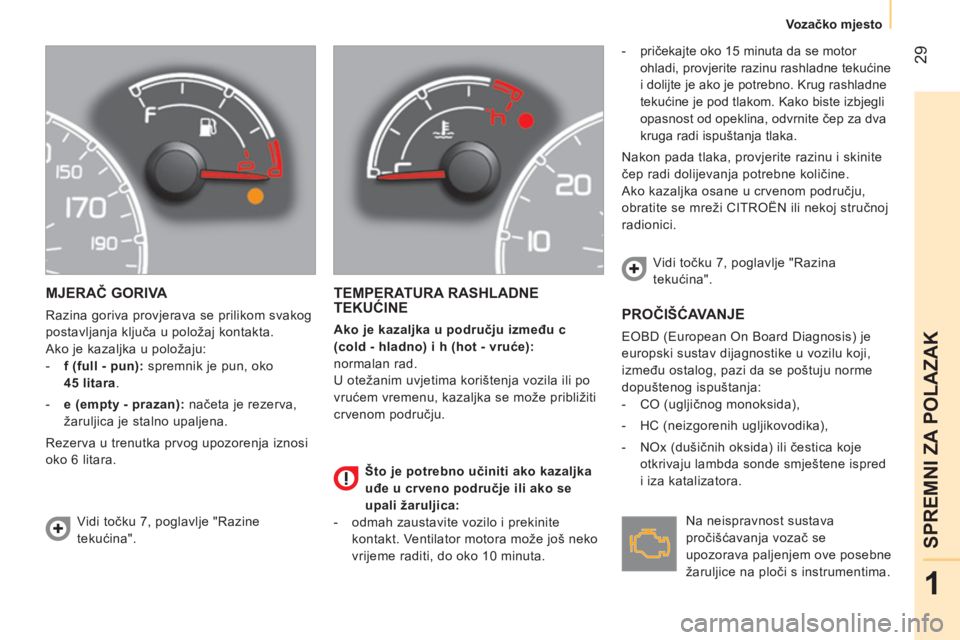

Vo z ačko mjesto


MJERAČ GORIVA

Razina goriva provjerava se prilikom svakog
postavljanja ključa u položaj kontakta.
Ako je kazaljka u položaju:


- f (full - pun):
spremnik je pun, oko
45 litara
.

- e (empty - prazan):
načeta je rezerva,
žaruljica je stalno upaljena.
Rezerva u trenutka prvog upozorenja iznosi
oko 6 litara.

TEMPERATURA RASHLADNE
TEKUĆINE


Ako je kazaljka u području između c
(cold - hladno) i h (hot - vruće):
normalan rad.
U otežanim uvjetima korištenja vozila ili po
vrućem vremenu, kazaljka se može približiti
crvenom području.
- pričekajte oko 15 minuta da se motor
ohladi, provjerite razinu rashladne tekućine
i dolijte je ako je potrebno. Krug rashladne
tekućine je pod tlakom. Kako biste izbjegli
opasnost od opeklina, odvrnite čep za dva
kruga radi ispuštanja tlaka.
Nakon pada tlaka, provjerite razinu i skinite
čep radi dolijevanja potrebne količine.
Ako kazaljka osane u crvenom području,
obratite se mreži CITROËN ili nekoj stručnoj
radionici. PROČIŠĆAVANJE

EOBD (European On Board Diagnosis) je
europski sustav dijagnostike u vozilu koji,
između ostalog, pazi da se poštuju norme
dopuštenog ispuštanja:


- CO (ugljičnog monoksida),

- HC (neizgorenih ugljikovodika),

- NOx (dušičnih oksida) ili čestica koje
otkrivaju lambda sonde smještene ispred
i iza katalizatora.
Vidi točku 7, poglavlje "Razine
tekućina". Vidi točku 7, poglavlje "Razina
tekućina".
Na neispravnost sustava
pročišćavanja vozač se
upozorava paljenjem ove posebne
žaruljice na ploči s instrumentima.
Što je potrebno učiniti ako kazaljka
uđe u crveno područje ili ako se
upali žaruljica:


- odmah zaustavite vozilo i prekinite
kontakt. Ventilator motora može još neko
vrijeme raditi, do oko 10 minuta.

30



Vozačko mjesto


SERVISNI BROJAČ

ŽARULJICA MOTORNOG ULJA

REOSTAT ZA PODEŠAVANJE OSVIJETLJENOSTI

Reostat je aktivan ako su upaljena pozicijska
svjetla. Popis provjera možete naći u servisnoj
i garancijskoj knjižici koju ste dobili
s vozilom.
Nakon nekoliko sekunda, na ekranu se
prikazuju uobičajeni podaci.
Osvijetljenost ploče
s instrumentima i upravljačke
ploče autoradija podešava se
ovim tipkama.
Na ekranu na ploči s instrumentima
prikazuje se podatak o narednom redovitom
održavanju vozila koje treba obaviti
u skladu s planom održavanja iz servisne
i garancijske knjižice. Taj podatak se
određuje prema kilometraži prijeđenoj od
prethodnog održavanja.
Prenizak tlak ulja

Pogoršanje kvalitete ulja
(samo uz motor 1,3 HDi 75 KS) Ako sustav otkrije prenizak tlak
motornog ulja, žaruljica je stalno
upaljena, uz poruku na ekranu na ploči
s instrumentima.
Ako sustav otkrije pogoršanje
kvalitete motornog ulja, žaruljica
bljeska i prikazuje se poruka na ekranu
na ploči s instrumentima. Bljeskanje ove
žaruljice ne treba smatrati kao neispravnost
vozila, nego kao upozorenje kojim se vozač
obavještava da je što prije potrebno obaviti
održavanje vozila.
Ako se ne izvrši održavanje vozila, kad
se dosegne drugi prag pogoršanja,
žaruljica sustava pročišćavanja pali se
na ploči s instrumentima, a brzina vrtnje motora
ograničena je na 3000 okr/min.
Ako se održavanje vozila ni tada ne izvrši, kad
se dosegne treći prag pogoršanja, brzina vrtnje
motora ograničena je na 1500 okr/min, kako bi
se spriječilo svako oštećenje. Kako se motor ne bi oštetio,
preporučuje se održavanje vozila kad
žaruljica motornog ulja počne bljeskati.


Obavezno zaustavite vozilo, parkirajte
se, prekinite kontakt i obratite se mreži
CITROËN ili nekoj stručnoj radionici.

31
1
SPREMNI ZA POLAZAK

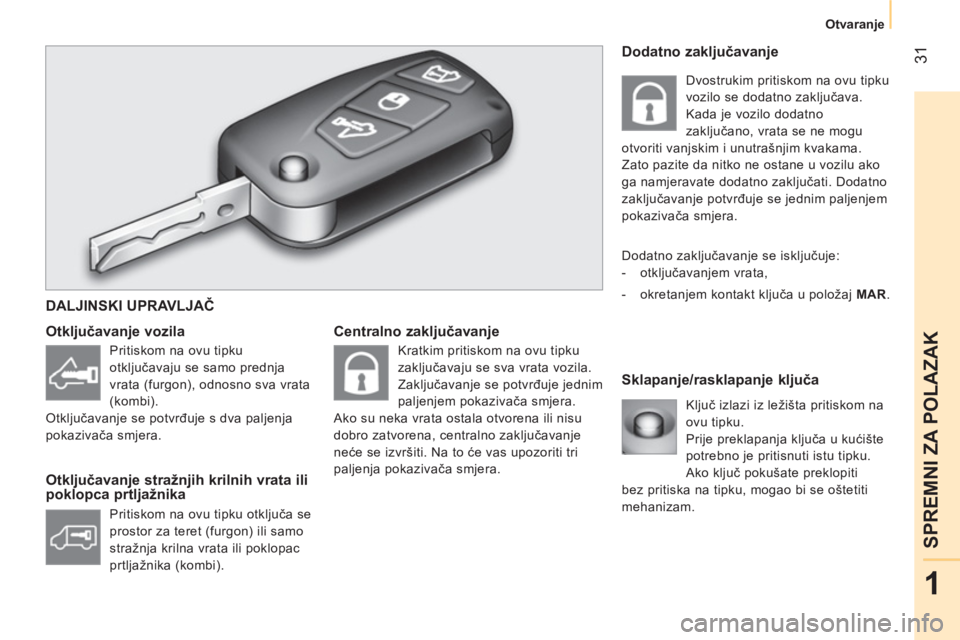

Otvaranje



Centralno zaključavanje

Sklapanje/rasklapanje ključa
Otključavanje vozila

Otključavanje stražnjih krilnih vrata ili
poklopca prtljažnika
Ključ izlazi iz ležišta pritiskom na
ovu tipku.
Prije preklapanja ključa u kućište
potrebno je pritisnuti istu tipku.
Ako ključ pokušate preklopiti
bez pritiska na tipku, mogao bi se oštetiti
mehanizam.


Dodatno zaključavanje

Dodatno zaključavanje se isključuje:


- otključavanjem vrata,

- okretanjem kontakt ključa u položaj MAR .


DALJINSKI UPRAVLJAČ

Pritiskom na ovu tipku
otključavaju se samo prednja
vrata (furgon), odnosno sva vrata
(kombi).
Otključavanje se potvrđuje s dva paljenja
pokazivača smjera.
Pritiskom na ovu tipku otključa se
prostor za teret (furgon) ili samo
stražnja krilna vrata ili poklopac
prtljažnika (kombi). Kratkim pritiskom na ovu tipku
zaključavaju se sva vrata vozila.
Zaključavanje se potvrđuje jednim
paljenjem pokazivača smjera.
Ako su neka vrata ostala otvorena ili nisu
dobro zatvorena, centralno zaključavanje
neće se izvršiti. Na to će vas upozoriti tri
paljenja pokazivača smjera. Dvostrukim pritiskom na ovu tipku
vozilo se dodatno zaključava.
Kada je vozilo dodatno
zaključano, vrata se ne mogu
otvoriti vanjskim i unutrašnjim kvakama.
Zato pazite da nitko ne ostane u vozilu ako
ga namjeravate dodatno zaključati. Dodatno
zaključavanje potvrđuje se jednim paljenjem
pokazivača smjera.

32

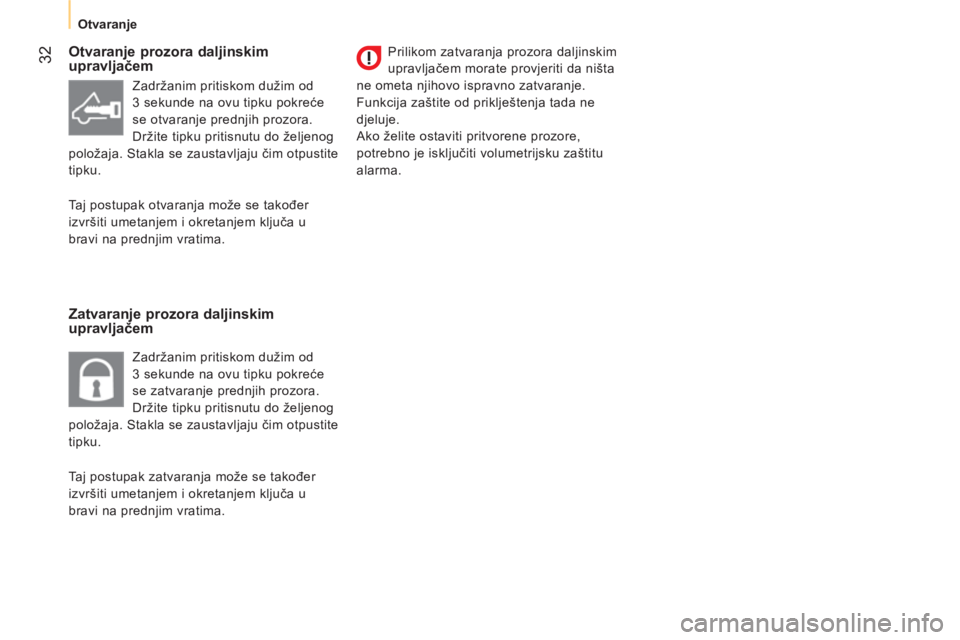

Otvaranje



Otvaranje prozora daljinskim
upravljačem

Zatvaranje prozora daljinskim
upravljačem

Prilikom zatvaranja prozora daljinskim
upravljačem morate provjeriti da ništa
ne ometa njihovo ispravno zatvaranje.
Funkcija zaštite od priklještenja tada ne
djeluje.
Ako želite ostaviti pritvorene prozore,
potrebno je isključiti volumetrijsku zaštitu
alarma.
Zadržanim pritiskom dužim od
3 sekunde na ovu tipku pokreće
se otvaranje prednjih prozora.
Držite tipku pritisnutu do željenog
položaja. Stakla se zaustavljaju čim otpustite
tipku.
Taj postupak zatvaranja može se također
izvršiti umetanjem i okretanjem ključa u
bravi na prednjim vratima. Taj postupak otvaranja može se također
izvršiti umetanjem i okretanjem ključa u
bravi na prednjim vratima.
Zadržanim pritiskom dužim od
3 sekunde na ovu tipku pokreće
se zatvaranje prednjih prozora.
Držite tipku pritisnutu do željenog
položaja. Stakla se zaustavljaju čim otpustite
tipku.

33
1
SPREMNI ZA POLAZAK



Otvaranje


KLJUČ

Ključ služi za zaključavanje i otključavanje
brava na vozilu, za otvaranje i zatvaranje
čepa spremnika goriva, kao i za pokretanje i
gašenje motora.
BATERIJA DALJINSKOG UPRAVLJAČA

Oznaka baterije: CR2032/3 volta.
- odvijačem se poslužite kao polugom
da izglavite kućište u koje je smještena
baterija 2 ,

- kućište izvadite i zamijenite bateriju 3 ,
vodeći računa o polovima plusa i minusa,

- kućište s novom baterijom 2 vratite
u daljinski upravljač i blokirajte ga
okretanjem vijka 1 .


Zamjena baterije daljinskog upravljača

Neodgovarajuća baterija može izazvati
oštećenje daljinskog upravljača.
Koristite samo identične baterije ili
jednake onom tipu koji preporučuju ovlašteni
servisi mreže CITROËN . Istrošene baterije
odložite u poseban, tome namijenjen
spremnik.

- pritisnite gumb da izbacite
ključ,

- vijak 1 zatvorenog lokota
okrenite prema otvorenom
lokotu, služeći se malim
odvijačem,

34

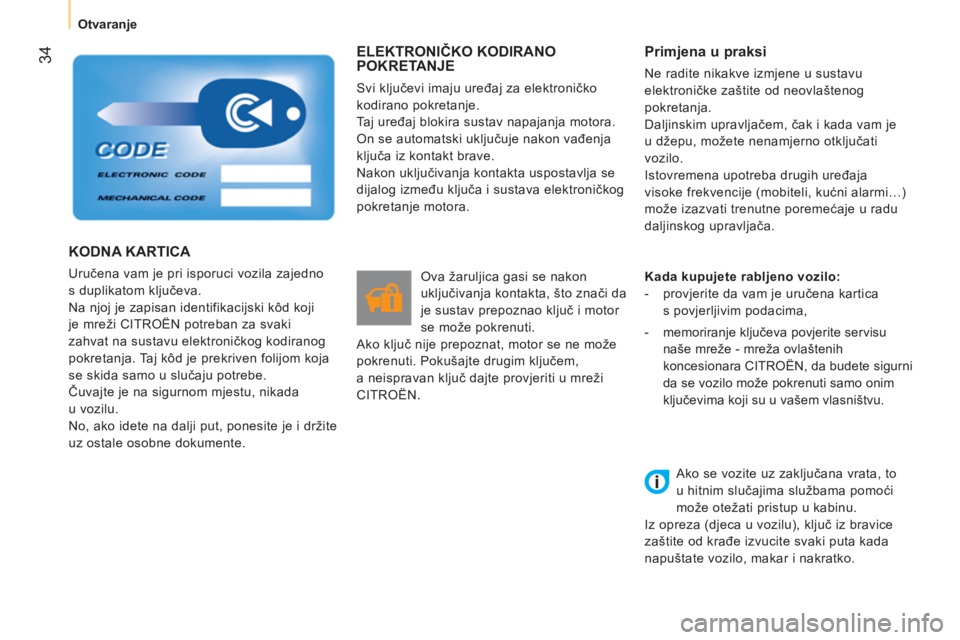

Otvaranje


ELEKTRONIČKO KODIRANO
POKRETANJE
Svi ključevi imaju uređaj za elektroničko
kodirano pokretanje.
Taj uređaj blokira sustav napajanja motora.
On se automatski uključuje nakon vađenja
ključa iz kontakt brave.
Nakon uključivanja kontakta uspostavlja se
dijalog između ključa i sustava elektroničkog
pokretanje motora.
Ova žaruljica gasi se nakon
uključivanja kontakta, što znači da
je sustav prepoznao ključ i motor
se može pokrenuti.
Ako ključ nije prepoznat, motor se ne može
pokrenuti. Pokušajte drugim ključem,
a neispravan ključ dajte provjeriti u mreži
CITROËN.

Primjena u praksi

Ne radite nikakve izmjene u sustavu
elektroničke zaštite od neovlaštenog
pokretanja.
Daljinskim upravljačem, čak i kada vam je
u džepu, možete nenamjerno otključati
vozilo.
Istovremena upotreba drugih uređaja
visoke frekvencije (mobiteli, kućni alarmi…)
može izazvati trenutne poremećaje u radu
daljinskog upravljača.

Kada kupujete rabljeno vozilo:


- provjerite da vam je uručena kartica
s povjerljivim podacima,

- memoriranje ključeva povjerite servisu
naše mreže - mreža ovlaštenih
koncesionara CITROËN , da budete sigurni
da se vozilo može pokrenuti samo onim
ključevima koji su u vašem vlasništvu.





KODNA KARTICA

Uručena vam je pri isporuci vozila zajedno
s duplikatom ključeva.
Na njoj je zapisan identifikacijski kôd koji
je mreži CITROËN potreban za svaki
zahvat na sustavu elektroničkog kodiranog
pokretanja. Taj kôd je prekriven folijom koja
se skida samo u slučaju potrebe.
Čuvajte je na sigurnom mjestu, nikada
u vozilu.
No, ako idete na dalji put, ponesite je i držite
uz ostale osobne dokumente.

Ako se vozite uz zaključana vrata, to
u hitnim slučajima službama pomoći
može otežati pristup u kabinu.
Iz opreza (djeca u vozilu), ključ iz bravice
zaštite od krađe izvucite svaki puta kada
napuštate vozilo, makar i nakratko.

35
1
SPREMNI ZA POLAZAK

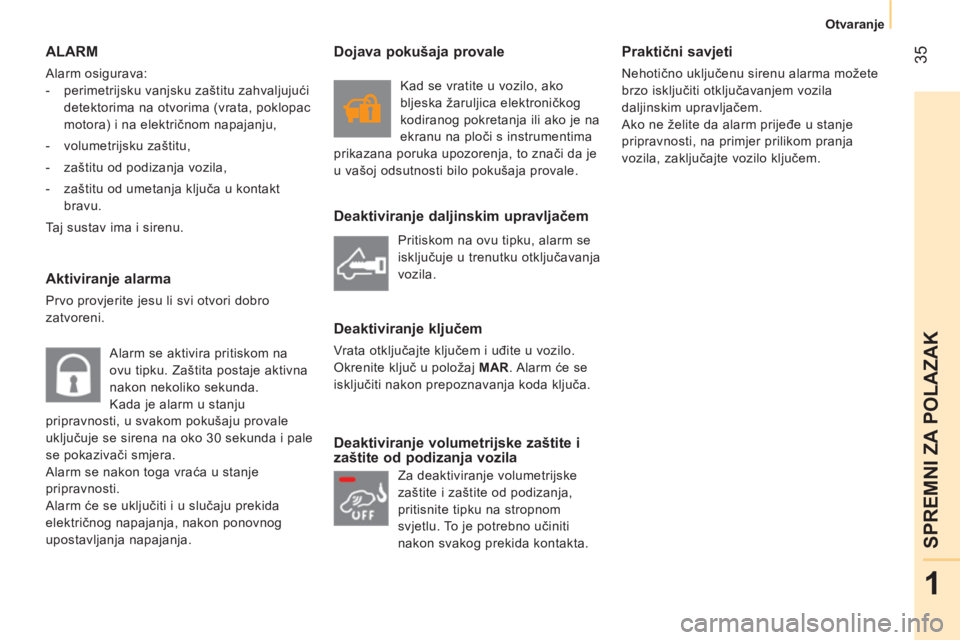

Otvaranje


ALARM

Alarm osigurava:


- perimetrijsku vanjsku zaštitu zahvaljujući
detektorima na otvorima (vrata, poklopac
motora) i na električnom napajanju,

- volumetrijsku zaštitu,

- zaštitu od podizanja vozila,

- zaštitu od umetanja ključa u kontakt
bravu.
Taj sustav ima i sirenu.


Aktiviranje alarma

Prvo provjerite jesu li svi otvori dobro
zatvoreni.
Alarm se aktivira pritiskom na
ovu tipku. Zaštita postaje aktivna
nakon nekoliko sekunda.
Kada je alarm u stanju
pripravnosti, u svakom pokušaju provale
uključuje se sirena na oko 30 sekunda i pale
se pokazivači smjera.
Alarm se nakon toga vraća u stanje
pripravnosti.
Alarm će se uključiti i u slučaju prekida
električnog napajanja, nakon ponovnog
upostavljanja napajanja.


Deaktiviranje daljinskim upravljačem

Deaktiviranje ključem

Vrata otključajte ključem i uđite u vozilo.
Okrenite ključ u položaj MAR
. Alarm će se
isključiti nakon prepoznavanja koda ključa.


Deaktiviranje volumetrijske zaštite i
zaštite od podizanja vozila
Praktični savjeti

Nehotično uključenu sirenu alarma možete
brzo isključiti otključavanjem vozila
daljinskim upravljačem.
Ako ne želite da alarm prijeđe u stanje
pripravnosti, na primjer prilikom pranja
vozila, zaključajte vozilo ključem.
Pritiskom na ovu tipku, alarm se
isključuje u trenutku otključavanja
vozila.


Dojava pokušaja provale

Kad se vratite u vozilo, ako
bljeska žaruljica elektroničkog
kodiranog pokretanja ili ako je na
ekranu na ploči s instrumentima
prikazana poruka upozorenja, to znači da je
u vašoj odsutnosti bilo pokušaja provale.

Za deaktiviranje volumetrijske
zaštite i zaštite od podizanja,
pritisnite tipku na stropnom
svjetlu. To je potrebno učiniti
nakon svakog prekida kontakta.

36

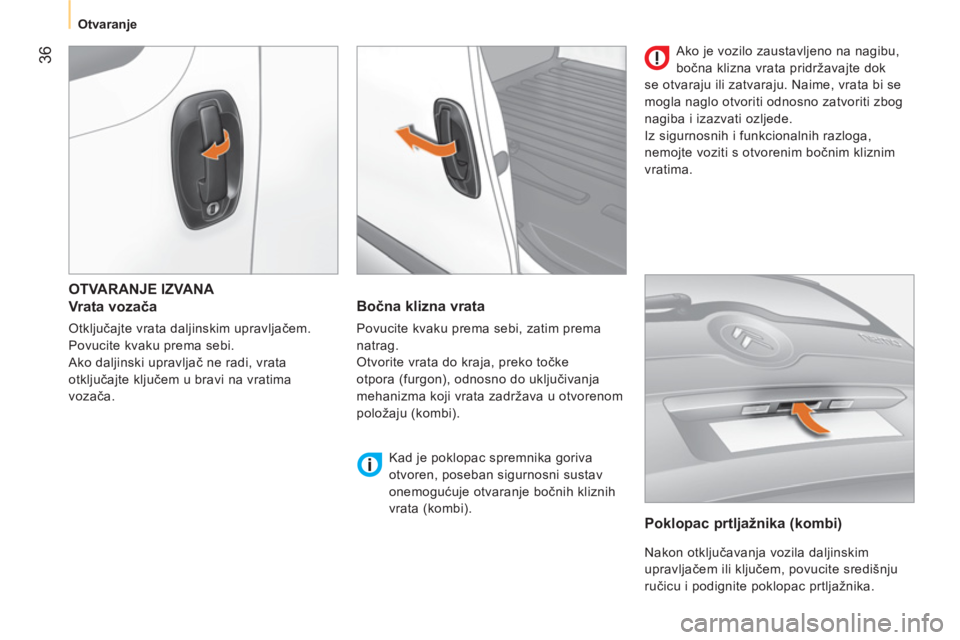

Otvaranje


OTVARANJE IZVANA


Vrata vozača

Otključajte vrata daljinskim upravljačem.
Povucite kvaku prema sebi.
Ako daljinski upravljač ne radi, vrata
otključajte ključem u bravi na vratima
vozača.


Bočna klizna vrata

Povucite kvaku prema sebi, zatim prema
natrag.
Otvorite vrata do kraja, preko točke
otpora (furgon), odnosno do uključivanja
mehanizma koji vrata zadržava u otvorenom
položaju (kombi).
Kad je poklopac spremnika goriva
otvoren, poseban sigurnosni sustav
onemogućuje otvaranje bočnih kliznih
vrata (kombi).

Poklopac prtljažnika (kombi)

Nakon otključavanja vozila daljinskim
upravljačem ili ključem, povucite središnju
ručicu i podignite poklopac prtljažnika. Ako je vozilo zaustavljeno na nagibu,
bočna klizna vrata pridržavajte dok
se otvaraju ili zatvaraju. Naime, vrata bi se
mogla naglo otvoriti odnosno zatvoriti zbog
nagiba i izazvati ozljede.
Iz sigurnosnih i funkcionalnih razloga,
nemojte voziti s otvorenim bočnim kliznim
vratima.

37
1
SPREMNI ZA POLAZAK

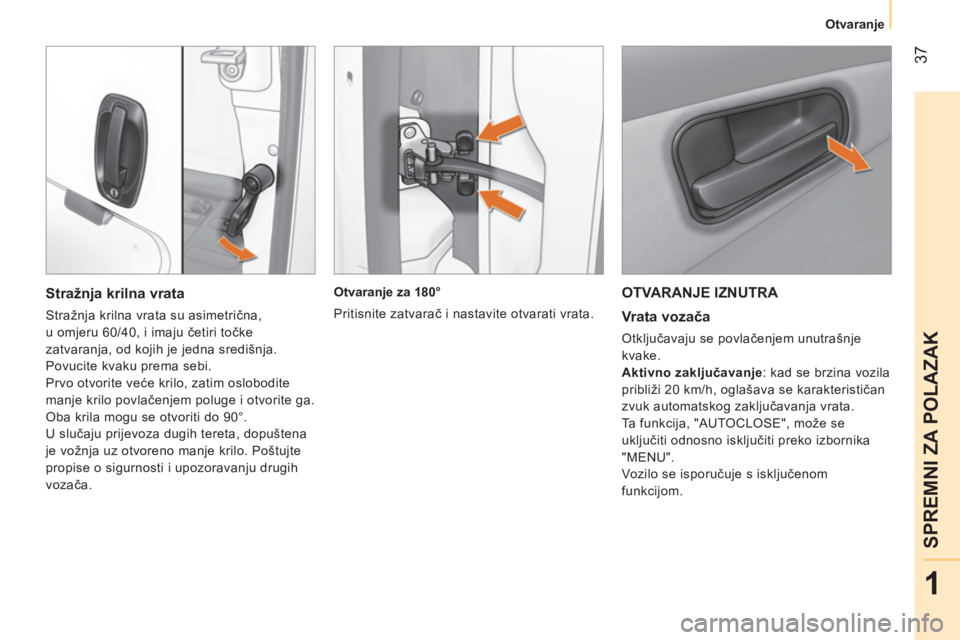

Otvaranje


OTVARANJE IZNUTRA


Vrata vozača

Otključavaju se povlačenjem unutrašnje
kvake.

Aktivno zaključavanje
: kad se brzina vozila
približi 20 km/h, oglašava se karakterističan
zvuk automatskog zaključavanja vrata.
Ta funkcija, "AUTOCLOSE", može se
uključiti odnosno isključiti preko izbornika
"MENU".
Vozilo se isporučuje s isključenom
funkcijom.
Otvaranje za 180°
Pritisnite zatvarač i nastavite otvarati vrata.



Stražnja krilna vrata

Stražnja krilna vrata su asimetrična,
u omjeru 60/40, i imaju četiri točke
zatvaranja, od kojih je jedna središnja.
Povucite kvaku prema sebi.
Prvo otvorite veće krilo, zatim oslobodite
manje krilo povlačenjem poluge i otvorite ga.
Oba krila mogu se otvoriti do 90°.
U slučaju prijevoza dugih tereta, dopuštena
je vožnja uz otvoreno manje krilo. Poštujte
propise o sigurnosti i upozoravanju drugih
vozača.

38



Otvaranje


Praktični savjeti
Pri otvaranju, pazite da je vodilica na podnici
potpuno slobodna, radi neometanog klizanja
vrata.
Pazite da ne ometate promet.



Prostor za teret
Bočna klizna vrata (kombi)

Povucite kvaku A
i do kraja otvorite vrata, do
uključivanja mehanizma koji vrata zadržava
u otvorenom položaju (kombi).

Stražnja krilna vrata

Otvaraju se pomicanjem ručice B
udesno. Ako je vozilo zaustavljeno na nagibu,
bočna klizna vrata pridržavajte dok se
otvaraju ili zatvaraju. Vrata bi se na nagibu
mogla naglo otvoriti, odnosno zatvoriti i
izazvati ozljede.
Iz sigurnosnih i funkcionalnih razloga,
nemojte voziti s otvorenim bočnim kliznim
vratima. Bočna klizna vrata i stražnja
vrata (furgon) mogu se otključati
pritiskom na tipku na vozačkom
mjestu.


Poklopac prtljažnika (kombi)

U slučaju neispravnosti akumulatora
ili centralnog zaključavanja, poklopac
prtljažnika može se mehanički otključati iz
unutrašnjosti prtljažnika.
Otvorite bočna klizna vrata i potpuno
preklopite stražnja sjedala.
Iz unutrašnjosti prtljažnika, pritisnite polugu
kojom se otključava poklopac prtljažnika.
