CITROEN NEMO 2013 Upute Za Rukovanje (in Croatian)

59
2



Dimenzije

TEHNIČKI PODACI

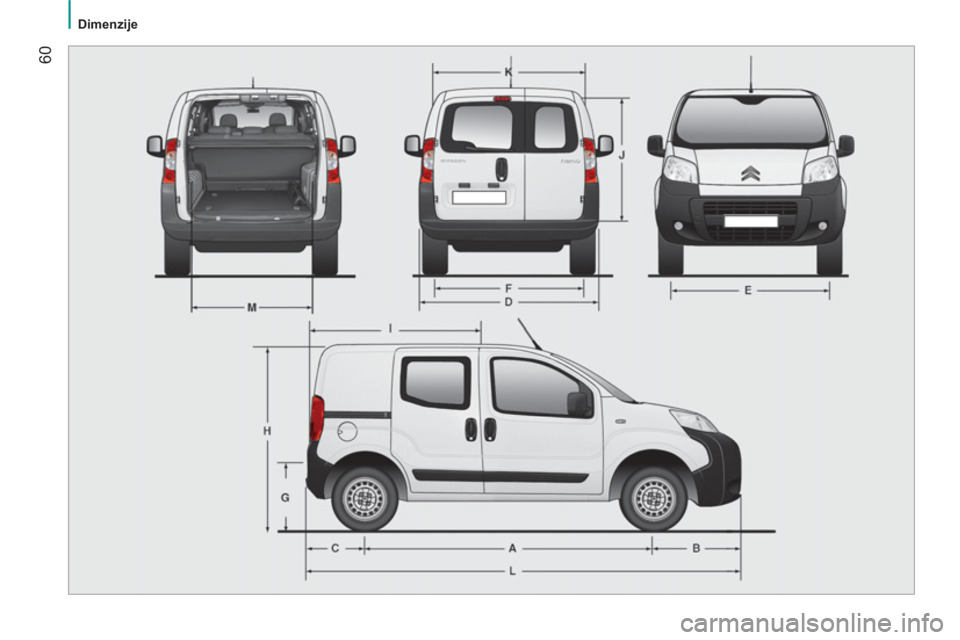

DIMENZIJE

Furgon "L1" je standardni model, verzija "L2 - Paket gradilište je model koji se prodaje na nekim tržištima.




Furgon (u mm)




L1
L2 Paket gradilište
L Sveukupna duljina

3 864
3 881
H Sveukupna visina

1 721
1 742


Visina s krovnim šipkama
1 782
1 803
A Međuosovinska duljina

2 513
B Prednji prevjes

760
777
C Stražnji prevjes

591
D Sveukupna širina

2 019
Širina (s preklopljenim retrovizorima)
1 816
E Prednja međuosovinska širina
1 469
1 464
F Stražnja međuosovinska širina

1 465
G Visina utovarnog praga
527
544
I Unutarnja duljina poda

1 523
J Najveća unutarnja visina za teret

1 205
K Najveća unutarnja širina (na 10 cm od poda)
1 473
M Unutarnja širina između svodova kotača
1 046


Zapremina (m
3 )

2,5

60



Dimenzije

61
2



Dimenzije

TEHNIČKI PODACI

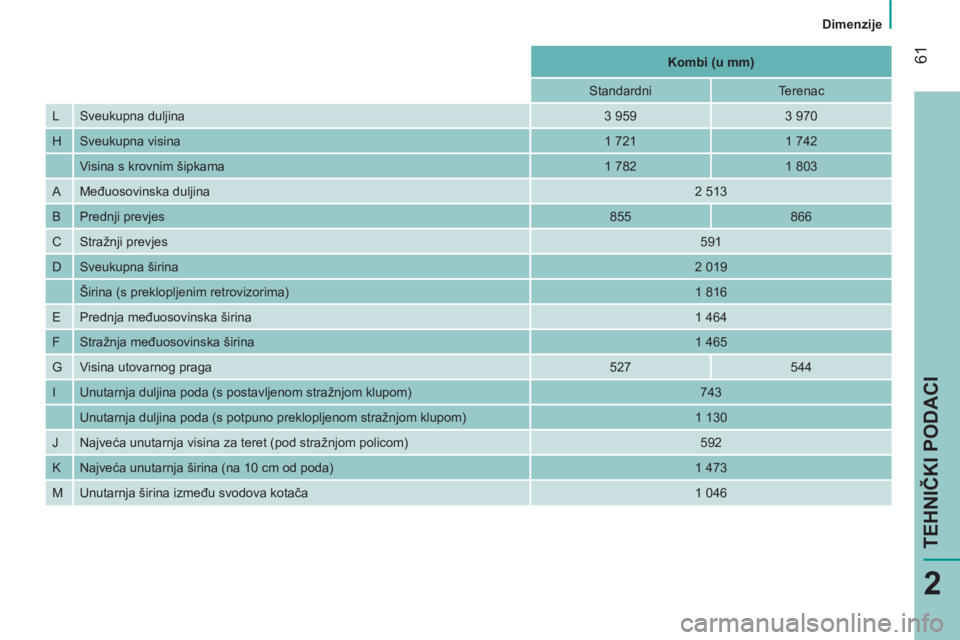

Kombi (u mm)


Standardni
Terenac
L Sveukupna duljina

3 959
3 970
H Sveukupna visina

1 721
1 742
Visina s krovnim šipkama
1 782
1 803
A Međuosovinska duljina

2 513
B Prednji prevjes

855
866
C Stražnji prevjes

591
D Sveukupna širina

2 019
Širina (s preklopljenim retrovizorima)
1 816
E Prednja međuosovinska širina

1 464
F Stražnja međuosovinska širina

1 465
G Visina utovarnog praga
527
544
I Unutarnja duljina poda (s postavljenom stražnjom klupom)
743
Unutarnja duljina poda (s potpuno preklopljenom stražnjom klupom)
1 130
J Najveća unutarnja visina za teret (pod stražnjom policom)
592
K Najveća unutarnja širina (na 10 cm od poda)
1 473

M Unutarnja širina između svodova kotača
1 046

62



Dimenzije

63
2



Dimenzije

TEHNIČKI PODACI




Kombi (en mm)


Standardni
Terenac
L Sveukupna duljina

3 959
3 970
H Sveukupna visina

1 721
1 742
Visina s krovnim šipkama
1 794
1 803
A Međuosovinska duljina

2 513
B Prednji prevjes

855
866
C Stražnji prevjes

591
D Sveukupna širina

2 019
Širina (s preklopljenim retrovizorima)
1 816
E Prednja međuosovinska širina

1 464
F Stražnja međuosovinska širina

1 465
G Visina utovarnog praga
527
544
I Duljina poda (s postavljenom stražnjom klupom)
743
Duljina poda (s potpuno preklopljenom stražnjom klupom)
1 130
J Najveća unutarnja visina za teret (ispod stražnje police)
592
K Najveća unutarnja širina (na 10 cm od poda)
1 473

M Unutarnja širina između svodova kotača
1 046

64

Motori

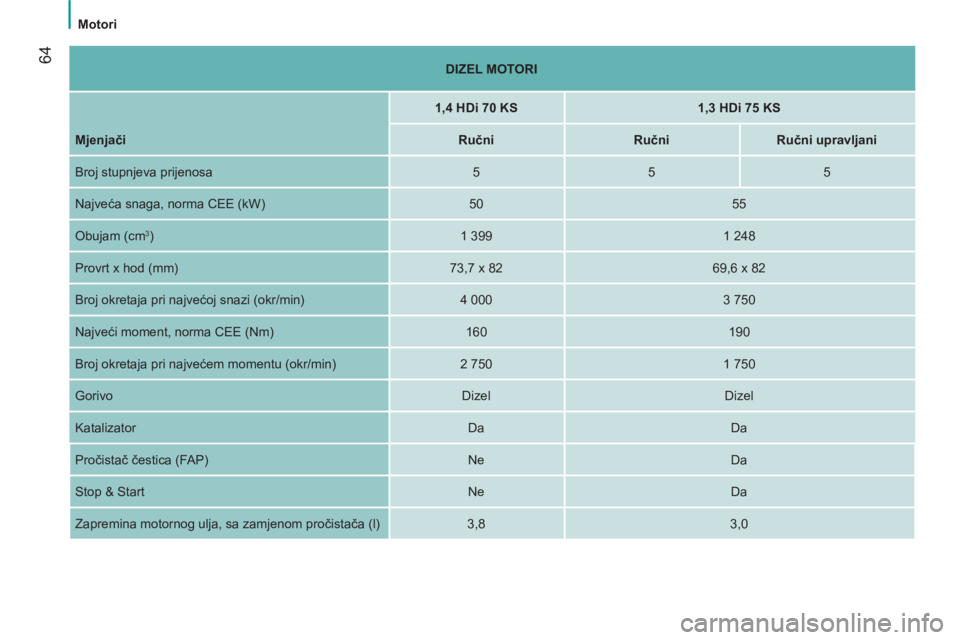

DIZEL MOTORI






1,4 HDi

70 KS



1,3 HDi 75 KS



Mjenjači


Ručni


Ručni



Ručni upravljani


Broj stupnjeva prijenosa
5
5
5
Najveća snaga, norma CEE (kW)
50
55
Obujam (cm
3
)
1 399
1 248
Provrt x hod (mm)
73,7 x 82
69,6 x 82
Broj okretaja pri najvećoj snazi (okr/min)
4 000
3 750
Najveći moment, norma CEE (Nm)
160
190
Broj okretaja pri najvećem momentu (okr/min)
2 750
1 750
Gorivo
Dizel
Dizel
Katalizator
Da
Da
Pročistač čestica (FAP)
Ne
Da
Stop & Start
Ne
Da
Zapremina motornog ulja, sa zamjenom pročistača (l)
3,8
3,0

65
2
Motori
TEHNIČKI PODACI

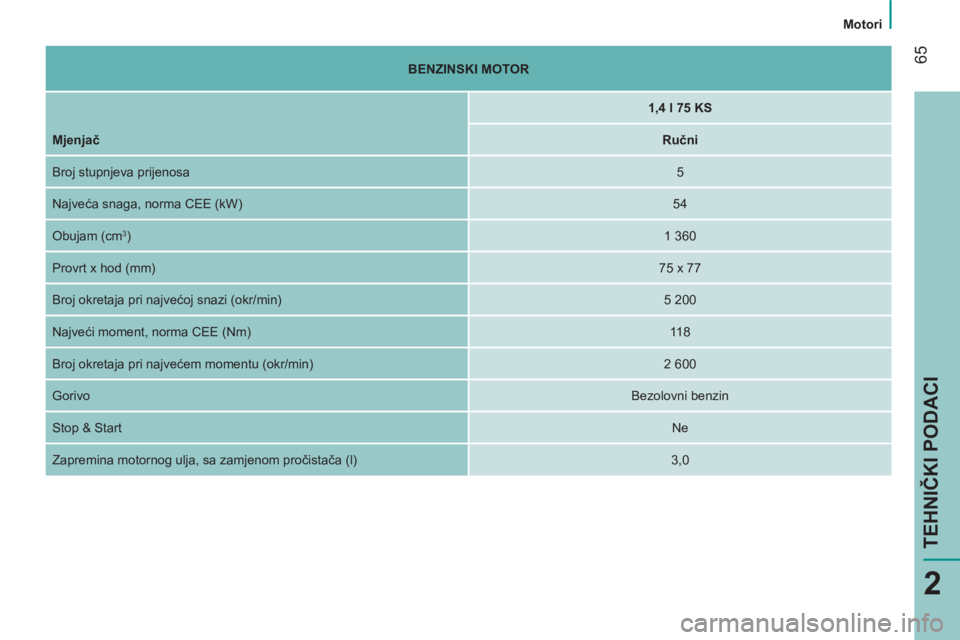

BENZINSKI MOTOR






1,4 l 75 KS



Mjenjač


Ručni
Broj stupnjeva prijenosa

5
Najveća snaga, norma CEE (kW)

54
Obujam (cm
3
)

1 360
Provrt x hod (mm)

75 x 77
Broj okretaja pri najvećoj snazi (okr/min)
5 200
Najveći moment, norma CEE (Nm)

11 8
Broj okretaja pri najvećem momentu (okr/min)
2 600
Gorivo

Bezolovni benzin
Stop & Start

Ne
Zapremina motornog ulja, sa zamjenom pročistača (l)
3,0

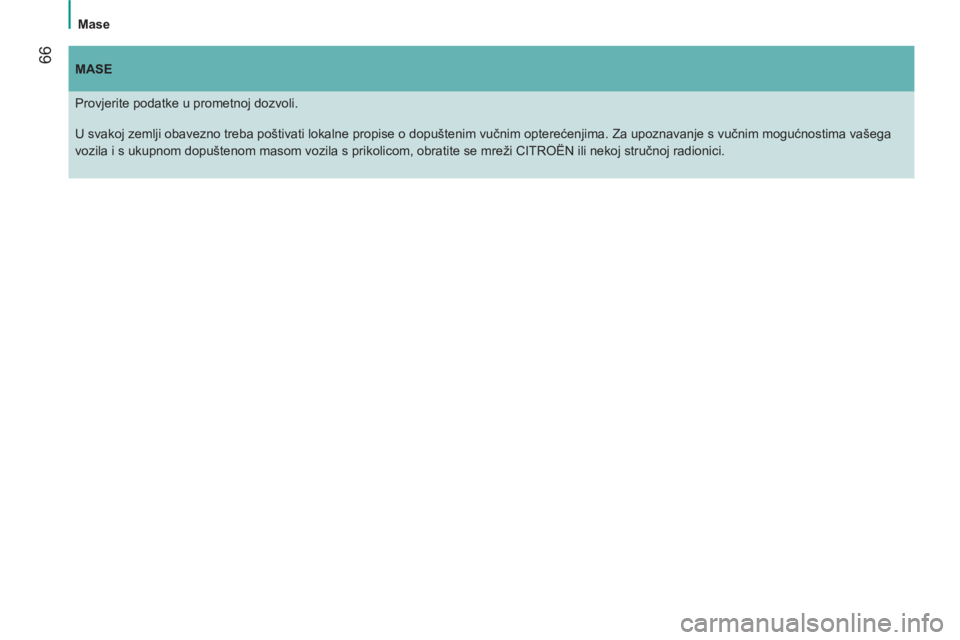

MASE


Provjerite podatke u prometnoj dozvoli.
U svakoj zemlji obavezno treba poštivati lokalne propise o dopuštenim vučnim opterećenjima. Za upoznavanje s vučnim mogućnostima vašega
vozila i s ukupnom dopuštenom masom vozila s prikolicom, obratite se mreži CITROËN ili nekoj stručnoj radionici. 66


Mase

67

68



Putno računalo


PUTNO RAČUNALO/KONFIGURACIJA - OSOBNE POSTAVKE

Ako je TRIP B aktiviran u izborniku MENU
:


- Put B,

- Prosječna potrošnja B,

- Prosječna brzina B,

- Trajanje putovanja B.
Pritisnite duže od dvije sekunde tipku
MENU ESC
za povratak na početni ekran.
Ekran razine 1:


- Speed (bip za brzinu).

- Hour (namještanje sata).

- Buzz (glasnoća poruka).

- Unit (mjerne jedinice).

- Bag p (zračni jastuk suvozača).
Pogledajte odgovarajući redak u tablici
konfiguracije - osobnih postavki na sljedećim
stranicama.
Vr aćanje na nulu
Prikazani podaci vraćaju se na nulu
pritiskom na tipku TRIP
dužim od
dvije sekunde. Pritiscima na tipku TRIP
na vrhu sklopke
brisača, redom se prikazuju sljedeći podaci:


- Autonomija,

- Put A,

- Prosječna potrošnja A,

- Trenutna potrošnja A,

- Prosje
čna brzina A,

- Trajanje putovanja A.
