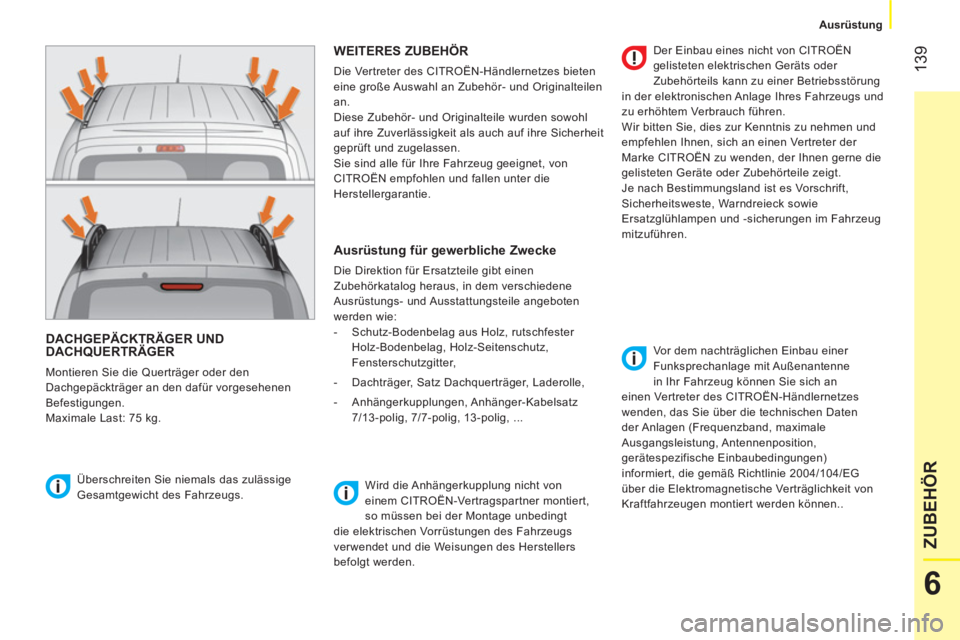

ZUBEHÖR
Ausrüstung
DACHGEPÄCKTRÄGER UND
DACHQUERTRÄGER
Montieren Sie die Querträger oder den
Dachgepäckträger an den dafür vorgesehenen
Befestigungen.
Maximale Last: 75 kg.
WEITERES ZUBEHÖR
Die Vertreter des CITROËN-Händlernetzes bieten
eine große Auswahl an Zubehör- und Originalteilen
an.
Diese Zubehör- und Originalteile wurden sowohl
auf ihre Zuverlässigkeit als auch auf ihre Sicherheit
geprüft und zugelassen.
Sie sind alle für Ihre Fahrzeug geeignet, von
CITROËN empfohlen und fallen unter die
Herstellergarantie.
Überschreiten Sie niemals das zulässige
Gesamtgewicht des Fahrzeugs.
Ausrüstung für gewerbliche Zwecke
Die Direktion für Ersatzteile gibt einen
Zubehörkatalog heraus, in dem verschiedene
Ausrüstungs- und Ausstattungsteile angeboten
werden wie:
- Schutz-Bodenbelag aus Holz, rutschfester
Holz-Bodenbelag, Holz-Seitenschutz,
Fensterschutzgitter,
- Dachträger, Satz Dachquerträger, Laderolle,
- Anhängerkupplungen, Anhänger-Kabelsatz
7/13-polig, 7/7-polig, 13-polig, ...
Der Einbau eines nicht von CITROËN
gelisteten elektrischen Geräts oder
Zubehörteils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres Fahrzeugs und
zu erhöhtem Verbrauch führen.
Wir bitten Sie, dies zur Kenntnis zu nehmen und
empfehlen Ihnen, sich an einen Vertreter der
Marke CITROËN zu wenden, der Ihnen gerne die
gelisteten Geräte oder Zubehörteile zeigt.
Je nach Bestimmungsland ist es Vorschrift,
Sicherheitsweste, Warndreieck sowie
Ersatzglühlampen und -sicherungen im Fahrzeug
mitzuführen.
Vor dem nachträglichen Einbau einer
Funksprechanlage mit Außenantenne
in Ihr Fahrzeug können Sie sich an
einen Vertreter des CITROËN-Händlernetzes
wenden, das Sie über die technischen Daten
der Anlagen (Frequenzband, maximale
Ausgangsleistung, Antennenposition,
gerätespezifische Einbaubedingungen)
informiert, die gemäß Richtlinie 2004/104/EG
über die Elektromagnetische Verträglichkeit von
Kraftfahrzeugen montiert werden können.. Wird die Anhängerkupplung nicht von
einem CITROËN-Vertragspartner montiert,
so müssen bei der Montage unbedingt
die elektrischen Vorrüstungen des Fahrzeugs
verwendet und die Weisungen des Herstellers
befolgt werden.
Page 142 of 192
140

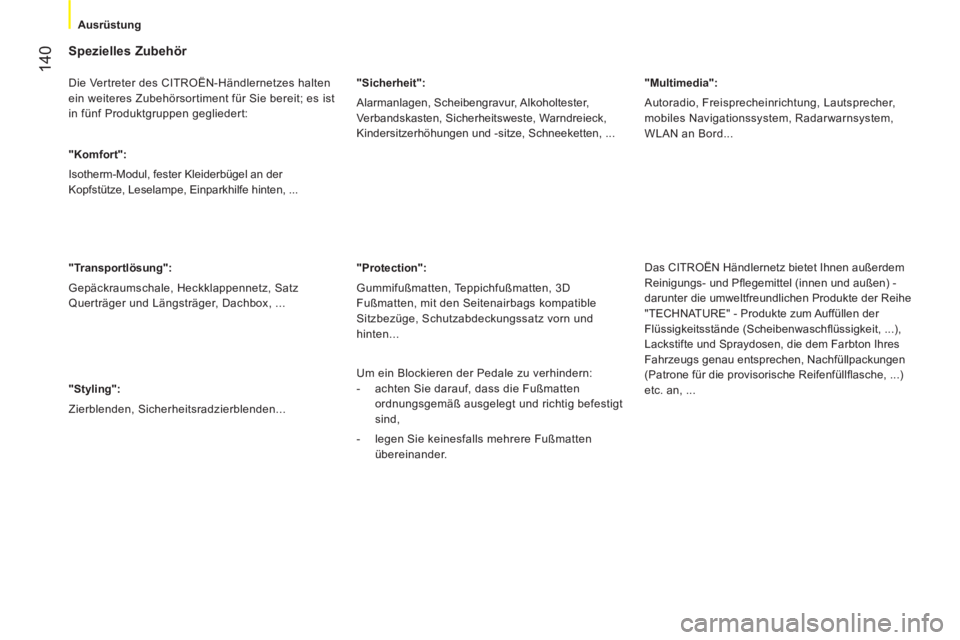

Ausrüstung
Spezielles Zubehör
Die Vertreter des CITROËN-Händlernetzes halten
ein weiteres Zubehörsortiment für Sie bereit; es ist
in fünf Produktgruppen gegliedert:
"Komfort":
Isotherm-Modul, fester Kleiderbügel an der
Kopfstütze, Leselampe, Einparkhilfe hinten, ...
"Transportlösung":
Gepäckraumschale, Heckklappennetz, Satz
Querträger und Längsträger, Dachbox, ...
"Styling":
Zierblenden, Sicherheitsradzierblenden...
"Sicherheit":
Alarmanlagen, Scheibengravur, Alkoholtester,
Verbandskasten, Sicherheitsweste, Warndreieck,
Kindersitzerhöhungen und -sitze, Schneeketten, ...
"Protection":
Gummifußmatten, Teppichfußmatten, 3D
Fußmatten, mit den Seitenairbags kompatible
Sitzbezüge, Schutzabdeckungssatz vorn und
hinten...
"Multimedia":
Autoradio, Freisprecheinrichtung, Lautsprecher,
mobiles Navigationssystem, Radarwarnsystem,
WLAN an Bord...
Das CITROËN Händlernetz bietet Ihnen außerdem
Reinigungs- und Pfl egemittel (innen und außen) -
darunter die umweltfreundlichen Produkte der Reihe
"TECHNATURE" - Produkte zum Auffüllen der
Flüssigkeitsstände (Scheibenwaschfl üssigkeit, ...),
Lackstifte und Spraydosen, die dem Farbton Ihres
Fahrzeugs genau entsprechen, Nachfüllpackungen
(Patrone für die provisorische Reifenfüllfl asche, ...)
etc. an, ...
Um ein Blockieren der Pedale zu verhindern:
- achten Sie darauf, dass die Fußmatten
ordnungsgemäß ausgelegt und richtig befestigt
sind,
- legen Sie keinesfalls mehrere Fußmatten
übereinander.
Page 143 of 192
141
7
SCHNELLHILFE
Batterie
BATTERIE

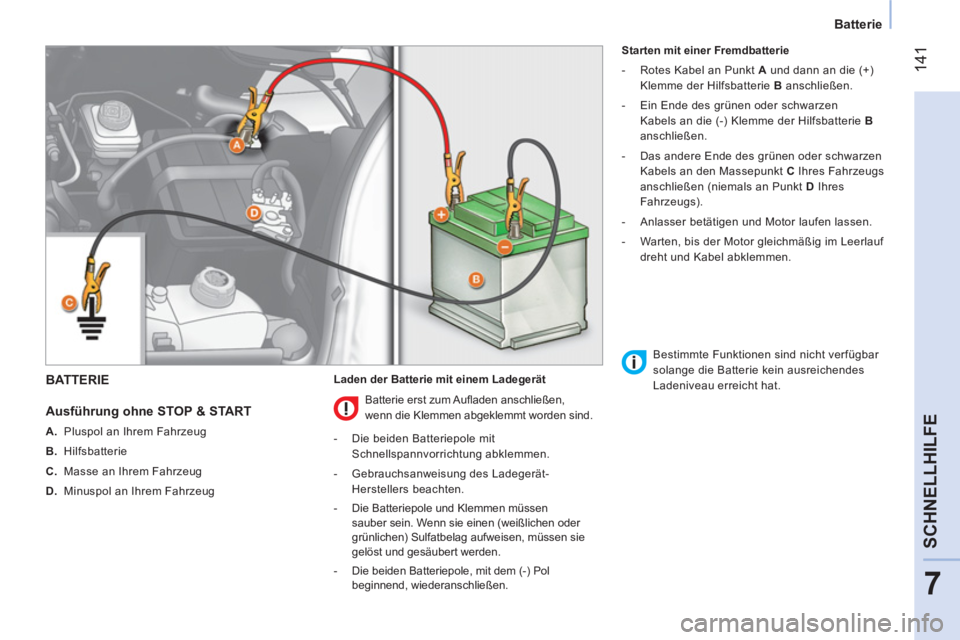

Ausführung ohne STOP & START
A.
Pluspol an Ihrem Fahrzeug
B.
Hilfsbatterie
C.
Masse an Ihrem Fahrzeug
D.
Minuspol an Ihrem Fahrzeug
Laden der Batterie mit einem Ladegerät
Starten mit einer Fremdbatterie
- Rotes Kabel an Punkt A
und dann an die (+)
Klemme der Hilfsbatterie B
anschließen.
- Ein Ende des grünen oder schwarzen
Kabels an die (-) Klemme der Hilfsbatterie B
anschließen.
- Das andere Ende des grünen oder schwarzen
Kabels an den Massepunkt C
Ihres Fahrzeugs
anschließen (niemals an Punkt D
Ihres
Fahrzeugs).
- Anlasser betätigen und Motor laufen lassen.
- Warten, bis der Motor gleichmäßig im Leerlauf
dreht und Kabel abklemmen.
Batterie erst zum Aufl aden anschließen,
wenn die Klemmen abgeklemmt worden sind.
- Die beiden Batteriepole mit
Schnellspannvorrichtung abklemmen.
- Gebrauchsanweisung des Ladegerät-
Herstellers beachten.
- Die Batteriepole und Klemmen müssen
sauber sein. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
- Die beiden Batteriepole, mit dem (-) Pol
beginnend, wiederanschließen.
Bestimmte Funktionen sind nicht verfügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
Page 144 of 192
142
Batterie
Ausführung mit STOP & START

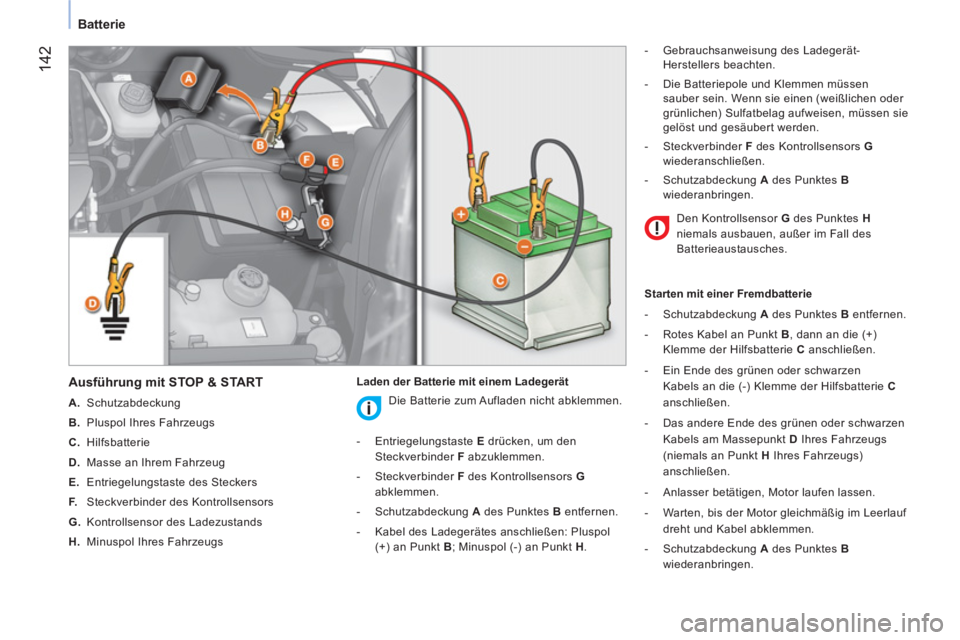

A.
Schutzabdeckung
B.
Pluspol Ihres Fahrzeugs
C.
Hilfsbatterie
D.
Masse an Ihrem Fahrzeug
E.
Entriegelungstaste des Steckers
F.
Steckverbinder des Kontrollsensors
G.
Kontrollsensor des Ladezustands
H.
Minuspol Ihres Fahrzeugs
Laden der Batterie mit einem Ladegerät
- Gebrauchsanweisung des Ladegerät-
Herstellers beachten.
- Die Batteriepole und Klemmen müssen
sauber sein. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
- Steckverbinder F
des Kontrollsensors G
wiederanschließen.
- Schutzabdeckung A
des Punktes B
wiederanbringen.
Starten mit einer Fremdbatterie
- Schutzabdeckung A
des Punktes B
entfernen.
- Rotes Kabel an Punkt B
, dann an die (+)
Klemme der Hilfsbatterie C
anschließen.
- Ein Ende des grünen oder schwarzen
Kabels an die (-) Klemme der Hilfsbatterie C
anschließen.
- Das andere Ende des grünen oder schwarzen
Kabels am Massepunkt D
Ihres Fahrzeugs
(niemals an Punkt H
Ihres Fahrzeugs)
anschließen.
- Anlasser betätigen, Motor laufen lassen.
- Warten, bis der Motor gleichmäßig im Leerlauf
dreht und Kabel abklemmen.
- Schutzabdeckung A
des Punktes B
wiederanbringen.
Die Batterie zum Aufladen nicht abklemmen.
- Entriegelungstaste E
drücken, um den
Steckverbinder F
abzuklemmen.
- Steckverbinder F
des Kontrollsensors G
abklemmen.
- Schutzabdeckung A
des Punktes B
entfernen.
- Kabel des Ladegerätes anschließen: Pluspol
(+) an Punkt B
; Minuspol (-) an Punkt H
. Den Kontrollsensor G
des Punktes H
niemals ausbauen, außer im Fall des
Batterieaustausches.
Page 145 of 192
143
7
SCHNELLHILFE
Batterie
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei. Sie
sind gemäß den gesetzlichen Vorschriften
zu entsorgen und dürfen auf keinen Fall in den
Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien bei einer
speziellen Sammelstelle ab.
Bei einem längeren Stillstand des Fahrzeugs
von mehr als einem Monat empfiehlt es sich,
die Batterie abzuklemmen. Bei Ausführungen
mit STOP & START-System:
- Entriegelungstaste E
drücken, um den
Steckverbinder F
abzuklemmen,
- Steckverbinder F
des Kontrollsensors G
abklemmen.
Den Kontrollsensor G
des Punktes H
niemals
ausbauen, außer im Falle eines
Batterieaustausches.
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist ausschließlich
durch einen CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu
einem frühzeitigen Verschleiß der Batterie führen.
Nach dem Wiedereinbau der Batterie durch
das CITROËN-Händlernetz oder durch eine
qualifi zierte Fachwerkstatt ist das STOP &
START-System erst nach einem kontinuierlichen
Stillstand des Fahrzeugs, dessen Dauer (bis zu ca.
acht Stunden) von den klimatischen Verhältnissen
und dem Batterieladezustand abhängt, wieder aktiv.
Vor dem Laden
Der Ladevorgang muss in einem belüfteten Raum
und weit entfernt von offener Flamme oder einer
möglichen Funkenquelle durchgeführt werden, um
die Gefahren einer Explosion oder eines Brandes
zu vermeiden.
Versuchen Sie nicht, eine eingefrorene Batterie
aufzuladen: Sie muss vorher aufgetaut werden, um
die Gefahr einer Explosion zu vermeiden. Wenn
die Batterie eingefroren war, lassen Sie sie vor
dem Aufladen von einem Fachmann überprüfen,
der feststellt, ob die inneren Komponenten nicht
beschädigt worden sind und das Gehäuse keine
Risse aufweist, wodurch es zum Auslaufen giftiger
und ätzender Säure kommen könnte.
Vor dem Abklemmen
Batterie nicht bei laufendem Motor abklemmen.
Batterie erst frühestens zwei Minuten nach dem
Ausschalten der Zündung abklemmen.
Fenster und Türen vor dem Abklemmen der
Batterie schließen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie darf der
Motor erst 1 Minute nach Einschalten der Zündung
angelassen werden, damit die elektronischen
Systeme initialisiert werden können. Sollten trotz
Beachtung dieser Vorschrift leichte Störungen
auftreten und bestehen bleiben, wenden Sie sich an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifi zierte Fachwerkstatt.
Wenn die Batterie längere Zeit abgeklemmt war,
müssen folgende Funktionen gegebenenfalls
reinitialisiert werden:
- die Einstellungen der Anzeige (Datum,
Uhrzeit, Sprache, Einheit für Entfernung und
Temperatur),
- die Sender des Autoradios,
- die Zentralverriegelung.
Bestimmte Einstellungen, die gelöscht wurden,
müssen erneut vorgenommen werden. Wenden
Sie sich diesbezüglich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Page 146 of 192
144
Radwechsel
RADWECHSEL
Fahrzeug parken
Stellen Sie das Fahrzeug nach Möglichkeit auf
waagerechtem, festen, nicht rutschigen Untergrund
ab.
Ziehen Sie die Feststellbremse an, schalten Sie
die Zündung aus und legen Sie den 1. Gang (bei
Steigung/Gefälle) ein.
Vergewissern Sie sich unbedingt, dass alle
Insassen aus dem Fahrzeug ausgestiegen sind
und sich an einem sicheren Ort befinden.
Setzen Sie, wenn möglich einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Werkzeug
Das erforderliche Werkzeug befindet sich im
Werkzeugset hinter dem Fahrersitz (Kastenwagen)
oder hinter der Rückbank (Kombi).
1.
Radschlüssel
2.
Zentrierstift
3.
Schraubenzieher
4.
Wagenheber mit Kurbel
5.
Abnehmbare Abschleppöse
Wagenheber und das gesamte Werkzeug sind
fahrzeugspezifisch. Nicht für andere Zwecke
verwenden.
Legen Sie sich nie unter das Fahrzeug, wenn
dieses nur mit dem Wagenheber angehoben
wurde. Das Fahrzeug muss richtig aufgebockt
sein.

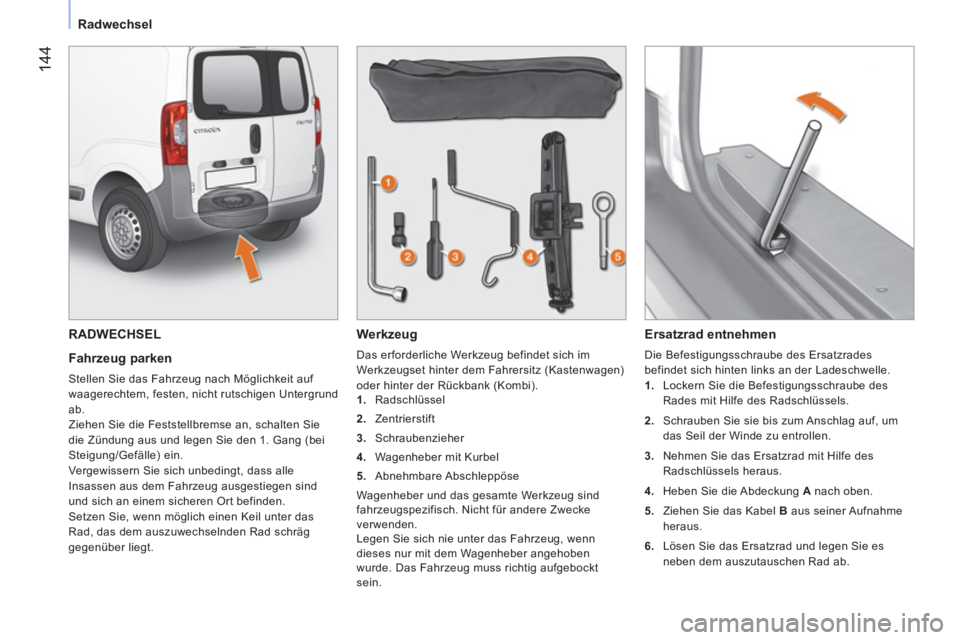

Ersatzrad entnehmen
Die Befestigungsschraube des Ersatzrades
befindet sich hinten links an der Ladeschwelle.
1.
Lockern Sie die Befestigungsschraube des
Rades mit Hilfe des Radschlüssels.
2.
Schrauben Sie sie bis zum Anschlag auf, um
das Seil der Winde zu entrollen.
3.
Nehmen Sie das Ersatzrad mit Hilfe des
Radschlüssels heraus.
4.
Heben Sie die Abdeckung A
nach oben.
5.
Ziehen Sie das Kabel B
aus seiner Aufnahme
heraus.
6.
Lösen Sie das Ersatzrad und legen Sie es
neben dem auszutauschen Rad ab.
Page 147 of 192
145
7
SCHNELLHILFE
Radwechsel
Rad abnehmen
1.
Stellen Sie das Fahrzeug auf einem ebenen,
stabilen und rutschfesten Untergrund ab.
Ziehen Sie die Feststellbremse an. Schalten
Sie die Zündung aus und legen Sie je nach
Gefälle den 1. Gang bzw. den Rückwärtsgang
ein.
2.
Entfernen Sie die Radkappe (großes Modell)
mit Hilfe des Radschlüssels 1
, indem Sie in
Höhe des Ventildurchgangs daran ziehen.
Führen Sie den Schraubenzieher 3
in die
mittlere Aussparung der Radkappe (kleines
Modell) ein und rasten Sie sie durch
Hebelbewegungen aus.
3.
Lockern Sie die Radschrauben mit dem
Radschlüssel.
4.
Bringen Sie den Wagenheber entsprechend
der Abbildung unter der Karosserie im
Bereich der Markierung A
(in der Einbuchtung
des Längsträgers) möglichst nahe am
auszutauschenden Rad an.
5.
Fahren Sie den Wagenheber 4
aus, bis er mit der
Sohle den Boden berührt. Vergewissern Sie sich,
dass die Achse der Wagenhebersohle senkrecht
zum Untergrund steht.
6.
Heben Sie das Fahrzeug an.
7.
Entfernen Sie die Schrauben und lösen Sie das
Rad.
Rad wieder einsetzen
1.
Montieren Sie die Halterung am Rad.
2.
Das Kabel B
in Position bringen.
3.
Die Abdeckung A
absenken.
4.
Das Rad anbringen.
5.
Den Schlüssel im Uhrzeigersinn drehen, um
das Ersatzrad vollständig anzuheben.
Page 148 of 192
146
Radwechsel
Rad wieder anbringen
6.
Bringen Sie die Radkappe wieder an. Setzen
Sie zunächst die Aussparung am Ventil an und
drücken Sie dann mit der Handfläche darauf.
7.
Verstauen Sie das Werkzeug und das Rad.
8.
Prüfen Sie den Reifendruck am Rad
(siehe "Kenndaten") und lassen Sie das Rad
gegebenenfalls auswuchten. In Abschnitt 8 unter "Kenndaten" finden Sie
den Reifendruckaufkleber.
Lassen Sie schnellstmöglich von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt prüfen, ob die
Schrauben richtig festgezogen sind und das
Ersatzrad den richtigen Reifendruck hat.
1.
Bringen Sie das Rad mit Hilfe des Zentrierstifts
2
an.
2.
Drehen Sie die 3 Schrauben per Hand ein und
entfernen Sie den Zentrierstift. Bringen Sie
die 4. Schraube an.
3.
Ziehen Sie die Radschrauben mit dem
Radschlüssel 1
an.
4.
Fahren Sie den Wagenheber 4
ein und
entfernen Sie ihn.
5.
Ziehen Sie die Radschrauben mit dem
Radschlüssel fest. Lassen Sie auch das Originalrad so schnell
wie möglich von einem Vertreter des
CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt reparieren und
wieder montieren.
Page 149 of 192
147
7
SCHNELLHILFE
Radwechsel
REIFENREPARATURSET

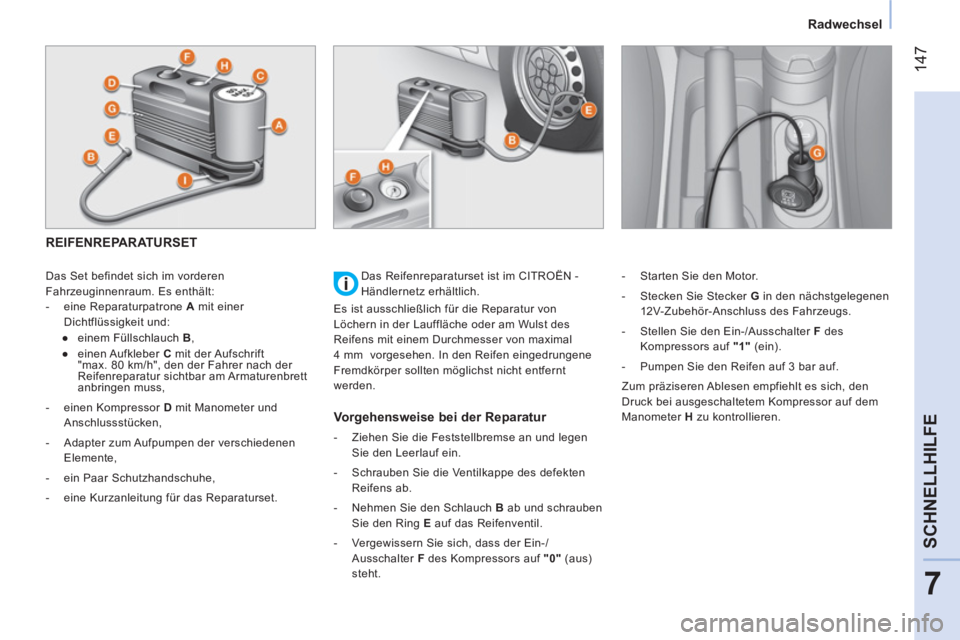

Das Set befindet sich im vorderen
Fahrzeuginnenraum. Es enthält:
- eine Reparaturpatrone A
mit einer
Dichtflüssigkeit und:
●
einem Füllschlauch B
,
●
einen Aufkleber C
mit der Aufschrift
"max. 80 km/h", den der Fahrer nach der
Reifenreparatur sichtbar am Armaturenbrett
anbringen muss,
- einen Kompressor D
mit Manometer und
Anschlussstücken,
- Adapter zum Aufpumpen der verschiedenen
Elemente,
- ein Paar Schutzhandschuhe,
- eine Kurzanleitung für das Reparaturset.
Vorgehensweise bei der Reparatur
- Ziehen Sie die Feststellbremse an und legen
Sie den Leerlauf ein.
- Schrauben Sie die Ventilkappe des defekten
Reifens ab.
- Nehmen Sie den Schlauch B
ab und schrauben
Sie den Ring E
auf das Reifenventil.
- Vergewissern Sie sich, dass der Ein-/
Ausschalter F
des Kompressors auf "0"
(aus)
steht.
- Starten Sie den Motor.
- Stecken Sie Stecker G
in den nächstgelegenen
12V-Zubehör-Anschluss des Fahrzeugs.
- Stellen Sie den Ein-/Ausschalter F
des
Kompressors auf "1"
(ein).
- Pumpen Sie den Reifen auf 3 bar auf.
Zum präziseren Ablesen empfiehlt es sich, den
Druck bei ausgeschaltetem Kompressor auf dem
Manometer H
zu kontrollieren. Das Reifenreparaturset ist im CITROËN -
Händlernetz erhältlich.
Es ist ausschließlich für die Reparatur von
Löchern in der Lauffläche oder am Wulst des
Reifens mit einem Durchmesser von maximal
4 mm vorgesehen. In den Reifen eingedrungene
Fremdkörper sollten möglichst nicht entfernt
werden.
Page 150 of 192
148
Radwechsel
- Wenn innerhalb von 5 Minuten
der Druck nicht
mindestens 1,5 bar
beträgt:
●
klemmen Sie den Kompressor vom Ventil
und von dem 12V-Zubehör-Anschluss ab,
●
lassen Sie das Fahrzeug etwa 10 Meter
vorrollen, um die Dichtflüssigkeit im
Reifeninneren zu verteilen,
●
pumpen Sie dann den Reifen noch einmal
auf.
- Wenn innerhalb von 10 Minuten
der Druck
nicht mindestens 1,8 bar
beträgt:
●
brechen Sie die Reparatur ab; der Reifen ist
zu stark beschädigt und kann nicht repariert
werden,
●
wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
- Wenn der Reifen auf 3 bar
aufgepumpt ist,
lassen Sie den Motor sofort an.
Halten Sie nach etwa zehnminütiger Fahrt an und
kontrollieren Sie den Reifendruck erneut.
Korrigieren Sie den Reifendruck bei Bedarf
und wenden Sie sich schnellstmöglich an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Informieren Sie den Techniker unbedingt darüber,
dass Sie den Reifen mit dem Reparaturset
instand gesetzt haben und geben Sie ihm die
dazugehörige Gebrauchsanleitung.
Kontrolle und Wiederherstellung des
Reifendrucks
Um den Reifendruck zu kontrollieren und
wiederherzustellen, benutzen Sie den Kompressor,
und zwar wie folgt:
- klemmen Sie den Schlauch I
ab,
- schließen Sie ihn direkt an das Reifenventil an,
auf diese Weise wird die Patrone an
den Kompressor angeschlossen und die
Dichtflüssigkeit nicht eingespritzt.
Austausch der Reparaturpatrone
Klemmen Sie den Schlauch I
ab.
Drehen Sie die Patrone entgegen dem
Uhrzeigersinn und heben Sie sie an.
Führen Sie eine neue Patrone ein und drehen Sie
sie im Uhrzeigersinn.
Schließen Sie den Schlauch I
wieder an und
setzen Sie den Schlauch B
wieder in die dafür
vorgesehene Aufnahme ein.
Die Reparaturpatrone enthält Äthylenglykol,
das bei Einnahme schädlich ist und die Augen
reizt.
Bewahren Sie sie deshalb außerhalb der
Reichweite von Kindern auf.
Werfen Sie die Patrone nach Gebrauch
nicht einfach weg, sondern lassen Sie sie
im CITROËN-Händlernetz oder von einer
Wiederverwertungseinrichtung entsorgen. Wenn Luft vom Reifen abgelassen werden muss:
- schließen Sie den Schlauch I
wieder an das
Reifenventil an,
- drücken Sie auf die gelbe Taste in der Mitte des
Kompressorschalters F
.
