CITROEN NEMO 2014 Betriebsanleitungen (in German)

99
4
ERGONOMIE und BORDKOMFORT


Sitze

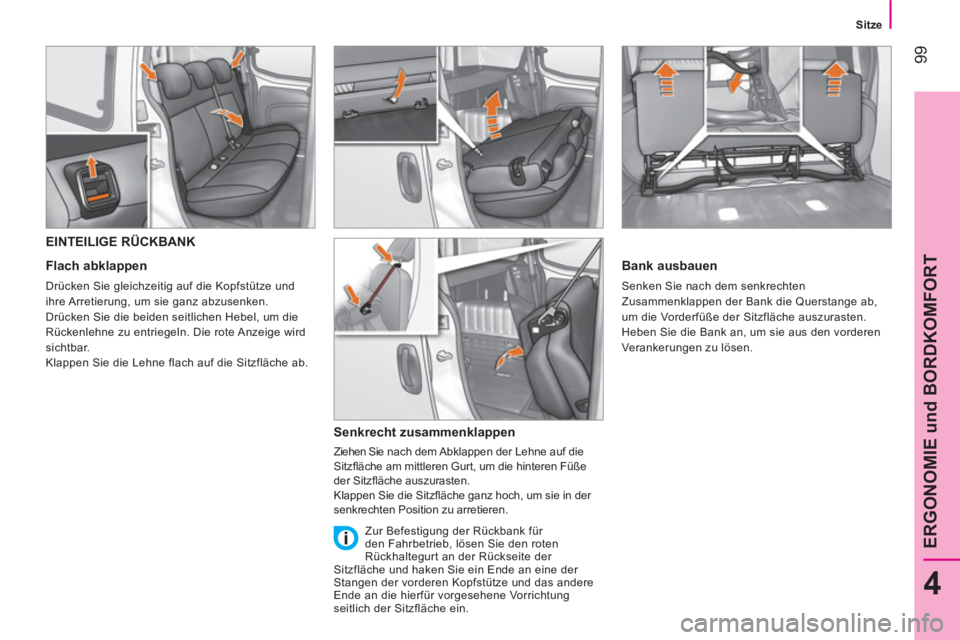

EINTEILIGE RÜCKBANK


Flach abklappen

Drücken Sie gleichzeitig auf die Kopfstütze und
ihre Arretierung, um sie ganz abzusenken.
Drücken Sie die beiden seitlichen Hebel, um die
Rückenlehne zu entriegeln. Die rote Anzeige wird
sichtbar.
Klappen Sie die Lehne flach auf die Sitzfläche ab.


Senkrecht zusammenklappen

Ziehen Sie nach dem Abklappen der Lehne auf die
Sitzfl äche am mittleren Gurt, um die hinteren Füße
der Sitzfl äche auszurasten.
Klappen Sie die Sitzfl äche ganz hoch, um sie in der
senkrechten Position zu arretieren.

Bank ausbauen

Senken Sie nach dem senkrechten
Zusammenklappen der Bank die Querstange ab,
um die Vorderfüße der Sitzfläche auszurasten.
Heben Sie die Bank an, um sie aus den vorderen
Verankerungen zu lösen.
Zur Befestigung der Rückbank für
den Fahrbetrieb, lösen Sie den roten
Rückhaltegurt an der Rückseite der
Sitzfläche und haken Sie ein Ende an eine der
Stangen der vorderen Kopfstütze und das andere
Ende an die hierfür vorgesehene Vorrichtung
seitlich der Sitzfläche ein.

100
Sitze

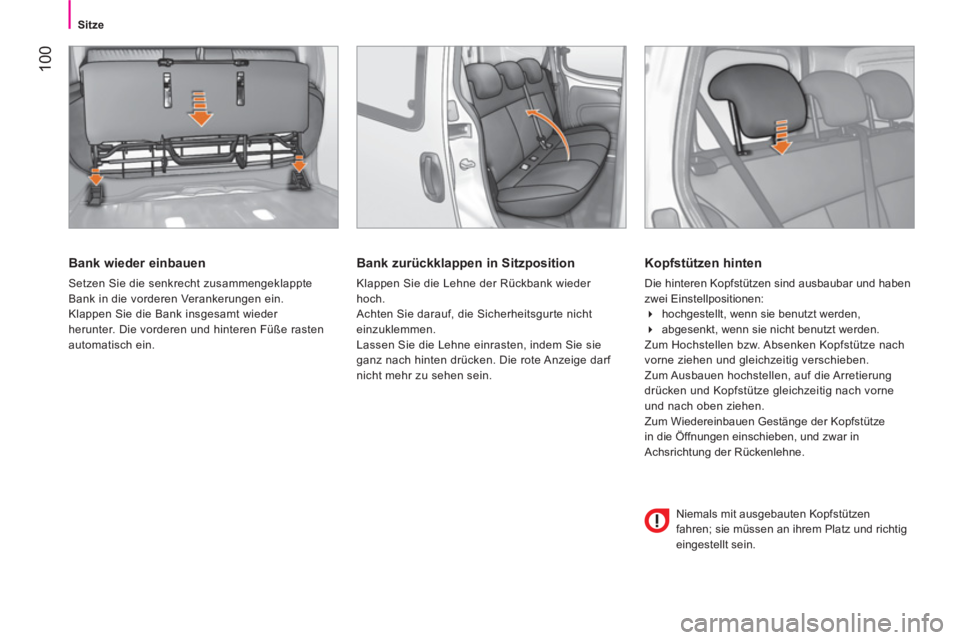

Bank wieder einbauen

Setzen Sie die senkrecht zusammengeklappte
Bank in die vorderen Verankerungen ein.
Klappen Sie die Bank insgesamt wieder
herunter. Die vorderen und hinteren Füße rasten
automatisch ein.


Bank zurückklappen in Sitzposition

Klappen Sie die Lehne der Rückbank wieder
hoch.
Achten Sie darauf, die Sicherheitsgurte nicht
einzuklemmen.
Lassen Sie die Lehne einrasten, indem Sie sie
ganz nach hinten drücken. Die rote Anzeige darf
nicht mehr zu sehen sein.


Kopfstützen hinten

Die hinteren Kopfstützen sind ausbaubar und haben
zwei Einstellpositionen:

 hochgestellt, wenn sie benutzt werden,

 abgesenkt, wenn sie nicht benutzt werden.
Zum Hochstellen bzw. Absenken Kopfstütze nach
vorne ziehen und gleichzeitig verschieben.
Zum Ausbauen hochstellen, auf die Arretierung
drücken und Kopfstütze gleichzeitig nach vorne
und nach oben ziehen.
Zum Wiedereinbauen Gestänge der Kopfstütze
in die Öffnungen einschieben, und zwar in
Achsrichtung der Rückenlehne.

Niemals mit ausgebauten Kopfstützen
fahren; sie müssen an ihrem Platz und richtig
eingestellt sein.

101
4
ERGONOMIE und BORDKOMFORT


Sitze

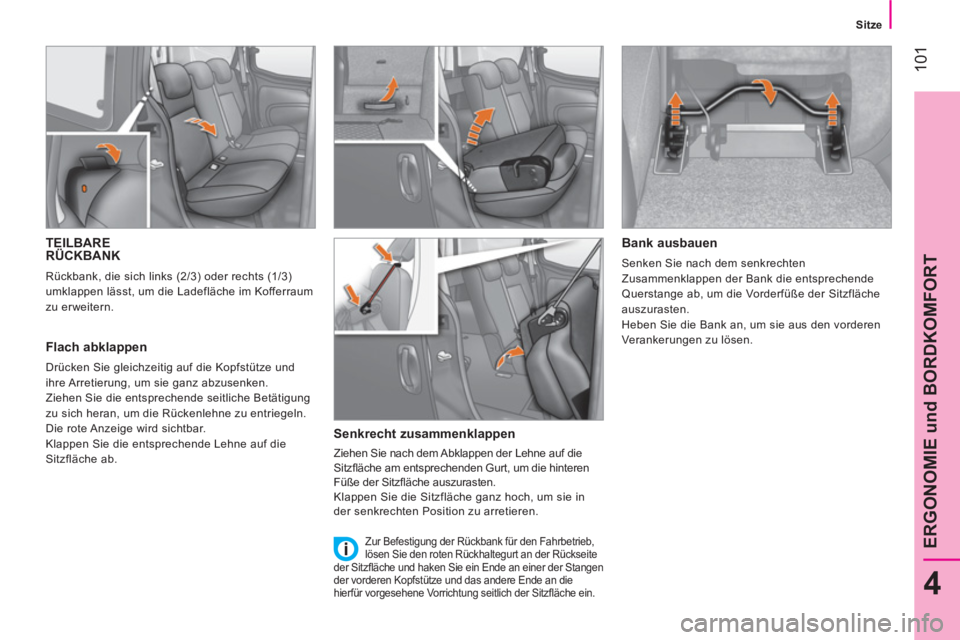

TEILBARE
RÜCKBANK
Rückbank, die sich links (2/3) oder rechts (1/3)
umklappen lässt, um die Ladefläche im Kofferraum
zu erweitern.

Flach abklappen

Drücken Sie gleichzeitig auf die Kopfstütze und
ihre Arretierung, um sie ganz abzusenken.
Ziehen Sie die entsprechende seitliche Betätigung
zu sich heran, um die Rückenlehne zu entriegeln.
Die rote Anzeige wird sichtbar.
Klappen Sie die entsprechende Lehne auf die
Sitzfläche ab.


Senkrecht zusammenklappen

Ziehen Sie nach dem Abklappen der Lehne auf die
Sitzfl äche am entsprechenden Gurt, um die hinteren
Füße der Sitzfl äche auszurasten.
Klappen Sie die Sitzfläche ganz hoch, um sie in
der senkrechten Position zu arretieren.

Bank ausbauen

Senken Sie nach dem senkrechten
Zusammenklappen der Bank die entsprechende
Querstange ab, um die Vorderfüße der Sitzfläche
auszurasten.
Heben Sie die Bank an, um sie aus den vorderen
Verankerungen zu lösen.

Zur Befestigung der Rückbank für den Fahrbetrieb,
lösen Sie den roten Rückhaltegurt an der Rückseite
der Sitzfl äche und haken Sie ein Ende an einer der Stangen
der vorderen Kopfstütze und das andere Ende an die
hierfür vorgesehene Vorrichtung seitlich der Sitzfl äche ein.

102
Sitze

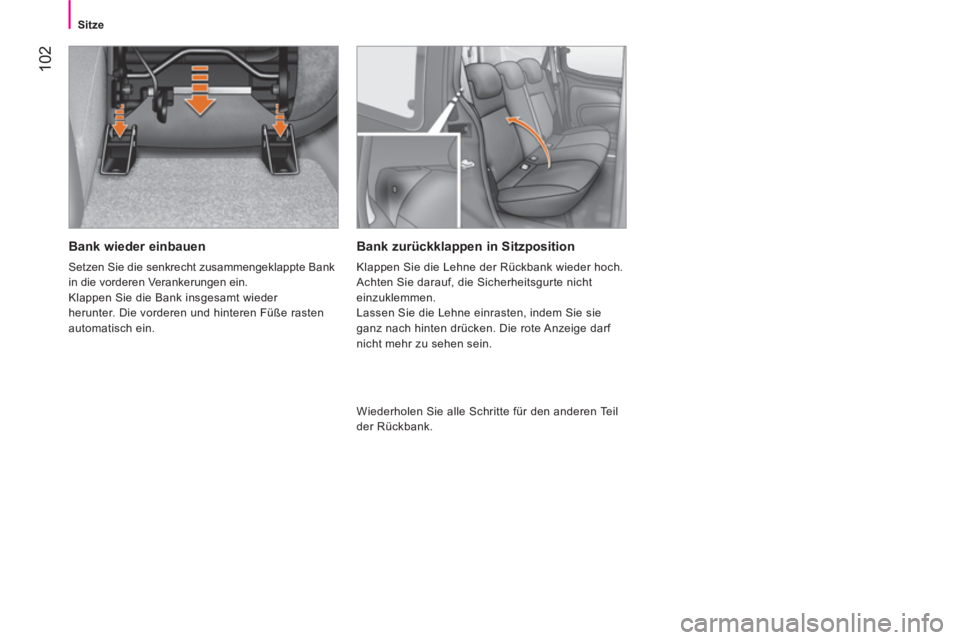

Bank wieder einbauen

Setzen Sie die senkrecht zusammengeklappte Bank
in die vorderen Verankerungen ein.
Klappen Sie die Bank insgesamt wieder
herunter. Die vorderen und hinteren Füße rasten
automatisch ein.


Bank zurückklappen in Sitzposition

Klappen Sie die Lehne der Rückbank wieder hoch.
Achten Sie darauf, die Sicherheitsgurte nicht
einzuklemmen.
Lassen Sie die Lehne einrasten, indem Sie sie
ganz nach hinten drücken. Die rote Anzeige darf
nicht mehr zu sehen sein.
Wiederholen Sie alle Schritte für den anderen Teil
der Rückbank.

103
4
ERGONOMIE und BORDKOMFORT



Belüften

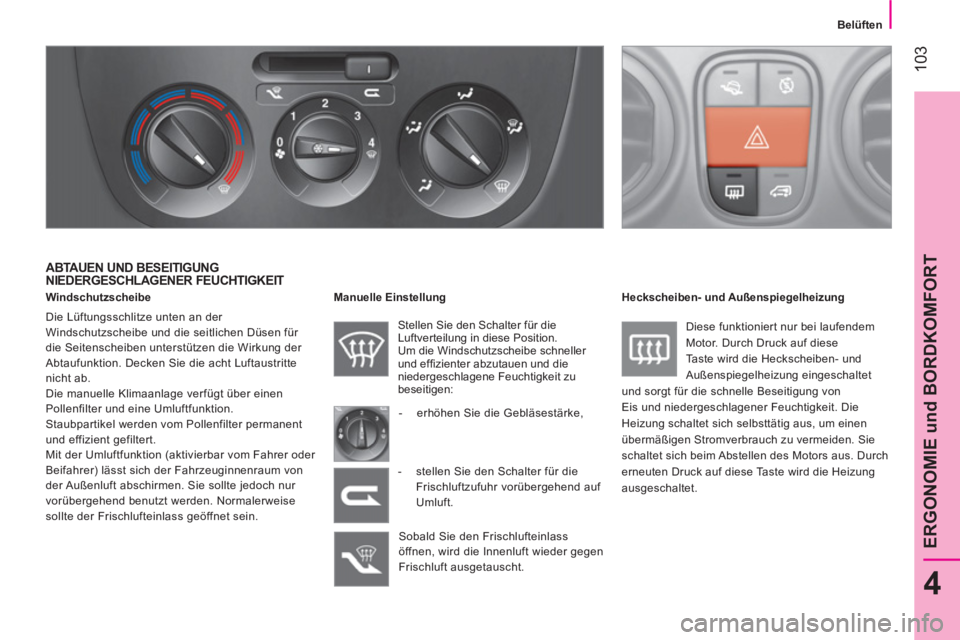

ABTAUEN UND BESEITIGUNG
NIEDERGESCHLAGENER FEUCHTIGKEIT

Windschutzscheibe
Die Lüftungsschlitze unten an der
Windschutzscheibe und die seitlichen Düsen für
die Seitenscheiben unterstützen die Wirkung der
Abtaufunktion. Decken Sie die acht Luftaustritte
nicht ab.
Die manuelle Klimaanlage verfügt über einen
Pollenfilter und eine Umluftfunktion.
Staubpartikel werden vom Pollenfilter permanent
und effizient gefiltert.
Mit der Umluftfunktion (aktivierbar vom Fahrer oder
Beifahrer) lässt sich der Fahrzeuginnenraum von
der Außenluft abschirmen. Sie sollte jedoch nur
vorübergehend benutzt werden. Normalerweise
sollte der Frischlufteinlass geöffnet sein.

Manuelle Einstellung
Stellen Sie den Schalter für die
Luftverteilung in diese Position.
Um die Windschutzscheibe schneller
und effi zienter abzutauen und die
niedergeschlagene Feuchtigkeit zu
beseitigen:


- erhöhen Sie die Gebläsestärke,
Sobald Sie den Frischlufteinlass
öffnen, wird die Innenluft wieder gegen
Frischluft ausgetauscht.
Heckscheiben- und Außenspiegelheizung
Diese funktioniert nur bei laufendem
Motor. Durch Druck auf diese
Taste wird die Heckscheiben- und
Außenspiegelheizung eingeschaltet
und sorgt für die schnelle Beseitigung von
Eis und niedergeschlagener Feuchtigkeit. Die
Heizung schaltet sich selbsttätig aus, um einen
übermäßigen Stromverbrauch zu vermeiden. Sie
schaltet sich beim Abstellen des Motors aus. Durch
erneuten Druck auf diese Taste wird die Heizung
ausgeschaltet.

- stellen Sie den Schalter für die
Frischluftzufuhr vorübergehend auf
Umluft.

104



Belüften

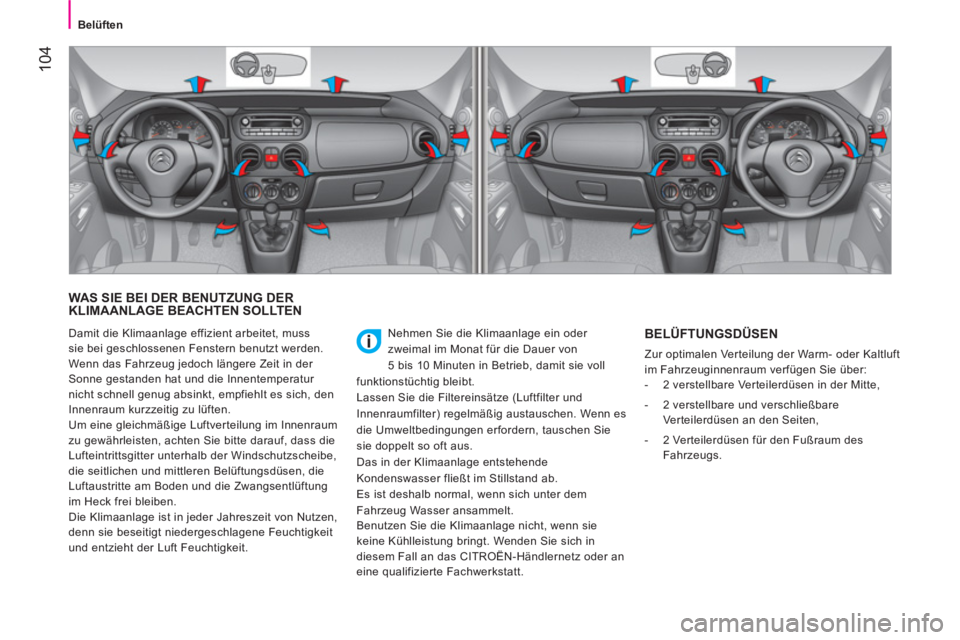

WAS SIE BEI DER BENUTZUNG DER
KLIMAANLAGE BEACHTEN SOLLTEN
Nehmen Sie die Klimaanlage ein oder
zweimal im Monat für die Dauer von
5 bis 10 Minuten in Betrieb, damit sie voll
funktionstüchtig bleibt.
Lassen Sie die Filtereinsätze (Luftfilter und
Innenraumfilter) regelmäßig austauschen. Wenn es
die Umweltbedingungen erfordern, tauschen Sie
sie doppelt so oft aus.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.
Benutzen Sie die Klimaanlage nicht, wenn sie
keine Kühlleistung bringt. Wenden Sie sich in
diesem Fall an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
BELÜFTUNGSDÜSEN

Zur optimalen Verteilung der Warm- oder Kaltluft
im Fahrzeuginnenraum verfügen Sie über:


- 2 verstellbare Verteilerdüsen in der Mitte,

- 2 verstellbare und verschließbare
Verteilerdüsen an den Seiten,

- 2 Verteilerdüsen für den Fußraum des
Fahrzeugs.
Damit die Klimaanlage effizient arbeitet, muss
sie bei geschlossenen Fenstern benutzt werden.
Wenn das Fahrzeug jedoch längere Zeit in der
Sonne gestanden hat und die Innentemperatur
nicht schnell genug absinkt, empfiehlt es sich, den
Innenraum kurzzeitig zu lüften.
Um eine gleichmäßige Luftverteilung im Innenraum
zu gewährleisten, achten Sie bitte darauf, dass die
Lufteintrittsgitter unterhalb der Windschutzscheibe,
die seitlichen und mittleren Belüftungsdüsen, die
Luftaustritte am Boden und die Zwangsentlüftung
im Heck frei bleiben.
Die Klimaanlage ist in jeder Jahreszeit von Nutzen,
denn sie beseitigt niedergeschlagene Feuchtigkeit
und entzieht der Luft Feuchtigkeit.

105
4
ERGONOMIE und BORDKOMFORT



Belüften

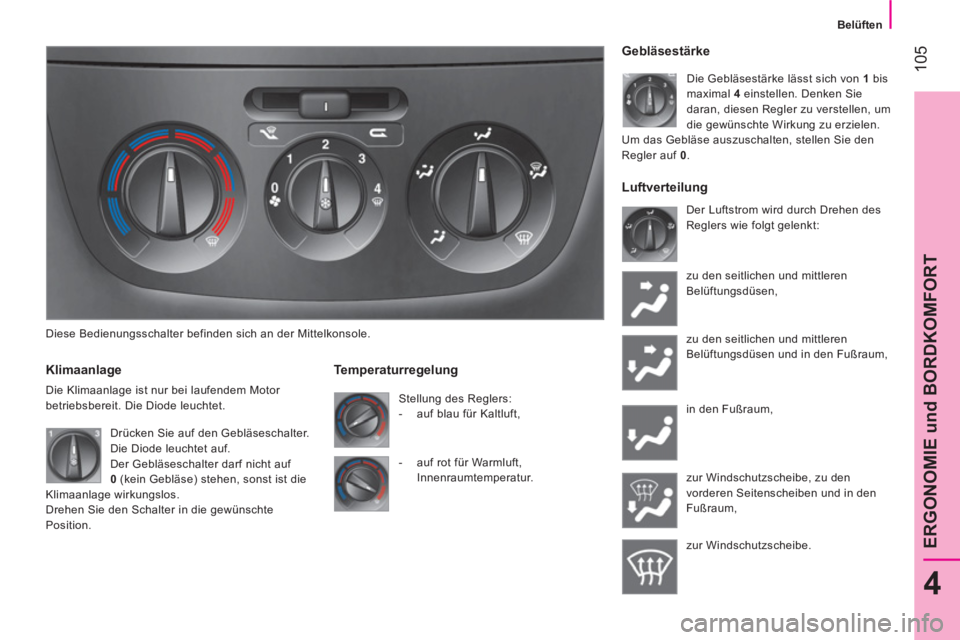

Diese Bedienungsschalter befinden sich an der Mittelkonsole.


Klimaanlage

Die Klimaanlage ist nur bei laufendem Motor
betriebsbereit. Die Diode leuchtet.

Temperaturregelung

Stellung des Reglers:


- auf blau für Kaltluft,


Gebläsestärke

Die Gebläsestärke lässt sich von 1
bis
maximal 4
einstellen. Denken Sie
daran, diesen Regler zu verstellen, um
die gewünschte Wirkung zu erzielen.
Um das Gebläse auszuschalten, stellen Sie den
Regler auf 0
.
Der Luftstrom wird durch Drehen des
Reglers wie folgt gelenkt:
zu den seitlichen und mittleren
Belüftungsdüsen,
zu den seitlichen und mittleren
Belüftungsdüsen und in den Fußraum,
in den Fußraum,
zur Windschutzscheibe, zu den
vorderen Seitenscheiben und in den
Fußraum,
zur Windschutzscheibe. Drücken Sie auf den Gebläseschalter.
Die Diode leuchtet auf.
Der Gebläseschalter darf nicht auf
0
(kein Gebläse) stehen, sonst ist die
Klimaanlage wirkungslos.
Drehen Sie den Schalter in die gewünschte
Position.
- auf rot für Warmluft,
Innenraumtemperatur.



Luftverteilung

106



Belüften

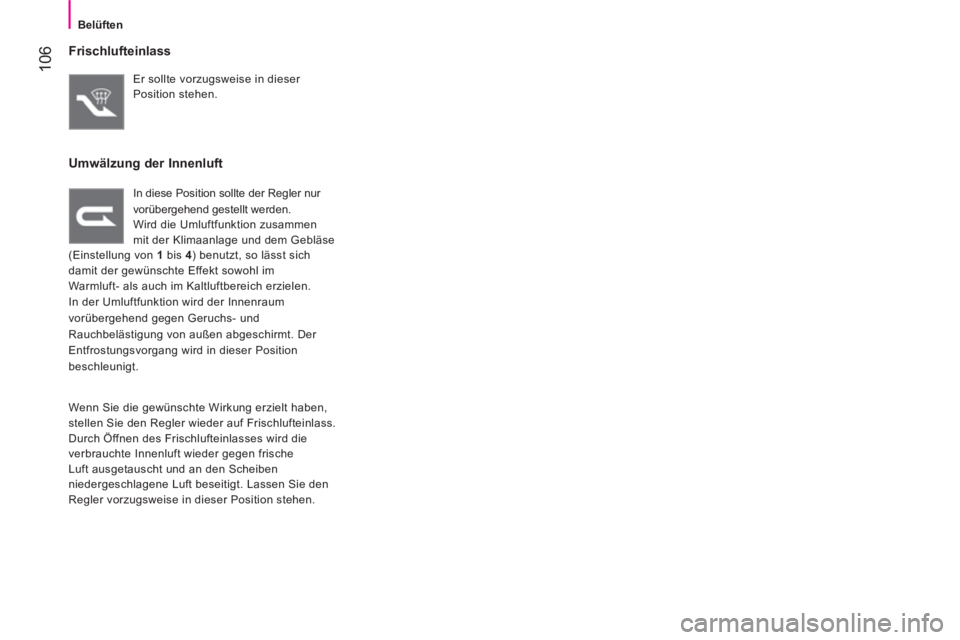

Frischlufteinlass

Er sollte vorzugsweise in dieser
Position stehen.


Umwälzung der Innenluft

In diese Position sollte der Regler nur
vorübergehend gestellt werden.
Wird die Umluftfunktion zusammen
mit der Klimaanlage und dem Gebläse
(Einstellung von 1 bis 4) benutzt, so lässt sich
damit der gewünschte Effekt sowohl im
Warmluft- als auch im Kaltluftbereich erzielen.
In der Umluftfunktion wird der Innenraum
vorübergehend gegen Geruchs- und
Rauchbelästigung von außen abgeschirmt. Der
Entfrostungsvorgang wird in dieser Position
beschleunigt.
Wenn Sie die gewünschte Wirkung erzielt haben,
stellen Sie den Regler wieder auf Frischlufteinlass.
Durch Öffnen des Frischlufteinlasses wird die
verbrauchte Innenluft wieder gegen frische
Luft ausgetauscht und an den Scheiben
niedergeschlagene Luft beseitigt. Lassen Sie den
Regler vorzugsweise in dieser Position stehen.

107
4
ERGONOMIE und BORDKOMFORT



Bordausstattung

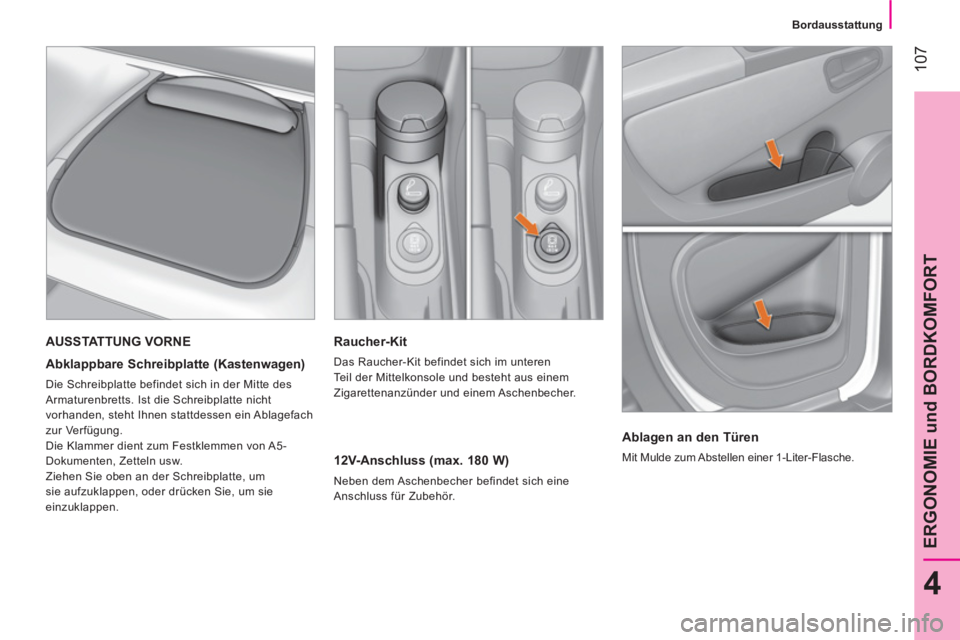

Raucher-Kit

Das Raucher-Kit befindet sich im unteren
Teil der Mittelkonsole und besteht aus einem
Zigarettenanzünder und einem Aschenbecher.


12V-Anschluss (max. 180 W)

Neben dem Aschenbecher befindet sich eine
Anschluss für Zubehör.

AUSSTATTUNG VORNE



Abklappbare Schreibplatte (Kastenwagen)

Die Schreibplatte befindet sich in der Mitte des
Armaturenbretts. Ist die Schreibplatte nicht
vorhanden, steht Ihnen stattdessen ein Ablagefach
zur Verfügung.
Die Klammer dient zum Festklemmen von A5-
Dokumenten, Zetteln usw.
Ziehen Sie oben an der Schreibplatte, um
sie aufzuklappen, oder drücken Sie, um sie
einzuklappen.


Ablagen an den Türen

Mit Mulde zum Abstellen einer 1-Liter-Flasche.

108



Bordausstattung

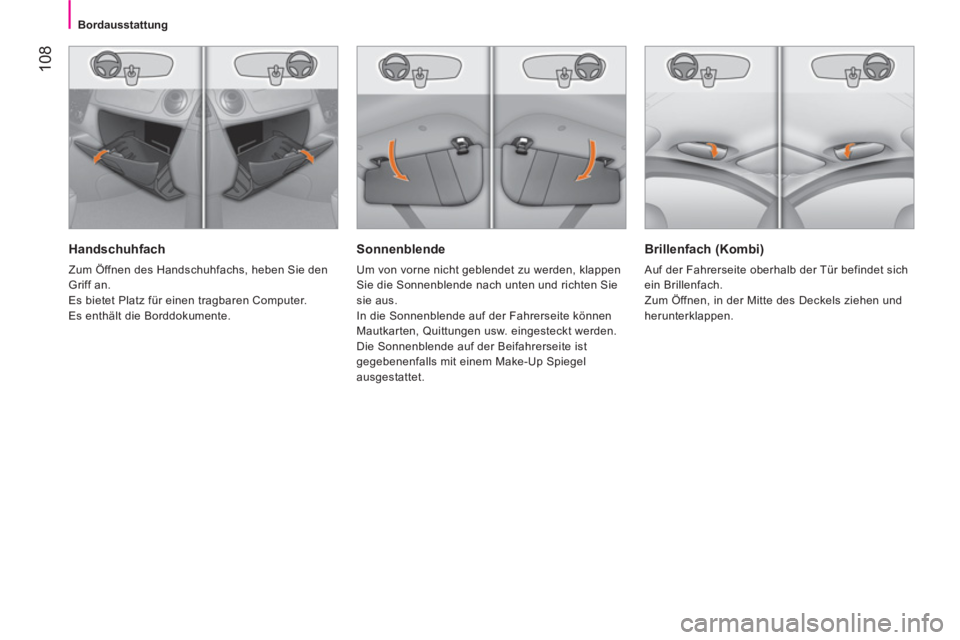

Sonnenblende

Um von vorne nicht geblendet zu werden, klappen
Sie die Sonnenblende nach unten und richten Sie
sie aus.
In die Sonnenblende auf der Fahrerseite können
Mautkarten, Quittungen usw. eingesteckt werden.
Die Sonnenblende auf der Beifahrerseite ist
gegebenenfalls mit einem Make-Up Spiegel
ausgestattet.


Handschuhfach

Zum Öffnen des Handschuhfachs, heben Sie den
Griff an.
Es bietet Platz für einen tragbaren Computer.
Es enthält die Borddokumente.


Brillenfach (Kombi)

Auf der Fahrerseite oberhalb der Tür befindet sich
ein Brillenfach.
Zum Öffnen, in der Mitte des Deckels ziehen und
herunterklappen.
