CITROEN NEMO 2014 Betriebsanleitungen (in German)

149
7
SCHNELLHILFE

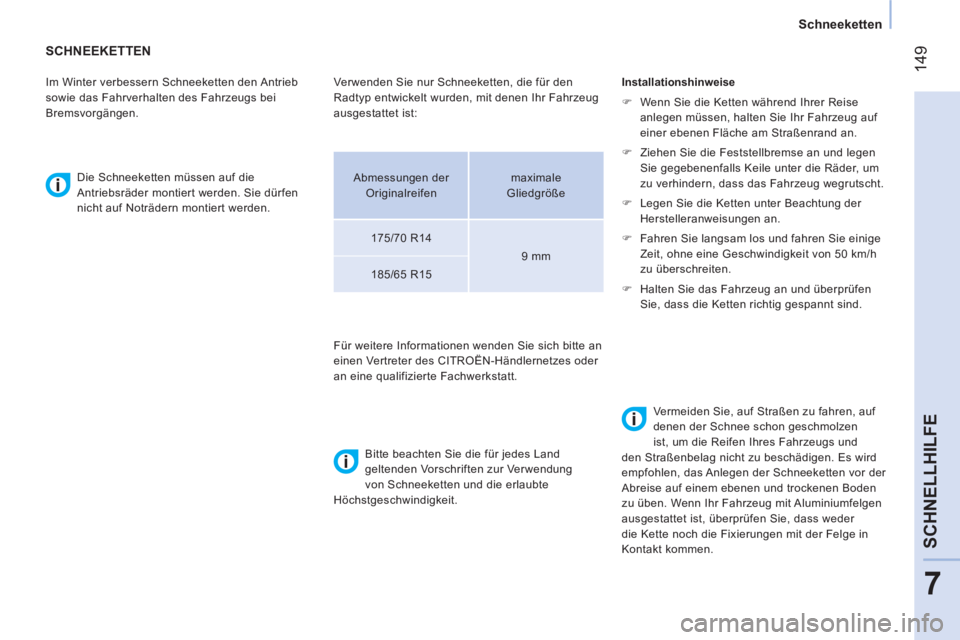

Schneeketten








SCHNEEKETTEN


Im Winter verbessern Schneeketten den Antrieb
sowie das Fahrverhalten des Fahrzeugs bei
Bremsvorgängen.

Die Schneeketten müssen auf die
Antriebsräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.

Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Installationshinweise


)
Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.

)
Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um
zu verhindern, dass das Fahrzeug wegrutscht.

)
Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.

)
Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h
zu überschreiten.

)
Halten Sie das Fahrzeug an und überprüfen
Sie, dass die Ketten richtig gespannt sind.


Vermeiden Sie, auf Straßen zu fahren, auf
denen der Schnee schon geschmolzen
ist, um die Reifen Ihres Fahrzeugs und
den Straßenbelag nicht zu beschädigen. Es wird
empfohlen, das Anlegen der Schneeketten vor der
Abreise auf einem ebenen und trockenen Boden
zu üben. Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass weder
die Kette noch die Fixierungen mit der Felge in
Kontakt kommen.


Verwenden Sie nur Schneeketten, die für den
Radtyp entwickelt wurden, mit denen Ihr Fahrzeug
ausgestattet ist:
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.

Abmessungen der
Originalreifen
maximale
Gliedgröße

175/70 R14

9 mm

185/65 R15

150

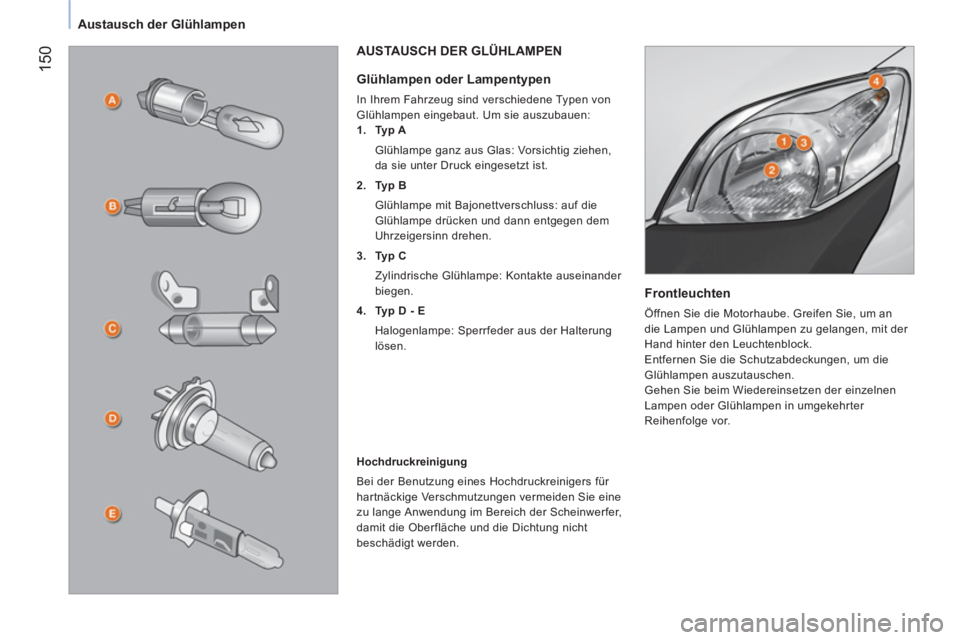

Austausch der Glühlampen

Frontleuchten

Öffnen Sie die Motorhaube. Greifen Sie, um an
die Lampen und Glühlampen zu gelangen, mit der
Hand hinter den Leuchtenblock.
Entfernen Sie die Schutzabdeckungen, um die
Glühlampen auszutauschen.
Gehen Sie beim Wiedereinsetzen der einzelnen
Lampen oder Glühlampen in umgekehrter
Reihenfolge vor.
AUSTAUSCH DER GLÜHLAMPEN


Glühlampen oder Lampentypen

In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:


1.
Typ A
Glühlampe ganz aus Glas: Vorsichtig ziehen,
da sie unter Druck eingesetzt ist.

2.
Typ B
Glühlampe mit Bajonettverschluss: auf die
Glühlampe drücken und dann entgegen dem
Uhrzeigersinn drehen.

3.
Typ C
Zylindrische Glühlampe: Kontakte auseinander
biegen.

4.
Typ D - E
Halogenlampe: Sperrfeder aus der Halterung
lösen.

Hochdruckreinigung
Bei der Benutzung eines Hochdruckreinigers für
hartnäckige Verschmutzungen vermeiden Sie eine
zu lange Anwendung im Bereich der Scheinwerfer,
damit die Oberfläche und die Dichtung nicht
beschädigt werden.

151
7
SCHNELLHILFE

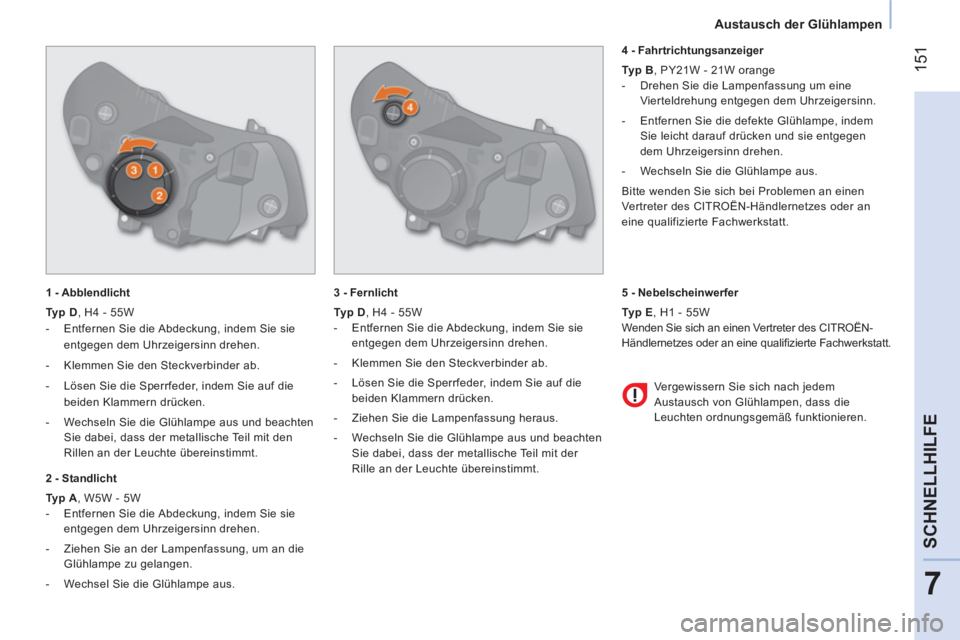

Austausch der Glühlampen




1 - Abblendlicht

Typ D
, H4 - 55W


- Entfernen Sie die Abdeckung, indem Sie sie
entgegen dem Uhrzeigersinn drehen.

- Klemmen Sie den Steckverbinder ab.

- Lösen Sie die Sperrfeder, indem Sie auf die
beiden Klammern drücken.

- Wechseln Sie die Glühlampe aus und beachten
Sie dabei, dass der metallische Teil mit den
Rillen an der Leuchte übereinstimmt.


2 - Standlicht

Typ A
, W5W - 5W


- Entfernen Sie die Abdeckung, indem Sie sie
entgegen dem Uhrzeigersinn drehen.

- Ziehen Sie an der Lampenfassung, um an die
Glühlampe zu gelangen.

- Wechsel Sie die Glühlampe aus.

3 - Fernlicht

Typ D
, H4 - 55W


- Entfernen Sie die Abdeckung, indem Sie sie
entgegen dem Uhrzeigersinn drehen.

- Klemmen Sie den Steckverbinder ab.

- Lösen Sie die Sperrfeder, indem Sie auf die
beiden Klammern drücken.

- Ziehen Sie die Lampenfassung heraus.

- Wechseln Sie die Glühlampe aus und beachten
Sie dabei, dass der metallische Teil mit der
Rille an der Leuchte übereinstimmt.

4 - Fahrtrichtungsanzeiger

Typ B
, PY21W - 21W orange


- Drehen Sie die Lampenfassung um eine
Vierteldrehung entgegen dem Uhrzeigersinn.

- Entfernen Sie die defekte Glühlampe, indem
Sie leicht darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe aus.
Bitte wenden Sie sich bei Problemen an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.

Vergewissern Sie sich nach jedem
Austausch von Glühlampen, dass die
Leuchten ordnungsgemäß funktionieren.

5 - Nebelscheinwerfer

Typ E
, H1 - 55W
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifi zierte Fachwerkstatt.

152

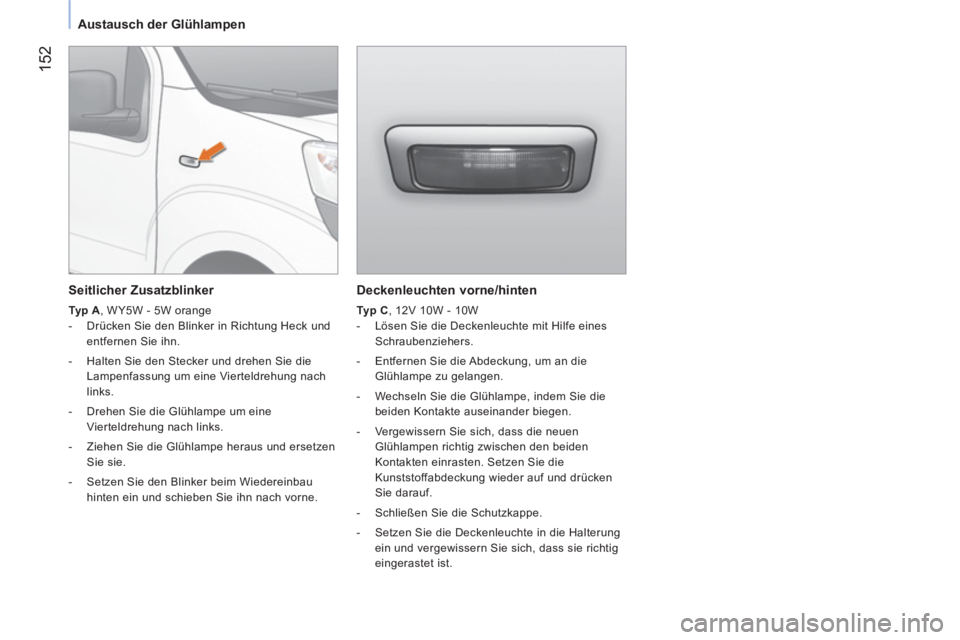

Austausch der Glühlampen

Deckenleuchten vorne/hinten


Typ C
, 12V 10W - 10W


- Lösen Sie die Deckenleuchte mit Hilfe eines
Schraubenziehers.

- Entfernen Sie die Abdeckung, um an die
Glühlampe zu gelangen.

- Wechseln Sie die Glühlampe, indem Sie die
beiden Kontakte auseinander biegen.

- Vergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten. Setzen Sie die
Kunststoffabdeckung wieder auf und drücken
Sie darauf.

- Schließen Sie die Schutzkappe.

- Setzen Sie die Deckenleuchte in die Halterung
ein und vergewissern Sie sich, dass sie richtig
eingerastet ist.



Seitlicher Zusatzblinker


Typ A
, WY5W - 5W orange


- Drücken Sie den Blinker in Richtung Heck und
entfernen Sie ihn.

- Halten Sie den Stecker und drehen Sie die
Lampenfassung um eine Vierteldrehung nach
links.

- Drehen Sie die Glühlampe um eine
Vierteldrehung nach links.

- Ziehen Sie die Glühlampe heraus und ersetzen
Sie sie.

- Setzen Sie den Blinker beim Wiedereinbau
hinten ein und schieben Sie ihn nach vorne.

153
7
SCHNELLHILFE


Austausch der Glühlampen

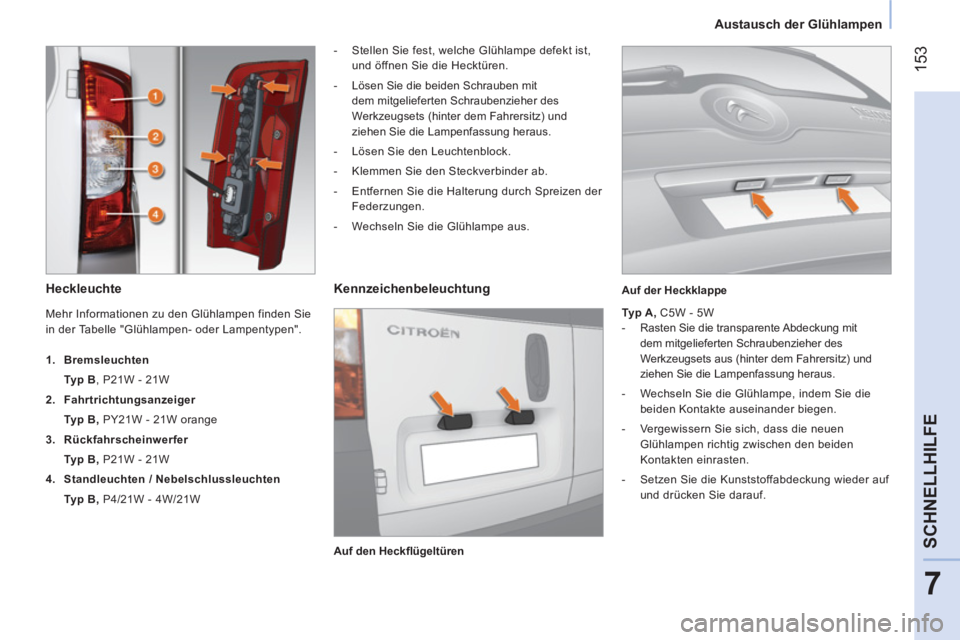

Heckleuchte



- Stellen Sie fest, welche Glühlampe defekt ist,
und öffnen Sie die Hecktüren.

- Lösen Sie die beiden Schrauben mit
dem mitgelieferten Schraubenzieher des
Werkzeugsets (hinter dem Fahrersitz) und
ziehen Sie die Lampenfassung heraus.

- Lösen Sie den Leuchtenblock.

- Klemmen Sie den Steckverbinder ab.

- Entfernen Sie die Halterung durch Spreizen der
Federzungen.

- Wechseln Sie die Glühlampe aus.


Kennzeichenbeleuchtung


Typ A,
C5W - 5W


- Rasten Sie die transparente Abdeckung mit
dem mitgelieferten Schraubenzieher des
Werkzeugsets aus (hinter dem Fahrersitz) und
ziehen Sie die Lampenfassung heraus.

- Wechseln Sie die Glühlampe, indem Sie die
beiden Kontakte auseinander biegen.

- Vergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten.

- Setzen Sie die Kunststoffabdeckung wieder auf
und drücken Sie darauf.
Mehr Informationen zu den Glühlampen finden Sie
in der Tabelle "Glühlampen- oder Lampentypen".



1.
Bremsleuchten

Typ B
, P21W - 21W

2.
Fahrtrichtungsanzeiger
Typ B,
PY21W - 21W orange

3.
Rückfahrscheinwerfer

Typ B,
P21W - 21W

4.
Standleuchten /
Nebelschlussleuchten
Typ B,
P4/21W - 4W/21W

Auf den Heckfl ügeltüren
Auf der Heckklappe

154
Austausch der Glühlampen

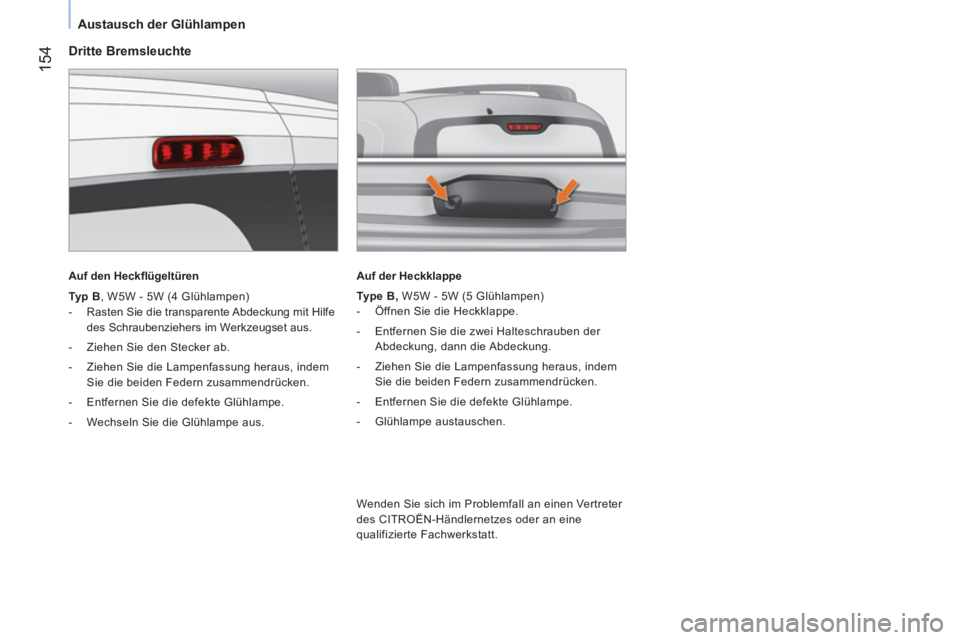

Dritte Bremsleuchte


Auf den Heckfl ügeltüren


Typ B
, W5W - 5W (4 Glühlampen)


- Rasten Sie die transparente Abdeckung mit Hilfe
des Schraubenziehers im Werkzeugset aus.

- Ziehen Sie den Stecker ab.

- Ziehen Sie die Lampenfassung heraus, indem
Sie die beiden Federn zusammendrücken.

- Entfernen Sie die defekte Glühlampe.

- Wechseln Sie die Glühlampe aus.

Auf der Heckklappe

Type B,
W5W - 5W (5 Glühlampen)


- Öffnen Sie die Heckklappe.

- Entfernen Sie die zwei Halteschrauben der
Abdeckung, dann die Abdeckung.

- Ziehen Sie die Lampenfassung heraus, indem
Sie die beiden Federn zusammendrücken.

- Entfernen Sie die defekte Glühlampe.

- Glühlampe austauschen.


Wenden Sie sich im Problemfall an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

155
7
SCHNELLHILFE

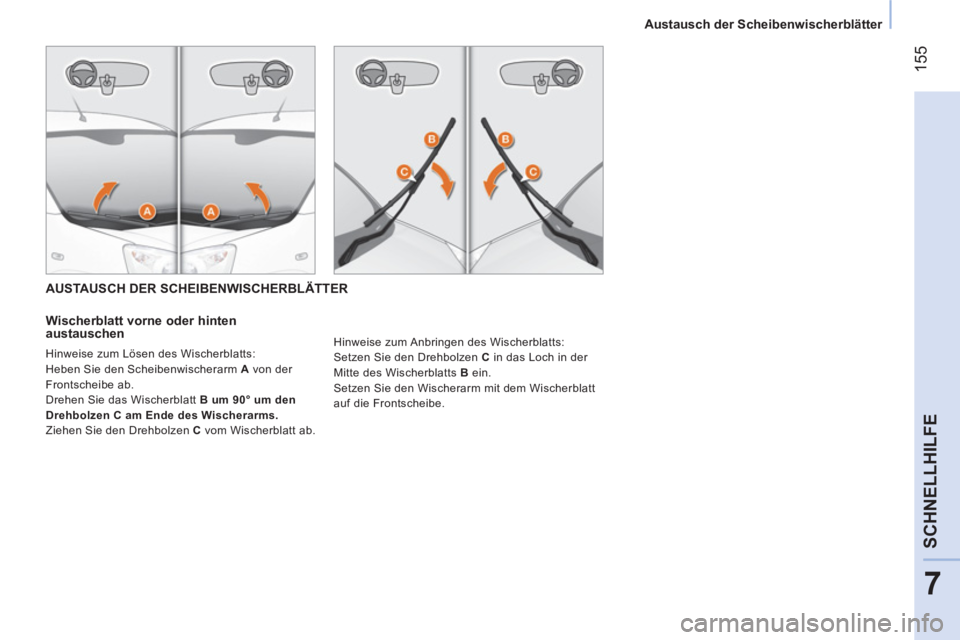

Austausch der Scheibenwischerblätter




AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

Wischerblatt vorne oder hinten
austauschen
Hinweise zum Lösen des Wischerblatts:
Heben Sie den Scheibenwischerarm A von der
Frontscheibe ab.
Drehen Sie das Wischerblatt B um 90° um den
Drehbolzen
C am Ende des Wischerarms.
Ziehen Sie den Drehbolzen C vom Wischerblatt ab. Hinweise zum Anbringen des Wischerblatts:
Setzen Sie den Drehbolzen C in das Loch in der
Mitte des Wischerblatts B ein.
Setzen Sie den Wischerarm mit dem Wischerblatt
auf die Frontscheibe.

156

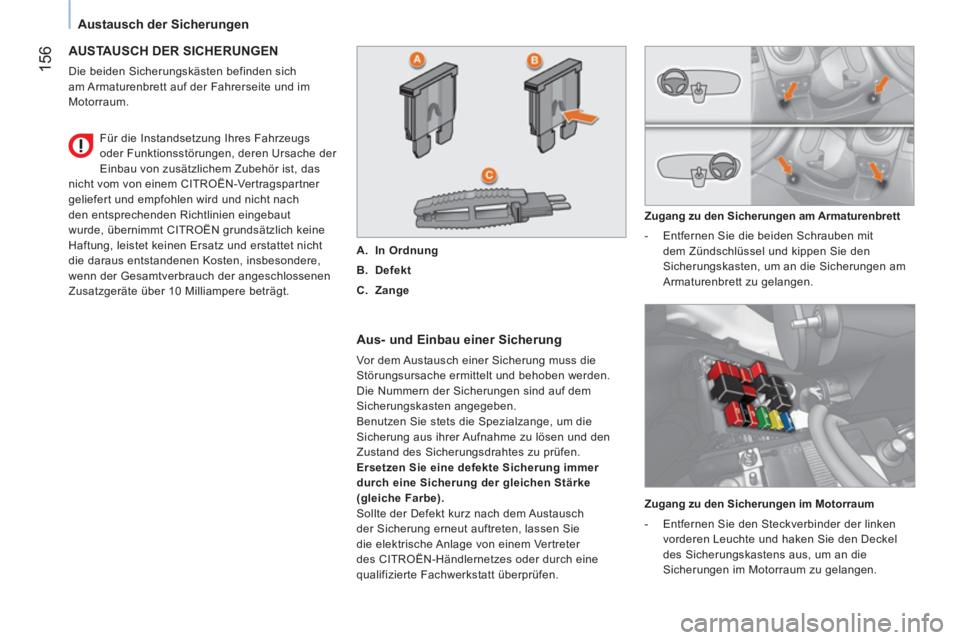

Austausch der Sicherungen

AUSTAUSCH DER SICHERUNGEN

Die beiden Sicherungskästen befinden sich
am Armaturenbrett auf der Fahrerseite und im
Motorraum.

Aus- und Einbau einer Sicherung

Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
Die Nummern der Sicherungen sind auf dem
Sicherungskasten angegeben.
Benutzen Sie stets die Spezialzange, um die
Sicherung aus ihrer Aufnahme zu lösen und den
Zustand des Sicherungsdrahtes zu prüfen.

Ersetzen Sie eine defekte Sicherung immer
durch eine Sicherung der gleichen Stärke
(gleiche Farbe).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüfen.
Zugang zu den Sicherungen am Armaturenbrett


- Entfernen Sie die beiden Schrauben mit
dem Zündschlüssel und kippen Sie den
Sicherungskasten, um an die Sicherungen am
Armaturenbrett zu gelangen.
Für die Instandsetzung Ihres Fahrzeugs
oder Funktionsstörungen, deren Ursache der
Einbau von zusätzlichem Zubehör ist, das
nicht vom von einem CITROËN-Vertragspartner
geliefert und empfohlen wird und nicht nach
den entsprechenden Richtlinien eingebaut
wurde, übernimmt CITROËN grundsätzlich keine
Haftung, leistet keinen Ersatz und erstattet nicht
die daraus entstandenen Kosten, insbesondere,
wenn der Gesamtverbrauch der angeschlossenen
Zusatzgeräte über 10 Milliampere beträgt.

A.
In Ordnung

B.
Defekt

C.
Zange


Zugang zu den Sicherungen im Motorraum


- Entfernen Sie den Steckverbinder der linken
vorderen Leuchte und haken Sie den Deckel
des Sicherungskastens aus, um an die
Sicherungen im Motorraum zu gelangen.

157
7
SCHNELLHILFE


Austausch der Sicherungen

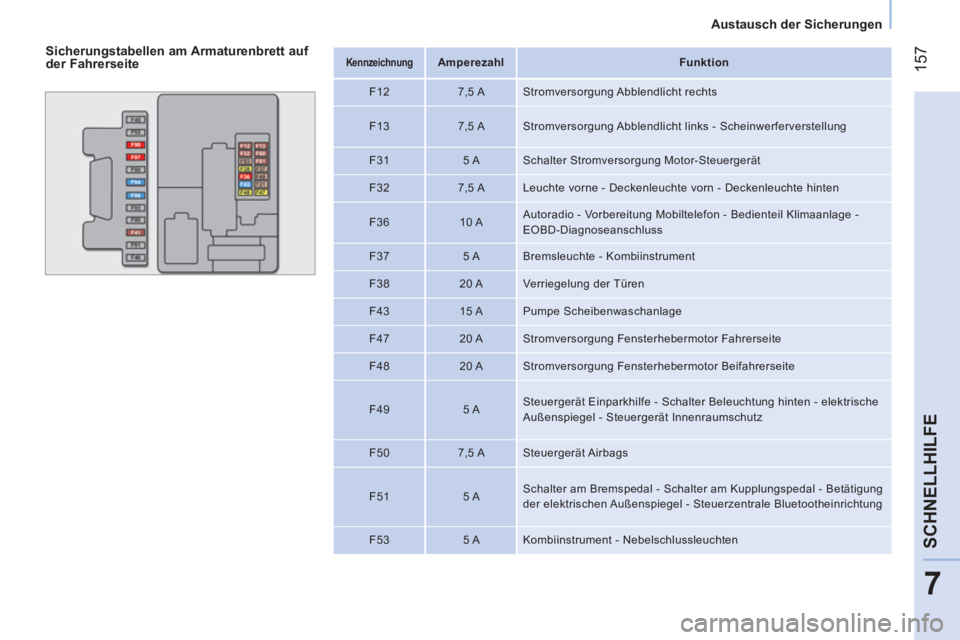

Sicherungstabellen am Armaturenbrett auf
der Fahrerseite


Kennzeichnung



Amperezahl


Funktion


F12
7,5 A Stromversorgung Abblendlicht rechts

F13
7,5 A Stromversorgung Abblendlicht links - Scheinwerferverstellung

F31
5 A Schalter Stromversorgung Motor-Steuergerät

F32
7,5 A Leuchte vorne - Deckenleuchte vorn - Deckenleuchte hinten

F36
10 A Autoradio - Vorbereitung Mobiltelefon - Bedienteil Klimaanlage -
EOBD-Diagnoseanschluss

F37
5 A Bremsleuchte - Kombiinstrument

F38
20 A Verriegelung der Türen

F43
15 A Pumpe Scheibenwaschanlage

F47
20 A Stromversorgung Fensterhebermotor Fahrerseite

F48
20 A Stromversorgung Fensterhebermotor Beifahrerseite

F49
5 A Steuergerät Einparkhilfe - Schalter Beleuchtung hinten - elektrische
Außenspiegel - Steuergerät Innenraumschutz

F50
7,5 A Steuergerät Airbags

F51
5 A Schalter am Bremspedal - Schalter am Kupplungspedal - Betätigung
der elektrischen Außenspiegel - Steuerzentrale Bluetootheinrichtung

F53
5 A Kombiinstrument - Nebelschlussleuchten

158

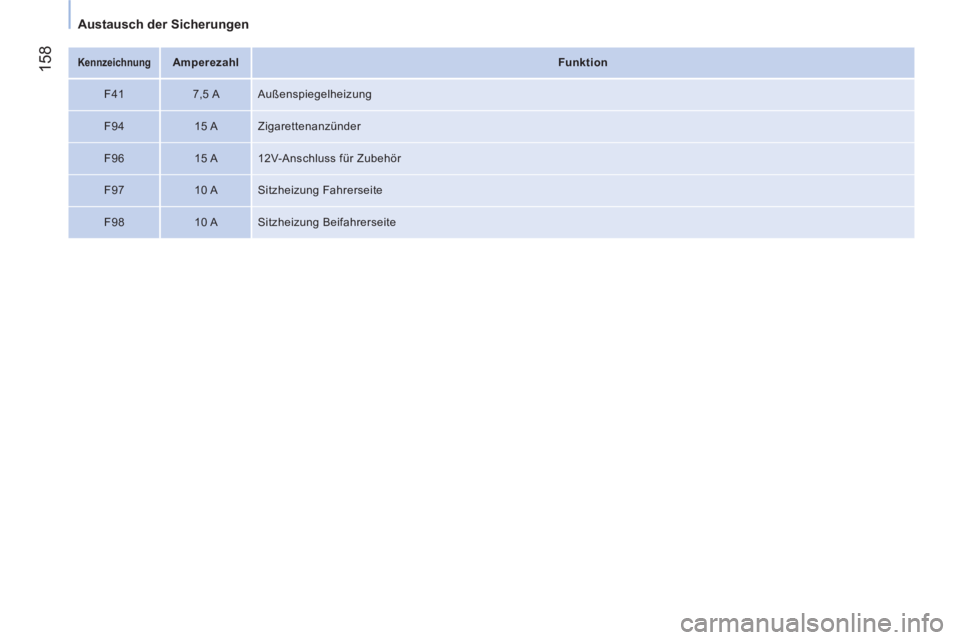

Austausch der Sicherungen



Kennzeichnung




Amperezahl


Funktion


F41
7,5 A Außenspiegelheizung

F94
15 A Zigarettenanzünder

F96
15 A 12V-Anschluss für Zubehör

F97
10 A Sitzheizung Fahrerseite

F98
10 A Sitzheizung Beifahrerseite
