139
6
TILLBEHÖR


Utrustning

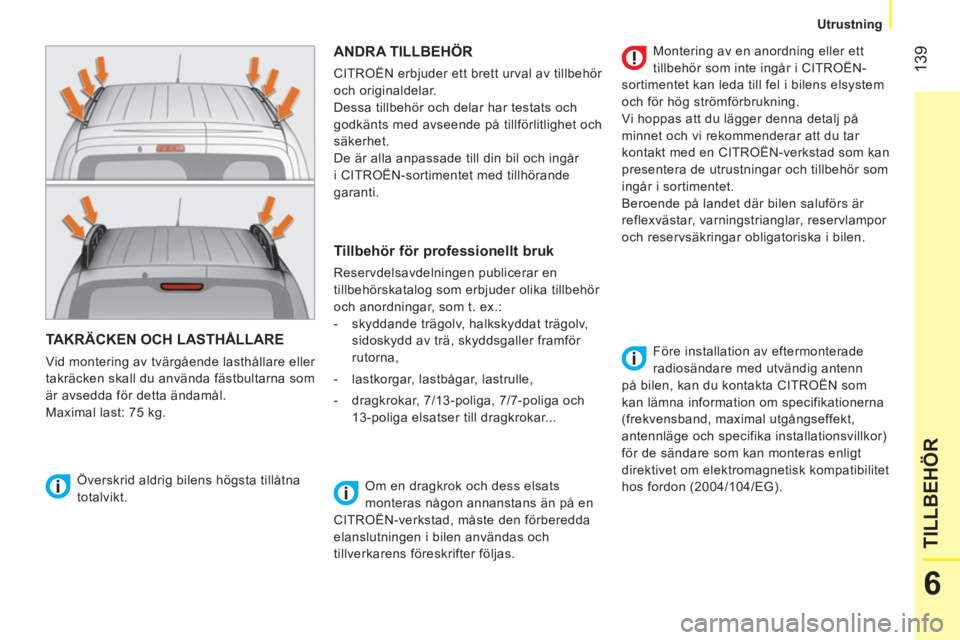

TAKRÄCKEN OCH LASTHÅLLARE

Vid montering av tvärgående lasthållare eller
takräcken skall du använda fästbultarna som
är avsedda för detta ändamål.
Maximal last: 75 kg.

ANDRA TILLBEHÖR

CITROËN erbjuder ett brett urval av tillbehör
och originaldelar.
Dessa tillbehör och delar har testats och
godkänts med avseende på tillförlitlighet och
säkerhet.
De är alla anpassade till din bil och ingår
i CITROËN-sortimentet med tillhörande
garanti.
Överskrid aldrig bilens högsta tillåtna
totalvikt.

Tillbehör för professionellt bruk

Reservdelsavdelningen publicerar en
tillbehörskatalog som erbjuder olika tillbehör
och anordningar, som t. ex.:


- skyddande trägolv, halkskyddat trägolv,
sidoskydd av trä, skyddsgaller framför
rutorna,

- lastkorgar, lastbågar, lastrulle,

- dragkrokar, 7/13-poliga, 7/7-poliga och
13-poliga elsatser till dragkrokar...
Montering av en anordning eller ett
tillbehör som inte ingår i CITROËN-
sortimentet kan leda till fel i bilens elsystem
och för hög strömförbrukning.
Vi hoppas att du lägger denna detalj på
minnet och vi rekommenderar att du tar
kontakt med en CITROËN-verkstad som kan
presentera de utrustningar och tillbehör som
ingår i sortimentet.
Beroende på landet där bilen saluförs är
reflexvästar, varningstrianglar, reservlampor
och reservsäkringar obligatoriska i bilen.
Före installation av eftermonterade
radiosändare med utvändig antenn
på bilen, kan du kontakta CITROËN som
kan lämna information om specifikationerna
(frekvensband, maximal utgångseffekt,
antennläge och specifika installationsvillkor)
för de sändare som kan monteras enligt
direktivet om elektromagnetisk kompatibilitet
hos fordon (2004/104/EG). Om en dragkrok och dess elsats
monteras någon annanstans än på en
CITROËN-verkstad, måste den förberedda
elanslutningen i bilen användas och
tillverkarens föreskrifter följas.

140


Utrustning

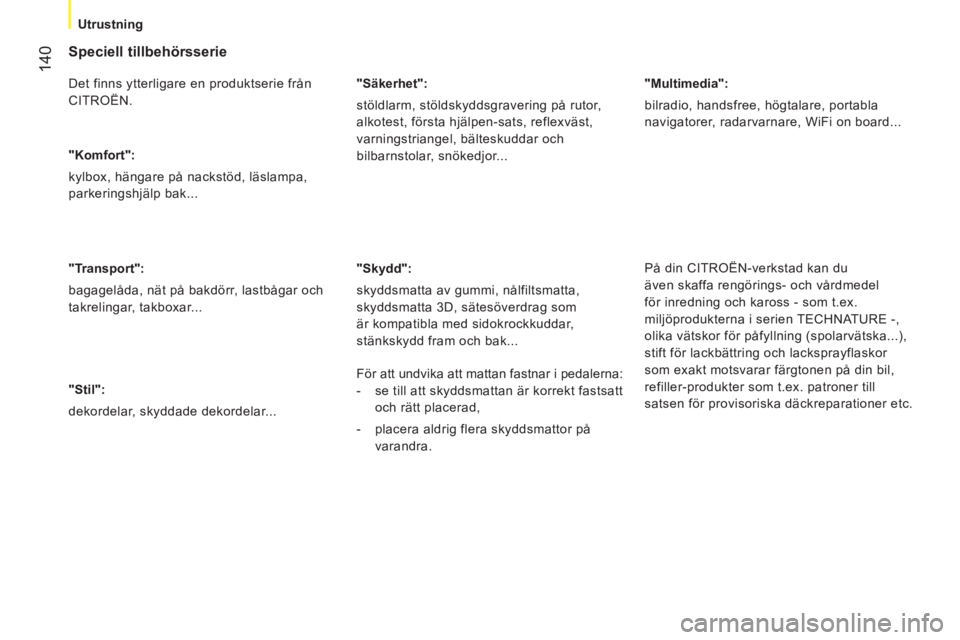

Speciell tillbehörsserie

Det finns ytterligare en produktserie från
CITROËN.

"Komfort":
kylbox, hängare på nackstöd, läslampa,
parkeringshjälp bak...

"Transport":
bagagelåda, nät på bakdörr, lastbågar och
takrelingar, takboxar...

"Stil":
dekordelar, skyddade dekordelar...
"Säkerhet":
stöldlarm, stöldskyddsgravering på rutor,
alkotest, första hjälpen-sats, reflexväst,
varningstriangel, bälteskuddar och
bilbarnstolar, snökedjor...

"Skydd":
skyddsmatta av gummi, nålfiltsmatta,
skyddsmatta 3D, sätesöverdrag som
är kompatibla med sidokrockkuddar,
stänkskydd fram och bak...
"Multimedia":
bilradio, handsfree, högtalare, portabla
navigatorer, radarvarnare, WiFi on board...

På din CITROËN-verkstad kan du
även skaffa rengörings- och vårdmedel
för inredning och kaross - som t.ex.
miljöprodukterna i serien TECHNATURE -,
olika vätskor för påfyllning (spolarvätska...),
stift för lackbättring och lacksprayflaskor
som exakt motsvarar färgtonen på din bil,
refiller-produkter som t.ex. patroner till
satsen för provisoriska däckreparationer etc.
För att undvika att mattan fastnar i pedalerna:


- se till att skyddsmattan är korrekt fastsatt
och rätt placerad,

- placera aldrig flera skyddsmattor på
varandra.

141
7
ÅTGÄRDER

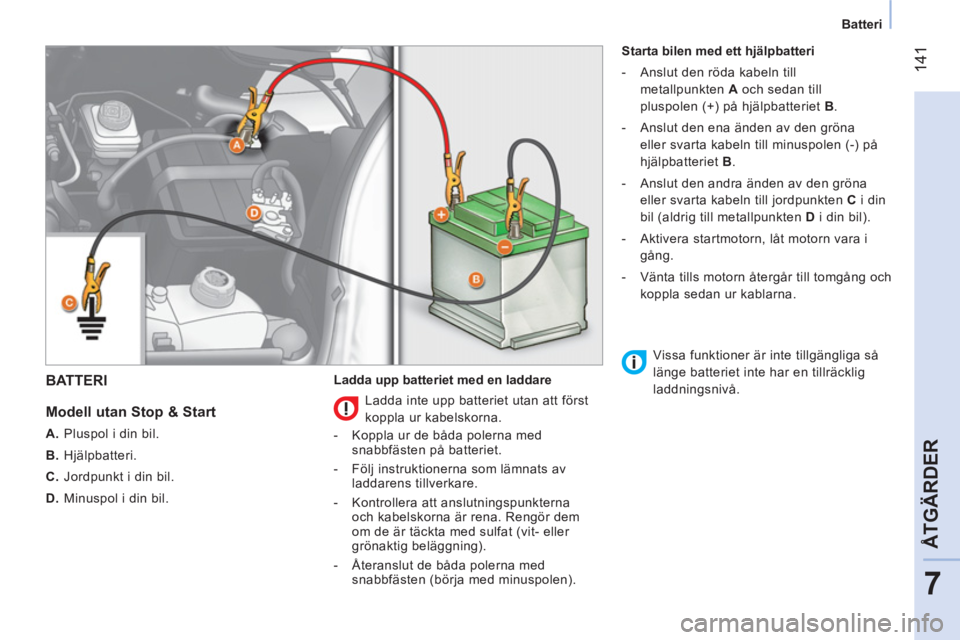

Batteri


BATTERI


Modell utan Stop & Start



A.
Pluspol i din bil.

B.
Hjälpbatteri.

C.
Jordpunkt i din bil.

D.
Minuspol i din bil.
Ladda upp batteriet med en laddare
Starta bilen med ett hjälpbatteri


- Anslut den röda kabeln till
metallpunkten A
och sedan till
pluspolen (+) på hjälpbatteriet B
.

- Anslut den ena änden av den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B
.

- Anslut den andra änden av den gröna
eller svarta kabeln till jordpunkten C
i din
bil (aldrig till metallpunkten D
i din bil).

- Aktivera startmotorn, låt motorn vara i
gång.

- Vänta tills motorn återgår till tomgång och
koppla sedan ur kablarna.


Ladda inte upp batteriet utan att först
koppla ur kabelskorna.


- Koppla ur de båda polerna med
snabbfästen på batteriet.

- Följ instruktionerna som lämnats av
laddarens tillverkare.

- Kontrollera att anslutningspunkterna
och kabelskorna är rena. Rengör dem
om de är täckta med sulfat (vit- eller
grönaktig beläggning).

- Återanslut de båda polerna med
snabbfästen (börja med minuspolen).

Vissa funktioner är inte tillgängliga så
länge batteriet inte har en tillräcklig
laddningsnivå.

142
Batteri

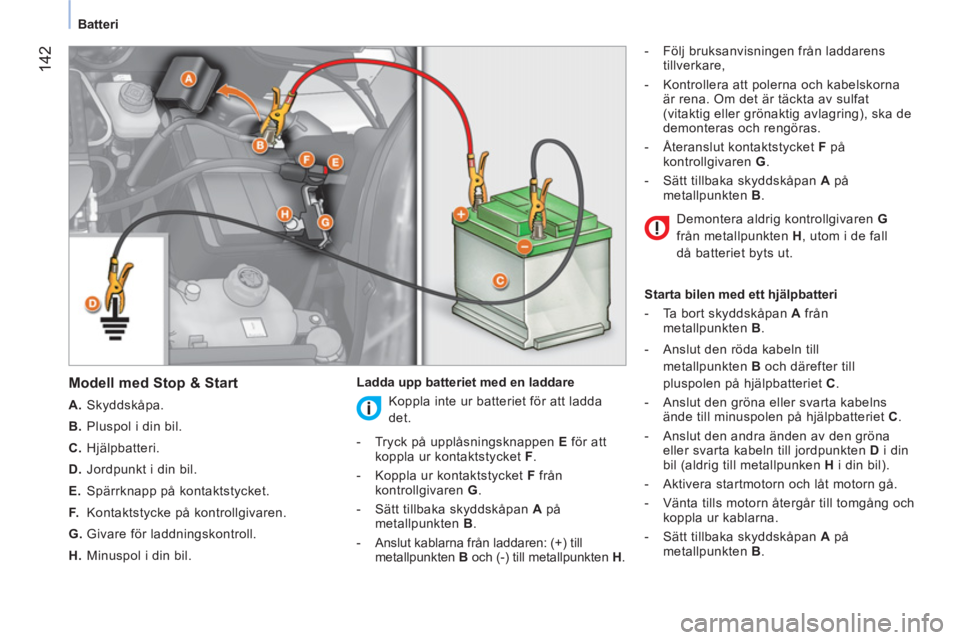

Modell med Stop & Start



A.
Skyddskåpa.

B.
Pluspol i din bil.

C.
Hjälpbatteri.

D.
Jordpunkt i din bil.

E.
Spärrknapp på kontaktstycket.

F.
Kontaktstycke på kontrollgivaren.

G.
Givare för laddningskontroll.

H.
Minuspol i din bil.
Ladda upp batteriet med en laddare
- Följ bruksanvisningen från laddarens
tillverkare,

- Kontrollera att polerna och kabelskorna
är rena. Om det är täckta av sulfat
(vitaktig eller grönaktig avlagring), ska de
demonteras och rengöras.

- Återanslut kontaktstycket F
på
kontrollgivaren G
.

- Sätt tillbaka skyddskåpan A
på
metallpunkten B
.

Starta bilen med ett hjälpbatteri


- Ta bort skyddskåpan A
från
metallpunkten B
.

- Anslut den röda kabeln till
metallpunkten B
och därefter till
pluspolen på hjälpbatteriet C
.

- Anslut den gröna eller svarta kabelns
ände till minuspolen på hjälpbatteriet C
.

- Anslut den andra änden av den gröna
eller svarta kabeln till jordpunkten D
i din
bil (aldrig till metallpunken H
i din bil).

- Aktivera startmotorn och låt motorn gå.

- Vänta tills motorn återgår till tomgång och
koppla ur kablarna.

- Sätt tillbaka skyddskåpan A
på
metallpunkten B
.



Koppla inte ur batteriet för att ladda
det.


- Tryck på upplåsningsknappen E
för att
koppla ur kontaktstycket F
.

- Koppla ur kontaktstycket F
från
kontrollgivaren G
.

- Sätt tillbaka skyddskåpan A
på
metallpunkten B
.

- Anslut kablarna från laddaren: (+) till
metallpunkten B
och (-) till metallpunkten H
. Demontera aldrig kontrollgivaren G
från metallpunkten H
, utom i de fall
då batteriet byts ut.

143
7
ÅTGÄRDER



Batteri


Batterier innehåller skadliga ämnen
såsom svavelsyra och bly. De skall
hanteras enligt gällande bestämmelser och
får under inga omständigheter kastas bort
med hushållsavfall.
Lämna tillbaka småbatterier och uttjänta
batterier till särskilda uppsamlingsställen.

Om bilen inte används under en period
på över en månad, rekommenderar vi
att batteriet kopplas ur. Gör så här i
modeller med Stop & Start:


- tryck på upplåsningsknappen E
för att
koppla ur kontaktstycket F
.

- koppla ur kontaktstycket F
på
kontrollgivaren G
.
Demontera aldrig kontrollgivaren G
från
metallpunkten H
, utom i de fall då batteriet
byts ut.

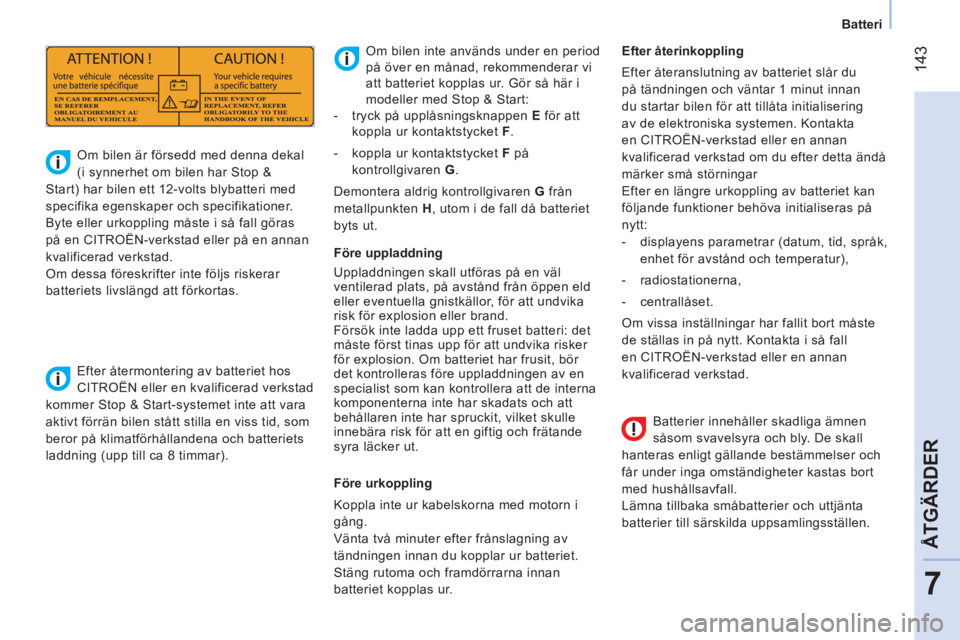

Om bilen är försedd med denna dekal
(i synnerhet om bilen har Stop &
Start) har bilen ett 12-volts blybatteri med
specifika egenskaper och specifikationer.
Byte eller urkoppling måste i så fall göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.
Om dessa föreskrifter inte följs riskerar
batteriets livslängd att förkortas.

Efter återmontering av batteriet hos
CITROËN eller en kvalificerad verkstad
kommer Stop & Start-systemet inte att vara
aktivt förrän bilen stått stilla en viss tid, som
beror på klimatförhållandena och batteriets
laddning (upp till ca 8 timmar).
Före uppladdning
Uppladdningen skall utföras på en väl
ventilerad plats, på avstånd från öppen eld
eller eventuella gnistkällor, för att undvika
risk för explosion eller brand.
Försök inte ladda upp ett fruset batteri: det
måste först tinas upp för att undvika risker
för explosion. Om batteriet har frusit, bör
det kontrolleras före uppladdningen av en
specialist som kan kontrollera att de interna
komponenterna inte har skadats och att
behållaren inte har spruckit, vilket skulle
innebära risk för att en giftig och frätande
syra läcker ut.

Före urkoppling
Koppla inte ur kabelskorna med motorn i
gång.
Vänta två minuter efter frånslagning av
tändningen innan du kopplar ur batteriet.
Stäng rutoma och framdörrarna innan
batteriet kopplas ur.
Efter återinkoppling
Efter återanslutning av batteriet slår du
på tändningen och väntar 1 minut innan
du startar bilen för att tillåta initialisering
av de elektroniska systemen. Kontakta
en CITROËN-verkstad eller en annan
kvalificerad verkstad om du efter detta ändå
märker små störningar
Efter en längre urkoppling av batteriet kan
följande funktioner behöva initialiseras på
nytt:


- displayens parametrar (datum, tid, språk,
enhet för avstånd och temperatur),

- radiostationerna,

- centrallåset.
Om vissa inställningar har fallit bort måste
de ställas in på nytt. Kontakta i så fall
en CITROËN-verkstad eller en annan
kvalificerad verkstad.

144



Byta ett hjul


BYTA HJUL


Parkera bilen

Parkera i mån av möjlighet bilen på plan,
stadig och halksäker mark.
Dra åt parkeringsbromsen, slå ifrån
tändningen och lägg i ettan (i backe).
Kontrollera alltid att passagerarna har klivit
ur bilen och befinner sig på en säker plats.
Placera en kil under hjulet som är diagonalt
motsatt det hjul som skall bytas.


Verktyg

De nödvändiga verktygen finns i en
verktygssats bakom förarsätet (skåpbil) eller
bakom baksätet (kombi).


1.
Hylsnyckel för hjulbultar.

2.
Centreringsverktyg.

3.
Skruvmejsel.

4.
Domkraft med vev.

5.
Borttagbar bogserögla.
Domkraften och verktygssatsen är specifika
för just din bil. Använd dem inte för andra
ändamål.
Du får aldrig placera dig under bilen när
den bara stöder på domkraften. Använd en
pallbock.


Ta ut reservhjulet

Fästskruven för reservhjulet sitter på den
bakre vänstra delen av lasttröskeln.


1.
Lossa fästskruven på hjulet med
hylsnyckeln.

2.
Skruva ut till ändläget för att rulla ut
vinschvajern.

3.
Ta ut reservhjulet med nyckeln.

4.
Lägg tillbaka skyddet A
uppåt.

5.
Dra ut vajern B
ur dess utrymme.

6.
Frigör reservhjulet och placera det i
närheten av det hjul som skall bytas.

145
7
ÅTGÄRDER



Byta ett hjul



Ta loss hjulet




1.
Parkera bilen på ett plant, stabilt
och halksäkert underlag. Dra åt
parkeringsbromsen. Slå av tändningen
och lägg i ettan eller backväxeln
beroende på lutningen.

2.
Lossa hjulsidan (stor modell) med
hylsnyckeln 1
genom att dra vid
ventilgenomföringen.
Placera skruvmejseln 3
i spåret på
hjulsidan (liten modell) och lossa genom
att bända.

3.
Lossa hjulbultarna med hylsnyckeln.
4.
Placera domkraften under karossen som
på bilden, vid märket A
(i fördjupningarna
på sidobalken) närmast det hjul som skall
bytas.

5.
Veva upp domkraften 4
ända tills dess
fotplatta är i kontakt med marken.
Kontrollera att domkraftens fotplatta
är lodrätt placerad i förhållande till den
valda platsen.

6.
Lyft upp bilen.

7.
Ta bort bultarna och ta loss hjulet.




Lägga in hjulet på sin plats



1.
Montera hållaren på hjulet.

2.
Sätt vajern B
i läge.

3.
Sänk ner skyddet A
.

4.
Lägg hjulet på plats.

5.
Vrid nyckeln medurs tills reservhjulet är
helt upphissat.

146



Byta ett hjul



Sätta tillbaka hjulet


6.
Sätt tillbaka hjulsidan genom att först
placera spåret mitt framför ventilen. Tryck
fast med handflatan.

7.
Lägg tillbaka verktygen och hjulet.

8.
Kontrollera däcktrycket (se
"Identifieringsuppgifter") och låt
kontrollera hjulbalansen.
Se rubrik 8, avsnitt
"Identifieringsuppgifter" för att hitta
däcketiketten.
Kontrollera fortast möjligt hjulbultarnas
åtdragning och däcktrycket i reservhjulet på
en CITROËN-verkstad eller en kvalificerad
verkstad.


1.
Sätt dit hjulet med hjälp av
centreringsverktyget 2.

2.
Skruva fast de 3 bultarna för hand och ta
bort centreringsverktyget. Sätt den 4:e
bulten på plats.

3.
Dra först åt med nyckeln 1
.

4.
Veva ned domkraften 4
och ta loss den.

5.
Dra åt hjulbultarna med hylsnyckeln. Låt en CITROËN-verkstad eller en
kvalificerad verkstad reparera och
återmontera originalhjulet så snabbt
som möjligt.

147
7
ÅTGÄRDER



Byta ett hjul

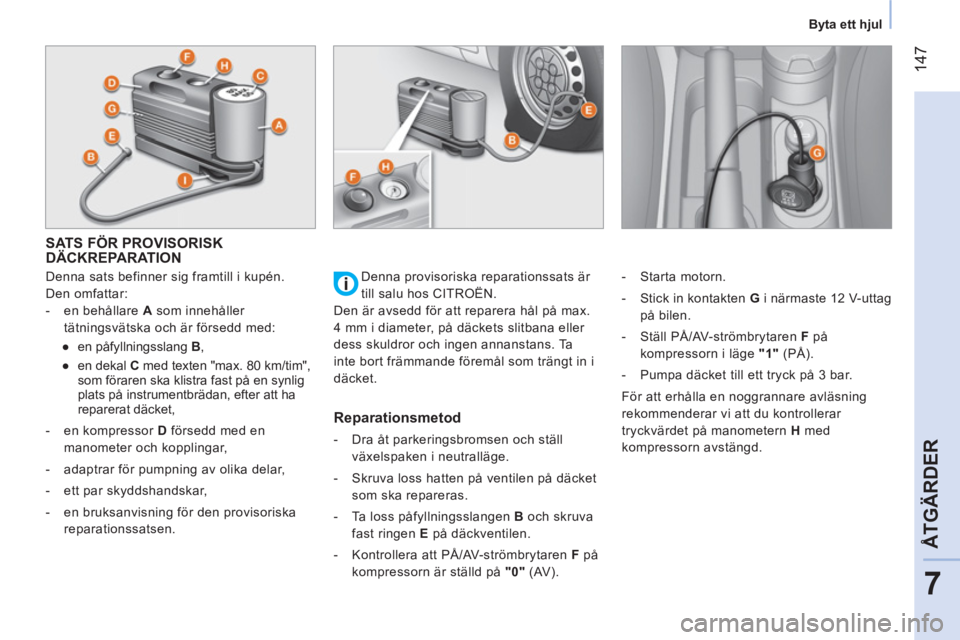

SATS FÖR PROVISORISK
DÄCKREPARATION

Denna sats befinner sig framtill i kupén.
Den omfattar:


- en behållare A
som innehåller
tätningsvätska och är försedd med:


●
en påfyllningsslang B
,

●
en dekal C
med texten "max. 80 km/tim",
som föraren ska klistra fast på en synlig
plats på instrumentbrädan, efter att ha
reparerat däcket,

- en kompressor D
försedd med en
manometer och kopplingar,

- adaptrar för pumpning av olika delar,

- ett par skyddshandskar,

- en bruksanvisning för den provisoriska
reparationssatsen.


Reparationsmetod



- Dra åt parkeringsbromsen och ställ
växelspaken i neutralläge.

- Skruva loss hatten på ventilen på däcket
som ska repareras.

- Ta loss påfyllningsslangen B
och skruva
fast ringen E
på däckventilen.

- Kontrollera att PÅ/AV-strömbrytaren F
på
kompressorn är ställd på "0"
(AV).
- Starta motorn.

- Stick in kontakten G
i närmaste 12 V-uttag
på bilen.

- Ställ PÅ/AV-strömbrytaren F
på
kompressorn i läge "1"
(PÅ).

- Pumpa däcket till ett tryck på 3 bar.
För att erhålla en noggrannare avläsning
rekommenderar vi att du kontrollerar
tryckvärdet på manometern H
med
kompressorn avstängd. Denna provisoriska reparationssats är
till salu hos CITROËN.
Den är avsedd för att reparera hål på max.
4 mm i diameter, på däckets slitbana eller
dess skuldror och ingen annanstans. Ta
inte bort främmande föremål som trängt in i
däcket.

148



Byta ett hjul

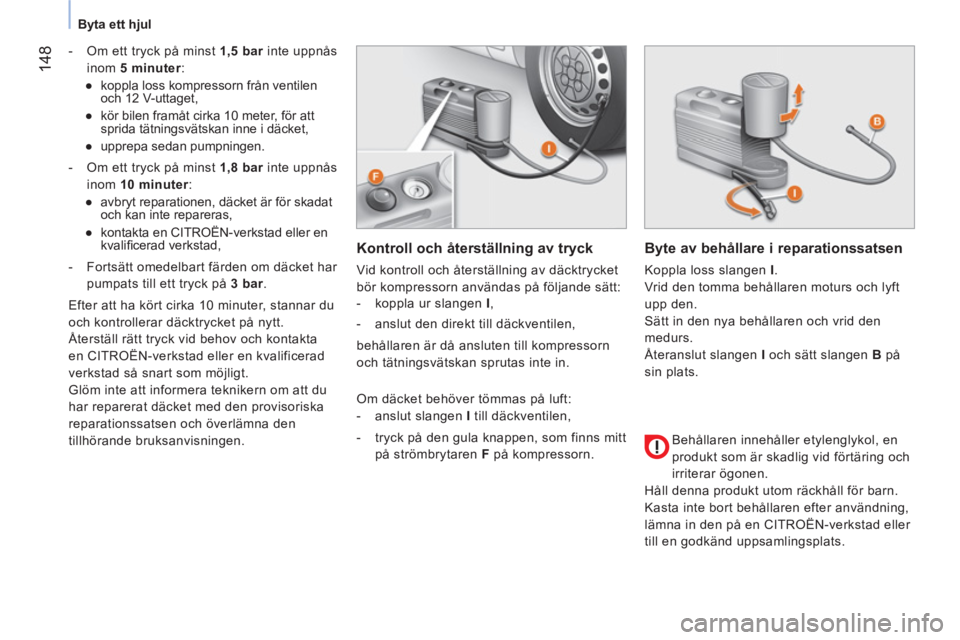

- Om ett tryck på minst 1,5 bar
inte uppnås
inom 5 minuter
:


●
koppla loss kompressorn från ventilen
och 12 V-uttaget,

●
kör bilen framåt cirka 10 meter, för att
sprida tätningsvätskan inne i däcket,

●
upprepa sedan pumpningen.



- Om ett tryck på minst 1,8 bar
inte uppnås
inom 10 minuter
:


●
avbryt reparationen, däcket är för skadat
och kan inte repareras,

●
kontakta en CITROËN-verkstad eller en
kvalifi cerad verkstad,



- Fortsätt omedelbart färden om däcket har
pumpats till ett tryck på 3 bar
.
Efter att ha kört cirka 10 minuter, stannar du
och kontrollerar däcktrycket på nytt.
Återställ rätt tryck vid behov och kontakta
en CITROËN-verkstad eller en kvalificerad
verkstad så snart som möjligt.
Glöm inte att informera teknikern om att du
har reparerat däcket med den provisoriska
reparationssatsen och överlämna den
tillhörande bruksanvisningen.


Kontroll och återställning av tryck

Vid kontroll och återställning av däcktrycket
bör kompressorn användas på följande sätt:


- koppla ur slangen I
,

- anslut den direkt till däckventilen,
behållaren är då ansluten till kompressorn
och tätningsvätskan sprutas inte in.

Byte av behållare i reparationssatsen

Koppla loss slangen I
.
Vrid den tomma behållaren moturs och lyft
upp den.
Sätt in den nya behållaren och vrid den
medurs.
Återanslut slangen I
och sätt slangen B
på
sin plats.


Behållaren innehåller etylenglykol, en
produkt som är skadlig vid förtäring och
irriterar ögonen.
Håll denna produkt utom räckhåll för barn.
Kasta inte bort behållaren efter användning,
lämna in den på en CITROËN-verkstad eller
till en godkänd uppsamlingsplats. Om däcket behöver tömmas på luft:


- anslut slangen I
till däckventilen,

- tryck på den gula knappen, som finns mitt
på strömbrytaren F
på kompressorn.
