Page 19 of 192
17
SNABBGUIDE
Snabbguide
KÖRA SÄKERT

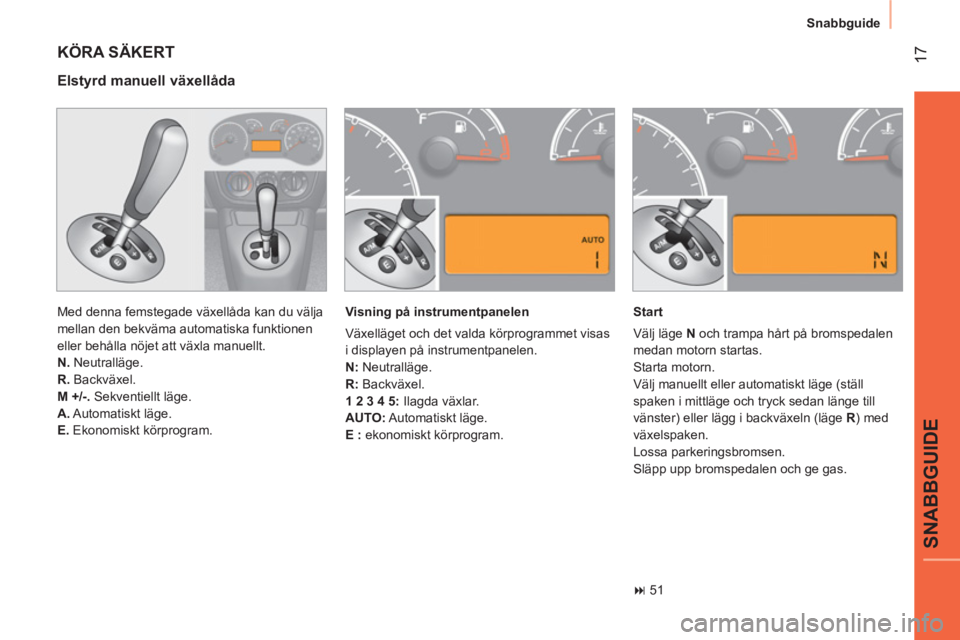

Med denna femstegade växellåda kan du välja
mellan den bekväma automatiska funktionen
eller behålla nöjet att växla manuellt.
N.
Neutralläge.
R.
Backväxel.
M +/-.
Sekventiellt läge.
A.
Automatiskt läge.
E.
Ekonomiskt körprogram.
Elstyrd manuell växellåda
Visning på instrumentpanelen
Växelläget och det valda körprogrammet visas
i displayen på instrumentpanelen.
N:
Neutralläge.
R:
Backväxel.
1 2 3 4 5:
Ilagda växlar.
AUTO:
Automatiskt läge.
E :
ekonomiskt körprogram.
Start
Välj läge N
och trampa hårt på bromspedalen
medan motorn startas.
Starta motorn.
Välj manuellt eller automatiskt läge (ställ
spaken i mittläge och tryck sedan länge till
vänster) eller lägg i backväxeln (läge R
) med
växelspaken.
Lossa parkeringsbromsen.
Släpp upp bromspedalen och ge gas.
51
Page 20 of 192
18
Snabbguide
KÖRA SÄKERT

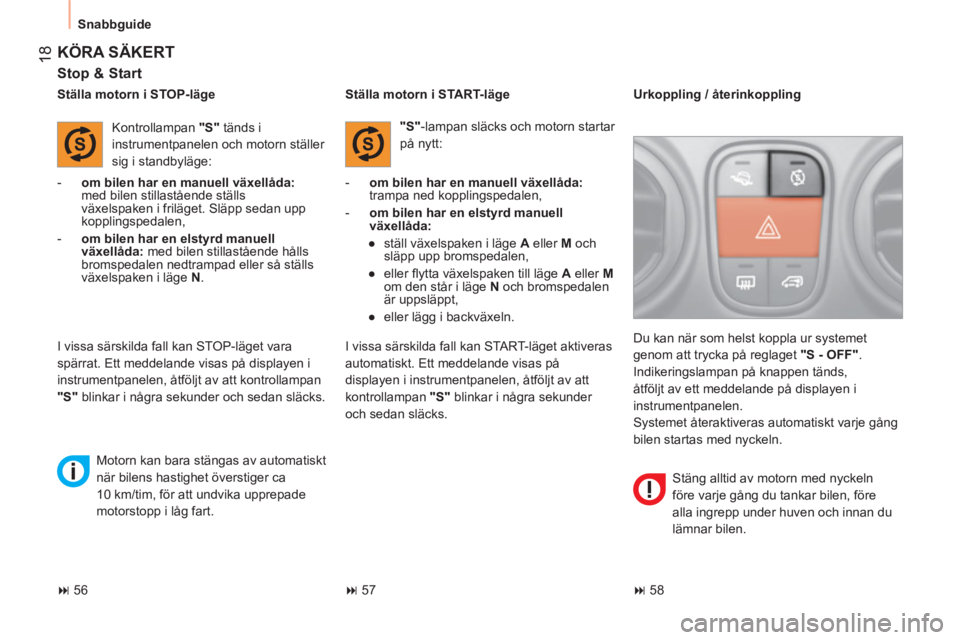

Stop & Start
- om bilen har en manuell växellåda:
med bilen stillastående ställs
växelspaken i friläget. Släpp sedan upp
kopplingspedalen,
- om bilen har en
elstyrd manuell
växellåda:
med bilen stillastående hålls
bromspedalen nedtrampad eller så ställs
växelspaken i läge N
.
Ställa motorn i STOP-läge
Kontrollampan "S"
tänds i
instrumentpanelen och motorn ställer
sig i standbyläge:
I vissa särskilda fall kan STOP-läget vara
spärrat. Ett meddelande visas på displayen i
instrumentpanelen, åtföljt av att kontrollampan
"S"
blinkar i några sekunder och sedan släcks.
Motorn kan bara stängas av automatiskt
när bilens hastighet överstiger ca
10 km/tim, för att undvika upprepade
motorstopp i låg fart.
Ställa motorn i START-läge
"S"
-lampan släcks och motorn startar
på nytt:
- om bilen har en manuell växellåda:
trampa ned kopplingspedalen,
- om bilen har en
elstyrd manuell
växellåda:
●
ställ växelspaken i läge A
eller M
och
släpp upp bromspedalen,
●
eller fl ytta växelspaken till läge A
eller M
om den står i läge N
och bromspedalen
är uppsläppt,
●
eller lägg i backväxeln.
I vissa särskilda fall kan START-läget aktiveras
automatiskt. Ett meddelande visas på
displayen i instrumentpanelen, åtföljt av att
kontrollampan "S"
blinkar i några sekunder
och sedan släcks. Du kan när som helst koppla ur systemet
genom att trycka på reglaget "S - OFF"
.
Indikeringslampan på knappen tänds,
åtföljt av ett meddelande på displayen i
instrumentpanelen.
Systemet återaktiveras automatiskt varje gång
bilen startas med nyckeln.
Urkoppling / återinkoppling
Stäng alltid av motorn med nyckeln
före varje gång du tankar bilen, före
alla ingrepp under huven och innan du
lämnar bilen.
56 57 58
Page 24 of 192
22
Förarplats

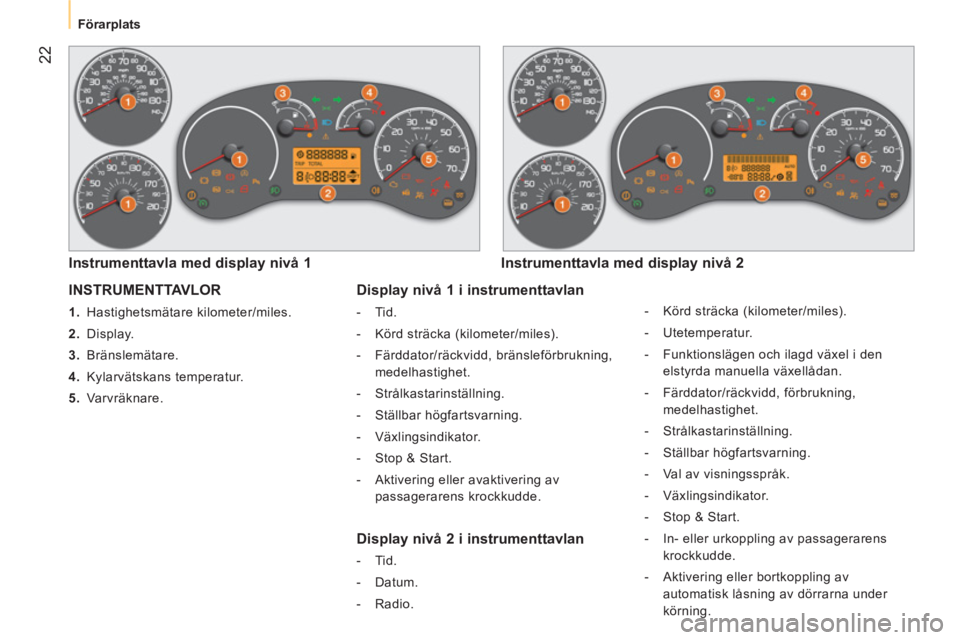

INSTRUMENTTAVLOR
1.
Hastighetsmätare kilometer/miles.
2.
Display.
3.
Bränslemätare.
4.
Kylarvätskans temperatur.
5.
Varvräknare.
Instrumenttavla med display nivå 1
Instrumenttavla med display nivå 2
Display nivå 1 i instrumenttavlan
- Tid.
- Körd sträcka (kilometer/miles).
- Färddator/räckvidd, bränsleförbrukning,
medelhastighet.
- Strålkastarinställning.
- Ställbar högfartsvarning.
- Växlingsindikator.
- Stop & Start.
- Aktivering eller avaktivering av
passagerarens krockkudde.
Display nivå 2 i instrumenttavlan
- Tid.
- Datum.
- Radio.
- Körd sträcka (kilometer/miles).
- Utetemperatur.
- Funktionslägen och ilagd växel i den
elstyrda manuella växellådan.
- Färddator/räckvidd, förbrukning,
medelhastighet.
- Strålkastarinställning.
- Ställbar högfartsvarning.
- Val av visningsspråk.
- Växlingsindikator.
- Stop & Start.
- In- eller urkoppling av passagerarens
krockkudde.
- Aktivering eller bortkoppling av
automatisk låsning av dörrarna under
körning.
Page 25 of 192
23
1
KLAR FÖR START
Förarplats

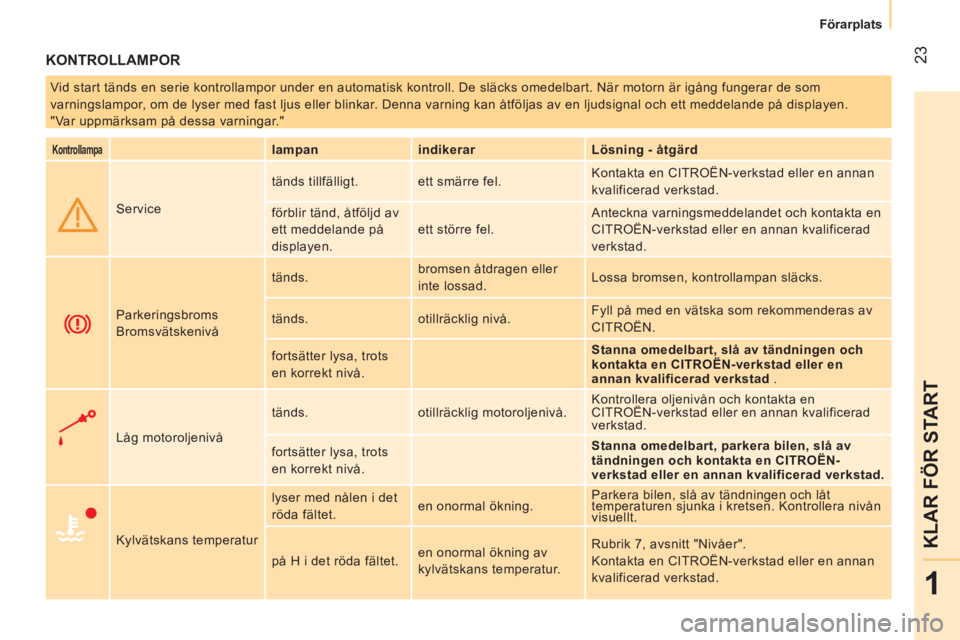

KONTROLLAMPOR
Vid start tänds en serie kontrollampor under en automatisk kontroll. De släcks omedelbart. När motorn är igång fungerar de som
varningslampor, om de lyser med fast ljus eller blinkar. Denna varning kan åtföljas av en ljudsignal och ett meddelande på displayen.
"Var uppmärksam på dessa varningar."
Kontrollampa
lampan
indikerar
Lösning - åtgär d
Service tänds tillfälligt. ett smärre fel. Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
förblir tänd, åtföljd av
ett meddelande på
displayen. ett större fel. Anteckna varningsmeddelandet och kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Parkeringsbroms
Bromsvätskenivå tänds. bromsen åtdragen eller
inte lossad. Lossa bromsen, kontrollampan släcks.
tänds. otillräcklig nivå. Fyll på med en vätska som rekommenderas av
CITROËN.
fortsätter lysa, trots
en korrekt nivå.
Stanna omedelbart, slå av tändningen och
kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad
.
Låg motoroljenivå tänds. otillräcklig motoroljenivå. Kontrollera oljenivån och kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
fortsätter lysa, trots
en korrekt nivå.
Stanna omedelbart, parkera bilen, slå av
tändningen och kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Kylvätskans temperatur lyser med nålen i det
röda fältet. en onormal ökning. Parkera bilen, slå av tändningen och låt
temperaturen sjunka i kretsen. Kontrollera nivån
visuellt.
på H i det röda fältet. en onormal ökning av
kylvätskans temperatur. Rubrik 7, avsnitt "Nivåer".
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Page 26 of 192
24
Förarplats
Kontrollampa
lampan
indikerar
Lösning - åtgärd

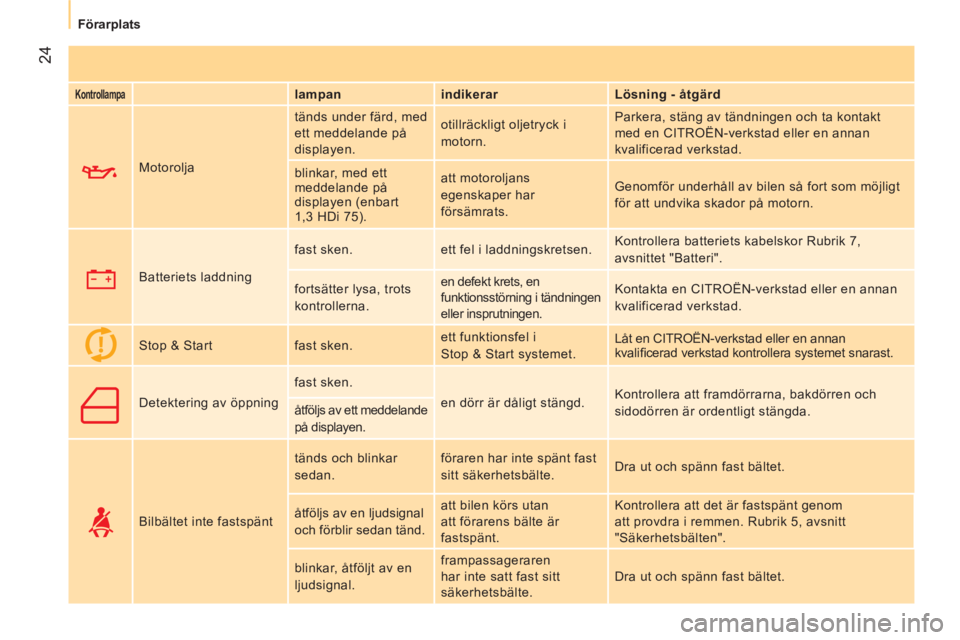

Motorolja tänds under färd, med
ett meddelande på
displayen. otillräckligt oljetryck i
motorn. Parkera, stäng av tändningen och ta kontakt
med en CITROËN-verkstad eller en annan
kvalificerad verkstad.
blinkar, med ett
meddelande på
displayen (enbart
1,3 HDi 75). att motoroljans
egenskaper har
försämrats. Genomför underhåll av bilen så fort som möjligt
för att undvika skador på motorn.
Batteriets laddning fast sken. ett fel i laddningskretsen. Kontrollera batteriets kabelskor Rubrik 7,
avsnittet "Batteri".
fortsätter lysa, trots
kontrollerna. en defekt krets, en
funktionsstörning i tändningen
eller insprutningen. Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Stop & Start fast sken. ett funktionsfel i
Stop & Start systemet. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet snarast.
Detektering av öppning fast sken.
en dörr är dåligt stängd. Kontrollera att framdörrarna, bakdörren och
sidodörren är ordentligt stängda. åtföljs av ett meddelande
på displayen.
Bilbältet inte fastspänt tänds och blinkar
sedan. föraren har inte spänt fast
sitt säkerhetsbälte. Dra ut och spänn fast bältet.
åtföljs av en ljudsignal
och förblir sedan tänd. att bilen körs utan
att förarens bälte är
fastspänt. Kontrollera att det är fastspänt genom
att provdra i remmen. Rubrik 5, avsnitt
"Säkerhetsbälten".
blinkar, åtföljt av en
ljudsignal. frampassageraren
har inte satt fast sitt
säkerhetsbälte. Dra ut och spänn fast bältet.
Page 27 of 192
25
1
KLAR FÖR START
Förarplats
Kontrollampa
lampan
indikerar
Lösning - åtgärd
Krockkudde fram
Sidokrockkudde blinkar eller fortsätter
lysa. ett fel i en krockkudde. Låt snarast en CITROËN-verkstad eller
en annan kvalificerad verkstad kontrollera
systemet. Rubrik 5, avsnitt "Krockkuddar".
Bortkoppling av
passagerarens
krockkudde fram fast sken.
avsiktlig bortkoppling av denna
krockkudde när en bilbarnstol
monteras i bakåtvänt läge. Gör inställningen med knappen MENU i
färddatorn. Rubrik 3, avsnitt "Meny".
ABS fortsätter lysa. ett fel i systemet.
Bilen har kvar sitt vanliga bromssystem. Men vi
rekommenderar att du stannar bilen och kontaktar en
CITROËN-verkstad eller en annan kvalifi cerad verkstad.
fortsätter lysa
tillsammans med
parkeringsbromslampan. ett fel i den elektroniska
bromskraftfördelningen.
Stanna bilen, parkera, stäng av tändningen
och ta kontakt med en CITROËN-verkstad
eller en annan
kvalificerad verkstad
.
System som korrigerar
färdriktningen blinkar i några
sekunder. en aktivering av
ESP-systemet. Systemet aktiveras för att reglera kursen.
tänds tillsammans med
indikeringslaman på
"ASR OFF"-knappen,
åtföljt av ett meddelande
på displayen. ett fel har uppstått i
ESP-systemet. Ta kontakt med en CITROËN-verkstad eller en
annan kvalificerad verkstad.
tänds tillsammans med
ett meddelande på
displayen. ett fel har uppstått i
ASR / MSR-systemet. Ta kontakt med en CITROËN-verkstad eller en
annan kvalificerad verkstad.
tänds. ett fel har uppstått i
antispinnfunktionen ITC. Ta kontakt med en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Starthjälp i backe tänds. ett fel har uppstått i
backstarthjälpen. Ta kontakt med en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Bromsklotsar fram lyser. slitna bromsbelägg. Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad byta bromsbelägg.
Page 28 of 192
26
Förarplats
Kontrollampa
lampan
indikerar
Lösning - åtgärd

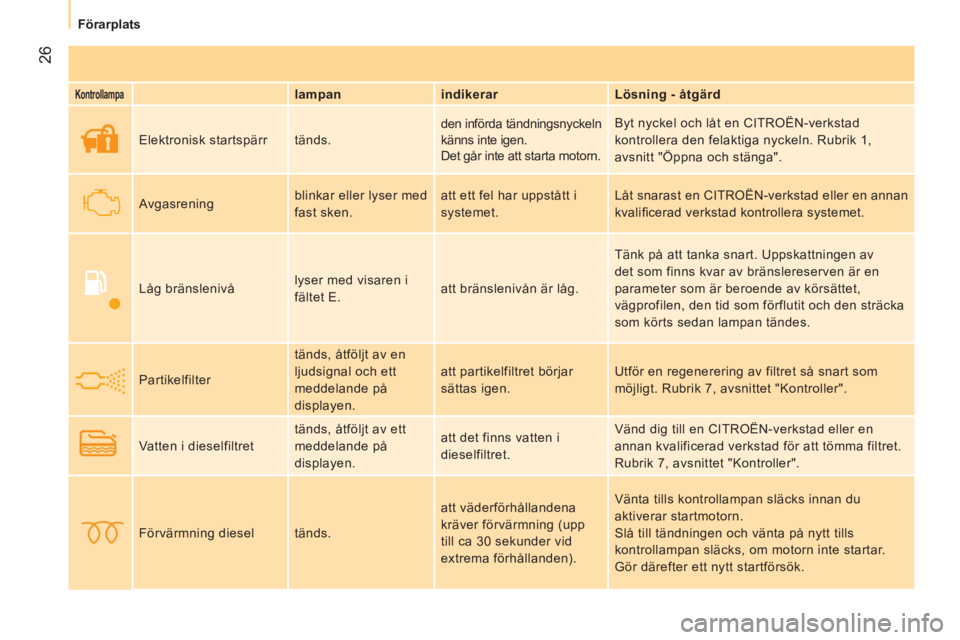

Elektronisk startspärr tänds. den införda tändningsnyckeln
känns inte igen.
Det går inte att starta motorn. Byt nyckel och låt en CITROËN-verkstad
kontrollera den felaktiga nyckeln. Rubrik 1,
avsnitt "Öppna och stänga".
Avgasrening blinkar eller lyser med
fast sken. att ett fel har uppstått i
systemet. Låt snarast en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.
Låg bränslenivå lyser med visaren i
fältet E. att bränslenivån är låg. Tänk på att tanka snart. Uppskattningen av
det som finns kvar av bränslereserven är en
parameter som är beroende av körsättet,
vägprofilen, den tid som förflutit och den sträcka
som körts sedan lampan tändes.
Partikelfilter tänds, åtföljt av en
ljudsignal och ett
meddelande på
displayen. att partikelfiltret börjar
sättas igen. Utför en regenerering av filtret så snart som
möjligt. Rubrik 7, avsnittet "Kontroller".
Vatten i dieselfiltret tänds, åtföljt av ett
meddelande på
displayen. att det finns vatten i
dieselfiltret. Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för att tömma filtret.
Rubrik 7, avsnittet "Kontroller".
Förvärmning diesel tänds. att väderförhållandena
kräver förvärmning (upp
till ca 30 sekunder vid
extrema förhållanden). Vänta tills kontrollampan släcks innan du
aktiverar startmotorn.
Slå till tändningen och vänta på nytt tills
kontrollampan släcks, om motorn inte startar.
Gör därefter ett nytt startförsök.
Page 30 of 192
28
Förarplats
Kontrollampa
lampan
indikerar
Lösning - åtgärd
Farthållare tänds. farthållaren är aktiverad. Manuellt val. Rubrik 1, avsnittet "Rattreglage".
Parkeringssensorer
bak tänds, åtföljt av ett
meddelande på
displayen. ett fel har uppstått i
systemet. Parkeringssensorerna är inte aktiva.
Låt snarast en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.
Elstyrd manuell
växellåda tänds, åtföljt av ett
meddelande på
displayen. ett felaktigt handhavande
av föraren. Gör om den önskade åtgärden.
blinkar, åtföljt av
en ljudsignal och
ett meddelande på
displayen. ett fel har uppstått i
växellådan. Låt snarast en CITROËN eller en annan
kvalificerad verkstad kontrollera systemet.
Page 31 of 192
29
1

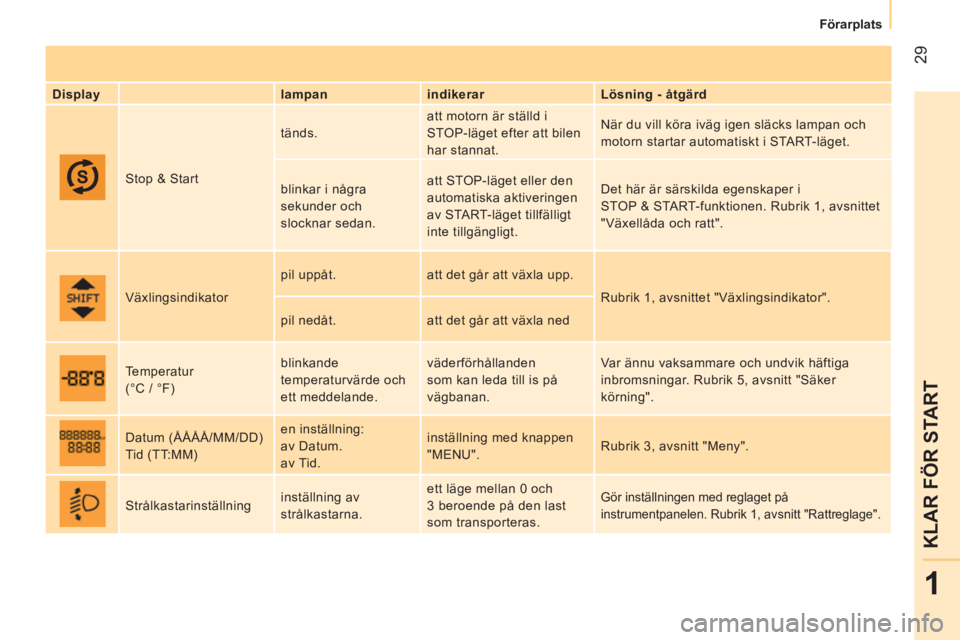

KLAR FÖR START
Förarplats
Display
lampan
indikerar
Lösning - åtgärd
Stop & Start tänds. att motorn är ställd i
STOP-läget efter att bilen
har stannat. När du vill köra iväg igen släcks lampan och
motorn startar automatiskt i START-läget.
blinkar i några
sekunder och
slocknar sedan. att STOP-läget eller den
automatiska aktiveringen
av START-läget tillfälligt
inte tillgängligt. Det här är särskilda egenskaper i
STOP & START-funktionen. Rubrik 1, avsnittet
"Växellåda och ratt".
Växlingsindikator pil uppåt. att det går att växla upp.
Rubrik 1, avsnittet "Växlingsindikator".
pil nedåt. att det går att växla ned
Temperatur
(°C / °F) blinkande
temperaturvärde och
ett meddelande. väderförhållanden
som kan leda till is på
vägbanan. Var ännu vaksammare och undvik häftiga
inbromsningar. Rubrik 5, avsnitt "Säker
körning".
Datum (ÅÅÅÅ/MM/DD)
Tid (TT:MM) en inställning:
av Datum.
av Tid. inställning med knappen
"MENU". Rubrik 3, avsnitt "Meny".
Strålkastarinställning inställning av
strålkastarna. ett läge mellan 0 och
3 beroende på den last
som transporteras.
Gör inställningen med reglaget på
instrumentpanelen. Rubrik 1, avsnitt "Rattreglage".
Page 33 of 192
31
1

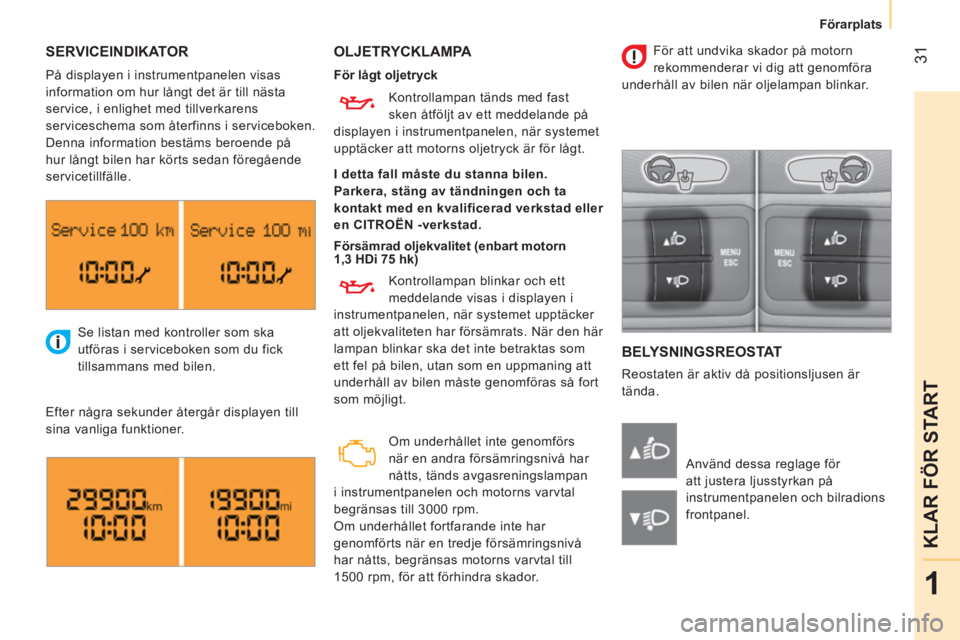

KLAR FÖR START
Förarplats
SERVICEINDIKATOR
OLJETRYCKLAMPA
BELYSNINGSREOSTAT
Reostaten är aktiv då positionsljusen är
tända. Se listan med kontroller som ska
utföras i serviceboken som du fick
tillsammans med bilen.
Efter några sekunder återgår displayen till
sina vanliga funktioner.
Använd dessa reglage för
att justera ljusstyrkan på
instrumentpanelen och bilradions
frontpanel.
På displayen i instrumentpanelen visas
information om hur långt det är till nästa
service, i enlighet med tillverkarens
serviceschema som återfinns i serviceboken.
Denna information bestäms beroende på
hur långt bilen har körts sedan föregående
servicetillfälle.
För lågt oljetryck
Försämrad oljekvalitet (enbart motorn
1,3 HDi 75 hk) Kontrollampan tänds med fast
sken åtföljt av ett meddelande på
displayen i instrumentpanelen, när systemet
upptäcker att motorns oljetryck är för lågt.
Kontrollampan blinkar och ett
meddelande visas i displayen i
instrumentpanelen, när systemet upptäcker
att oljekvaliteten har försämrats. När den här
lampan blinkar ska det inte betraktas som
ett fel på bilen, utan som en uppmaning att
underhåll av bilen måste genomföras så fort
som möjligt.
Om underhållet inte genomförs
när en andra försämringsnivå har
nåtts, tänds avgasreningslampan
i instrumentpanelen och motorns varvtal
begränsas till 3000 rpm.
Om underhållet fortfarande inte har
genomförts när en tredje försämringsnivå
har nåtts, begränsas motorns varvtal till
1500 rpm, för att förhindra skador. För att undvika skador på motorn
rekommenderar vi dig att genomföra
underhåll av bilen när oljelampan blinkar.
I detta fall måste du stanna bilen.
Parkera, stäng av tändningen och ta
kontakt med en kvalificerad verkstad eller
en CITROËN -verkstad .
