CITROEN NEMO 2014 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2014, Model line: NEMO, Model: CITROEN NEMO 2014Pages: 192, PDF Size: 9.56 MB
Page 51 of 192
49
1
INDULÁSRA KÉSZEN

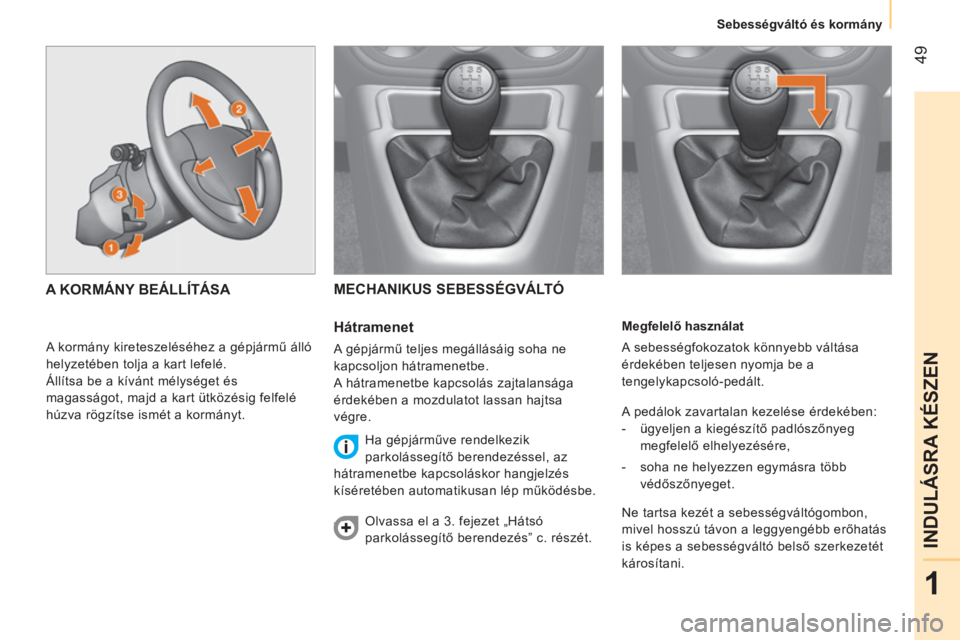

Sebességváltó és kormány
Megfelelő használat
A sebességfokozatok könnyebb váltása
érdekében teljesen nyomja be a
tengelykapcsoló-pedált.
A pedálok zavartalan kezelése érdekében:
- ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére,
- soha ne helyezzen egymásra több
védőszőnyeget.
Ne tartsa kezét a sebességváltógombon,
mivel hosszú távon a leggyengébb erőhatás
is képes a sebességváltó belső szerkezetét
károsítani.
MECHANIKUS SEBESSÉGVÁLTÓ
Hátramenet
A gépjármű teljes megállásáig soha ne
kapcsoljon hátramenetbe.
A hátramenetbe kapcsolás zajtalansága
érdekében a mozdulatot lassan hajtsa
végre.
Ha gépjárműve rendelkezik
parkolássegítő berendezéssel, az
hátramenetbe kapcsoláskor hangjelzés
kíséretében automatikusan lép működésbe.
Olvassa el a 3. fejezet „Hátsó
parkolássegítő berendezés” c. részét.
A KORMÁNY BEÁLLÍTÁSA
A kormány kireteszeléséhez a gépjármű álló
helyzetében tolja a kart lefelé.
Állítsa be a kívánt mélységet és
magasságot, majd a kart ütközésig felfelé
húzva rögzítse ismét a kormányt.
Page 52 of 192
50
Sebességváltó és kormány

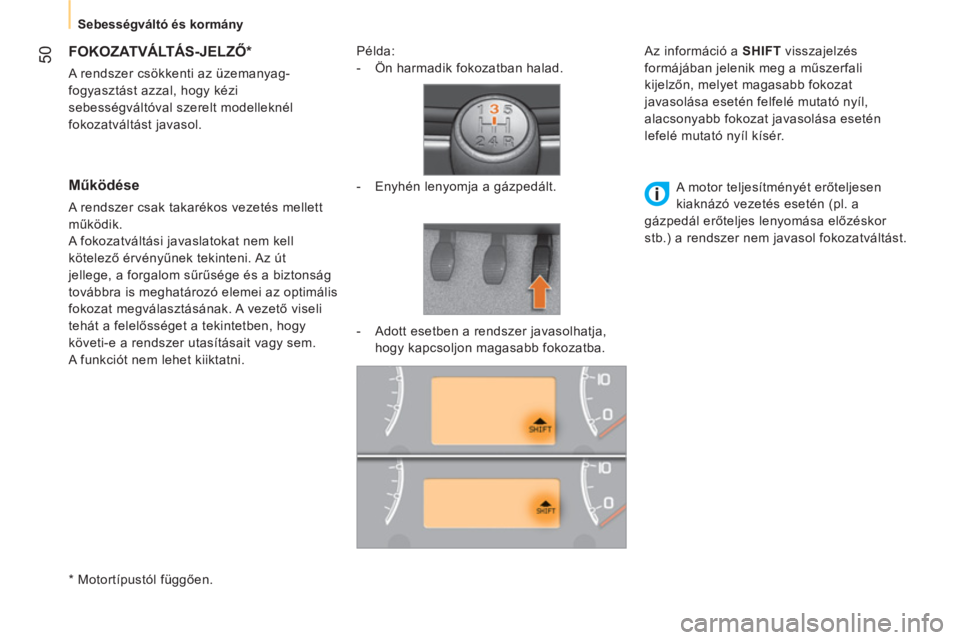

FOKOZATVÁLTÁS-JELZŐ
*
A rendszer csökkenti az üzemanyag-
fogyasztást azzal, hogy kézi
sebességváltóval szerelt modelleknél
fokozatváltást javasol.
Működése
A rendszer csak takarékos vezetés mellett
működik.
A fokozatváltási javaslatokat nem kell
kötelező érvényűnek tekinteni. Az út
jellege, a forgalom sűrűsége és a biztonság
továbbra is meghatározó elemei az optimális
fokozat megválasztásának. A vezető viseli
tehát a felelősséget a tekintetben, hogy
követi-e a rendszer utasításait vagy sem.
A funkciót nem lehet kiiktatni.
Példa:
- Ön harmadik fokozatban halad.
- Enyhén lenyomja a gázpedált.
- Adott esetben a rendszer javasolhatja,
hogy kapcsoljon magasabb fokozatba.
Az információ a SHIFT
visszajelzés
formájában jelenik meg a műszerfali
kijelzőn, melyet magasabb fokozat
javasolása esetén felfelé mutató nyíl,
alacsonyabb fokozat javasolása esetén
lefelé mutató nyíl kísér.
A motor teljesítményét erőteljesen
kiaknázó vezetés esetén (pl. a
gázpedál erőteljes lenyomása előzéskor
stb.) a rendszer nem javasol fokozatváltást.
*
Motortípustól függően.
Page 53 of 192
51
1
INDULÁSRA KÉSZEN
Sebességváltó és kormány

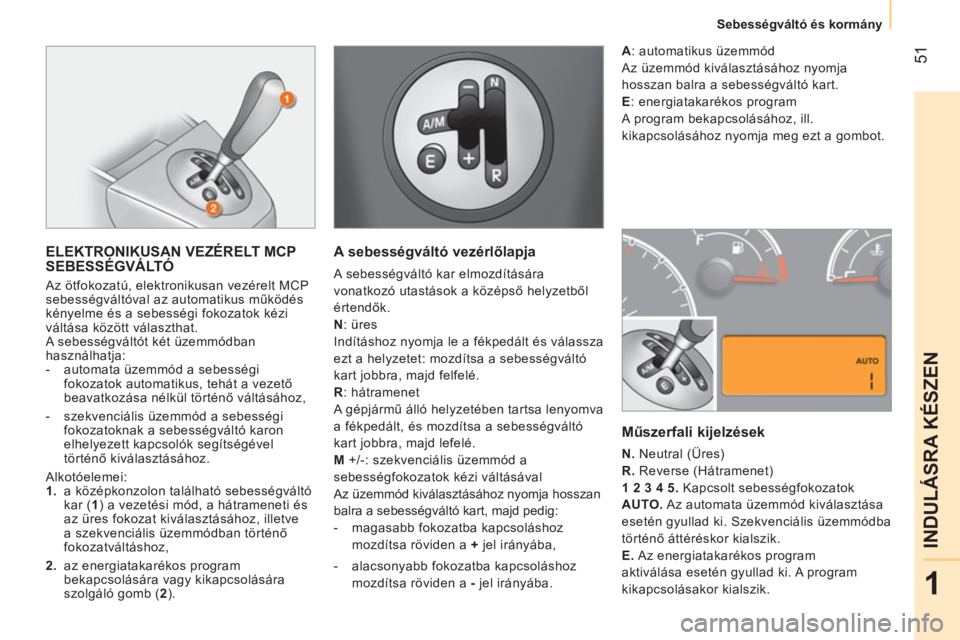

ELEKTRONIKUSAN VEZÉRELT MCP
SEBESSÉGVÁLTÓ
Az ötfokozatú, elektronikusan vezérelt MCP
sebességváltóval az automatikus működés
kényelme és a sebességi fokozatok kézi
váltása között választhat.
A sebességváltót két üzemmódban
használhatja:
- automata üzemmód a sebességi
fokozatok automatikus, tehát a vezető
beavatkozása nélkül történő váltásához,
- szekvenciális üzemmód a sebességi
fokozatoknak a sebességváltó karon
elhelyezett kapcsolók segítségével
történő kiválasztásához.
Alkotóelemei:
1.
a középkonzolon található sebességváltó
kar ( 1
) a vezetési mód, a hátrameneti és
az üres fokozat kiválasztásához, illetve
a szekvenciális üzemmódban történő
fokozatváltáshoz,
2.
az energiatakarékos program
bekapcsolására vagy kikapcsolására
szolgáló gomb ( 2
).
A sebességváltó vezérlőlapja
A sebességváltó kar elmozdítására
vonatkozó utastások a középső helyzetből
értendők.
N
: üres
Indításhoz nyomja le a fékpedált és válassza
ezt a helyzetet: mozdítsa a sebességváltó
kart jobbra, majd felfelé.
R
: hátramenet
A gépjármű álló helyzetében tartsa lenyomva
a fékpedált, és mozdítsa a sebességváltó
kart jobbra, majd lefelé.
M
+/-: szekvenciális üzemmód a
sebességfokozatok kézi váltásával
Az üzemmód kiválasztásához nyomja hosszan
balra a sebességváltó kart, majd pedig:
- magasabb fokozatba kapcsoláshoz
mozdítsa röviden a +
jel irányába,
- alacsonyabb fokozatba kapcsoláshoz
mozdítsa röviden a -
jel irányába.
Műszerfali kijelzések
N.
Neutral (Üres)
R.
Reverse (Hátramenet)
1 2 3 4 5.
Kapcsolt sebességfokozatok
AUTO.
Az automata üzemmód kiválasztása
esetén gyullad ki. Szekvenciális üzemmódba
történő áttéréskor kialszik.
E.
Az energiatakarékos program
aktiválása esetén gyullad ki. A program
kikapcsolásakor kialszik.
A
: automatikus üzemmód
Az üzemmód kiválasztásához nyomja
hosszan balra a sebességváltó kart.
E
: energiatakarékos program
A program bekapcsolásához, ill.
kikapcsolásához nyomja meg ezt a gombot.
Page 54 of 192
52
Sebességváltó és kormány

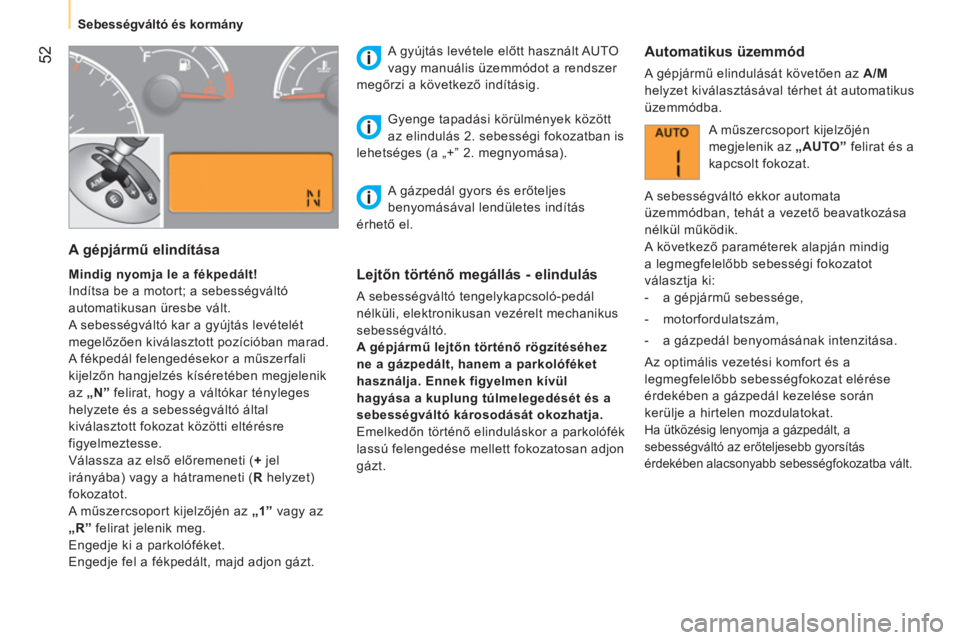

A gépjármű elindítása
Mindig nyomja le a fékpedált!
Indítsa be a motort; a sebességváltó
automatikusan üresbe vált.
A sebességváltó kar a gyújtás levételét
megelőzően kiválasztott pozícióban marad.
A fékpedál felengedésekor a műszerfali
kijelzőn hangjelzés kíséretében megjelenik
az „N”
felirat, hogy a váltókar tényleges
helyzete és a sebességváltó által
kiválasztott fokozat közötti eltérésre
figyelmeztesse.
Válassza az első előremeneti ( +
jel
irányába) vagy a hátrameneti ( R
helyzet)
fokozatot.
A műszercsoport kijelzőjén az „1”
vagy az
„R”
felirat jelenik meg.
Engedje ki a parkolóféket.
Engedje fel a fékpedált, majd adjon gázt.
A gyújtás levétele előtt használt AUTO
vagy manuális üzemmódot a rendszer
megőrzi a következő indításig.
Lejtőn történő megállás - elindulás
A sebességváltó tengelykapcsoló-pedál
nélküli, elektronikusan vezérelt mechanikus
sebességváltó.
A gépjármű lejtőn történő rögzítéséhez
ne a gázpedált, hanem a parkolóféket
használja. Ennek figyelmen kívül
hagyása a kuplung túlmelegedését és a
sebességváltó károsodását okozhatja.
Emelkedőn történő elinduláskor a parkolófék
lassú felengedése mellett fokozatosan adjon
gázt. Gyenge tapadási körülmények között
az elindulás 2. sebességi fokozatban is
lehetséges (a „+” 2. megnyomása).
Automatikus üzemmód
A gépjármű elindulását követően az A/M
helyzet kiválasztásával térhet át automatikus
üzemmódba.
A műszercsoport kijelzőjén
megjelenik az „AUTO”
felirat és a
kapcsolt fokozat.
A sebességváltó ekkor automata
üzemmódban, tehát a vezető beavatkozása
nélkül működik.
A következő paraméterek alapján mindig
a legmegfelelőbb sebességi fokozatot
választja ki:
- a gépjármű sebessége,
- motorfordulatszám,
- a gázpedál benyomásának intenzitása.
Az optimális vezetési komfort és a
legmegfelelőbb sebességfokozat elérése
érdekében a gázpedál kezelése során
kerülje a hirtelen mozdulatokat.
Ha ütközésig lenyomja a gázpedált, a
sebességváltó az erőteljesebb gyorsítás
érdekében alacsonyabb sebességfokozatba vált.
A gázpedál gyors és erőteljes
benyomásával lendületes indítás
érhető el.
Page 55 of 192
53
1
INDULÁSRA KÉSZEN
Sebességváltó és kormány

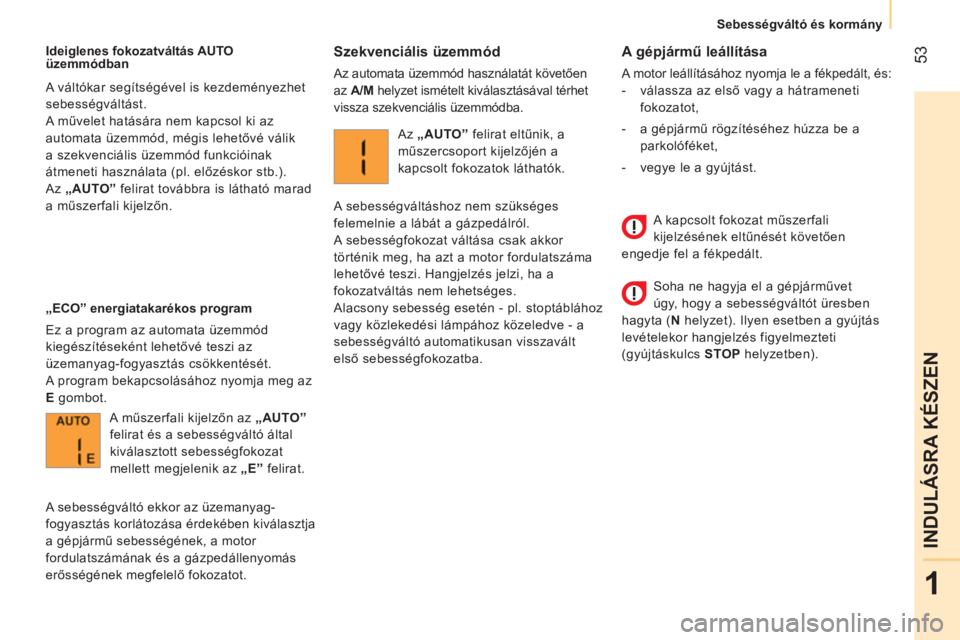

A gépjármű leállítása
A motor leállításához nyomja le a fékpedált, és:
- válassza az első vagy a hátrameneti
fokozatot,
- a gépjármű rögzítéséhez húzza be a
parkolóféket,
- vegye le a gyújtást.
Ideiglenes fokozatváltás AUTO
üzemmódban
A váltókar segítségével is kezdeményezhet
sebességváltást.
A művelet hatására nem kapcsol ki az
automata üzemmód, mégis lehetővé válik
a szekvenciális üzemmód funkcióinak
átmeneti használata (pl. előzéskor stb.).
Az „AUTO”
felirat továbbra is látható marad
a műszerfali kijelzőn.
„ECO” energiatakarékos program
Ez a program az automata üzemmód
kiegészítéseként lehetővé teszi az
üzemanyag-fogyasztás csökkentését.
A program bekapcsolásához nyomja meg az
E
gombot.
Szekvenciális üzemmód
Az automata üzemmód használatát követően
az A/M
helyzet ismételt kiválasztásával térhet
vissza szekvenciális üzemmódba.
A műszerfali kijelzőn az „AUTO”
felirat és a sebességváltó által
kiválasztott sebességfokozat
mellett megjelenik az „E”
felirat.
A sebességváltó ekkor az üzemanyag-
fogyasztás korlátozása érdekében kiválasztja
a gépjármű sebességének, a motor
fordulatszámának és a gázpedállenyomás
erősségének megfelelő fokozatot.
Az „AUTO”
felirat eltűnik, a
műszercsoport kijelzőjén a
kapcsolt fokozatok láthatók.
A sebességváltáshoz nem szükséges
felemelnie a lábát a gázpedálról.
A sebességfokozat váltása csak akkor
történik meg, ha azt a motor fordulatszáma
lehetővé teszi. Hangjelzés jelzi, ha a
fokozatváltás nem lehetséges.
Alacsony sebesség esetén - pl. stoptáblához
vagy közlekedési lámpához közeledve - a
sebességváltó automatikusan visszavált
első sebességfokozatba.
A kapcsolt fokozat műszerfali
kijelzésének eltűnését követően
engedje fel a fékpedált.
Soha ne hagyja el a gépjárművet
úgy, hogy a sebességváltót üresben
hagyta ( N
helyzet). Ilyen esetben a gyújtás
levételekor hangjelzés figyelmezteti
(gyújtáskulcs STOP
helyzetben).
Page 56 of 192
54
Sebességváltó és kormány

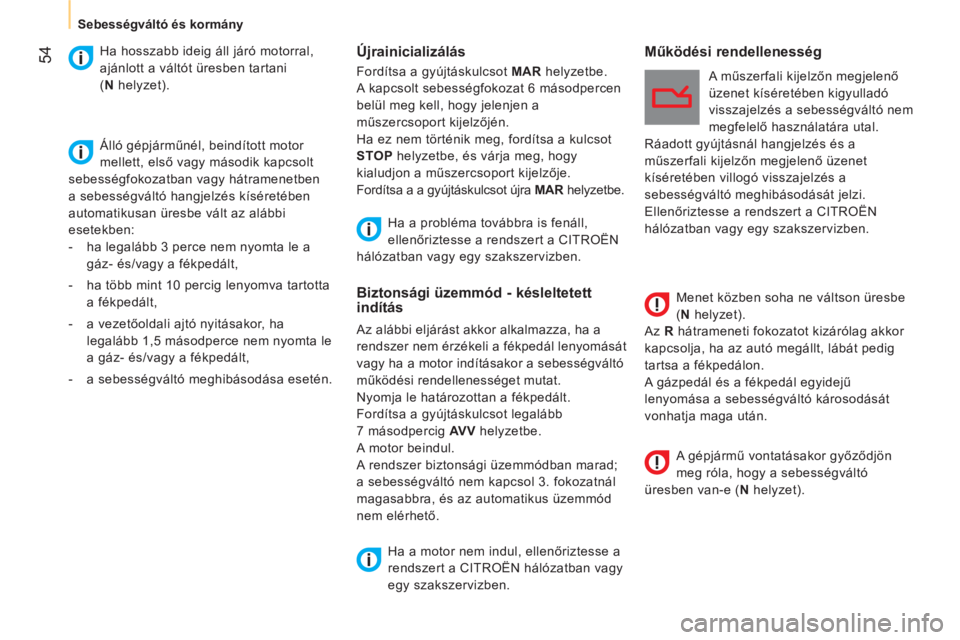

Újrainicializálás
Fordítsa a gyújtáskulcsot MAR
helyzetbe.
A kapcsolt sebességfokozat 6 másodpercen
belül meg kell, hogy jelenjen a
műszercsoport kijelzőjén.
Ha ez nem történik meg, fordítsa a kulcsot
STOP
helyzetbe, és várja meg, hogy
kialudjon a műszercsoport kijelzője.
Fordítsa a a gyújtáskulcsot újra MAR
helyzetbe. A műszerfali kijelzőn megjelenő
üzenet kíséretében kigyulladó
visszajelzés a sebességváltó nem
megfelelő használatára utal.
Ráadott gyújtásnál hangjelzés és a
műszerfali kijelzőn megjelenő üzenet
kíséretében villogó visszajelzés a
sebességváltó meghibásodását jelzi.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben. Ha a probléma továbbra is fenáll,
ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
Menet közben soha ne váltson üresbe
( N
helyzet).
Az R
hátrameneti fokozatot kizárólag akkor
kapcsolja, ha az autó megállt, lábát pedig
tartsa a fékpedálon.
A gázpedál és a fékpedál egyidejű
lenyomása a sebességváltó károsodását
vonhatja maga után.
Biztonsági üzemmód - késleltetett
indítás
Az alábbi eljárást akkor alkalmazza, ha a
rendszer nem érzékeli a fékpedál lenyomását
vagy ha a motor indításakor a sebességváltó
működési rendellenességet mutat.
Nyomja le határozottan a fékpedált.
Fordítsa a gyújtáskulcsot legalább
7 másodpercig AV V
helyzetbe.
A motor beindul.
A rendszer biztonsági üzemmódban marad;
a sebességváltó nem kapcsol 3. fokozatnál
magasabbra, és az automatikus üzemmód
nem elérhető.
Ha a motor nem indul, ellenőriztesse a
rendszert a CITROËN hálózatban vagy
egy szakszervizben.
Működési rendellenesség
Ha hosszabb ideig áll járó motorral,
ajánlott a váltót üresben tartani
( N
helyzet).
Álló gépjárműnél, beindított motor
mellett, első vagy második kapcsolt
sebességfokozatban vagy hátramenetben
a sebességváltó hangjelzés kíséretében
automatikusan üresbe vált az alábbi
esetekben:
- ha legalább 3 perce nem nyomta le a
gáz- és/vagy a fékpedált,
- ha több mint 10 percig lenyomva tartotta
a fékpedált,
- a vezetőoldali ajtó nyitásakor, ha
legalább 1,5 másodperce nem nyomta le
a gáz- és/vagy a fékpedált,
- a sebességváltó meghibásodása esetén.
A gépjármű vontatásakor győződjön
meg róla, hogy a sebességváltó
üresben van-e ( N
helyzet).
Page 57 of 192
55
1
INDULÁSRA KÉSZEN
Sebességváltó és kormány

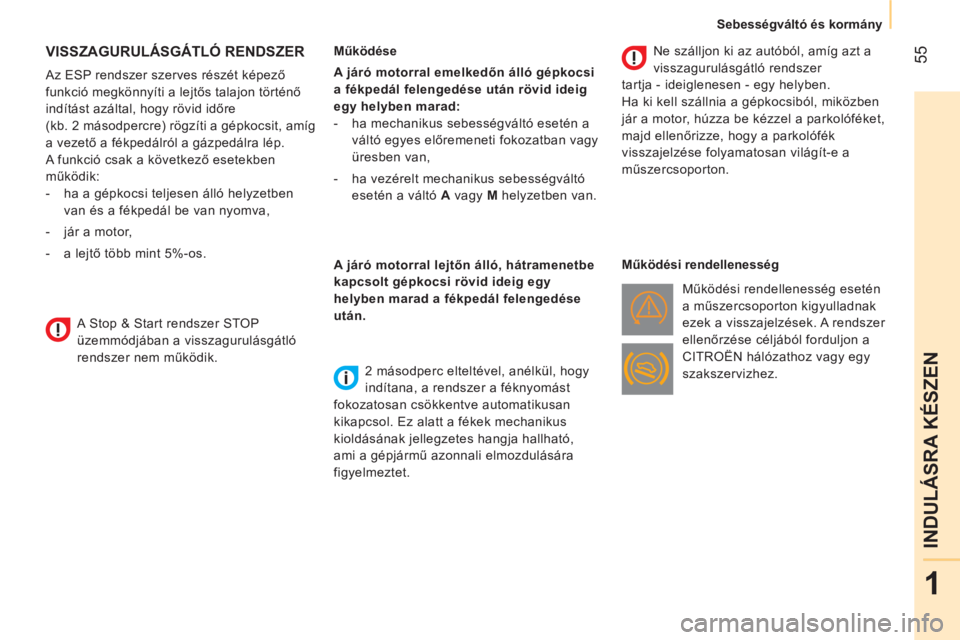

VISSZAGURULÁSGÁTLÓ RENDSZER
Az ESP rendszer szerves részét képező
funkció megkönnyíti a lejtős talajon történő
indítást azáltal, hogy rövid időre
(kb. 2 másodpercre) rögzíti a gépkocsit, amíg
a vezető a fékpedálról a gázpedálra lép.
A funkció csak a következő esetekben
működik:
- ha a gépkocsi teljesen álló helyzetben
van és a fékpedál be van nyomva,
- jár a motor,
- a lejtő több mint 5%-os.
Működése
A járó motorral emelkedőn álló gépkocsi
a fékpedál felengedése után rövid ideig
egy helyben marad:
- ha mechanikus sebességváltó esetén a
váltó egyes előremeneti fokozatban vagy
üresben van,
- ha vezérelt mechanikus sebességváltó
esetén a váltó A
vagy M
helyzetben van.
A járó motorral lejtőn álló, hátramenetbe
kapcsolt gépkocsi rövid ideig egy
helyben marad a fékpedál felengedése
után.
2 másodperc elteltével, anélkül, hogy
indítana, a rendszer a féknyomást
fokozatosan csökkentve automatikusan
kikapcsol. Ez alatt a fékek mechanikus
kioldásának jellegzetes hangja hallható,
ami a gépjármű azonnali elmozdulására
figyelmeztet.
Ne szálljon ki az autóból, amíg azt a
visszagurulásgátló rendszer
tartja - ideiglenesen - egy helyben.
Ha ki kell szállnia a gépkocsiból, miközben
jár a motor, húzza be kézzel a parkolóféket,
majd ellenőrizze, hogy a parkolófék
visszajelzése folyamatosan világít-e a
műszercsoporton.
Működési rendellenesség
Működési rendellenesség esetén
a műszercsoporton kigyulladnak
ezek a visszajelzések. A rendszer
ellenő
rzése céljából forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
A Stop & Start rendszer STOP
üzemmódjában a visszagurulásgátló
rendszer nem működik.
Page 58 of 192
56
Sebességváltó és kormány
- mechanikus sebességváltó esetén:
ha álló gépjárműnél üresbe állítja a
sebességváltó kart, és felengedi a
kuplungpedált,
- vezérelt
mechanikus
sebességváltó
esetén:
ha álló gépjárműnél benyomva
tartja a fékpedált.
Különleges esetek, amikor a STOP
üzemmód nem kapcsolható
A STOP üzemmód nem kapcsol be:
- ha a vezetőoldali ajtó nyitva van,
- ha a vezető biztonsági öve ki van
kapcsolva,
- a hátrameneti fokozat kapcsolása esetén,
- ha bizonyos meghatározott körülmények
(akkumulátortöltés, motorhőmérséklet,
részecskeszűrő regenerálása,
fékrásegítés, külső hőmérséklet, stb.)
a rendszer felügyeletének biztosítása
érdekében szükségessé teszik a motor
működését.
Ilyenkor egy üzenet jelenik
meg a kombinált kijelzőn, az
„S”
visszajelzés pedig néhány
másodpercig villog, majd kialszik.
Az ilyen működés teljesen normális.
STOP & START FUNKCIÓ
A Stop & Start funkció megálláskor (piros
lámpánál, forgalmi dugóban, egyéb
helyzetben, stb.) készenléti helyzetbe -
STOP üzemmód - kapcsolja a motort. A
motor automatikusan újraindul - START
üzemmód -, amint a vezető indulni akar. Az
újraindítás azonnali, gyors és csendes.
A kimondottan városi használathoz tervezett
Stop & Start funkció a motor leállásának
köszönhetően lehetővé teszi az üzemanyag-
fogyasztás, a szennyezőanyag-kibocsátás
és a zajszint csökkentését.
Működése
A motor STOP üzemmódba kapcsolása
A kombinált kijelzőn kigyullad
az „S”
visszajelzés, és a motor
készenléti üzemmódba kapcsol: A motor automatikus leállása csak
kb. 10 km/h sebesség elérése
után lehetséges, nehogy az alacsony
sebességgel történő közlekedés közben
többször is leálljon a motor.
A Stop & Start funkció STOP
üzemmódjában a visszagurulás-gátló
rendszer nem működik.
Soha ne hagyja el a gépjárművet
úgy, hogy előzetesen nem vette le a
gyújtást a kulccsal.
Soha ne töltsön üzemanyagot a
gépkocsiba, amikor a motor STOP
üzemmódban van. Feltétlenül állítsa le a
motort a gyújtáskulccsal.
Page 59 of 192
57
1
INDULÁSRA KÉSZEN
Sebességváltó és kormány

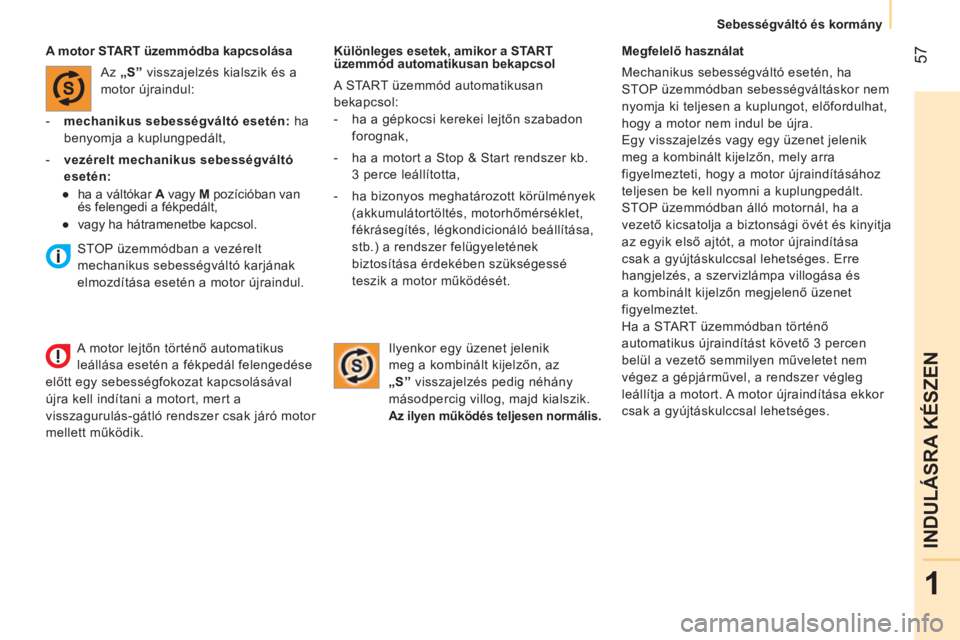

Különleges esetek, amikor a START
üzemmód automatikusan bekapcsol
A START üzemmód automatikusan
bekapcsol:
- ha a gépkocsi kerekei lejtőn szabadon
forognak,
- ha a motort a Stop & Start rendszer kb.
3 perce leállította,
- ha bizonyos meghatározott körülmények
(akkumulátortöltés, motorhőmérséklet,
fékrásegítés, légkondicionáló beállítása,
stb.) a rendszer felügyeletének
biztosítása érdekében szükségessé
teszik a motor működését.
Megfelelő használat
Mechanikus sebességváltó esetén, ha
STOP üzemmódban sebességváltáskor nem
nyomja ki teljesen a kuplungot, előfordulhat,
hogy a motor nem indul be újra.
Egy visszajelzés vagy egy üzenet jelenik
meg a kombinált kijelzőn, mely arra
figyelmezteti, hogy a motor újraindításához
teljesen be kell nyomni a kuplungpedált.
STOP üzemmódban álló motornál, ha a
vezető kicsatolja a biztonsági övét és kinyitja
az egyik első ajtót, a motor újraindítása
csak a gyújtáskulccsal lehetséges. Erre
hangjelzés, a szervizlámpa villogása és
a kombinált kijelzőn megjelenő üzenet
figyelmeztet.
Ha a START üzemmódban történő
automatikus újraindítást követő 3 percen
belül a vezető semmilyen műveletet nem
végez a gépjárművel, a rendszer végleg
leállítja a motort. A motor újraindítása ekkor
csak a gyújtáskulccsal lehetséges.
A motor START üzemmódba kapcsolása
Az „S”
visszajelzés kialszik és a
motor újraindul:
- mechanikus sebességváltó esetén:
ha
benyomja a kuplungpedált,
- vezérelt
mechanikus
sebességváltó
esetén:
●
ha a váltókar A
vagy M
pozícióban van
és felengedi a fékpedált,
●
vagy ha hátramenetbe kapcsol.
Ilyenkor egy üzenet jelenik
meg a kombinált kijelzőn, az
„S”
visszajelzés pedig néhány
másodpercig villog, majd kialszik.
Az ilyen működés teljesen normális.
STOP üzemmódban a vezérelt
mechanikus sebességváltó karjának
elmozdítása esetén a motor újraindul.
A motor lejtőn történő automatikus
leállása esetén a fékpedál felengedése
előtt egy sebességfokozat kapcsolásával
újra kell indítani a motort, mert a
visszagurulás-gátló rendszer csak járó motor
mellett működik.
Page 60 of 192
58
Sebességváltó és kormány

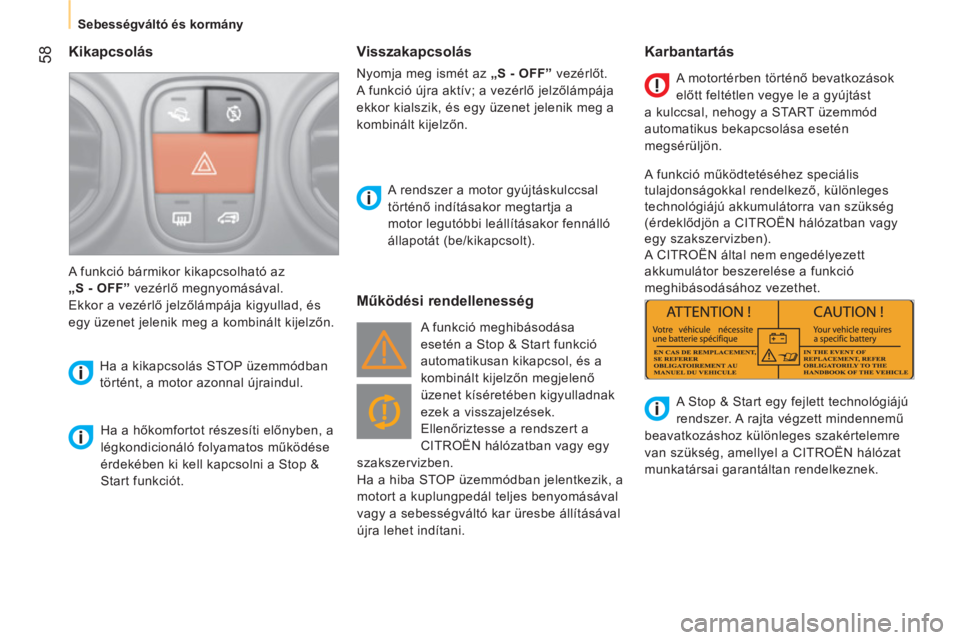

Kikapcsolás
Ha a hőkomfortot részesíti előnyben, a
légkondicionáló folyamatos működése
érdekében ki kell kapcsolni a Stop &
Start funkciót.
A rendszer a motor gyújtáskulccsal
történő indításakor megtartja a
motor legutóbbi leállításakor fennálló
állapotát (be/kikapcsolt).
A funkció bármikor kikapcsolható az
„S - OFF”
vezérlő megnyomásával.
Ekkor a vezérlő jelzőlámpája kigyullad, és
egy üzenet jelenik meg a kombinált kijelzőn.
Ha a kikapcsolás STOP üzemmódban
történt, a motor azonnal újraindul.
Működési rendellenesség
Karbantartás
A funkció meghibásodása
esetén a Stop & Start funkció
automatikusan kikapcsol, és a
kombinált kijelzőn megjelenő
üzenet kíséretében kigyulladnak
ezek a visszajelzések.
Ellenőriztesse a rendszert a
CITROËN hálózatban vagy egy
szakszervizben.
Ha a hiba STOP üzemmódban jelentkezik, a
motort a kuplungpedál teljes benyomásával
vagy a sebességváltó kar üresbe állításával
újra lehet indítani. A motortérben történő bevatkozások
előtt feltétlen vegye le a gyújtást
a kulccsal, nehogy a START üzemmód
automatikus bekapcsolása esetén
megsérüljön.
A funkció működtetéséhez speciális
tulajdonságokkal rendelkező, különleges
technológiájú akkumulátorra van szükség
(érdeklődjön a CITROËN hálózatban vagy
egy szakszervizben).
A CITROËN által nem engedélyezett
akkumulátor beszerelése a funkció
meghibásodásához vezethet.
A Stop & Start egy fejlett technológiájú
rendszer. A rajta végzett mindennemű
beavatkozáshoz különleges szakértelemre
van szükség, amellyel a CITROËN hálózat
munkatársai garantáltan rendelkeznek.
Visszakapcsolás
Nyomja meg ismét az „S - OFF”
vezérlőt.
A funkció újra aktív; a vezérlő jelzőlámpája
ekkor kialszik, és egy üzenet jelenik meg a
kombinált kijelzőn.
