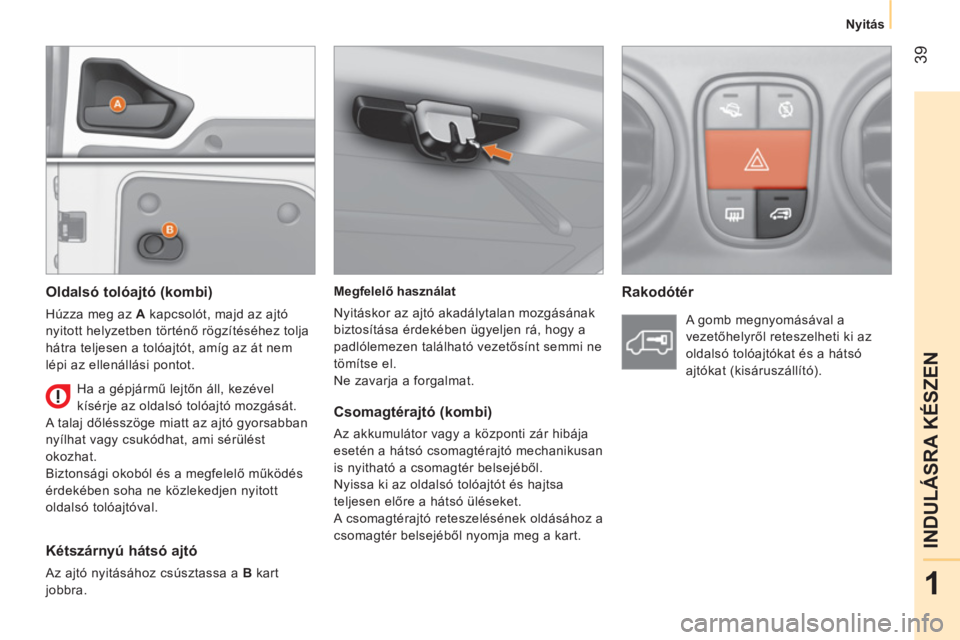

Page 41 of 192
39
1
INDULÁSRA KÉSZEN
Nyitás
Megfelelő használat
Nyitáskor az ajtó akadálytalan mozgásának
biztosítása érdekében ügyeljen rá, hogy a
padlólemezen található vezetősínt semmi ne
tömítse el.
Ne zavarja a forgalmat.
Rakodótér
Oldalsó tolóajtó (kombi)
Húzza meg az A
kapcsolót, majd az ajtó
nyitott helyzetben történő rögzítéséhez tolja
hátra teljesen a tolóajtót, amíg az át nem
lépi az ellenállási pontot.
Kétszárnyú hátsó ajtó
Az ajtó nyitásához csúsztassa a B
kart
jobbra. Ha a gépjármű lejtőn áll, kezével
kísérje az oldalsó tolóajtó mozgását.
A talaj dőlésszöge miatt az ajtó gyorsabban
nyílhat vagy csukódhat, ami sérülést
okozhat.
Biztonsági okoból és a megfelelő működés
érdekében soha ne közlekedjen nyitott
oldalsó tolóajtóval. A gomb megnyomásával a
vezetőhelyről reteszelheti ki az
oldalsó tolóajtókat és a hátsó
ajtókat (kisáruszállító).
Csomagtérajtó (kombi)
Az akkumulátor vagy a központi zár hibája
esetén a hátsó csomagtérajtó mechanikusan
is nyitható a csomagtér belsejéből.
Nyissa ki az oldalsó tolóajtót és hajtsa
teljesen előre a hátsó üléseket.
A csomagtérajtó reteszelésének oldásához a
csomagtér belsejéből nyomja meg a kart.
Page 42 of 192
40

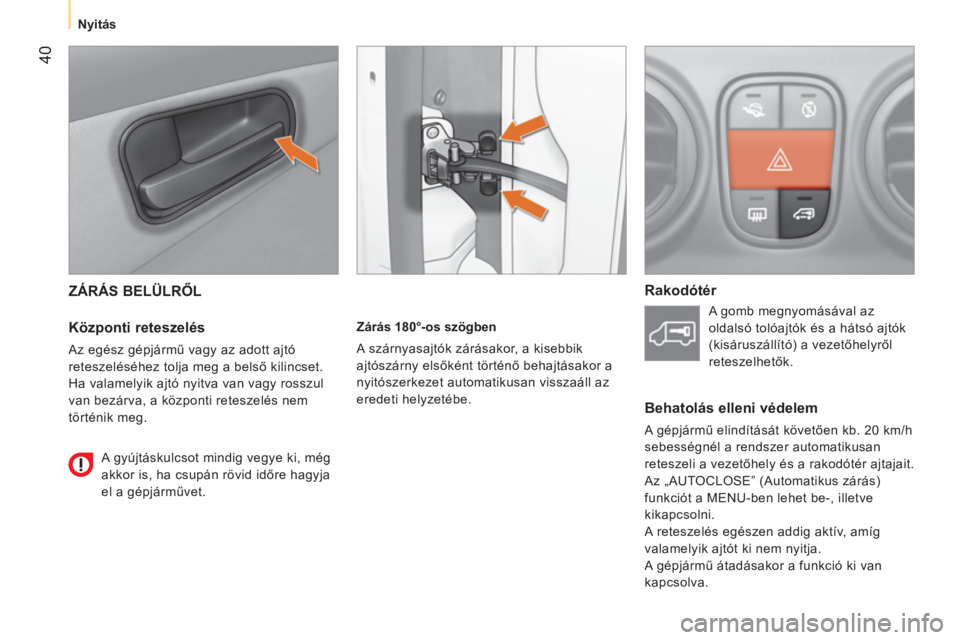

Nyitás
ZÁRÁS BELÜLRŐL
Központi reteszelés
Az egész gépjármű vagy az adott ajtó
reteszeléséhez tolja meg a belső kilincset.
Ha valamelyik ajtó nyitva van vagy rosszul
van bezárva, a központi reteszelés nem
történik meg.
A gyújtáskulcsot mindig vegye ki, még
akkor is, ha csupán rövid időre hagyja
el a gépjárművet.
Zárás 180°-os szögben
A szárnyasajtók zárásakor, a kisebbik
ajtószárny elsőként történő behajtásakor a
nyitószerkezet automatikusan visszaáll az
eredeti helyzetébe.
Rakodótér
A gomb megnyomásával az
oldalsó tolóajtók és a hátsó ajtók
(kisáruszállító) a vezetőhelyről
reteszelhetők.
Behatolás elleni védelem
A gépjármű elindítását követően kb. 20 km/h
sebességnél a rendszer automatikusan
reteszeli a vezetőhely és a rakodótér ajtajait.
Az „AUTOCLOSE” (Automatikus zárás)
funkciót a MENU-ben lehet be-, illetve
kikapcsolni.
A reteszelés egészen addig aktív, amíg
valamelyik ajtót ki nem nyitja.
A gépjármű átadásakor a funkció ki van
kapcsolva.
Page 43 of 192
41
1
INDULÁSRA KÉSZEN

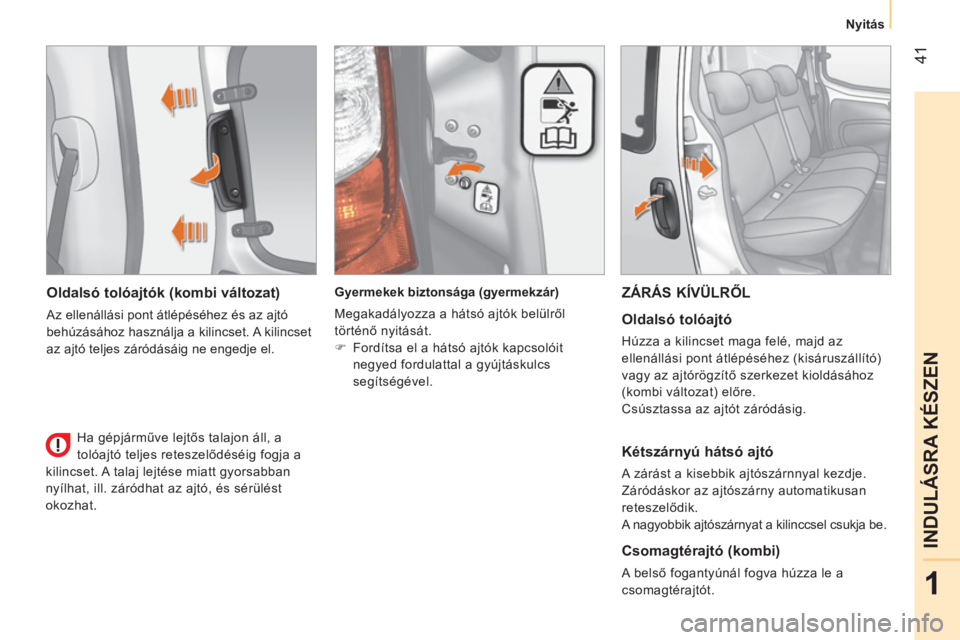

Nyitás
Oldalsó tolóajtók (kombi változat)
Az ellenállási pont átlépéséhez és az ajtó
behúzásához használja a kilincset. A kilincset
az ajtó teljes záródásáig ne engedje el.
Gyermekek biztonsága (gyermekzár)
Megakadályozza a hátsó ajtók belülről
történő nyitását.
) Fordítsa el a hátsó ajtók kapcsolóit
negyed fordulattal a gyújtáskulcs
segítségével.
ZÁRÁS KÍVÜLRŐL
Oldalsó tolóajtó
Húzza a kilincset maga felé, majd az
ellenállási pont átlépéséhez (kisáruszállító)
vagy az ajtórögzítő szerkezet kioldásához
(kombi változat) előre.
Csúsztassa az ajtót záródásig.
Kétszárnyú hátsó ajtó
A zárást a kisebbik ajtószárnnyal kezdje.
Záródáskor az ajtószárny automatikusan
reteszelődik.
A nagyobbik ajtószárnyat a kilinccsel csukja be.
Csomagtérajtó (kombi)
A belső fogantyúnál fogva húzza le a
csomagtérajtót.
Ha gépjárműve lejtős talajon áll, a
tolóajtó teljes reteszelődéséig fogja a
kilincset. A talaj lejtése miatt gyorsabban
nyílhat, ill. záródhat az ajtó, és sérülést
okozhat.
Page 44 of 192
42

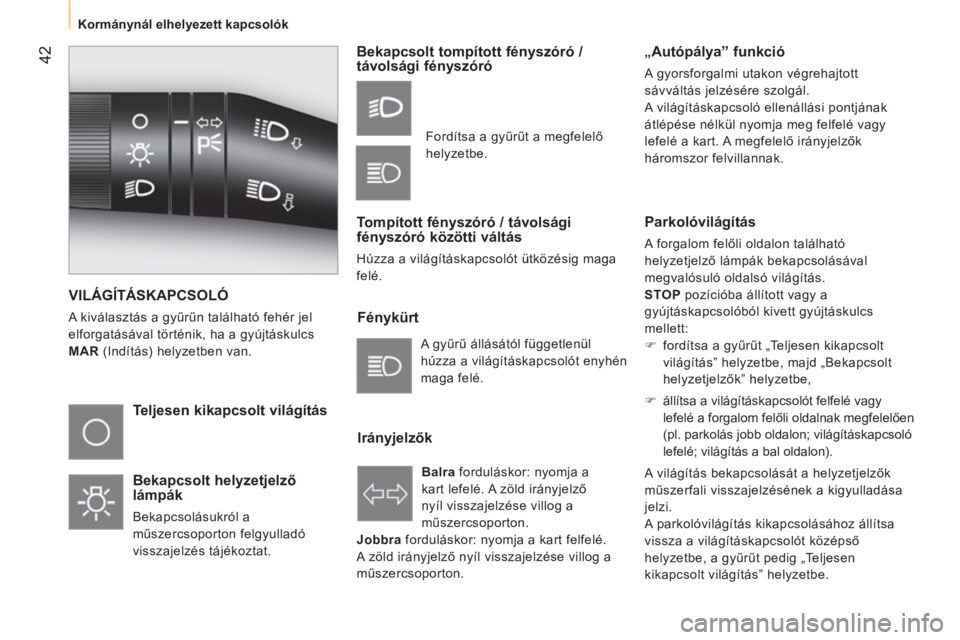

Kormánynál elhelyezett kapcsolók
VILÁGÍTÁSKAPCSOLÓ
A kiválasztás a gyűrűn található fehér jel
elforgatásával történik, ha a gyújtáskulcs
MAR (Indítás) helyzetben van.
Teljesen kikapcsolt világítás
Bekapcsolt helyzetjelző
lámpák
Bekapcsolásukról a
műszercsoporton felgyulladó
visszajelzés tájékoztat.
Bekapcsolt tompított fényszóró /
távolsági fényszóró
Tompított fényszóró / távolsági
fényszóró közötti váltás
Húzza a világításkapcsolót ütközésig maga
felé.
Fénykürt
Irányjelzők
„Autópálya” funkció
A gyorsforgalmi utakon végrehajtott
sávváltás jelzésére szolgál.
A világításkapcsoló ellenállási pontjának
átlépése nélkül nyomja meg felfelé vagy
lefelé a kart. A megfelelő irányjelzők
háromszor felvillannak.
A g yűrű állásától függetlenül
húzza a világításkapcsolót enyhén
maga felé.
Balra forduláskor: nyomja a
kart lefelé. A zöld irányjelző
nyíl visszajelzése villog a
műszercsoporton.
Jobbra forduláskor: nyomja a kart felfelé.
A zöld irányjelző nyíl visszajelzése villog a
műszercsoporton. Fordítsa a gyűrűt a megfelelő
helyzetbe.
Parkolóvilágítás
A forgalom felőli oldalon található
helyzetjelző lámpák bekapcsolásával
megvalósuló oldalsó világítás.
STOP
pozícióba állított vagy a
gyújtáskapcsolóból kivett gyújtáskulcs
mellett:
)
fordítsa a gyűrűt „Teljesen kikapcsolt
világítás” helyzetbe, majd „Bekapcsolt
helyzetjelzők” helyzetbe,
)
állítsa a világításkapcsolót felfelé vagy
lefelé a forgalom felőli oldalnak megfelelően
(pl. parkolás jobb oldalon; világításkapcsoló
lefelé; világítás a bal oldalon).
A világítás bekapcsolását a helyzetjelzők
műszerfali visszajelzésének a kigyulladása
jelzi.
A parkolóvilágítás kikapcsolásához állítsa
vissza a világításkapcsolót középső
helyzetbe, a gyűrűt pedig „Teljesen
kikapcsolt világítás” helyzetbe.
Page 45 of 192
43
1
INDULÁSRA KÉSZEN

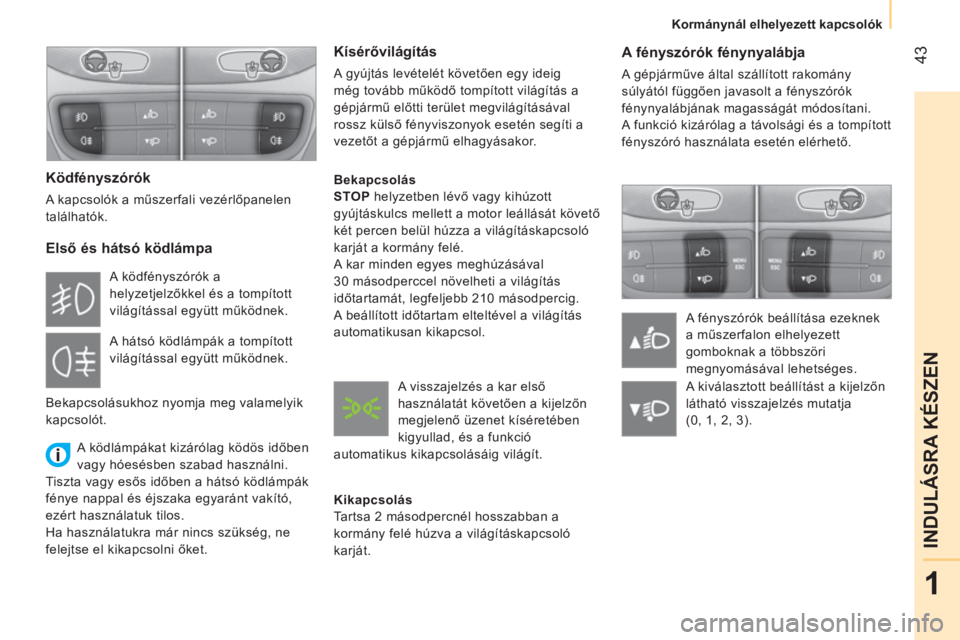

Kormánynál elhelyezett kapcsolók
A fényszórók fénynyalábja
A gépjárműve által szállított rakomány
súlyától függően javasolt a fényszórók
fénynyalábjának magasságát módosítani.
A funkció kizárólag a távolsági és a tompított
fényszóró használata esetén elérhető.
A fényszórók beállítása ezeknek
a műszerfalon elhelyezett
gomboknak a többszöri
megnyomásával lehetséges.
Ködfényszórók
A kapcsolók a műszerfali vezérlőpanelen
találhatók.
Első és hátsó ködlámpa
A ködlámpákat kizárólag ködös időben
vagy hóesésben szabad használni.
Tiszta vagy esős időben a hátsó ködlámpák
fénye nappal és éjszaka egyaránt vakító,
ezért használatuk tilos.
Ha használatukra már nincs szükség, ne
felejtse el kikapcsolni őket.
Kísérővilágítás
A gyújtás levételét követően egy ideig
még tovább működő tompított világítás a
gépjármű előtti terület megvilágításával
rossz külső fényviszonyok esetén segíti a
vezetőt a gépjármű elhagyásakor.
Bekapcsolás
STOP helyzetben lévő vagy kihúzott
gyújtáskulcs mellett a motor leállását követő
két percen belül húzza a világításkapcsoló
karját a kormány felé.
A kar minden egyes meghúzásával
30 másodperccel növelheti a világítás
időtartamát, legfeljebb 210 másodpercig.
A beállított időtartam elteltével a világítás
automatikusan kikapcsol.
Kikapcsolás
Tartsa 2 másodpercnél hosszabban a
kormány felé húzva a világításkapcsoló
karját. A ködfényszórók a
helyzetjelzőkkel és a tompított
világítással együtt működnek.
A hátsó ködlámpák a tompított
világítással együtt működnek.
Bekapcsolásukhoz nyomja meg valamelyik
kapcsolót. A visszajelzés a kar első
használatát követően a kijelzőn
megjelenő üzenet kíséretében
kigyullad, és a funkció
automatikus kikapcsolásáig világít. A kiválasztott beállítást a kijelzőn
látható visszajelzés mutatja
(0, 1, 2, 3).
Page 46 of 192
44

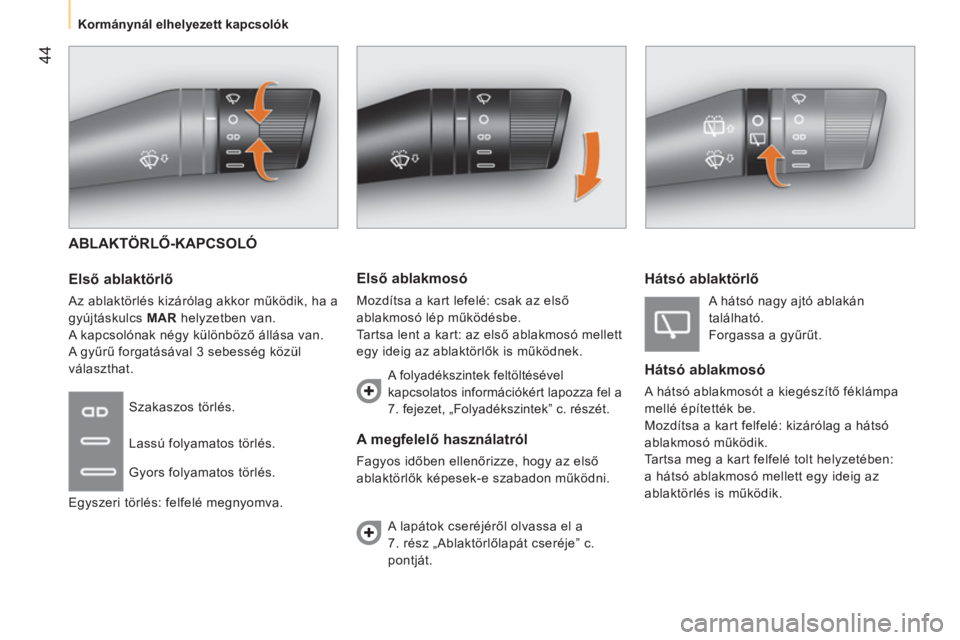

Kormánynál elhelyezett kapcsolók
ABLAKTÖRLŐ-KAPCSOLÓ
Első ablaktörlő
Az ablaktörlés kizárólag akkor működik, ha a
gyújtáskulcs MAR helyzetben van.
A kapcsolónak négy különböző állása van.
A g yűrű forgatásával 3 sebesség közül
választhat.
A lapátok cseréjéről olvassa el a
7. rész „Ablaktörlőlapát cseréje” c.
pontját.
A megfelelő használatról
Fagyos időben ellenőrizze, hogy az első
ablaktörlők képesek-e szabadon működni. Szakaszos törlés.
Lassú folyamatos törlés.
Gyors folyamatos törlés.
Egyszeri törlés: felfelé megnyomva.
Első ablakmosó
Mozdítsa a kart lefelé: csak az első
ablakmosó lép működésbe.
Tartsa lent a kart: az első ablakmosó mellett
egy ideig az ablaktörlők is működnek.
A folyadékszintek feltöltésével
kapcsolatos információkért lapozza fel a
7. fejezet, „Folyadékszintek” c. részét.
Hátsó ablaktörlő
A hátsó nagy ajtó ablakán
található.
Forgassa a gyűrűt.
Hátsó ablakmosó
A hátsó ablakmosót a kiegészítő féklámpa
mellé építették be.
Mozdítsa a kart felfelé: kizárólag a hátsó
ablakmosó működik.
Tartsa meg a kart felfelé tolt helyzetében:
a hátsó ablakmosó mellett egy ideig az
ablaktörlés is működik.
Page 47 of 192
45
1
INDULÁSRA KÉSZEN

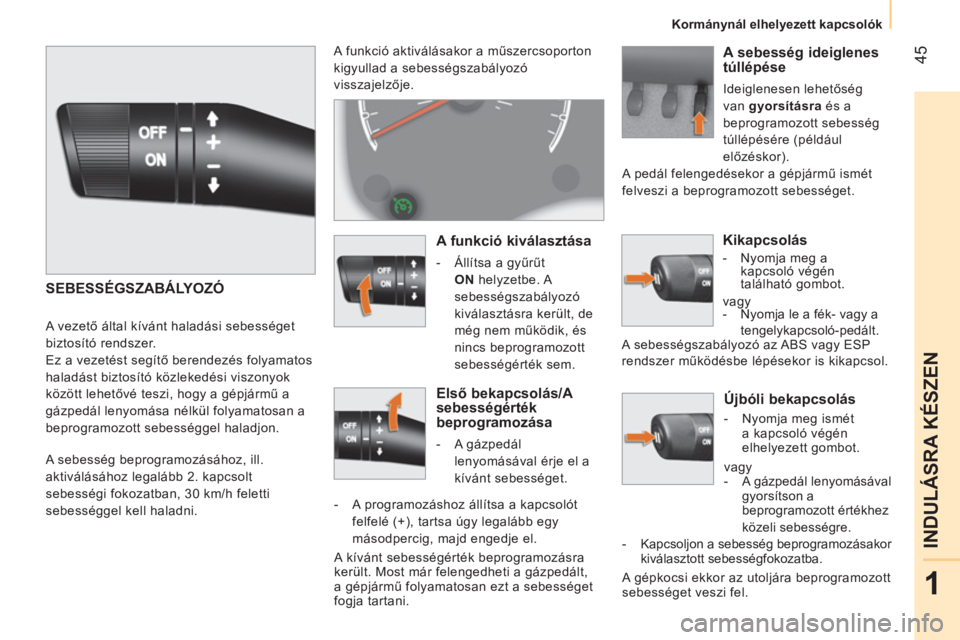

Kormánynál elhelyezett kapcsolók
Újbóli bekapcsolás
- Nyomja meg ismét
a kapcsoló végén
elhelyezett gombot.
vagy
- A gázpedál lenyomásával
gyorsítson a
beprogramozott értékhez
közeli sebességre.
- Kapcsoljon a sebesség beprogramozásakor
kiválasztott sebességfokozatba.
A gépkocsi ekkor az utoljára beprogramozott
sebességet veszi fel. A funkció aktiválásakor a műszercsoporton
kigyullad a sebességszabályozó
visszajelzője.
SEBESSÉGSZABÁLYOZÓ
A vezető által kívánt haladási sebességet
biztosító rendszer.
Ez a vezetést segítő berendezés folyamatos
haladást biztosító közlekedési viszonyok
között lehetővé teszi, hogy a gépjármű a
gázpedál lenyomása nélkül folyamatosan a
beprogramozott sebességgel haladjon.
A sebesség beprogramozásához, ill.
aktiválásához legalább 2. kapcsolt
sebességi fokozatban, 30 km/h feletti
sebességgel kell haladni.
A funkció kiválasztása
- Állítsa a gyűrűt
ON
helyzetbe. A
sebességszabályozó
kiválasztásra került, de
még nem működik, és
nincs beprogramozott
sebességérték sem.
Első bekapcsolás/A
sebességérték
beprogramozása
- A gázpedál
lenyomásával érje el a
kívánt sebességet.
- A programozáshoz állítsa a kapcsolót
felfelé (+), tartsa úgy legalább egy
másodpercig, majd engedje el.
A kívánt sebességérték beprogramozásra
került. Most már felengedheti a gázpedált,
a gépjármű folyamatosan ezt a sebességet
fogja tartani.
A sebesség ideiglenes
túllépése
Ideiglenesen lehetőség
van gyorsításra
és a
beprogramozott sebesség
túllépésére (például
előzéskor).
A pedál felengedésekor a gépjármű ismét
felveszi a beprogramozott sebességet.
Kikapcsolás
- Nyomja meg a
kapcsoló végén
található gombot.
vagy
- Nyomja le a fék- vagy a
tengelykapcsoló-pedált.
A sebességszabályozó az ABS vagy ESP
rendszer működésbe lépésekor is kikapcsol.
Page 48 of 192
46
Kormánynál elhelyezett kapcsolók
A beprogramozott sebesség módosítása
Ha a korábbinál nagyobb sebességet kíván
rögzíteni, két lehetőség közül választhat:
A funkció kikapcsolása
- A teljes leállításhoz
állítsa a gyűrűt OFF
helyzetbe, vagy vegye le
a gyújtást.
A beprogramozott sebesség törlése
A gépjármű leállítását és a gyújtás
levételét követően a rendszer törli a tárolt
sebességet.
Működési rendellenesség
Működési rendellenesség észlelése
esetén állítsa a gyűrűt OFF helyzetbe, és
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Megfelelő használat
A beprogramozott sebesség gombnyomással
történő módosítása során legyen óvatos,
mert a sebesség gyorsan nőhet vagy
csökkenhet.
Ne használja a sebességszabályozót
csúszós úton vagy nagy forgalomban.
A rendszer működése közben soha ne
kapcsoljon üresbe.
Erős lejtőn vagy jelentős gyorsulásnál
előfordulhat, hogy a sebességszabályozó
nem képes megakadályozni a
beprogramozott sebesség túllépését.
A sebességszabályozó berendezés
használata nem mentesíti a vezetőt a
sebességkorlátozások betartása, a kellő
odafigyelés és felelősségteljes magatartás
kötelezettsége alól.
Lábát tartsa mindig a pedálok közelében.
A pedálok zavartalan kezelésének
érdekében:
- ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és a
padlólemezhez való rögzítésére,
- soha ne helyezzen egymásra több
védőszőnyeget.
A gázpedál használata
nélkül:
- állítsa a kapcsolót felfelé (+).
A rövid gombnyomás 1 km/h-
val növeli az értéket.
A gázpedál használatával:
- lépje túl a rögzített sebességet a kívánt
sebesség eléréséig,
- programozáshoz állítsa a kapcsolót
felfelé (+), tartsa úgy legalább egy
másodpercig, majd engedje el.
Az előzőnél alacsonyabb
sebesség rögzítéséhez:
- állítsa a kapcsolót
lefelé (-); az új sebességérték
automatikusan rögzítésre
kerül.
A rövid gombnyomás 1 km/h-val csökkenti az értéket.
A hosszan tartó gombnyomás folyamatosan
csökkenti az értéket. A hosszan tartó gombnyomás folyamatosan
növeli az értéket.
SEBESSÉGKORLÁTOZÓ RÖGZÍTETT ÉRTÉKKEL
Ez a funkció lehetővé teszi a gépjármű
legnagyobb sebességének korlátozását,
rögzített értékkel (változattól függően, és
kizárólag 1,3 HDi 75 LE-s motor esetén).
A sebességhatár paraméterezése 4 előre
meghatározott értékkel történhet: 90, 100,
110 vagy 130 km/h.
Az utastérben elhelyezett címke
tájékoztat a funkció meglétéről és a
beállított legnagyobb sebesség értékéről.
A funkciót a vezetőnek sem semlegesíteni,
sem paraméterezni nem áll módjában.
Page 49 of 192
47
1

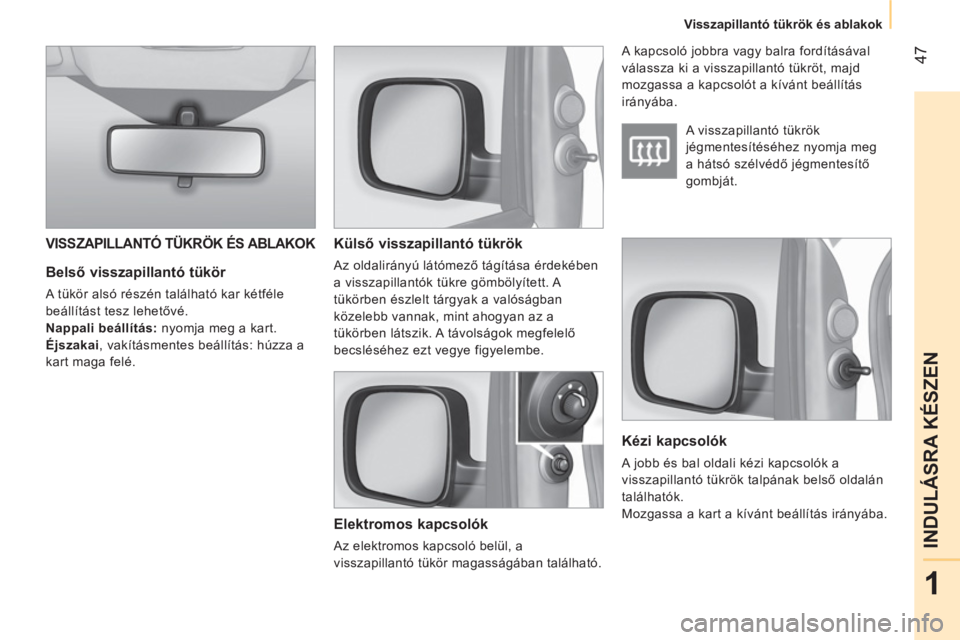

INDULÁSRA KÉSZEN
Visszapillantó tükrök és ablakok
Belső visszapillantó tükör
A tükör alsó részén található kar kétféle
beállítást tesz lehetővé.
Nappali beállítás:
nyomja meg a kart.
Éjszakai
, vakításmentes beállítás: húzza a
kart maga felé.
Külső visszapillantó tükrök
Az oldalirányú látómező tágítása érdekében
a visszapillantók tükre gömbölyített. A
tükörben észlelt tárgyak a valóságban
közelebb vannak, mint ahogyan az a
tükörben látszik. A távolságok megfelelő
becsléséhez ezt vegye figyelembe.
Elektromos kapcsolók
Az elektromos kapcsoló belül, a
visszapillantó tükör magasságában található.
VISSZAPILLANTÓ TÜKRÖK ÉS ABLAKOK
A visszapillantó tükrök
jégmentesítéséhez nyomja meg
a hátsó szélvédő jégmentesítő
gombját. A kapcsoló jobbra vagy balra fordításával
válassza ki a visszapillantó tükröt, majd
mozgassa a kapcsolót a kívánt beállítás
irányába.
Kézi kapcsolók
A jobb és bal oldali kézi kapcsolók a
visszapillantó tükrök talpának belső oldalán
találhatók.
Mozgassa a kart a kívánt beállítás irányába.
Page 50 of 192
48

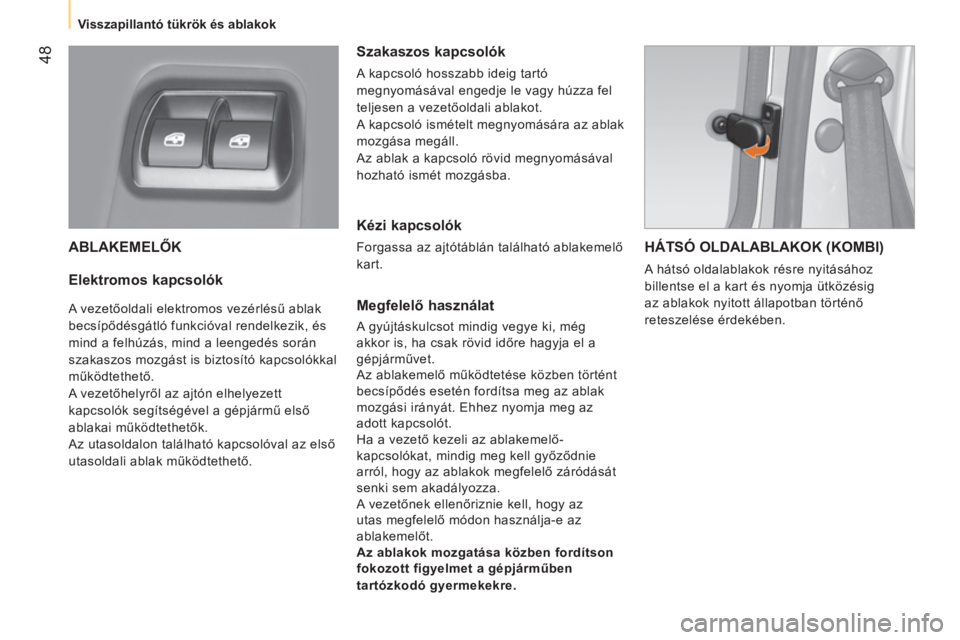

Visszapillantó tükrök és ablakok
ABLAKEMELŐK
Elektromos kapcsolók
A vezetőoldali elektromos vezérlésű ablak
becsípődésgátló funkcióval rendelkezik, és
mind a felhúzás, mind a leengedés során
szakaszos mozgást is biztosító kapcsolókkal
működtethető.
A vezetőhelyről az ajtón elhelyezett
kapcsolók segítségével a gépjármű első
ablakai működtethetők.
Az utasoldalon található kapcsolóval az első
utasoldali ablak működtethető.
Szakaszos kapcsolók
A kapcsoló hosszabb ideig tartó
megnyomásával engedje le vagy húzza fel
teljesen a vezetőoldali ablakot.
A kapcsoló ismételt megnyomására az ablak
mozgása megáll.
Az ablak a kapcsoló rövid megnyomásával
hozható ismét mozgásba.
Kézi kapcsolók
Forgassa az ajtótáblán található ablakemelő
kart.
Megfelelő használat
A gyújtáskulcsot mindig vegye ki, még
akkor is, ha csak rövid időre hagyja el a
gépjárművet.
Az ablakemelő működtetése közben történt
becsípődés esetén fordítsa meg az ablak
mozgási irányát. Ehhez nyomja meg az
adott kapcsolót.
Ha a vezető kezeli az ablakemelő-
kapcsolókat, mindig meg kell győződnie
arról, hogy az ablakok megfelelő záródását
senki sem akadályozza.
A vezetőnek ellenőriznie kell, hogy az
utas megfelelő módon használja-e az
ablakemelőt.
Az ablakok mozgatása közben fordítson
fokozott figyelmet a gépjárműben
tartózkodó gyermekekre.
HÁTSÓ OLDALABLAKOK (KOMBI)
A hátsó oldalablakok résre nyitásához
billentse el a kart és nyomja ütközésig
az ablakok nyitott állapotban történő
reteszelése érdekében.
