CITROEN NEMO 2014 Navodila Za Uporabo (in Slovenian)

159
7
PRAKTIČNE INFORMACIJE



Zamenjava varovalke



Št. varovalke



Jakost


Funkcije


F01
60 A Računalnik

F02
40 A Ventilator v potniškem prostoru

F03
20 A Napajanje zaganjalnika

F04
40 A Napajanje črpalke hidravličnega sklopa ABS

F06
30 A Stikalo sklopa ventilatorja hladilnika motorja z eno hitrostjo

F07
40 A Stikalo sklopa ventilatorja hladilnika motorja z veliko hitrostjo

F08
30 A Črpalka sklopa klimatske naprave

F09
15 A Kabelski snop za vleko prikolice

F10
10 A Hupa

F11
10 A Napajanje dodatne obremenitve za kontrolo motorja

F14
15 A Dolge luči

F15
15 A 12-voltna vtičnica za dodatno opremo

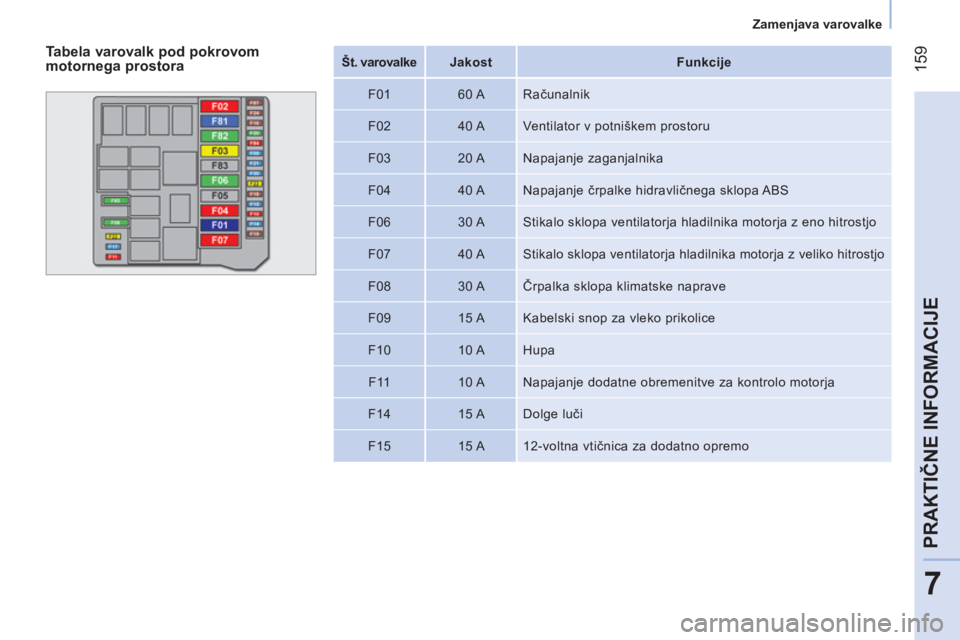

Tabela varovalk pod pokrovom
motornega prostora

160

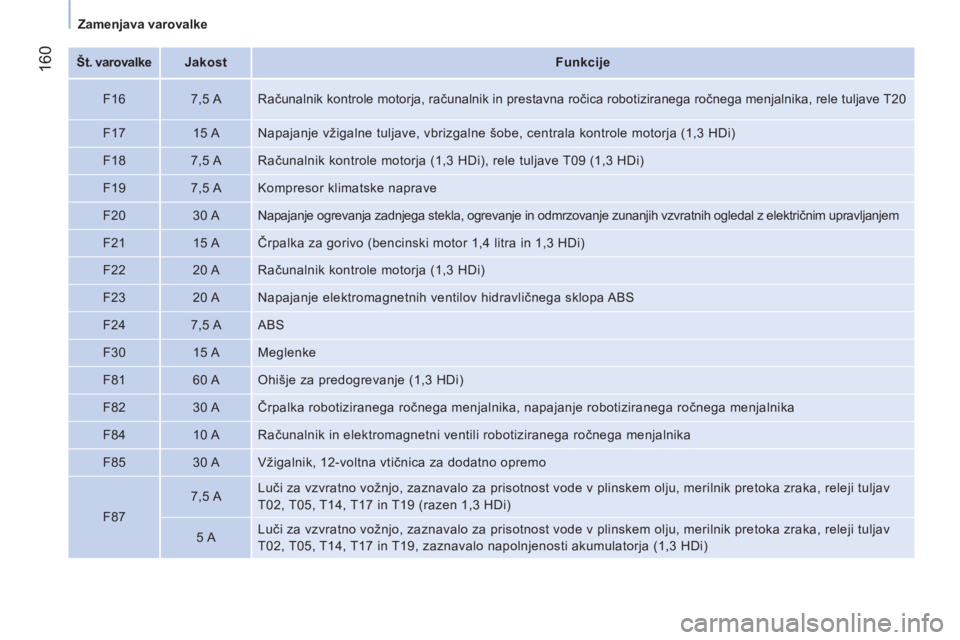

Zamenjava varovalke



Št. varovalke



Jakost


Funkcije


F16
7,5 A Računalnik kontrole motorja, računalnik in prestavna ročica robotiziranega ročnega menjalnika, rele tuljave T20

F17
15 A Napajanje vžigalne tuljave, vbrizgalne šobe, centrala kontrole motorja (1,3 HDi)

F18
7,5 A Računalnik kontrole motorja (1,3 HDi), rele tuljave T09 (1,3 HDi)

F19
7,5 A Kompresor klimatske naprave

F20
30 A Napajanje ogrevanja zadnjega stekla, ogrevanje in odmrzovanje zunanjih vzvratnih ogledal z električnim upravljanjem

F21
15 A Črpalka za gorivo (bencinski motor 1,4 litra in 1,3 HDi)

F22
20 A Računalnik kontrole motorja (1,3 HDi)

F23
20 A Napajanje elektromagnetnih ventilov hidravličnega sklopa ABS

F24
7,5 A ABS

F30
15 A Meglenke

F81
60 A Ohišje za predogrevanje (1,3 HDi)

F82
30 A Črpalka robotiziranega ro
čnega menjalnika, napajanje robotiziranega ročnega menjalnika

F84
10 A Računalnik in elektromagnetni ventili robotiziranega ročnega menjalnika

F85
30 A Vžigalnik, 12-voltna vtičnica za dodatno opremo

F87
7,5 A Luči za vzvratno vožnjo, zaznavalo za prisotnost vode v plinskem olju, merilnik pretoka zraka, releji tuljav
T02, T05, T14, T17 in T19 (razen 1,3 HDi)

5 A Luči za vzvratno vožnjo, zaznavalo za prisotnost vode v plinskem olju, merilnik pretoka zraka, releji tuljav
T02, T05, T14, T17 in T19, zaznavalo napolnjenosti akumulatorja (1,3 HDi)

161
7
PRAKTIČNE INFORMACIJE

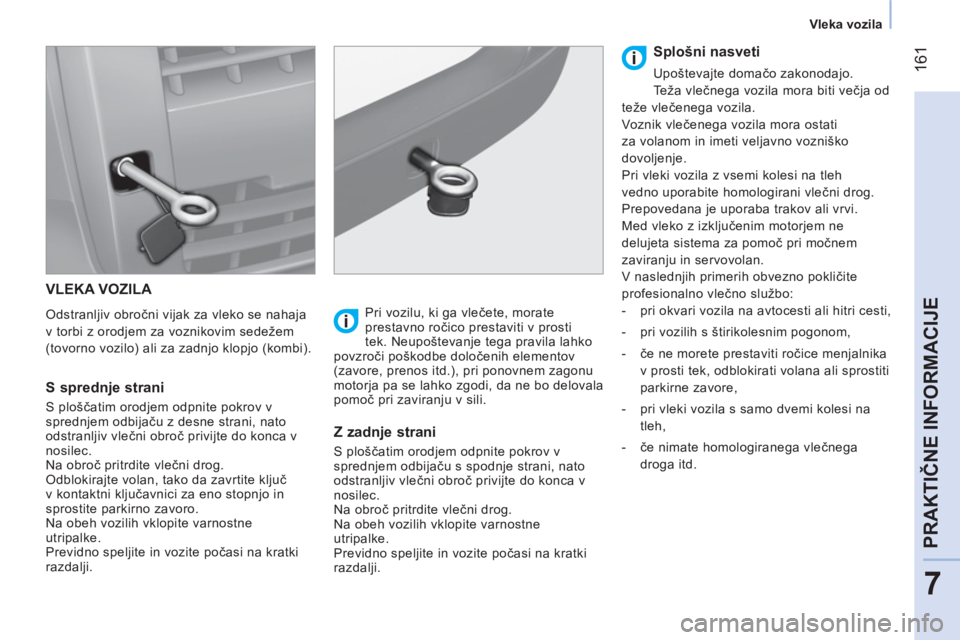

Vleka vozila


VLEKA VOZILA


Odstranljiv obročni vijak za vleko se nahaja
v torbi z orodjem za voznikovim sedežem
(tovorno vozilo) ali za zadnjo klopjo (kombi).


S sprednje strani

S ploščatim orodjem odpnite pokrov v
sprednjem odbijaču z desne strani, nato
odstranljiv vlečni obroč privijte do konca v
nosilec.


Na obroč pritrdite vlečni drog.
Odblokirajte volan, tako da zavrtite ključ
v kontaktni ključavnici za eno stopnjo in
sprostite parkirno zavoro.
Na obeh vozilih vklopite varnostne
utripalke.
Previdno speljite in vozite počasi na kratki
razdalji.
Pri vozilu, ki ga vlečete, morate
prestavno ročico prestaviti v prosti
tek. Neupoštevanje tega pravila lahko
povzroči poškodbe določenih elementov
(zavore, prenos itd.), pri ponovnem zagonu
motorja pa se lahko zgodi, da ne bo delovala
pomoč pri zaviranju v sili.


Z zadnje strani

S ploščatim orodjem odpnite pokrov v
sprednjem odbijaču s spodnje strani, nato
odstranljiv vlečni obroč privijte do konca v
nosilec.


Na obroč pritrdite vlečni drog.
Na obeh vozilih vklopite varnostne
utripalke.
Previdno speljite in vozite počasi na kratki
razdalji.


Splošni nasveti

Upoštevajte domačo zakonodajo.
Teža vlečnega vozila mora biti večja od
teže vlečenega vozila.
Voznik vlečenega vozila mora ostati
za volanom in imeti veljavno vozniško
dovoljenje.
Pri vleki vozila z vsemi kolesi na tleh
vedno uporabite homologirani vlečni drog.
Prepovedana je uporaba trakov ali vrvi.
Med vleko z izključenim motorjem ne
delujeta sistema za pomoč pri močnem
zaviranju in servovolan.
V naslednjih primerih obvezno pokličite
profesionalno vlečno službo:


- pri okvari vozila na avtocesti ali hitri cesti,

- pri vozilih s štirikolesnim pogonom,

- če ne morete prestaviti ročice menjalnika
v prosti tek, odblokirati volana ali sprostiti
parkirne zavore,

- pri vleki vozila s samo dvemi kolesi na
tleh,

- če nimate homologiranega vlečnega
droga itd.

162



Podatki za identifi kacijo


PODATKI ZA IDENTIFIKACIJO



A. Proizvajalčeva ploščica


1.
VF Serijska številka.

2.
Skupna dovoljena obremenitev
(MTAC).

3.
Skupna dovoljena masa vozila,
pripravljenega za vožnjo (MTRA).

4.
Največja dovoljena obremenitev
sprednje osi.

5.
Največja dovoljena obremenitev
zadnje osi.
B. Serijska številka za vetrobranskim
steklom

C. Oznaka barve

D. Serijska številka na armaturni
plošči

E. Tlak v pnevmatikah

163
7
PRAKTIČNE INFORMACIJE

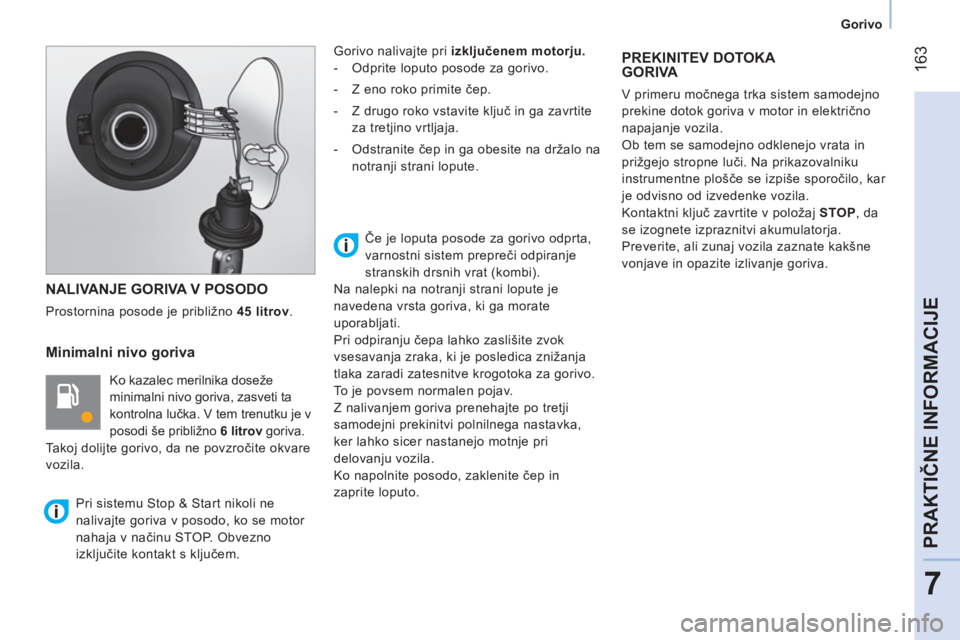

Gorivo



NALIVANJE GORIVA V POSODO

Prostornina posode je približno 45

litrov
.


Minimalni nivo goriva

Ko kazalec merilnika doseže
minimalni nivo goriva, zasveti ta
kontrolna lučka. V tem trenutku je v
posodi še približno 6 litrov
goriva.

Takoj dolijte gorivo, da ne povzročite okvare
vozila. Gorivo nalivajte pri izključenem motorju.


- Odprite loputo posode za gorivo.

- Z eno roko primite čep.

- Z drugo roko vstavite ključ in ga zavrtite
za tretjino vrtljaja.

- Odstranite čep in ga obesite na držalo na
notranji strani lopute.

PREKINITEV DOTOKA
GORIVA
V primeru močnega trka sistem samodejno
prekine dotok goriva v motor in električno
napajanje vozila.
Ob tem se samodejno odklenejo vrata in
prižgejo stropne luči. Na prikazovalniku
instrumentne plošče se izpiše sporočilo, kar
je odvisno od izvedenke vozila.
Kontaktni ključ zavrtite v položaj STOP
, da
se izognete izpraznitvi akumulatorja.
Preverite, ali zunaj vozila zaznate kakšne
vonjave in opazite izlivanje goriva.





Pri sistemu Stop & Start nikoli ne
nalivajte goriva v posodo, ko se motor
nahaja v načinu STOP. Obvezno
izključite kontakt s ključem.
Če je loputa posode za gorivo odprta,
varnostni sistem prepreči odpiranje
stranskih drsnih vrat (kombi).
Na nalepki na notranji strani lopute je
navedena vrsta goriva, ki ga morate
uporabljati.
Pri odpiranju čepa lahko zaslišite zvok
vsesavanja zraka, ki je posledica znižanja
tlaka zaradi zatesnitve krogotoka za gorivo.
To je povsem normalen pojav.
Z nalivanjem goriva prenehajte po tretji
samodejni prekinitvi polnilnega nastavka,
ker lahko sicer nastanejo motnje pri
delovanju vozila.
Ko napolnite posodo, zaklenite čep in
zaprite loputo.

164

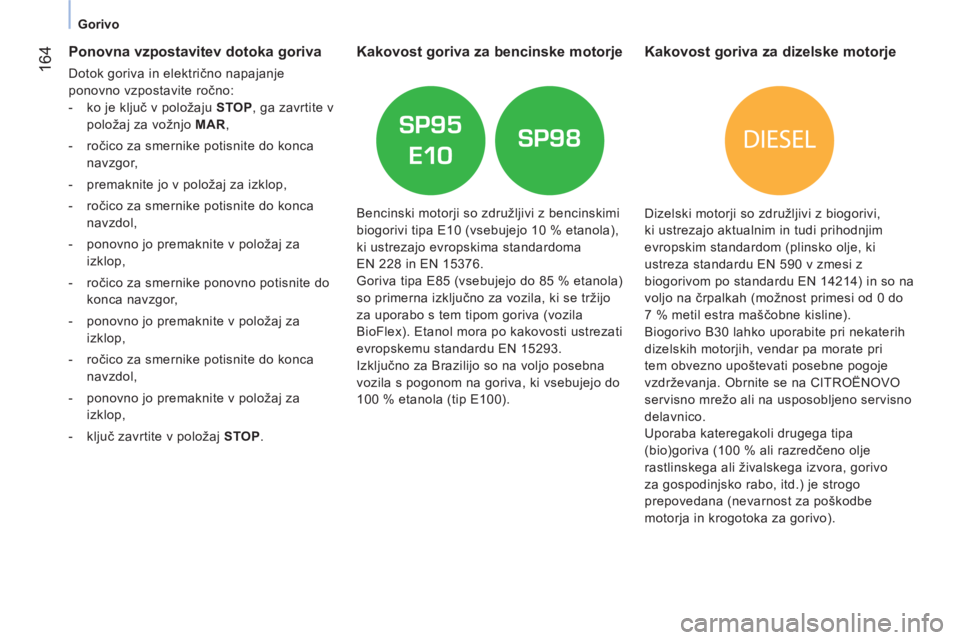

Gorivo


Ponovna vzpostavitev dotoka goriva

Dotok goriva in električno napajanje
ponovno vzpostavite ročno:


- ko je ključ v položaju STOP
, ga zavrtite v
položaj za vožnjo MAR
,

- ročico za smernike potisnite do konca
navzgor,

- premaknite jo v položaj za izklop,

- ročico za smernike potisnite do konca
navzdol,

- ponovno jo premaknite v položaj za
izklop,

- ročico za smernike ponovno potisnite do
konca navzgor,

- ponovno jo premaknite v položaj za
izklop,

- ročico za smernike potisnite do konca
navzdol,

- ponovno jo premaknite v položaj za
izklop,

- ključ zavrtite v položaj STOP
.











Kakovost goriva za bencinske motorje


Bencinski motorji so združljivi z bencinskimi
biogorivi tipa E10 (vsebujejo 10 % etanola),
ki ustrezajo evropskima standardoma
EN 228 in EN 15376.
Goriva tipa E85 (vsebujejo do 85 % etanola)
so primerna izključno za vozila, ki se tržijo
za uporabo s tem tipom goriva (vozila
BioFlex). Etanol mora po kakovosti ustrezati
evropskemu standardu EN 15293.
Izključno za Brazilijo so na voljo posebna
vozila s pogonom na goriva, ki vsebujejo do
100 % etanola (tip E100).











Kakovost goriva za dizelske motorje


Dizelski motorji so združljivi z biogorivi,
ki ustrezajo aktualnim in tudi prihodnjim
evropskim standardom (plinsko olje, ki
ustreza standardu EN 590 v zmesi z
biogorivom po standardu EN 14214) in so na
voljo na črpalkah (možnost primesi od 0 do
7 % metil estra maščobne kisline).
Biogorivo B30 lahko uporabite pri nekaterih
dizelskih motorjih, vendar pa morate pri
tem obvezno upoštevati posebne pogoje
vzdrževanja. Obrnite se na CITROËNOVO
servisno mrežo ali na usposobljeno servisno
delavnico.
Uporaba kateregakoli drugega tipa
(bio)goriva (100 % ali razredčeno olje
rastlinskega ali živalskega izvora, gorivo
za gospodinjsko rabo, itd.) je strogo
prepovedana (nevarnost za poškodbe
motorja in krogotoka za gorivo).

165
7
PRAKTIČNE INFORMACIJE



Vzdrževanje z izdelki Total


TOTAL & CITROËN


Partnerja v doseganju uspehov in
varovanju okolja

Inovacije v službi zmogljivosti
V raziskovalnem in razvojnem oddelku družbe
TOTAL že več kot 40 let za CITROËN razvijajo
maziva, ki so namenjena CITROËNOVIM vozilom
z najnovejšimi tehničnimi inovacijami, tako v
športnem avtomobilizmu kot pri vsakodnevni
vožnji.
Izdelki zagotavljajo najboljše zmogljivosti motorja.

Optimalna zaščita motorja
Z uporabo maziv TOTAL pri
vzdrževanju vozila CITROËN
prispevate k boljšemu in daljšemu
delovanju motorja ter ob tem
ohranjate prijazen odnos do okolja.

priporoča

166

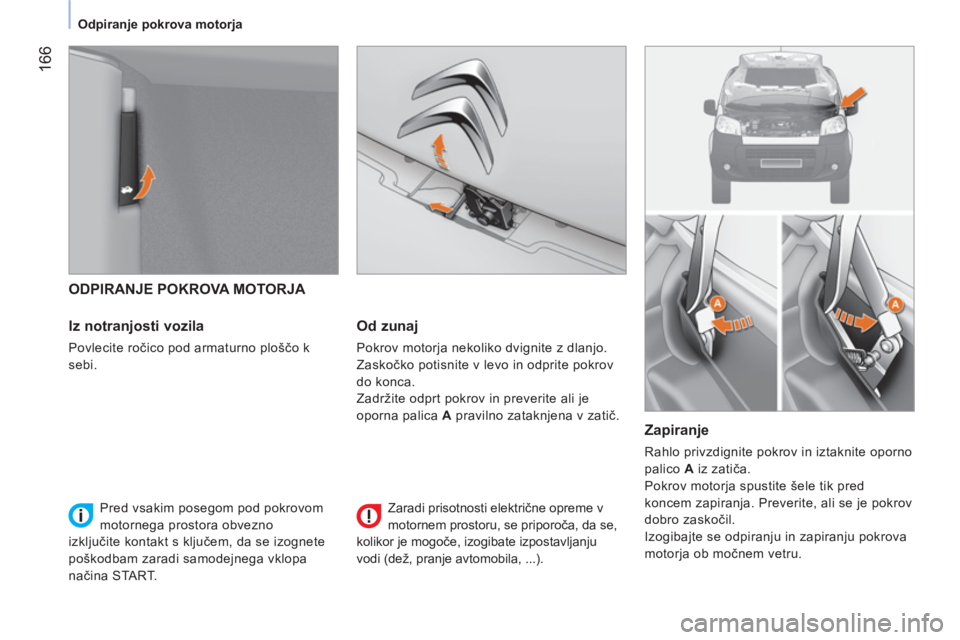

Odpiranje pokrova motorja




ODPIRANJE POKROVA MOTORJA


Iz notranjosti vozila

Povlecite ročico pod armaturno ploščo k
sebi.


Od zunaj

Pokrov motorja nekoliko dvignite z dlanjo.
Zaskočko potisnite v levo in odprite pokrov
do konca.
Zadržite odprt pokrov in preverite ali je
oporna palica A
pravilno zataknjena v zatič.


Zapiranje

Rahlo privzdignite pokrov in iztaknite oporno
palico A
iz zatiča.
Pokrov motorja spustite šele tik pred
koncem zapiranja. Preverite, ali se je pokrov
dobro zaskočil.
Izogibajte se odpiranju in zapiranju pokrova
motorja ob močnem vetru.




Pred vsakim posegom pod pokrovom
motornega prostora obvezno
izključite kontakt s ključem, da se izognete
poškodbam zaradi samodejnega vklopa
načina START.
Zaradi prisotnosti električne opreme v
motornem prostoru, se priporoča, da se,
kolikor je mogoče, izogibate izpostavljanju
vodi (dež, pranje avtomobila, ...).

167
7
PRAKTIČNE INFORMACIJE

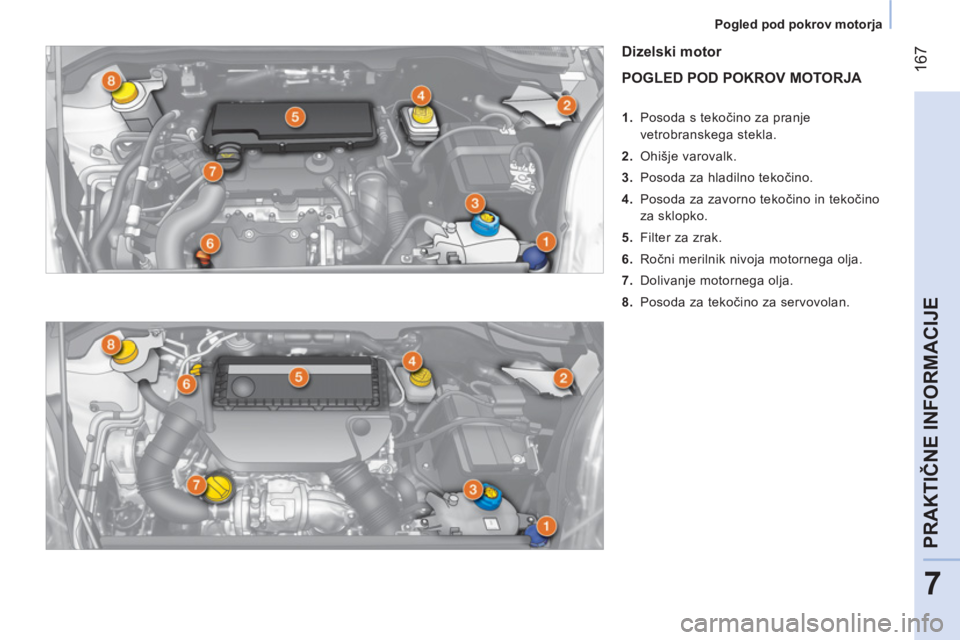

Pogled pod pokrov motorja



Dizelski motor

POGLED POD POKROV MOTORJA




1.
Posoda s tekočino za pranje
vetrobranskega stekla .

2.
Ohišje varovalk .

3.
Posoda za hladilno tekočino .

4.
Posoda za zavorno tekočino in tekočino
za sklopko .

5.
Filter za zrak .

6.
Ročni merilnik nivoja motornega olja.

7.
Dolivanje motornega olja .

8.
Posoda za tekočino za servovolan

.

168

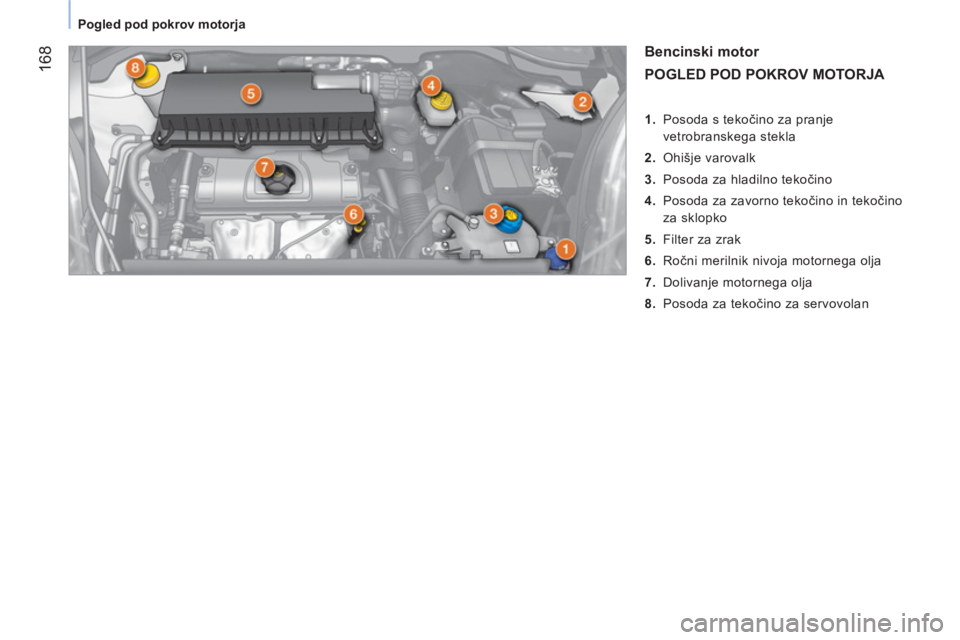

Pogled pod pokrov motorja



Bencinski motor

POGLED POD POKROV MOTORJA




1.
Posoda s tekočino za pranje
vetrobranskega stekla

2.
Ohišje varovalk

3.
Posoda za hladilno tekočino

4.
Posoda za zavorno tekočino in tekočino
za sklopko

5.
Filter za zrak

6.
Ročni merilnik nivoja motornega olja

7.
Dolivanje motornega olja

8.
Posoda za tekočino za servovolan
