ERGONOMIE et CONFORT



Vie à bord

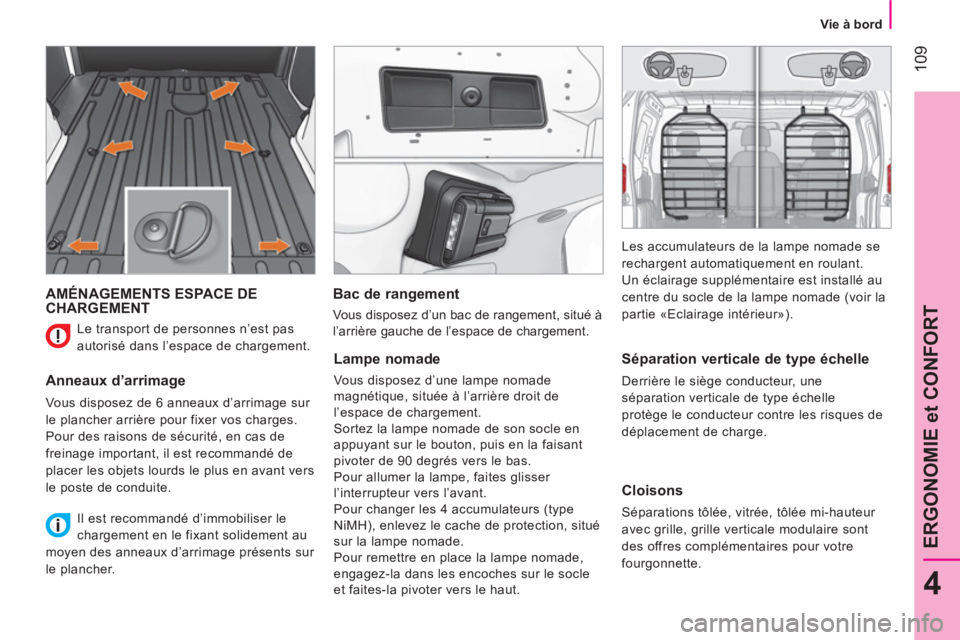

AMÉNAGEMENTS ESPACE DE
CHARGEMENT

Anneaux d’arrimage

Vous disposez de 6 anneaux d’arrimage sur
le plancher arrière pour fixer vos charges.
Pour des raisons de sécurité, en cas de
freinage important, il est recommandé de
placer les objets lourds le plus en avant vers
le poste de conduite.

Bac de rangement

Vous disposez d’un bac de rangement, situé à
l’arrière gauche de l’espace de chargement.


Lampe nomade

Vous disposez d’une lampe nomade
magnétique, située à l’arrière droit de
l’espace de chargement.
Sortez la lampe nomade de son socle en
appuyant sur le bouton, puis en la faisant
pivoter de 90 degrés vers le bas.
Pour allumer la lampe, faites glisser
l’interrupteur vers l’avant.
Pour changer les 4 accumulateurs (type
NiMH), enlevez le cache de protection, situé
sur la lampe nomade.
Pour remettre en place la lampe nomade,
engagez-la dans les encoches sur le socle
et faites-la pivoter vers le haut.

Séparation verticale de type échelle

Derrière le siège conducteur, une
séparation verticale de type échelle
protège le conducteur contre les risques de
déplacement de charge.


Cloisons

Séparations tôlée, vitrée, tôlée mi-hauteur
avec grille, grille verticale modulaire sont
des offres complémentaires pour votre
fourgonnette.

Le transport de personnes n’est pas
autorisé dans l’espace de chargement.
Il est recommandé d’immobiliser le
chargement en le fixant solidement au
moyen des anneaux d’arrimage présents sur
le plancher. Les accumulateurs de la lampe nomade se
rechargent automatiquement en roulant.
Un éclairage supplémentaire est installé au
centre du socle de la lampe nomade (voir la
partie «Eclairage intérieur»).

11 0



Vie à bord

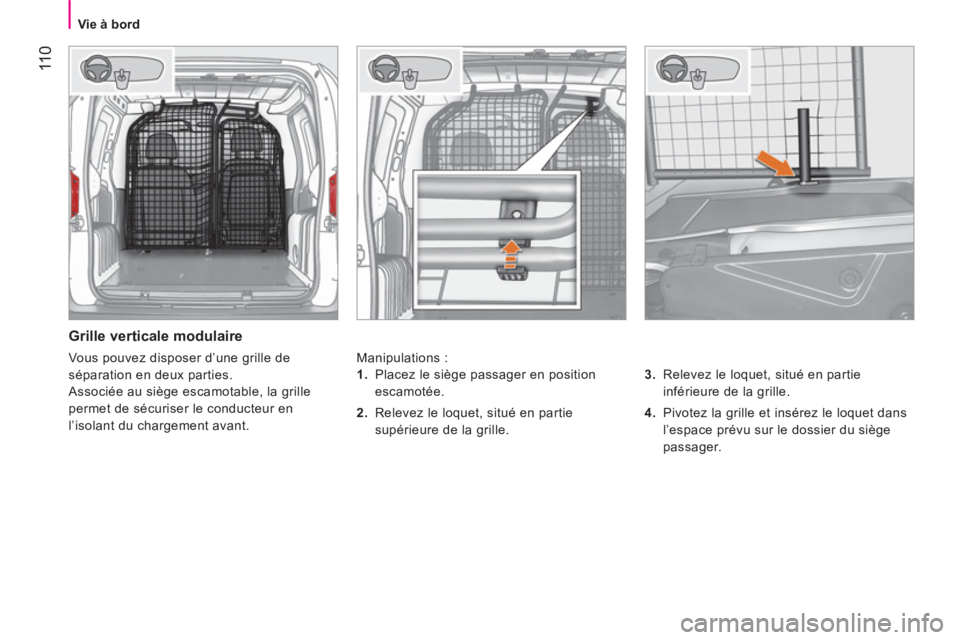

Grille verticale modulaire

Manipulations :

3.
Relevez le loquet, situé en partie
inférieure de la grille.

4.
Pivotez la grille et insérez le loquet dans
l’espace prévu sur le dossier du siège
passager.


1.
Placez le siège passager en position
escamotée.

2.
Relevez le loquet, situé en partie
supérieure de la grille. Vous pouvez disposer d’une grille de
séparation en deux parties.
Associée au siège escamotable, la grille
permet de sécuriser le conducteur en
l’isolant du chargement avant.

111
4
ERGONOMIE et CONFORT



Vie à bord

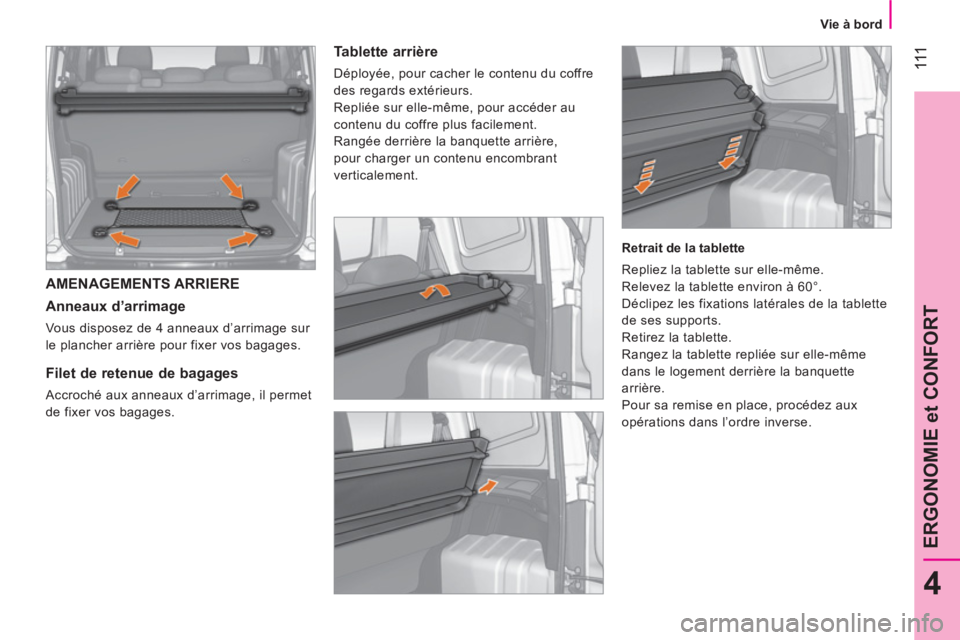

AMENAGEMENTS ARRIERE


Anneaux d’arrimage

Vous disposez de 4 anneaux d’arrimage sur
le plancher arrière pour fixer vos bagages.







Filet de retenue de bagages

Accroché aux anneaux d’arrimage, il permet
de fixer vos bagages.


Tablette arrière

Déployée, pour cacher le contenu du coffre
des regards extérieurs.
Repliée sur elle-même, pour accéder au
contenu du coffre plus facilement.
Rangée derrière la banquette arrière,
pour charger un contenu encombrant
verticalement.

Retrait de la tablette
Repliez la tablette sur elle-même.
Relevez la tablette environ à 60°.
Déclipez les fixations latérales de la tablette
de ses supports.
Retirez la tablette.
Rangez la tablette repliée sur elle-même
dans le logement derrière la banquette
arrière.
Pour sa remise en place, procédez aux
opérations dans l’ordre inverse.

11 2



Vie à bord



Sangles de maintien

Vous disposez de deux sangles de maintien
côté gauche du coffre.
Celles-ci maintiennent la trousse à outils.


Lampe nomade

Vous disposez d’une lampe nomade
magnétique côté droit du coffre.
Sortez la lampe nomade de son socle en
appuyant sur le bouton, puis en la faisant
pivoter de 90 degrés vers le bas.
Pour allumer la lampe, faites glisser
l’interrupteur vers l’avant.
Pour changer les 4 accumulateurs (type
NiMH), enlevez le cache de protection, situé
sur la lampe nomade.
Pour remettre en place la lampe nomade,
engagez-la dans les encoches sur le socle
et faites-la pivoter vers le haut.
Les accumulateurs de la lampe nomade se
rechargent automatiquement en roulant.
Un éclairage de coffre est installé au centre
du socle de la lampe nomade (voir la partie
«Eclairage intérieur»).

11 3
4
ERGONOMIE et CONFORT



Vie à bord

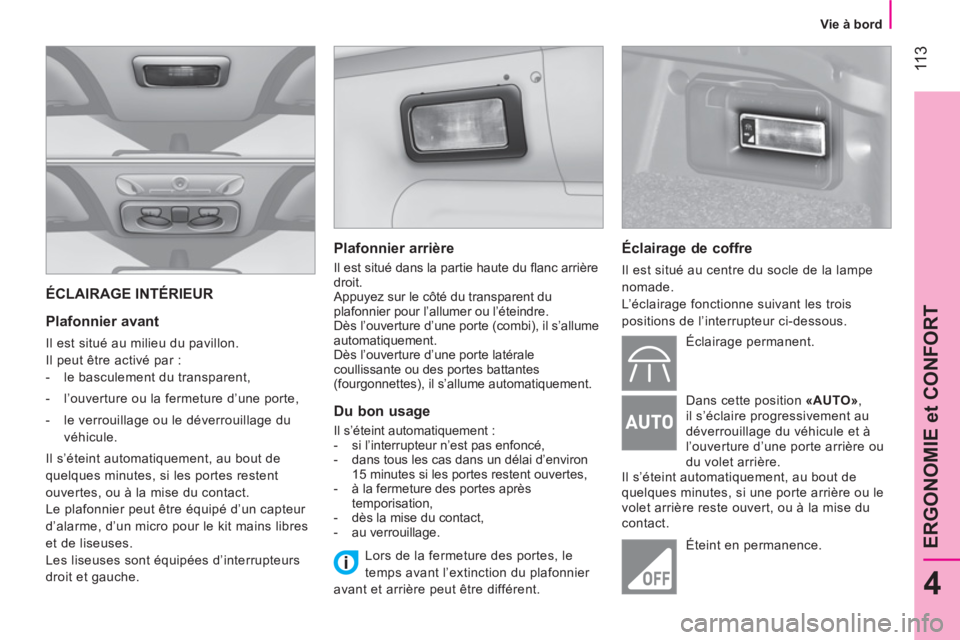

ÉCLAIRAGE INTÉRIEUR


Plafonnier avant

Il est situé au milieu du pavillon.
Il peut être activé par :


- le basculement du transparent,

- l’ouverture ou la fermeture d’une porte,

- le verrouillage ou le déverrouillage du
véhicule.
Il s’éteint automatiquement, au bout de
quelques minutes, si les portes restent
ouvertes, ou à la mise du contact.
Le plafonnier peut être équipé d’un capteur
d’alarme, d’un micro pour le kit mains libres
et de liseuses.
Les liseuses sont équipées d’interrupteurs
droit et gauche.


Plafonnier arrière

Il est situé dans la partie haute du fl anc arrière
droit.
Appuyez sur le côté du transparent du
plafonnier pour l’allumer ou l’éteindre.
Dès l’ouverture d’une porte (combi), il s’allume
automatiquement.
Dès l’ouverture d’une porte latérale
coullissante ou des portes battantes
(fourgonnettes), il s’allume automatiquement.


Du bon usage

Il s’éteint automatiquement :


- si l’interrupteur n’est pas enfoncé,

- dans tous les cas dans un délai d’environ
15 minutes si les portes restent ouvertes,

- à la fermeture des portes après
temporisation,

- dès la mise du contact,

- au verrouillage.


Éclairage de coffre

Il est situé au centre du socle de la lampe
nomade.
L’éclairage fonctionne suivant les trois
positions de l’interrupteur ci-dessous.
Éclairage permanent.
Dans cette position «AUTO»
,
il s’éclaire progressivement au
déverrouillage du véhicule et à
l’ouverture d’une porte arrière ou
du volet arrière.
Il s’éteint automatiquement, au bout de
quelques minutes, si une porte arrière ou le
volet arrière reste ouvert, ou à la mise du
contact.
Éteint en permanence.

Lors de la fermeture des portes, le
temps avant l’extinction du plafonnier
avant et arrière peut être différent.

11 4
Sécurité en conduite

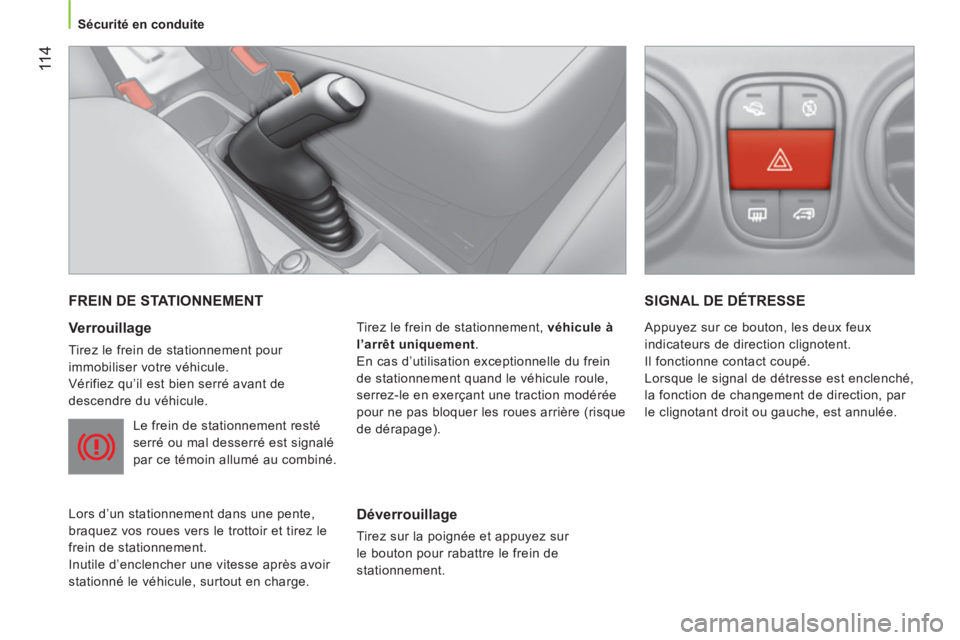

FREIN DE STATIONNEMENT


Verrouillage

Tirez le frein de stationnement pour
immobiliser votre véhicule.
Vérifiez qu’il est bien serré avant de
descendre du véhicule.
Le frein de stationnement resté
serré ou mal desserré est signalé
par ce témoin allumé au combiné.
Lors d’un stationnement dans une pente,
braquez vos roues vers le trottoir et tirez le
frein de stationnement.
Inutile d’enclencher une vitesse après avoir
stationné le véhicule, surtout en charge.
Tirez le frein de stationnement, véhicule à
l’arrêt uniquement
.
En cas d’utilisation exceptionnelle du frein
de stationnement quand le véhicule roule,
serrez-le en exerçant une traction modérée
pour ne pas bloquer les roues arrière (risque
de dérapage).


SIGNAL DE DÉTRESSE


Déverrouillage

Tirez sur la poignée et appuyez sur
le bouton pour rabattre le frein de
stationnement. Appuyez sur ce bouton, les deux feux
indicateurs de direction clignotent.
Il fonctionne contact coupé.
Lorsque le signal de détresse est enclenché,
la fonction de changement de direction, par
le clignotant droit ou gauche, est annulée.

11 5
5
SÉCURITÉ



Sécurité en conduite

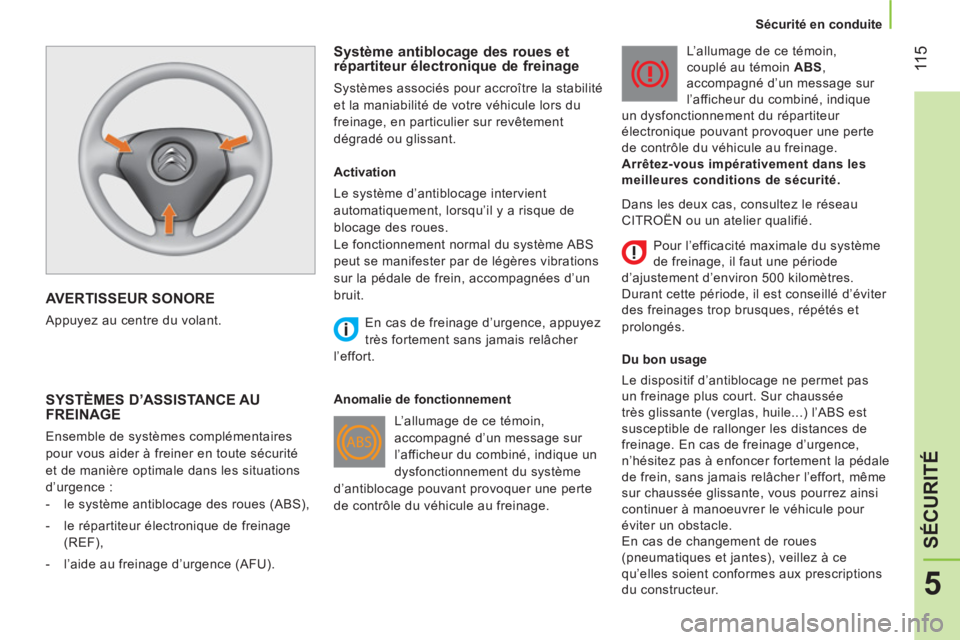

AVERTISSEUR SONORE

Appuyez au centre du volant.


Système antiblocage des roues et
répartiteur électronique de freinage
Systèmes associés pour accroître la stabilité
et la maniabilité de votre véhicule lors du
freinage, en particulier sur revêtement
dégradé ou glissant.

















SYSTÈMES D’ASSISTANCE AU
FREINAGE
Ensemble de systèmes complémentaires
pour vous aider à freiner en toute sécurité
et de manière optimale dans les situations
d’urgence :


- le système antiblocage des roues (ABS),

- le répartiteur électronique de freinage
(REF),

- l’aide au freinage d’urgence (AFU).
Activation
Le système d’antiblocage intervient
automatiquement, lorsqu’il y a risque de
blocage des roues.
Le fonctionnement normal du système ABS
peut se manifester par de légères vibrations
sur la pédale de frein, accompagnées d’un
bruit.

En cas de freinage d’urgence, appuyez
très fortement sans jamais relâcher
l’effort.

Anomalie de fonctionnement
L’allumage de ce témoin,
accompagné d’un message sur
l’afficheur du combiné, indique un
dysfonctionnement du système
d’antiblocage pouvant provoquer une perte
de contrôle du véhicule au freinage. L’allumage de ce témoin,
couplé au témoin ABS
,
accompagné d’un message sur
l’afficheur du combiné, indique
un dysfonctionnement du répartiteur
électronique pouvant provoquer une perte
de contrôle du véhicule au freinage.

Arrêtez-vous impérativement dans les
meilleures conditions de sécurité.

Du bon usage
Le dispositif d’antiblocage ne permet pas
un freinage plus court. Sur chaussée
très glissante (verglas, huile...) l’ABS est
susceptible de rallonger les distances de
freinage. En cas de freinage d’urgence,
n’hésitez pas à enfoncer fortement la pédale
de frein, sans jamais relâcher l’effort, même
sur chaussée glissante, vous pourrez ainsi
continuer à manoeuvrer le véhicule pour
éviter un obstacle.
En cas de changement de roues
(pneumatiques et jantes), veillez à ce
qu’elles soient conformes aux prescriptions
du constructeur.
Dans les deux cas, consultez le réseau
CITROËN ou un atelier qualifié.
Pour l’efficacité maximale du système
de freinage, il faut une période
d’ajustement d’environ 500 kilomètres.
Durant cette période, il est conseillé d’éviter
des freinages trop brusques, répétés et
prolongés.

11 6
Sécurité en conduite










Aide au freinage d’urgence *

Système permettant, en cas d’urgence,
d’atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d’arrêt.
L’aide au freinage d’urgence fait partie
intégrante du système ESP.

Activation
Il se déclenche en fonction de la vitesse
d’enfoncement de la pédale de frein.
Cela se traduit par une diminution de la
résistance de la pédale et une augmentation
de l’efficacité du freinage.
En cas de freinage d’urgence, appuyez très
fortement sans jamais relâcher l’effort.

Du bon usage
Ce système ne peut pas être neutralisé par
le conducteur.


*
Suivant destination.















SYSTÈMES DE CONTRÔLE DE LA
TRAJECTOIRE

Contrôle dynamique de stabilité (ESP)


Le contrôle dynamique de stabilité agit sur
le frein d’une ou plusieurs roues et sur le
moteur pour inscrire le véhicule dans la
trajectoire souhaitée par le conducteur, dans
la limite des lois de la physique.

Activation
Le système ESP est automatiquement activé
à chaque démarrage du véhicule et ne peut
pas être neutralisé.
En cas de problème d’adhérence ou de
trajectoire, il se met en marche.
L’allumage de ce témoin et du
voyant du bouton «ASR OFF»
,
accompagné d’un message sur
l’afficheur du combiné, indique un
dysfonctionnement du système ESP qui se
désactive automatiquement.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié.



Antipatinage de roue (ASR) et contrôle
moteur (MSR)
L’antipatinage de roue optimise la motricité,
afin d’éviter le patinage des roues, en
agissant sur les freins des roues motrices et
sur le moteur.
Le contrôle moteur fait partie intégrante
du système ASR et intervient, en cas de
brusque changement de vitesse ou lors
d’un glissement des roues motrices, en
redonnant du couple au moteur pour éviter
la perte de stabilité du véhicule.

Activation
Ces systèmes sont automatiquement activés
à chaque démarrage du véhicule.
En cas de problème d’adhérence ou de
trajectoire, ces systèmes se mettent en
marche.

Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé,
immobilisé dans la neige, sur sol meuble…),
il peut s’avérer utile de neutraliser le
système ASR pour faire patiner les roues et
retrouver de l’adhérence.


)
Appuyez sur le bouton «ASR OFF»
, situé
au milieu de la planche de bord.
L’allumage du voyant du bouton,
accompagné d’un message sur l’afficheur
du combiné, indique la neutralisation du
système ASR. Ceci est signalé par le
clignotement de ce témoin au
combiné.

Anomalie de fonctionnement

11 7
5
SÉCURITÉ



Sécurité en conduite

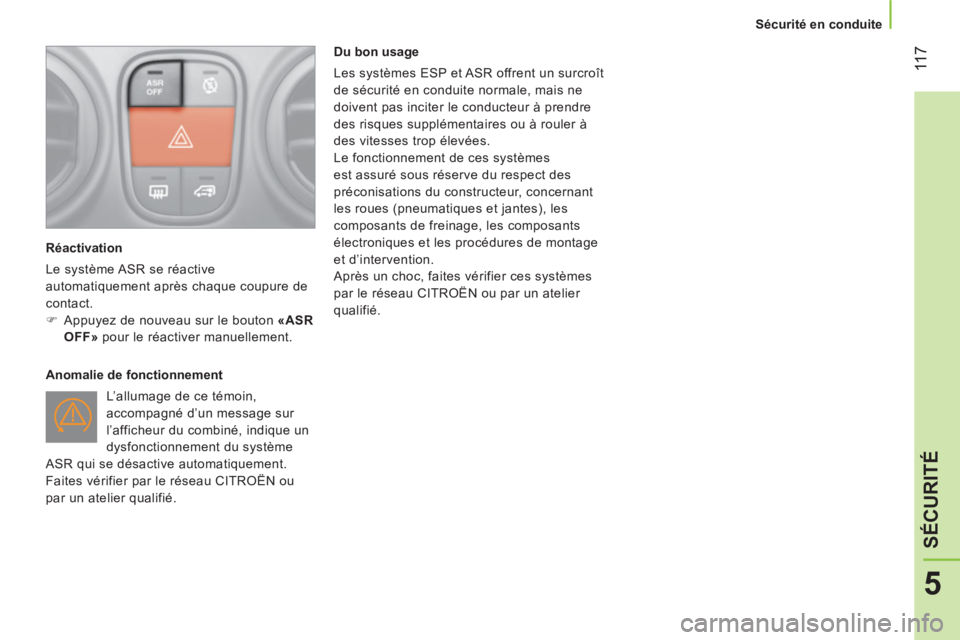

Réactivation
Le système ASR se réactive
automatiquement après chaque coupure de
contact.


)
Appuyez de nouveau sur le bouton «ASR
OFF»
pour le réactiver manuellement.


Anomalie de fonctionnement
L’allumage de ce témoin,
accompagné d’un message sur
l’afficheur du combiné, indique un
dysfonctionnement du système
ASR qui se désactive automatiquement.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié.
Du bon usage
Les systèmes ESP et ASR offrent un surcroît
de sécurité en conduite normale, mais ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
Le fonctionnement de ces systèmes
est assuré sous réserve du respect des
préconisations du constructeur, concernant
les roues (pneumatiques et jantes), les
composants de freinage, les composants
électroniques et les procédures de montage
et d’intervention.
Après un choc, faites vérifier ces systèmes
par le réseau CITROËN ou par un atelier
qualifié.

11 8
Sécurité en conduite

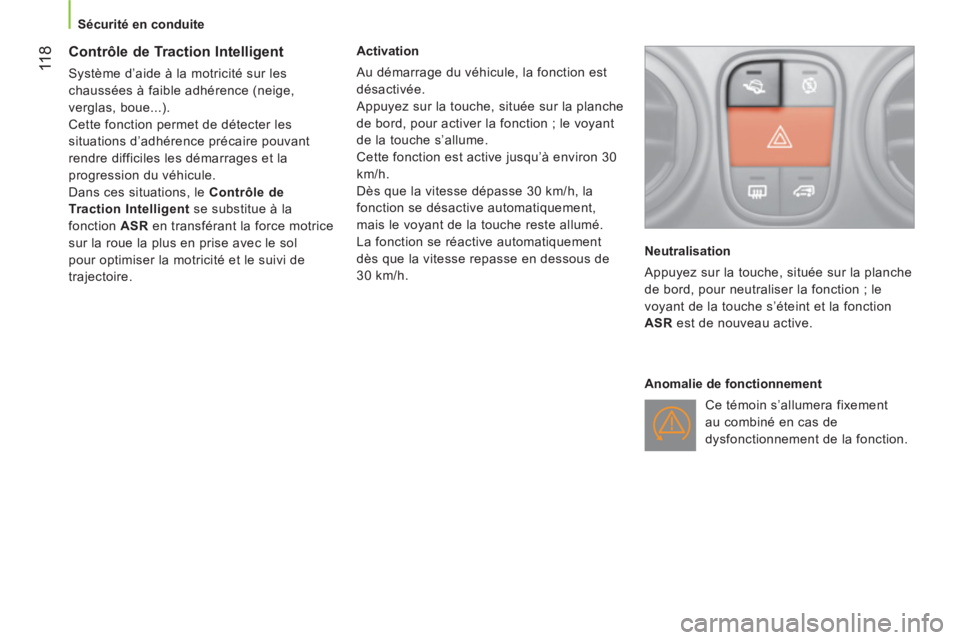

Contrôle de Traction Intelligent

Système d’aide à la motricité sur les
chaussées à faible adhérence (neige,
verglas, boue...).
Cette fonction permet de détecter les
situations d’adhérence précaire pouvant
rendre difficiles les démarrages et la
progression du véhicule.
Dans ces situations, le Contrôle de
Traction Intelligent
se substitue à la
fonction ASR
en transférant la force motrice
sur la roue la plus en prise avec le sol
pour optimiser la motricité et le suivi de
trajectoire.
Activation
Au démarrage du véhicule, la fonction est
désactivée.
Appuyez sur la touche, située sur la planche
de bord, pour activer la fonction ; le voyant
de la touche s’allume.
Cette fonction est active jusqu’à environ 30
km/h.
Dès que la vitesse dépasse 30 km/h, la
fonction se désactive automatiquement,
mais le voyant de la touche reste allumé.
La fonction se réactive automatiquement
dès que la vitesse repasse en dessous de
30 km/h.
Neutralisation
Appuyez sur la touche, située sur la planche
de bord, pour neutraliser la fonction ; le
voyant de la touche s’éteint et la fonction
ASR
est de nouveau active.

Anomalie de fonctionnement
Ce témoin s’allumera fixement
au combiné en cas de
dysfonctionnement de la fonction.
