CITROEN NEMO 2014 Návod na použití (in Czech)

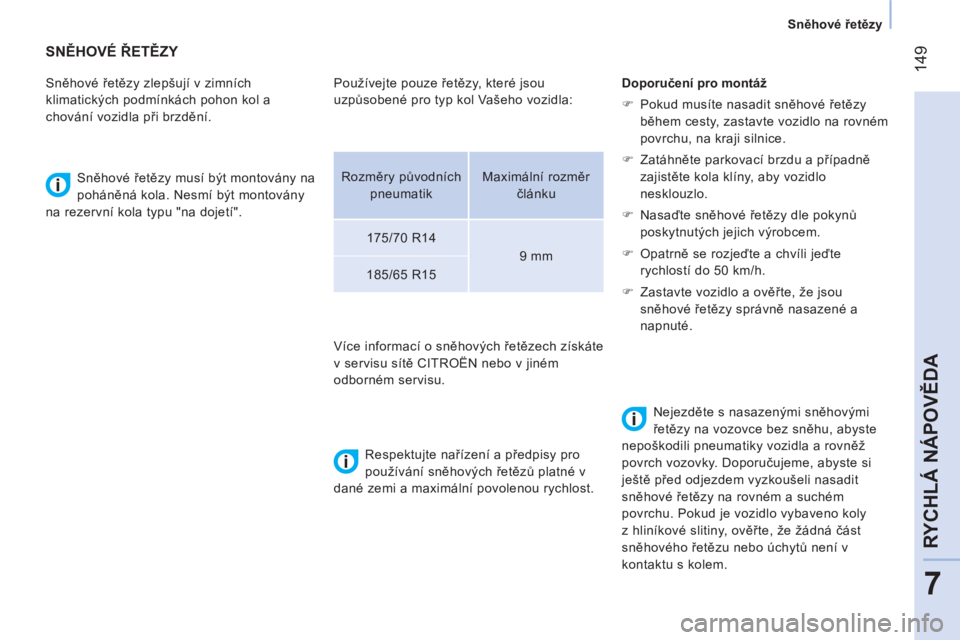

149
7
RYCHLÁ NÁPOVĚDA



Sněhové řetězy






SNĚHOVÉ ŘETĚZY


Sněhové řetězy zlepšují v zimních
klimatických podmínkách pohon kol a
chování vozidla při brzdění.

Sněhové řetězy musí být montovány na
poháněná kola. Nesmí být montovány
na rezervní kola typu "na dojetí".

Respektujte nařízení a předpisy pro
používání sněhových řetězů platné v
dané zemi a maximální povolenou rychlost.
Doporučení pro montáž


)
Pokud musíte nasadit sněhové řetězy
během cesty, zastavte vozidlo na rovném
povrchu, na kraji silnice.

)
Zatáhněte parkovací brzdu a případně
zajistěte kola klíny, aby vozidlo
nesklouzlo.

)
Nasaďte sněhové řetězy dle pokynů
poskytnutých jejich výrobcem.

)
Opatrně se rozjeďte a chvíli jeďte
rychlostí do 50 km/h.

)
Zastavte vozidlo a ověřte, že jsou
sněhové řetězy správně nasazené a
napnuté.


Nejezděte s nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla a rovněž
povrch vozovky. Doporučujeme, abyste si
ještě před odjezdem vyzkoušeli nasadit
sněhové řetězy na rovném a suchém
povrchu. Pokud je vozidlo vybaveno koly
z hliníkové slitiny, ověřte, že žádná část
sněhového řetězu nebo úchytů není v
kontaktu s kolem.


Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol Vašeho vozidla:
Více informací o sněhových řetězech získáte
v servisu sítě CITROËN nebo v jiném
odborném servisu.

Rozměry původních
pneumatik
Maximální rozměr
článku

175/70 R14

9 mm

185/65 R15

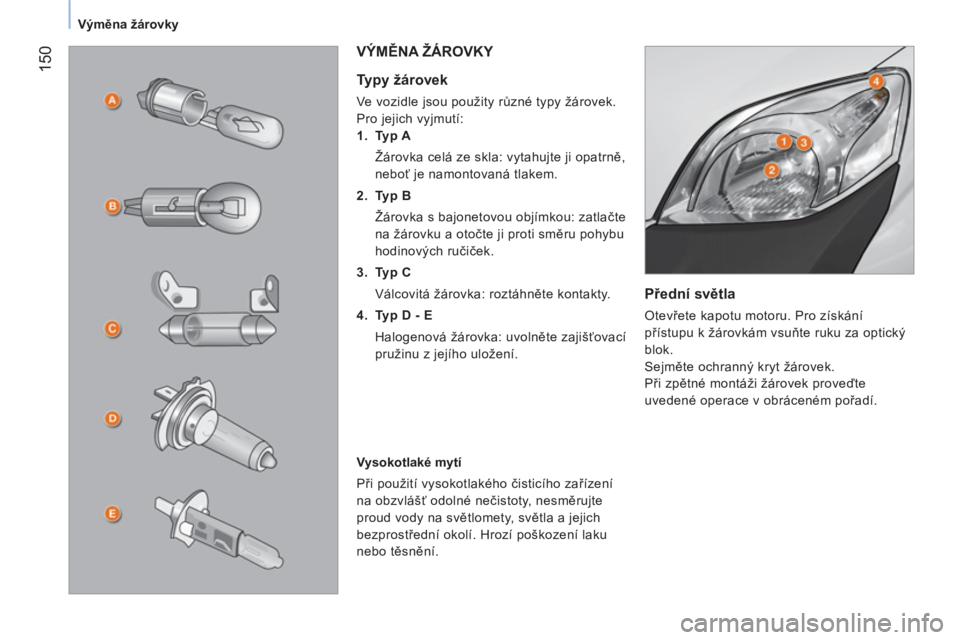

150



Výměna žárovky



Přední světla

Otevřete kapotu motoru. Pro získání
přístupu k žárovkám vsuňte ruku za optický
blok.
Sejměte ochranný kryt žárovek.
Při zpětné montáži žárovek proveďte
uvedené operace v obráceném pořadí.

VÝMĚNA ŽÁROVKY


Typy žárovek

Ve vozidle jsou použity různé typy žárovek.
Pro jejich vyjmutí:


1.
Typ A
Žárovka celá ze skla: vytahujte ji opatrně,
neboť je namontovaná tlakem.

2.
Typ B
Žárovka s bajonetovou objímkou: zatlačte
na žárovku a otočte ji proti směru pohybu
hodinových ručiček.

3.
Typ C
Válcovitá žárovka: roztáhněte kontakty.

4.
Typ D - E
Halogenová žárovka: uvolněte zajišťovací
pružinu z jejího uložení.

Vysokotlaké mytí
Při použití vysokotlakého čisticího zařízení
na obzvlášť odolné nečistoty, nesměrujte
proud vody na světlomety, světla a jejich
bezprostřední okolí. Hrozí poškození laku
nebo těsnění.

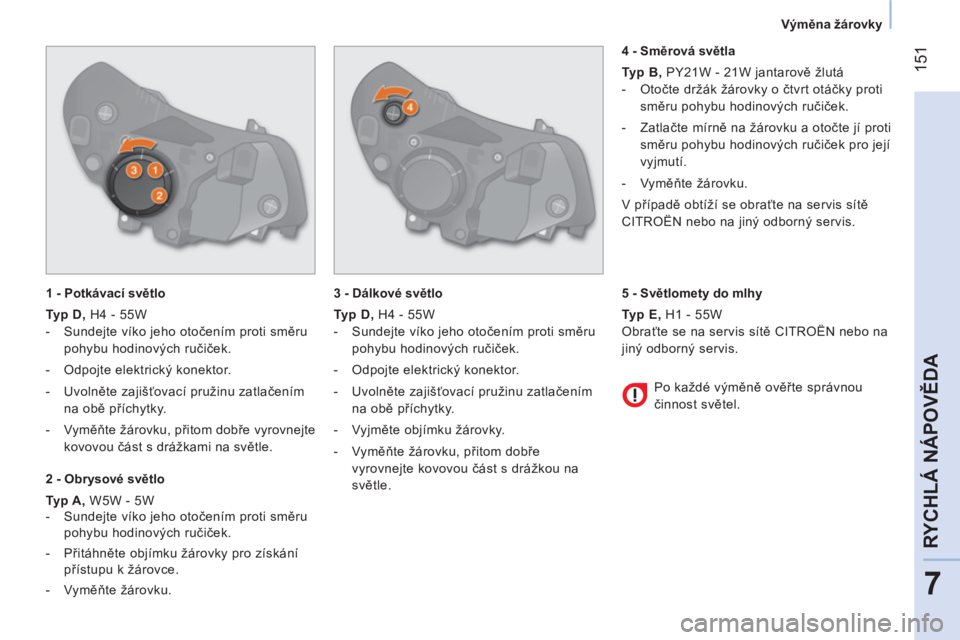

151
7
RYCHLÁ NÁPOVĚDA



Výměna žárovky


1 - Potkávací světlo

Typ D , H4 - 55W


- Sundejte víko jeho otočením proti směru
pohybu hodinových ručiček.

- Odpojte elektrický konektor.

- Uvolněte zajišťovací pružinu zatlačením
na obě příchytky.

- Vyměňte žárovku, přitom dobře vyrovnejte
kovovou část s drážkami na světle.


2 - Obrysové světlo

Typ A
, W5W - 5W


- Sundejte víko jeho otočením proti směru
pohybu hodinových ručiček.

- Přitáhněte objímku žárovky pro získání
přístupu k žárovce.

- Vyměňte žárovku.

3 - Dálkové světlo

Typ D
, H4 - 55W


- Sundejte víko jeho otočením proti směru
pohybu hodinových ručiček.

- Odpojte elektrický konektor.

- Uvolněte zajišťovací pružinu zatlačením
na obě příchytky.

- Vyjměte objímku žárovky.

- Vyměňte žárovku, přitom dobře
vyrovnejte kovovou část s drážkou na
světle.

4 - Směrová světla

Typ B
, PY21W - 21W jantarově žlutá


- Otočte držák žárovky o čtvrt otáčky proti
směru pohybu hodinových ručiček.

- Zatlačte mírně na žárovku a otočte jí proti
směru pohybu hodinových ručiček pro její
vyjmutí.

- Vyměňte žárovku.

V případě obtíží se obraťte na servis sítě
CITROËN nebo na jiný odborný servis.

Po každé výměně ověřte správnou
činnost světel.

5 - Světlomety do mlhy

Typ E
, H1 - 55W
Obraťte se na servis sítě CITROËN nebo na
jiný odborný servis.

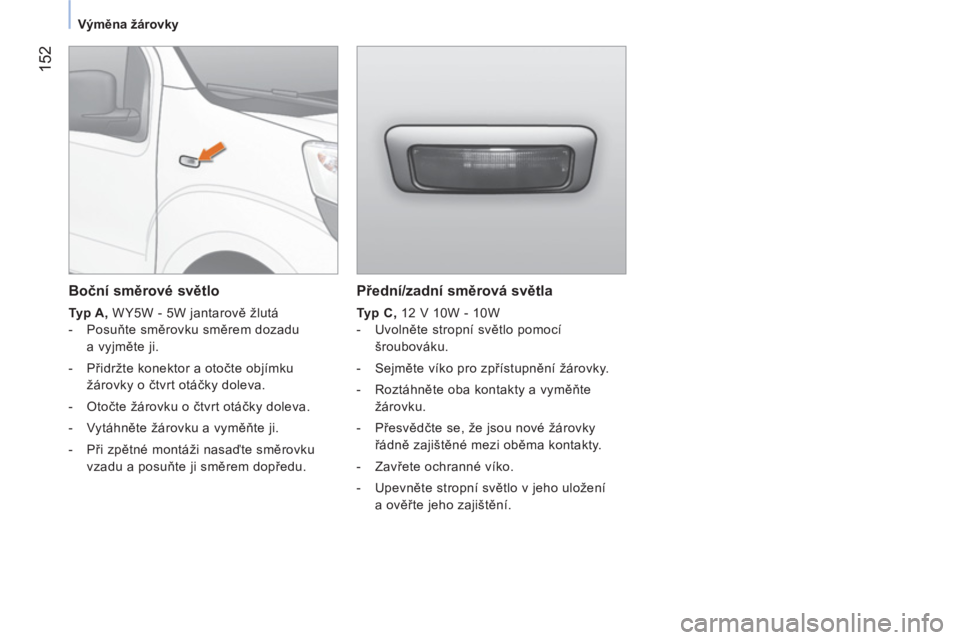

152



Výměna žárovky



Přední/zadní směrová světla


Typ C , 12 V 10W - 10W


- Uvolněte stropní světlo pomocí
šroubováku.

- Sejměte víko pro zpřístupnění žárovky.

- Roztáhněte oba kontakty a vyměňte
žárovku.

- Přesvědčte se, že jsou nové žárovky
řádně zajištěné mezi oběma kontakty.

- Zavřete ochranné víko.

- Upevněte stropní světlo v jeho uložení
a ověřte jeho zajištění.



Boční směrové světlo


Typ A
, WY5W - 5W jantarově žlutá


- Posuňte směrovku směrem dozadu
a vyjměte ji.

- Přidržte konektor a otočte objímku
žárovky o čtvrt otáčky doleva.

- Otočte žárovku o čtvrt otáčky doleva.

- Vytáhněte žárovku a vyměňte ji.

- Při zpětné montáži nasaďte směrovku
vzadu a posuňte ji směrem dopředu.

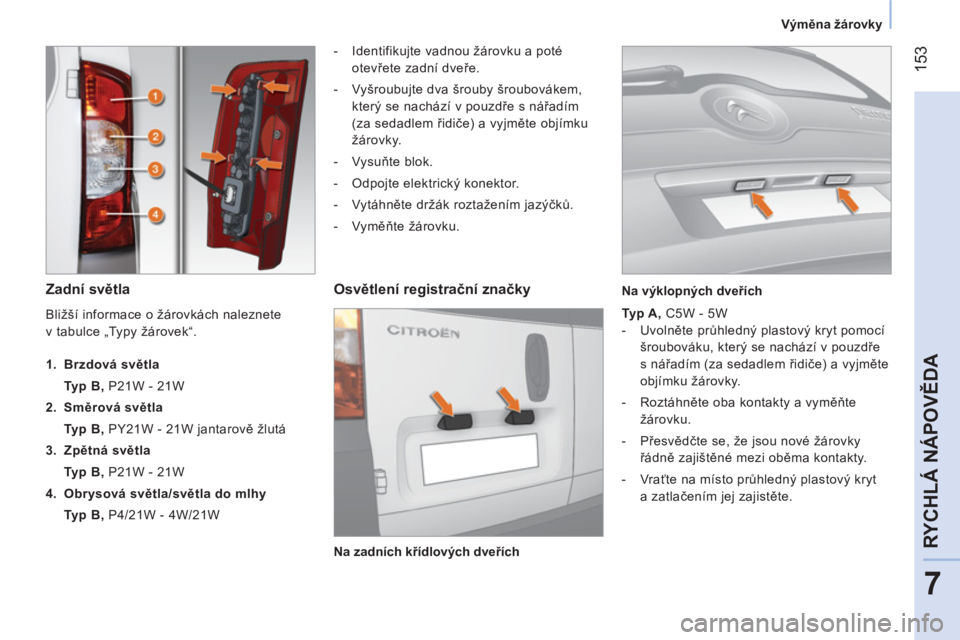

153
7
RYCHLÁ NÁPOVĚDA



Výměna žárovky



Zadní světla



- Identifikujte vadnou žárovku a poté
otevřete zadní dveře.

- Vyšroubujte dva šrouby šroubovákem,
který se nachází v pouzdře s nářadím
(za sedadlem řidiče) a vyjměte objímku
žárovky.

- Vysuňte blok.

- Odpojte elektrický konektor.

- Vytáhněte držák roztažením jazýčků.

- Vyměňte žárovku.


Osvětlení registrační značky


Typ A , C5W - 5W


- Uvolněte průhledný plastový kryt pomocí
šroubováku, který se nachází v pouzdře
s nářadím (za sedadlem řidiče) a vyjměte
objímku žárovky.

- Roztáhněte oba kontakty a vyměňte
žárovku.

- Přesvědčte se, že jsou nové žárovky
řádně zajištěné mezi oběma kontakty.

- Vraťte na místo průhledný plastový kryt
a zatlačením jej zajistěte.
Bližší informace o žárovkách naleznete
v tabulce „Typy žárovek“.




1. Brzdová světla
Typ B , P21W - 21W

2. Směrová světla
Typ B, PY21W - 21W jantarově žlutá

3. Zpětná světla
Typ B, P21W - 21W

4. Obrysová světla/
světla do mlhy
Typ B , P4/21W - 4W/21W

Na zadních křídlových dveřích
Na výklopných dveřích

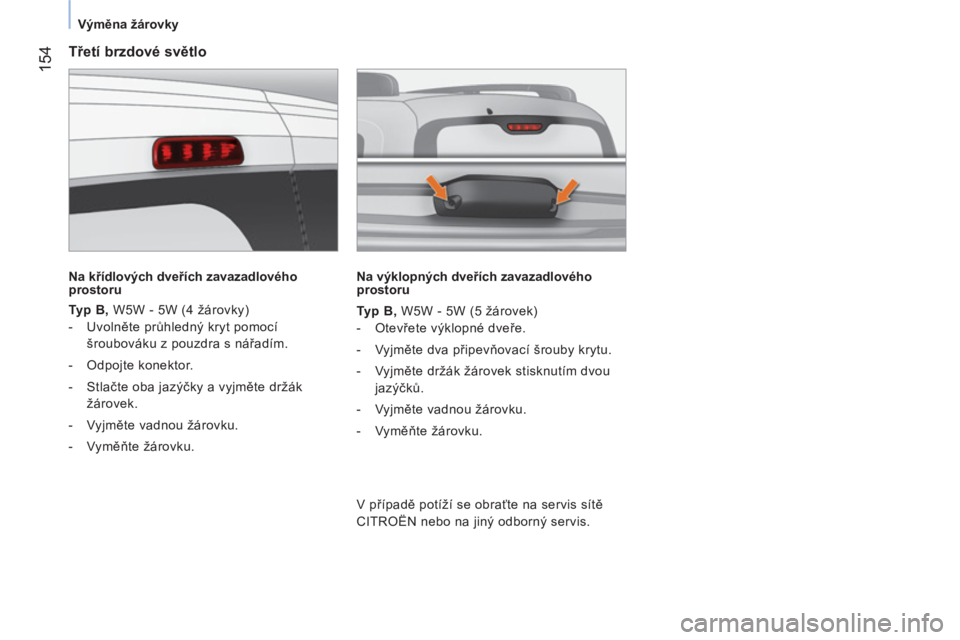

154



Výměna žárovky



Třetí brzdové světlo


Na křídlových dveřích zavazadlového
prostoru


Typ B , W5W - 5W (4 žárovky)


- Uvolněte průhledný kryt pomocí
šroubováku z pouzdra s nářadím.

- Odpojte konektor.

- Stlačte oba jazýčky a vyjměte držák
žárovek.

- Vyjměte vadnou žárovku.

- Vyměňte žárovku.

Na výklopných dveřích zavazadlového
prostoru

Typ B,
W5W - 5W (5 žárovek)


- Otevřete výklopné dveře.

- Vyjměte dva připevňovací šrouby krytu.

- Vyjměte držák žárovek stisknutím dvou
jazýčků.

- Vyjměte vadnou žárovku.

- Vyměňte žárovku.


V případě potíží se obraťte na servis sítě
CITROËN nebo na jiný odborný servis.

155
7
RYCHLÁ NÁPOVĚDA



Výměna lišty stěrače




VÝMĚNA STÍRACÍ LIŠTY STĚRAČŮ

Výměna stírací lišty vpředu nebo vzadu

Pokyny pro vysunutí stírací lišty:
Nadzvedněte rameno A stěrače čelního
skla.
Otočte stírací lištu B o 90° kolem čepu C ,
přítomného na krajní části ramena.
Vytáhněte čep C ze stírací lišty. Pokyny pro nasunutí stírací lišty:
Zasuňte čep C do otvoru ve střední části
stírací lišty B .
Položte rameno se stírací lištou na čelní
sklo.

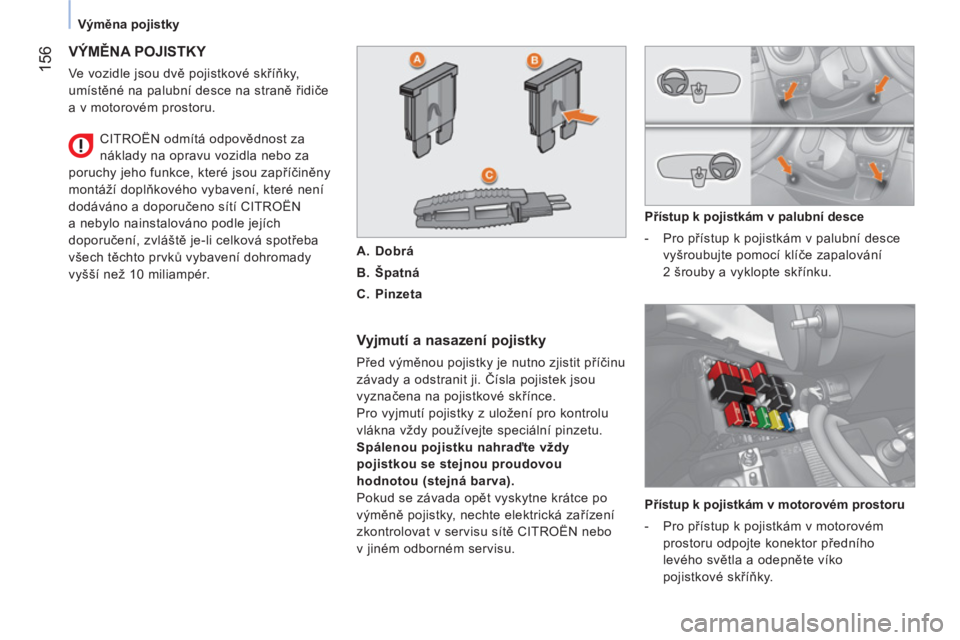

156



Výměna pojistky


VÝMĚNA POJISTKY

Ve vozidle jsou dvě pojistkové skříňky,
umístěné na palubní desce na straně řidiče
a v motorovém prostoru.

Vyjmutí a nasazení pojistky

Před výměnou pojistky je nutno zjistit příčinu
závady a odstranit ji. Čísla pojistek jsou
vyznačena na pojistkové skřínce.
Pro vyjmutí pojistky z uložení pro kontrolu
vlákna vždy používejte speciální pinzetu.

Spálenou pojistku nahraďte vždy
pojistkou se stejnou proudovou
hodnotou (stejná barva).
Pokud se závada opět vyskytne krátce po
výměně pojistky, nechte elektrická zařízení
zkontrolovat v servisu sítě CITROËN nebo
v jiném odborném servisu.
Přístup k pojistkám v palubní desce


- Pro přístup k pojistkám v palubní desce
vyšroubujte pomocí klíče zapalování
2 šrouby a vyklopte skřínku.
CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce, které jsou zapříčiněny
montáží doplňkového vybavení, které není
dodáváno a doporučeno sítí CITROËN
a nebylo nainstalováno podle jejích
doporučení, zvláště je-li celková spotřeba
všech těchto prvků vybavení dohromady
vyšší než 10 miliampér.

A.
Dobrá

B.
Špatná

C.
Pinzeta


Přístup k pojistkám v motorovém prostoru


- Pro přístup k pojistkám v motorovém
prostoru odpojte konektor předního
levého světla a odepněte víko
pojistkové skříňky.

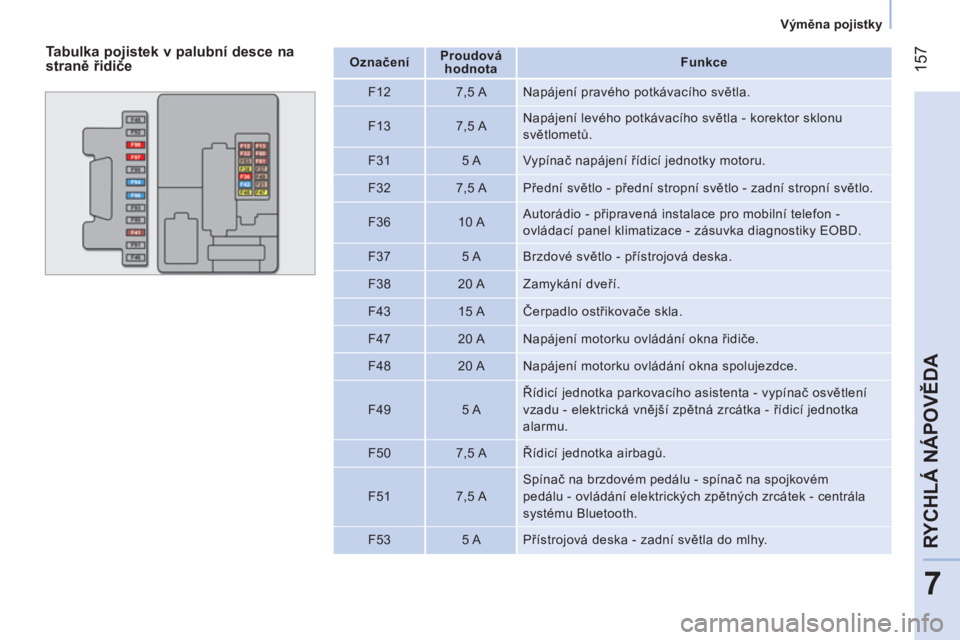

157
7
RYCHLÁ NÁPOVĚDA



Výměna pojistky



Tabulka pojistek v palubní desce na
straně řidiče


Označení


Proudová
hodnota


Funkce


F12
7,5 A Napájení pravého potkávacího světla.

F13
7,5 A Napájení levého potkávacího světla - korektor sklonu
světlometů.

F31
5 A Vypínač napájení řídicí jednotky motoru.

F32
7,5 A Přední světlo - přední stropní světlo - zadní stropní světlo.

F36
10 A Autorádio - připravená instalace pro mobilní telefon -
ovládací panel klimatizace - zásuvka diagnostiky EOBD.

F37
5 A Brzdové světlo - přístrojová deska.

F38
20 A Zamykání dveří.

F43
15 A Čerpadlo ostřikovače skla.


F47
20 A Napájení motorku ovládání okna řidiče.

F48
20 A Napájení motorku ovládání okna spolujezdce.

F49
5 A Řídicí jednotka parkovacího asistenta - vypínač osvětlení
vzadu - elektrická vnější zpětná zrcátka - řídicí jednotka
alarmu.

F50
7,5 A Řídicí jednotka airbagů.

F51
7,5 A Spínač na brzdovém pedálu - spínač na spojkovém
pedálu - ovládání elektrických zpětných zrcátek - centrála
systému Bluetooth.

F53
5 A Přístrojová deska - zadní světla do mlhy.

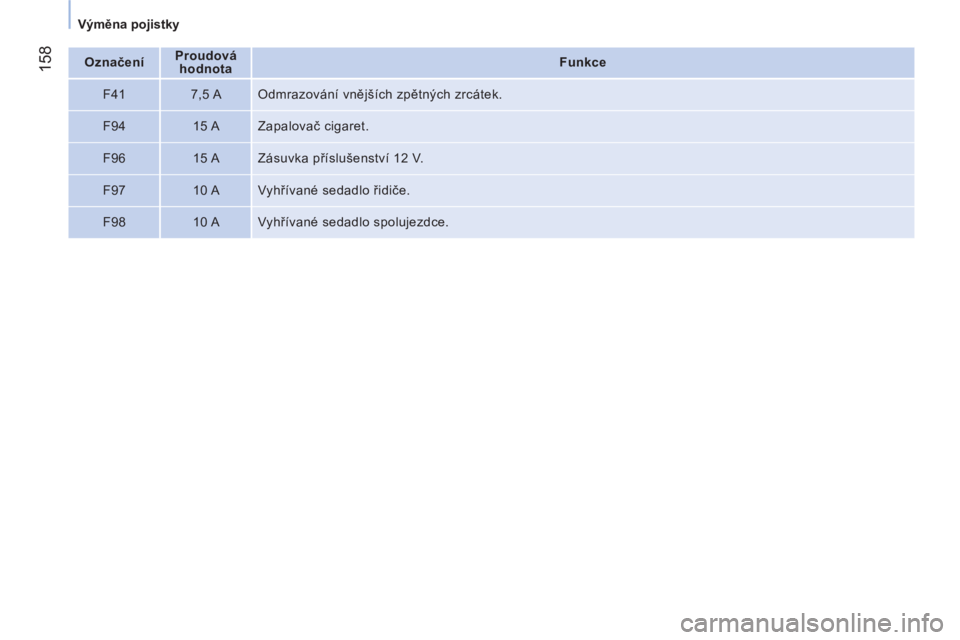

158



Výměna pojistky



Označení


Proudová
hodnota


Funkce


F41
7,5 A Odmrazování vnějších zpětných zrcátek.

F94
15 A Zapalovač cigaret.

F96
15 A Zásuvka příslušenství 12 V.

F97
10 A Vyhřívané sedadlo řidiče.

F98
10 A Vyhřívané sedadlo spolujezdce.
