CITROEN NEMO 2014 Priručnik (in Serbian)

149
7
BRZA POMOĆ

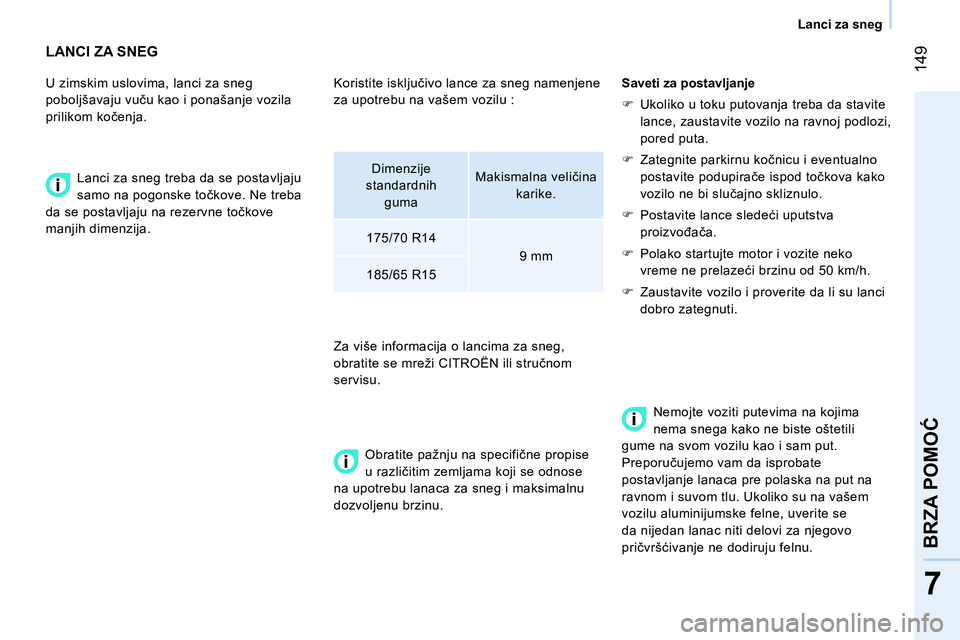

Lanci za sneg







LANCI ZA SNEG


U zimskim uslovima, lanci za sneg
poboljšavaju vuču kao i ponašanje vozila
prilikom kočenja.

Lanci za sneg treba da se postavljaju
samo na pogonske točkove. Ne treba
da se postavljaju na rezervne točkove
manjih dimenzija.

Obratite pažnju na specifične propise
u različitim zemljama koji se odnose
na upotrebu lanaca za sneg i maksimalnu
dozvoljenu brzinu.
Saveti za postavljanje



Ukoliko u toku putovanja treba da stavite
lance, zaustavite vozilo na ravnoj podlozi,
pored puta.


Zategnite parkirnu kočnicu i eventualno
postavite podupirače ispod točkova kako
vozilo ne bi slučajno skliznulo.


Postavite lance sledeći uputstva
proizvođača.


Polako startujte motor i vozite neko
vreme ne prelazeći brzinu od 50 km/h.


Zaustavite vozilo i proverite da li su lanci
dobro zategnuti.


Nemojte voziti putevima na kojima
nema snega kako ne biste oštetili
gume na svom vozilu kao i sam put.
Preporučujemo vam da isprobate
postavljanje lanaca pre polaska na put na
ravnom i suvom tlu. Ukoliko su na vašem
vozilu aluminijumske felne, uverite se
da nijedan lanac niti delovi za njegovo
pričvršćivanje ne dodiruju felnu.


Koristite isključivo lance za sneg namenjene
za upotrebu na vašem vozilu :
Za više informacija o lancima za sneg,
obratite se mreži CITROËN ili stručnom
servisu.

Dimenzije
standardnih
guma
Makismalna veličina
karike.


175/70 R14

9 mm

185/65 R15

150
Zamena sijalice


Prednja svetla

Otvorite haubu motora. Da biste došli do
sijalica i lampi, uvucite ruku iza optičkog
bloka.
Skinite zaštitne poklopce da biste dobili
pristup sijalicama.
Izvršite iste operacije obrnutim smerom da
biste svaku od sijalica ili lampi vratili na
mesto.

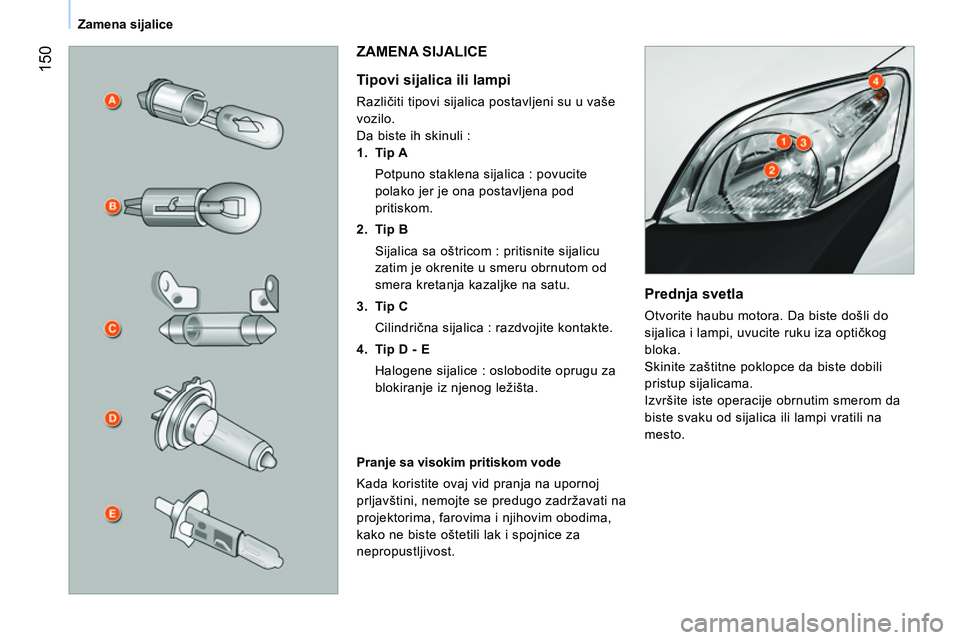

ZAMENA SIJALICE


Tipovi sijalica ili lampi

Različiti tipovi sijalica postavljeni su u vaše
vozilo.
Da biste ih skinuli :


1.
Tip A
Potpuno staklena sijalica : povucite
polako jer je ona postavljena pod
pritiskom.

2.
Tip B
Sijalica sa oštricom : pritisnite sijalicu
zatim je okrenite u smeru obrnutom od
smera kretanja kazaljke na satu.

3.
Tip C
Cilindrična sijalica : razdvojite kontakte.

4.
Tip D - E
Halogene sijalice : oslobodite oprugu za
blokiranje iz njenog ležišta.

Pranje sa visokim pritiskom vode
Kada koristite ovaj vid pranja na upornoj
prljavštini, nemojte se predugo zadržavati na
projektorima, farovima i njihovim obodima,
kako ne biste oštetili lak i spojnice za
nepropustljivost.

151
7
BRZA POMOĆ



Zamena sijalice

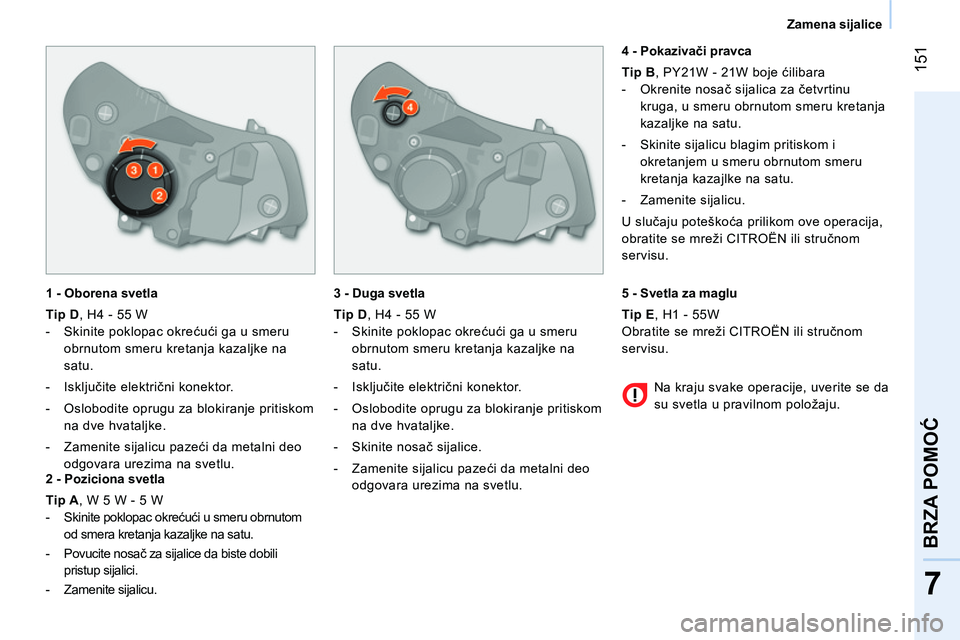

1 - Oborena svetla

Tip D
, H4 - 55 W


- Skinite poklopac okrećući ga u smeru
obrnutom smeru kretanja kazaljke na
satu.

- Isključite električni konektor.

- Oslobodite oprugu za blokiranje pritiskom
na dve hvataljke.

- Zamenite sijalicu pazeći da metalni deo
odgovara urezima na svetlu.


2 - Poziciona svetla

Tip A
, W 5 W - 5 W


- Skinite poklopac okrećući u smeru obrnutom
od smera kretanja kazaljke na satu.

- Povucite nosač za sijalice da biste dobili
pristup sijalici.

- Zamenite sijalicu.

3 - Duga svetla

Tip D
, H4 - 55 W


- Skinite poklopac okrećući ga u smeru
obrnutom smeru kretanja kazaljke na
satu.

- Isključite električni konektor.

- Oslobodite oprugu za blokiranje pritiskom
na dve hvataljke.

- Skinite nosač sijalice.

- Zamenite sijalicu pazeći da metalni deo
odgovara urezima na svetlu.

4 - Pokazivači pravca

Tip B
, PY21W - 21W boje ćilibara



- Okrenite nosač sijalica za četvrtinu
kruga, u smeru obrnutom smeru kretanja
kazaljke na satu.

- Skinite sijalicu blagim pritiskom i
okretanjem u smeru obrnutom smeru
kretanja kazajlke na satu.

- Zamenite sijalicu.
U slučaju poteškoća prilikom ove operacija,
obratite se mreži CITROËN ili stručnom
servisu.

Na kraju svake operacije, uverite se da
su svetla u pravilnom položaju.

5 - Svetla za maglu

Tip E
, H1 - 55W
Obratite se mreži CITROËN ili stručnom
servisu.

152
Zamena sijalice

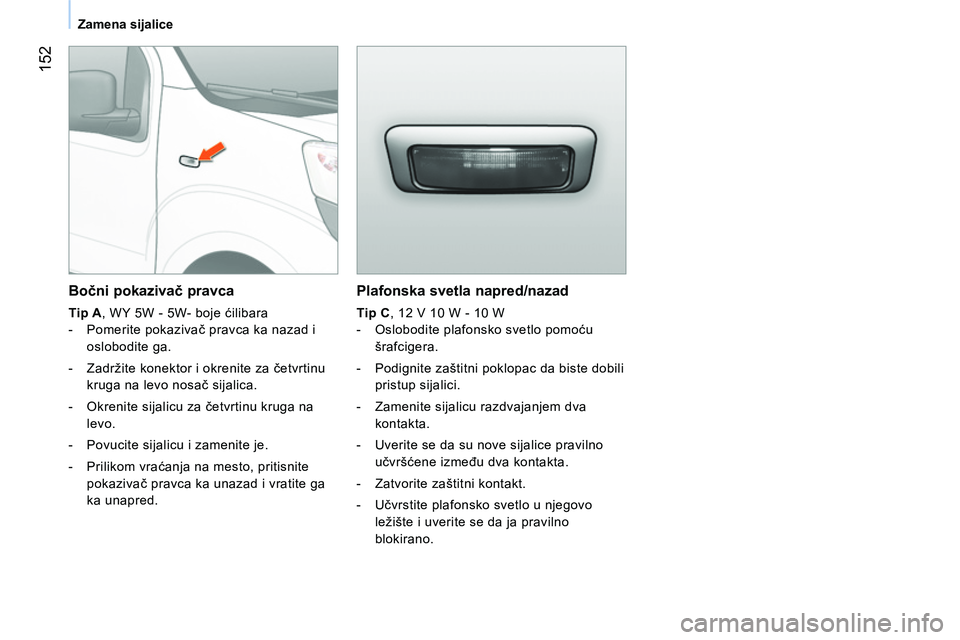

Plafonska svetla napred/nazad


Tip C
, 12 V 10 W - 10 W


- Oslobodite plafonsko svetlo pomoću
šrafcigera.

- Podignite zaštitni poklopac da biste dobili
pristup sijalici.

- Zamenite sijalicu razdvajanjem dva
kontakta.

- Uverite se da su nove sijalice pravilno
učvršćene između dva kontakta.

- Zatvorite zaštitni kontakt.

- Učvrstite plafonsko svetlo u njegovo
ležište i uverite se da ja pravilno
blokirano.



Bočni pokazivač pravca


Tip A
, WY 5W - 5W- boje ćilibara


- Pomerite pokazivač pravca ka nazad i
oslobodite ga.

- Zadržite konektor i okrenite za četvrtinu
kruga na levo nosač sijalica.

- Okrenite sijalicu za četvrtinu kruga na
levo.

- Povucite sijalicu i zamenite je.

- Prilikom vraćanja na mesto, pritisnite
pokazivač pravca ka unazad i vratite ga
ka unapred.

153
7
BRZA POMOĆ



Zamena sijalice

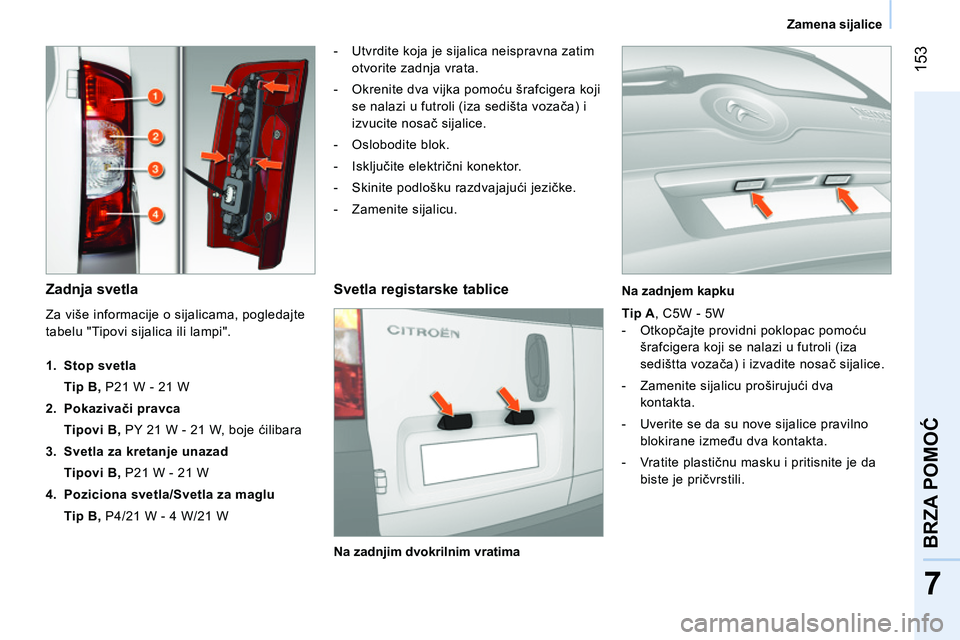

Zadnja svetla



- Utvrdite koja je sijalica neispravna zatim
otvorite zadnja vrata.

- Okrenite dva vijka pomoću šrafcigera koji
se nalazi u futroli (iza sedišta vozača) i
izvucite nosač sijalice.

- Oslobodite blok.

- Isključite električni konektor.

- Skinite podlošku razdvajajući jezičke.

- Zamenite sijalicu.


Svetla registarske tablice


Tip A, C5W - 5W


- Otkopčajte providni poklopac pomoću
šrafcigera koji se nalazi u futroli (iza
sedištta vozača) i izvadite nosač sijalice.

- Zamenite sijalicu proširujući dva
kontakta.

- Uverite se da su nove sijalice pravilno
blokirane između dva kontakta.

- Vratite plastičnu masku i pritisnite je da
biste je pričvrstili.
Za više informacije o sijalicama, pogledajte
tabelu "Tipovi sijalica ili lampi".




1. Stop svetla

Tip B, P21 W - 21 W

2. Pokazivači pravca

Tipovi B, PY 21 W - 21 W, boje ćilibara

3. Svetla za kretanje unazad

Tipovi B, P21 W - 21 W

4. Poziciona svetla/Svetla za maglu

Tip B, P4/21 W - 4 W/21 W

Na zadnjim dvokrilnim vratima
Na zadnjem kapku

154
Zamena sijalice

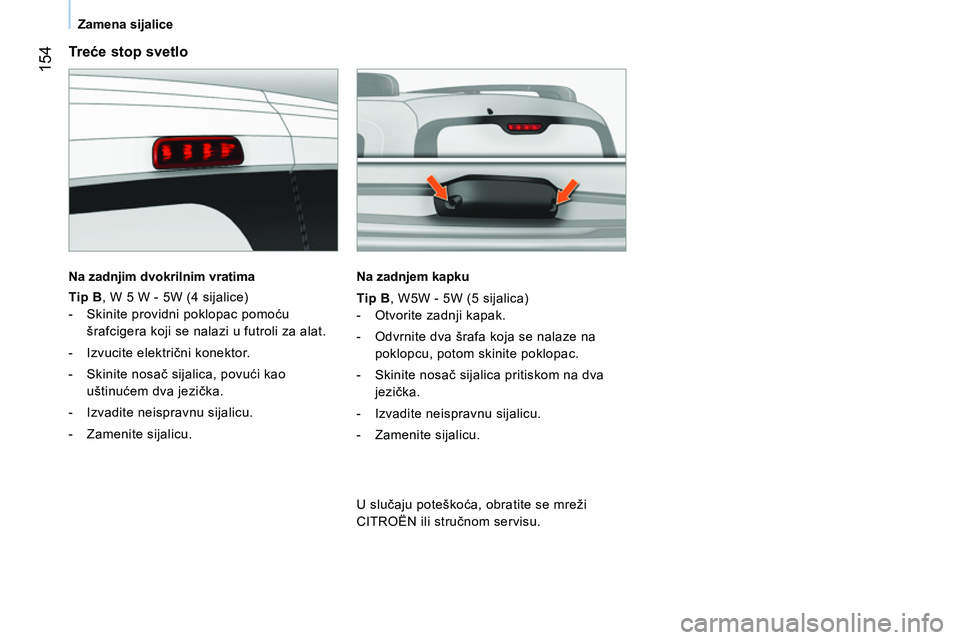

Tr eće stop svetlo


Na zadnjim dvokrilnim vratima


Tip B
, W 5 W - 5W (4 sijalice)


- Skinite providni poklopac pomoću
šrafcigera koji se nalazi u futroli za alat.

- Izvucite električni konektor.

- Skinite nosač sijalica, povući kao
uštinućem dva jezička.

- Izvadite neispravnu sijalicu.

- Zamenite sijalicu.

Na zadnjem kapku

Tip B, W5W - 5W (5 sijalica)


- Otvorite zadnji kapak.

- Odvrnite dva šrafa koja se nalaze na
poklopcu, potom skinite poklopac.

- Skinite nosač sijalica pritiskom na dva
jezička.

- Izvadite neispravnu sijalicu.

- Zamenite sijalicu.


U slučaju poteškoća, obratite se mreži
CITROËN ili stručnom servisu.

155
7
BRZA POMOĆ



Zamena metlice brisača

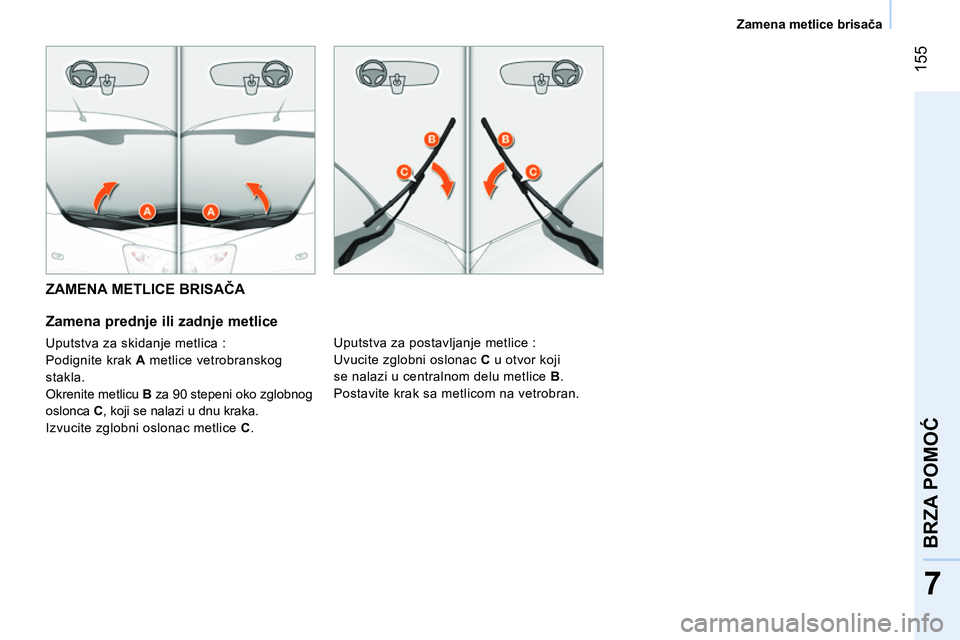

ZAMENA METLICE BRISAČA


Zamena prednje ili zadnje metlice

Uputstva za skidanje metlica :
Podignite krak A metlice vetrobranskog
stakla.
Okrenite metlicu B za 90 stepeni oko zglobnog
oslonca C , koji se nalazi u dnu kraka.
Izvucite zglobni oslonac metlice C . Uputstva za postavljanje metlice :
Uvucite zglobni oslonac C u otvor koji
se nalazi u centralnom delu metlice B .
Postavite krak sa metlicom na vetrobran.

156

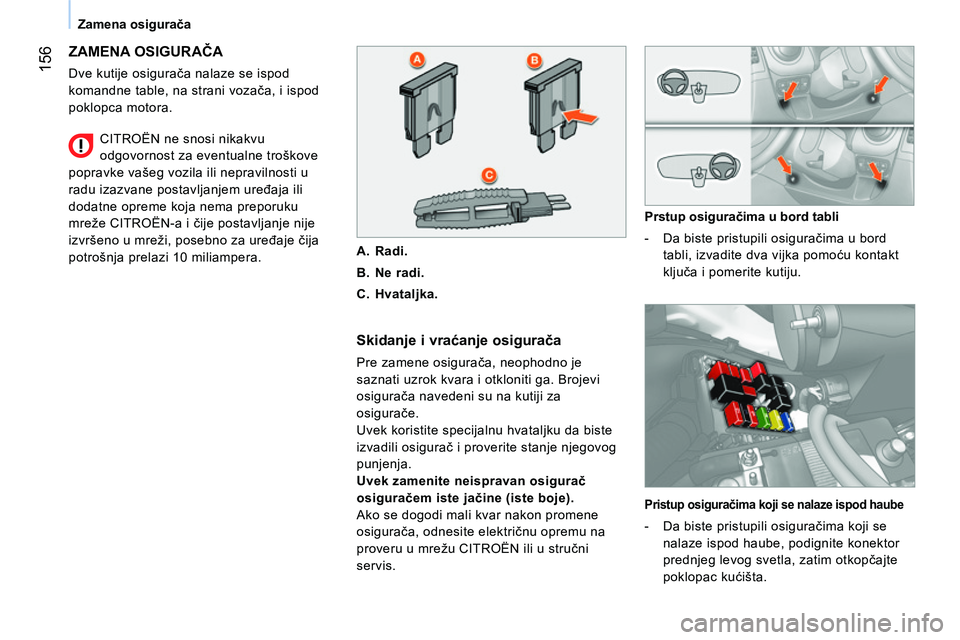

Zamena osigurača

ZAMENA OSIGURAČA

Dve kutije osigurača nalaze se ispod
komandne table, na strani vozača, i ispod
poklopca motora.

Skidanje i vraćanje osigurača

Pre zamene osigurača, neophodno je
saznati uzrok kvara i otkloniti ga. Brojevi
osigurača navedeni su na kutiji za
osigurače.
Uvek koristite specijalnu hvataljku da biste
izvadili osigurač i proverite stanje njegovog
punjenja.

Uvek zamenite neispravan osigurač
osiguračem iste jačine (iste boje).
Ako se dogodi mali kvar nakon promene
osigurača, odnesite električnu opremu na
proveru u mrežu CITROËN ili u stručni
servis.
Prstup osiguračima u bord tabli


- Da biste pristupili osiguračima u bord
tabli, izvadite dva vijka pomoću kontakt
ključa i pomerite kutiju.
CITROËN ne snosi nikakvu
odgovornost za eventualne troškove
popravke vašeg vozila ili nepravilnosti u
radu izazvane postavljanjem uređaja ili
dodatne opreme koja nema preporuku
mreže CITROËN-a i čije postavljanje nije
izvršeno u mreži, posebno za uređaje čija
potrošnja prelazi 10 miliampera.

A.
Radi.

B.
Ne radi.

C.
Hvataljka.



Pristup osiguračima koji se nalaze ispod haube



- Da biste pristupili osiguračima koji se
nalaze ispod haube, podignite konektor
prednjeg levog svetla, zatim otkopčajte
poklopac kućišta.

157
7
BRZA POMOĆ



Zamena osigurača

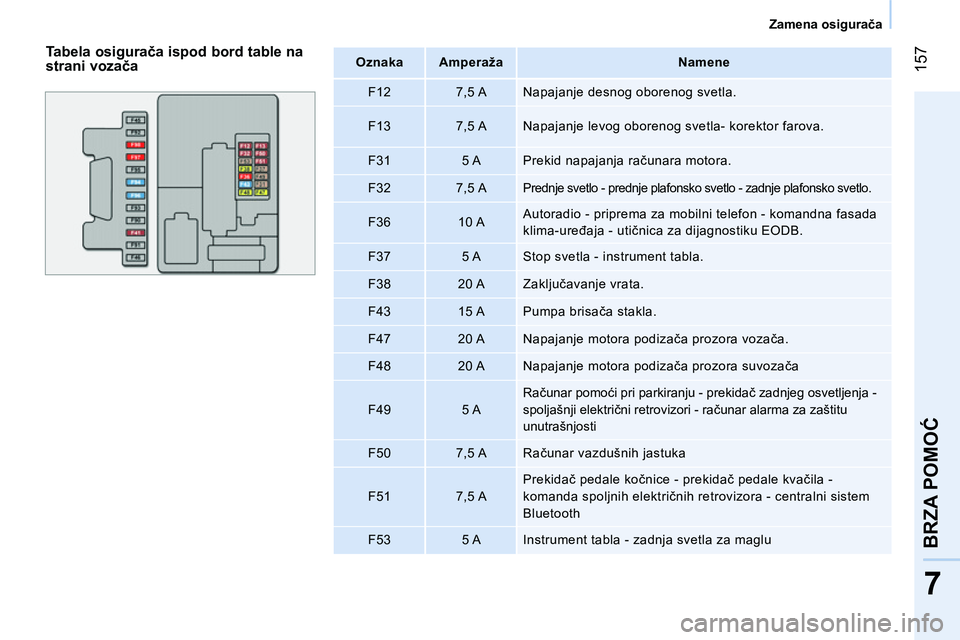

Tabela osigurača ispod bord table na
strani vozača


Oznaka


Amperaža


Namene


F12
7,5 A Napajanje desnog oborenog svetla.

F13
7,5 A Napajanje levog oborenog svetla- korektor farova.

F31
5 A Prekid napajanja računara motora.

F32
7,5 A

Prednje svetlo - prednje plafonsko svetlo - zadnje plafonsko svetlo.


F36
10 A Autoradio - priprema za mobilni telefon - komandna fasada
klima-uređaja - utičnica za dijagnostiku EODB.

F37
5 A Stop svetla - instrument tabla.

F38
20 A Zaključavanje vrata.

F43
15 A Pumpa brisača stakla.

F47
20 A Napajanje motora podizača prozora vozača.

F48
20 A Napajanje motora podizača prozora suvozača

F49
5 A Računar pomoći pri parkiranju - prekidač zadnjeg osvetljenja -
spoljašnji električni retrovizori - računar alarma za zaštitu
unutrašnjosti

F50
7,5 A Računar vazdušnih jastuka

F51
7,5 A Prekidač pedale kočnice - prekidač pedale kvačila -
komanda spoljnih električnih retrovizora - centralni sistem
Bluetooth

F53
5 A Instrument tabla - zadnja svetla za maglu

158
Zamena osigurača

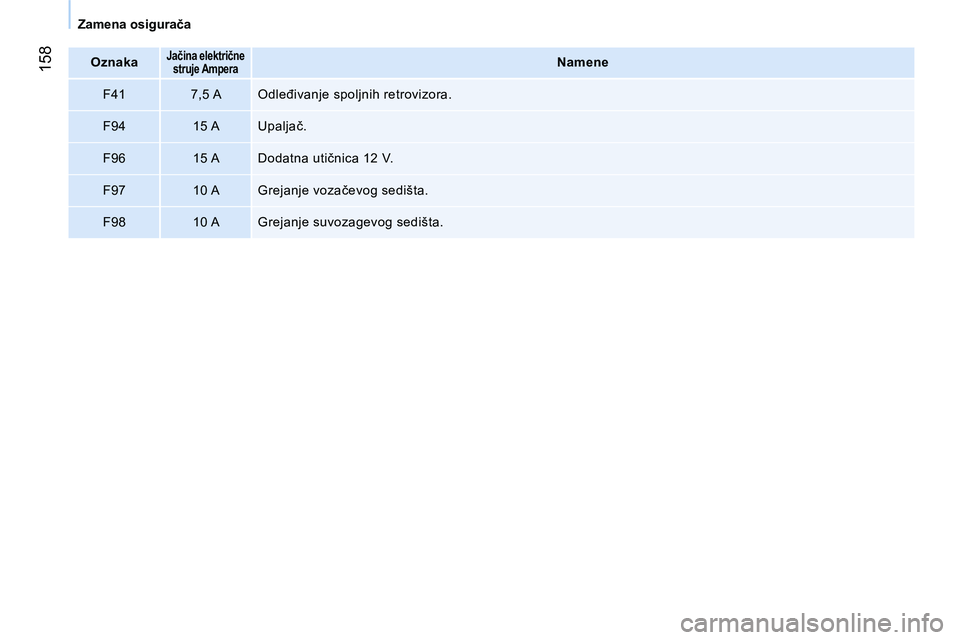

Oznaka



Jačina električne
struje Ampera



Namene


F41
7,5 A Odleđivanje spoljnih retrovizora.

F94
15 A Upaljač.

F96
15 A Dodatna utičnica 12 V.

F97
10 A Grejanje vozačevog sedišta.

F98
10 A Grejanje suvozagevog sedišta.
