FIAT 124 SPIDER 2018 Betriebsanleitung (in German)

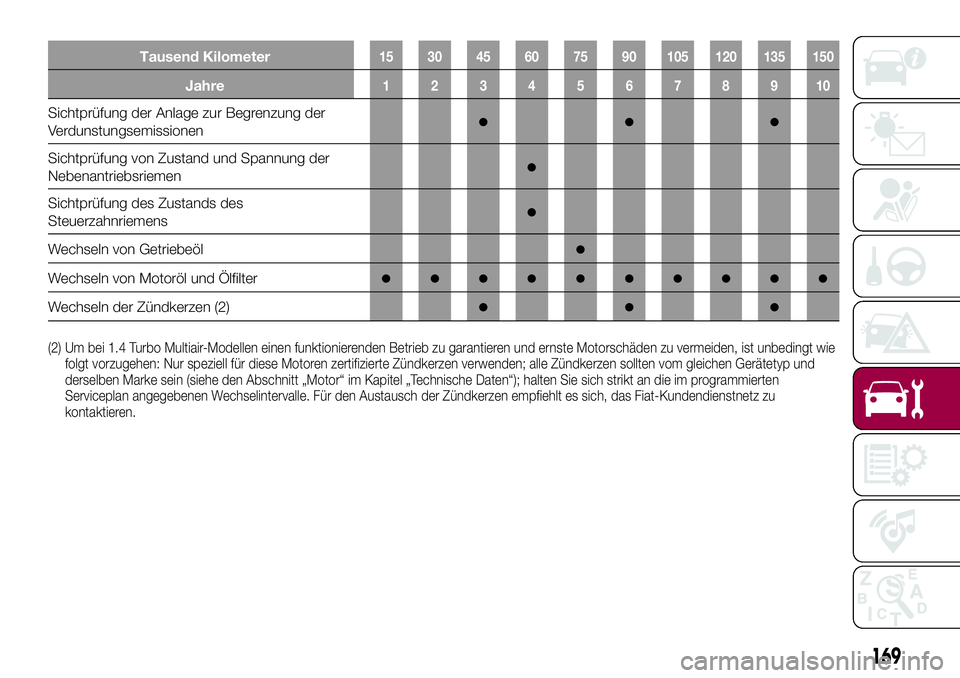

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung der Anlage zur Begrenzung der
Verdunstungsemissionen●●●
Sichtprüfung von Zustand und Spannung der
Nebenantriebsriemen●
Sichtprüfung des Zustands des
Steuerzahnriemens●
Wechseln von Getriebeöl●
Wechseln von Motoröl und Ölfilter●●●●●●●●●●
Wechseln der Zündkerzen (2)●●●
(2) Um bei 1.4 Turbo Multiair-Modellen einen funktionierenden Betrieb zu garantieren und ernste Motorschäden zu vermeiden, ist unbedingt wie
folgt vorzugehen: Nur speziell für diese Motoren zertifizierte Zündkerzen verwenden; alle Zündkerzen sollten vom gleichen Gerätetyp und
derselben Marke sein (siehe den Abschnitt „Motor“ im Kapitel „Technische Daten“); halten Sie sich strikt an die im programmierten
Serviceplan angegebenen Wechselintervalle. Für den Austausch der Zündkerzen empfiehlt es sich, das Fiat-Kundendienstnetz zu
kontaktieren.
169

170
WARTUNG UND PFLEGE

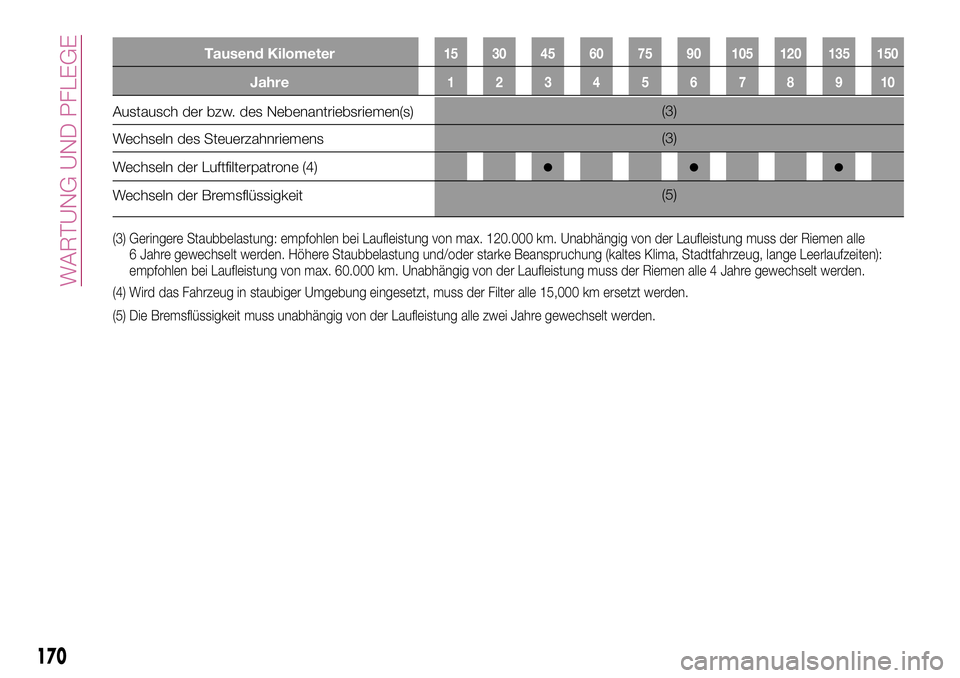

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Austausch der bzw. des Nebenantriebsriemen(s)(3)
Wechseln des Steuerzahnriemens(3)
Wechseln der Luftfilterpatrone (4)
●●●
Wechseln der Bremsflüssigkeit(5)
(3) Geringere Staubbelastung: empfohlen bei Laufleistung von max. 120.000 km. Unabhängig von der Laufleistung muss der Riemen alle
6 Jahre gewechselt werden. Höhere Staubbelastung und/oder starke Beanspruchung (kaltes Klima, Stadtfahrzeug, lange Leerlaufzeiten):
empfohlen bei Laufleistung von max. 60.000 km. Unabhängig von der Laufleistung muss der Riemen alle 4 Jahre gewechselt werden.
(4) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15,000 km ersetzt werden.
(5) Die Bremsflüssigkeit muss unabhängig von der Laufleistung alle zwei Jahre gewechselt werden.

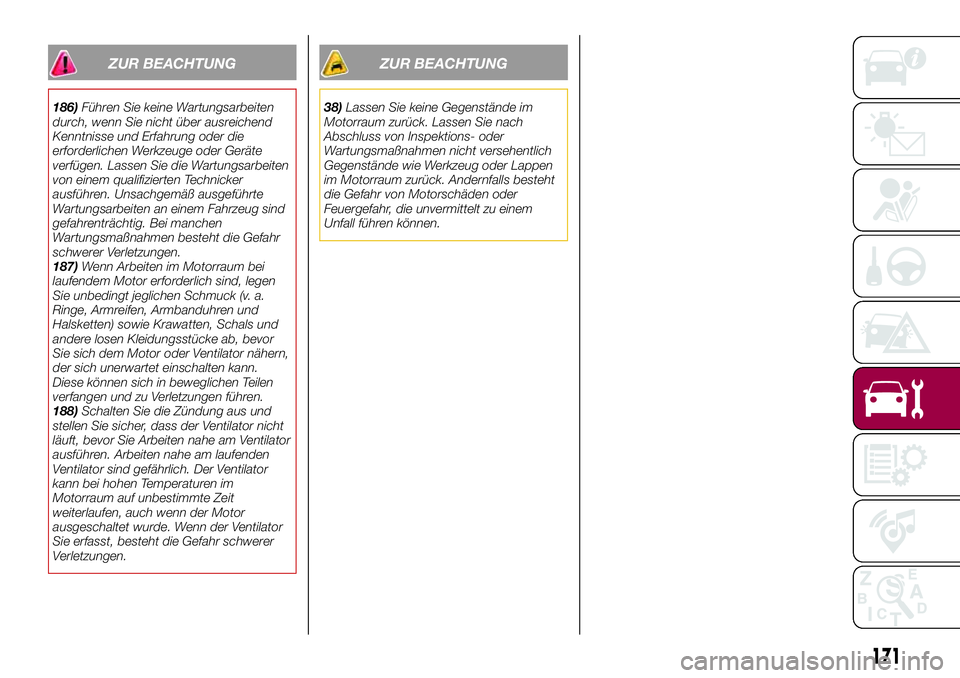

ZUR BEACHTUNG
186)Führen Sie keine Wartungsarbeiten
durch, wenn Sie nicht über ausreichend
Kenntnisse und Erfahrung oder die
erforderlichen Werkzeuge oder Geräte
verfügen. Lassen Sie die Wartungsarbeiten
von einem qualifizierten Technicker
ausführen. Unsachgemäß ausgeführte
Wartungsarbeiten an einem Fahrzeug sind
gefahrenträchtig. Bei manchen
Wartungsmaßnahmen besteht die Gefahr
schwerer Verletzungen.
187)Wenn Arbeiten im Motorraum bei
laufendem Motor erforderlich sind, legen
Sie unbedingt jeglichen Schmuck (v. a.
Ringe, Armreifen, Armbanduhren und
Halsketten) sowie Krawatten, Schals und
andere losen Kleidungsstücke ab, bevor
Sie sich dem Motor oder Ventilator nähern,
der sich unerwartet einschalten kann.
Diese können sich in beweglichen Teilen
verfangen und zu Verletzungen führen.
188)Schalten Sie die Zündung aus und
stellen Sie sicher, dass der Ventilator nicht
läuft, bevor Sie Arbeiten nahe am Ventilator
ausführen. Arbeiten nahe am laufenden
Ventilator sind gefährlich. Der Ventilator
kann bei hohen Temperaturen im
Motorraum auf unbestimmte Zeit
weiterlaufen, auch wenn der Motor
ausgeschaltet wurde. Wenn der Ventilator
Sie erfasst, besteht die Gefahr schwerer
Verletzungen.
ZUR BEACHTUNG
38)Lassen Sie keine Gegenstände im
Motorraum zurück. Lassen Sie nach
Abschluss von Inspektions- oder
Wartungsmaßnahmen nicht versehentlich
Gegenstände wie Werkzeug oder Lappen
im Motorraum zurück. Andernfalls besteht
die Gefahr von Motorschäden oder
Feuergefahr, die unvermittelt zu einem
Unfall führen können.
171

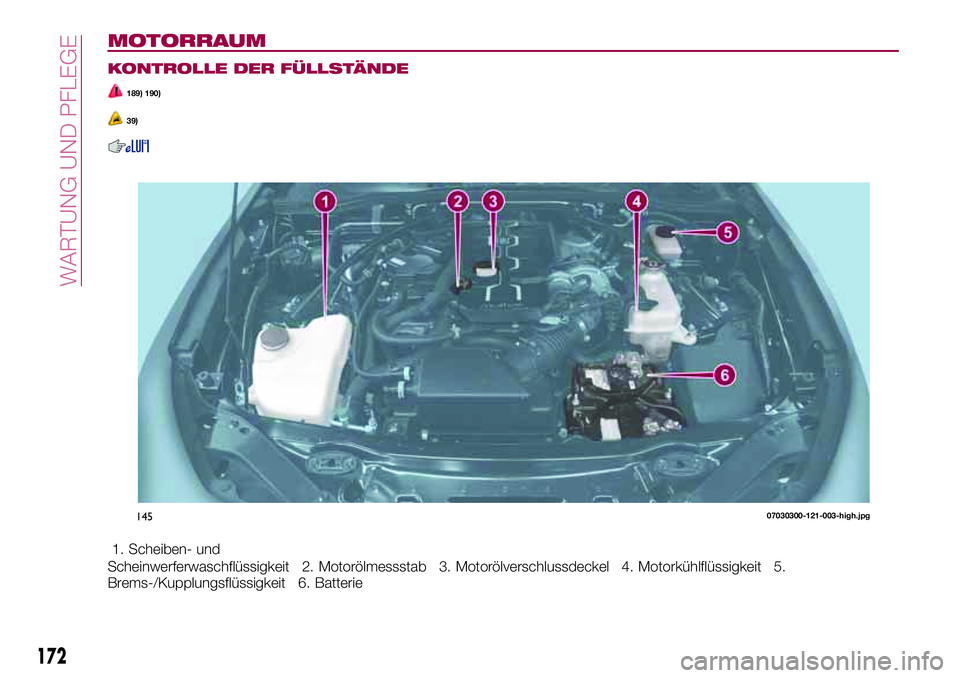

MOTORRAUM
KONTROLLE DER FÜLLSTÄNDE
189) 190)
39)
1. Scheiben- und
Scheinwerferwaschflüssigkeit 2. Motorölmessstab 3. Motorölverschlussdeckel 4. Motorkühlflüssigkeit 5.
Brems-/Kupplungsflüssigkeit 6. Batterie
172
WARTUNG UND PFLEGE

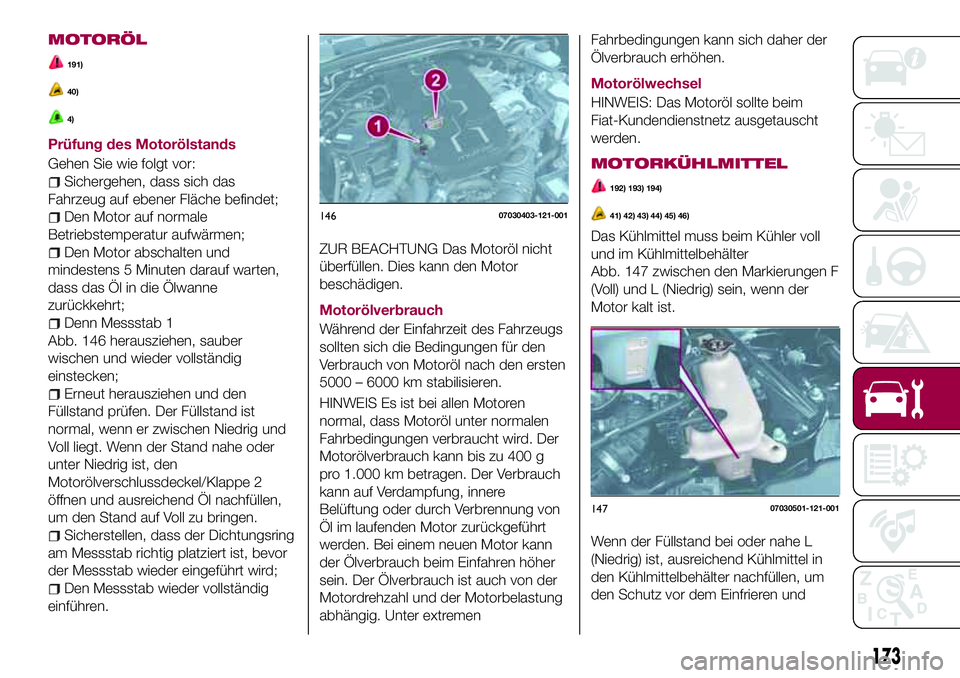

MOTORÖL
191)
40)
4)
Prüfung des Motorölstands
Gehen Sie wie folgt vor:
Sichergehen, dass sich das
Fahrzeug auf ebener Fläche befindet;
Den Motor auf normale
Betriebstemperatur aufwärmen;
Den Motor abschalten und
mindestens 5 Minuten darauf warten,
dass das Öl in die Ölwanne
zurückkehrt;
Denn Messstab 1
Abb. 146 herausziehen, sauber
wischen und wieder vollständig
einstecken;
Erneut herausziehen und den
Füllstand prüfen. Der Füllstand ist
normal, wenn er zwischen Niedrig und
Voll liegt. Wenn der Stand nahe oder
unter Niedrig ist, den
Motorölverschlussdeckel/Klappe 2
öffnen und ausreichend Öl nachfüllen,
um den Stand auf Voll zu bringen.
Sicherstellen, dass der Dichtungsring
am Messstab richtig platziert ist, bevor
der Messstab wieder eingeführt wird;
Den Messstab wieder vollständig
einführen.
ZUR BEACHTUNG Das Motoröl nicht
überfüllen. Dies kann den Motor
beschädigen.
Motorölverbrauch
Während der Einfahrzeit des Fahrzeugs
sollten sich die Bedingungen für den
Verbrauch von Motoröl nach den ersten
5000 – 6000 km stabilisieren.
HINWEIS Es ist bei allen Motoren
normal, dass Motoröl unter normalen
Fahrbedingungen verbraucht wird. Der
Motorölverbrauch kann bis zu 400 g
pro 1.000 km betragen. Der Verbrauch
kann auf Verdampfung, innere
Belüftung oder durch Verbrennung von
Öl im laufenden Motor zurückgeführt
werden. Bei einem neuen Motor kann
der Ölverbrauch beim Einfahren höher
sein. Der Ölverbrauch ist auch von der
Motordrehzahl und der Motorbelastung
abhängig. Unter extremenFahrbedingungen kann sich daher der
Ölverbrauch erhöhen.
Motorölwechsel
HINWEIS: Das Motoröl sollte beim
Fiat-Kundendienstnetz ausgetauscht
werden.
MOTORKÜHLMITTEL
192) 193) 194)
41) 42) 43) 44) 45) 46)
Das Kühlmittel muss beim Kühler voll
und im Kühlmittelbehälter
Abb. 147 zwischen den Markierungen F
(Voll) und L (Niedrig) sein, wenn der
Motor kalt ist.
Wenn der Füllstand bei oder nahe L
(Niedrig) ist, ausreichend Kühlmittel in
den Kühlmittelbehälter nachfüllen, um
den Schutz vor dem Einfrieren und
14607030403-121-001
14707030501-121-001
173

Korrosion zu gewährleisten und den
Füllstand auf F (Voll) zu erhöhen.
Den Deckel des Kühlmittelbehälters
sicher verschließen, nachdem
Kühlmittel aufgefüllt wurde.
Wenn der Kühlmittelbehälter leer ist
oder häufig neues Kühlmittel
erforderlich ist, wenden Sie sich an das
Fiat-Kundendienstnetz.

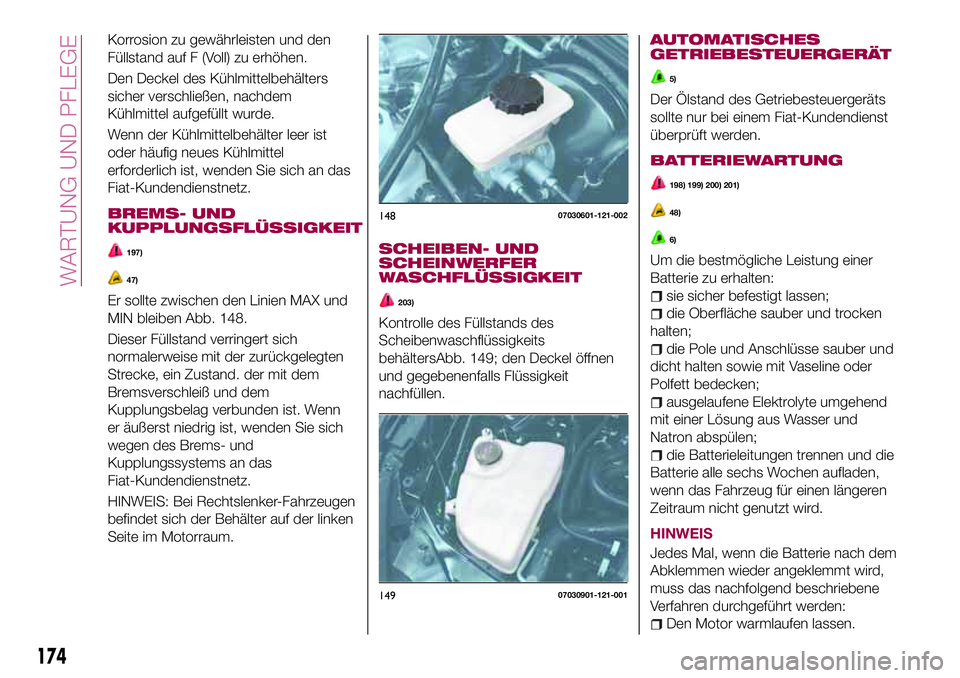

BREMS- UND
KUPPLUNGSFLÜSSIGKEIT
197)
47)
Er sollte zwischen den Linien MAX und
MIN bleiben Abb. 148.
Dieser Füllstand verringert sich
normalerweise mit der zurückgelegten
Strecke, ein Zustand. der mit dem
Bremsverschleiß und dem
Kupplungsbelag verbunden ist. Wenn
er äußerst niedrig ist, wenden Sie sich
wegen des Brems- und
Kupplungssystems an das
Fiat-Kundendienstnetz.
HINWEIS: Bei Rechtslenker-Fahrzeugen
befindet sich der Behälter auf der linken
Seite im Motorraum.
SCHEIBEN- UND
SCHEINWERFER
WASCHFLÜSSIGKEIT
203)
Kontrolle des Füllstands des
Scheibenwaschflüssigkeits
behältersAbb. 149; den Deckel öffnen
und gegebenenfalls Flüssigkeit
nachfüllen.
AUTOMATISCHES
GETRIEBESTEUERGERÄT
5)
Der Ölstand des Getriebesteuergeräts
sollte nur bei einem Fiat-Kundendienst
überprüft werden.
BATTERIEWARTUNG
198) 199) 200) 201)
48)
6)
Um die bestmögliche Leistung einer
Batterie zu erhalten:
sie sicher befestigt lassen;
die Oberfläche sauber und trocken
halten;
die Pole und Anschlüsse sauber und
dicht halten sowie mit Vaseline oder
Polfett bedecken;
ausgelaufene Elektrolyte umgehend
mit einer Lösung aus Wasser und
Natron abspülen;
die Batterieleitungen trennen und die
Batterie alle sechs Wochen aufladen,
wenn das Fahrzeug für einen längeren
Zeitraum nicht genutzt wird.
HINWEIS
Jedes Mal, wenn die Batterie nach dem
Abklemmen wieder angeklemmt wird,
muss das nachfolgend beschriebene
Verfahren durchgeführt werden:
Den Motor warmlaufen lassen.
14807030601-121-002
14907030901-121-001
174
WARTUNG UND PFLEGE

Bei stehendem Fahrzeug, laufendem
Motor und dem Getriebe in der
Neutralstellung oder N/P (bei
Automatikgetrieben) das Gaspedal
ganz herunterdrücken, damit die
Motordrehzahl über 6.000 U/min steigt.
Das Gaspedal loslassen und warten,
bis der Motor von alleine in die
Leerlaufdrehzahl zurückkehrt.
Wenn dieser Vorgang nicht ausgeführt
wird, könnte die
Warnleuchte
angehen: in diesem Fall das
Fiat-Servicenetz kontaktieren.
ZUR BEACHTUNG Wenn das
Gaspedal nach Erreichen der
6.000 U/min erneut durchgedrückt
wird, bevor der Motor in die
Leerlaufdrehzahl zurückgekehrt ist, ist
der Anlernvorgang ungültig und die
leuchtet auf der Instrumententafel
auf. Wird der Motor nicht über
6.000 U/min gebracht oder ist er nicht
warmgelaufen, erlaubt das Steuergerät
eine Wiederholung des beschriebenen
Vorgangs.

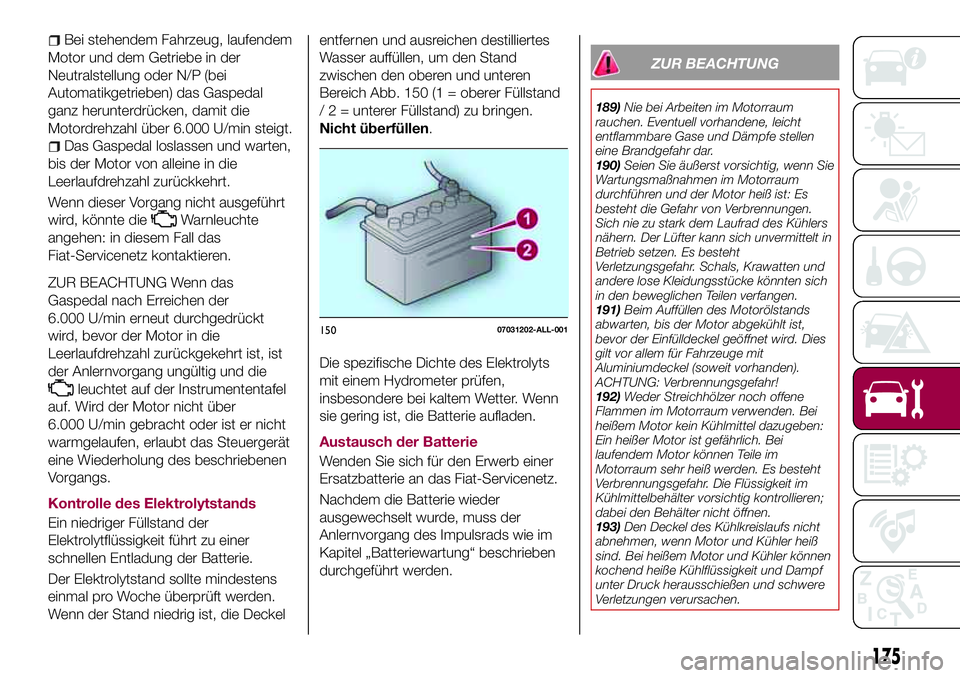

Kontrolle des Elektrolytstands
Ein niedriger Füllstand der
Elektrolytflüssigkeit führt zu einer
schnellen Entladung der Batterie.
Der Elektrolytstand sollte mindestens
einmal pro Woche überprüft werden.
Wenn der Stand niedrig ist, die Deckelentfernen und ausreichen destilliertes
Wasser auffüllen, um den Stand
zwischen den oberen und unteren
Bereich Abb. 150 (1 = oberer Füllstand
/ 2 = unterer Füllstand) zu bringen.
Nicht überfüllen.
Die spezifische Dichte des Elektrolyts
mit einem Hydrometer prüfen,
insbesondere bei kaltem Wetter. Wenn
sie gering ist, die Batterie aufladen.
Austausch der Batterie
Wenden Sie sich für den Erwerb einer
Ersatzbatterie an das Fiat-Servicenetz.
Nachdem die Batterie wieder
ausgewechselt wurde, muss der
Anlernvorgang des Impulsrads wie im
Kapitel „Batteriewartung“ beschrieben
durchgeführt werden.
ZUR BEACHTUNG
189)Nie bei Arbeiten im Motorraum
rauchen. Eventuell vorhandene, leicht
entflammbare Gase und Dämpfe stellen
eine Brandgefahr dar.
190)Seien Sie äußerst vorsichtig, wenn Sie
Wartungsmaßnahmen im Motorraum
durchführen und der Motor heiß ist: Es
besteht die Gefahr von Verbrennungen.
Sich nie zu stark dem Laufrad des Kühlers
nähern. Der Lüfter kann sich unvermittelt in
Betrieb setzen. Es besteht
Verletzungsgefahr. Schals, Krawatten und
andere lose Kleidungsstücke könnten sich
in den beweglichen Teilen verfangen.
191)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist,
bevor der Einfülldeckel geöffnet wird. Dies
gilt vor allem für Fahrzeuge mit
Aluminiumdeckel (soweit vorhanden).
ACHTUNG: Verbrennungsgefahr!
192)Weder Streichhölzer noch offene
Flammen im Motorraum verwenden. Bei
heißem Motor kein Kühlmittel dazugeben:
Ein heißer Motor ist gefährlich. Bei
laufendem Motor können Teile im
Motorraum sehr heiß werden. Es besteht
Verbrennungsgefahr. Die Flüssigkeit im
Kühlmittelbehälter vorsichtig kontrollieren;
dabei den Behälter nicht öffnen.
193)Den Deckel des Kühlkreislaufs nicht
abnehmen, wenn Motor und Kühler heiß
sind. Bei heißem Motor und Kühler können
kochend heiße Kühlflüssigkeit und Dampf
unter Druck herausschießen und schwere
Verletzungen verursachen.
15007031202-ALL-001
175

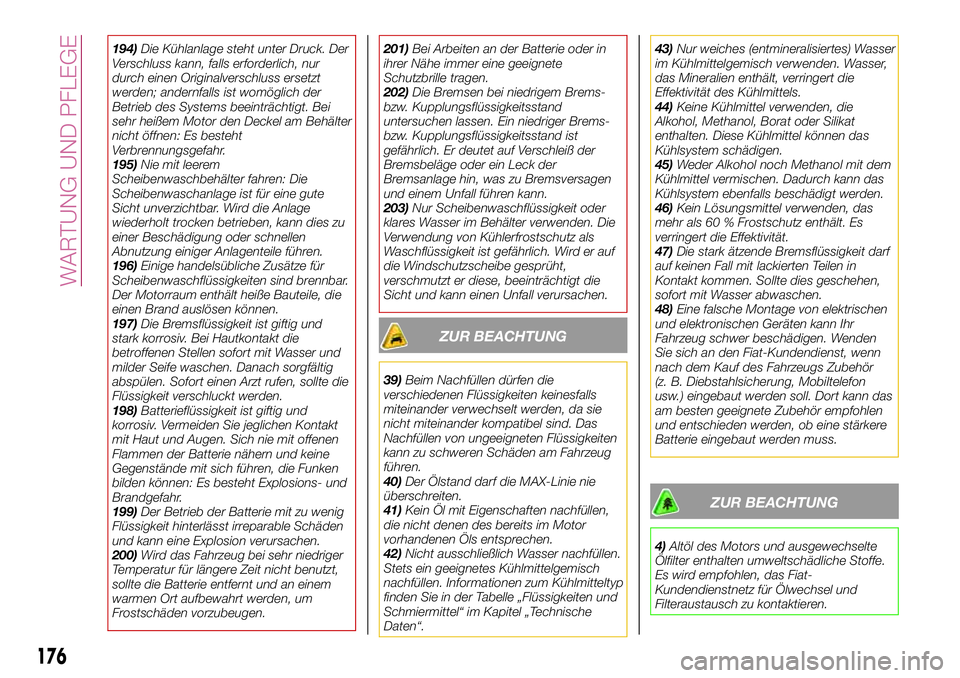

194)Die Kühlanlage steht unter Druck. Der
Verschluss kann, falls erforderlich, nur
durch einen Originalverschluss ersetzt
werden; andernfalls ist womöglich der
Betrieb des Systems beeinträchtigt. Bei
sehr heißem Motor den Deckel am Behälter
nicht öffnen: Es besteht
Verbrennungsgefahr.
195)Nie mit leerem
Scheibenwaschbehälter fahren: Die
Scheibenwaschanlage ist für eine gute
Sicht unverzichtbar. Wird die Anlage
wiederholt trocken betrieben, kann dies zu
einer Beschädigung oder schnellen
Abnutzung einiger Anlagenteile führen.
196)Einige handelsübliche Zusätze für
Scheibenwaschflüssigkeiten sind brennbar.
Der Motorraum enthält heiße Bauteile, die
einen Brand auslösen können.
197)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei Hautkontakt die
betroffenen Stellen sofort mit Wasser und
milder Seife waschen. Danach sorgfältig
abspülen. Sofort einen Arzt rufen, sollte die
Flüssigkeit verschluckt werden.
198)Batterieflüssigkeit ist giftig und
korrosiv. Vermeiden Sie jeglichen Kontakt
mit Haut und Augen. Sich nie mit offenen
Flammen der Batterie nähern und keine
Gegenstände mit sich führen, die Funken
bilden können: Es besteht Explosions- und
Brandgefahr.
199)Der Betrieb der Batterie mit zu wenig
Flüssigkeit hinterlässt irreparable Schäden
und kann eine Explosion verursachen.
200)Wird das Fahrzeug bei sehr niedriger
Temperatur für längere Zeit nicht benutzt,
sollte die Batterie entfernt und an einem
warmen Ort aufbewahrt werden, um
Frostschäden vorzubeugen.201)Bei Arbeiten an der Batterie oder in
ihrer Nähe immer eine geeignete
Schutzbrille tragen.
202)Die Bremsen bei niedrigem Brems-
bzw. Kupplungsflüssigkeitsstand
untersuchen lassen. Ein niedriger Brems-
bzw. Kupplungsflüssigkeitsstand ist
gefährlich. Er deutet auf Verschleiß der
Bremsbeläge oder ein Leck der
Bremsanlage hin, was zu Bremsversagen
und einem Unfall führen kann.
203)Nur Scheibenwaschflüssigkeit oder
klares Wasser im Behälter verwenden. Die
Verwendung von Kühlerfrostschutz als
Waschflüssigkeit ist gefährlich. Wird er auf
die Windschutzscheibe gesprüht,
verschmutzt er diese, beeinträchtigt die
Sicht und kann einen Unfall verursachen.
ZUR BEACHTUNG
39)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie
nicht miteinander kompatibel sind. Das
Nachfüllen von ungeeigneten Flüssigkeiten
kann zu schweren Schäden am Fahrzeug
führen.
40)Der Ölstand darf die MAX-Linie nie
überschreiten.
41)Kein Öl mit Eigenschaften nachfüllen,
die nicht denen des bereits im Motor
vorhandenen Öls entsprechen.
42)Nicht ausschließlich Wasser nachfüllen.
Stets ein geeignetes Kühlmittelgemisch
nachfüllen. Informationen zum Kühlmitteltyp
finden Sie in der Tabelle „Flüssigkeiten und
Schmiermittel“ im Kapitel „Technische
Daten“.43)Nur weiches (entmineralisiertes) Wasser
im Kühlmittelgemisch verwenden. Wasser,
das Mineralien enthält, verringert die
Effektivität des Kühlmittels.
44)Keine Kühlmittel verwenden, die
Alkohol, Methanol, Borat oder Silikat
enthalten. Diese Kühlmittel können das
Kühlsystem schädigen.
45)Weder Alkohol noch Methanol mit dem
Kühlmittel vermischen. Dadurch kann das
Kühlsystem ebenfalls beschädigt werden.
46)Kein Lösungsmittel verwenden, das
mehr als 60 % Frostschutz enthält. Es
verringert die Effektivität.
47)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.
48)Eine falsche Montage von elektrischen
und elektronischen Geräten kann Ihr
Fahrzeug schwer beschädigen. Wenden
Sie sich an den Fiat-Kundendienst, wenn
nach dem Kauf des Fahrzeugs Zubehör
(z. B. Diebstahlsicherung, Mobiltelefon
usw.) eingebaut werden soll. Dort kann das
am besten geeignete Zubehör empfohlen
und entschieden werden, ob eine stärkere
Batterie eingebaut werden muss.
ZUR BEACHTUNG
4)Altöl des Motors und ausgewechselte
Ölfilter enthalten umweltschädliche Stoffe.
Es wird empfohlen, das Fiat-
Kundendienstnetz für Ölwechsel und
Filteraustausch zu kontaktieren.
176
WARTUNG UND PFLEGE

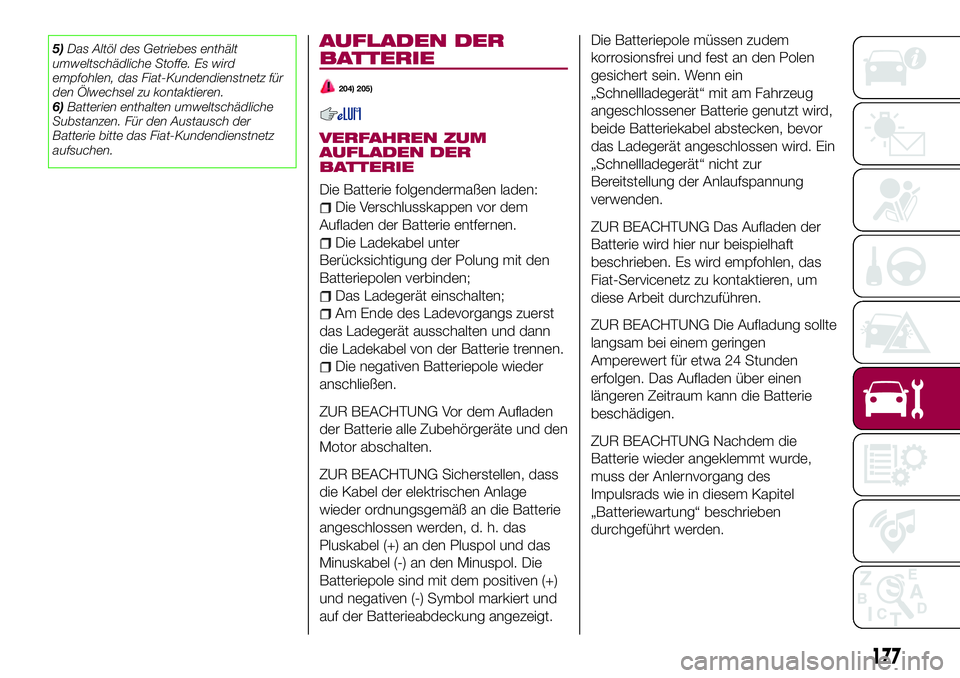

5)Das Altöl des Getriebes enthält
umweltschädliche Stoffe. Es wird
empfohlen, das Fiat-Kundendienstnetz für
den Ölwechsel zu kontaktieren.
6)Batterien enthalten umweltschädliche
Substanzen. Für den Austausch der
Batterie bitte das Fiat-Kundendienstnetz
aufsuchen.AUFLADEN DER
BATTERIE
204) 205)
VERFAHREN ZUM
AUFLADEN DER
BATTERIE
Die Batterie folgendermaßen laden:
Die Verschlusskappen vor dem
Aufladen der Batterie entfernen.
Die Ladekabel unter
Berücksichtigung der Polung mit den
Batteriepolen verbinden;
Das Ladegerät einschalten;
Am Ende des Ladevorgangs zuerst
das Ladegerät ausschalten und dann
die Ladekabel von der Batterie trennen.
Die negativen Batteriepole wieder
anschließen.
ZUR BEACHTUNG Vor dem Aufladen
der Batterie alle Zubehörgeräte und den
Motor abschalten.
ZUR BEACHTUNG Sicherstellen, dass
die Kabel der elektrischen Anlage
wieder ordnungsgemäß an die Batterie
angeschlossen werden, d. h. das
Pluskabel (+) an den Pluspol und das
Minuskabel (-) an den Minuspol. Die
Batteriepole sind mit dem positiven (+)
und negativen (-) Symbol markiert und
auf der Batterieabdeckung angezeigt.Die Batteriepole müssen zudem
korrosionsfrei und fest an den Polen
gesichert sein. Wenn ein
„Schnellladegerät“ mit am Fahrzeug
angeschlossener Batterie genutzt wird,
beide Batteriekabel abstecken, bevor
das Ladegerät angeschlossen wird. Ein
„Schnellladegerät“ nicht zur
Bereitstellung der Anlaufspannung
verwenden.
ZUR BEACHTUNG Das Aufladen der
Batterie wird hier nur beispielhaft
beschrieben. Es wird empfohlen, das
Fiat-Servicenetz zu kontaktieren, um
diese Arbeit durchzuführen.
ZUR BEACHTUNG Die Aufladung sollte
langsam bei einem geringen
Amperewert für etwa 24 Stunden
erfolgen. Das Aufladen über einen
längeren Zeitraum kann die Batterie
beschädigen.
ZUR BEACHTUNG Nachdem die
Batterie wieder angeklemmt wurde,
muss der Anlernvorgang des
Impulsrads wie in diesem Kapitel
„Batteriewartung“ beschrieben
durchgeführt werden.
177

ZUR BEACHTUNG
204)Die Batteriesäure ist giftig und
korrosiv. Kontakt mit Haut oder Augen
vermeiden. Die Batterie darf nur in gut
belüfteten Räumen aufgeladen werden. Vor
offenem Feuer und Funken schützen.
Explosionsgefahr.
205)Nicht versuchen, die Batterie
aufzuladen, wenn sie eingefroren ist. Sie
muss zunächst auftauen, sonst könnte sie
explodieren. Wenn die Batterie eingefroren
war, vor dem Aufladen zuerst von einem
Fachmann kontrollieren lassen. Es könnten
innere Bauteile beschädigt oder das
Gehäuse gerissen sein, was zu einem
Auslaufen der Batteriesäure führen kann.
RÄDER UND REIFEN
SICHERHEITSHINWEISE
206) 207) 208)
49) 50)
Vor Beginn einer langen Reise und etwa
alle zwei Wochen den Reifenfülldruck,
auch beim Reserverad, soweit
vorhanden, prüfen. Die Reifen
überprüfen, wenn sie kalt sind.
Es ist aufgrund des Aufwärmens der
Reifen üblich, dass der Druck erhöht
wird, wenn das Fahrzeug in Benutzung
ist; zum Überprüfen des korrekten
Reifenfülldrucks den Abschnitt „Daten
für Räder und Reifen“ im Kapitel
„Technische Daten“ ansehen.
Die Reifen müssen erneuert werden,
wenn die Profiltiefe 1,6 mm
unterschreitet.
REIFENWECHSEL
209)
Wenn ein Reifen gleichmäßig abnutzt,
erscheint ein Verschleißanzeiger
Abb. 151 als festes Band am Profil. Den
Reifen austauschen, wenn folgendes
geschieht: 1: neues Profil/2:
abgenutztes Profil (3 =
Profilverschleißanzeiger).Der Reifen sollte ausgetauscht werden,
bevor das Band das gesamte Profil
durchquert.
Nach dem Einstellen des
Reifenluftdrucks muss das
Reifendruckkontrollsystem initialisiert
werden, damit das System normal
funktionieren kann. Siehe den Abschnitt
„Initialisierung des Reifendruck-
Kontrollsystems“ im Kapitel
„Sicherheit“.
SCHNEEKETTEN
51)
Die Schneeketten dürfen nur auf die
Reifen der Hinterräder aufgezogen
werden. Die Spannung der
Schneeketten nach einigen Metern
Fahrt nochmals kontrollieren.
ZUR BEACHTUNG Der Einsatz von
Schneeketten mit Reifen, die nicht der
15107031403-ALL-001
178
WARTUNG UND PFLEGE
