DASHBOARD
1 – Instelbare luchtventilatie zijkant; 2 – Bedieningshendel buitenverlichting; 3 – Instrumentenpaneel; 4 – Ruitenwisserhendel;
5 – Instelbare luchtventilatie midden; 6 – Knop alarmknipperlichten; 7 – Radio 3”/Radio 7”-systeem (indien aanwezig);
8 – Air Bag passagier; 9 – Instelbare luchtventilatie midden (passagierszijde); 10 – Klimaatregeling; 11 – Contactslot;
12 – Airbag bestuurder; 13 – Bedieningsknoppen (TPMS-systeem/DSC-systeem)
102010200-123-555
8
KENNISMAKING MET HET VOERTUIG

druk op de drukknop Start om de
motor uit te schakelen. De stand van
het contact is UIT.
BELANGRIJK Controleer voordat u het
voertuig verlaat of de drukknop op UIT
staat.
Noodstop motor
Het aanhouden indrukken van de
drukknop Start of het snel meerdere
malen indrukken terwijl de motor loopt
of er met het voertuig wordt gereden,
zorgt ervoor dat de motor onmiddellijk
uitslaat. Het contact gaat naar ACC.
BELANGRIJK
3)Schakel altijd het contact uit voordat u
de bestuurdersstoel verlaat, stel de
parkeerrem in en zorg ervoor dat de
selectiehendel op P (automatische
versnelling) of in de 1
eversnelling of op R
staat (handmatige versnelling). Het is
gevaarlijk de bestuurdersstoel te verlaten
zonder het contact uit te schakelen, de
parkeerrem in te stellen ent de
selectiehendel op P (automatische
versnelling) of in de 1
eversnelling of op R
te zetten (handmatige versnelling).
Onverwachte beweging van het voertuig
kan optreden en leiden tot een ongeluk.
Bovendien als u van plan bent uw voertuig
te verlaten, zelfs voor een korte periode, is
het belangrijk het contact uit te schakelen.
In een andere stand worden sommige
beveiligingsfuncties van het voertuig
uitgeschakeld en loopt de accu leeg.
4)Radiogolven van de sleutel kunnen effect
hebben op medische apparaten, zoals
pacemakers. Alvorens de sleutel te
gebruiken in de nabijheid van mensen met
dergelijke medische apparaten, vraagt u bij
de fabrikant van het medische apparaat na
of radiogolven van uw sleutel effect zullen
hebben op het apparaat.5)Stop de motor niet terwijl het voertuig
rijdt. Het is gevaarlijk de motor te stoppen
terwijl het voertuig rijdt om enige andere
reden dan een noodgeval. Het stoppen van
de motor terwijl het voertuig rijd resulteert
in een verminderde remkracht door het
verlies van de rembekrachtiging, hetgeen
een ongeluk en ernstig letsel kan
veroorzaken.
6)Neem de sleutel altijd mee als het
voertuig wordt verlaten, om te voorkomen
dat iemand onverhoeds gebruik van de
bedieningselementen maakt. Vergeet niet
de parkeerrem in te schakelen. Laat
kinderen nooit zonder toezicht in de auto
achter.
14
KENNISMAKING MET HET VOERTUIG

GEAVANCEERD
KEYLESS ENTRY
SYSTEEM
(indien aanwezig)
6)
Met de geavanceerde keyless-functie
kunt u de portieren, de achterklep en
de tankdop vergrendelen/ontgrendelen
of de achterklep openen als u de sleutel
bij u draagt.
BELANGRIJK Radiogolven van de
sleutel kunnen effect hebben op
medische apparaten zoals pacemakers:
alvorens de sleutel te gebruiken in de
nabijheid van mensen met dergelijke
medische apparaten, vraagt u bij de
fabrikant van het medische apparaat na
of radiogolven van uw sleutel effect
zullen hebben op het apparaat.
BELANGRIJK De functies van het
geavanceerde keyless entry systeem
kunnen worden gedeactiveerd om
mogelijke nadelige effecten voor
personen met een pacemaker of ander
medisch apparaat te voorkomen. Als
het systeem wordt uitgeschakeld, kunt
u de motor niet starten door de sleutel
bij u te dragen. Neem contact op met
het Fiat Servicenetwerk voor meer
informatie. Als het geavanceerdekeyless entry systeem is uitgeschakeld,
kunt u de motor via de volgende
procedure starten in het geval de
batterij van de sleutel leeg is.
BELANGRIJK
6)De werking van het herkenningssysteem
is afhankelijk van verschillende factoren,
zoals bijvoorbeeld elke interferentie van
elektromagnetische golven van externe
bronnen (bijv. mobiele telefoons), de
laadtoestand van de batterij in de
elektronische sleutel en de aanwezigheid
van metalen voorwerpen in de buurt van de
sleutel of het voertuig. In die gevallen is het
nog steeds mogelijk de portieren te
ontgrendelen met behulp van de metalen
baard in de elektronische sleutel (zie
beschrijving op de volgende pagina's).
BEVEILIGINGSALARM
VOERTUIG
(indien aanwezig)
STARTONDERBREKINGS
SYSTEEM
Door het startonderbrekingssysteem
kan de motor alleen worden gestart met
een sleutel die door het systeem wordt
herkend. Neem contact op met het Fiat
Servicenetwerk als u problemen heeft
met het startonderbrekingssysteem of
de sleutel.
Het systeem activeren: het systeem
wordt geactiveerd als het contact van
AAN naar UIT wordt gezet. Het
waarschuwingslampje
op het
instrumentenpaneel knippert om de
2 seconden totdat het systeem wordt
gedeactiveerd.
Het systeem deactiveren: het
systeem wordt gedeactiveerd als het
contact op AAN wordt gezet met de
correct geprogrammeerde sleutel. Het
waarschuwingslamp
brandt
ongeveer 3 seconden en schakelt dan
uit.
Als de motor niet start met de juiste
sleutel en als het waarschuwingslampje
blijft branden of knipperen,
probeert u het volgende:
controleer of de sleutel zich binnen
het werkingsbereik bevindt voor
15

KILOMETERTELLER /
DAGTELLER
U kunt de weergavemodus wijzigen van
kilometerteller in Dagteller A” en in
“Dagteller B”,en terug naar
kilometerteller door schakelaar 1
fig. 52 in te drukken terwijl een van de
modi wordt weergegeven. De gekozen
modus wordt weergegeven.
Als het contact is ingeschakeld op ACC
of UIT, kunnen de kilometerteller of
tripmeters niet worden weergegeven.
Als de schakelaar echter wordt
ingedrukt kan er echter per ongeluk
worden geschakeld tussen de
tripmeters of worden deze gereset
gedurende een periode van tien
minuten in de volgende gevallen:
nadat het contact op AAN is gezet;
nadat het portier aan
bestuurderskant is geopend.Trip meter
De dagteller kan de totale afstand van
twee afgelegde afstanden registreren.
Een wordt geregistreerd onder "Trip A"
en de andere onder "Trip B".
“Trip A” kan bijvoorbeeld de afstand
vanaf het vertrekpunt registreren en
“Trip B” de afstand vanaf de laatste
tankbeurt.
Gebruik deze meter om reisafstanden
bij te houden en brandstofverbruik te
berekenen.
Versies met Radio 7”: als de
gegevens van zuinig brandstofverbruik
worden gereset via de controle voor
zuinig brandstofverbruik, of als Trip A
wordt gerest met de dagteller als de
functie die synchroniseert met de
controle van zuinig brandstofverbruik
terwijl de dagteller is ingeschakeld, dan
resetten de gegeven van zuinig
energieverbruik en Trip A gelijktijdig.
OPMERKING Alleen de dagtellers
registreren tienden van kilometers
(miles).
Dagteller resetten
De dagteller wordt gewist als de
stroomtoevoer wordt onderbroken
(doorgebrande zekering of
losgekoppelde accu) of als het voertuig
meer dan 9999,9 km (mile) heeft
gereden.
VERLICHTING
INSTRUMENTENPANEEL
Aanpassing lichtintensiteit
De lichtintensiteit van het
instrumentenpaneel en de
dashboardverlichting kan worden
aangepast door knop 1 fig. 53 te
draaien:
de lichtintensiteit vermindertdoor
de knop naar links te draaien. Er is een
pieptoon hoorbaar als de knop naar de
maximale dimstand is gedraaid;
de lichtintensiteit verhoogtdoor
de knop naar rechts te draaien.
Verlichtingsdimmer annuleren
Draai de knop naar rechts totdat u een
pieptoon hoort terwijl het
instrumentenpaneel wordt gedimd met
het contact AAN. Als de zichtbaarheid
van het instrumentenpaneel wordt
verminderd vanwege verblinding door
5205020102-121-001
5305020102-121-001
53

BELANGRIJK Het
waarschuwingslampje op het
instrumentenpaneel gaat branden en er
verschijnt een speciaal bericht en/of er
klinkt een geluidssignaal, wanneer van
toepassing. Deze meldingen zijn korte
waarschuwingen en mogen vanwege
hun beknopte karakter niet worden
beschouwd als volledig en/of een
alternatief voor de informatie die is
opgenomen in het Instructieboek. Het
wordt daarom geadviseerd het
instructieboek altijd aandachtig te lezen.
Zie de informatie in dit hoofdstuk in de
gevallen dat een storing wordt gemeld.
BELANGRIJK De storingen die op het
display worden weergegeven, kunnen
worden onderverdeeld in twee
categorieën: ernstige storingen en
minder ernstige storingen. Ernstige
storingen worden langdurig herhaald
weergegeven. Minder ernstige
storingen worden kort herhaaldelijk
weergegeven. De herhaaldelijke
weergave op het display van beide
categorieën kan onderbroken worden.
De melding op het instrumentenpaneel
blijft branden tot de oorzaak van de
storing is verholpen.
Voertuigen met Radio 7”
De inhoud van de waarschuwingen
kunnen via het audiosysteem worden
geverifieerd.
Ga als volgt te werk:
als het waarschuwingslampje brandt,
selecteert u het pictogram
op het
home-scherm om het applicatiescherm
weer te geven;
selecteer “Waarschuwing”omde
huidige waarschuwingen weer te
geven;
selecteert de van toepassing zijnde
waarschuwing om de details te
bekijken.
56
KENNISMAKING MET HET INSTRUMENTENPANEEL
BERICHTEN LAMPJES ENONDERHOUDS
CONTROLE
(indien aanwezig)
Ga als volgt te werk:
selecteer het pictogramop het
startscherm om het applicatiescherm
weer te geven;
selecteer “Maintenance” (Onderhoud)
om het onderhoudsscherm weer te
geven;
schakel de tab en selecteer het item
dat u wilt wijzigen: “Scheduled”
(Gepland), “Tire rotation”
(Bandenrotatie), “Oil Change” (Olie
verversen) .
Resetmethode

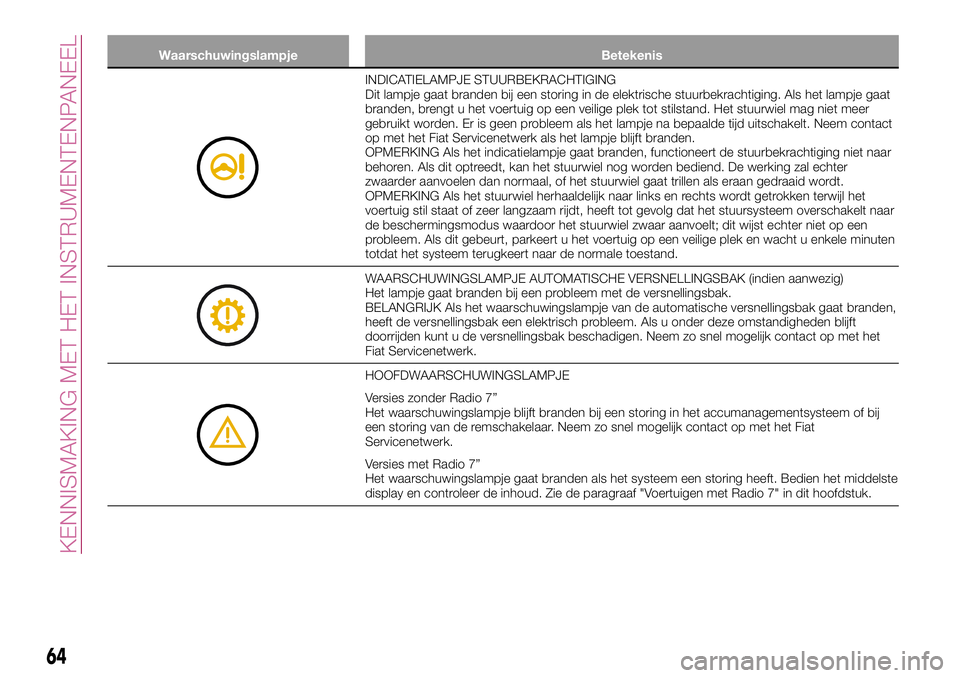

Waarschuwingslampje Betekenis
INDICATIELAMPJE STUURBEKRACHTIGING
Dit lampje gaat branden bij een storing in de elektrische stuurbekrachtiging. Als het lampje gaat
branden, brengt u het voertuig op een veilige plek tot stilstand. Het stuurwiel mag niet meer
gebruikt worden. Er is geen probleem als het lampje na bepaalde tijd uitschakelt. Neem contact
op met het Fiat Servicenetwerk als het lampje blijft branden.
OPMERKING Als het indicatielampje gaat branden, functioneert de stuurbekrachtiging niet naar
behoren. Als dit optreedt, kan het stuurwiel nog worden bediend. De werking zal echter
zwaarder aanvoelen dan normaal, of het stuurwiel gaat trillen als eraan gedraaid wordt.
OPMERKING Als het stuurwiel herhaaldelijk naar links en rechts wordt getrokken terwijl het
voertuig stil staat of zeer langzaam rijdt, heeft tot gevolg dat het stuursysteem overschakelt naar
de beschermingsmodus waardoor het stuurwiel zwaar aanvoelt; dit wijst echter niet op een
probleem. Als dit gebeurt, parkeert u het voertuig op een veilige plek en wacht u enkele minuten
totdat het systeem terugkeert naar de normale toestand.
WAARSCHUWINGSLAMPJE AUTOMATISCHE VERSNELLINGSBAK (indien aanwezig)
Het lampje gaat branden bij een probleem met de versnellingsbak.
BELANGRIJK Als het waarschuwingslampje van de automatische versnellingsbak gaat branden,
heeft de versnellingsbak een elektrisch probleem. Als u onder deze omstandigheden blijft
doorrijden kunt u de versnellingsbak beschadigen. Neem zo snel mogelijk contact op met het
Fiat Servicenetwerk.
HOOFDWAARSCHUWINGSLAMPJE
Versies zonder Radio 7”
Het waarschuwingslampje blijft branden bij een storing in het accumanagementsysteem of bij
een storing van de remschakelaar. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
Versies met Radio 7”
Het waarschuwingslampje gaat branden als het systeem een storing heeft. Bedien het middelste
display en controleer de inhoud. Zie de paragraaf "Voertuigen met Radio 7" in dit hoofdstuk.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL

BERICHT OP DISPLAY(versies met Radio 7”)
Als er een bericht op het middelste
display wordt weergegeven, treft u de
benodigde maatregelen (op een kalme
manier) in overeenstemming met het
weergegeven bericht.
Als de volgende berichten op het
middelste display worden
weergegeven, kan er sprake zijn van
een storing in een van de systemen van
het voertuig:
Hoge temperatuur
motorkoelvloeistof: wordt
weergegeven als de motorkoelvloeistof
zeer hoog is geworden.
Storing oplaadsysteem: wordt
weergegeven als het laadsysteem een
storing heeft.
Temperatuurwaarschuwing: het
volgende bericht wordt weergegeven
als de temperatuur rond het middelste
display erg hoog is. Het wordt
aanbevolen de temperatuur in de auto
of de temperatuur rond het middelste
display te verlagen door rechtstreeks
zonlicht te vermijden.
Breng het voertuig tot stilstand op een
veilige plek en neem contact op met het
Fiat Servicenetwerk.
WAARSCHUWINGSTOON
IS GEACTIVEERD
In de volgende gevallen wordt een
waarschuwingstoon geactiveerd:
Herinnering lampen aan;
Airbag/gordelspansysteem;
Actieve motorklep (indien aanwezig);
Contact niet uitgeschakeld (STOP);
Sleutel uit voertuig verwijderd;
Verzoekschakelaar inoperatief
(versies met geavanceerde keyless
functie);
Sleutel in bagageruimte
achtergelaten (versies met
geavanceerde keyless functie);
Sleutel in voertuig achtergelaten
(versies met geavanceerde keyless
functie);
Snelheidsalarm (indien aanwezig);
Waarschuwingstoon
bandenspanning (indien aanwezig);
Buitentemperatuur (indien aanwezig);
Elektronisch stuurslot;
Snelheidsbeperker (indien aanwezig);
Waarschuwing bij 120 km/u (indien
aanwezig).
BELANGRIJK
61)Manipuleer nooit de airbag/
gordelspansystemen en neem altijd
contact op met het Fiat Servicenetwerk
voor onderhoud en reparaties. Het zelf
onderhouden of manipuleren van de
systemen is gevaarlijk. Een airbag/
gordelspanner kan per ongeluk worden
geactiveerd of kapot gaan en resulteren in
ernstig letsel of overlijden.
62)Bestuur het voertuig niet als het
waarschuwingslampje van de actieve
motorkap brandt of knippert. Het is
gevaarlijk het voertuig te gebruiken terwijl
het waarschuwingslampje van de actieve
motorkap brandt of knippert, aangezien het
actieve motorkapmechanisme dan mogelijk
niet goed functioneert in het geval het
voertuig een voetganger zou raken.
70
KENNISMAKING MET HET INSTRUMENTENPANEEL

reden lager, zoals een bij een klapband
tijdens het rijden;
de snelheid van het voertuig is
ongeveer 15 km/u (ook als het voertuig
is gestopt) of de rijperiode is korter dan
5 minuten;
het voertuig rijdt over een zeer zware
weg of een gladde weg met ijsvorming;
veel stuurmanoeuvres en snel gas
geven/remmen wordt herhaald, zoals bij
een agressieve rijstijl op een bochtige
weg;
de belasting van een voertuig rust op
één band, zoals bij zware bagage aan
een kant van het voertuig;
de systeeminitialisatie is niet
uitgevoerd met de aangegeven
bandendruk.
Systeemfoutactivatie
Als het TPMS-waarschuwingslampje
knippert, kan er sprake zijn van een
systeemstoring. Neem contact op met
het Fiat Servicenetwerk.
Een systeemfoutactivatie kan in de
volgende gevallen optreden:
als zich in de buurt van het voertuig
apparatuur bevindt dat gebruikmaakt
van dezelfde radiofrequentie als van de
bandendruksensoren;
als zich in de buurt van het midden
van het dashboard een metalen
apparaat of niet-authentiek
navigatiesysteem bevindt dat deradiosignalen van de bandendruksensor
naar de ontvangstunit kan blokkeren;
als de volgende apparatuur in het
voertuig wordt gebruikt en
radio-interferentie veroorzaakt in de
ontvangstunit;
een digitaal apparaat zoals een pc;
een stoomomzetter zoals een
DC-AC-omvormer;
bij veel sneeuw of ijs op het voertuig,
met name rond de wielen;
als de batterijen van de
bandendruksensor leeg zijn;
als er een wiel zonder
bandendruksensor wordt gebruikt;
als er banden worden gebruikt die
zijn verstevigd met staaldraad in de
zijwanden;
als er sneeuwkettingen worden
gebruikt.
Banden en wielen
BELANGRIJK Pas bij het inspecteren of
aanpassen van de bandenspanning
geen overmatige kracht toe op het
kerngedeelte van de van de wielunit.
Het kerngedeelte kan beschadigd
raken.
Banden en wielen verwisselen
De volgende procedure stelt het TPMS
in staat een unieke ID-signaalcode van
een bandendruksensor te herkennen
wanneer banden of wielen wordenverwisseld, zoals het verwisselen van
en naar winterbanden.
BELANGRIJK Elke bandendruksensor
beschikt over een unieke
ID-signaalcode. De signaalcode moet
bij het TPMS worden geregistreerd
alvorens deze werkt. De eenvoudigste
manier om dit te doen is uw band en
registratie van de ID-signaalcode te
laten uitvoeren via een dealer van het
Fiat Servicenetwerk.
Banden verwisselen bij het Fiat
Servicenetwerk: Als uw banden
worden verwisseld door een dealer van
het Fiat Servicenetwerk, wordt de
registratie van de ID-signaalcode van
de bandenspanningsensor aldaar
uitgevoerd.
Banden verwisselen door uzelf: Als
u of iemand anders de banden
verwisselt, kunnen de volgende
stappen worden uitgevoerd voor de
registratie van de ID-signaalcode voor
het TPMS:
schakel nadat de banden zijn
verwisseld, het contact in (AAN), en
schakel het vervolgens naar ACC of
UIT;
wacht ongeveer 15 minuten;
bestuur het voertuig na ongeveer
15 minuten met een snelheid van
minimaal 25 km/u gedurende
10 minuten; de ID-signaalcode van de
79

CAMERA ACHTER
(PARKVIEW
ACHTERUITRIJ
CAMERA)
(uitsluitend versies met het Radio
7”-systeem)
WERKING
158)
29)
De camera bevindt zich op de
achterklep fig. 98.
Overschakeling naar weergave
achteruitkijkmonitor
Plaats de selectiehendel of de
versnellingspook naar achteruit (R) met
het contact op ON om naar de
weergave van de achteruitkijkmonitor
over te schakelen.
BELANGRIJK Let tijdens
parkeermanoeuvres in het bijzonder op
obstakels die zich boven of onder het
bereik van de camera kunnen
bevinden.
BELANGRIJK Wees altijd
buitengewoon voorzichtig en verifieer
met uw eigen ogen de daadwerkelijke
omstandigheden achter het voertuig.
Achteruitrijden terwijl u uitsluitend naar
het beeldscherm kijkt is gevaarlijk en
kan een ongeval of een botsing tegen
een voorwerp veroorzaken. De
achteruitkijkmonitor is slechts een
systeem dat u bij het achteruitrijden kan
helpen. De beelden op het
beeldscherm kunnen van de
werkelijkheid afwijken.
Als het beeldscherm koud is kunnen de
beelden over het beeldscherm of het
scherm lopen en minder scherp dan
normaal worden weergeven, waardoor
het moeilijker is om de omstandigheden
van de ruimte rondom het voertuig te
controleren. Wees altijd buitengewoon
voorzichtig en verifieer met uw eigen
ogen de daadwerkelijke
omstandigheden achter het voertuig.
BELANGRIJK Voer niet te veel kracht
uit op de camera. Daardoor zou u de
stand en de hoek van de camera
kunnen wijzigen. Probeer de camera
niet te demonteren, te wijzigen of te
9807040110-124-008
131
155)Monteer geen voorwerp/dop op de
rand van de vulopening die niet geschikt is
voor het voertuig. Het gebruik van
voorwerpen/doppen van het verkeerde
type kan de druk in de tank doen
toenemen, waardoor gevaarlijke situaties
kunnen ontstaan.
156)Breng geen open vuur of brandende
sigaretten in de buurt van de vulopening
van de tank: brandgevaar. Kom niet te
dicht met het gezicht bij de vulopening, om
geen schadelijke dampen in te ademen.
157)Maak geen gebruik van een mobiele
telefoon in de buurt van de benzinepomp:
brandgevaar.

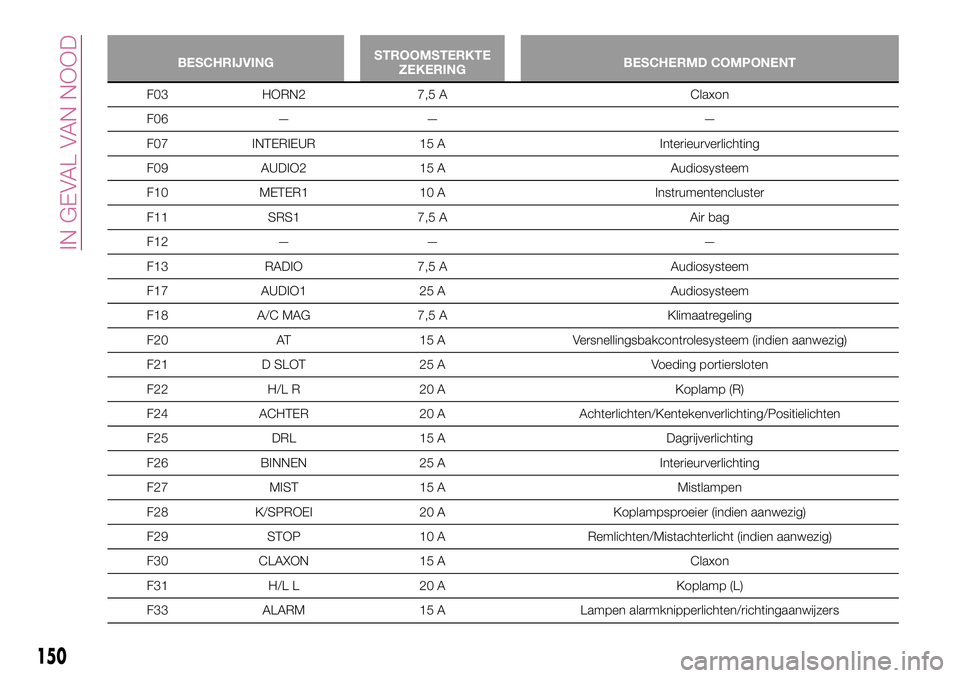

BESCHRIJVINGSTROOMSTERKTE
ZEKERINGBESCHERMD COMPONENT
F03 HORN2 7,5 A Claxon
F06 — — —
F07 INTERIEUR 15 A Interieurverlichting
F09 AUDIO2 15 A Audiosysteem
F10 METER1 10 A Instrumentencluster
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Audiosysteem
F17 AUDIO1 25 A Audiosysteem
F18 A/C MAG 7,5 A Klimaatregeling
F20 AT 15 A Versnellingsbakcontrolesysteem (indien aanwezig)
F21 D SLOT 25 A Voeding portiersloten
F22 H/L R 20 A Koplamp (R)
F24 ACHTER 20 A Achterlichten/Kentekenverlichting/Positielichten
F25 DRL 15 A Dagrijverlichting
F26 BINNEN 25 A Interieurverlichting
F27 MIST 15 A Mistlampen
F28 K/SPROEI 20 A Koplampsproeier (indien aanwezig)
F29 STOP 10 A Remlichten/Mistachterlicht (indien aanwezig)
F30 CLAXON 15 A Claxon
F31 H/L L 20 A Koplamp (L)
F33 ALARM 15 A Lampen alarmknipperlichten/richtingaanwijzers
150
IN GEVAL VAN NOOD
