FIAT 124 SPIDER 2018 Návod k použití a údržbě (in Czech)

HMOTNOSTI
Pohotovostní hmotnost: 1050 kg
179

ROZMĚRY
Rozměry jsou uvedeny v mm a platí pro vozidlo vybavené standardně dodávanými pneumatikami. Výška se měří při prázdném
vozidle.
OBJEM ZAVAZADLOVÉHO PROSTORU: 140 litrů
ABCDE F
4 055 (*) / 4 075 (**) 2 310 1 230 1 495 1 740 1 505
(*) Bez držáku SPZ.
(*) S držákem SPZ.
15610000555-122-333
180
TECHNICKÉ SPECIFIKACE

OBJEMY PROVOZNÍCH NÁPLNÍ
Položka Objem náplně
Palivová nádrž (l)45
Motorový olej (bez výměnného olejového filtru) (l) 3,2
Motorový olej (s výměnným olejovým filtrem) (l) 3,8
Chladicí kapalina (verze s manuální převodovkou (l)
7,2
(*)/ 6,7(**)
Chladicí kapalina (verze s automatickou převodovkou (l)
7,1(*)/ 6,5(**)
Olej manuální převodovky (l)2,1
Kapalina pro automatické převodovky (l) 7,5
Olej zadního diferenciálu (l)0,6
Kapalina LSD (l)0,6
Brzdová kapalina (a spojková kapalina) (l) 0,55
(*) Verze s řízením na levé straně.
(**) Verze s řízením na pravé straně.
181

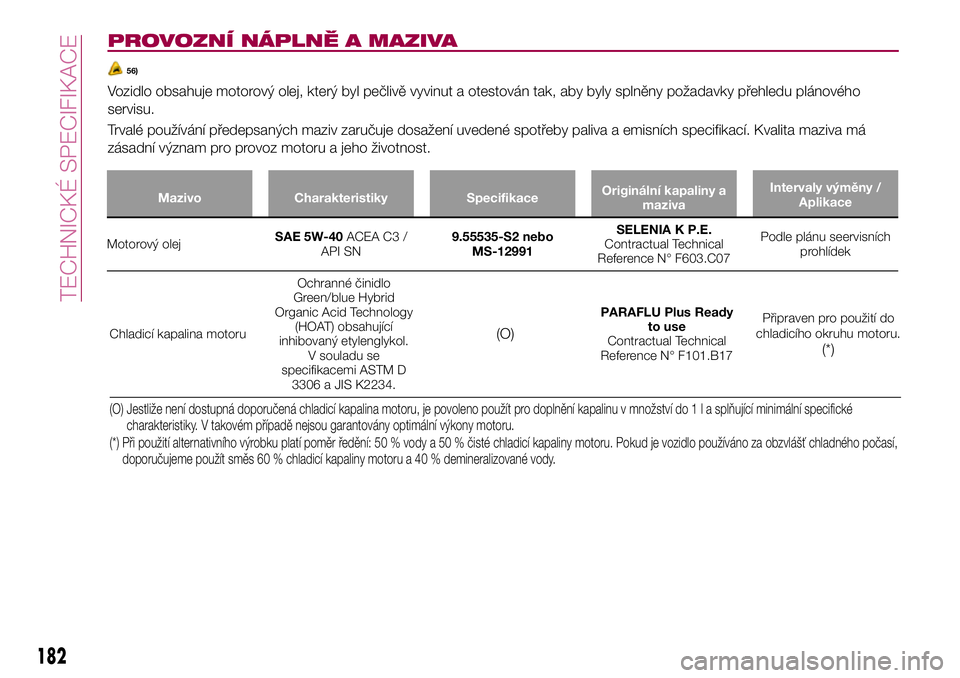

PROVOZNÍ NÁPLNĚ A MAZIVA
56)
Vozidlo obsahuje motorový olej, který byl pečlivě vyvinut a otestován tak, aby byly splněny požadavky přehledu plánového
servisu.
Trvalé používání předepsaných maziv zaručuje dosažení uvedené spotřeby paliva a emisních specifikací. Kvalita maziva má
zásadní význam pro provoz motoru a jeho životnost.
182
TECHNICKÉ SPECIFIKACE
Mazivo Charakteristiky SpecifikaceOriginální kapaliny a
maziva
Motorový olejSAE 5W-40ACEA C3 /
API SN9.55535-S2 nebo
MS-12991SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Podle plánu seervisních
prohlídek
Intervaly výměny /
Aplikace
Chladicí kapalina motoruOchranné činidlo
Green/blue Hybrid
Organic Acid Technology
(HOAT) obsahující
inhibovaný etylenglykol.
V souladu se
specifikacemi ASTM D
3306 a JIS K2234.(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference N° F101.B17Připraven pro použití do
chladicího okruhu motoru.
(*)
(O) Jestliže není dostupná doporučená chladicí kapalina motoru, je povoleno použít pro doplnění kapalinu v množství do1lasplňující minimální specifické
charakteristiky. V takovém případě nejsou garantovány optimální výkony motoru.
(*) Při použití alternativního výrobku platí poměr ředění: 50 % vody a 50 % čisté chladicí kapaliny motoru. Pokud je vozidlo používáno za obzvlášť chladného počasí,
doporučujeme použít směs 60 % chladicí kapaliny motoru a 40 % demineralizované vody.

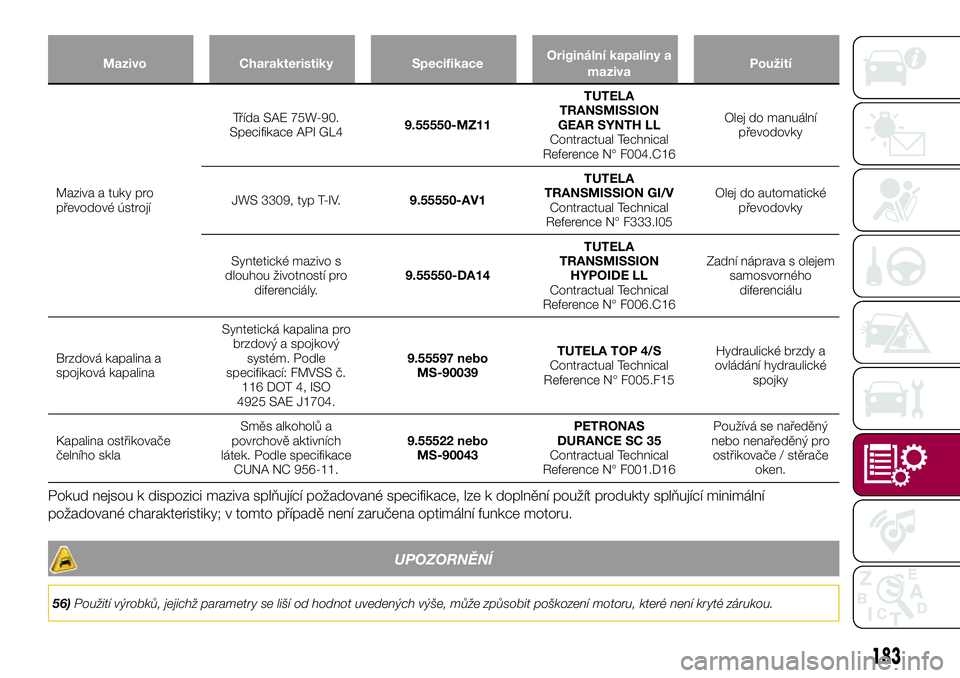

Mazivo Charakteristiky SpecifikaceOriginální kapaliny a
mazivaPoužití
Maziva a tuky pro
převodové ústrojíTřída SAE 75W-90.
Specifikace API GL49.55550-MZ11TUTELA
TRANSMISSION
GEAR SYNTH LL
Contractual Technical
Reference N° F004.C16Olej do manuální
převodovky
JWS 3309, typ T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference N° F333.I05Olej do automatické
převodovky
Syntetické mazivo s
dlouhou životností pro
diferenciály.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference N° F006.C16Zadní náprava s olejem
samosvorného
diferenciálu
Brzdová kapalina a
spojková kapalinaSyntetická kapalina pro
brzdový a spojkový
systém. Podle
specifikací: FMVSS č.
116 DOT 4, ISO
4925 SAE J1704.9.55597 nebo
MS-90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulické brzdy a
ovládání hydraulické
spojky
Kapalina ostřikovače
čelního sklaSměs alkoholů a
povrchově aktivních
látek. Podle specifikace
CUNA NC 956-11.9.55522 nebo
MS-90043PETRONAS
DURANCE SC 35
Contractual Technical
Reference N° F001.D16Používá se naředěný
nebo nenaředěný pro
ostřikovače / stěrače
oken.
Pokud nejsou k dispozici maziva splňující požadované specifikace, lze k doplnění použít produkty splňující minimální
požadované charakteristiky; v tomto případě není zaručena optimální funkce motoru.
UPOZORNĚNÍ
56)Použití výrobků, jejichž parametry se liší od hodnot uvedených výše, může způsobit poškození motoru, které není kryté zárukou.
183

VÝKON
Nejvyšší rychlost po zajetí vozidla.
Verze km/h
1.4 Turbo Multi Air 140HP215
184
TECHNICKÉ SPECIFIKACE

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v tabulce níže byly stanoveny na základě zkoušek typového schválení předepsaných
v konkrétních evropských směrnicích.
UPOZORNĚNÍ Typ trasy, dopravní podmínky, počasí, styl řízení, obecný stav vozidla, typ výbavy, zařízení a příslušenství, použití
klimatizačního systému, zatížení vozidla, přítomnost střešních nosičů a další situace, které nepříznivě ovlivňují aerodynamické
vlastnosti nebo zvyšují odpor větru, vedou k hodnotám spotřeby, které se liší od změřených hodnot. Spotřeba paliva se ustálí
po ujetí prvních 3 000 kilometrů.
SPOTŘEBA PALIVA PODLE PLATNÉ EVROPSKÉ SMĚRNICE (l/100 km)
Verze Město Mimo město Kombinovaná
1.4 Turbo Multi Air 140HP8,5 5,1 6,4
185

EMISE CO2
Hladina emisí CO2uvedená v následující tabulce platí pro kombinovanou spotřebu.
Verze EMISE CO2PODLE PLATNÉ EVROPSKÉ SMĚRNICE (g/km)
1.4 Turbo Multi Air 140HP148
186
TECHNICKÉ SPECIFIKACE

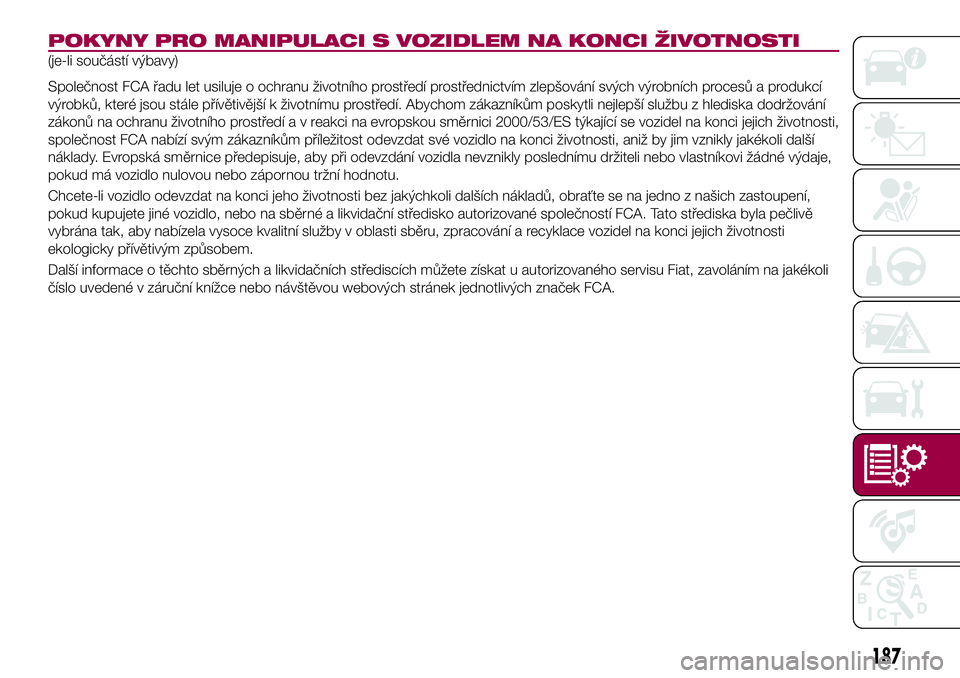

POKYNY PRO MANIPULACI S VOZIDLEM NA KONCI ŽIVOTNOSTI
(je-li součástí výbavy)
Společnost FCA řadu let usiluje o ochranu životního prostředí prostřednictvím zlepšování svých výrobních procesů a produkcí
výrobků, které jsou stále přívětivější k životnímu prostředí. Abychom zákazníkům poskytli nejlepší službu z hlediska dodržování
zákonů na ochranu životního prostředíavreakci na evropskou směrnici 2000/53/ES týkající se vozidel na konci jejich životnosti,
společnost FCA nabízí svým zákazníkům příležitost odevzdat své vozidlo na konci životnosti, aniž by jim vznikly jakékoli další
náklady. Evropská směrnice předepisuje, aby při odevzdání vozidla nevznikly poslednímu držiteli nebo vlastníkovi žádné výdaje,
pokud má vozidlo nulovou nebo zápornou tržní hodnotu.
Chcete-li vozidlo odevzdat na konci jeho životnosti bez jakýchkoli dalších nákladů, obraťte se na jedno z našich zastoupení,
pokud kupujete jiné vozidlo, nebo na sběrné a likvidační středisko autorizované společností FCA. Tato střediska byla pečlivě
vybrána tak, aby nabízela vysoce kvalitní služby v oblasti sběru, zpracování a recyklace vozidel na konci jejich životnosti
ekologicky přívětivým způsobem.
Další informace o těchto sběrných a likvidačních střediscích můžete získat u autorizovaného servisu Fiat, zavoláním na jakékoli
číslo uvedené v záruční knížce nebo návštěvou webových stránek jednotlivých značek FCA.
187

MULTIMÉDIA
Tato kapitola popisuje hlavní funkce
systémů Radio 3" a Radio 7", které
mohou být součástí výbavy vozidla.
TIPY, KONTROLY A VŠEOBECNÉ
INFORMACE...............189
RÁDIO 3”.................190
RÁDIO 7”.................196
