FIAT 124 SPIDER 2019 Libretto Uso Manutenzione (in Italian)

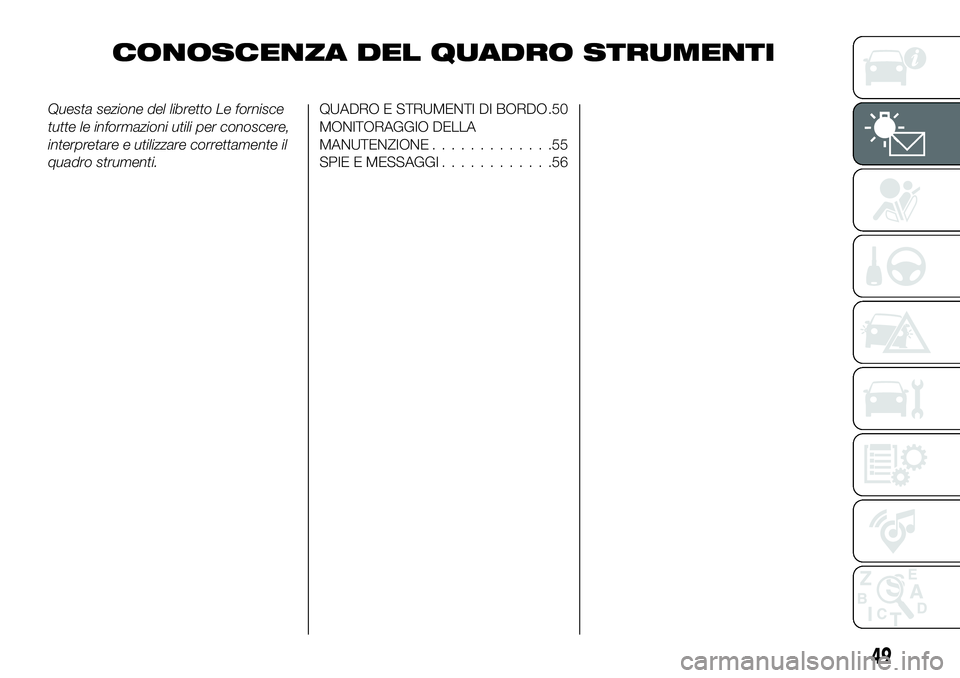

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente il
quadro strumenti.QUADRO E STRUMENTI DI BORDO .50
MONITORAGGIO DELLA
MANUTENZIONE.............55
SPIE E MESSAGGI............56
49

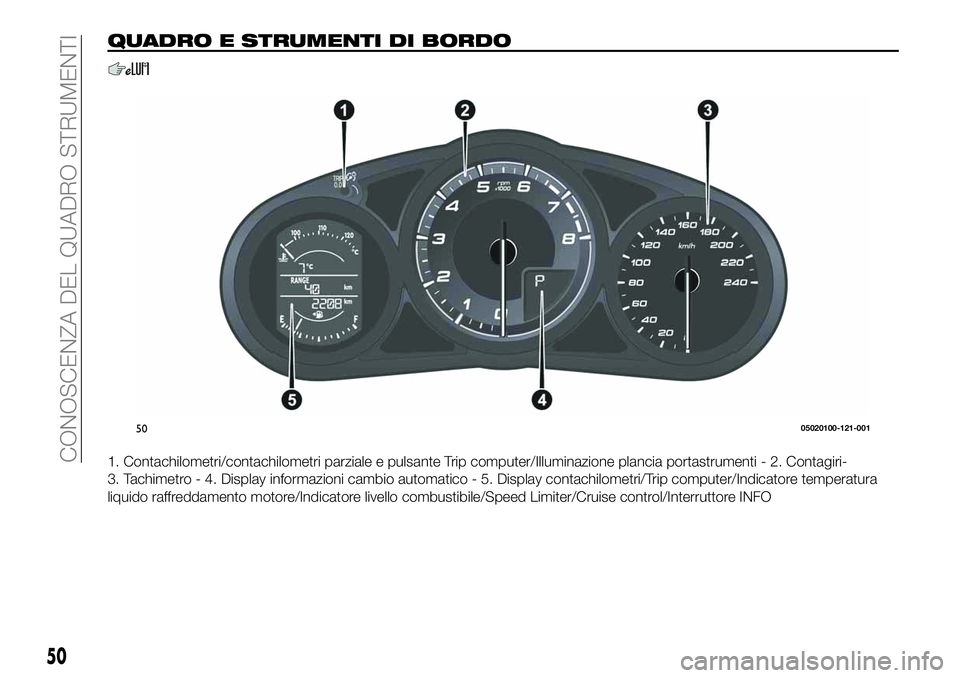

QUADRO E STRUMENTI DI BORDO
1. Contachilometri/contachilometri parziale e pulsante Trip computer/Illuminazione plancia portastrumenti - 2. Contagiri-
3. Tachimetro - 4. Display informazioni cambio automatico - 5. Display contachilometri/Trip computer/Indicatore temperatura
liquido raffreddamento motore/Indicatore livello combustibile/Speed Limiter/Cruise control/Interruttore INFO
5005020100-121-001
50
CONOSCENZA DEL QUADRO STRUMENTI

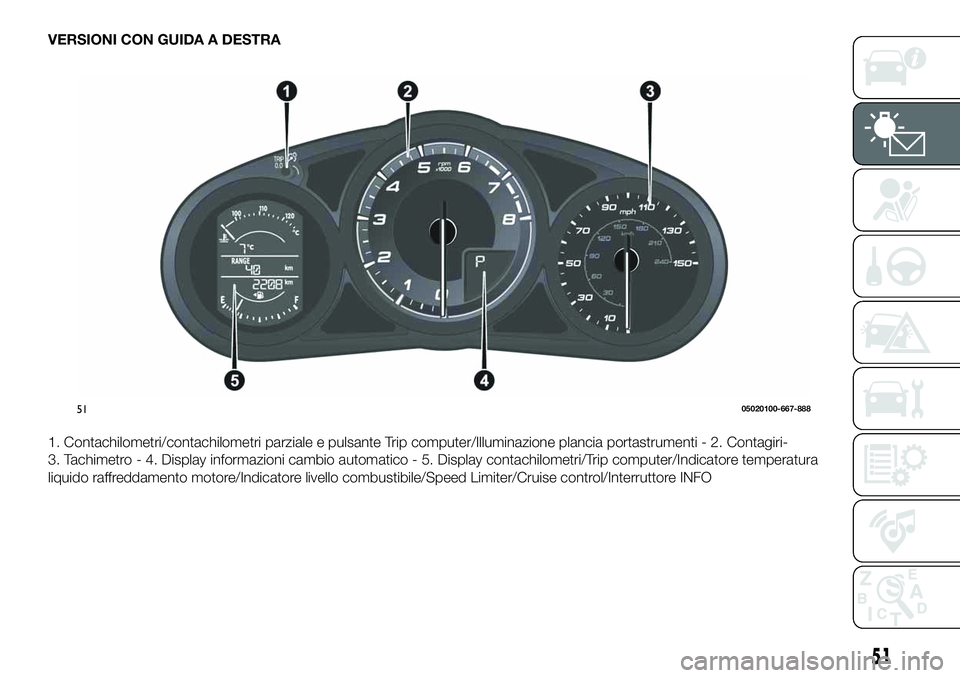

VERSIONI CON GUIDA A DESTRA
1. Contachilometri/contachilometri parziale e pulsante Trip computer/Illuminazione plancia portastrumenti - 2. Contagiri-
3. Tachimetro - 4. Display informazioni cambio automatico - 5. Display contachilometri/Trip computer/Indicatore temperatura
liquido raffreddamento motore/Indicatore livello combustibile/Speed Limiter/Cruise control/Interruttore INFO
5105020100-667-888
51

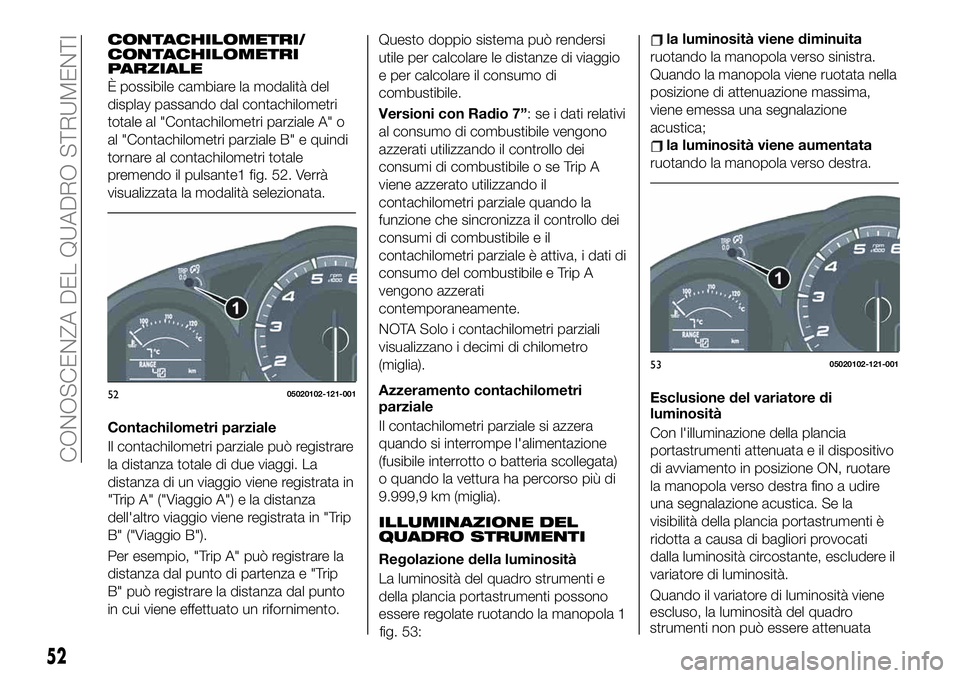

CONTACHILOMETRI/
CONTACHILOMETRI
PARZIALE
È possibile cambiare la modalità del
display passando dal contachilometri
totale al "Contachilometri parziale A" o
al "Contachilometri parziale B" e quindi
tornare al contachilometri totale
premendo il pulsante1 fig. 52. Verrà
visualizzata la modalità selezionata.
Contachilometri parziale
Il contachilometri parziale può registrare
la distanza totale di due viaggi. La
distanza di un viaggio viene registrata in
"Trip A" ("Viaggio A") e la distanza
dell'altro viaggio viene registrata in "Trip
B" ("Viaggio B").
Per esempio, "Trip A" può registrare la
distanza dal punto di partenza e "Trip
B" può registrare la distanza dal punto
in cui viene effettuato un rifornimento.Questo doppio sistema può rendersi
utile per calcolare le distanze di viaggio
e per calcolare il consumo di
combustibile.
Versioni con Radio 7”: se i dati relativi
al consumo di combustibile vengono
azzerati utilizzando il controllo dei
consumi di combustibile o se Trip A
viene azzerato utilizzando il
contachilometri parziale quando la
funzione che sincronizza il controllo dei
consumi di combustibile e il
contachilometri parziale è attiva, i dati di
consumo del combustibile e Trip A
vengono azzerati
contemporaneamente.
NOTA Solo i contachilometri parziali
visualizzano i decimi di chilometro
(miglia).
Azzeramento contachilometri
parziale
Il contachilometri parziale si azzera
quando si interrompe l'alimentazione
(fusibile interrotto o batteria scollegata)
o quando la vettura ha percorso più di
9.999,9 km (miglia).
ILLUMINAZIONE DEL
QUADRO STRUMENTI
Regolazione della luminosità
La luminosità del quadro strumenti e
della plancia portastrumenti possono
essere regolate ruotando la manopola 1
fig. 53:
la luminosità viene diminuita
ruotando la manopola verso sinistra.
Quando la manopola viene ruotata nella
posizione di attenuazione massima,
viene emessa una segnalazione
acustica;
la luminosità viene aumentata
ruotando la manopola verso destra.
Esclusione del variatore di
luminosità
Con l'illuminazione della plancia
portastrumenti attenuata e il dispositivo
di avviamento in posizione ON, ruotare
la manopola verso destra fino a udire
una segnalazione acustica. Se la
visibilità della plancia portastrumenti è
ridotta a causa di bagliori provocati
dalla luminosità circostante, escludere il
variatore di luminosità.
Quando il variatore di luminosità viene
5205020102-121-001
5305020102-121-001
52
CONOSCENZA DEL QUADRO STRUMENTI
escluso, la luminosità del quadro
strumenti non può essere attenuata

anche se le luci di posizione sono
accese. Quando il variatore di
luminosità viene escluso, lo schermo
del display resta costantemente nella
modalità schermo diurno.

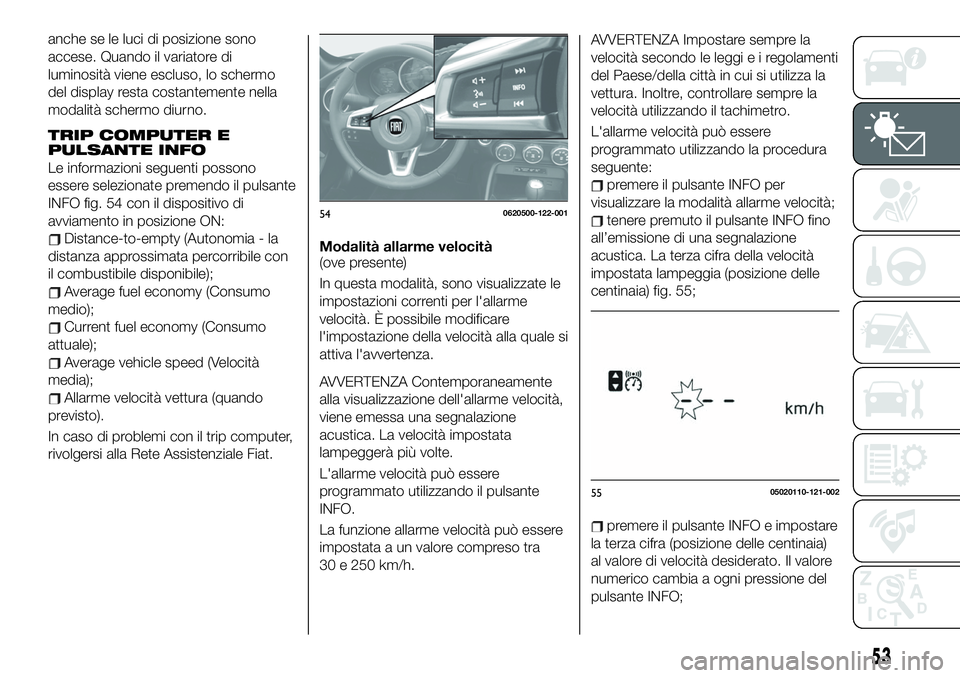

TRIP COMPUTER E
PULSANTE INFO
Le informazioni seguenti possono
essere selezionate premendo il pulsante
INFO fig. 54 con il dispositivo di
avviamento in posizione ON:
Distance-to-empty (Autonomia - la
distanza approssimata percorribile con
il combustibile disponibile);
Average fuel economy (Consumo
medio);
Current fuel economy (Consumo
attuale);
Average vehicle speed (Velocità
media);
Allarme velocità vettura (quando
previsto).
In caso di problemi con il trip computer,
rivolgersi alla Rete Assistenziale Fiat.Modalità allarme velocità
(ove presente)
In questa modalità, sono visualizzate le
impostazioni correnti per l'allarme
velocità. È possibile modificare
l'impostazione della velocità alla quale si
attiva l'avvertenza.AVVERTENZA Contemporaneamente
alla visualizzazione dell'allarme velocità,
viene emessa una segnalazione
acustica. La velocità impostata
lampeggerà più volte.
L'allarme velocità può essere
programmato utilizzando il pulsante
INFO.
La funzione allarme velocità può essere
impostata a un valore compreso tra
30 e 250 km/h.
AVVERTENZA Impostare sempre la
velocità secondo le leggieiregolamenti
del Paese/della città in cui si utilizza la
vettura. Inoltre, controllare sempre la
velocità utilizzando il tachimetro.
L'allarme velocità può essere
programmato utilizzando la procedura
seguente:
premere il pulsante INFO per
visualizzare la modalità allarme velocità;
tenere premuto il pulsante INFO fino
all’emissione di una segnalazione
acustica. La terza cifra della velocità
impostata lampeggia (posizione delle
centinaia) fig. 55;
premere il pulsante INFO e impostare
la terza cifra (posizione delle centinaia)
al valore di velocità desiderato. Il valore
numerico cambia a ogni pressione del
pulsante INFO;
540620500-122-001
5505020110-121-002
53

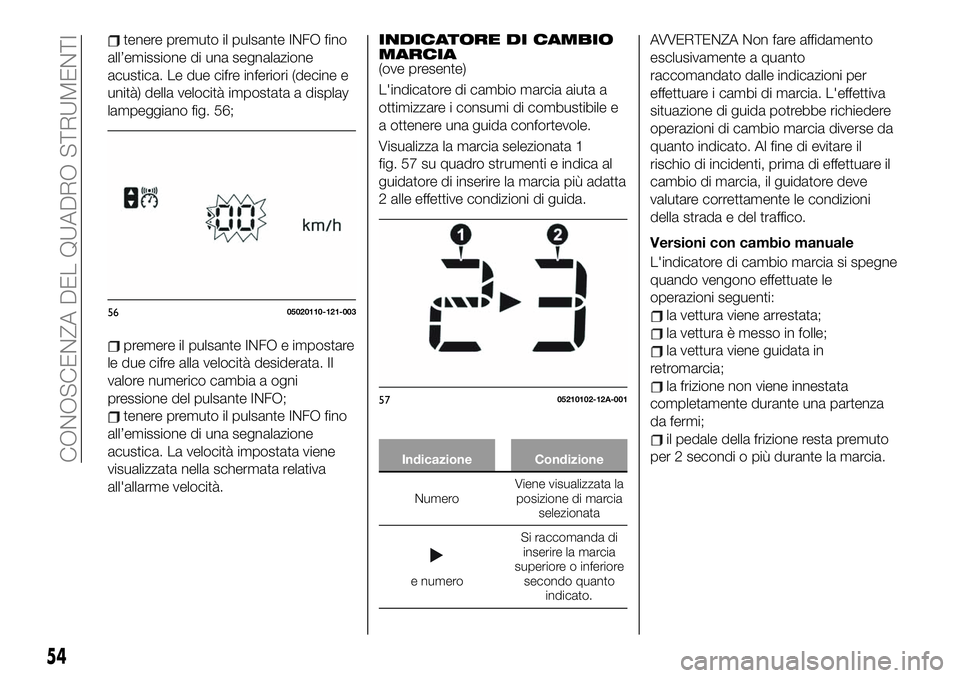

tenere premuto il pulsante INFO fino
all’emissione di una segnalazione
acustica. Le due cifre inferiori (decine e
unità) della velocità impostata a display
lampeggiano fig. 56;
premere il pulsante INFO e impostare
le due cifre alla velocità desiderata. Il
valore numerico cambia a ogni
pressione del pulsante INFO;
tenere premuto il pulsante INFO fino
all’emissione di una segnalazione
acustica. La velocità impostata viene
visualizzata nella schermata relativa
all'allarme velocità.
INDICATORE DI CAMBIO
MARCIA
(ove presente)
L'indicatore di cambio marcia aiuta a
ottimizzare i consumi di combustibile e
a ottenere una guida confortevole.
Visualizza la marcia selezionata 1
fig. 57 su quadro strumenti e indica al
guidatore di inserire la marcia più adatta
2 alle effettive condizioni di guida.
Indicazione Condizione
NumeroViene visualizzata la
posizione di marcia
selezionata
e numeroSi raccomanda di
inserire la marcia
superiore o inferiore
secondo quanto
indicato.
AVVERTENZA Non fare affidamento
esclusivamente a quanto
raccomandato dalle indicazioni per
effettuare i cambi di marcia. L'effettiva
situazione di guida potrebbe richiedere
operazioni di cambio marcia diverse da
quanto indicato. Al fine di evitare il
rischio di incidenti, prima di effettuare il
cambio di marcia, il guidatore deve
valutare correttamente le condizioni
della strada e del traffico.
Versioni con cambio manuale
L'indicatore di cambio marcia si spegne
quando vengono effettuate le
operazioni seguenti:
la vettura viene arrestata;
la vettura è messo in folle;
la vettura viene guidata in
retromarcia;
la frizione non viene innestata
completamente durante una partenza
da fermi;
il pedale della frizione resta premuto
per 2 secondi o più durante la marcia.
5605020110-121-003
5705210102-12A-001
54
CONOSCENZA DEL QUADRO STRUMENTI

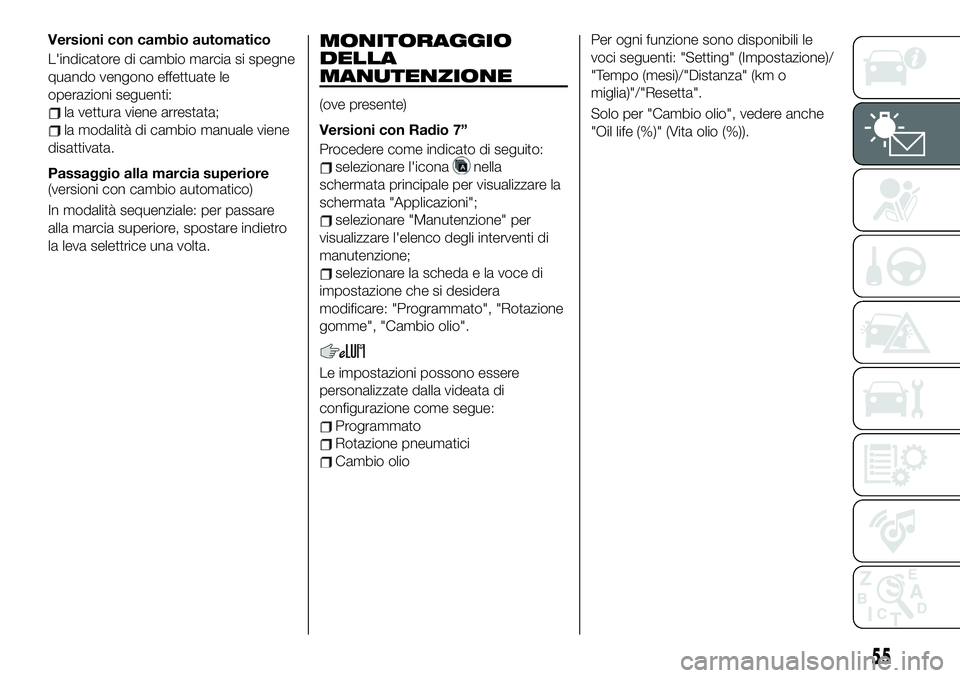

Versioni con cambio automatico
L'indicatore di cambio marcia si spegne
quando vengono effettuate le
operazioni seguenti:
la vettura viene arrestata;
la modalità di cambio manuale viene
disattivata.
Passaggio alla marcia superiore
(versioni con cambio automatico)
In modalità sequenziale: per passare
alla marcia superiore, spostare indietro
la leva selettrice una volta.
MONITORAGGIO
DELLA
MANUTENZIONE
(ove presente)
Versioni con Radio 7”
Procedere come indicato di seguito:
selezionare l'iconanella
schermata principale per visualizzare la
schermata "Applicazioni";
selezionare "Manutenzione" per
visualizzare l'elenco degli interventi di
manutenzione;
selezionare la scheda e la voce di
impostazione che si desidera
modificare: "Programmato", "Rotazione
gomme", "Cambio olio".
Le impostazioni possono essere
personalizzate dalla videata di
configurazione come segue:
Programmato
Rotazione pneumatici
Cambio olioPer ogni funzione sono disponibili le
voci seguenti: "Setting" (Impostazione)/
"Tempo (mesi)/"Distanza" (km o
miglia)"/"Resetta".
Solo per "Cambio olio", vedere anche
"Oil life (%)" (Vita olio (%)).
55

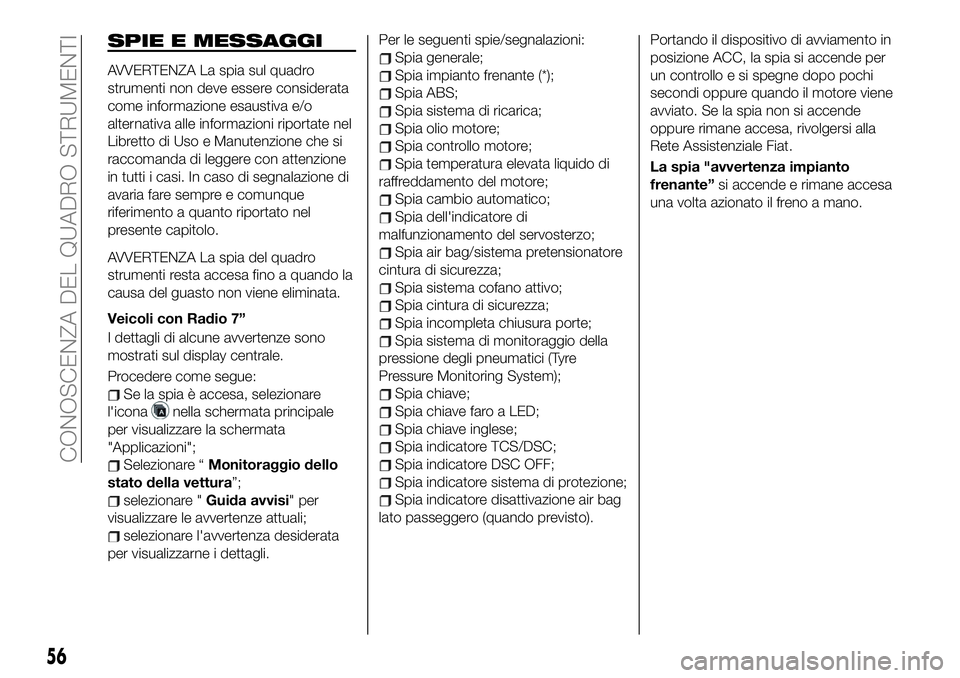

SPIE E MESSAGGI
AVVERTENZA La spia sul quadro
strumenti non deve essere considerata
come informazione esaustiva e/o
alternativa alle informazioni riportate nel
Libretto di Uso e Manutenzione che si
raccomanda di leggere con attenzione
in tutti i casi. In caso di segnalazione di
avaria fare sempre e comunque
riferimento a quanto riportato nel
presente capitolo.
AVVERTENZA La spia del quadro
strumenti resta accesa fino a quando la
causa del guasto non viene eliminata.
Veicoli con Radio 7”
I dettagli di alcune avvertenze sono
mostrati sul display centrale.
Procedere come segue:
Se la spia è accesa, selezionare
l'icona
nella schermata principale
per visualizzare la schermata
"Applicazioni";
Selezionare “Monitoraggio dello
stato della vettura”;
selezionare "Guida avvisi" per
visualizzare le avvertenze attuali;
selezionare l'avvertenza desiderata
per visualizzarne i dettagli.Per le seguenti spie/segnalazioni:
Spia generale;
Spia impianto frenante (*);
Spia ABS;
Spia sistema di ricarica;
Spia olio motore;
Spia controllo motore;
Spia temperatura elevata liquido di
raffreddamento del motore;
Spia cambio automatico;
Spia dell'indicatore di
malfunzionamento del servosterzo;
Spia air bag/sistema pretensionatore
cintura di sicurezza;
Spia sistema cofano attivo;
Spia cintura di sicurezza;
Spia incompleta chiusura porte;
Spia sistema di monitoraggio della
pressione degli pneumatici (Tyre
Pressure Monitoring System);
Spia chiave;
Spia chiave faro a LED;
Spia chiave inglese;
Spia indicatore TCS/DSC;
Spia indicatore DSC OFF;
Spia indicatore sistema di protezione;
Spia indicatore disattivazione air bag
lato passeggero (quando previsto).Portando il dispositivo di avviamento in
posizione ACC, la spia si accende per
un controllo e si spegne dopo pochi
secondi oppure quando il motore viene
avviato. Se la spia non si accende
oppure rimane accesa, rivolgersi alla
Rete Assistenziale Fiat.
La spia "avvertenza impianto
frenante”si accende e rimane accesa
una volta azionato il freno a mano.
56
CONOSCENZA DEL QUADRO STRUMENTI

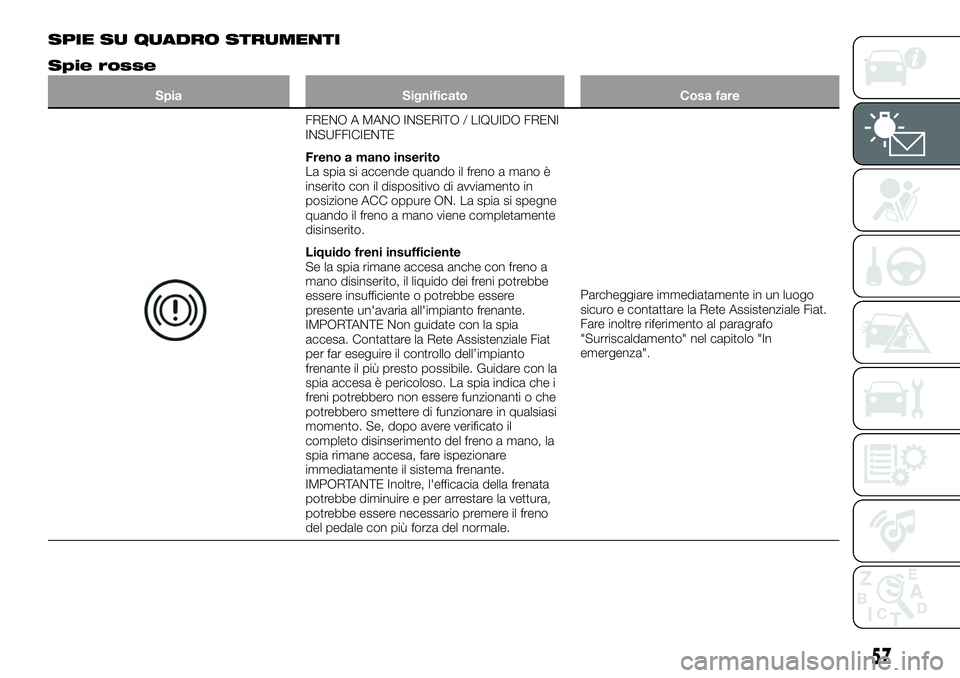

SPIE SU QUADRO STRUMENTI
Spie rosse
Spia Significato Cosa fare
FRENO A MANO INSERITO / LIQUIDO FRENI
INSUFFICIENTE
Freno a mano inserito
La spia si accende quando il freno a mano è
inserito con il dispositivo di avviamento in
posizione ACC oppure ON. La spia si spegne
quando il freno a mano viene completamente
disinserito.
Liquido freni insufficiente
Se la spia rimane accesa anche con freno a
mano disinserito, il liquido dei freni potrebbe
essere insufficiente o potrebbe essere
presente un'avaria all'impianto frenante.
IMPORTANTE Non guidate con la spia
accesa. Contattare la Rete Assistenziale Fiat
per far eseguire il controllo dell’impianto
frenante il più presto possibile. Guidare con la
spia accesa è pericoloso. La spia indica che i
freni potrebbero non essere funzionanti o che
potrebbero smettere di funzionare in qualsiasi
momento. Se, dopo avere verificato il
completo disinserimento del freno a mano, la
spia rimane accesa, fare ispezionare
immediatamente il sistema frenante.
IMPORTANTE Inoltre, l'efficacia della frenata
potrebbe diminuire e per arrestare la vettura,
potrebbe essere necessario premere il freno
del pedale con più forza del normale.Parcheggiare immediatamente in un luogo
sicuro e contattare la Rete Assistenziale Fiat.
Fare inoltre riferimento al paragrafo
"Surriscaldamento" nel capitolo "In
emergenza".
57

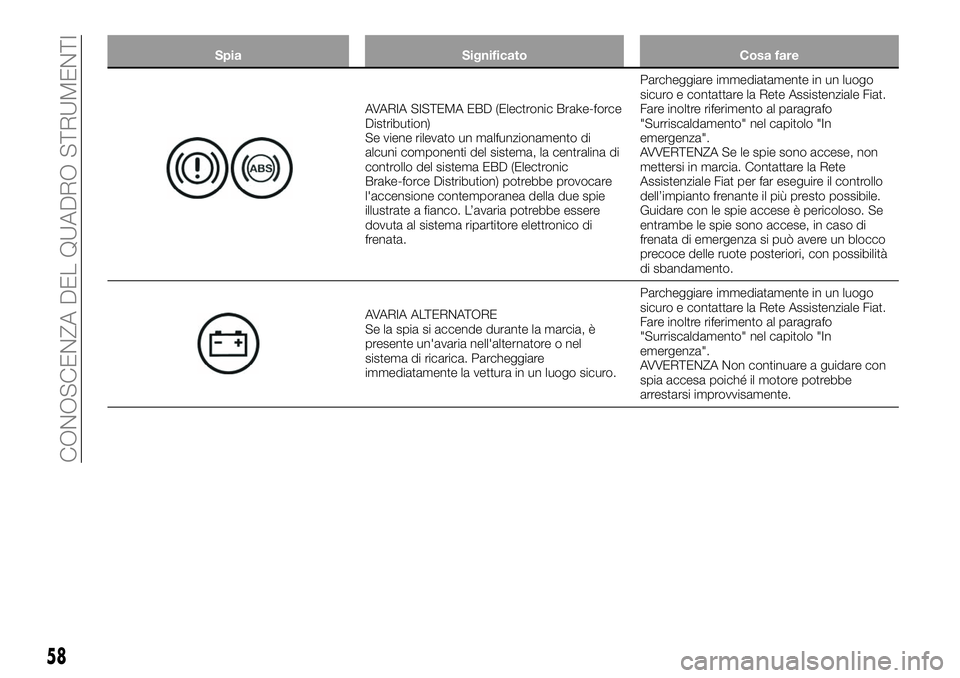

Spia Significato Cosa fare
AVARIA SISTEMA EBD (Electronic Brake-force
Distribution)
Se viene rilevato un malfunzionamento di
alcuni componenti del sistema, la centralina di
controllo del sistema EBD (Electronic
Brake-force Distribution) potrebbe provocare
l'accensione contemporanea della due spie
illustrate a fianco. L’avaria potrebbe essere
dovuta al sistema ripartitore elettronico di
frenata.Parcheggiare immediatamente in un luogo
sicuro e contattare la Rete Assistenziale Fiat.
Fare inoltre riferimento al paragrafo
"Surriscaldamento" nel capitolo "In
emergenza".
AVVERTENZA Se le spie sono accese, non
mettersi in marcia. Contattare la Rete
Assistenziale Fiat per far eseguire il controllo
dell’impianto frenante il più presto possibile.
Guidare con le spie accese è pericoloso. Se
entrambe le spie sono accese, in caso di
frenata di emergenza si può avere un blocco
precoce delle ruote posteriori, con possibilità
di sbandamento.
AVARIA ALTERNATORE
Se la spia si accende durante la marcia, è
presente un'avaria nell'alternatore o nel
sistema di ricarica. Parcheggiare
immediatamente la vettura in un luogo sicuro.Parcheggiare immediatamente in un luogo
sicuro e contattare la Rete Assistenziale Fiat.
Fare inoltre riferimento al paragrafo
"Surriscaldamento" nel capitolo "In
emergenza".
AVVERTENZA Non continuare a guidare con
spia accesa poiché il motore potrebbe
arrestarsi improvvisamente.
58
CONOSCENZA DEL QUADRO STRUMENTI
