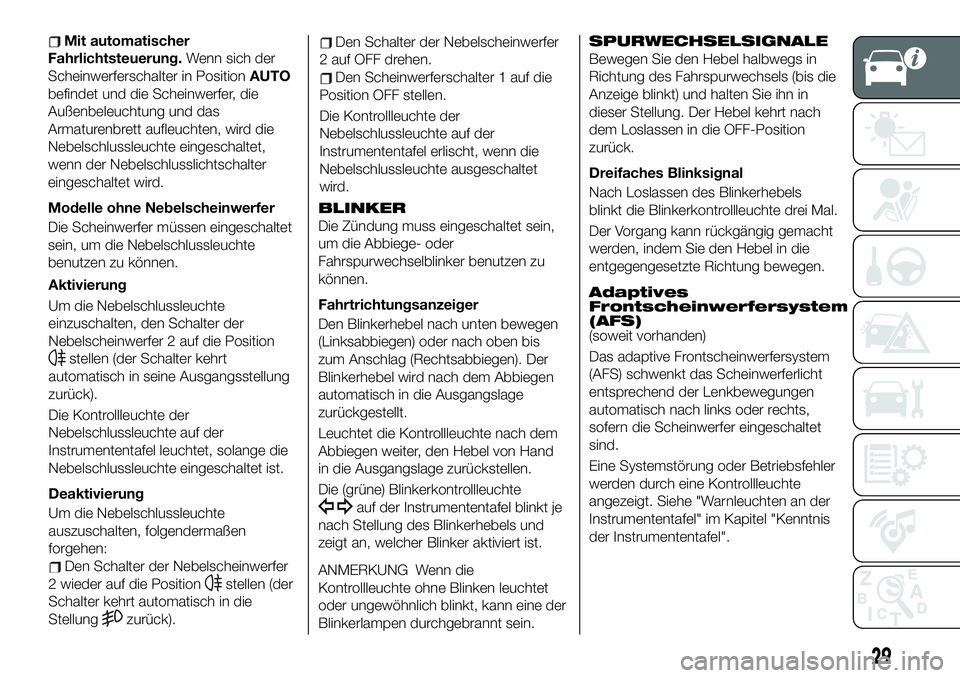

Mit automatischer
Fahrlichtsteuerung.Wenn sich der
Scheinwerferschalter in PositionAUTO
befindet und die Scheinwerfer, die
Außenbeleuchtung und das
Armaturenbrett aufleuchten, wird die
Nebelschlussleuchte eingeschaltet,
wenn der Nebelschlusslichtschalter
eingeschaltet wird.
Modelle ohne Nebelscheinwerfer
Die Scheinwerfer müssen eingeschaltet
sein, um die Nebelschlussleuchte
benutzen zu können.
Aktivierung
Um die Nebelschlussleuchte
einzuschalten, den Schalter der
Nebelscheinwerfer 2 auf die Position
stellen (der Schalter kehrt
automatisch in seine Ausgangsstellung
zurück).
Die Kontrollleuchte der
Nebelschlussleuchte auf der
Instrumententafel leuchtet, solange die
Nebelschlussleuchte eingeschaltet ist.
Deaktivierung
Um die Nebelschlussleuchte
auszuschalten, folgendermaßen
forgehen:
Den Schalter der Nebelscheinwerfer
2 wieder auf die Position
stellen (der
Schalter kehrt automatisch in die
Stellung
zurück).
Den Schalter der Nebelscheinwerfer
2 auf OFF drehen.
Den Scheinwerferschalter 1 auf die
Position OFF stellen.
Die Kontrollleuchte der
Nebelschlussleuchte auf der
Instrumententafel erlischt, wenn die
Nebelschlussleuchte ausgeschaltet
wird.
BLINKER
Die Zündung muss eingeschaltet sein,
um die Abbiege- oder
Fahrspurwechselblinker benutzen zu
können.
Fahrtrichtungsanzeiger
Den Blinkerhebel nach unten bewegen
(Linksabbiegen) oder nach oben bis
zum Anschlag (Rechtsabbiegen). Der
Blinkerhebel wird nach dem Abbiegen
automatisch in die Ausgangslage
zurückgestellt.
Leuchtet die Kontrollleuchte nach dem
Abbiegen weiter, den Hebel von Hand
in die Ausgangslage zurückstellen.
Die (grüne) Blinkerkontrollleuchte
auf der Instrumententafel blinkt je
nach Stellung des Blinkerhebels und
zeigt an, welcher Blinker aktiviert ist.
ANMERKUNG Wenn die
Kontrollleuchte ohne Blinken leuchtet
oder ungewöhnlich blinkt, kann eine der
Blinkerlampen durchgebrannt sein.
29
SPURWECHSELSIGNALE
Bewegen Sie den Hebel halbwegs in
Richtung des Fahrspurwechsels (bis die
Anzeige blinkt) und halten Sie ihn in
dieser Stellung. Der Hebel kehrt nach
dem Loslassen in die OFF-Position
zurück.
Dreifaches Blinksignal
Nach Loslassen des Blinkerhebels
blinkt die Blinkerkontrollleuchte drei Mal.
Der Vorgang kann rückgängig gemacht
werden, indem Sie den Hebel in die
entgegengesetzte Richtung bewegen.
Adaptives
Frontscheinwerfersystem
(AFS)
(soweit vorhanden)
Das adaptive Frontscheinwerfersystem
(AFS) schwenkt das Scheinwerferlicht
entsprechend der Lenkbewegungen
automatisch nach links oder rechts,
sofern die Scheinwerfer eingeschaltet
sind.
Eine Systemstörung oder Betriebsfehler
werden durch eine Kontrollleuchte
angezeigt. Siehe "Warnleuchten an der
Instrumententafel" im Kapitel "Kenntnis
der Instrumententafel".

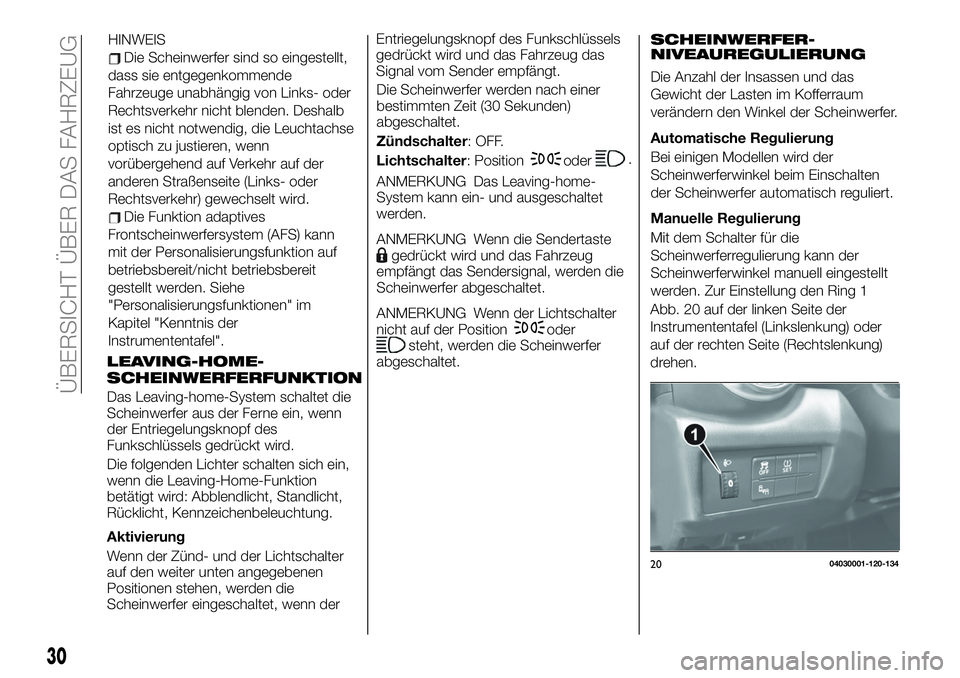

HINWEIS
Die Scheinwerfer sind so eingestellt,
dass sie entgegenkommende
Fahrzeuge unabhängig von Links- oder
Rechtsverkehr nicht blenden. Deshalb
ist es nicht notwendig, die Leuchtachse
optisch zu justieren, wenn
vorübergehend auf Verkehr auf der
anderen Straßenseite (Links- oder
Rechtsverkehr) gewechselt wird.
Die Funktion adaptives
Frontscheinwerfersystem (AFS) kann
mit der Personalisierungsfunktion auf
betriebsbereit/nicht betriebsbereit
gestellt werden. Siehe
"Personalisierungsfunktionen" im
Kapitel "Kenntnis der
Instrumententafel".
SCHEINWERFER-
NIVEAUREGULIERUNG
Die Anzahl der Insassen und das
Gewicht der Lasten im Kofferraum
verändern den Winkel der Scheinwerfer.
Automatische Regulierung
Bei einigen Modellen wird der
Scheinwerferwinkel beim Einschalten
der Scheinwerfer automatisch reguliert.
Manuelle Regulierung
Mit dem Schalter für die
Scheinwerferregulierung kann der
Scheinwerferwinkel manuell eingestellt
werden. Zur Einstellung den Ring 1
Abb. 20 auf der linken Seite der
Instrumententafel (Linkslenkung) oder
auf der rechten Seite (Rechtslenkung)
drehen.
2004030001-120-134
30
ÜBERSICHT ÜBER DAS FAHRZEUG
LEAVING-HOME-
SCHEINWERFERFUNKTION
Das Leaving-home-System schaltet die
Scheinwerfer aus der Ferne ein, wenn
der Entriegelungsknopf des
Funkschlüssels gedrückt wird.
Die folgenden Lichter schalten sich ein,
wenn die Leaving-Home-Funktion
betätigt wird: Abblendlicht, Standlicht,
Rücklicht, Kennzeichenbeleuchtung.
Aktivierung
Wenn der Zünd- und der Lichtschalter
auf den weiter unten angegebenen
Positionen stehen, werden die
Scheinwerfer eingeschaltet, wenn derEntriegelungsknopf des Funkschlüssels
gedrückt wird und das Fahrzeug das
Signal vom Sender empfängt.
Die Scheinwerfer werden nach einer
bestimmten Zeit (30 Sekunden)
abgeschaltet.
Zündschalter: OFF.
Lichtschalter: Position
oder.
ANMERKUNG Das Leaving-home-
System kann ein- und ausgeschaltet
werden.
ANMERKUNG Wenn die Sendertaste
gedrückt wird und das Fahrzeug
empfängt das Sendersignal, werden die
Scheinwerfer abgeschaltet.
ANMERKUNG Wenn der Lichtschalter
nicht auf der Position
odersteht, werden die Scheinwerfer
abgeschaltet.

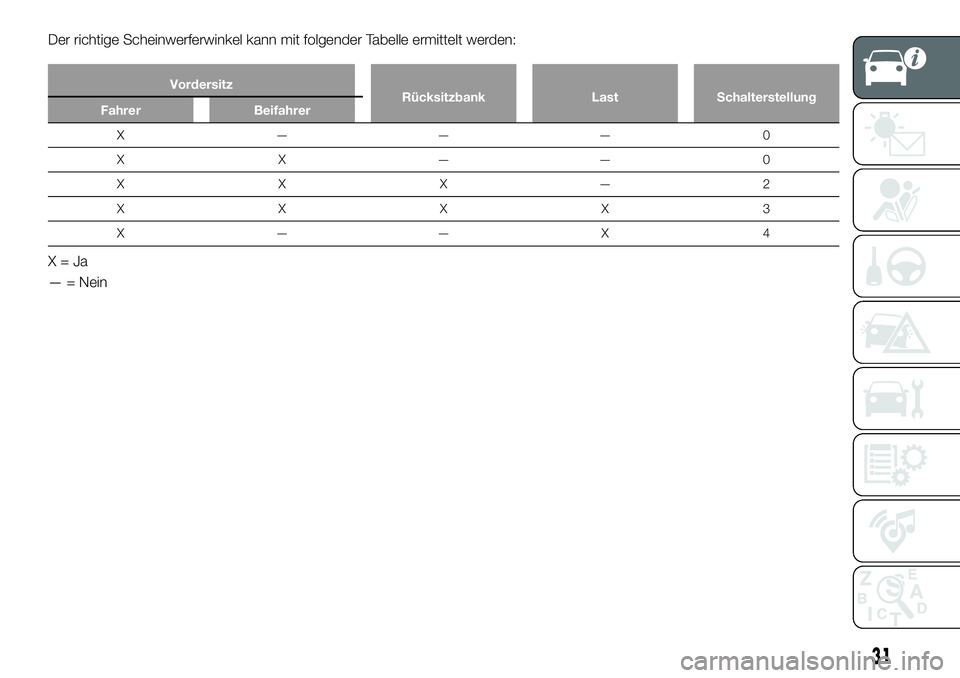

Der richtige Scheinwerferwinkel kann mit folgender Tabelle ermittelt werden:
Vordersitz
Rücksitzbank Last Schalterstellung
Fahrer Beifahrer
X ——— 0
XX——0
XXX—2
XXXX3
X——X 4
X=Ja
— = Nein
31

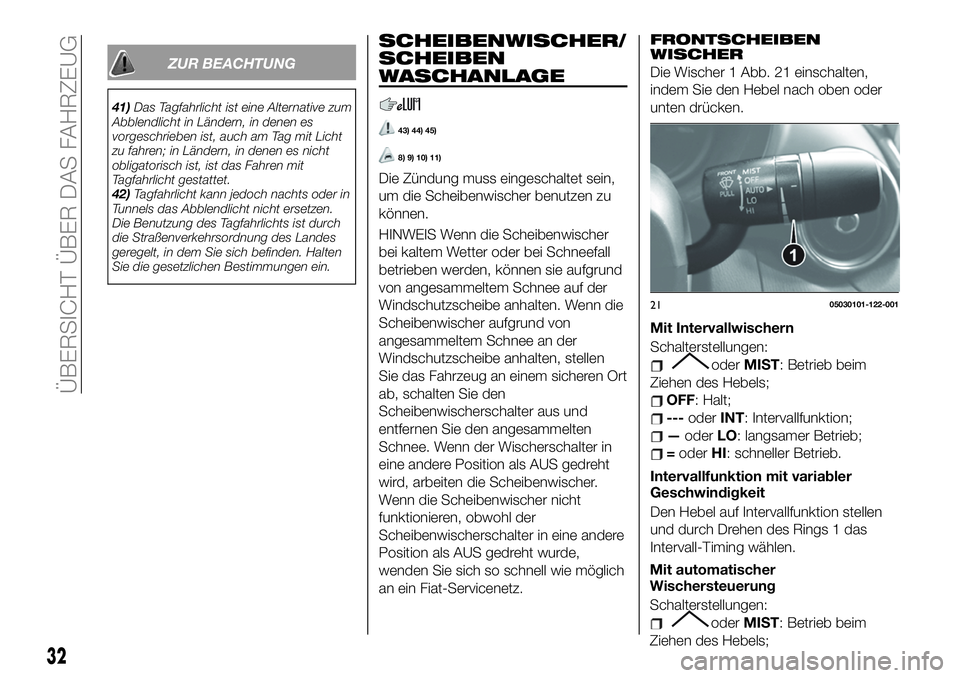

ZUR BEACHTUNG
41)Das Tagfahrlicht ist eine Alternative zum
Abblendlicht in Ländern, in denen es
vorgeschrieben ist, auch am Tag mit Licht
zu fahren; in Ländern, in denen es nicht
obligatorisch ist, ist das Fahren mit
Tagfahrlicht gestattet.
42)Tagfahrlicht kann jedoch nachts oder in
Tunnels das Abblendlicht nicht ersetzen.
Die Benutzung des Tagfahrlichts ist durch
die Straßenverkehrsordnung des Landes
geregelt, in dem Sie sich befinden. Halten
Sie die gesetzlichen Bestimmungen ein.
SCHEIBENWISCHER/
SCHEIBEN
WASCHANLAGE
43) 44) 45)
8) 9) 10) 11)
Die Zündung muss eingeschaltet sein,
um die Scheibenwischer benutzen zu
können.
HINWEIS Wenn die Scheibenwischer
bei kaltem Wetter oder bei Schneefall
betrieben werden, können sie aufgrund
von angesammeltem Schnee auf der
Windschutzscheibe anhalten. Wenn die
Scheibenwischer aufgrund von
angesammeltem Schnee an der
Windschutzscheibe anhalten, stellen
Sie das Fahrzeug an einem sicheren Ort
ab, schalten Sie den
Scheibenwischerschalter aus und
entfernen Sie den angesammelten
Schnee. Wenn der Wischerschalter in
eine andere Position als AUS gedreht
wird, arbeiten die Scheibenwischer.
Wenn die Scheibenwischer nicht
funktionieren, obwohl der
Scheibenwischerschalter in eine andere
Position als AUS gedreht wurde,
wenden Sie sich so schnell wie möglich
an ein Fiat-Servicenetz.
FRONTSCHEIBEN
WISCHER
Die Wischer 1 Abb. 21 einschalten,
indem Sie den Hebel nach oben oder
unten drücken.
Mit Intervallwischern
Schalterstellungen:
oderMIST: Betrieb beim
Ziehen des Hebels;
OFF: Halt;
---oderINT: Intervallfunktion;
—oderLO: langsamer Betrieb;
=oderHI: schneller Betrieb.
Intervallfunktion mit variabler
Geschwindigkeit
Den Hebel auf Intervallfunktion stellen
und durch Drehen des Rings 1 das
Intervall-Timing wählen.
2105030101-122-001
32
ÜBERSICHT ÜBER DAS FAHRZEUG
Mit automatischer
Wischersteuerung
Schalterstellungen:
oderMIST: Betrieb beim
Ziehen des Hebels;

OFF: Halt;
AUTO: automatische Steuerung;
—oderLO: langsamer Betrieb;
=oderHI: schneller Betrieb.
Automatische Wischersteuerung
Wenn der Wischer auf die Position
AUTOgestellt ist, erkennt der
Regensensor die Niederschlagsmenge
auf der Windschutzscheibe und
schaltet die Wischer automatisch ein
und aus (Aus/Intervall/langsam/schnell).
Einstellen der
Regensensorempfindlichkeit
Die Empfindlichkeit des Regensensors
kann durch Drehen des Schalters auf
dem Wischerhebel eingestellt werden.
Drehen Sie aus der (mittleren)
Normalstellung den Schalter 1
Abb. 21 nach unten, um die
Empfindlichkeit (+) zu erhöhen
(schnelleres Ansprechen) oder nach
oben für geringere Empfindlichkeit (-)
(langsameres Ansprechen).
Wenn der Wischerhebel sich in der
StellungAUTObefindet und die
Zündung EIN geschaltet ist, könnten die
Wischer sich in folgenden Fällen
automatisch in Bewegung setzen:
die Windschutzscheibe oberhalb des
Regensensor wird berührt oder mit
einem Tuch abgewischt;
die Windschutzscheibe wird innen
oder außen mit der Hand berührt oder
von einem Gegenstand getroffen.
Wird der automatische Wischerhebel
beim Fahren vonOFFaufAUTO
gestellt, werden die
Windschutzscheibenwischer einmal
aktiviert, danach wischen sie in
Funktion der Regenintensität.
Die automatische Wischersteuerung
könnte nicht funktionieren, wenn die
Temperatur des Regensensors niedriger
als ca. -10 °C oder höher als ca. 85°C
ist.
Wenn die Windschutzscheibe mit
wasserabweisenden Mitteln besprüht
wird, kann der Regensensor eventuell
nicht die Regenintensität richtig
erkennen und die automatische
Wischersteuerung arbeitet fehlerhaft.
Wenn Schmutz oder Fremdkörper (wie
Eis oder salzhaltige Stoffe) an der
Windschutzscheibe oberhalb des
Regensensor haften oder die Scheibe
vereist ist, können sich die Wischer
automatisch einschalten.
Sind die Wischer nicht in der Lage,
Schmutz, Eis oder Fremdkörper zu
entfernen, wird die automatische
Wischersteuerung abgeschaltet. In
diesem Fall den Wischerhebel auf die
langsame oder schnelle Wischerstufe
für Handbetrieb stellen oder Eis,
Schmutz und Fremdkörper von Handentfernen, um den automatischen
Wischerbetrieb wieder herzustellen.
WINDSCHUTZSCHEIBEN-
WASCHANLAGE
Den Hebel zu sich heranziehen und in
dieser Stellung halten, um die
Waschflüssigkeit auf die Scheibe zu
sprühen.
HINWEIS Wird die
Scheibenwaschanlage eingeschaltet,
ohne dass die Scheibenwischer aktiviert
sind, wischen diese einige Male.
Falls der Wischer nicht funktioniert, den
Waschflüssigkeitsstand kontrollieren. Ist
der Flüssigkeitsstand normal bitte einen
Fiat-Servicenetz aufsuchen.
33
Wenn der automatische Wischerhebel
in StellungAUTObelassen wird,
können die Wischer automatisch durch
starke Lichtquellen, elektromagnetische
Wellen oder Infrarot-Licht aktiviert
werden, da der Regensensor einen
optischen Sensor benutzt.
Es ist daher ratsam, den
Auto-Wischerhebel auf die Position
OFFzu stellen, wenn das Fahrzeug
nicht bei Regenwetter gefahren wird.
Die automatische Wischerfunktion kann
abgeschaltet werden.

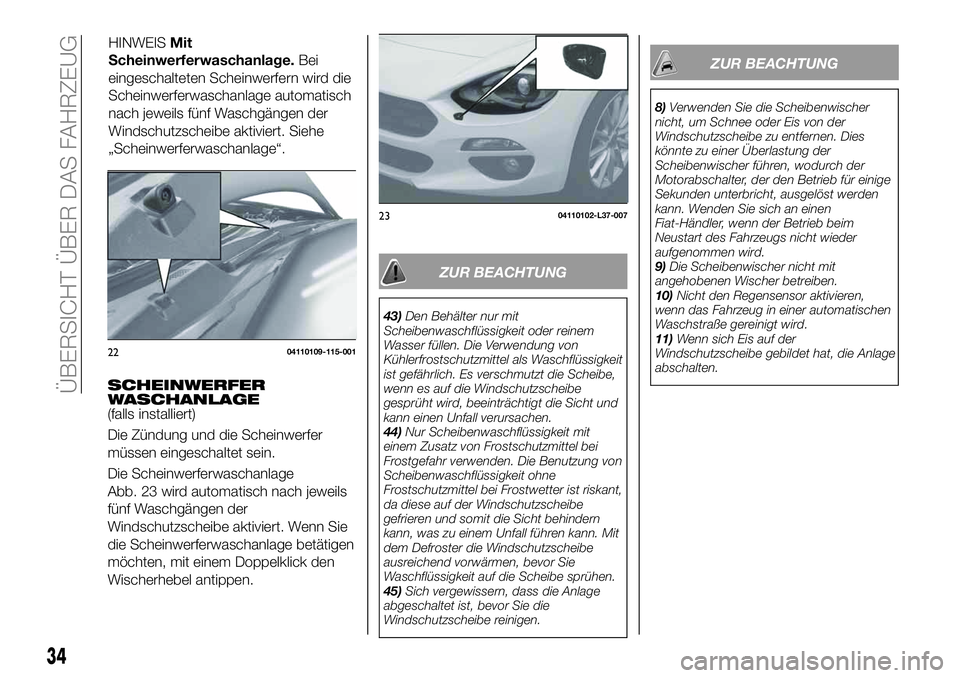

SCHEINWERFER
WASCHANLAGE
(falls installiert)
Die Zündung und die Scheinwerfer
müssen eingeschaltet sein.
Die Scheinwerferwaschanlage
Abb. 23 wird automatisch nach jeweils
fünf Waschgängen der
Windschutzscheibe aktiviert. Wenn Sie
die Scheinwerferwaschanlage betätigen
möchten, mit einem Doppelklick den
Wischerhebel antippen.
ZUR BEACHTUNG
43)Den Behälter nur mit
Scheibenwaschflüssigkeit oder reinem
Wasser füllen. Die Verwendung von
Kühlerfrostschutzmittel als Waschflüssigkeit
ist gefährlich. Es verschmutzt die Scheibe,
wenn es auf die Windschutzscheibe
gesprüht wird, beeinträchtigt die Sicht und
kann einen Unfall verursachen.
44)Nur Scheibenwaschflüssigkeit mit
einem Zusatz von Frostschutzmittel bei
Frostgefahr verwenden. Die Benutzung von
Scheibenwaschflüssigkeit ohne
Frostschutzmittel bei Frostwetter ist riskant,
da diese auf der Windschutzscheibe
gefrieren und somit die Sicht behindern
kann, was zu einem Unfall führen kann. Mit
dem Defroster die Windschutzscheibe
ausreichend vorwärmen, bevor Sie
Waschflüssigkeit auf die Scheibe sprühen.
45)Sich vergewissern, dass die Anlage
abgeschaltet ist, bevor Sie die
Windschutzscheibe reinigen.
ZUR BEACHTUNG
8)Verwenden Sie die Scheibenwischer
nicht, um Schnee oder Eis von der
Windschutzscheibe zu entfernen. Dies
könnte zu einer Überlastung der
Scheibenwischer führen, wodurch der
Motorabschalter, der den Betrieb für einige
Sekunden unterbricht, ausgelöst werden
kann. Wenden Sie sich an einen
Fiat-Händler, wenn der Betrieb beim
Neustart des Fahrzeugs nicht wieder
aufgenommen wird.
9)Die Scheibenwischer nicht mit
angehobenen Wischer betreiben.
10)Nicht den Regensensor aktivieren,
wenn das Fahrzeug in einer automatischen
Waschstraße gereinigt wird.
11)Wenn sich Eis auf der
Windschutzscheibe gebildet hat, die Anlage
abschalten.
2204110109-115-001
2304110102-L37-007
34
ÜBERSICHT ÜBER DAS FAHRZEUG
HINWEISMit
Scheinwerferwaschanlage.Bei
eingeschalteten Scheinwerfern wird die
Scheinwerferwaschanlage automatisch
nach jeweils fünf Waschgängen der
Windschutzscheibe aktiviert. Siehe
„Scheinwerferwaschanlage“.

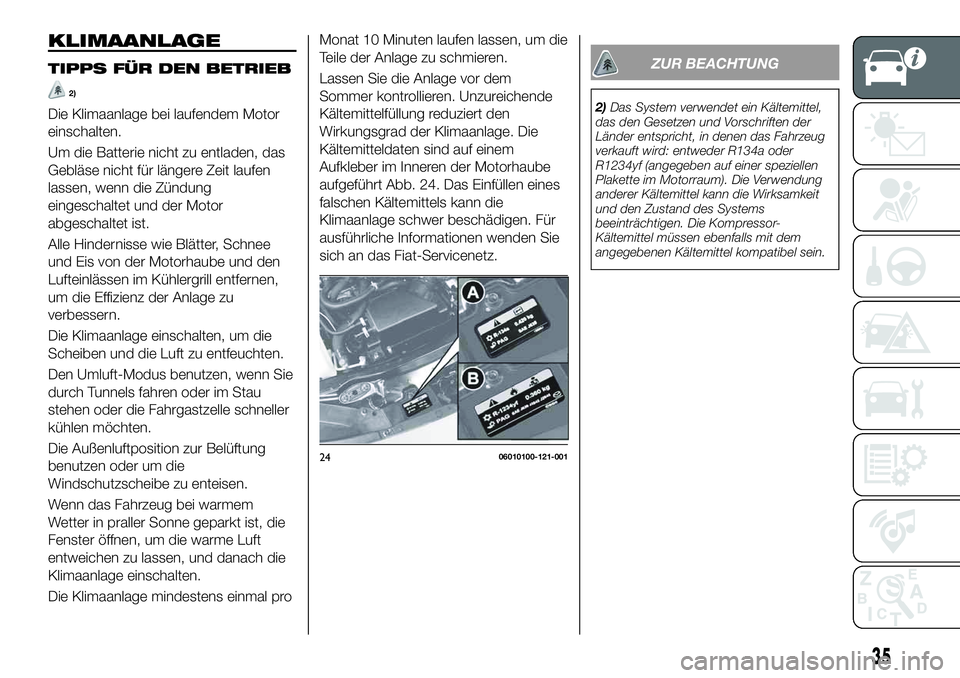

KLIMAANLAGE
TIPPS FÜR DEN BETRIEB
2)
Die Klimaanlage bei laufendem Motor
einschalten.
Um die Batterie nicht zu entladen, das
Gebläse nicht für längere Zeit laufen
lassen, wenn die Zündung
eingeschaltet und der Motor
abgeschaltet ist.
Alle Hindernisse wie Blätter, Schnee
und Eis von der Motorhaube und den
Lufteinlässen im Kühlergrill entfernen,
um die Effizienz der Anlage zu
verbessern.
Die Klimaanlage einschalten, um die
Scheiben und die Luft zu entfeuchten.
Den Umluft-Modus benutzen, wenn Sie
durch Tunnels fahren oder im Stau
stehen oder die Fahrgastzelle schneller
kühlen möchten.
Die Außenluftposition zur Belüftung
benutzen oder um die
Windschutzscheibe zu enteisen.
Wenn das Fahrzeug bei warmem
Wetter in praller Sonne geparkt ist, die
Fenster öffnen, um die warme Luft
entweichen zu lassen, und danach die
Klimaanlage einschalten.
Die Klimaanlage mindestens einmal proMonat 10 Minuten laufen lassen, um die
Teile der Anlage zu schmieren.
Lassen Sie die Anlage vor dem
Sommer kontrollieren. Unzureichende
Kältemittelfüllung reduziert den
Wirkungsgrad der Klimaanlage. Die
Kältemitteldaten sind auf einem
Aufkleber im Inneren der Motorhaube
aufgeführt Abb. 24. Das Einfüllen eines
falschen Kältemittels kann die
Klimaanlage schwer beschädigen. Für
ausführliche Informationen wenden Sie
sich an das Fiat-Servicenetz.
ZUR BEACHTUNG
2)Das System verwendet ein Kältemittel,
das den Gesetzen und Vorschriften der
Länder entspricht, in denen das Fahrzeug
verkauft wird: entweder R134a oder
R1234yf (angegeben auf einer speziellen
Plakette im Motorraum). Die Verwendung
anderer Kältemittel kann die Wirksamkeit
und den Zustand des Systems
beeinträchtigen. Die Kompressor-
Kältemittel müssen ebenfalls mit dem
angegebenen Kältemittel kompatibel sein.
2406010100-121-001
35

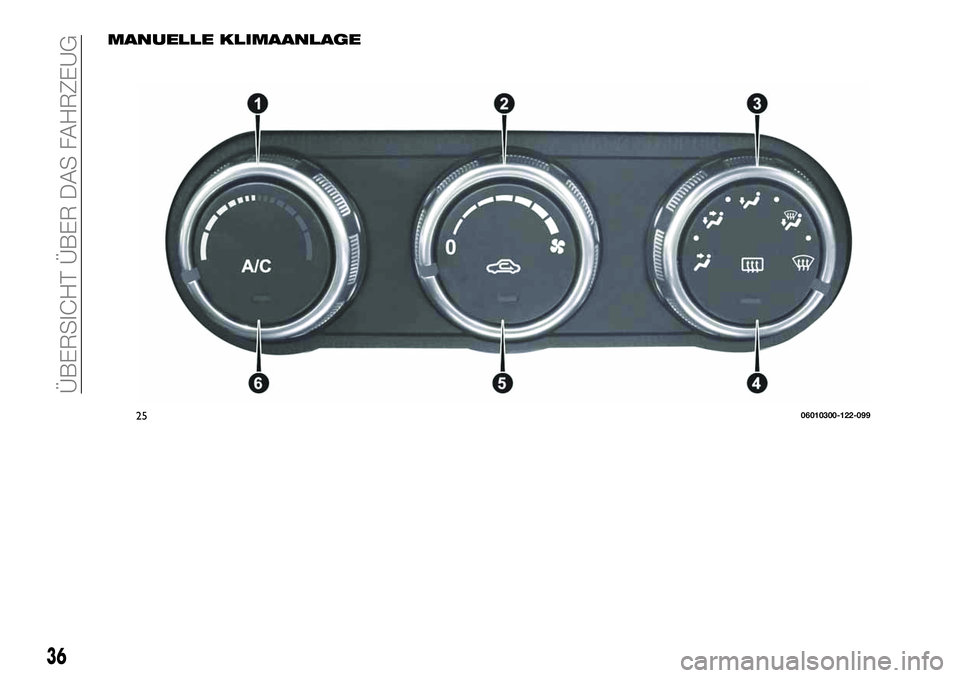

MANUELLE KLIMAANLAGE
2506010300-122-099
36
ÜBERSICHT ÜBER DAS FAHRZEUG

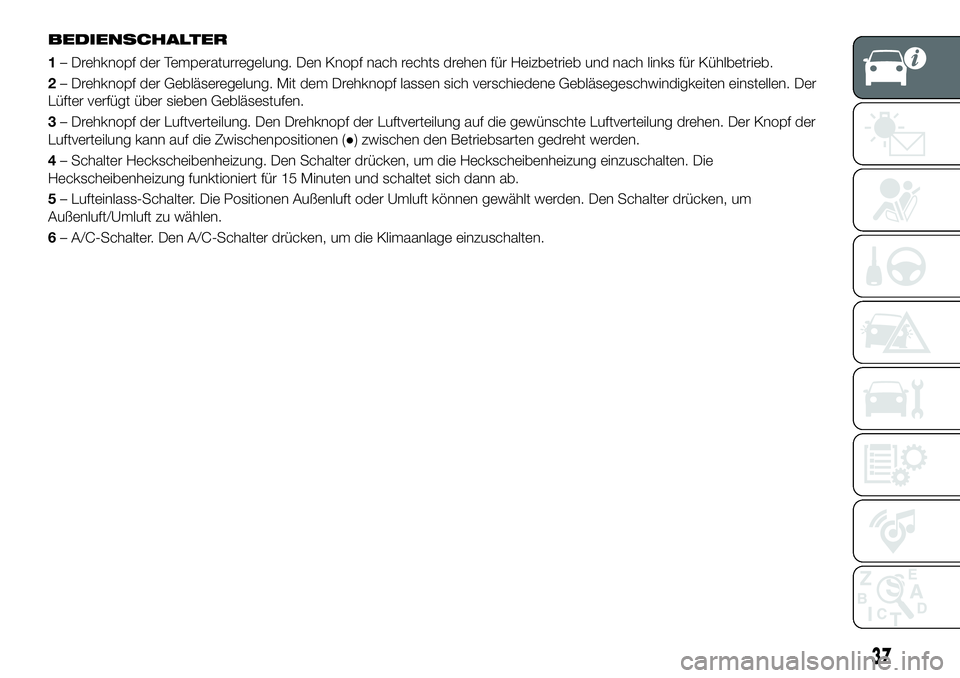

BEDIENSCHALTER
1– Drehknopf der Temperaturregelung. Den Knopf nach rechts drehen für Heizbetrieb und nach links für Kühlbetrieb.
2– Drehknopf der Gebläseregelung. Mit dem Drehknopf lassen sich verschiedene Gebläsegeschwindigkeiten einstellen. Der
Lüfter verfügt über sieben Gebläsestufen.
3– Drehknopf der Luftverteilung. Den Drehknopf der Luftverteilung auf die gewünschte Luftverteilung drehen. Der Knopf der
Luftverteilung kann auf die Zwischenpositionen (●) zwischen den Betriebsarten gedreht werden.
4– Schalter Heckscheibenheizung. Den Schalter drücken, um die Heckscheibenheizung einzuschalten. Die
Heckscheibenheizung funktioniert für 15 Minuten und schaltet sich dann ab.
5– Lufteinlass-Schalter. Die Positionen Außenluft oder Umluft können gewählt werden. Den Schalter drücken, um
Außenluft/Umluft zu wählen.
6– A/C-Schalter. Den A/C-Schalter drücken, um die Klimaanlage einzuschalten.
37

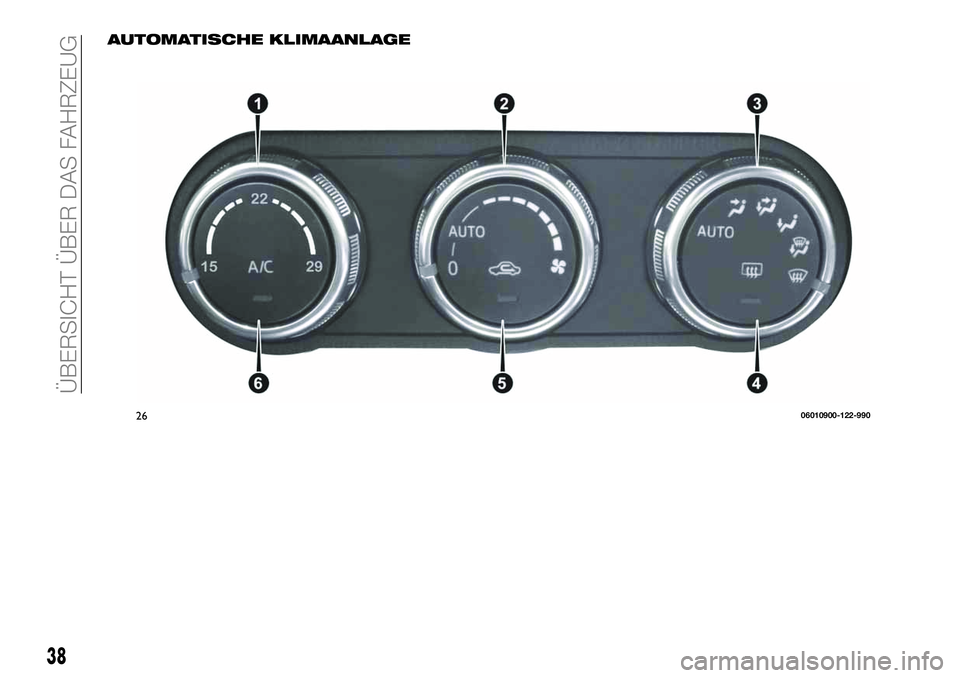

AUTOMATISCHE KLIMAANLAGE
2606010900-122-990
38
ÜBERSICHT ÜBER DAS FAHRZEUG
