FIAT 124 SPIDER 2020 Betriebsanleitung (in German)

Vor dem Öffnen des Faltverdecks
kontrollieren, dass der Schalter der
Heckscheibenentfeuchtung
abgeschaltet ist. Anderenfalls kann die
von der Heckscheibenheizung erzeugte
Wärme das Faltverdeck und das
Material im Inneren beschädigen.
Vor dem Öffnen/Schließen des
Faltverdecks an einem sicheren Ort
anhalten und auf ebenem Boden
parken.
Kontrollieren Sie vor dem
Öffnen/Schließen des Faltverdecks,
dass sich nichts auf dem Verdeck oder
der Heckscheibe befindet.
Selbst kleine Dingen können
Schäden verursachen.
Vergewissern Sie sich nach dem
Öffnen des Verdecks, dass sich keine
Gegenstände im Fahrzeug befinden, die
vom Wind weggeblasen werden
können.
Alle losen Gegenstände befestigen,
bevor Sie mit geöffnetem Verdeck
fahren.
Um Diebstahl und mutwillige
Beschädigung zu vermeiden und die
Fahrgastzelle trocken zu halten, das
Faltverdeck und beide Fenster
schließen und die Türen verriegeln,
bevor Sie das Fahrzeug verlassen.
Nicht durch automatische
Waschstraßen fahren, die das Verdeck
beschädigen können.
Das Faltverdeck nicht bei
Temperaturen unter 5°C (41 °F)
schließen oder öffnen, die das Material
des Faltverdecks beschädigen können.
Das Faltverdeck ist aus
hochwertigem Material hergestellt, das
bei falscher Pflege hart und fleckig
werden und einen ungleichmäßigen
Glanz aufweisen kann.
Das Faltverdeck nicht versenken,
wenn es nass ist. Wenn das Verdeck
gefaltet trocknet, kann es beschädigt
werden und Schimmel ansetzen.
Wenn das Verdeck nass geschlossen
wird, kann außerdem Wasser in die
Fahrgastzelle tropfen.
Das Faltverdeck nicht bei heftigem
Wind öffnen oder schließen, der das
Verdeck beschädigen oder einen Unfall
verursachen kann.
Die elektrischen Fenster werden
beim Öffnen/Schließen des
Faltverdecks automatisch gesenkt.
Diese Funktion dient zur Verbesserung
der Funktionsfähigkeit und ist kein
Anzeichen für eine Störung. Wenn die
Batterie zur Fahrzeugwartung oder aus
anderen Gründen abgeklemmt ist,
werden die elektrischen Fenster nicht
automatisch geöffnet. Wenn sich die
elektrischen Fenster nicht automatischschließen, muss der Fenster-
Mechanismus rückgesetzt werden.
Der Windschutz reduziert den Wind,
der beim Fahren mit geöffnetem
Faltverdeck von hinten in die
Fahrgastzelle bläst.
ZUR BEACHTUNG
57)Vor dem Anlassen des Motors
sicherstellen, dass das Faltverdeck
ordnungsgemäß verriegelt ist.
58)Fahren Sie immer mit korrekt
angelegtem Sicherheitsgurt: beim Fahren
im Fahrzeug zu stehen oder auf dem
Stauraum des Faltverdecks oder der
Mittelkonsole zu sitzen ist eine gefährliche
Art des Reisens. Bei einem plötzlichen
Bremsmanöver oder einer Kollision können
Sie aus dem Fahrzeug geschleudert und
schwer oder tödlich verletzt werden
59)Halten Sie beim Bewegen des
Faltverdecks Finger und Hände vom
Befestigungsmechanismus fern. Die Finger
und Hände können eingeklemmt und
verletzt werden.
60)Seien Sie beim Anbringen/Abnehmen
des Verdecks vorsichtig, um Schäden oder
Verletzungen zu vermeiden.
61)Halten Sie Kinder beim Anbringen/
Abnehmen des Verdecks von dem Bereich
fern, in dem sich das Verdeck bewegt.
49

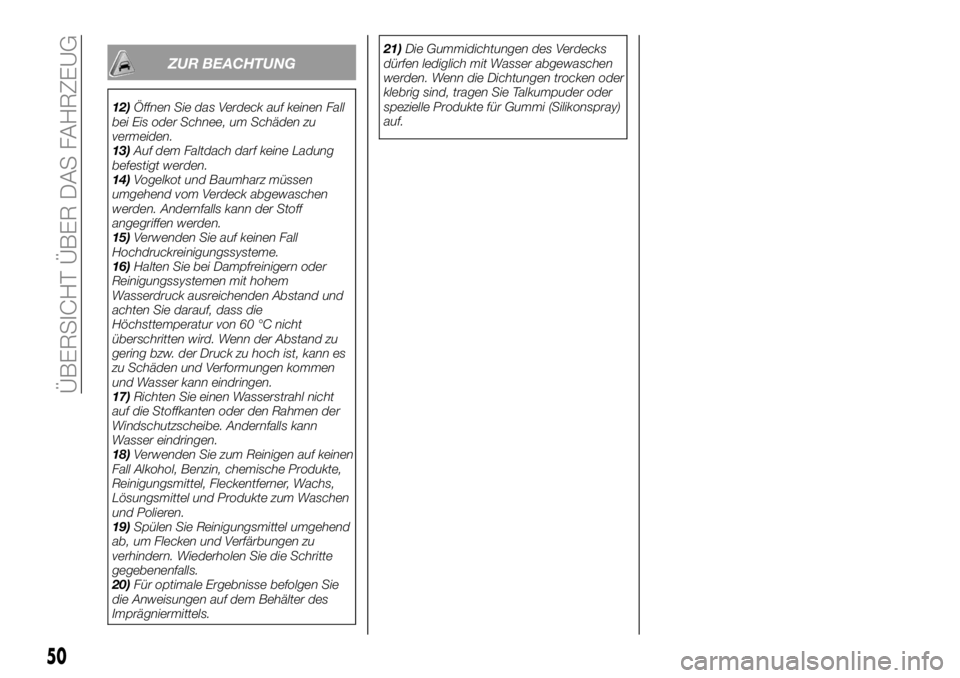

ZUR BEACHTUNG
12)Öffnen Sie das Verdeck auf keinen Fall
bei Eis oder Schnee, um Schäden zu
vermeiden.
13)Auf dem Faltdach darf keine Ladung
befestigt werden.
14)Vogelkot und Baumharz müssen
umgehend vom Verdeck abgewaschen
werden. Andernfalls kann der Stoff
angegriffen werden.
15)Verwenden Sie auf keinen Fall
Hochdruckreinigungssysteme.
16)Halten Sie bei Dampfreinigern oder
Reinigungssystemen mit hohem
Wasserdruck ausreichenden Abstand und
achten Sie darauf, dass die
Höchsttemperatur von 60 °C nicht
überschritten wird. Wenn der Abstand zu
gering bzw. der Druck zu hoch ist, kann es
zu Schäden und Verformungen kommen
und Wasser kann eindringen.
17)Richten Sie einen Wasserstrahl nicht
auf die Stoffkanten oder den Rahmen der
Windschutzscheibe. Andernfalls kann
Wasser eindringen.
18)Verwenden Sie zum Reinigen auf keinen
Fall Alkohol, Benzin, chemische Produkte,
Reinigungsmittel, Fleckentferner, Wachs,
Lösungsmittel und Produkte zum Waschen
und Polieren.
19)Spülen Sie Reinigungsmittel umgehend
ab, um Flecken und Verfärbungen zu
verhindern. Wiederholen Sie die Schritte
gegebenenfalls.
20)Für optimale Ergebnisse befolgen Sie
die Anweisungen auf dem Behälter des
Imprägniermittels.21)Die Gummidichtungen des Verdecks
dürfen lediglich mit Wasser abgewaschen
werden. Wenn die Dichtungen trocken oder
klebrig sind, tragen Sie Talkumpuder oder
spezielle Produkte für Gummi (Silikonspray)
auf.
50
ÜBERSICHT ÜBER DAS FAHRZEUG

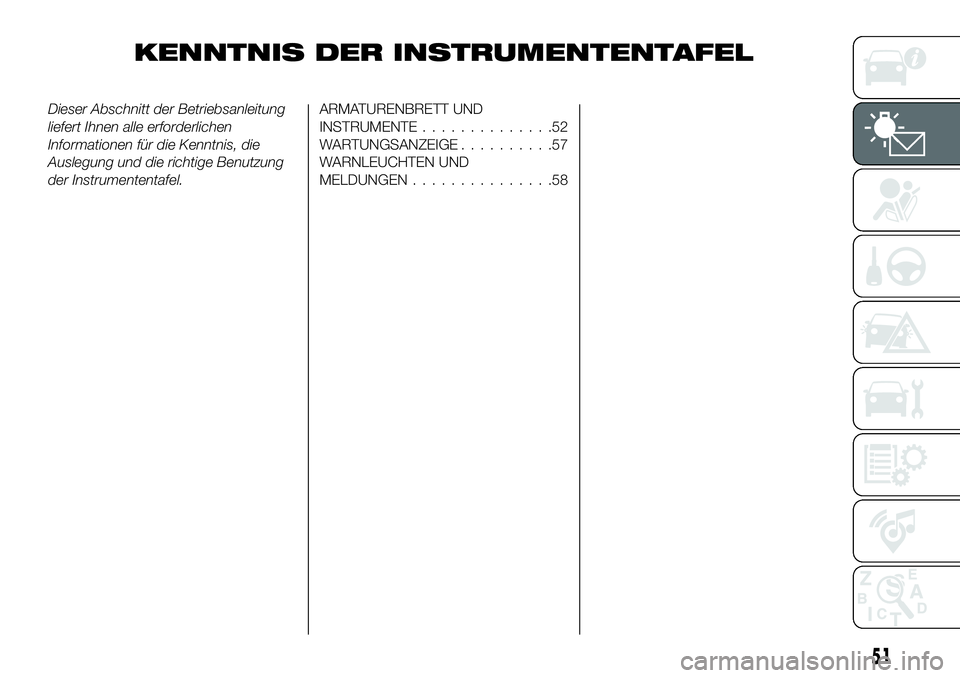

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Abschnitt der Betriebsanleitung
liefert Ihnen alle erforderlichen
Informationen für die Kenntnis, die
Auslegung und die richtige Benutzung
der Instrumententafel.ARMATURENBRETT UND
INSTRUMENTE..............52
WARTUNGSANZEIGE..........57
WARNLEUCHTEN UND
MELDUNGEN...............58
51

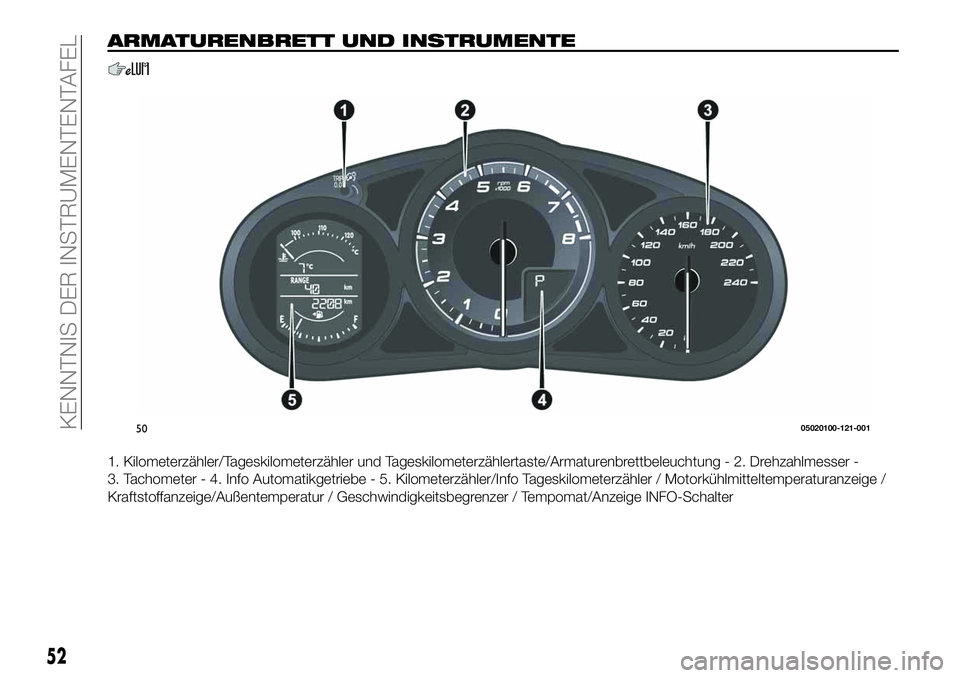

ARMATURENBRETT UND INSTRUMENTE
1. Kilometerzähler/Tageskilometerzähler und Tageskilometerzählertaste/Armaturenbrettbeleuchtung - 2. Drehzahlmesser -
3. Tachometer - 4. Info Automatikgetriebe - 5. Kilometerzähler/Info Tageskilometerzähler / Motorkühlmitteltemperaturanzeige /
Kraftstoffanzeige/Außentemperatur / Geschwindigkeitsbegrenzer / Tempomat/Anzeige INFO-Schalter
5005020100-121-001
52
KENNTNIS DER INSTRUMENTENTAFEL

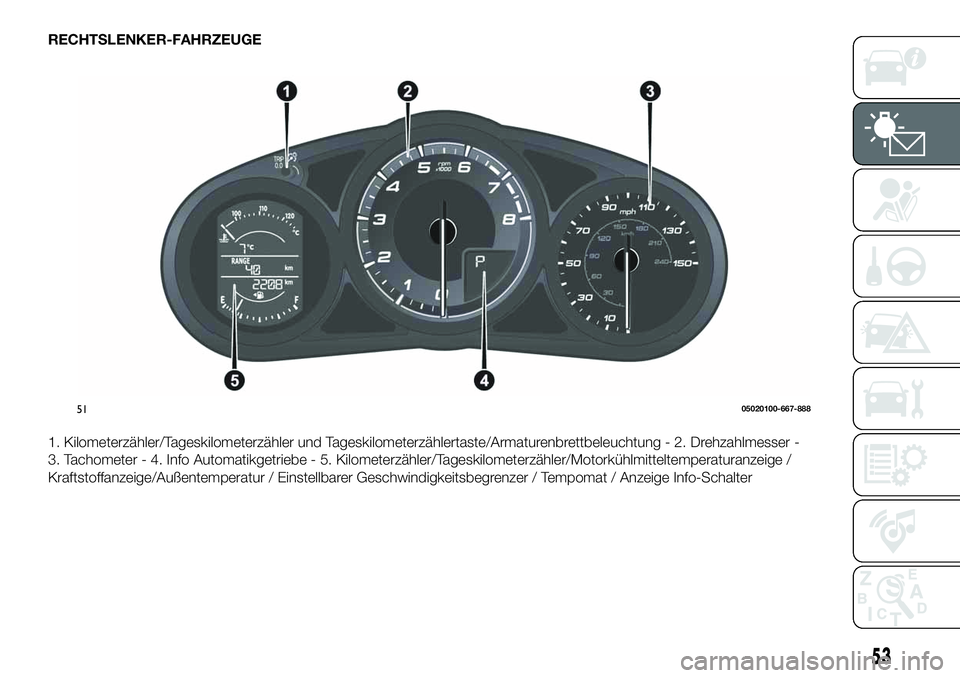

RECHTSLENKER-FAHRZEUGE
1. Kilometerzähler/Tageskilometerzähler und Tageskilometerzählertaste/Armaturenbrettbeleuchtung - 2. Drehzahlmesser -
3. Tachometer - 4. Info Automatikgetriebe - 5. Kilometerzähler/Tageskilometerzähler/Motorkühlmitteltemperaturanzeige /
Kraftstoffanzeige/Außentemperatur / Einstellbarer Geschwindigkeitsbegrenzer / Tempomat / Anzeige Info-Schalter
5105020100-667-888
53

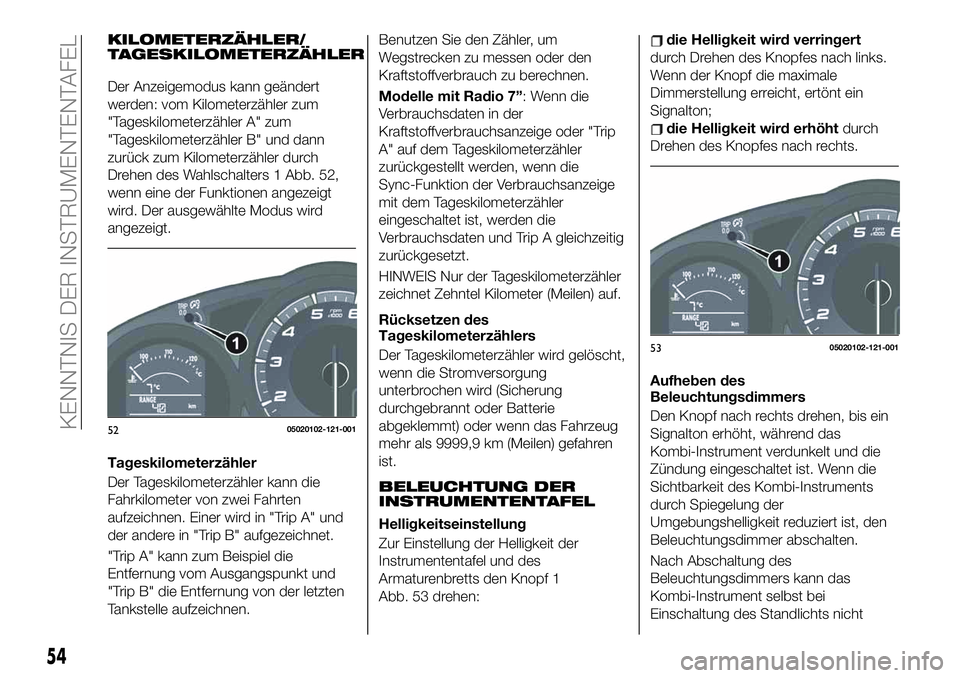

KILOMETERZÄHLER/
TAGESKILOMETERZÄHLER
Der Anzeigemodus kann geändert
werden: vom Kilometerzähler zum
"Tageskilometerzähler A" zum
"Tageskilometerzähler B" und dann
zurück zum Kilometerzähler durch
Drehen des Wahlschalters 1 Abb. 52,
wenn eine der Funktionen angezeigt
wird. Der ausgewählte Modus wird
angezeigt.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Fahrkilometer von zwei Fahrten
aufzeichnen. Einer wird in "Trip A" und
der andere in "Trip B" aufgezeichnet.
"Trip A" kann zum Beispiel die
Entfernung vom Ausgangspunkt und
"Trip B" die Entfernung von der letzten
Tankstelle aufzeichnen.Benutzen Sie den Zähler, um
Wegstrecken zu messen oder den
Kraftstoffverbrauch zu berechnen.
Modelle mit Radio 7”: Wenn die
Verbrauchsdaten in der
Kraftstoffverbrauchsanzeige oder "Trip
A" auf dem Tageskilometerzähler
zurückgestellt werden, wenn die
Sync-Funktion der Verbrauchsanzeige
mit dem Tageskilometerzähler
eingeschaltet ist, werden die
Verbrauchsdaten und Trip A gleichzeitig
zurückgesetzt.
HINWEIS Nur der Tageskilometerzähler
zeichnet Zehntel Kilometer (Meilen) auf.
Rücksetzen des
Tageskilometerzählers
Der Tageskilometerzähler wird gelöscht,
wenn die Stromversorgung
unterbrochen wird (Sicherung
durchgebrannt oder Batterie
abgeklemmt) oder wenn das Fahrzeug
mehr als 9999,9 km (Meilen) gefahren
ist.
BELEUCHTUNG DER
INSTRUMENTENTAFEL
Helligkeitseinstellung
Zur Einstellung der Helligkeit der
Instrumententafel und des
Armaturenbretts den Knopf 1
Abb. 53 drehen:
die Helligkeit wird verringert
durch Drehen des Knopfes nach links.
Wenn der Knopf die maximale
Dimmerstellung erreicht, ertönt ein
Signalton;
die Helligkeit wird erhöhtdurch
Drehen des Knopfes nach rechts.
Aufheben des
Beleuchtungsdimmers
Den Knopf nach rechts drehen, bis ein
Signalton erhöht, während das
Kombi-Instrument verdunkelt und die
Zündung eingeschaltet ist. Wenn die
Sichtbarkeit des Kombi-Instruments
durch Spiegelung der
Umgebungshelligkeit reduziert ist, den
Beleuchtungsdimmer abschalten.
Nach Abschaltung des
Beleuchtungsdimmers kann das
Kombi-Instrument selbst bei
Einschaltung des Standlichts nicht
5205020102-121-001
5305020102-121-001
54
KENNTNIS DER INSTRUMENTENTAFEL

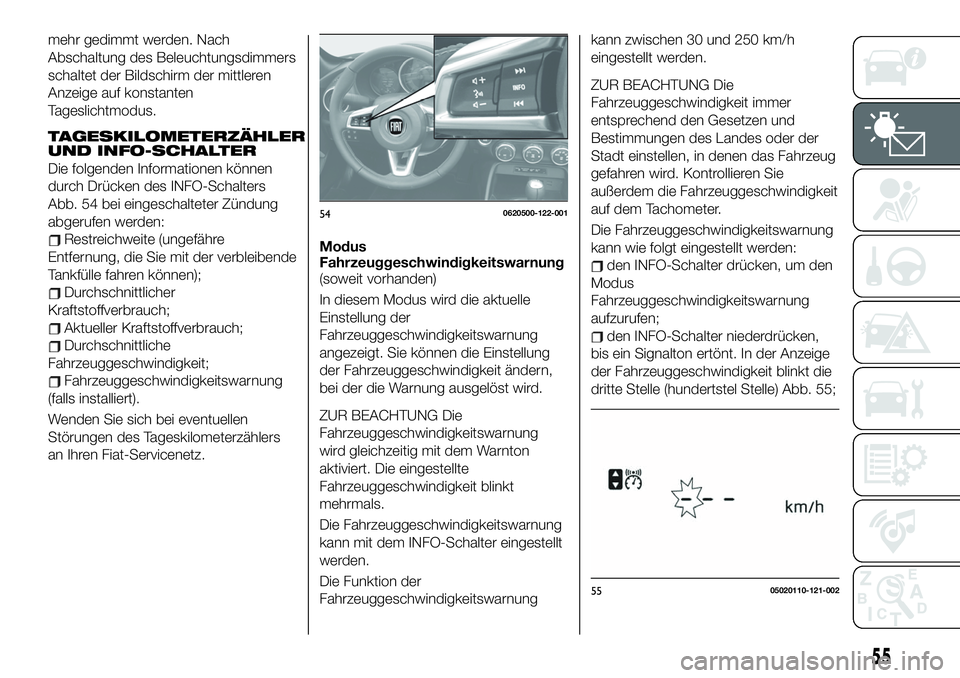

mehr gedimmt werden. Nach
Abschaltung des Beleuchtungsdimmers
schaltet der Bildschirm der mittleren
Anzeige auf konstanten
Tageslichtmodus.
TAGESKILOMETERZÄHLER
UND INFO-SCHALTER
Die folgenden Informationen können
durch Drücken des INFO-Schalters
Abb. 54 bei eingeschalteter Zündung
abgerufen werden:
Restreichweite (ungefähre
Entfernung, die Sie mit der verbleibende
Tankfülle fahren können);
Durchschnittlicher
Kraftstoffverbrauch;
Aktueller Kraftstoffverbrauch;
Durchschnittliche
Fahrzeuggeschwindigkeit;
Fahrzeuggeschwindigkeitswarnung
(falls installiert).
Wenden Sie sich bei eventuellen
Störungen des Tageskilometerzählers
an Ihren Fiat-Servicenetz.Modus
Fahrzeuggeschwindigkeitswarnung
(soweit vorhanden)
In diesem Modus wird die aktuelle
Einstellung der
Fahrzeuggeschwindigkeitswarnung
angezeigt. Sie können die Einstellung
der Fahrzeuggeschwindigkeit ändern,
bei der die Warnung ausgelöst wird.
ZUR BEACHTUNG Die
Fahrzeuggeschwindigkeitswarnung
wird gleichzeitig mit dem Warnton
aktiviert. Die eingestellte
Fahrzeuggeschwindigkeit blinkt
mehrmals.
Die Fahrzeuggeschwindigkeitswarnung
kann mit dem INFO-Schalter eingestellt
werden.
Die Funktion der
Fahrzeuggeschwindigkeitswarnungkann zwischen 30 und 250 km/h
eingestellt werden.
ZUR BEACHTUNG Die
Fahrzeuggeschwindigkeit immer
entsprechend den Gesetzen und
Bestimmungen des Landes oder der
Stadt einstellen, in denen das Fahrzeug
gefahren wird. Kontrollieren Sie
außerdem die Fahrzeuggeschwindigkeit
auf dem Tachometer.
Die Fahrzeuggeschwindigkeitswarnung
kann wie folgt eingestellt werden:
den INFO-Schalter drücken, um den
Modus
Fahrzeuggeschwindigkeitswarnung
aufzurufen;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. In der Anzeige
der Fahrzeuggeschwindigkeit blinkt die
dritte Stelle (hundertstel Stelle) Abb. 55;
540620500-122-001
5505020110-121-002
55

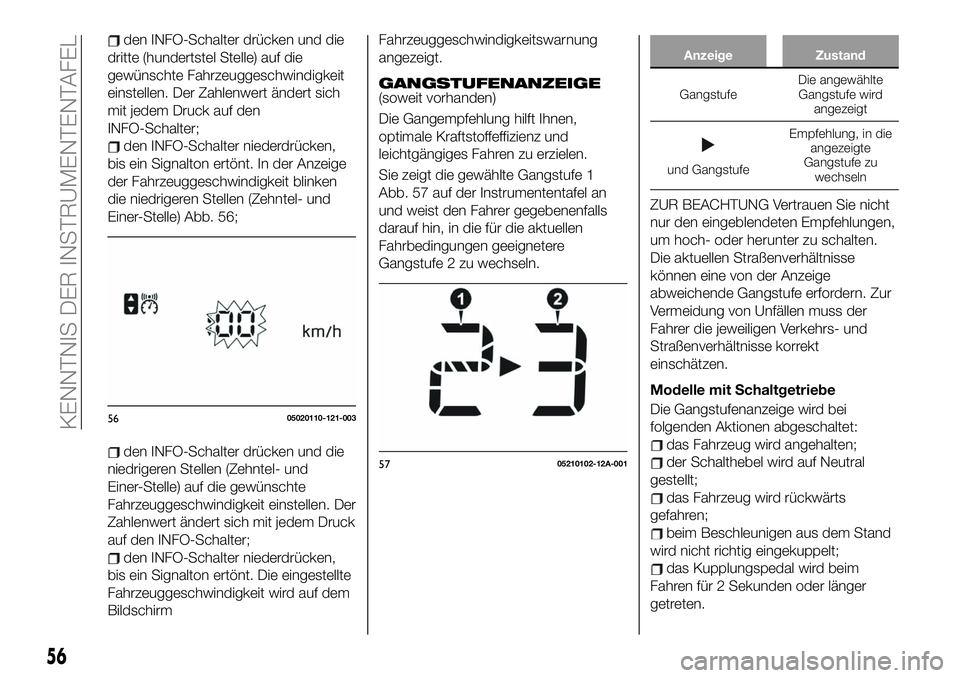

den INFO-Schalter drücken und die
dritte (hundertstel Stelle) auf die
gewünschte Fahrzeuggeschwindigkeit
einstellen. Der Zahlenwert ändert sich
mit jedem Druck auf den
INFO-Schalter;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. In der Anzeige
der Fahrzeuggeschwindigkeit blinken
die niedrigeren Stellen (Zehntel- und
Einer-Stelle) Abb. 56;
den INFO-Schalter drücken und die
niedrigeren Stellen (Zehntel- und
Einer-Stelle) auf die gewünschte
Fahrzeuggeschwindigkeit einstellen. Der
Zahlenwert ändert sich mit jedem Druck
auf den INFO-Schalter;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. Die eingestellte
Fahrzeuggeschwindigkeit wird auf dem
BildschirmFahrzeuggeschwindigkeitswarnung
angezeigt.
GANGSTUFENANZEIGE(soweit vorhanden)
Die Gangempfehlung hilft Ihnen,
optimale Kraftstoffeffizienz und
leichtgängiges Fahren zu erzielen.
Sie zeigt die gewählte Gangstufe 1
Abb. 57 auf der Instrumententafel an
und weist den Fahrer gegebenenfalls
darauf hin, in die für die aktuellen
Fahrbedingungen geeignetere
Gangstufe 2 zu wechseln.
Anzeige Zustand
GangstufeDie angewählte
Gangstufe wird
angezeigt
und GangstufeEmpfehlung, in die
angezeigte
Gangstufe zu
wechseln
ZUR BEACHTUNG Vertrauen Sie nicht
nur den eingeblendeten Empfehlungen,
um hoch- oder herunter zu schalten.
Die aktuellen Straßenverhältnisse
können eine von der Anzeige
abweichende Gangstufe erfordern. Zur
Vermeidung von Unfällen muss der
Fahrer die jeweiligen Verkehrs- und
Straßenverhältnisse korrekt
einschätzen.
Modelle mit Schaltgetriebe
Die Gangstufenanzeige wird bei
folgenden Aktionen abgeschaltet:
das Fahrzeug wird angehalten;
der Schalthebel wird auf Neutral
gestellt;
das Fahrzeug wird rückwärts
gefahren;
beim Beschleunigen aus dem Stand
wird nicht richtig eingekuppelt;
das Kupplungspedal wird beim
Fahren für 2 Sekunden oder länger
getreten.
5605020110-121-003
5705210102-12A-001
56
KENNTNIS DER INSTRUMENTENTAFEL

Modelle mit Automatikgetriebe
Die Gangstufenanzeige wird bei
folgenden Aktionen abgeschaltet:
das Fahrzeug wird angehalten;
die Handgangschaltung ist
abgeschaltet.
Manuelles Hochschalten
(Modelle mit Automatikgetriebe)
Benutzung des Gangwählers: um in
einen höheren Gang zu schalten, den
Gangwähler einmal + zurückschieben.
WARTUNGSANZEIGE
(falls installiert)
Versionen mit Radio 7”
Gehen Sie wie folgt vor:
Das Symbolauf der Homepage
anwählen, um den Bildschirm
“Anwendungen” aufzurufen;
“Wartung” anwählen, um den
Bildschirm mit der Wartungsliste
aufzurufen;
mit dem Tabulator die zu ändernde
Einstelloption wählen: “Geplant”,
“Radumsetzung”, “Ölwechsel”.
Sie können die Einstellungen in der
Setup-Anzeige personalisieren:
Planmäßige Wartung
Radwechsel
Ölwechsel
Für jede Funktion sind folgende
Optionen verfügbar: "Einstellungen"/
"Zeit (Monate)"/Fahrkilometer (km oder
Meile)"/"Rückstellung".
Nur für "Ölwechsel" kann auch die
"Öllebensdauer (%)" eingestellt werden.
57

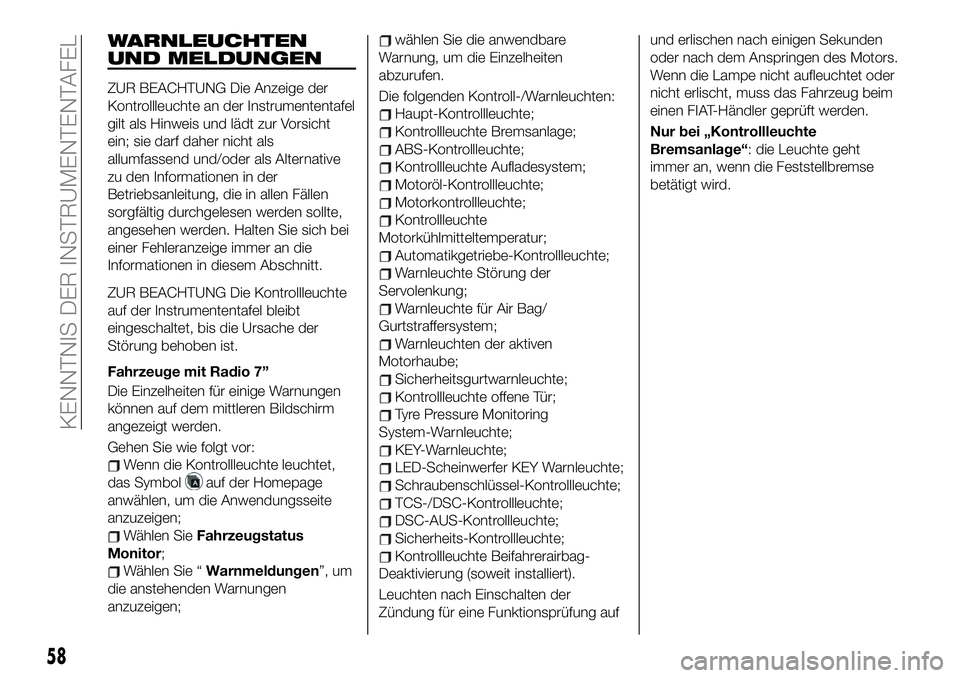

WARNLEUCHTEN
UND MELDUNGEN
ZUR BEACHTUNG Die Anzeige der
Kontrollleuchte an der Instrumententafel
gilt als Hinweis und lädt zur Vorsicht
ein; sie darf daher nicht als
allumfassend und/oder als Alternative
zu den Informationen in der
Betriebsanleitung, die in allen Fällen
sorgfältig durchgelesen werden sollte,
angesehen werden. Halten Sie sich bei
einer Fehleranzeige immer an die
Informationen in diesem Abschnitt.
ZUR BEACHTUNG Die Kontrollleuchte
auf der Instrumententafel bleibt
eingeschaltet, bis die Ursache der
Störung behoben ist.
Fahrzeuge mit Radio 7”
Die Einzelheiten für einige Warnungen
können auf dem mittleren Bildschirm
angezeigt werden.
Gehen Sie wie folgt vor:
Wenn die Kontrollleuchte leuchtet,
das Symbol
auf der Homepage
anwählen, um die Anwendungsseite
anzuzeigen;
Wählen SieFahrzeugstatus
Monitor;
Wählen Sie “Warnmeldungen”, um
die anstehenden Warnungen
anzuzeigen;
wählen Sie die anwendbare
Warnung, um die Einzelheiten
abzurufen.
Die folgenden Kontroll-/Warnleuchten:
Haupt-Kontrollleuchte;
Kontrollleuchte Bremsanlage;
ABS-Kontrollleuchte;
Kontrollleuchte Aufladesystem;
Motoröl-Kontrollleuchte;
Motorkontrollleuchte;
Kontrollleuchte
Motorkühlmitteltemperatur;
Automatikgetriebe-Kontrollleuchte;
Warnleuchte Störung der
Servolenkung;
Warnleuchte für Air Bag/
Gurtstraffersystem;
Warnleuchten der aktiven
Motorhaube;
Sicherheitsgurtwarnleuchte;
Kontrollleuchte offene Tür;
Tyre Pressure Monitoring
System-Warnleuchte;
KEY-Warnleuchte;
LED-Scheinwerfer KEY Warnleuchte;
Schraubenschlüssel-Kontrollleuchte;
TCS-/DSC-Kontrollleuchte;
DSC-AUS-Kontrollleuchte;
Sicherheits-Kontrollleuchte;
Kontrollleuchte Beifahrerairbag-
Deaktivierung (soweit installiert).
Leuchten nach Einschalten der
Zündung für eine Funktionsprüfung aufund erlischen nach einigen Sekunden
oder nach dem Anspringen des Motors.
Wenn die Lampe nicht aufleuchtet oder
nicht erlischt, muss das Fahrzeug beim
einen FIAT-Händler geprüft werden.
Nur bei „Kontrollleuchte
Bremsanlage“: die Leuchte geht
immer an, wenn die Feststellbremse
betätigt wird.
58
KENNTNIS DER INSTRUMENTENTAFEL
