FIAT 124 SPIDER 2020 Käyttö- ja huolto-ohjekirja (in in Finnish)

se vähentää loukkaantumisvaraa
onnettomuudessa, joka ei ole
tarkoitettu turvatyynyjen täyttymiseen,
kuten takatörmäys tai auton pyöriminen
katolleen.
se vähentää loukkaantumisvaaraa
etu-, lähes etu- tai sivutörmäyksessä,
jotka eivät ole tarpeeksi voimakkaita
laukaistakseen turvatyynyt.
se vähentää vaaraa singota autosta
se vähentää vaaraa saada vammoja
alavartaloon ja jalkoihin onnettomuuden
aikana, koska turvatyynyt eivät tarjoa
suojaa näille vartalonosille
se pitää kuljettajan asennossa, jotta
auton hallinta olisi parempaa.Lapsi, joka on liian pieni kiinnitettäväksi
turvavyöllä, täytyy suojata
lastenistuimella.
Harkitse huolella, millainen lastenistuin
on tarpeen lapselle ja noudata omistaja
käsikirjan asennusohjeita sekä
lastenistuimen valmistajan ohjeita.
99
Ilman turvavöitä turvatyynyt eivät voi
tarjota tarvittavaa suojaa
onnettomuuden sattuessa. Turvavyö on
tarpeen seuraavista syistä:
se estää matkustajan sinkoamisen
vasten täyttyvää turvatyynyä.

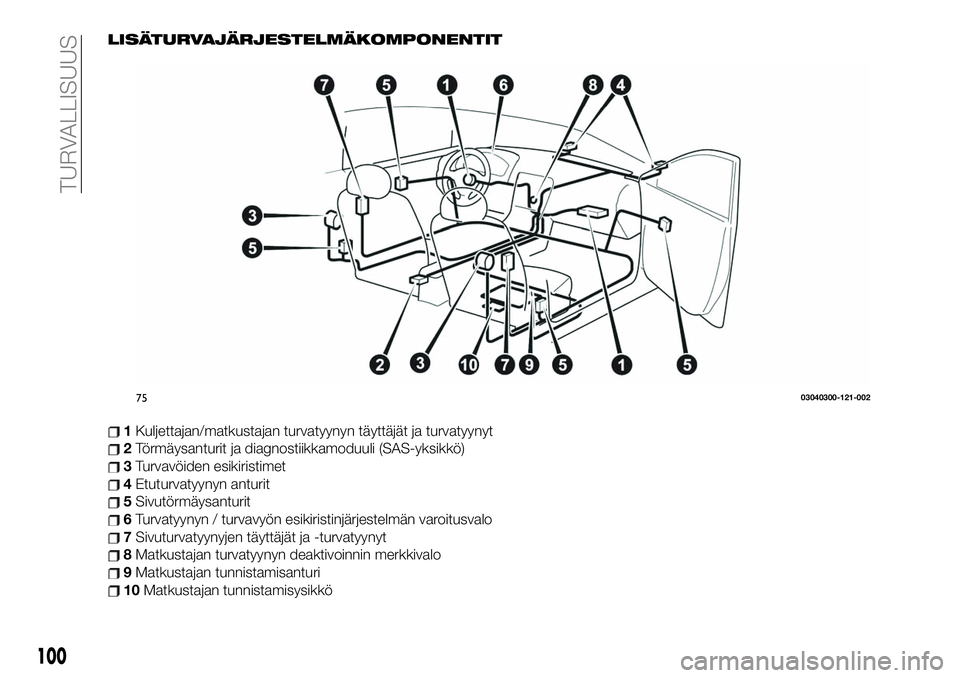

LISÄTURVAJÄRJESTELMÄKOMPONENTIT
1Kuljettajan/matkustajan turvatyynyn täyttäjät ja turvatyynyt
2Törmäysanturit ja diagnostiikkamoduuli (SAS-yksikkö)
3Turvavöiden esikiristimet
4Etuturvatyynyn anturit
5Sivutörmäysanturit
6Turvatyynyn / turvavyön esikiristinjärjestelmän varoitusvalo
7Sivuturvatyynyjen täyttäjät ja -turvatyynyt
8Matkustajan turvatyynyn deaktivoinnin merkkivalo
9Matkustajan tunnistamisanturi
10Matkustajan tunnistamisysikkö
7503040300-121-002
100
TURVALLISUUS

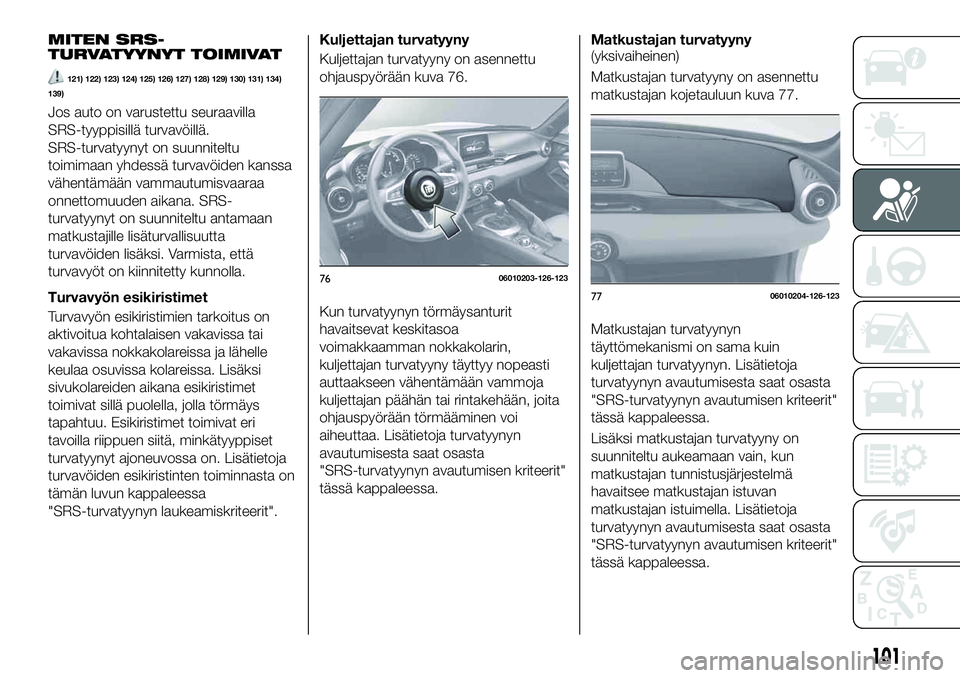

MITEN SRS-
TURVATYYNYT TOIMIVAT
121) 122) 123) 124) 125) 126) 127) 128) 129) 130) 131) 134)
139)
Jos auto on varustettu seuraavilla
SRS-tyyppisillä turvavöillä.
SRS-turvatyynyt on suunniteltu
toimimaan yhdessä turvavöiden kanssa
vähentämään vammautumisvaaraa
onnettomuuden aikana. SRS-
turvatyynyt on suunniteltu antamaan
matkustajille lisäturvallisuutta
turvavöiden lisäksi. Varmista, että
turvavyöt on kiinnitetty kunnolla.
Turvavyön esikiristimet
Turvavyön esikiristimien tarkoitus on
aktivoitua kohtalaisen vakavissa tai
vakavissa nokkakolareissa ja lähelle
keulaa osuvissa kolareissa. Lisäksi
sivukolareiden aikana esikiristimet
toimivat sillä puolella, jolla törmäys
tapahtuu. Esikiristimet toimivat eri
tavoilla riippuen siitä, minkätyyppiset
turvatyynyt ajoneuvossa on. Lisätietoja
turvavöiden esikiristinten toiminnasta on
tämän luvun kappaleessa
"SRS-turvatyynyn laukeamiskriteerit".Kuljettajan turvatyyny
Kuljettajan turvatyyny on asennettu
ohjauspyörään kuva 76.
Kun turvatyynyn törmäysanturit
havaitsevat keskitasoa
voimakkaamman nokkakolarin,
kuljettajan turvatyyny täyttyy nopeasti
auttaakseen vähentämään vammoja
kuljettajan päähän tai rintakehään, joita
ohjauspyörään törmääminen voi
aiheuttaa. Lisätietoja turvatyynyn
avautumisesta saat osasta
"SRS-turvatyynyn avautumisen kriteerit"
tässä kappaleessa.Matkustajan turvatyyny
(yksivaiheinen)
Matkustajan turvatyyny on asennettu
matkustajan kojetauluun kuva 77.
Matkustajan turvatyynyn
täyttömekanismi on sama kuin
kuljettajan turvatyynyn. Lisätietoja
turvatyynyn avautumisesta saat osasta
"SRS-turvatyynyn avautumisen kriteerit"
tässä kappaleessa.
Lisäksi matkustajan turvatyyny on
suunniteltu aukeamaan vain, kun
matkustajan tunnistusjärjestelmä
havaitsee matkustajan istuvan
matkustajan istuimella. Lisätietoja
turvatyynyn avautumisesta saat osasta
"SRS-turvatyynyn avautumisen kriteerit"
tässä kappaleessa.
7606010203-126-123
7706010204-126-123
101

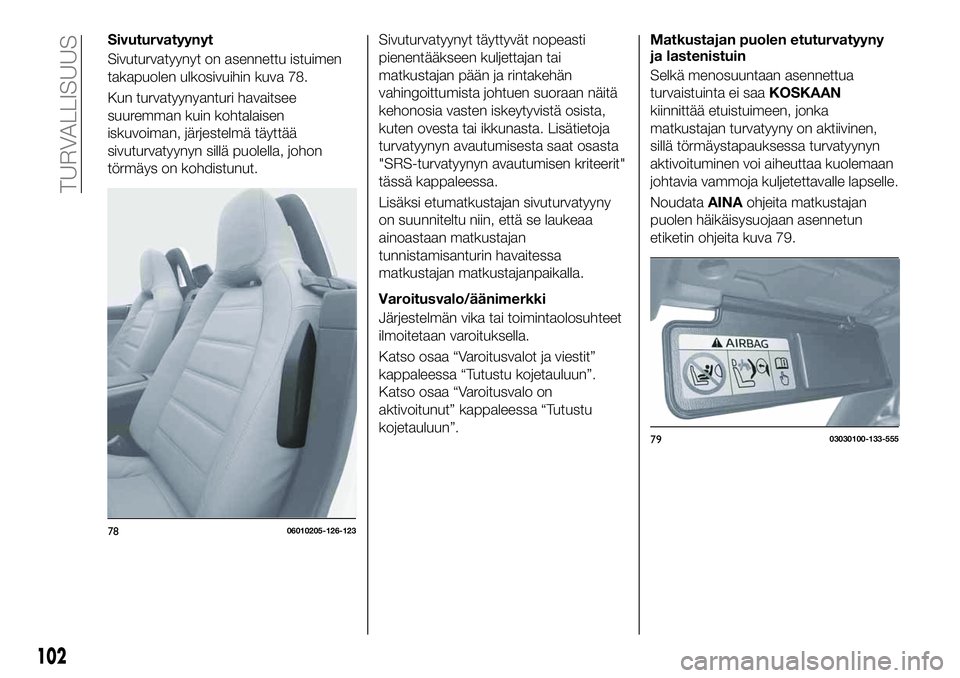

Sivuturvatyynyt
Sivuturvatyynyt on asennettu istuimen
takapuolen ulkosivuihin kuva 78.
Kun turvatyynyanturi havaitsee
suuremman kuin kohtalaisen
iskuvoiman, järjestelmä täyttää
sivuturvatyynyn sillä puolella, johon
törmäys on kohdistunut.Sivuturvatyynyt täyttyvät nopeasti
pienentääkseen kuljettajan tai
matkustajan pään ja rintakehän
vahingoittumista johtuen suoraan näitä
kehonosia vasten iskeytyvistä osista,
kuten ovesta tai ikkunasta. Lisätietoja
turvatyynyn avautumisesta saat osasta
"SRS-turvatyynyn avautumisen kriteerit"
tässä kappaleessa.
Lisäksi etumatkustajan sivuturvatyyny
on suunniteltu niin, että se laukeaa
ainoastaan matkustajan
tunnistamisanturin havaitessa
matkustajan matkustajanpaikalla.
Varoitusvalo/äänimerkki
Järjestelmän vika tai toimintaolosuhteet
ilmoitetaan varoituksella.
Katso osaa “Varoitusvalot ja viestit”
kappaleessa “Tutustu kojetauluun”.
Katso osaa “Varoitusvalo on
aktivoitunut” kappaleessa “Tutustu
kojetauluun”.Matkustajan puolen etuturvatyyny
ja lastenistuin
Selkä menosuuntaan asennettua
turvaistuinta ei saaKOSKAAN
kiinnittää etuistuimeen, jonka
matkustajan turvatyyny on aktiivinen,
sillä törmäystapauksessa turvatyynyn
aktivoituminen voi aiheuttaa kuolemaan
johtavia vammoja kuljetettavalle lapselle.
NoudataAINAohjeita matkustajan
puolen häikäisysuojaan asennetun
etiketin ohjeita kuva 79.
7806010205-126-123
7903030100-133-555
102
TURVALLISUUS

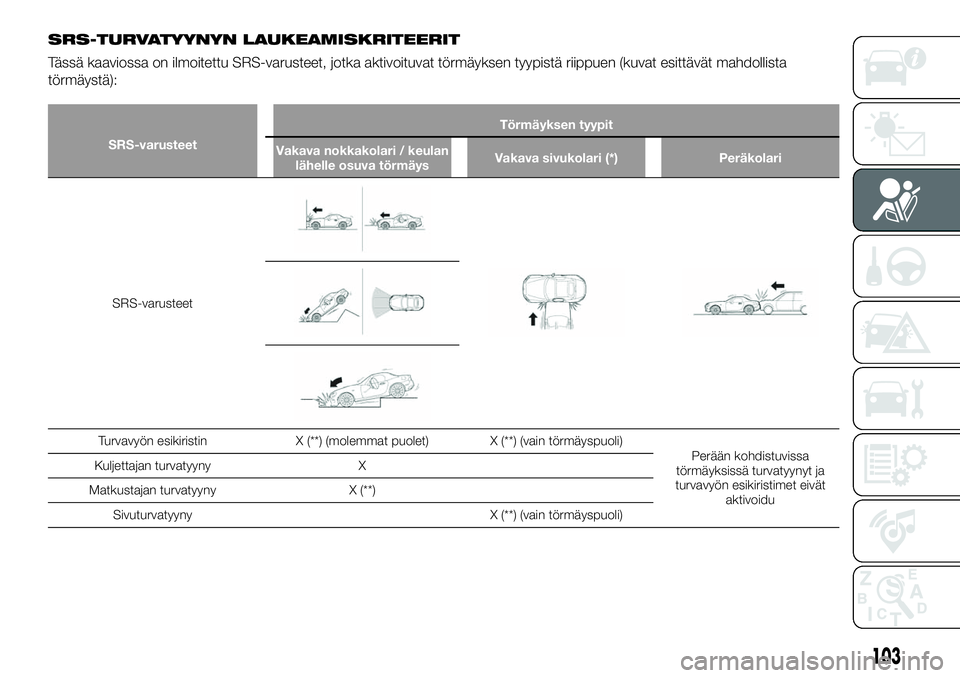

SRS-TURVATYYNYN LAUKEAMISKRITEERIT
Tässä kaaviossa on ilmoitettu SRS-varusteet, jotka aktivoituvat törmäyksen tyypistä riippuen (kuvat esittävät mahdollista
törmäystä):
SRS-varusteetTörmäyksen tyypit
Vakava nokkakolari / keulan
lähelle osuva törmäysVakava sivukolari (*) Peräkolari
SRS-varusteet
Turvavyön esikiristin X (**) (molemmat puolet) X (**) (vain törmäyspuoli)
Perään kohdistuvissa
törmäyksissä turvatyynyt ja
turvavyön esikiristimet eivät
aktivoidu Kuljettajan turvatyyny X
Matkustajan turvatyyny X (**)
Sivuturvatyyny X (**) (vain törmäyspuoli)
103

VAROITUS Nokkakolarissa kaikki turvatyynyt ja esikiristimet saattavat aktivoitua/laueta riippuen törmäyksen suunnasta,
kulmasta, nopeudesta ja vaikutuksesta.
104
TURVALLISUUS

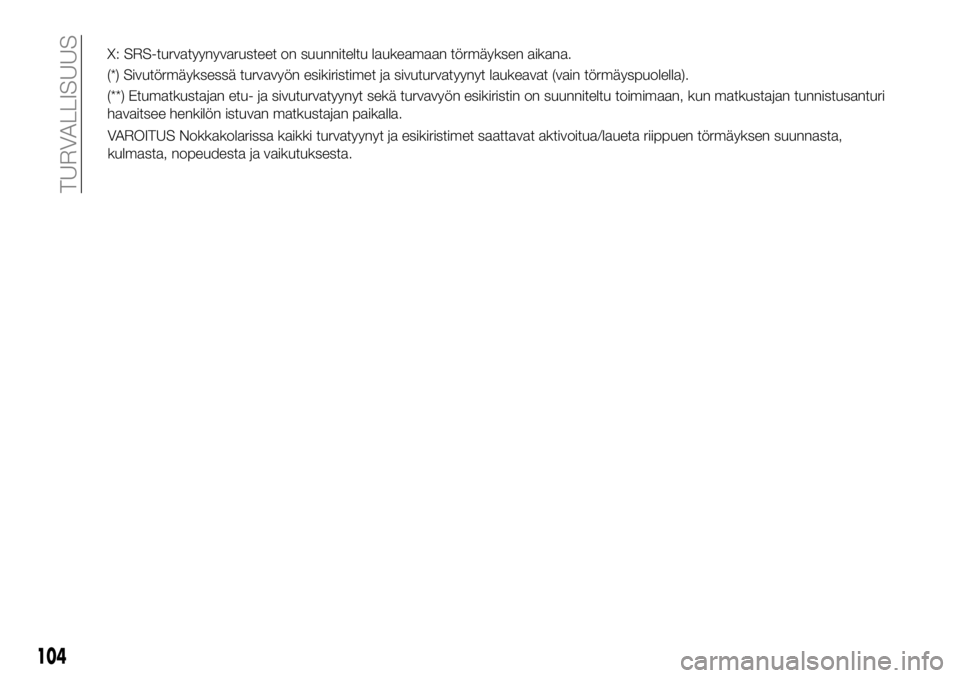

X: SRS-turvatyynyvarusteet on suunniteltu laukeamaan törmäyksen aikana.
(*) Sivutörmäyksessä turvavyön esikiristimet ja sivuturvatyynyt laukeavat (vain törmäyspuolella).
(**) Etumatkustajan etu- ja sivuturvatyynyt sekä turvavyön esikiristin on suunniteltu toimimaan, kun matkustajan tunnistusanturi
havaitsee henkilön istuvan matkustajan paikalla.

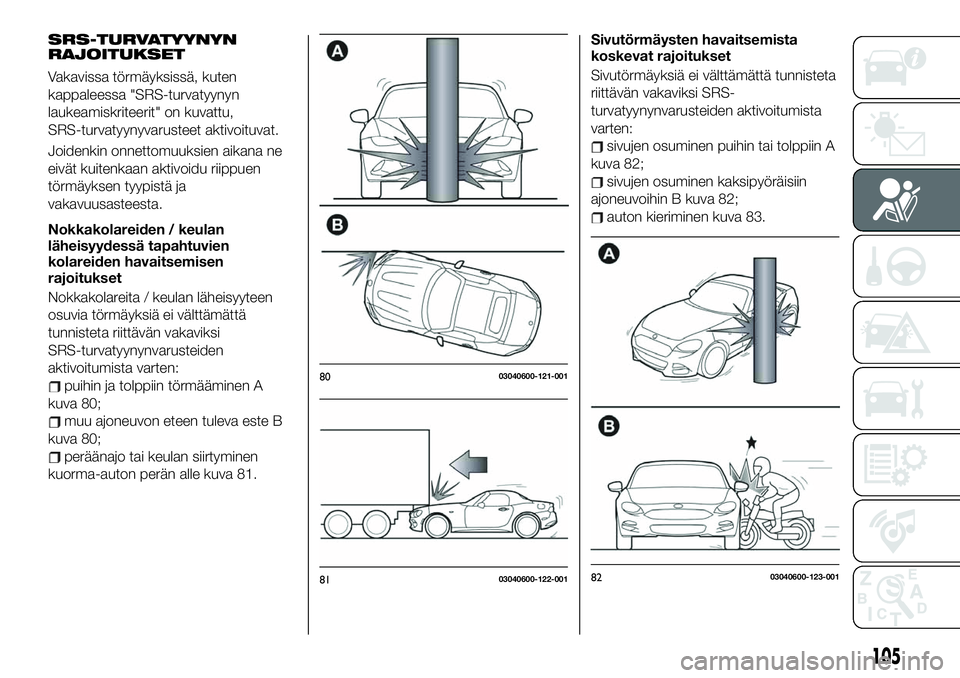

SRS-TURVATYYNYN
RAJOITUKSET
Vakavissa törmäyksissä, kuten
kappaleessa "SRS-turvatyynyn
laukeamiskriteerit" on kuvattu,
SRS-turvatyynyvarusteet aktivoituvat.
Joidenkin onnettomuuksien aikana ne
eivät kuitenkaan aktivoidu riippuen
törmäyksen tyypistä ja
vakavuusasteesta.
Nokkakolareiden / keulan
läheisyydessä tapahtuvien
kolareiden havaitsemisen
rajoitukset
Nokkakolareita / keulan läheisyyteen
osuvia törmäyksiä ei välttämättä
tunnisteta riittävän vakaviksi
SRS-turvatyynynvarusteiden
aktivoitumista varten:
puihin ja tolppiin törmääminen A
kuva 80;
muu ajoneuvon eteen tuleva este B
kuva 80;
peräänajo tai keulan siirtyminen
kuorma-auton perän alle kuva 81.Sivutörmäysten havaitsemista
koskevat rajoitukset
Sivutörmäyksiä ei välttämättä tunnisteta
riittävän vakaviksi SRS-
turvatyynynvarusteiden aktivoitumista
varten:
sivujen osuminen puihin tai tolppiin A
kuva 82;
sivujen osuminen kaksipyöräisiin
ajoneuvoihin B kuva 82;
auton kieriminen kuva 83.
8003040600-121-001
8103040600-122-0018203040600-123-001
105

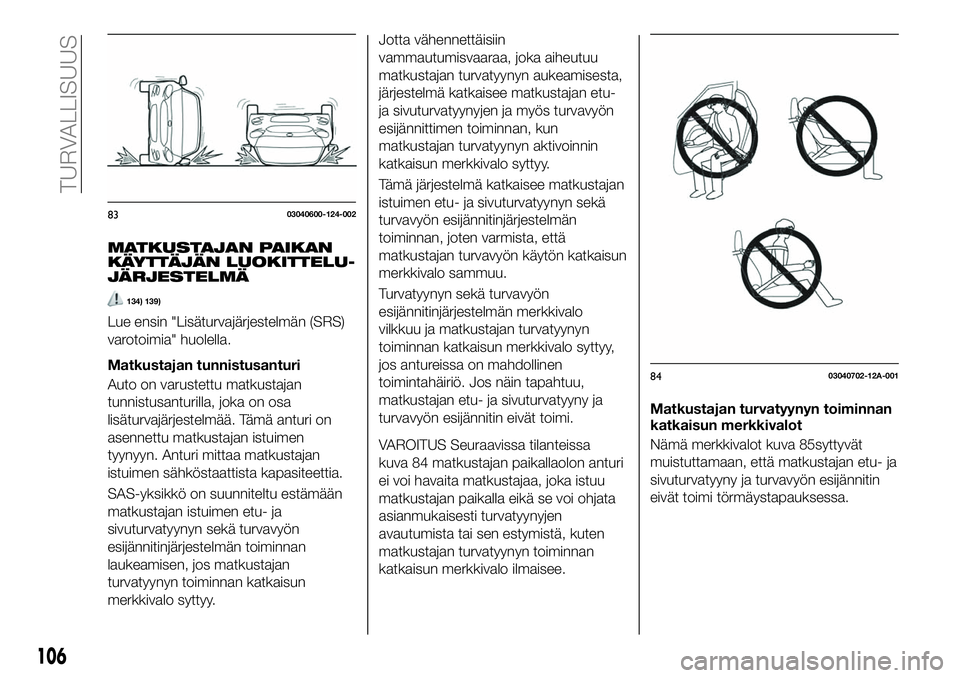

MATKUSTAJAN PAIKAN
KÄYTTÄJÄN LUOKITTELU-
JÄRJESTELMÄ
134) 139)
Lue ensin "Lisäturvajärjestelmän (SRS)
varotoimia" huolella.
Matkustajan tunnistusanturi
Auto on varustettu matkustajan
tunnistusanturilla, joka on osa
lisäturvajärjestelmää. Tämä anturi on
asennettu matkustajan istuimen
tyynyyn. Anturi mittaa matkustajan
istuimen sähköstaattista kapasiteettia.
SAS-yksikkö on suunniteltu estämään
matkustajan istuimen etu- ja
sivuturvatyynyn sekä turvavyön
esijännitinjärjestelmän toiminnan
laukeamisen, jos matkustajan
turvatyynyn toiminnan katkaisun
merkkivalo syttyy.Jotta vähennettäisiin
vammautumisvaaraa, joka aiheutuu
matkustajan turvatyynyn aukeamisesta,
järjestelmä katkaisee matkustajan etu-
ja sivuturvatyynyjen ja myös turvavyön
esijännittimen toiminnan, kun
matkustajan turvatyynyn aktivoinnin
katkaisun merkkivalo syttyy.
Tämä järjestelmä katkaisee matkustajan
istuimen etu- ja sivuturvatyynyn sekä
turvavyön esijännitinjärjestelmän
toiminnan, joten varmista, että
matkustajan turvavyön käytön katkaisun
merkkivalo sammuu.
Turvatyynyn sekä turvavyön
esijännitinjärjestelmän merkkivalo
vilkkuu ja matkustajan turvatyynyn
toiminnan katkaisun merkkivalo syttyy,
jos antureissa on mahdollinen
toimintahäiriö. Jos näin tapahtuu,
matkustajan etu- ja sivuturvatyyny ja
turvavyön esijännitin eivät toimi.
VAROITUS Seuraavissa tilanteissa
kuva 84 matkustajan paikallaolon anturi
ei voi havaita matkustajaa, joka istuu
matkustajan paikalla eikä se voi ohjata
asianmukaisesti turvatyynyjen
avautumista tai sen estymistä, kuten
matkustajan turvatyynyn toiminnan
katkaisun merkkivalo ilmaisee.
Matkustajan turvatyynyn toiminnan
katkaisun merkkivalot
Nämä merkkivalot kuva 85syttyvät
muistuttamaan, että matkustajan etu- ja
sivuturvatyyny ja turvavyön esijännitin
eivät toimi törmäystapauksessa.
8303040600-124-002
8403040702-12A-001
106
TURVALLISUUS

22) 23)

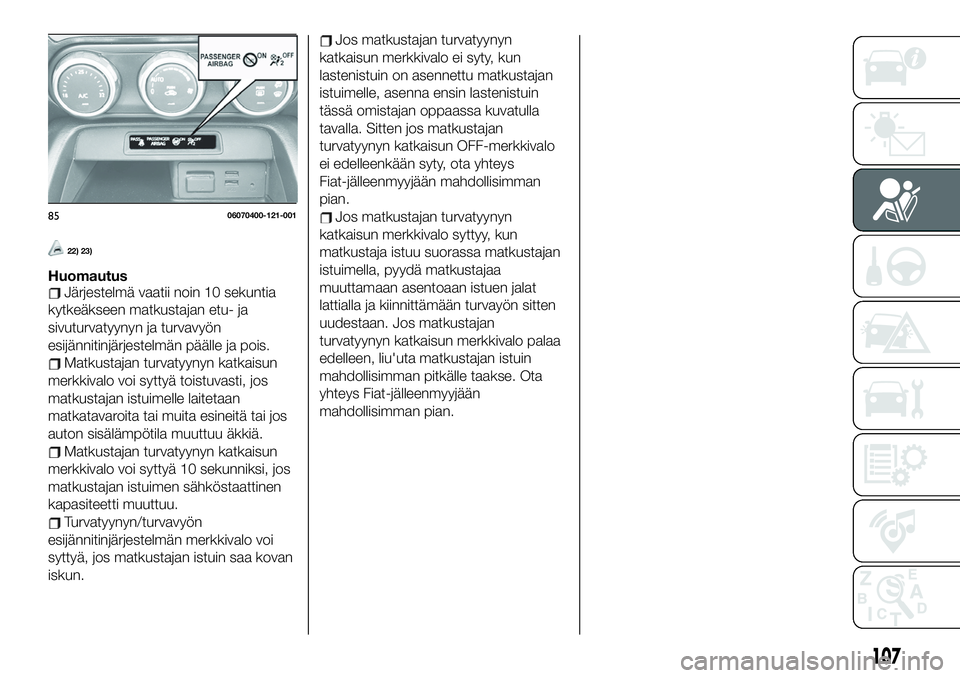

HuomautusJärjestelmä vaatii noin 10 sekuntia
kytkeäkseen matkustajan etu- ja
sivuturvatyynyn ja turvavyön
esijännitinjärjestelmän päälle ja pois.
Matkustajan turvatyynyn katkaisun
merkkivalo voi syttyä toistuvasti, jos
matkustajan istuimelle laitetaan
matkatavaroita tai muita esineitä tai jos
auton sisälämpötila muuttuu äkkiä.
Matkustajan turvatyynyn katkaisun
merkkivalo voi syttyä 10 sekunniksi, jos
matkustajan istuimen sähköstaattinen
kapasiteetti muuttuu.
Turvatyynyn/turvavyön
esijännitinjärjestelmän merkkivalo voi
syttyä, jos matkustajan istuin saa kovan
iskun.
Jos matkustajan turvatyynyn
katkaisun merkkivalo ei syty, kun
lastenistuin on asennettu matkustajan
istuimelle, asenna ensin lastenistuin
tässä omistajan oppaassa kuvatulla
tavalla. Sitten jos matkustajan
turvatyynyn katkaisun OFF-merkkivalo
ei edelleenkään syty, ota yhteys
Fiat-jälleenmyyjään mahdollisimman
pian.
Jos matkustajan turvatyynyn
katkaisun merkkivalo syttyy, kun
matkustaja istuu suorassa matkustajan
istuimella, pyydä matkustajaa
muuttamaan asentoaan istuen jalat
lattialla ja kiinnittämään turvayön sitten
uudestaan. Jos matkustajan
turvatyynyn katkaisun merkkivalo palaa
edelleen, liu'uta matkustajan istuin
mahdollisimman pitkälle taakse. Ota
yhteys Fiat-jälleenmyyjään
mahdollisimman pian.8506070400-121-001
107

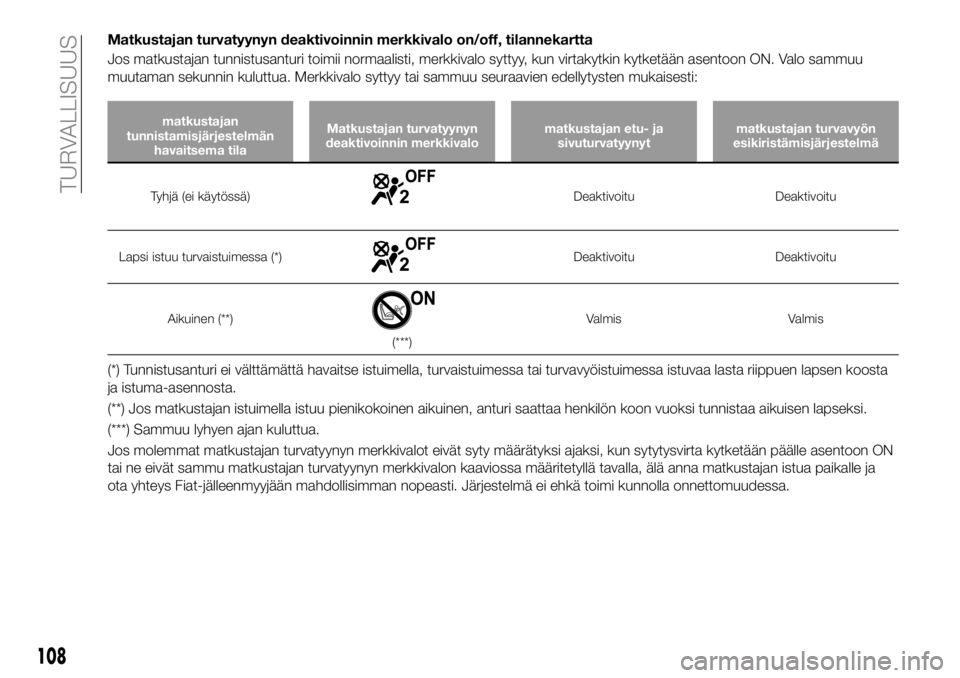

Matkustajan turvatyynyn deaktivoinnin merkkivalo on/off, tilannekartta
Jos matkustajan tunnistusanturi toimii normaalisti, merkkivalo syttyy, kun virtakytkin kytketään asentoon ON. Valo sammuu
muutaman sekunnin kuluttua. Merkkivalo syttyy tai sammuu seuraavien edellytysten mukaisesti:
matkustajan
tunnistamisjärjestelmän
havaitsema tilaMatkustajan turvatyynyn
deaktivoinnin merkkivalomatkustajan etu- ja
sivuturvatyynytmatkustajan turvavyön
esikiristämisjärjestelmä
Tyhjä (ei käytössä)Deaktivoitu Deaktivoitu
Lapsi istuu turvaistuimessa (*)
Deaktivoitu Deaktivoitu
Aikuinen (**)
(***)Valmis Valmis
(*) Tunnistusanturi ei välttämättä havaitse istuimella, turvaistuimessa tai turvavyöistuimessa istuvaa lasta riippuen lapsen koosta
ja istuma-asennosta.
(**) Jos matkustajan istuimella istuu pienikokoinen aikuinen, anturi saattaa henkilön koon vuoksi tunnistaa aikuisen lapseksi.
(***) Sammuu lyhyen ajan kuluttua.
Jos molemmat matkustajan turvatyynyn merkkivalot eivät syty määrätyksi ajaksi, kun sytytysvirta kytketään päälle asentoon ON
tai ne eivät sammu matkustajan turvatyynyn merkkivalon kaaviossa määritetyllä tavalla, älä anna matkustajan istua paikalle ja
ota yhteys Fiat-jälleenmyyjään mahdollisimman nopeasti. Järjestelmä ei ehkä toimi kunnolla onnettomuudessa.
108

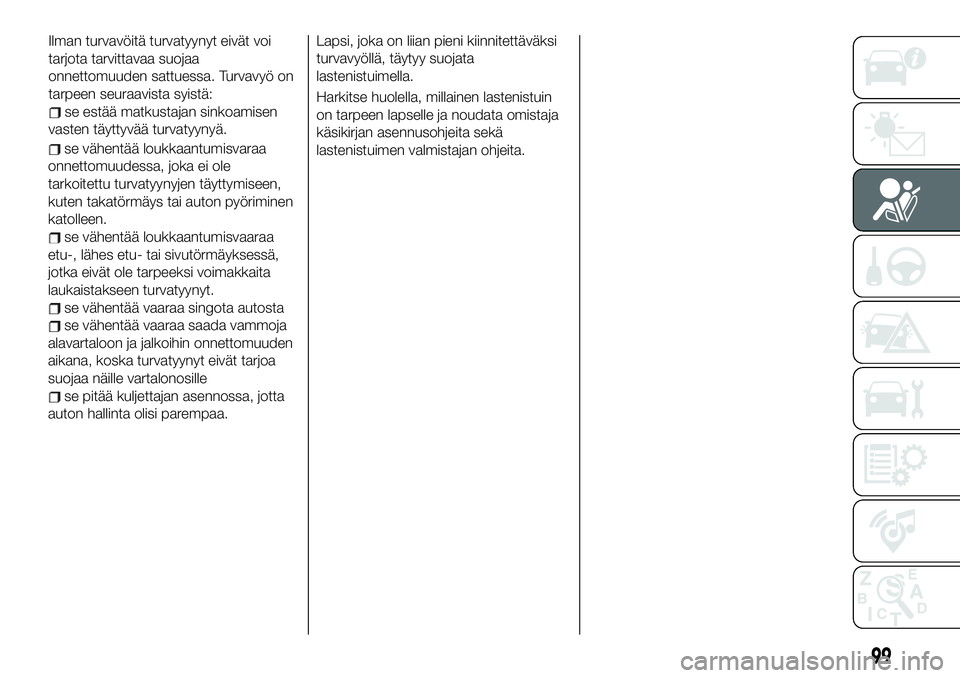

TURVALLISUUS
