FIAT 124 SPIDER 2020 Käyttö- ja huolto-ohjekirja (in in Finnish)

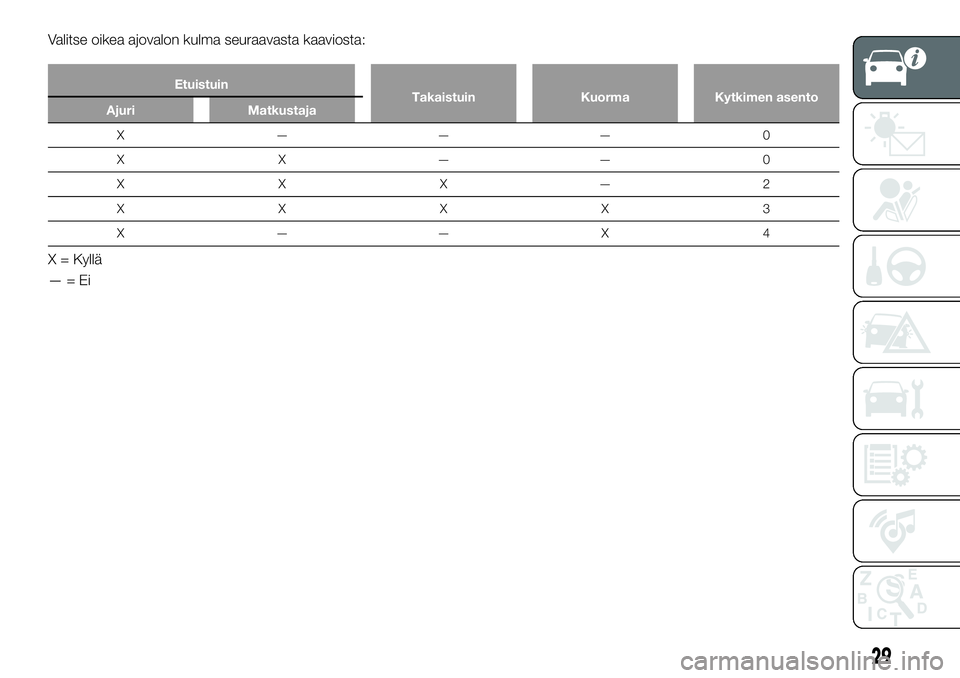

Valitse oikea ajovalon kulma seuraavasta kaaviosta:
Etuistuin
Takaistuin Kuorma Kytkimen asento
Ajuri Matkustaja
X ——— 0
XX——0
XXX—2
XXXX3
X——X 4
X = Kyllä
—=Ei
29

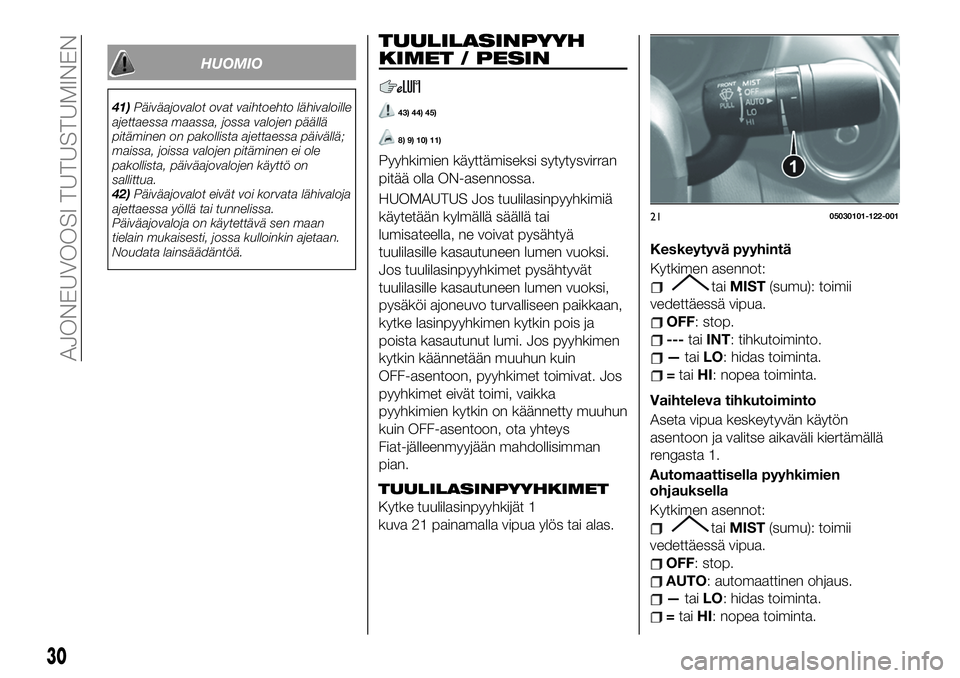

HUOMIO
41)Päiväajovalot ovat vaihtoehto lähivaloille
ajettaessa maassa, jossa valojen päällä
pitäminen on pakollista ajettaessa päivällä;
maissa, joissa valojen pitäminen ei ole
pakollista, päiväajovalojen käyttö on
sallittua.
42)Päiväajovalot eivät voi korvata lähivaloja
ajettaessa yöllä tai tunnelissa.
Päiväajovaloja on käytettävä sen maan
tielain mukaisesti, jossa kulloinkin ajetaan.
Noudata lainsäädäntöä.
TUULILASINPYYH
KIMET / PESIN
43) 44) 45)
8) 9) 10) 11)
Pyyhkimien käyttämiseksi sytytysvirran
pitää olla ON-asennossa.
HUOMAUTUS Jos tuulilasinpyyhkimiä
käytetään kylmällä säällä tai
lumisateella, ne voivat pysähtyä
tuulilasille kasautuneen lumen vuoksi.
Jos tuulilasinpyyhkimet pysähtyvät
tuulilasille kasautuneen lumen vuoksi,
pysäköi ajoneuvo turvalliseen paikkaan,
kytke lasinpyyhkimen kytkin pois ja
poista kasautunut lumi. Jos pyyhkimen
kytkin käännetään muuhun kuin
OFF-asentoon, pyyhkimet toimivat. Jos
pyyhkimet eivät toimi, vaikka
pyyhkimien kytkin on käännetty muuhun
kuin OFF-asentoon, ota yhteys
Fiat-jälleenmyyjään mahdollisimman
pian.
TUULILASINPYYHKIMET
Kytke tuulilasinpyyhkijät 1
kuva 21 painamalla vipua ylös tai alas.Keskeytyvä pyyhintä
Kytkimen asennot:
taiMIST(sumu): toimii
vedettäessä vipua.
OFF: stop.
---taiINT: tihkutoiminto.
—taiLO: hidas toiminta.
=taiHI: nopea toiminta.
Vaihteleva tihkutoiminto
Aseta vipua keskeytyvän käytön
asentoon ja valitse aikaväli kiertämällä
rengasta 1.
2105030101-122-001
30
AJONEUVOOSI TUTUSTUMINEN
Automaattisella pyyhkimien
ohjauksella
Kytkimen asennot:
taiMIST(sumu): toimii
vedettäessä vipua.
OFF: stop.
AUTO: automaattinen ohjaus.
—taiLO: hidas toiminta.
=taiHI: nopea toiminta.

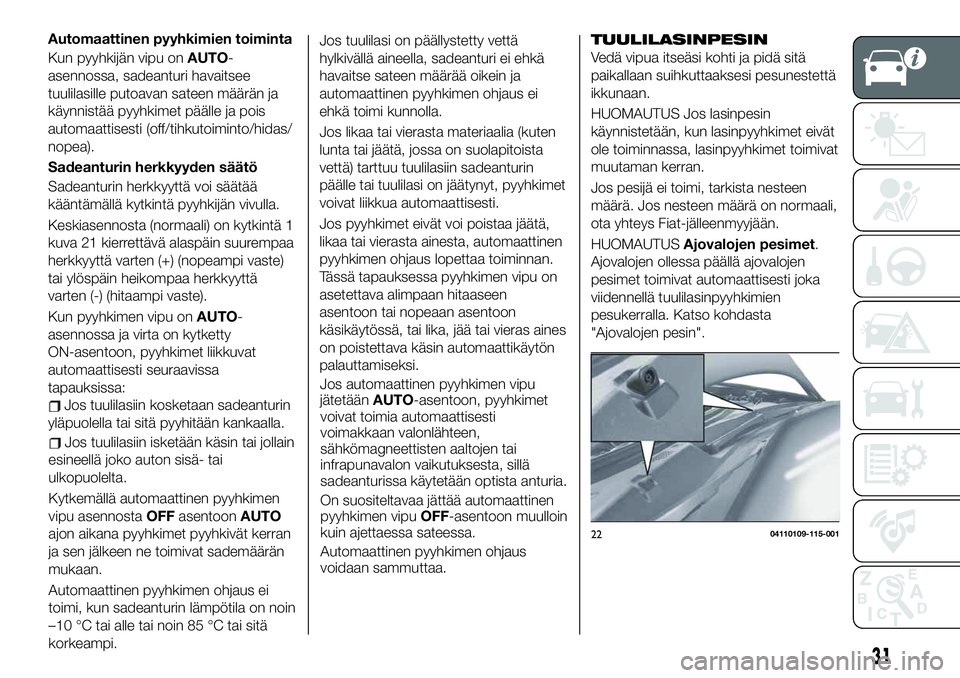

Automaattinen pyyhkimien toiminta
Kun pyyhkijän vipu onAUTO-
asennossa, sadeanturi havaitsee
tuulilasille putoavan sateen määrän ja
käynnistää pyyhkimet päälle ja pois
automaattisesti (off/tihkutoiminto/hidas/
nopea).
Sadeanturin herkkyyden säätö
Sadeanturin herkkyyttä voi säätää
kääntämällä kytkintä pyyhkijän vivulla.
Keskiasennosta (normaali) on kytkintä 1
kuva 21 kierrettävä alaspäin suurempaa
herkkyyttä varten (+) (nopeampi vaste)
tai ylöspäin heikompaa herkkyyttä
varten (-) (hitaampi vaste).
Kun pyyhkimen vipu onAUTO-
asennossa ja virta on kytketty
ON-asentoon, pyyhkimet liikkuvat
automaattisesti seuraavissa
tapauksissa:
Jos tuulilasiin kosketaan sadeanturin
yläpuolella tai sitä pyyhitään kankaalla.
Jos tuulilasiin isketään käsin tai jollain
esineellä joko auton sisä- tai
ulkopuolelta.
Kytkemällä automaattinen pyyhkimen
vipu asennostaOFFasentoonAUTO
ajon aikana pyyhkimet pyyhkivät kerran
ja sen jälkeen ne toimivat sademäärän
mukaan.
Automaattinen pyyhkimen ohjaus ei
toimi, kun sadeanturin lämpötila on noin
–10 °C tai alle tai noin 85 °C tai sitä
korkeampi.Jos tuulilasi on päällystetty vettä
hylkivällä aineella, sadeanturi ei ehkä
havaitse sateen määrää oikein ja
automaattinen pyyhkimen ohjaus ei
ehkä toimi kunnolla.
Jos likaa tai vierasta materiaalia (kuten
lunta tai jäätä, jossa on suolapitoista
vettä) tarttuu tuulilasiin sadeanturin
päälle tai tuulilasi on jäätynyt, pyyhkimet
voivat liikkua automaattisesti.
Jos pyyhkimet eivät voi poistaa jäätä,
likaa tai vierasta ainesta, automaattinen
pyyhkimen ohjaus lopettaa toiminnan.
Tässä tapauksessa pyyhkimen vipu on
asetettava alimpaan hitaaseen
asentoon tai nopeaan asentoon
käsikäytössä, tai lika, jää tai vieras aines
on poistettava käsin automaattikäytön
palauttamiseksi.
TUULILASINPESIN
Vedä vipua itseäsi kohti ja pidä sitä
paikallaan suihkuttaaksesi pesunestettä
ikkunaan.
HUOMAUTUS Jos lasinpesin
käynnistetään, kun lasinpyyhkimet eivät
ole toiminnassa, lasinpyyhkimet toimivat
muutaman kerran.
Jos pesijä ei toimi, tarkista nesteen
määrä. Jos nesteen määrä on normaali,
ota yhteys Fiat-jälleenmyyjään.
HUOMAUTUSAjovalojen pesimet.
Ajovalojen ollessa päällä ajovalojen
pesimet toimivat automaattisesti joka
viidennellä tuulilasinpyyhkimien
pesukerralla. Katso kohdasta
"Ajovalojen pesin".
2204110109-115-001
31
Jos automaattinen pyyhkimen vipu
jätetäänAUTO-asentoon, pyyhkimet
voivat toimia automaattisesti
voimakkaan valonlähteen,
sähkömagneettisten aaltojen tai
infrapunavalon vaikutuksesta, sillä
sadeanturissa käytetään optista anturia.
On suositeltavaa jättää automaattinen
pyyhkimen vipuOFF-asentoon muulloin
kuin ajettaessa sateessa.
Automaattinen pyyhkimen ohjaus
voidaan sammuttaa.

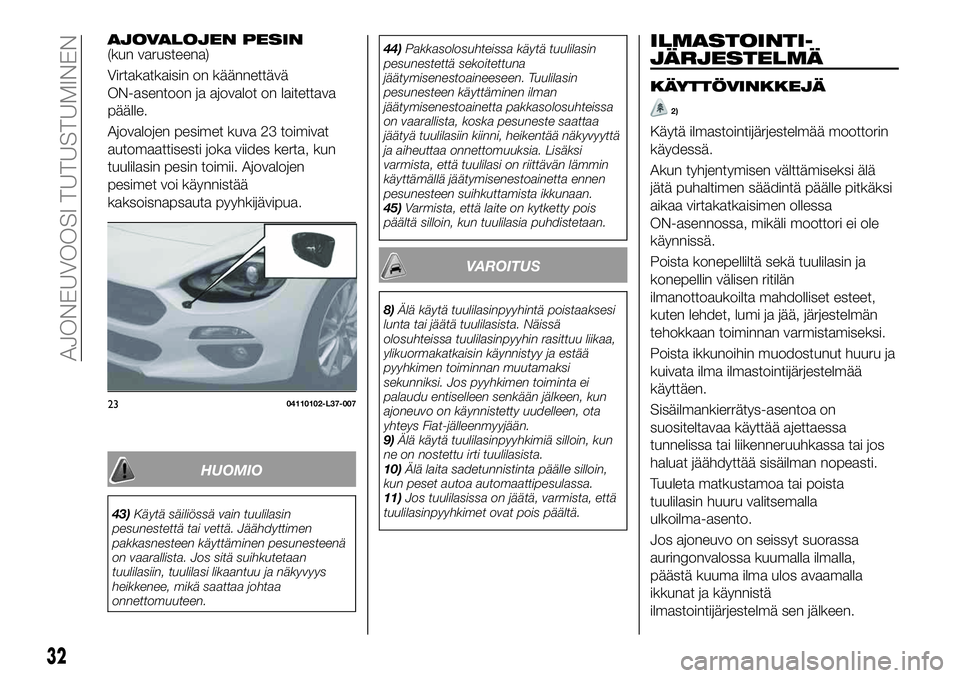

AJOVALOJEN PESIN(kun varusteena)
Virtakatkaisin on käännettävä
ON-asentoon ja ajovalot on laitettava
päälle.
Ajovalojen pesimet kuva 23 toimivat
automaattisesti joka viides kerta, kun
tuulilasin pesin toimii. Ajovalojen
pesimet voi käynnistää
kaksoisnapsauta pyyhkijävipua.
HUOMIO
43)Käytä säiliössä vain tuulilasin
pesunestettä tai vettä. Jäähdyttimen
pakkasnesteen käyttäminen pesunesteenä
on vaarallista. Jos sitä suihkutetaan
tuulilasiin, tuulilasi likaantuu ja näkyvyys
heikkenee, mikä saattaa johtaa
onnettomuuteen.44)Pakkasolosuhteissa käytä tuulilasin
pesunestettä sekoitettuna
jäätymisenestoaineeseen. Tuulilasin
pesunesteen käyttäminen ilman
jäätymisenestoainetta pakkasolosuhteissa
on vaarallista, koska pesuneste saattaa
jäätyä tuulilasiin kiinni, heikentää näkyvyyttä
ja aiheuttaa onnettomuuksia. Lisäksi
varmista, että tuulilasi on riittävän lämmin
käyttämällä jäätymisenestoainetta ennen
pesunesteen suihkuttamista ikkunaan.
45)Varmista, että laite on kytketty pois
päältä silloin, kun tuulilasia puhdistetaan.
VAROITUS
8)Älä käytä tuulilasinpyyhintä poistaaksesi
lunta tai jäätä tuulilasista. Näissä
olosuhteissa tuulilasinpyyhin rasittuu liikaa,
ylikuormakatkaisin käynnistyy ja estää
pyyhkimen toiminnan muutamaksi
sekunniksi. Jos pyyhkimen toiminta ei
palaudu entiselleen senkään jälkeen, kun
ajoneuvo on käynnistetty uudelleen, ota
yhteys Fiat-jälleenmyyjään.
9)Älä käytä tuulilasinpyyhkimiä silloin, kun
ne on nostettu irti tuulilasista.
10)Älä laita sadetunnistinta päälle silloin,
kun peset autoa automaattipesulassa.
11)Jos tuulilasissa on jäätä, varmista, että
tuulilasinpyyhkimet ovat pois päältä.
ILMASTOINTI-
JÄRJESTELMÄ
KÄYTTÖVINKKEJÄ
2)
Käytä ilmastointijärjestelmää moottorin
käydessä.
Akun tyhjentymisen välttämiseksi älä
jätä puhaltimen säädintä päälle pitkäksi
aikaa virtakatkaisimen ollessa
ON-asennossa, mikäli moottori ei ole
käynnissä.
Poista konepelliltä sekä tuulilasin ja
konepellin välisen ritilän
ilmanottoaukoilta mahdolliset esteet,
kuten lehdet, lumi ja jää, järjestelmän
tehokkaan toiminnan varmistamiseksi.
Poista ikkunoihin muodostunut huuru ja
kuivata ilma ilmastointijärjestelmää
käyttäen.
Sisäilmankierrätys-asentoa on
suositeltavaa käyttää ajettaessa
tunnelissa tai liikenneruuhkassa tai jos
haluat jäähdyttää sisäilman nopeasti.
Tuuleta matkustamoa tai poista
tuulilasin huuru valitsemalla
ulkoilma-asento.
Jos ajoneuvo on seissyt suorassa
auringonvalossa kuumalla ilmalla,
päästä kuuma ilma ulos avaamalla
ikkunat ja käynnistä
ilmastointijärjestelmä sen jälkeen.
2304110102-L37-007
32
AJONEUVOOSI TUTUSTUMINEN

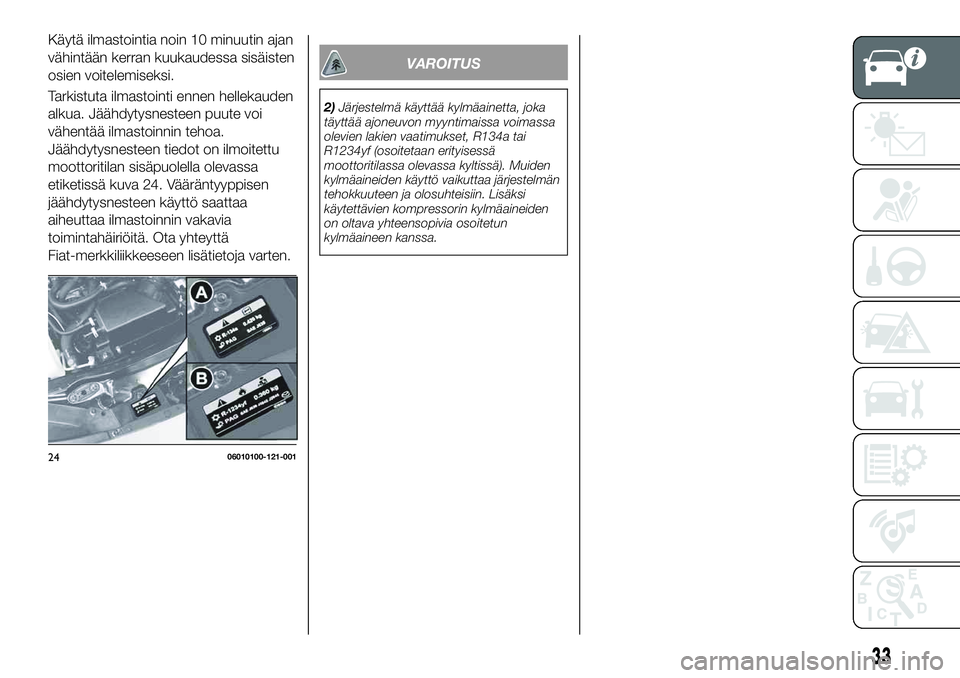

Käytä ilmastointia noin 10 minuutin ajan
vähintään kerran kuukaudessa sisäisten
osien voitelemiseksi.
Tarkistuta ilmastointi ennen hellekauden
alkua. Jäähdytysnesteen puute voi
vähentää ilmastoinnin tehoa.
Jäähdytysnesteen tiedot on ilmoitettu
moottoritilan sisäpuolella olevassa
etiketissä kuva 24. Vääräntyyppisen
jäähdytysnesteen käyttö saattaa
aiheuttaa ilmastoinnin vakavia
toimintahäiriöitä. Ota yhteyttä
Fiat-merkkiliikkeeseen lisätietoja varten.
VAROITUS
2)Järjestelmä käyttää kylmäainetta, joka
täyttää ajoneuvon myyntimaissa voimassa
olevien lakien vaatimukset, R134a tai
R1234yf (osoitetaan erityisessä
moottoritilassa olevassa kyltissä). Muiden
kylmäaineiden käyttö vaikuttaa järjestelmän
tehokkuuteen ja olosuhteisiin. Lisäksi
käytettävien kompressorin kylmäaineiden
on oltava yhteensopivia osoitetun
kylmäaineen kanssa.
2406010100-121-001
33

KÄSIKÄYTTÖINEN ILMASTOINTIJÄRJESTELMÄ
2506010300-122-099
34
AJONEUVOOSI TUTUSTUMINEN

OHJAUSKYTKIMET
1. Lämpötilan säädin. Käännä sitä myötäpäivään, kun haluat nostaa lämpöä ja vastapäivään, kun haluat laskea lämpöä.
2. Tuulettimen säädin. Tällä säätimellä voidaan säätää puhaltimen nopeutta. Puhaltimella on seitsemän nopeutta.
3.Tilan valitsin. Kierrä käyttötavan säätöpyörää valitaksesi ilman kiertotavan. Käyttötavan säätöpyörän voi asettaa väliasentoihin
(●) kunkin käyttötavan väliin.
4. Takaikkunan huurunpoiston kytkin. Paina kytkintä käynnistääksesi takaikkunan huurteenpoiston. Takaikkunan huurteenpoisto
toimii 15 minuuttia ja sammuu sitten automaattisesti.
5. Ilmanoton säädin. Voit valita ulkoilman tai kierrätetyn sisäilman. Paina kytkintä valitaksesi ulkoilman tai kierrätetyn sisäilman.
6. A/C-kytkin. Paina A/C-kytkintä kytkeäksesi ilmastoinnin päälle.
35

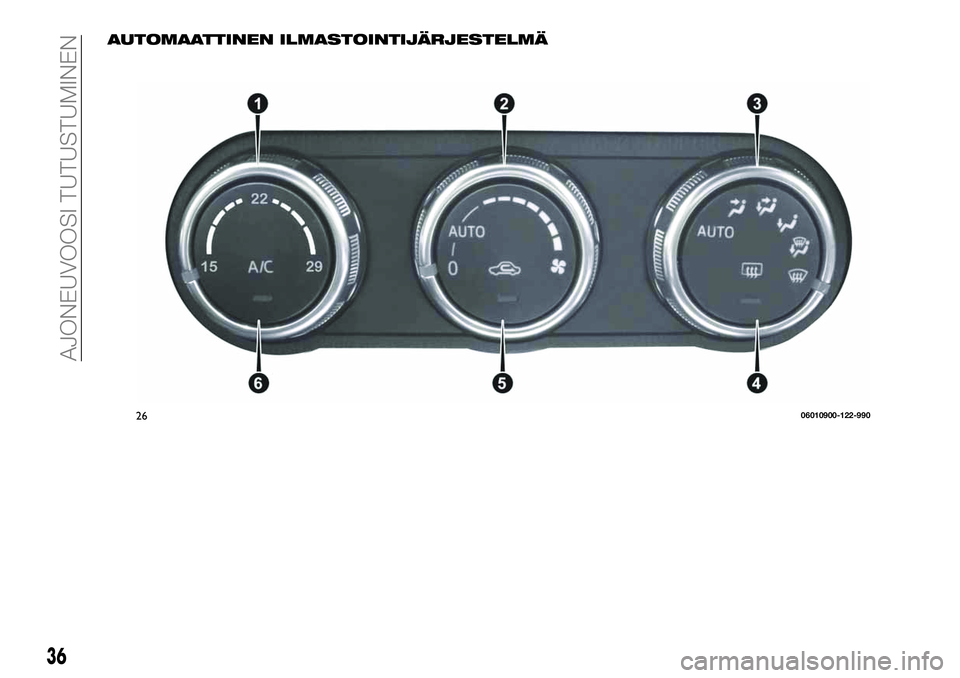

AUTOMAATTINEN ILMASTOINTIJÄRJESTELMÄ
2606010900-122-990
36
AJONEUVOOSI TUTUSTUMINEN

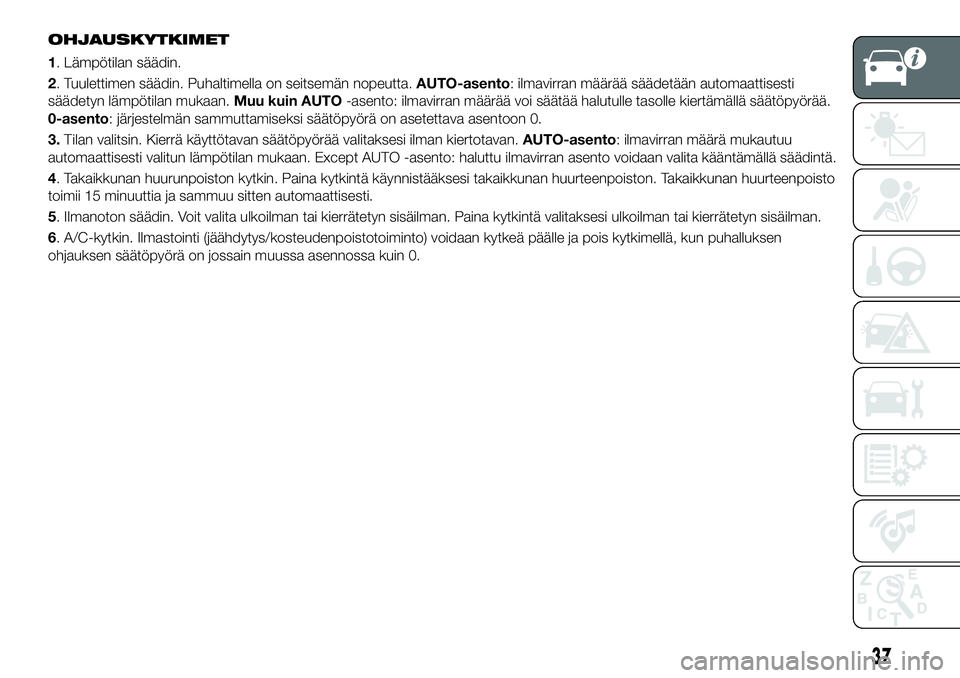

OHJAUSKYTKIMET
1. Lämpötilan säädin.
2. Tuulettimen säädin. Puhaltimella on seitsemän nopeutta.AUTO-asento: ilmavirran määrää säädetään automaattisesti
säädetyn lämpötilan mukaan.Muu kuin AUTO-asento: ilmavirran määrää voi säätää halutulle tasolle kiertämällä säätöpyörää.
0-asento: järjestelmän sammuttamiseksi säätöpyörä on asetettava asentoon 0.
3.Tilan valitsin. Kierrä käyttötavan säätöpyörää valitaksesi ilman kiertotavan.AUTO-asento: ilmavirran määrä mukautuu
automaattisesti valitun lämpötilan mukaan. Except AUTO -asento: haluttu ilmavirran asento voidaan valita kääntämällä säädintä.
4. Takaikkunan huurunpoiston kytkin. Paina kytkintä käynnistääksesi takaikkunan huurteenpoiston. Takaikkunan huurteenpoisto
toimii 15 minuuttia ja sammuu sitten automaattisesti.
5. Ilmanoton säädin. Voit valita ulkoilman tai kierrätetyn sisäilman. Paina kytkintä valitaksesi ulkoilman tai kierrätetyn sisäilman.
6. A/C-kytkin. Ilmastointi (jäähdytys/kosteudenpoistotoiminto) voidaan kytkeä päälle ja pois kytkimellä, kun puhalluksen
ohjauksen säätöpyörä on jossain muussa asennossa kuin 0.
37

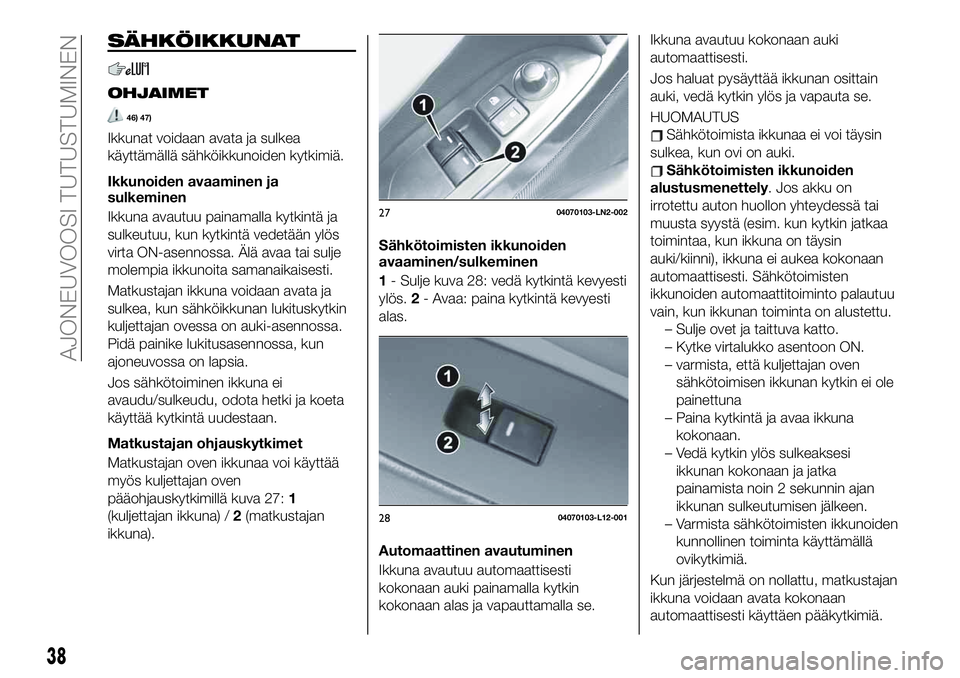

SÄHKÖIKKUNAT
OHJAIMET
46) 47)
Ikkunat voidaan avata ja sulkea
käyttämällä sähköikkunoiden kytkimiä.
Ikkunoiden avaaminen ja
sulkeminen
Ikkuna avautuu painamalla kytkintä ja
sulkeutuu, kun kytkintä vedetään ylös
virta ON-asennossa. Älä avaa tai sulje
molempia ikkunoita samanaikaisesti.
Matkustajan ikkuna voidaan avata ja
sulkea, kun sähköikkunan lukituskytkin
kuljettajan ovessa on auki-asennossa.
Pidä painike lukitusasennossa, kun
ajoneuvossa on lapsia.
Jos sähkötoiminen ikkuna ei
avaudu/sulkeudu, odota hetki ja koeta
käyttää kytkintä uudestaan.
Matkustajan ohjauskytkimet
Matkustajan oven ikkunaa voi käyttää
myös kuljettajan oven
pääohjauskytkimillä kuva 27:1
(kuljettajan ikkuna) /2(matkustajan
ikkuna).Sähkötoimisten ikkunoiden
avaaminen/sulkeminen
1- Sulje kuva 28: vedä kytkintä kevyesti
ylös.2- Avaa: paina kytkintä kevyesti
alas.
Automaattinen avautuminen
Ikkuna avautuu automaattisesti
kokonaan auki painamalla kytkin
kokonaan alas ja vapauttamalla se.Ikkuna avautuu kokonaan auki
automaattisesti.
Jos haluat pysäyttää ikkunan osittain
auki, vedä kytkin ylös ja vapauta se.
HUOMAUTUSSähkötoimista ikkunaa ei voi täysin
sulkea, kun ovi on auki.
Sähkötoimisten ikkunoiden
alustusmenettely. Jos akku on
irrotettu auton huollon yhteydessä tai
muusta syystä (esim. kun kytkin jatkaa
toimintaa, kun ikkuna on täysin
auki/kiinni), ikkuna ei aukea kokonaan
automaattisesti. Sähkötoimisten
ikkunoiden automaattitoiminto palautuu
vain, kun ikkunan toiminta on alustettu.
– Sulje ovet ja taittuva katto.
– Kytke virtalukko asentoon ON.
– varmista, että kuljettajan oven
sähkötoimisen ikkunan kytkin ei ole
painettuna
– Paina kytkintä ja avaa ikkuna
kokonaan.
– Vedä kytkin ylös sulkeaksesi
ikkunan kokonaan ja jatka
painamista noin 2 sekunnin ajan
ikkunan sulkeutumisen jälkeen.
– Varmista sähkötoimisten ikkunoiden
kunnollinen toiminta käyttämällä
ovikytkimiä.
Kun järjestelmä on nollattu, matkustajan
ikkuna voidaan avata kokonaan
automaattisesti käyttäen pääkytkimiä.
2704070103-LN2-002
2804070103-L12-001
38
AJONEUVOOSI TUTUSTUMINEN
