FIAT 124 SPIDER 2020 Käyttö- ja huolto-ohjekirja (in in Finnish)

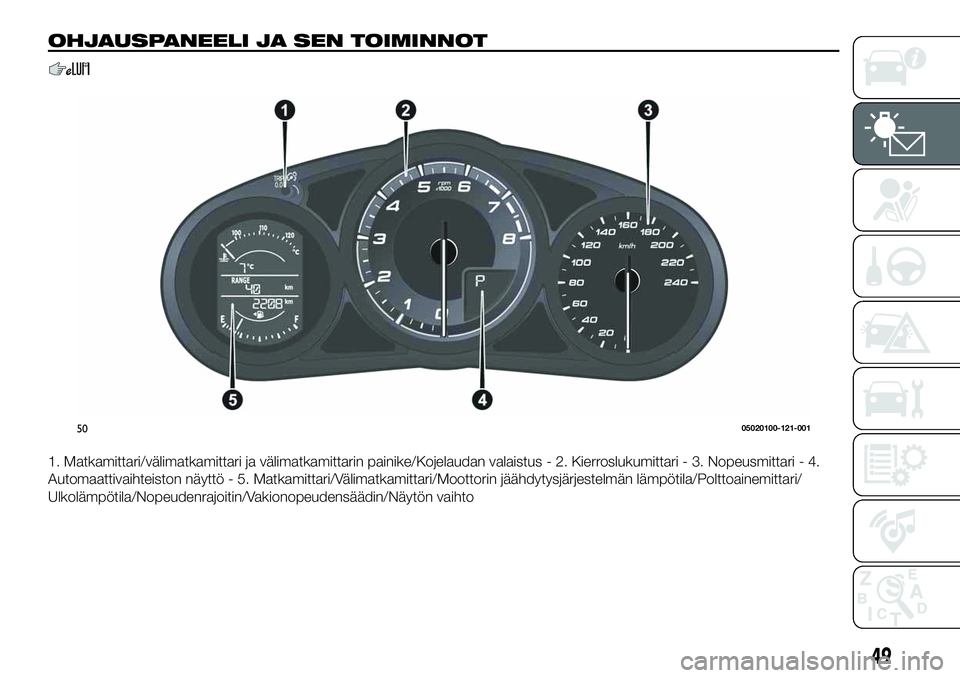

OHJAUSPANEELI JA SEN TOIMINNOT
1. Matkamittari/välimatkamittari ja välimatkamittarin painike/Kojelaudan valaistus - 2. Kierroslukumittari - 3. Nopeusmittari - 4.
Automaattivaihteiston näyttö - 5. Matkamittari/Välimatkamittari/Moottorin jäähdytysjärjestelmän lämpötila/Polttoainemittari/
Ulkolämpötila/Nopeudenrajoitin/Vakionopeudensäädin/Näytön vaihto
5005020100-121-001
49

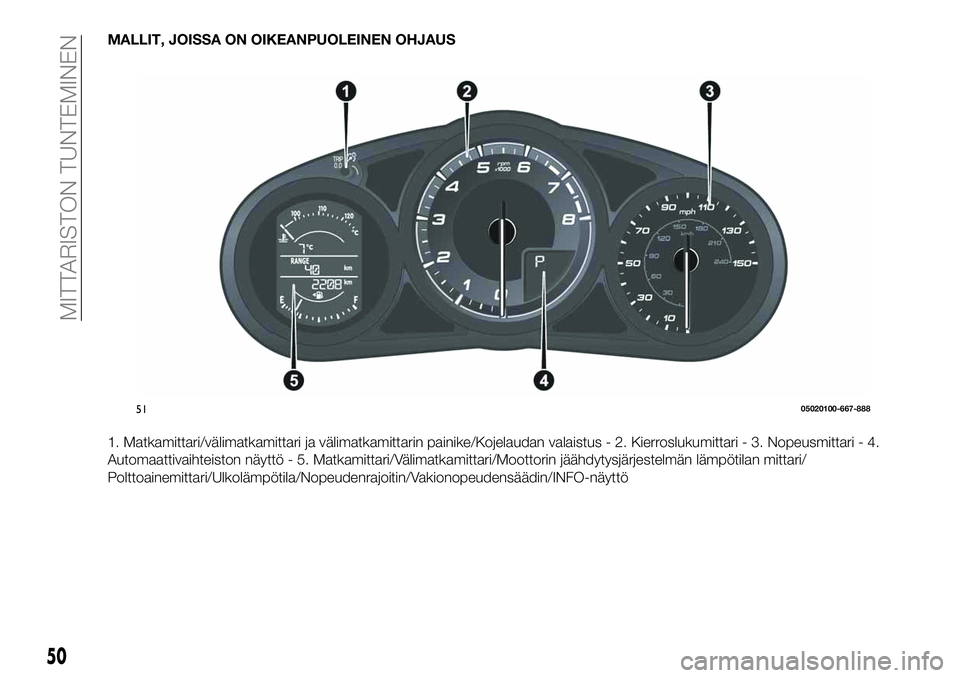

MALLIT, JOISSA ON OIKEANPUOLEINEN OHJAUS
1. Matkamittari/välimatkamittari ja välimatkamittarin painike/Kojelaudan valaistus - 2. Kierroslukumittari - 3. Nopeusmittari - 4.
Automaattivaihteiston näyttö - 5. Matkamittari/Välimatkamittari/Moottorin jäähdytysjärjestelmän lämpötilan mittari/
Polttoainemittari/Ulkolämpötila/Nopeudenrajoitin/Vakionopeudensäädin/INFO-näyttö
5105020100-667-888
50

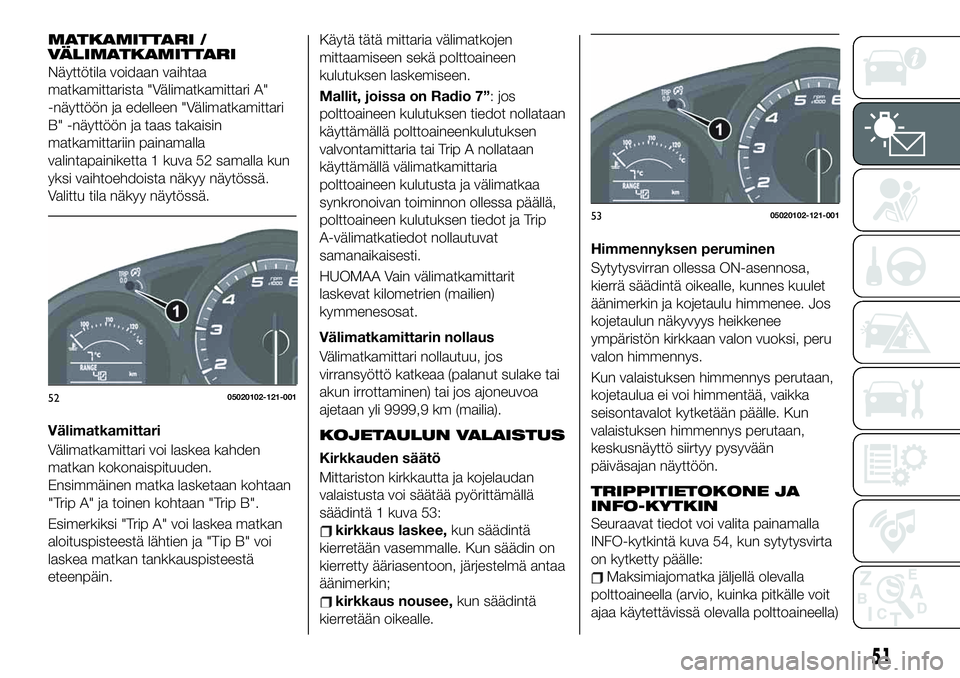

MITTARISTON TUNTEMINEN

MATKAMITTARI /
VÄLIMATKAMITTARI
Näyttötila voidaan vaihtaa
matkamittarista "Välimatkamittari A"
-näyttöön ja edelleen "Välimatkamittari
B" -näyttöön ja taas takaisin
matkamittariin painamalla
valintapainiketta 1 kuva 52 samalla kun
yksi vaihtoehdoista näkyy näytössä.
Valittu tila näkyy näytössä.
Välimatkamittari
Välimatkamittari voi laskea kahden
matkan kokonaispituuden.
Ensimmäinen matka lasketaan kohtaan
"Trip A" ja toinen kohtaan "Trip B".
Esimerkiksi "Trip A" voi laskea matkan
aloituspisteestä lähtien ja "Tip B" voi
laskea matkan tankkauspisteestä
eteenpäin.Käytä tätä mittaria välimatkojen
mittaamiseen sekä polttoaineen
kulutuksen laskemiseen.
Mallit, joissa on Radio 7”: jos
polttoaineen kulutuksen tiedot nollataan
käyttämällä polttoaineenkulutuksen
valvontamittaria tai Trip A nollataan
käyttämällä välimatkamittaria
polttoaineen kulutusta ja välimatkaa
synkronoivan toiminnon ollessa päällä,
polttoaineen kulutuksen tiedot ja Trip
A-välimatkatiedot nollautuvat
samanaikaisesti.
HUOMAA Vain välimatkamittarit
laskevat kilometrien (mailien)
kymmenesosat.
Välimatkamittarin nollaus
Välimatkamittari nollautuu, jos
virransyöttö katkeaa (palanut sulake tai
akun irrottaminen) tai jos ajoneuvoa
ajetaan yli 9999,9 km (mailia).
KOJETAULUN VALAISTUS
Kirkkauden säätö
Mittariston kirkkautta ja kojelaudan
valaistusta voi säätää pyörittämällä
säädintä 1 kuva 53:
kirkkaus laskee,kun säädintä
kierretään vasemmalle. Kun säädin on
kierretty ääriasentoon, järjestelmä antaa
äänimerkin;
kirkkaus nousee,kun säädintä
kierretään oikealle.Himmennyksen peruminen
Sytytysvirran ollessa ON-asennosa,
kierrä säädintä oikealle, kunnes kuulet
äänimerkin ja kojetaulu himmenee. Jos
kojetaulun näkyvyys heikkenee
ympäristön kirkkaan valon vuoksi, peru
valon himmennys.
Kun valaistuksen himmennys perutaan,
kojetaulua ei voi himmentää, vaikka
seisontavalot kytketään päälle. Kun
valaistuksen himmennys perutaan,
keskusnäyttö siirtyy pysyvään
päiväsajan näyttöön.
TRIPPITIETOKONE JA
INFO-KYTKIN
Seuraavat tiedot voi valita painamalla
INFO-kytkintä kuva 54, kun sytytysvirta
on kytketty päälle:
Maksimiajomatka jäljellä olevalla
polttoaineella (arvio, kuinka pitkälle voit
ajaa käytettävissä olevalla polttoaineella)
5205020102-121-001
5305020102-121-001
51

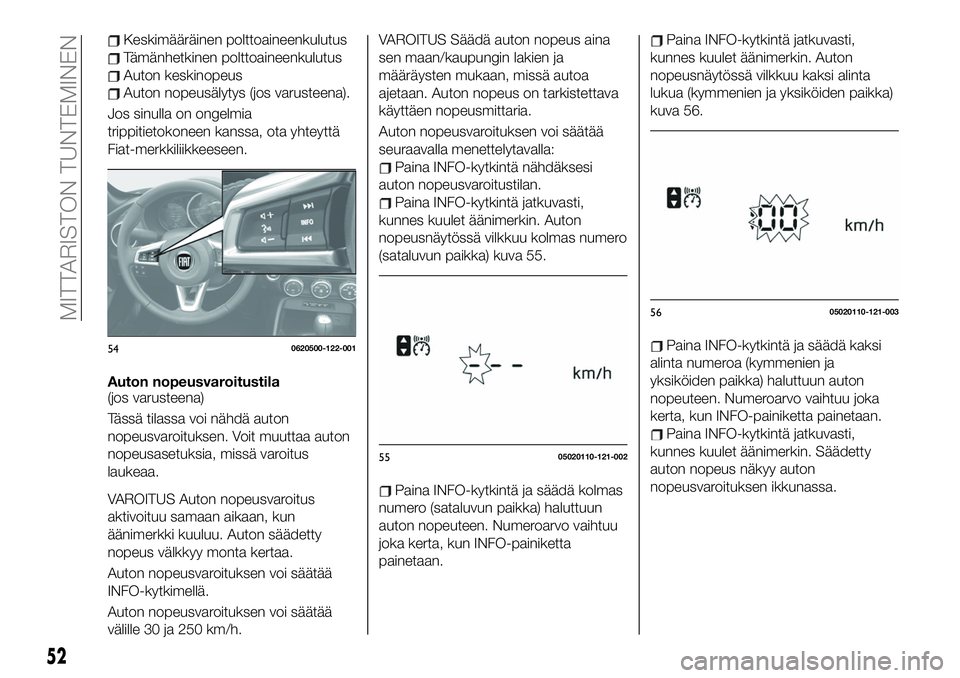

Keskimääräinen polttoaineenkulutus
Tämänhetkinen polttoaineenkulutus
Auton keskinopeus
Auton nopeusälytys (jos varusteena).
Jos sinulla on ongelmia
trippitietokoneen kanssa, ota yhteyttä
Fiat-merkkiliikkeeseen.
Auton nopeusvaroitustila
(jos varusteena)
Tässä tilassa voi nähdä auton
nopeusvaroituksen. Voit muuttaa auton
nopeusasetuksia, missä varoitus
laukeaa.
VAROITUS Auton nopeusvaroitus
aktivoituu samaan aikaan, kun
äänimerkki kuuluu. Auton säädetty
nopeus välkkyy monta kertaa.
Auton nopeusvaroituksen voi säätää
INFO-kytkimellä.
Auton nopeusvaroituksen voi säätää
välille 30 ja 250 km/h.
VAROITUS Säädä auton nopeus aina
sen maan/kaupungin lakien ja
määräysten mukaan, missä autoa
ajetaan. Auton nopeus on tarkistettava
käyttäen nopeusmittaria.
Auton nopeusvaroituksen voi säätää
seuraavalla menettelytavalla:
Paina INFO-kytkintä nähdäksesi
auton nopeusvaroitustilan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Auton
nopeusnäytössä vilkkuu kolmas numero
(sataluvun paikka) kuva 55.
Paina INFO-kytkintä ja säädä kolmas
numero (sataluvun paikka) haluttuun
auton nopeuteen. Numeroarvo vaihtuu
joka kerta, kun INFO-painiketta
painetaan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Auton
nopeusnäytössä vilkkuu kaksi alinta
lukua (kymmenien ja yksiköiden paikka)
kuva 56.
Paina INFO-kytkintä ja säädä kaksi
alinta numeroa (kymmenien ja
yksiköiden paikka) haluttuun auton
nopeuteen. Numeroarvo vaihtuu joka
kerta, kun INFO-painiketta painetaan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Säädetty
auton nopeus näkyy auton
nopeusvaroituksen ikkunassa.
540620500-122-001
5505020110-121-002
5605020110-121-003
52
MITTARISTON TUNTEMINEN

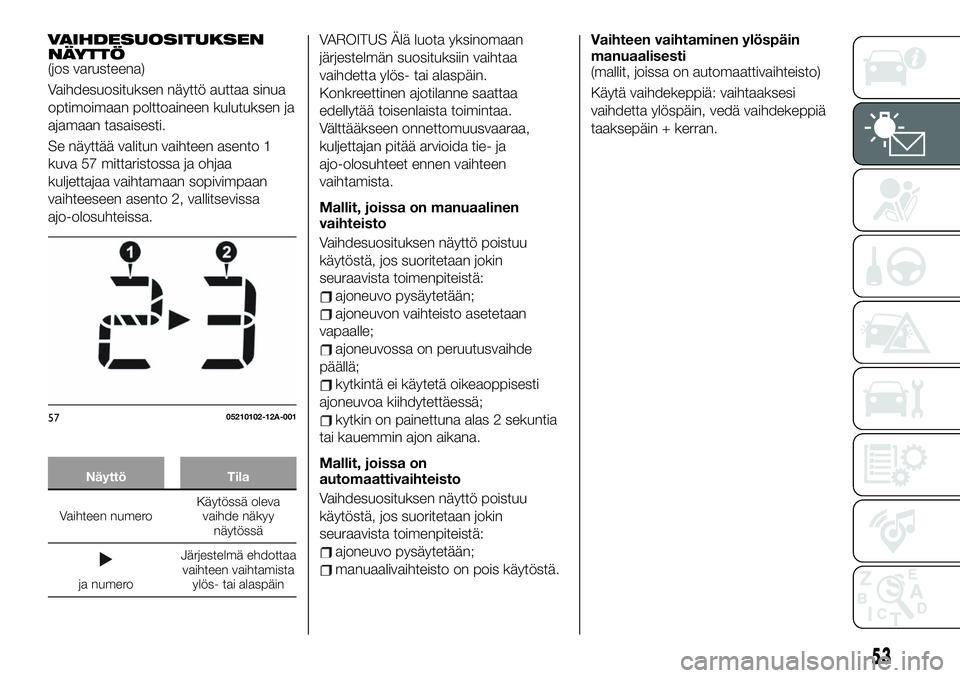

VAIHDESUOSITUKSEN
NÄYTTÖ
(jos varusteena)
Vaihdesuosituksen näyttö auttaa sinua
optimoimaan polttoaineen kulutuksen ja
ajamaan tasaisesti.
Se näyttää valitun vaihteen asento 1
kuva 57 mittaristossa ja ohjaa
kuljettajaa vaihtamaan sopivimpaan
vaihteeseen asento 2, vallitsevissa
ajo-olosuhteissa.
Näyttö Tila
Vaihteen numeroKäytössä oleva
vaihde näkyy
näytössä
ja numeroJärjestelmä ehdottaa
vaihteen vaihtamista
ylös- tai alaspäin
VAROITUS Älä luota yksinomaan
järjestelmän suosituksiin vaihtaa
vaihdetta ylös- tai alaspäin.
Konkreettinen ajotilanne saattaa
edellytää toisenlaista toimintaa.
Välttääkseen onnettomuusvaaraa,
kuljettajan pitää arvioida tie- ja
ajo-olosuhteet ennen vaihteen
vaihtamista.
Mallit, joissa on manuaalinen
vaihteisto
Vaihdesuosituksen näyttö poistuu
käytöstä, jos suoritetaan jokin
seuraavista toimenpiteistä:
ajoneuvo pysäytetään;
ajoneuvon vaihteisto asetetaan
vapaalle;
ajoneuvossa on peruutusvaihde
päällä;
kytkintä ei käytetä oikeaoppisesti
ajoneuvoa kiihdytettäessä;
kytkin on painettuna alas 2 sekuntia
tai kauemmin ajon aikana.
Mallit, joissa on
automaattivaihteisto
Vaihdesuosituksen näyttö poistuu
käytöstä, jos suoritetaan jokin
seuraavista toimenpiteistä:
ajoneuvo pysäytetään;
manuaalivaihteisto on pois käytöstä.Vaihteen vaihtaminen ylöspäin
manuaalisesti
(mallit, joissa on automaattivaihteisto)
Käytä vaihdekeppiä: vaihtaaksesi
vaihdetta ylöspäin, vedä vaihdekeppiä
taaksepäin + kerran.
5705210102-12A-001
53

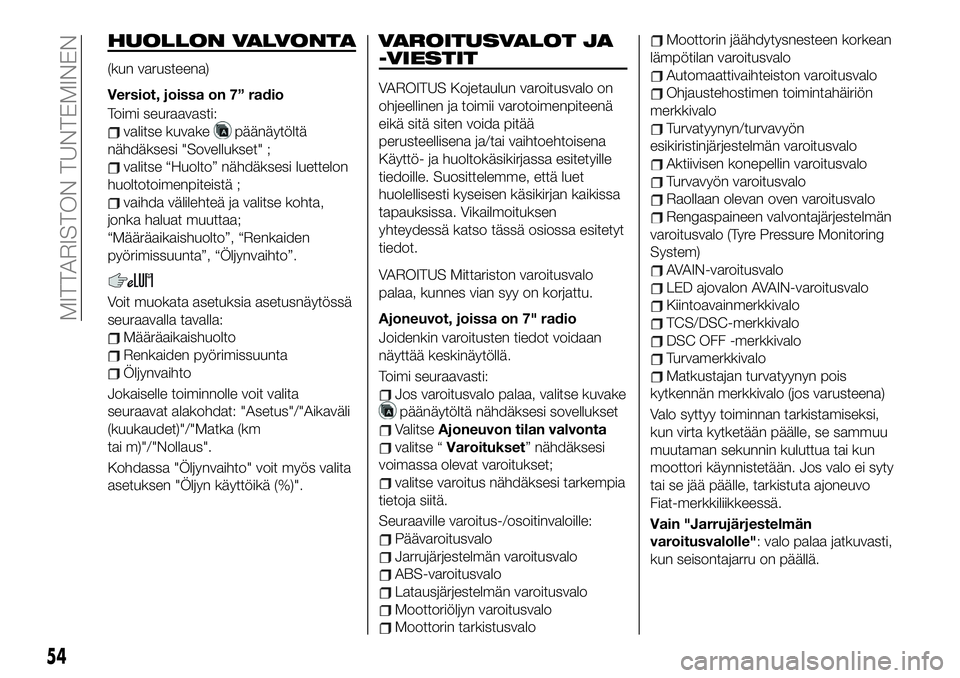

HUOLLON VALVONTA
(kun varusteena)
Versiot, joissa on 7” radio
Toimi seuraavasti:
valitse kuvakepäänäytöltä
nähdäksesi "Sovellukset" ;
valitse “Huolto” nähdäksesi luettelon
huoltotoimenpiteistä ;
vaihda välilehteä ja valitse kohta,
jonka haluat muuttaa;
“Määräaikaishuolto”, “Renkaiden
pyörimissuunta”, “Öljynvaihto”.
Voit muokata asetuksia asetusnäytössä
seuraavalla tavalla:
Määräaikaishuolto
Renkaiden pyörimissuunta
Öljynvaihto
Jokaiselle toiminnolle voit valita
seuraavat alakohdat: "Asetus"/"Aikaväli
(kuukaudet)"/"Matka (km
tai m)"/"Nollaus".
Kohdassa "Öljynvaihto" voit myös valita
asetuksen "Öljyn käyttöikä (%)".
VAROITUSVALOT JA
-VIESTIT
VAROITUS Kojetaulun varoitusvalo on
ohjeellinen ja toimii varotoimenpiteenä
eikä sitä siten voida pitää
perusteellisena ja/tai vaihtoehtoisena
Käyttö- ja huoltokäsikirjassa esitetyille
tiedoille. Suosittelemme, että luet
huolellisesti kyseisen käsikirjan kaikissa
tapauksissa. Vikailmoituksen
yhteydessä katso tässä osiossa esitetyt
tiedot.
VAROITUS Mittariston varoitusvalo
palaa, kunnes vian syy on korjattu.
Ajoneuvot, joissa on 7" radio
Joidenkin varoitusten tiedot voidaan
näyttää keskinäytöllä.
Toimi seuraavasti:
Jos varoitusvalo palaa, valitse kuvake
päänäytöltä nähdäksesi sovellukset
ValitseAjoneuvon tilan valvonta
valitse “Varoitukset” nähdäksesi
voimassa olevat varoitukset;
valitse varoitus nähdäksesi tarkempia
tietoja siitä.
Seuraaville varoitus-/osoitinvaloille:
Päävaroitusvalo
Jarrujärjestelmän varoitusvalo
ABS-varoitusvalo
Latausjärjestelmän varoitusvalo
Moottoriöljyn varoitusvalo
Moottorin tarkistusvalo
Moottorin jäähdytysnesteen korkean
lämpötilan varoitusvalo
Automaattivaihteiston varoitusvalo
Ohjaustehostimen toimintahäiriön
merkkivalo
Turvatyynyn/turvavyön
esikiristinjärjestelmän varoitusvalo
Aktiivisen konepellin varoitusvalo
Turvavyön varoitusvalo
Raollaan olevan oven varoitusvalo
Rengaspaineen valvontajärjestelmän
varoitusvalo (Tyre Pressure Monitoring
System)
AVAIN-varoitusvalo
LED ajovalon AVAIN-varoitusvalo
Kiintoavainmerkkivalo
TCS/DSC-merkkivalo
DSC OFF -merkkivalo
Turvamerkkivalo
Matkustajan turvatyynyn pois
kytkennän merkkivalo (jos varusteena)
Valo syttyy toiminnan tarkistamiseksi,
kun virta kytketään päälle, se sammuu
muutaman sekunnin kuluttua tai kun
moottori käynnistetään. Jos valo ei syty
tai se jää päälle, tarkistuta ajoneuvo
Fiat-merkkiliikkeessä.
Vain "Jarrujärjestelmän
varoitusvalolle": valo palaa jatkuvasti,
kun seisontajarru on päällä.
54
MITTARISTON TUNTEMINEN

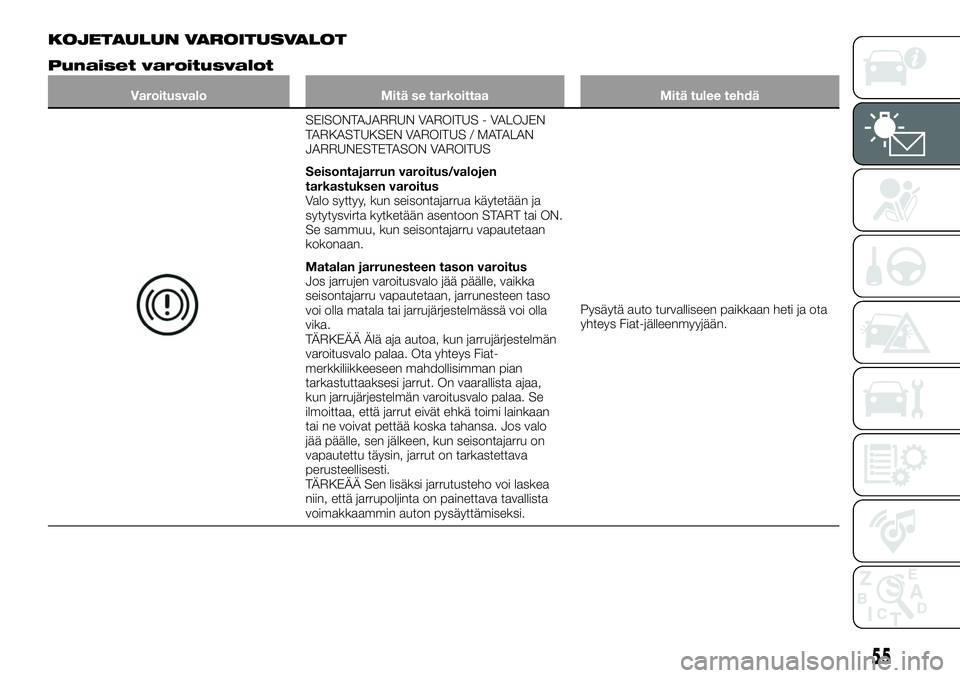

KOJETAULUN VAROITUSVALOT
Punaiset varoitusvalot
Varoitusvalo Mitä se tarkoittaa Mitä tulee tehdä
SEISONTAJARRUN VAROITUS - VALOJEN
TARKASTUKSEN VAROITUS / MATALAN
JARRUNESTETASON VAROITUS
Seisontajarrun varoitus/valojen
tarkastuksen varoitus
Valo syttyy, kun seisontajarrua käytetään ja
sytytysvirta kytketään asentoon START tai ON.
Se sammuu, kun seisontajarru vapautetaan
kokonaan.
Matalan jarrunesteen tason varoitus
Jos jarrujen varoitusvalo jää päälle, vaikka
seisontajarru vapautetaan, jarrunesteen taso
voi olla matala tai jarrujärjestelmässä voi olla
vika.
TÄRKEÄÄ Älä aja autoa, kun jarrujärjestelmän
varoitusvalo palaa. Ota yhteys Fiat-
merkkiliikkeeseen mahdollisimman pian
tarkastuttaaksesi jarrut. On vaarallista ajaa,
kun jarrujärjestelmän varoitusvalo palaa. Se
ilmoittaa, että jarrut eivät ehkä toimi lainkaan
tai ne voivat pettää koska tahansa. Jos valo
jää päälle, sen jälkeen, kun seisontajarru on
vapautettu täysin, jarrut on tarkastettava
perusteellisesti.
TÄRKEÄÄ Sen lisäksi jarrutusteho voi laskea
niin, että jarrupoljinta on painettava tavallista
voimakkaammin auton pysäyttämiseksi.Pysäytä auto turvalliseen paikkaan heti ja ota
yhteys Fiat-jälleenmyyjään.
55

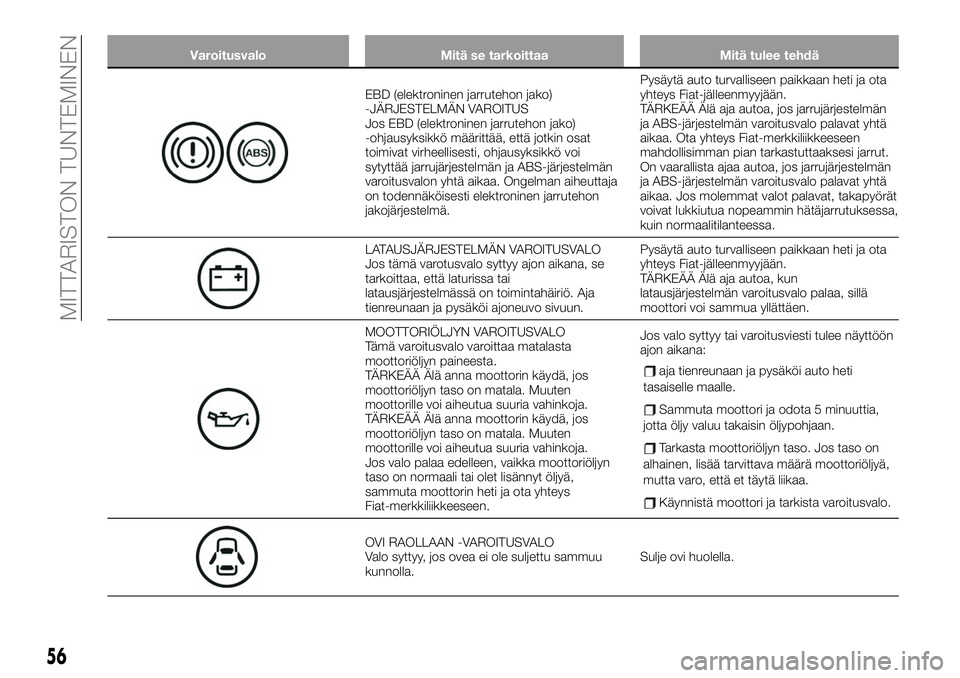

Varoitusvalo Mitä se tarkoittaa Mitä tulee tehdä
EBD (elektroninen jarrutehon jako)
-JÄRJESTELMÄN VAROITUS
Jos EBD (elektroninen jarrutehon jako)
-ohjausyksikkö määrittää, että jotkin osat
toimivat virheellisesti, ohjausyksikkö voi
sytyttää jarrujärjestelmän ja ABS-järjestelmän
varoitusvalon yhtä aikaa. Ongelman aiheuttaja
on todennäköisesti elektroninen jarrutehon
jakojärjestelmä.Pysäytä auto turvalliseen paikkaan heti ja ota
yhteys Fiat-jälleenmyyjään.
TÄRKEÄÄ Älä aja autoa, jos jarrujärjestelmän
ja ABS-järjestelmän varoitusvalo palavat yhtä
aikaa. Ota yhteys Fiat-merkkiliikkeeseen
mahdollisimman pian tarkastuttaaksesi jarrut.
On vaarallista ajaa autoa, jos jarrujärjestelmän
ja ABS-järjestelmän varoitusvalo palavat yhtä
aikaa. Jos molemmat valot palavat, takapyörät
voivat lukkiutua nopeammin hätäjarrutuksessa,
kuin normaalitilanteessa.
LATAUSJÄRJESTELMÄN VAROITUSVALO
Jos tämä varotusvalo syttyy ajon aikana, se
tarkoittaa, että laturissa tai
latausjärjestelmässä on toimintahäiriö. Aja
tienreunaan ja pysäköi ajoneuvo sivuun.Pysäytä auto turvalliseen paikkaan heti ja ota
yhteys Fiat-jälleenmyyjään.
TÄRKEÄÄ Älä aja autoa, kun
latausjärjestelmän varoitusvalo palaa, sillä
moottori voi sammua yllättäen.
MOOTTORIÖLJYN VAROITUSVALO
Tämä varoitusvalo varoittaa matalasta
moottoriöljyn paineesta.
TÄRKEÄÄ Älä anna moottorin käydä, jos
moottoriöljyn taso on matala. Muuten
moottorille voi aiheutua suuria vahinkoja.
TÄRKEÄÄ Älä anna moottorin käydä, jos
moottoriöljyn taso on matala. Muuten
moottorille voi aiheutua suuria vahinkoja.
Jos valo palaa edelleen, vaikka moottoriöljyn
taso on normaali tai olet lisännyt öljyä,
sammuta moottorin heti ja ota yhteys
Fiat-merkkiliikkeeseen.Jos valo syttyy tai varoitusviesti tulee näyttöön
ajon aikana:
aja tienreunaan ja pysäköi auto heti
tasaiselle maalle.
Sammuta moottori ja odota 5 minuuttia,
jotta öljy valuu takaisin öljypohjaan.
Tarkasta moottoriöljyn taso. Jos taso on
alhainen, lisää tarvittava määrä moottoriöljyä,
mutta varo, että et täytä liikaa.
Käynnistä moottori ja tarkista varoitusvalo.
OVI RAOLLAAN -VAROITUSVALO
Valo syttyy, jos ovea ei ole suljettu sammuu
kunnolla.Sulje ovi huolella.
56
MITTARISTON TUNTEMINEN

Varoitusvalo Mitä se tarkoittaa Mitä tulee tehdä

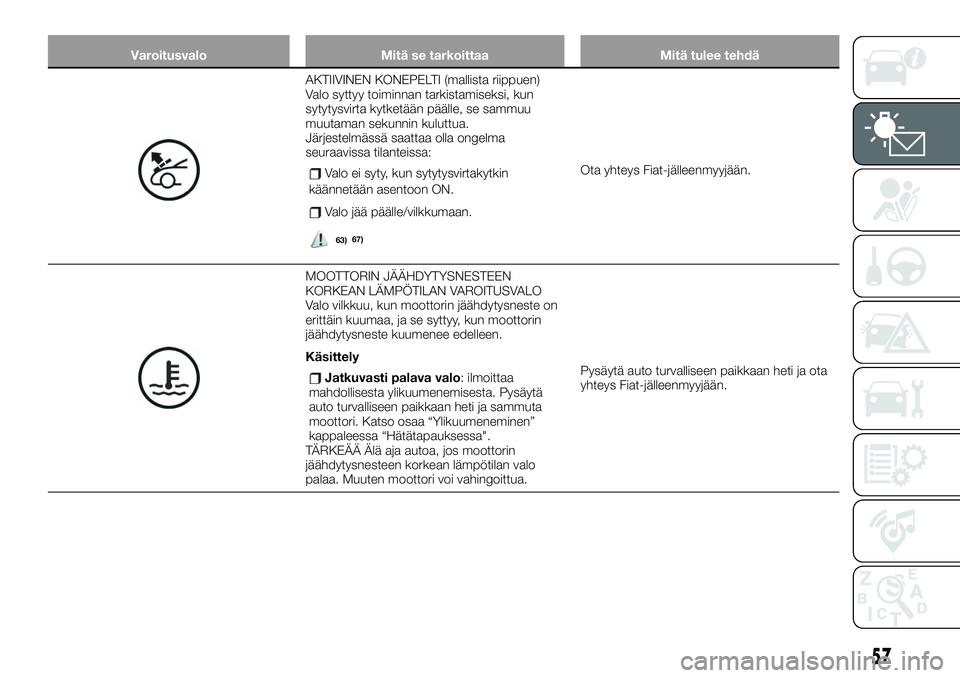

AKTIIVINEN KONEPELTI (mallista riippuen)
Valo syttyy toiminnan tarkistamiseksi, kun
sytytysvirta kytketään päälle, se sammuu
muutaman sekunnin kuluttua.
Järjestelmässä saattaa olla ongelma
seuraavissa tilanteissa:
Valo ei syty, kun sytytysvirtakytkin
käännetään asentoon ON.
Valo jää päälle/vilkkumaan.
63)
Ota yhteys Fiat-jälleenmyyjään.
MOOTTORIN JÄÄHDYTYSNESTEEN
KORKEAN LÄMPÖTILAN VAROITUSVALO
Valo vilkkuu, kun moottorin jäähdytysneste on
erittäin kuumaa, ja se syttyy, kun moottorin
jäähdytysneste kuumenee edelleen.
Käsittely
Jatkuvasti palava valo: ilmoittaa
mahdollisesta ylikuumenemisesta. Pysäytä
auto turvalliseen paikkaan heti ja sammuta
moottori. Katso osaa “Ylikuumeneminen”
kappaleessa “Hätätapauksessa".
TÄRKEÄÄ Älä aja autoa, jos moottorin
jäähdytysnesteen korkean lämpötilan valo
palaa. Muuten moottori voi vahingoittua.Pysäytä auto turvalliseen paikkaan heti ja ota
yhteys Fiat-jälleenmyyjään.
57
67)

Varoitusvalo Mitä se tarkoittaa Mitä tulee tehdä

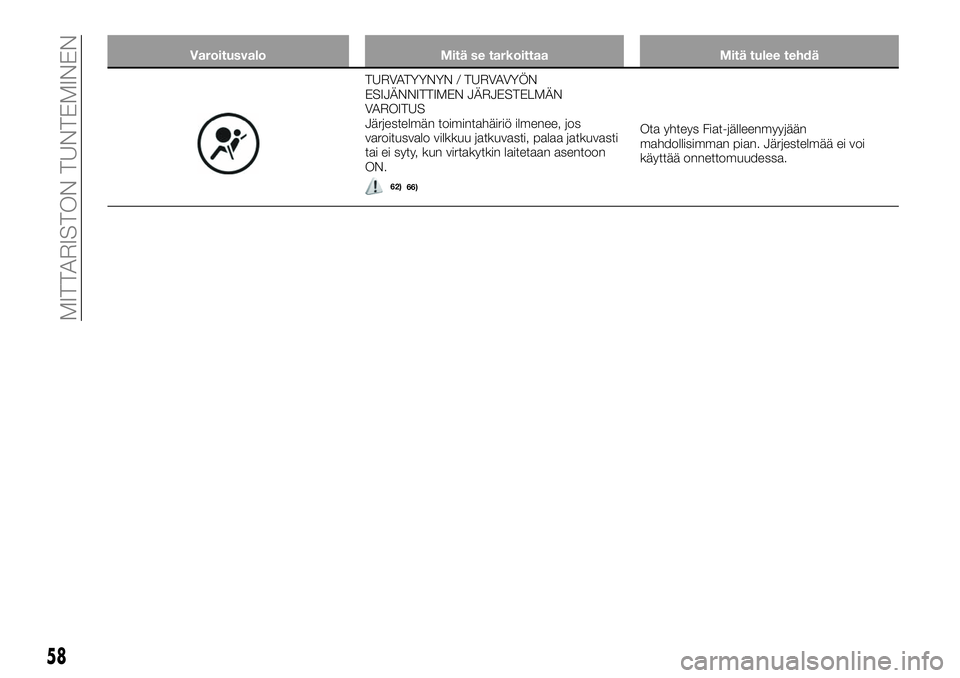

TURVATYYNYN / TURVAVYÖN
ESIJÄNNITTIMEN JÄRJESTELMÄN
VAROITUS
Järjestelmän toimintahäiriö ilmenee, jos
varoitusvalo vilkkuu jatkuvasti, palaa jatkuvasti
tai ei syty, kun virtakytkin laitetaan asentoon
ON.
Ota yhteys Fiat-jälleenmyyjään
mahdollisimman pian. Järjestelmää ei voi
käyttää onnettomuudessa.
58
MITTARISTON TUNTEMINEN
62)
66)
