FIAT 124 SPIDER 2021 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

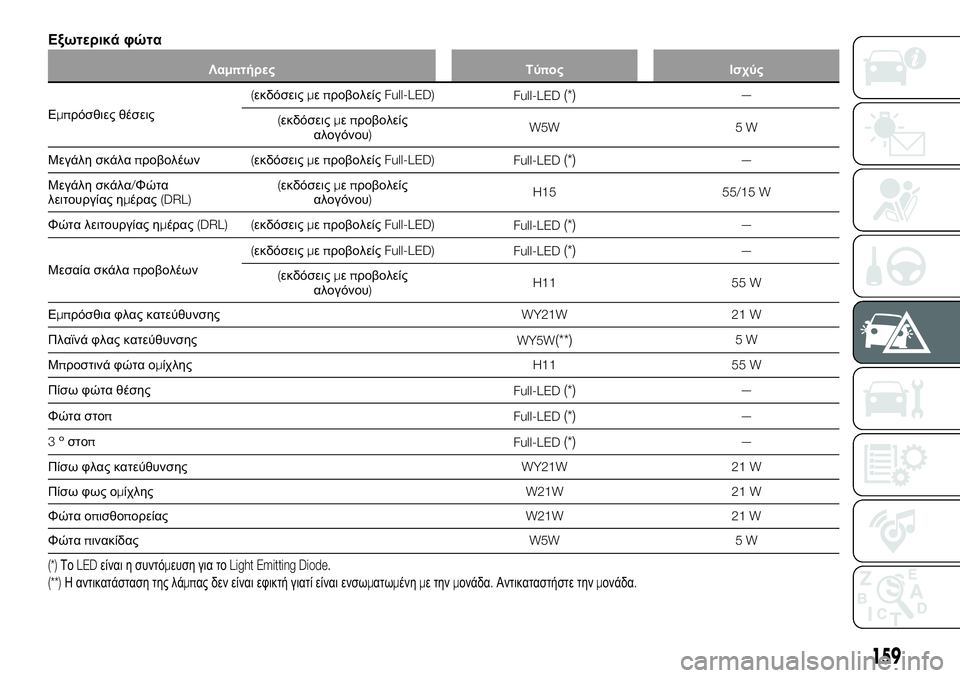

Εξωτερικά φώτα
Λαμπτήρες Τύπος Ισχύς
Εμπρόσθιες θέσεις(εκδόσειςμεπροβολείςFull-LED)
Full-LED
(*)—
(εκδόσειςμεπροβολείς
αλογόνου)W5W 5 W
Μεγάλη σκάλαπροβολέων(εκδόσειςμεπροβολείςFull-LED)
Full-LED
(*)—
Μεγάλη σκάλα/Φώτα
λειτουργίας ημέρας(DRL)(εκδόσειςμεπροβολείς
αλογόνου)H15 55/15 W
Φώτα λειτουργίας ημέρας(DRL) (εκδόσειςμεπροβολείςFull-LED)
Full-LED
(*)—
Μεσαία σκάλαπροβολέων(εκδόσειςμεπροβολείςFull-LED)
Full-LED
(*)—
(εκδόσειςμεπροβολείς
αλογόνου)H11 55 W
Εμπρόσθια φλας κατεύθυνσηςWY21W 21 W
Πλαϊνά φλας κατεύθυνσης
WY5W
(**)5W
Μπροστινά φώτα ομίχληςH11 55 W
Πίσω φώτα θέσης
Full-LED
(*)—
Φώτα στοπ
Full-LED
(*)—
3
οστοπ
Full-LED(*)—
Πίσω φλας κατεύθυνσηςWY21W 21 W
Πίσω φως ομίχληςW21W 21 W
Φώτα οπισθοπορείαςW21W 21 W
ΦώταπινακίδαςW5W 5 W
(*)ΤοLEDείναι η συντόμευση για τοLight Emitting Diode.
(**)Η αντικατάσταση της λάμπας δεν είναι εφικτή γιατί είναι ενσωματωμένημε τηνμονάδα.Αντικαταστήστε τηνμονάδα.
159

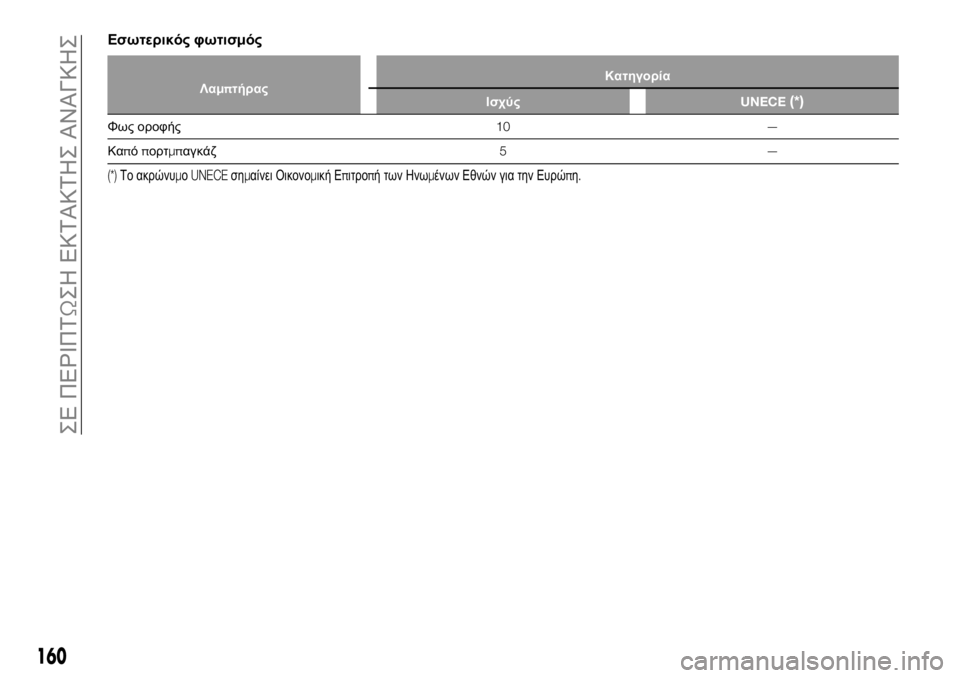

Εσωτερικός φωτισμός
ΛαμπτήραςΚατηγορία
ΙσχύςUNECE(*)
Φως οροφής10 —
Καπόπορτμπαγκάζ5—
(*)Το ακρώνυμοUNECEσημαίνει Οικονομική Επιτροπή των Ηνωμένων Εθνών για την Ευρώπη.
160

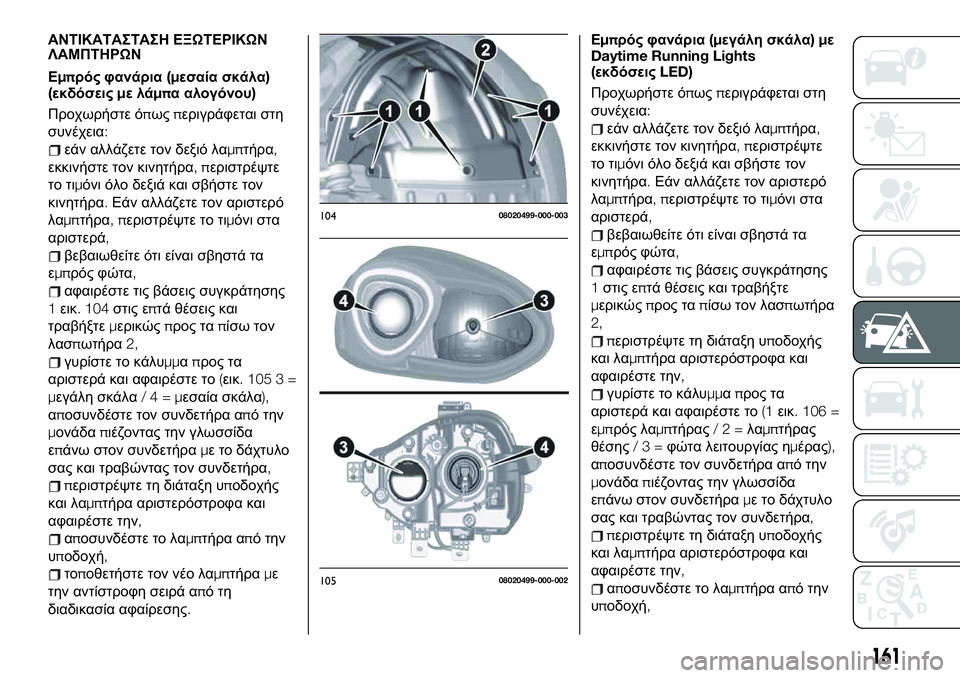

ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΩΝ
ΛΑΜΠΤΗΡΩΝ
Εμπρός φανάρια(μεσαία σκάλα)
(εκδόσειςμελάμπα αλογόνου)
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
εάν αλλάζετε τον δεξιό λαμπτήρα,
εκκινήστε τον κινητήρα,περιστρέψτε
το τιμόνι όλο δεξιά και σβήστε τον
κινητήρα.Εάν αλλάζετε τον αριστερό
λαμπτήρα,περιστρέψτε το τιμόνι στα
αριστερά,
βεβαιωθείτε ότι είναι σβηστά τα
εμπρός φώτα,
αφαιρέστε τις βάσεις συγκράτησης
1εικ. 104στις επτά θέσεις και
τραβήξτεμερικώςπρος ταπίσω τον
λασπωτήρα2,
γυρίστε το κάλυμμαπρος τα
αριστερά και αφαιρέστε το(εικ.1053=
μεγάλη σκάλα/4=μεσαία σκάλα),
αποσυνδέστε τον συνδετήρα από την
μονάδαπιέζοντας την γλωσσίδα
επάνω στον συνδετήραμε το δάχτυλο
σας και τραβώντας τον συνδετήρα,
περιστρέψτε τη διάταξη υποδοχής
και λαμπτήρα αριστερόστροφα και
αφαιρέστε την,
αποσυνδέστε το λαμπτήρα από την
υποδοχή,
τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.Εμπρός φανάρια(μεγάλη σκάλα)με
Daytime Running Lights
(εκδόσειςLED)
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
εάν αλλάζετε τον δεξιό λαμπτήρα,
εκκινήστε τον κινητήρα,περιστρέψτε
το τιμόνι όλο δεξιά και σβήστε τον
κινητήρα.Εάν αλλάζετε τον αριστερό
λαμπτήρα,περιστρέψτε το τιμόνι στα
αριστερά,
βεβαιωθείτε ότι είναι σβηστά τα
εμπρός φώτα,
αφαιρέστε τις βάσεις συγκράτησης
1στις επτά θέσεις και τραβήξτε
μερικώςπρος ταπίσω τον λασπωτήρα
2,
περιστρέψτε τη διάταξη υποδοχής
και λαμπτήρα αριστερόστροφα και
αφαιρέστε την,
γυρίστε το κάλυμμαπρος τα
αριστερά και αφαιρέστε το(1εικ. 106 =
εμπρός λαμπτήρας/2=λαμπτήρας
θέσης/3=φώτα λειτουργίας ημέρας),
αποσυνδέστε τον συνδετήρα από την
μονάδαπιέζοντας την γλωσσίδα
επάνω στον συνδετήραμε το δάχτυλο
σας και τραβώντας τον συνδετήρα,
περιστρέψτε τη διάταξη υποδοχής
και λαμπτήρα αριστερόστροφα και
αφαιρέστε την,
αποσυνδέστε το λαμπτήρα από την
υποδοχή,
10408020499-000-003
10508020499-000-002
161

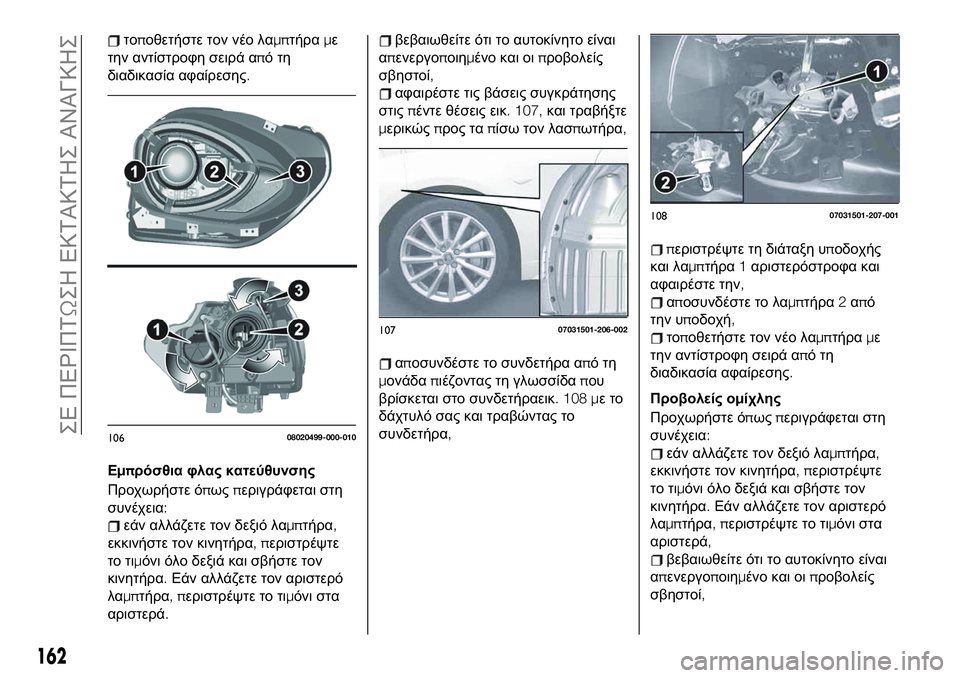

τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.
Εμπρόσθια φλας κατεύθυνσης
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
εάν αλλάζετε τον δεξιό λαμπτήρα,
εκκινήστε τον κινητήρα,περιστρέψτε
το τιμόνι όλο δεξιά και σβήστε τον
κινητήρα.Εάν αλλάζετε τον αριστερό
λαμπτήρα,περιστρέψτε το τιμόνι στα
αριστερά.
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οιπροβολείς
σβηστοί,
αφαιρέστε τις βάσεις συγκράτησης
στιςπέντε θέσεις εικ. 107,και τραβήξτε
μερικώςπρος ταπίσω τον λασπωτήρα,
αποσυνδέστε το συνδετήρα απότη
μονάδαπιέζοντας τη γλωσσίδαπου
βρίσκεται στο συνδετήραεικ. 108 μετο
δάχτυλό σας και τραβώντας το
συνδετήρα,
περιστρέψτε τη διάταξη υποδοχής
και λαμπτήρα1αριστερόστροφα και
αφαιρέστε την,
αποσυνδέστε το λαμπτήρα2από
την υποδοχή,
τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.
Προβολείς ομίχλης
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
εάν αλλάζετε τον δεξιό λαμπτήρα,
εκκινήστε τον κινητήρα,περιστρέψτε
το τιμόνι όλο δεξιά και σβήστε τον
κινητήρα.Εάν αλλάζετε τον αριστερό
λαμπτήρα,περιστρέψτε το τιμόνι στα
αριστερά,
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οιπροβολείς
σβηστοί,
10608020499-000-010
10707031501-206-002
10807031501-207-001
162

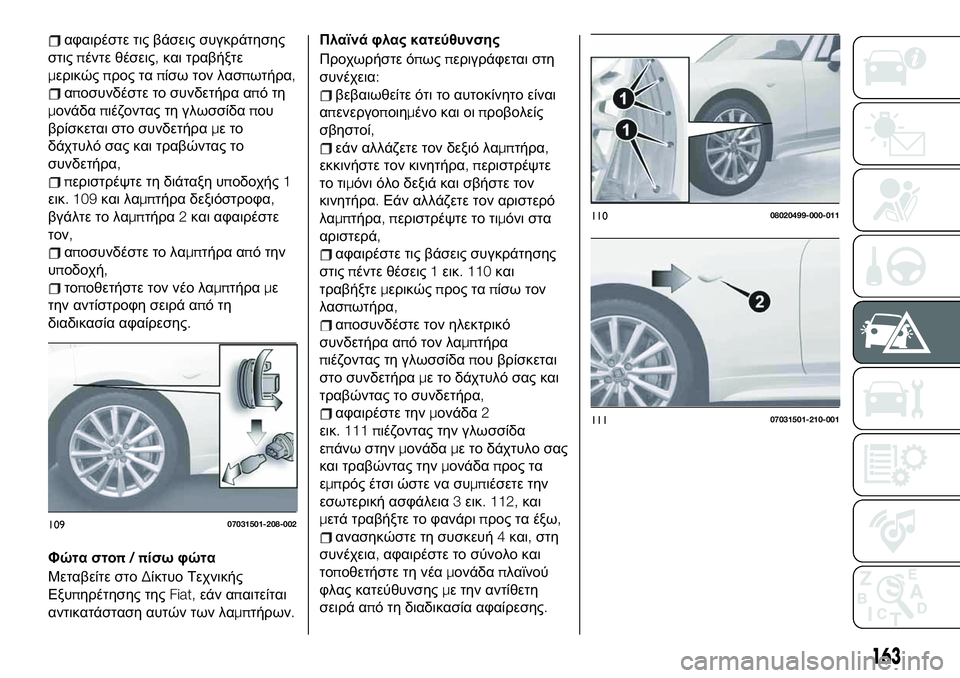

ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

αφαιρέστε τις βάσεις συγκράτησης
στιςπέντε θέσεις,και τραβήξτε
μερικώςπρος ταπίσω τον λασπωτήρα,
αποσυνδέστε το συνδετήρα απότη
μονάδαπιέζοντας τη γλωσσίδαπου
βρίσκεται στο συνδετήραμετο
δάχτυλό σας και τραβώντας το
συνδετήρα,
περιστρέψτε τη διάταξη υποδοχής1
εικ. 109και λαμπτήρα δεξιόστροφα,
βγάλτε το λαμπτήρα2και αφαιρέστε
τον,
αποσυνδέστε το λαμπτήρα από την
υποδοχή,
τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.
Φώτα στοπ/πίσω φώτα
Μεταβείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat,εάν απαιτείται
αντικατάσταση αυτών των λαμπτήρων.Πλαϊνά φλας κατεύθυνσης
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οιπροβολείς
σβηστοί,
εάν αλλάζετε τον δεξιό λαμπτήρα,
εκκινήστε τον κινητήρα,περιστρέψτε
το τιμόνι όλο δεξιά και σβήστε τον
κινητήρα.Εάν αλλάζετε τον αριστερό
λαμπτήρα,περιστρέψτε το τιμόνι στα
αριστερά,
αφαιρέστε τις βάσεις συγκράτησης
στιςπέντε θέσεις1εικ. 110και
τραβήξτεμερικώςπρος ταπίσω τον
λασπωτήρα,
αποσυνδέστε τον ηλεκτρικό
συνδετήρα από τον λαμπτήρα
πιέζοντας τη γλωσσίδαπου βρίσκεται
στο συνδετήραμε το δάχτυλό σας και
τραβώντας το συνδετήρα,
αφαιρέστε τηνμονάδα2
εικ. 111 πιέζοντας την γλωσσίδα
επάνω στηνμονάδαμε το δάχτυλο σας
και τραβώντας τηνμονάδαπρος τα
εμπρός έτσι ώστε να συμπιέσετε την
εσωτερική ασφάλεια3εικ. 112,και
μετά τραβήξτε το φανάριπρος τα έξω,
ανασηκώστε τη συσκευή4και,στη
συνέχεια,αφαιρέστε το σύνολο και
τοποθετήστε τη νέαμονάδαπλαϊνού
φλας κατεύθυνσηςμε την αντίθετη
σειρά από τη διαδικασία αφαίρεσης.10907031501-208-002
11008020499-000-011
11107031501-210-001
163

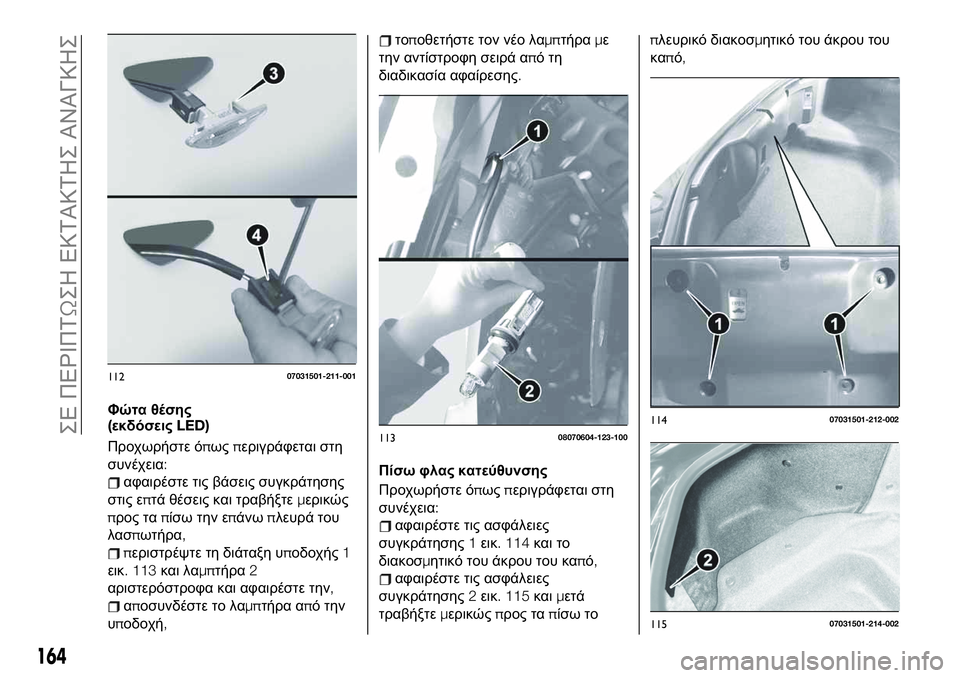

Φώτα θέσης
(εκδόσειςLED)
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
αφαιρέστε τις βάσεις συγκράτησης
στις επτά θέσεις και τραβήξτεμερικώς
προς ταπίσω την επάνωπλευρά του
λασπωτήρα,
περιστρέψτε τη διάταξη υποδοχής1
εικ. 113και λαμπτήρα2
αριστερόστροφα και αφαιρέστε την,
αποσυνδέστε το λαμπτήρα από την
υποδοχή,
τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.
Πίσω φλας κατεύθυνσης
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
αφαιρέστε τις ασφάλειες
συγκράτησης1εικ. 114και το
διακοσμητικό του άκρου του καπό,
αφαιρέστε τις ασφάλειες
συγκράτησης2εικ. 115καιμετά
τραβήξτεμερικώςπρος ταπίσω τοπλευρικό διακοσμητικό του άκρου του
καπό,
11207031501-211-001
11308070604-123-10011407031501-212-002
11507031501-214-002
164
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

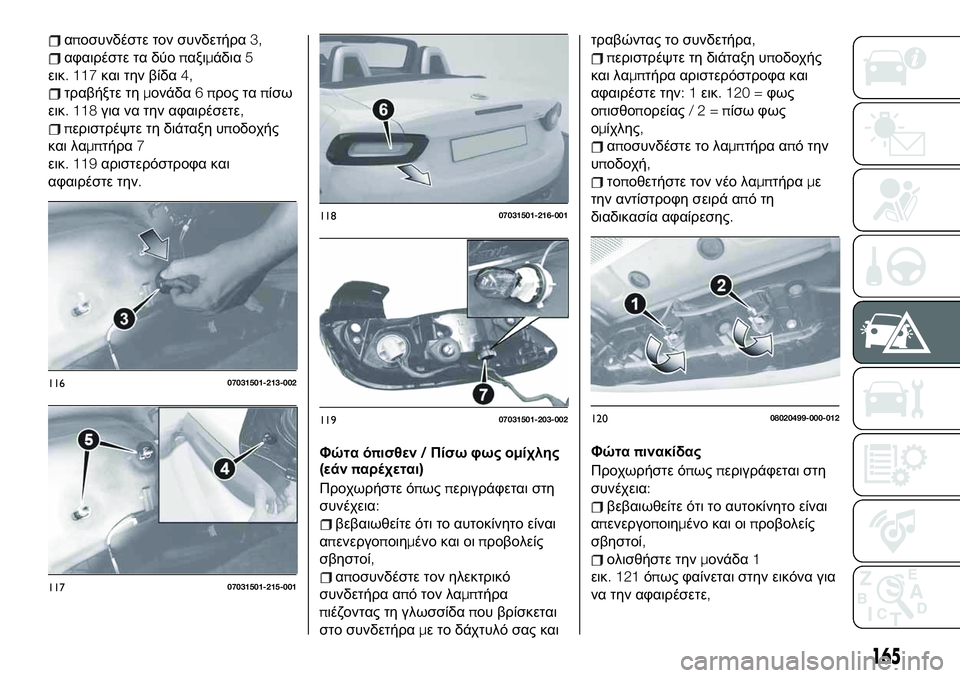

αποσυνδέστε τον συνδετήρα3,
αφαιρέστε τα δύοπαξιμάδια5
εικ. 117και την βίδα4,
τραβήξτε τημονάδα6προς ταπίσω
εικ. 118για να την αφαιρέσετε,
περιστρέψτε τη διάταξη υποδοχής
και λαμπτήρα7
εικ. 119αριστερόστροφα και
αφαιρέστε την.
Φώτα όπισθεν/Πίσω φως ομίχλης
(εάνπαρέχεται)
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οιπροβολείς
σβηστοί,
αποσυνδέστε τον ηλεκτρικό
συνδετήρα από τον λαμπτήρα
πιέζοντας τη γλωσσίδαπου βρίσκεται
στο συνδετήραμε το δάχτυλό σας καιτραβώντας το συνδετήρα,
περιστρέψτε τη διάταξη υποδοχής
και λαμπτήρα αριστερόστροφα και
αφαιρέστε την:1εικ. 120 =φως
οπισθοπορείας/2=πίσω φως
ομίχλης,
αποσυνδέστε το λαμπτήρα από την
υποδοχή,
τοποθετήστε τον νέο λαμπτήραμε
την αντίστροφη σειρά απότη
διαδικασία αφαίρεσης.
Φώταπινακίδας
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οιπροβολείς
σβηστοί,
ολισθήστε τηνμονάδα1
εικ. 121όπως φαίνεται στην εικόνα για
να την αφαιρέσετε,
11607031501-213-002
11707031501-215-001
11807031501-216-001
11907031501-203-00212008020499-000-012
165

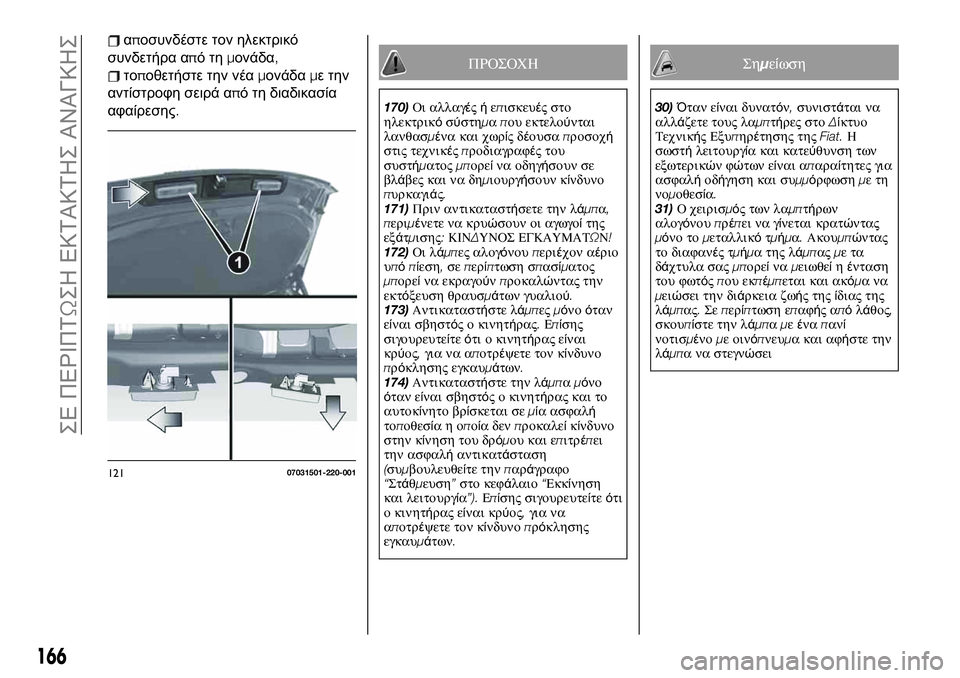

αποσυνδέστε τον ηλεκτρικό
συνδετήρα απότημονάδα,
τοποθετήστε την νέαμονάδαμε την
αντίστροφη σειρά από τη διαδικασία
αφαίρεσης.ΠΡΟΣΟΧΗ
170)Οι αλλαγέςήεπισκευές στο
ηλεκτρικόσύστημαπου εκτελούνται
λανθασμένα και χωρίςδέουσαπροσοχή
στις τεχνικέςπροδιαγραφές του
συστήματοςμπορείνα οδηγήσουν σε
βλάβες και να δημιουργήσουν κίνδυνο
πυρκαγιάς.
171)Πριν αντικαταστήσετε την λάμπα,
περιμένετε να κρυώσουν οι αγωγοίτης
εξάτμισης:ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
172)Οι λάμπες αλογόνουπερι
έχον αέριο
υπόπίεση,σεπερίπτωση σπασίματος
μπορείνα εκραγούνπροκαλώντας την
εκτόξευση θραυσμάτων γυαλιού.
173)Αντικαταστήστε λάμπεςμόνοόταν
είναι σβηστός ο κινητήρας.Επίσης
σιγουρευτείτεότι ο κινητήρας είναι
κρύος,για να αποτρέψετε τον κίνδυνο
πρόκλησης εγκαυμάτων.
174)Αντικαταστήστε την λάμπαμό
νο
όταν είναι σβηστός ο κινητήρας και το
αυτοκίνητο βρίσκεται σεμία ασφαλή
τοποθεσίαηοποία δενπροκαλείκίνδυνο
στην κίνηση του δρόμου και επιτρέπει
την ασφαλήαντικατάσταση
(συμβουλευθείτε τηνπαράγραφο
“Στάθμευση”στο κεφάλαιο“Εκκίνηση
και λειτουργία”).Επίσης σιγουρευτείτεότι
ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο
πρόκλησης
εγκαυμάτων.
Σημείωση
30)Όταν είναι δυνατόν,συνιστάται να
αλλάζετε τους λαμπτήρες στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.Η
σωστήλειτουργία και κατεύθυνση των
εξωτερικώνφώτων είναι απαραίτητες για
ασφαλήοδήγηση και συμμόρφωσημετη
νομοθεσία.
31)Ο χειρισμός των λαμπτήρων
αλογόνουπρέπει να γίνεται κρατώντας
μόνο τομεταλλικότμήμα.Ακουμπώντας
το διαφανέςτμήμα της λάμπαςμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμανα
μειώσει την διάρκεια ζωής τηςίδιας της
λάμπας.Σεπερίπτωση επαφήςαπόλάθος,
σκουπίστε την λάμπαμεέναπανί
νοτισμένομε οινόπνευμα και αφήστε την
λάμπα να στεγνώσει
12107031501-220-001
166
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

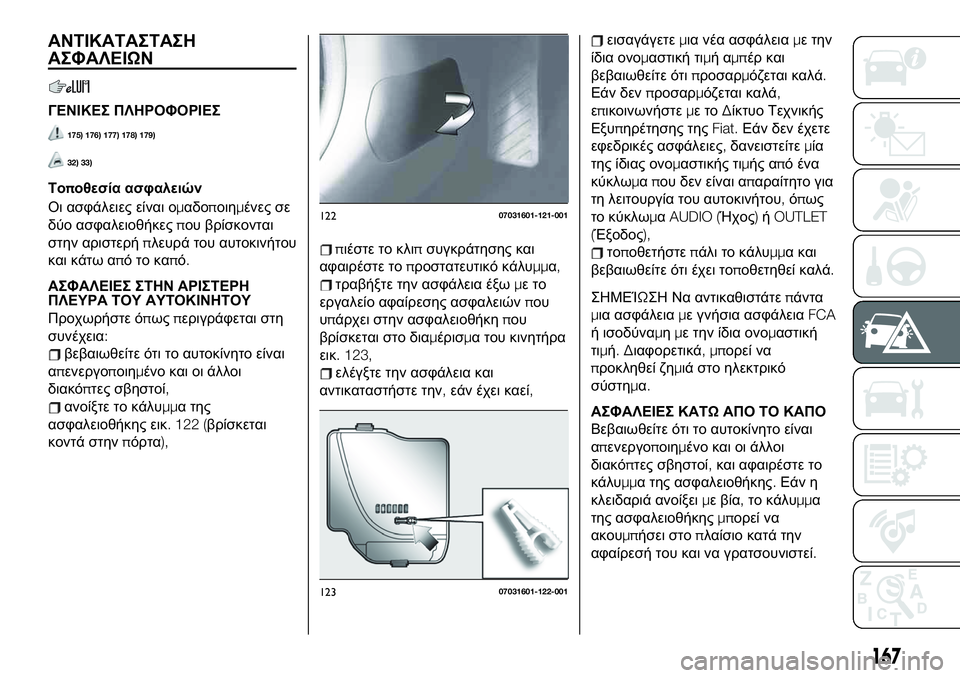

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
175) 176) 177) 178) 179)
32) 33)
Τοποθεσία ασφαλειών
Οι ασφάλειες είναι ομαδοποιημένες σε
δύο ασφαλειοθήκεςπου βρίσκονται
στην αριστερήπλευρά του αυτοκινήτου
και κάτω απότοκαπό.
ΑΣΦΑΛΕΙΕΣ ΣΤΗΝ ΑΡΙΣΤΕΡΗ
ΠΛΕΥΡΑ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Προχωρήστε όπωςπεριγράφεται στη
συνέχεια:
βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οι άλλοι
διακόπτες σβηστοί,
ανοίξτε το κάλυμμα της
ασφαλειοθήκης εικ. 122 (βρίσκεται
κοντά στηνπόρτα),
πιέστε το κλιπσυγκράτησης και
αφαιρέστε τοπροστατευτικό κάλυμμα,
τραβήξτε την ασφάλεια έξωμετο
εργαλείο αφαίρεσης ασφαλειώνπου
υπάρχει στην ασφαλειοθήκηπου
βρίσκεται στο διαμέρισμα του κινητήρα
εικ. 123,
ελέγξτε την ασφάλεια και
αντικαταστήστε την,εάν έχει καεί,
εισαγάγετεμια νέα ασφάλειαμε την
ίδια ονομαστική τιμήαμπέρ και
βεβαιωθείτε ότιπροσαρμόζεται καλά.
Εάν δενπροσαρμόζεται καλά,
επικοινωνήστεμετοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.Εάν δεν έχετε
εφεδρικές ασφάλειες,δανειστείτεμία
της ίδιας ονομαστικής τιμής από ένα
κύκλωμαπου δεν είναι απαραίτητο για
τη λειτουργία του αυτοκινήτου,όπως
το κύκλωμαAUDIO (Ήχος)ήOUTLET
(Έξοδος),
τοποθετήστεπάλι το κάλυμμα και
βεβαιωθείτε ότι έχει τοποθετηθεί καλά.
ΣΗΜΕΊΩΣΗ Να αντικαθιστάτεπάντα
μια ασφάλειαμε γνήσια ασφάλειαFCA
ή ισοδύναμημε την ίδια ονομαστική
τιμή.Διαφορετικά,μπορεί να
προκληθεί ζημιά στο ηλεκτρικό
σύστημα.
ΑΣΦΑΛΕΙΕΣ ΚΑΤΩΑΠΟ ΤΟ ΚΑΠΟ
Βεβαιωθείτε ότι το αυτοκίνητο είναι
απενεργοποιημένο και οι άλλοι
διακόπτες σβηστοί,και αφαιρέστε το
κάλυμμα της ασφαλειοθήκης.Εάν η
κλειδαριά ανοίξειμε βία,το κάλυμμα
της ασφαλειοθήκηςμπορεί να
ακουμπήσει στοπλαίσιο κατά την
αφαίρεσή του και να γρατσουνιστεί.
12207031601-121-001
12307031601-122-001
167

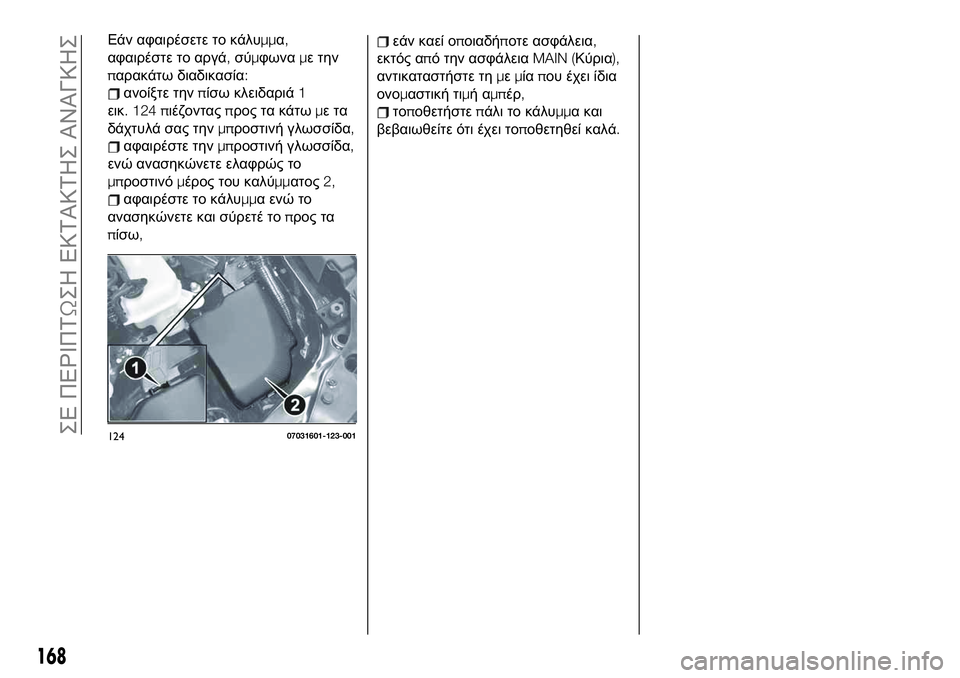

Εάν αφαιρέσετε το κάλυμμα,
αφαιρέστε το αργά,σύμφωναμε την
παρακάτω διαδικασία:
ανοίξτε τηνπίσω κλειδαριά1
εικ. 124 πιέζονταςπρος τα κάτωμετα
δάχτυλά σας τηνμπροστινή γλωσσίδα,
αφαιρέστε τηνμπροστινή γλωσσίδα,
ενώ ανασηκώνετε ελαφρώς το
μπροστινόμέρος του καλύμματος2,
αφαιρέστε το κάλυμμα ενώ το
ανασηκώνετε και σύρετέ τοπρος τα
πίσω,
εάν καεί οποιαδήποτε ασφάλεια,
εκτός από την ασφάλειαMAIN (Κύρια),
αντικαταστήστε τημεμίαπου έχει ίδια
ονομαστική τιμήαμπέρ,
τοποθετήστεπάλι το κάλυμμα και
βεβαιωθείτε ότι έχει τοποθετηθεί καλά.
12407031601-123-001
168
ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ
