FIAT 124 SPIDER 2021 Drift- och underhållshandbok (in Swedish)

VERSIONER MED HÖGERSTYRNING
1. Vägmätare/Trippmätare och Färddatorknapp/Instrumentpanelbelysning - 2. Takometer - 3. Hastighetsmätare - 4. Infodisplay
för automatisk växellåda - 5. Display för vägmätare/Färddatorinfo/Temperaturmätare för kylvätska/Bränslemätare/Utvändig
temperatur/Justerbar hastighetsbegränsare/Farthållare/INFO-knapp
5105020100-667-888
49

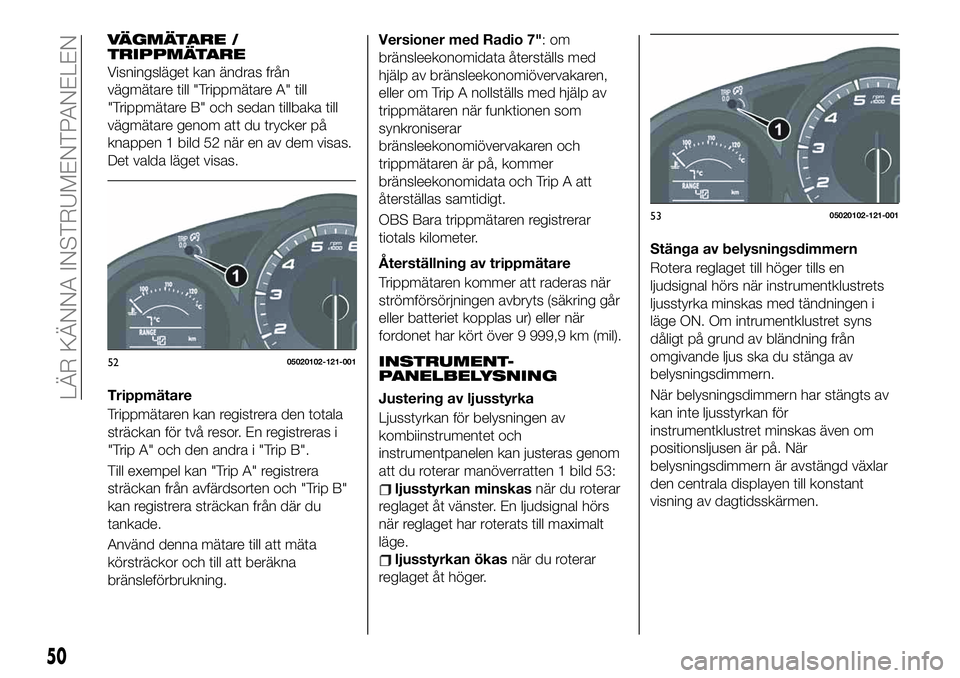

VÄGMÄTARE /
TRIPPMÄTARE
Visningsläget kan ändras från
vägmätare till "Trippmätare A" till
"Trippmätare B" och sedan tillbaka till
vägmätare genom att du trycker på
knappen 1 bild 52 när en av dem visas.
Det valda läget visas.
Trippmätare
Trippmätaren kan registrera den totala
sträckan för två resor. En registreras i
"Trip A" och den andra i "Trip B".
Till exempel kan "Trip A" registrera
sträckan från avfärdsorten och "Trip B"
kan registrera sträckan från där du
tankade.
Använd denna mätare till att mäta
körsträckor och till att beräkna
bränsleförbrukning.Versioner med Radio 7":om
bränsleekonomidata återställs med
hjälp av bränsleekonomiövervakaren,
eller om Trip A nollställs med hjälp av
trippmätaren när funktionen som
synkroniserar
bränsleekonomiövervakaren och
trippmätaren är på, kommer
bränsleekonomidata och Trip A att
återställas samtidigt.
OBS Bara trippmätaren registrerar
tiotals kilometer.
Återställning av trippmätare
Trippmätaren kommer att raderas när
strömförsörjningen avbryts (säkring går
eller batteriet kopplas ur) eller när
fordonet har kört över 9 999,9 km (mil).
INSTRUMENT-
PANELBELYSNING
Justering av ljusstyrka
Ljusstyrkan för belysningen av
kombiinstrumentet och
instrumentpanelen kan justeras genom
att du roterar manöverratten 1 bild 53:
ljusstyrkan minskasnär du roterar
reglaget åt vänster. En ljudsignal hörs
när reglaget har roterats till maximalt
läge.
ljusstyrkan ökasnär du roterar
reglaget åt höger.Stänga av belysningsdimmern
Rotera reglaget till höger tills en
ljudsignal hörs när instrumentklustrets
ljusstyrka minskas med tändningen i
läge ON. Om intrumentklustret syns
dåligt på grund av bländning från
omgivande ljus ska du stänga av
belysningsdimmern.
När belysningsdimmern har stängts av
kan inte ljusstyrkan för
instrumentklustret minskas även om
positionsljusen är på. När
belysningsdimmern är avstängd växlar
den centrala displayen till konstant
visning av dagtidsskärmen.
5205020102-121-001
5305020102-121-001
50
LÄR KÄNNA INSTRUMENTPANELEN

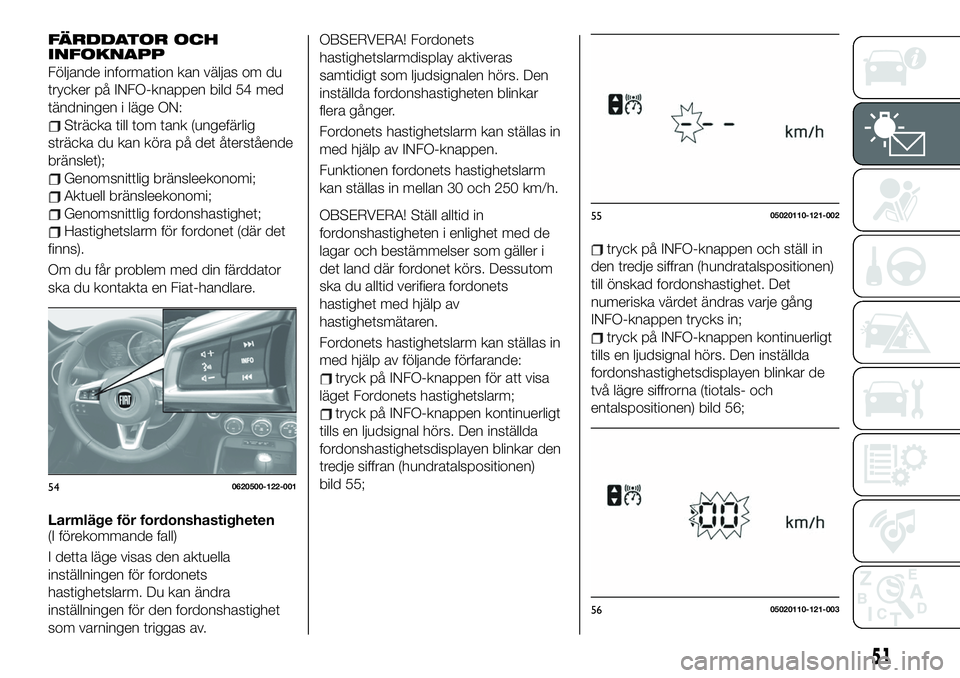

FÄRDDATOR OCH
INFOKNAPP
Följande information kan väljas om du
trycker på INFO-knappen bild 54 med
tändningen i läge ON:
Sträcka till tom tank (ungefärlig
sträcka du kan köra på det återstående
bränslet);
Genomsnittlig bränsleekonomi;
Aktuell bränsleekonomi;
Genomsnittlig fordonshastighet;
Hastighetslarm för fordonet (där det
finns).
Om du får problem med din färddator
ska du kontakta en Fiat-handlare.
Larmläge för fordonshastigheten
(I förekommande fall)
I detta läge visas den aktuella
inställningen för fordonets
hastighetslarm. Du kan ändra
inställningen för den fordonshastighet
som varningen triggas av.
OBSERVERA! Fordonets
hastighetslarmdisplay aktiveras
samtidigt som ljudsignalen hörs. Den
inställda fordonshastigheten blinkar
flera gånger.
Fordonets hastighetslarm kan ställas in
med hjälp av INFO-knappen.
Funktionen fordonets hastighetslarm
kan ställas in mellan 30 och 250 km/h.
OBSERVERA! Ställ alltid in
fordonshastigheten i enlighet med de
lagar och bestämmelser som gäller i
det land där fordonet körs. Dessutom
ska du alltid verifiera fordonets
hastighet med hjälp av
hastighetsmätaren.
Fordonets hastighetslarm kan ställas in
med hjälp av följande förfarande:
tryck på INFO-knappen för att visa
läget Fordonets hastighetslarm;
tryck på INFO-knappen kontinuerligt
tills en ljudsignal hörs. Den inställda
fordonshastighetsdisplayen blinkar den
tredje siffran (hundratalspositionen)
bild 55;
tryck på INFO-knappen och ställ in
den tredje siffran (hundratalspositionen)
till önskad fordonshastighet. Det
numeriska värdet ändras varje gång
INFO-knappen trycks in;
tryck på INFO-knappen kontinuerligt
tills en ljudsignal hörs. Den inställda
fordonshastighetsdisplayen blinkar de
två lägre siffrorna (tiotals- och
entalspositionen) bild 56;
540620500-122-001
5505020110-121-002
5605020110-121-003
51

tryck på INFO-knappen och ställ in
den tredje siffran (tiotals- och
entalspositionen) till önskad
fordonshastighet. Det numeriska värdet
ändras varje gång INFO-knappen trycks
in;
tryck på INFO-knappen kontinuerligt
tills en ljudsignal hörs. Den inställda
fordonshastigheten visas på skärmen
för fordonets hastighetslarm.

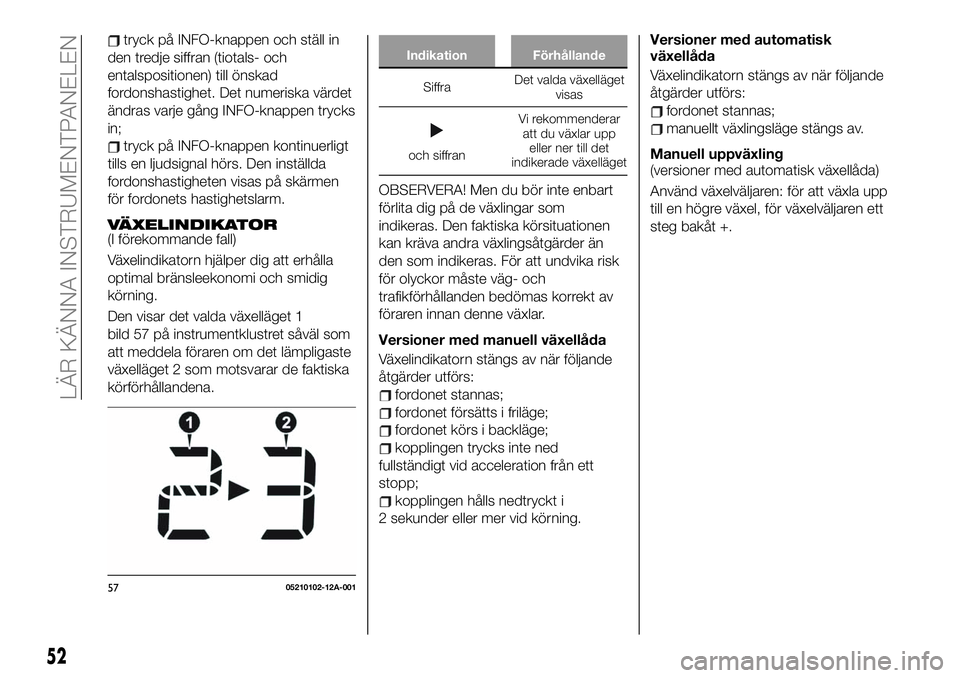

VÄXELINDIKATOR(I förekommande fall)
Växelindikatorn hjälper dig att erhålla
optimal bränsleekonomi och smidig
körning.
Den visar det valda växelläget 1
bild 57 på instrumentklustret såväl som
att meddela föraren om det lämpligaste
växelläget 2 som motsvarar de faktiska
körförhållandena.
Indikation Förhållande
SiffraDet valda växelläget
visas
och siffranVi rekommenderar
att du växlar upp
eller ner till det
indikerade växelläget
OBSERVERA! Men du bör inte enbart
förlita dig på de växlingar som
indikeras. Den faktiska körsituationen
kan kräva andra växlingsåtgärder än
den som indikeras. För att undvika risk
för olyckor måste väg- och
trafikförhållanden bedömas korrekt av
föraren innan denne växlar.
Versioner med manuell växellåda
Växelindikatorn stängs av när följande
åtgärder utförs:
fordonet stannas;
fordonet försätts i friläge;
fordonet körs i backläge;
kopplingen trycks inte ned
fullständigt vid acceleration från ett
stopp;
kopplingen hålls nedtryckt i
2 sekunder eller mer vid körning.Versioner med automatisk
växellåda
Växelindikatorn stängs av när följande
åtgärder utförs:
fordonet stannas;
manuellt växlingsläge stängs av.
Manuell uppväxling
(versioner med automatisk växellåda)
Använd växelväljaren: för att växla upp
till en högre växel, för växelväljaren ett
steg bakåt +.
5705210102-12A-001
52
LÄR KÄNNA INSTRUMENTPANELEN

UNDERHÅLLS-
ÖVERVAKARE
(där det finns)
Versions med Radio 7"
Gör så här:
välj ikonenpå hemskärmen för att
visa skärmen “Program”;
välj “Underhåll” för att visa skärmen
med underhållslistan;
växla flik och välj den inställning som
du vill ändra: “Planerad”,
“Däckrotation”, “Oljebyte”.
Du kan anpassa inställningarna på
inställningsdisplayen enligt följande:
Planerad
Däckrotation
Oljebyte
För varje funktion finns följande objekt:
"Inställning"/"Tid (månader)"/"Sträcka
(km eller mile)"/"Återställ".
På "Oljebyte" kan du dessutom ställa in
"Oljestatus (%)".
VARNINGSLAMPOR
OCH MEDDELANDEN
OBSERVERA! Varningslampans
indikation på instrumentpanelen är
indikativ och varnande och som sådan
ska den inte anses vara uttömmande
och/eller ett alternativ till den
information som finns i ägarhandboken
som du anmodas läsa noga i alla fall.
Se alltid informationen i detta kapitel vid
händelse av en felindikation.
OBSERVERA! Instrumentpanelens
varningslampa kommer att vara på tills
orsaken till felet har eliminerats.
Fordon med 7-tums radio
Detaljerna för vissa varningar kan visas
på den mittre displayen.
Gör så här:
Om varningslampan tänds ska du
välja ikonen
på hemskärmen för att
visa programskärmen
VäljVehicle Status Monitor
(övervakning av fordonets status)
välj “Varningar” för att visa de
aktuella varningarna;
välj tillämplig varning för att visa
varningsinformationen.För följande varnings-/indikatorlampor:
Huvudsaklig varningslampa
Bromssystemets varningslampa
ABS-varningslampa
Laddningssystemets varningslampa
Motoroljans varningslampa
Kontrollera motorlampan
Varningslampa för hög
kylvätsketemperatur
Varningslampa för den automatiska
växellådan
Indikatorlampa för fel på
servostyrningen
Varningslampa för Air Bag/
bältessträckarsystemet
Varningslampa för aktiv motorhuv
Varningslampa för säkerhetsbälte
Varningslampa för öppna dörrar
Däcktrycksbevakningssystemets
(Tyre Pressure Monitoring System)
varningslampa
Knappens varningslampa
LED strålkastarknappens
varningslampa
Indikatorlampa med skiftnyckel
Indikatorlampa för TCS/DSC
DSC OFF-indikatorlampa
Säkerhetsindikatorlampa
Indikatorlampa för inaktivering av
passagerarens Air Bag (i
förekommande fall).
53

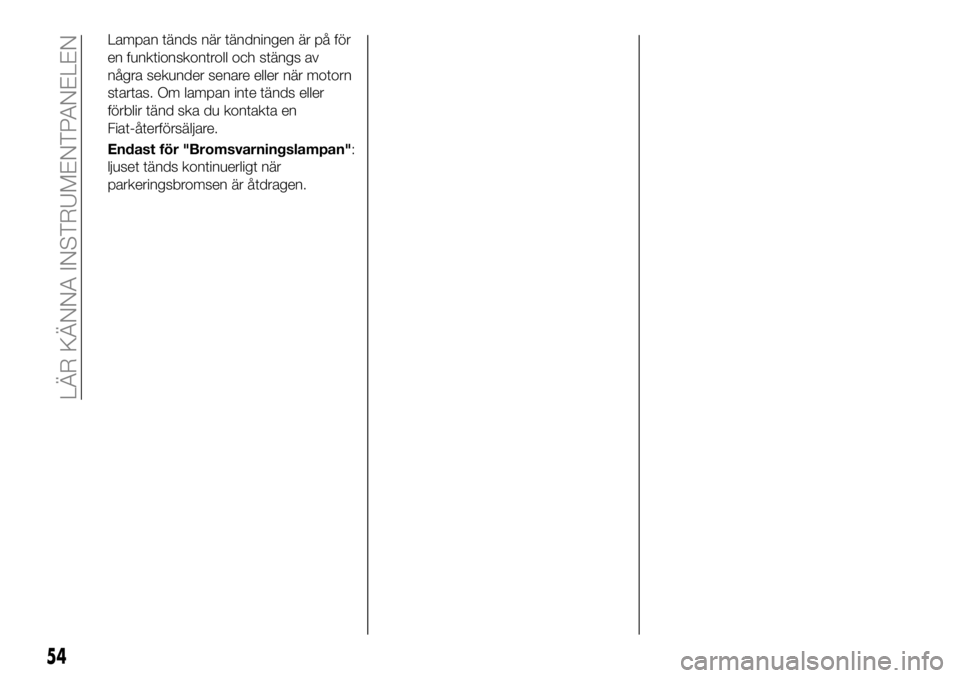

Lampan tänds när tändningen är på för
en funktionskontroll och stängs av
några sekunder senare eller när motorn
startas. Om lampan inte tänds eller
förblir tänd ska du kontakta en
Fiat-återförsäljare.
Endast för "Bromsvarningslampan":
ljuset tänds kontinuerligt när
parkeringsbromsen är åtdragen.
54
LÄR KÄNNA INSTRUMENTPANELEN

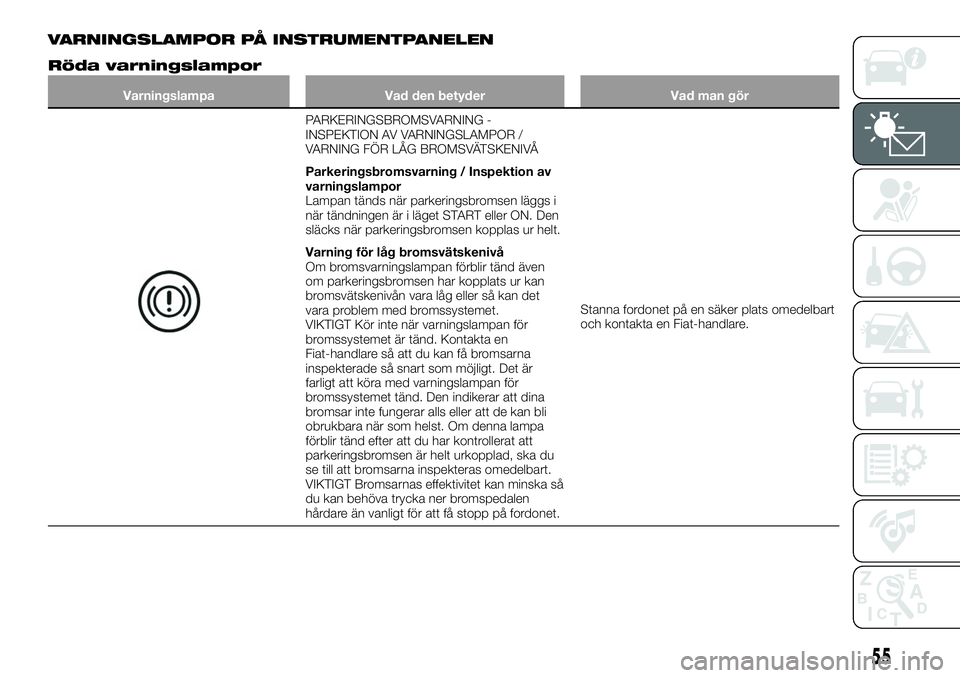

VARNINGSLAMPOR PÅ INSTRUMENTPANELEN
Röda varningslampor
Varningslampa Vad den betyder Vad man gör
PARKERINGSBROMSVARNING -
INSPEKTION AV VARNINGSLAMPOR /
VARNING FÖR LÅG BROMSVÄTSKENIVÅ
Parkeringsbromsvarning / Inspektion av
varningslampor
Lampan tänds när parkeringsbromsen läggs i
när tändningen är i läget START eller ON. Den
släcks när parkeringsbromsen kopplas ur helt.
Varning för låg bromsvätskenivå
Om bromsvarningslampan förblir tänd även
om parkeringsbromsen har kopplats ur kan
bromsvätskenivån vara låg eller så kan det
vara problem med bromssystemet.
VIKTIGT Kör inte när varningslampan för
bromssystemet är tänd. Kontakta en
Fiat-handlare så att du kan få bromsarna
inspekterade så snart som möjligt. Det är
farligt att köra med varningslampan för
bromssystemet tänd. Den indikerar att dina
bromsar inte fungerar alls eller att de kan bli
obrukbara när som helst. Om denna lampa
förblir tänd efter att du har kontrollerat att
parkeringsbromsen är helt urkopplad, ska du
se till att bromsarna inspekteras omedelbart.
VIKTIGT Bromsarnas effektivitet kan minska så
du kan behöva trycka ner bromspedalen
hårdare än vanligt för att få stopp på fordonet.Stanna fordonet på en säker plats omedelbart
och kontakta en Fiat-handlare.
55

Varningslampa Vad den betyder Vad man gör

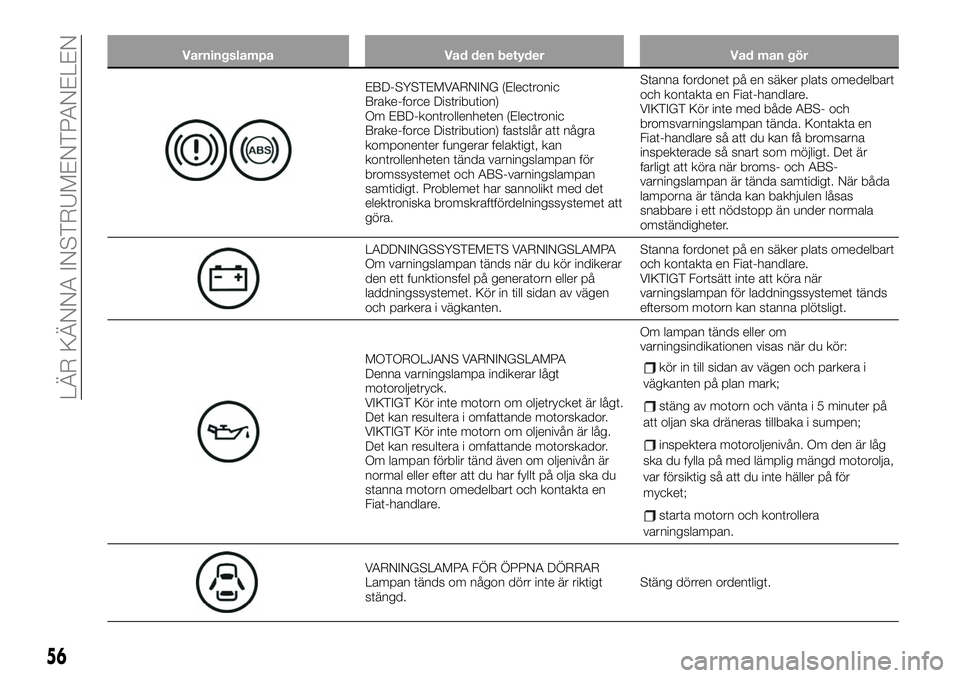

EBD-SYSTEMVARNING (Electronic
Brake-force Distribution)
Om EBD-kontrollenheten (Electronic
Brake-force Distribution) fastslår att några
komponenter fungerar felaktigt, kan
kontrollenheten tända varningslampan för
bromssystemet och ABS-varningslampan
samtidigt. Problemet har sannolikt med det
elektroniska bromskraftfördelningssystemet att
göra.Stanna fordonet på en säker plats omedelbart
och kontakta en Fiat-handlare.
VIKTIGT Kör inte med både ABS- och
bromsvarningslampan tända. Kontakta en
Fiat-handlare så att du kan få bromsarna
inspekterade så snart som möjligt. Det är
farligt att köra när broms- och ABS-
varningslampan är tända samtidigt. När båda
lamporna är tända kan bakhjulen låsas
snabbare i ett nödstopp än under normala
omständigheter.
LADDNINGSSYSTEMETS VARNINGSLAMPA
Om varningslampan tänds när du kör indikerar
den ett funktionsfel på generatorn eller på
laddningssystemet. Kör in till sidan av vägen
och parkera i vägkanten.Stanna fordonet på en säker plats omedelbart
och kontakta en Fiat-handlare.
VIKTIGT Fortsätt inte att köra när
varningslampan för laddningssystemet tänds
eftersom motorn kan stanna plötsligt.
MOTOROLJANS VARNINGSLAMPA
Denna varningslampa indikerar lågt
motoroljetryck.
VIKTIGT Kör inte motorn om oljetrycket är lågt.
Det kan resultera i omfattande motorskador.
VIKTIGT Kör inte motorn om oljenivån är låg.
Det kan resultera i omfattande motorskador.
Om lampan förblir tänd även om oljenivån är
normal eller efter att du har fyllt på olja ska du
stanna motorn omedelbart och kontakta en
Fiat-handlare.Om lampan tänds eller om
varningsindikationen visas när du kör:kör in till sidan av vägen och parkera i
vägkanten på plan mark;
stäng av motorn och vänta i 5 minuter på
att oljan ska dräneras tillbaka i sumpen;
inspektera motoroljenivån. Om den är låg
ska du fylla på med lämplig mängd motorolja,
var försiktig så att du inte häller på för
mycket;
starta motorn och kontrollera
varningslampan.
VARNINGSLAMPA FÖR ÖPPNA DÖRRAR
Lampan tänds om någon dörr inte är riktigt
stängd.Stäng dörren ordentligt.
56
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Vad den betyder Vad man gör

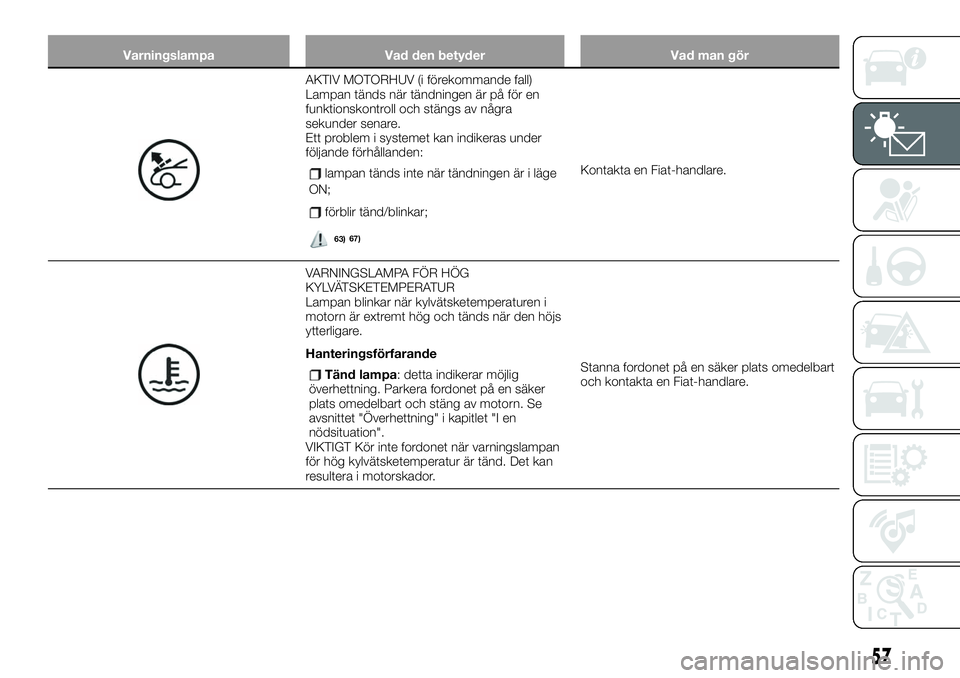

AKTIV MOTORHUV (i förekommande fall)
Lampan tänds när tändningen är på för en
funktionskontroll och stängs av några
sekunder senare.
Ett problem i systemet kan indikeras under
följande förhållanden:
lampan tänds inte när tändningen är i läge
ON;
förblir tänd/blinkar;
63)
Kontakta en Fiat-handlare.
VARNINGSLAMPA FÖR HÖG
KYLVÄTSKETEMPERATUR
Lampan blinkar när kylvätsketemperaturen i
motorn är extremt hög och tänds när den höjs
ytterligare.
Hanteringsförfarande
Tänd lampa: detta indikerar möjlig
överhettning. Parkera fordonet på en säker
plats omedelbart och stäng av motorn. Se
avsnittet "Överhettning" i kapitlet "I en
nödsituation".
VIKTIGT Kör inte fordonet när varningslampan
för hög kylvätsketemperatur är tänd. Det kan
resultera i motorskador.Stanna fordonet på en säker plats omedelbart
och kontakta en Fiat-handlare.
57
67)

Varningslampa Vad den betyder Vad man gör

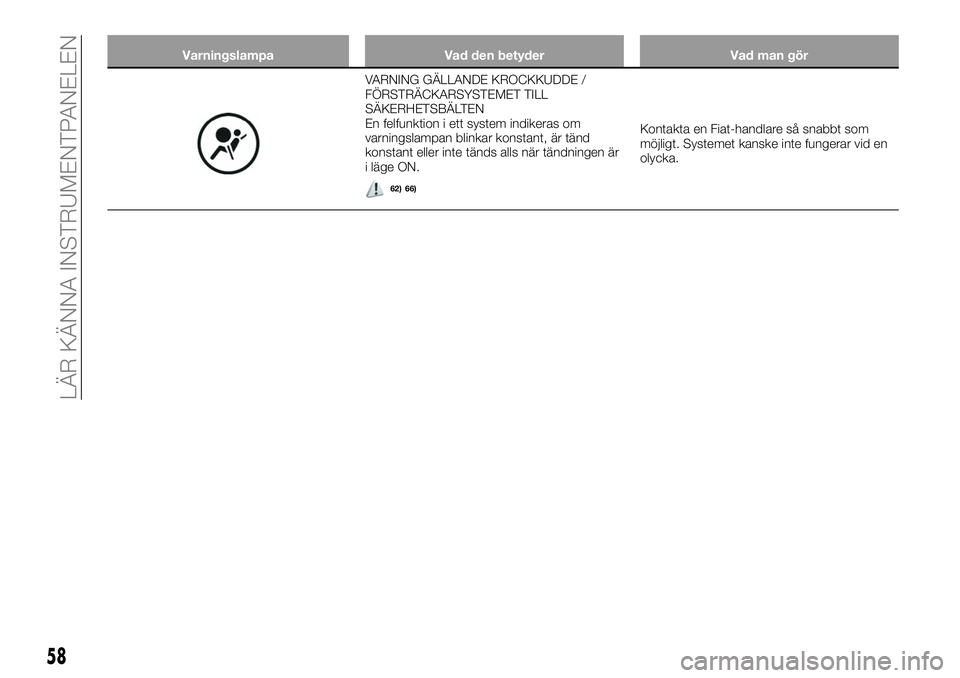

VARNING GÄLLANDE KROCKKUDDE /
FÖRSTRÄCKARSYSTEMET TILL
SÄKERHETSBÄLTEN
En felfunktion i ett system indikeras om
varningslampan blinkar konstant, är tänd
konstant eller inte tänds alls när tändningen är
i läge ON.
62)
Kontakta en Fiat-handlare så snabbt som
möjligt. Systemet kanske inte fungerar vid en
olycka.
58
LÄR KÄNNA INSTRUMENTPANELEN
66)
