FIAT 124 SPIDER 2021 Knjižica s uputama za uporabu i održavanje (in Croatian)

5005020100-121-001
49
ARMATURNA PLOČA I INSTRUMENTI
1. Brojač kilometara/putno računalo i tipka putnog računala/osvjetljenja ploče s instrumentima – 2. Brojač okretaja motora – 3.
Brzinomjer – 4. Zaslon automatskog mjenjača – 5. Brojač kilometara/putno računalo/mjerač temperature rashladne tekućine/
mjerač razine goriva/vanjska temperatura/limiter brzine/tempomat/prikaz INFO prekidača
49

5105020100-667-888
50
KNOWING THE INSTRUMENT PANEL
IZVEDBE S UPRAVLJAČEM NA DESNOJ STRANI
1. Brojač kilometara/putno računalo i tipka putnog računala/osvjetljenja ploče s instrumentima – 2. Brojač okretaja motora – 3.
Brzinomjer – 4. Zaslon automatskog mjenjača – 5. Brojač kilometara/putno računalo/mjerač temperature rashladne tekućine/
mjerač razine goriva/vanjska temperatura/limiter brzine/tempomat/prikaz INFO prekidača
50
UPOZNAVANJE PLO6E SA INSTRUMENTIMA

5205020102-121-001
5305020102-121-001
BROJAČ KILOMETARA /
MJERAČ PRIJEĐENOG PUTA
Način rada zaslona može se promijeniti od
brojača kilometara do mjerača prijeđenog
puta A na mjerač prijeđenog puta vrste B
i nazad na brojač kilometara pritiskanjem
tipke 1 sl. 52 dok se jedan od njih prikazu-
je. Prikazat će se izabrani način rada.
Kad se kontaktni prekidač prebaci u
položaj ACC ili OFF, brojač kilometara ili
mjerači prijeđenog puta neće se moći
prikazati, međutim pritiskom na tipku
izbornika može se nehotično prebaciti
mjerače prijeđenog puta ili ih resetirati
tijekom desetominutnog perioda u
sljedećim slučajevima:
❒ Kad se kontaktni prekidač prebaci s
položaja ON na OFF.
❒ Kad se otvore vozačeva vrata. Mjerač prijeđenog puta
Mjerač prijeđenog puta može bilježiti
ukupnu udaljenost dva puta. Jedan se
bilježi na mjeraču prijeđenog puta A, a
drugi se bilježi na mjeraču prijeđenog
puta B.
Primjerice, mjerač prijeđenog puta A
može bilježiti udaljenost od početka
putovanja, dok mjerač prijeđenog puta
B može bilježiti udaljenost od napunje-
nog spremnika.
Koristite ovaj mjerač za mjerenje udalje-
nosti na putu i izračun potrošnje goriva.
Izvedbe sa radio 7” sustavom: ako
se podaci o potrošnji resetiraju upo-
rabom monitor potrošnje goriva, ili
se mjerač prijeđenog puta A resetira
uporabom mjerača puta kada su uklju-
čeni funkcija koja sinkronizira monitor
potrošnje goriva i mjerač puta, istovre-
meno se resetiraju podaci o potrošnji
goriva i mjerač puta A.
NAPOMENA samo mjerači puta mjere
desetinke kilometara (milja).
Resetiranje mjerača puta
Mjerač prijeđenog puta će se resetirati
kada dođe do prekida električnog napa-
janja (pregorio je osigurač ili je akumu-
lator odspojen). Ili ako je vozilo prešlo
preko 9.999,9 km. OSVJETLJENJE PLOČE
S INSTRUMENTIMA
Namještanje svjetline
Svjetlina ploče s instrumentima I osvi-
jetljenost armaturne ploče mogu se
prilagoditi okretanjem gumba 1 sl. 53:

❒ Zakretanjem gumba ulijevo razina
svjetline se smanjuje. Zvučni signal
će se začuti kada zakrenete gumb do
položaja maksimalne razine prigušenosti.
❒ Zakretanjem gumba udesno razina
svjetline se povećava.
Funkcija za isključivanje
prigušivača osvjetljenja
Gumb okrećite u desno dok ne začujete
zvučni signal dok se osvjetljenje ploče
s instrumentima prigušuje s kontaktnim
prekidačem u položaju ON. Isključite
prigušivač osvjetljenja ako je vidljivost
ploče s instrumentima smanjena zbog
svjetline okruženja.
51

540620500-122-001
5505020110-121-002
5605020110-121-003
Kada se prigušenje osvjetljenje poništi,
osvjetljenje ploče s instrumentima se ne
može prigušiti čak i ako su pozicijska
svjetla uključena. Prikaz na središnjem
zaslonu će se promijeniti u stalan dnev-
ni prikaz kada je prigušivač osvjetljenje
isključen.
PUTNO RAČUNALO I
INFO SKLOPKA
Sljedeće informacije mogu se odabrati
pritiskanjem prekidača INFO sl. 54 dok
je kontaktni prekidač u položaju ON.
❒ Približna udaljenost koju možete
prijeći s preostalom količinom goriva
❒ Prosječna potrošnja goriva

❒ Trenutna potrošnja goriva

❒ Prosječna brzina vozila

❒ Alarm za brzinu vozila*
Ako imate problema s putnim računa-
lom, kontaktirajte Fiatov servis. Način rada alarma za brzinu vozila
U ovom režimu prikazana je trenutna
postavka za alarm za brzinu vozila. Mo-
žete promijeniti postavku brzine vozila
na kojoj se aktivira upozorenje.
VAŽNO Zaslon alarma za brzinu vozila
aktivira se u isto vrijeme kada se čuje
zvučni signal. Postavljena brzina vozila
zatreperit će nekoliko puta.
Alarm za brzinu vozila može se postaviti
pomoću INFO prekidača.
Funkcija alarma za brzinu vozila može
se postaviti između 30 i 250 km/h.
VAŽNO Uvijek postavite brzinu vozila u
skladu sa zakonima i propisima zemlje/
grada u kojem vozite. Osim toga,
uvijek provjerite brzinu vozila pomoću
brzinomjera.
Alarm za brzinu vozila može se postaviti
pomoću sljedećeg postupka.

❒ pritisnite prekidač INFO za prikaz
načina rada alarma za brzinu;
❒ neprekidno pritišćite prekidač INFO
dok se ne začuje zvuk. Na zaslonu
postavljene brzine vozila blješče treća
znamenka (mjesto stotinki) sl. 55.
❒ pritisnite prekidač INFO i postavite
treću znamenku (mjesto stotinki)
na željenu brzinu vozila. Brojevna
se vrijednost mijenja svaki put kada
pritisnete prekidač INFO.
❒ neprekidno pritišćite prekidač INFO
dok se ne začuje zvuk. Na zaslonu
blješću zadnje dvije znamenke
postavljene brzine vozila (mjesto
desetinki i cijelih brojki)., sl. 56
52
UPOZNAVANJE PLOČE SA INSTRUMENTIMA

5705210102-12A-001

❒ pritisnite prekidač INFO i namjestite
donje dvije znamenke (mjesto desetinki
i cijelih brojki) na željenu brzinu vozila.
Brojevna se vrijednost mijenja svaki put
kada pritisnete prekidač INFO.
❒ neprekidno pritišćite prekidač INFO
dok se ne začuje zvuk. Postavljena
brzina vozila prikazana je na zaslonu za
alarm za brzinu vozila.
INDIKATOR PROMJENE
STUPNJEVA
Indikator promjene stupnjeva omoguću-
je vam postizanje optimalne potrošnje
goriva i uglađene vožnje.
On prikazuje odabrani položaj mjenjača
1 sl. 57 na ploči s instrumentima te vam
sugerira promjenu stupnja prijenosa 2
koji odgovara trenutnim uvjetima vožnje.Indikacija Stanje
Broj Prikazuje se
odabrani stupanj prijenosa
i broj Prebacite mjenjač
u preporučeni
viši ili niži stupanj prijenosa.
VAŽNO Nemojte se samo osloniti na
preporuke za prebacivanje mjenjača u
viši/niži stupanj. Stvarni uvjeti u vožnji
mogu zahtijevati položaje mjenjača koji
se razlikuju od sugeriranih. Kako bi se
izbjegao rizik od nesreća, prije promjene
stupnja prijenosa vozač mora pravilno
ocijeniti uvjete na cesti i prometu.
Izvedbe s ručnim mjenjačem
Indikator promjene stupnjeva se isključi
kada se provedu sljedeće operacije:

❒ vozilo se zaustavi;

❒ mjenjač se stavi u neutralni položaj;

❒ vozio se vozi u nazad;

❒ prilikom ubrzavanja iz mirovanja nije
dovoljno pritisnuta papučica spojke.
❒ papučica spojke ostaje pritisnuta 2
sekunde ili duže tijekom vožnje. Izvedbe s automatskim mjenjačem
Indikator promjene stupnjeva se isključi
kada se provedu sljedeće operacije:

❒ vozilo se zaustavi;

❒ isključi se ručni režim promjene
stupnjeva.
Ručno prebacivanje prema gore
(izvedbe s automatskim mjenjačem)
U slučaju uporabe poluge za prebaci-
vanje u viši stupanj, jednom povucite
polugu +.
53

SVJETL A I PORUKE UPOZORENJA
VAŽNO Indikacija svjetla upozorenja na
ploči s instrumentima samo je indi-
kativa mjera opreza i kao takva se ne
smije smatrati kao jedina i/ili alternativa
informacijama koje su dane u priručniku
za vlasnika vozila, kojega vam se uvijek
preporuča pročitati u svim slučajevima.
U slučaju indikacije kvara uvije pogle-
dajte informacije u ovom poglavlju.
VAŽNO Ciklus prikaza obje kategorije
može se prekinuti. Svjetlo upozorenja
na ploči s instrumentima ostaje upalje-
no dok se uzrok kvara ne ukloni.Vozila s Radio 7” sustavom
Sadržaj upozorenja može se provjeriti
na zaslonu audio sustava.
Učinite sljedeće:

❒ ako je svjetlo upozorenja upaljeno,
odaberite ikonu
na početnom
zaslonu ako bi prikazali prikaz
aplikacije;
❒ odaberite ”Warning Guidance” za
prikaz trenutnih upozorenja;
❒ odaberite odgovarajuće upozorenje
za prikaz detalja.
Prikazuju se informacije a sljedeća
svjetla/indikatore upozorenja:

❒ Glavno svjetlo upozorenja;

❒ Svjetlo upozorenja sustava kočenja;

❒ ABS svjetlo upozorenja;

❒ Svjetlo upozorenja električnog
sustava;
❒ Svjetlo upozorenja motornog ulja;

❒ Svjetlo provjere motora;

❒ Svjetlo upozorenja visoke
temperature rashladne tekućine
motora;
❒ Svjetlo upozorenja automatskog
mjenjača;
❒ Indikator kvara servo upravljača;

❒ Svjetlo upozorenja zračnog jastuka/
zatezača pojasa
❒ Svjetlo upozorenja aktivnog poklopca
motora;
❒ Svjetlo upozorenja na nisku razinu
goriva;
❒ Svjetlo upozorenje na vezanje pojasa;

❒ Svjetlo upozorenja na otvorena vrata;

❒ Svjetlo upozorenja na nisku razinu
tekućine za pranje;
❒ Svjetlo upozorenja sustava za nadzor
tlaka u gumama;
❒ Svjetlo upozorenja za KLJUČ;

❒ Svjetlo upozorenja za prednja LED
svjetla;
❒ Indikator ključa;

❒ TCS/DSC svjetlo upozorenja;

❒ DSC OFF indikator;

❒ Indikator zaštitnog sustava;

❒ Indikator deaktiviranog zračnog
jastuka suvozača (ako je ugrađeno).
54
YTSAREZERNI TPS6I WE MRWXVY4IRXM4E

Svjetlo se upali kad je uključen kontak-
tni prekidač paljenje za provjeru rada, a
gasi se nekoliko sekundi kasnije ili kad
se motor upali. Ako se svjetlo ne upali
ili ostane upaljeno, neka vozilo pregleda
Fiatov serviser.
Samo za ”Svjetlo upozorenja susta-
va kočenja”: Svjetlo se upali za stalno
kad je aktivirana parkirna kočnica.
55

SVJETL A UPOZORENJA NA PLOČI S INSTRUMENTIMA
Crvena svjetla upozorenja
Svjetlo upozorenjaŠto znači
UKLJUČENA PARKIRNA KOČNICA – PROVJERA SVJETLA UPOZORENJA / NISKA RAZINA
KOČIONE TEKUĆINE/
Uključena parkirna kočnica / Provjera svjetla upozorenja
Svjetlo upozorenja se upali kada se aktivira parkirna kočnica s kontaktnim prekidačem u
položaju START ili ON. Ugasi se kad se parkirna kočnica isključi.
Upozorenja na nisku razinu kočione tekućine
Ako svjetlo upozorenja kočnica ostane upaljeno iako je parkirna kočnica isključena, razina
kočione tekućine možda je niska ili postoji problem u sustavu kočenja. Odmah parkirajte vozilo
na sigurno mjesto i kontaktirajte Fiatov servis.
VAŽNO Nemojte se voziti s paljenim svjetlom upozorenja sustava kočenja. Što je prije moguće
posjetite Fiatov servis za provjeru sustava kočenja. Vožnja s upaljenim svjetlom upozorenja
sustava kočenja je opasno. Ono ukazuje da vaše kočnice možda neće raditi ili da u bilo kojem
trenutku mogu prestati s radom. Ako ovo svjetlo ostane upaljeno, nakon provjere da je parkirna
kočnica do kraja isključena, odmah provjerite kočnice.
VAŽNO uz to, učinkovitost sustava kočenja može biti smanjena tako da će te za zaustavljanje
vozila morati snažnije pritisnuti papučicu kočnice.
Odmah se zaustavite na sigurnom i kontaktirajte Fiatov servis.

KVAR EBD (elektronska raspodjela sile kočenja) SUSTAVA
Ako EBD kontrolna jedinica detektira da neke komponente pravilno ne rade, kontrolna jedinica
može istovremeno upaliti svjetlo upozorenja sustava kočenja i svjetlo upozorenja ABS-a.
Vjerojatno je problem u sustavu raspodjele sile kočenja. Odmah se zaustavite na sigurnom i
kontaktirajte Fiatov servis.
VAŽNO Nemojte se voziti s upaljenim svjetlom upozorenja ABS-a i sustava kočenja. Što je prije
moguće posjetite Fiatov servis radi provjere sustava. Vožnja s upaljenim svjetlom upozorenja na
sustav kočenja i ABS-a je opasno. Ako su upaljena oba svjetla, stražnji kotači bi se mogli brže
zablokirati u slučaju naglog kočenja.
KVAR ALTERNATORA
Paljenje ovog simbola s upaljenim motorom ukazuje na kvar alternatora ili sustava punjenja.
Odmah se parkirajte na sigurno i kontaktirajte Fiatov servis.
56
YTSAREZERNI TPS6I WE MRWXVY4IRXM4E

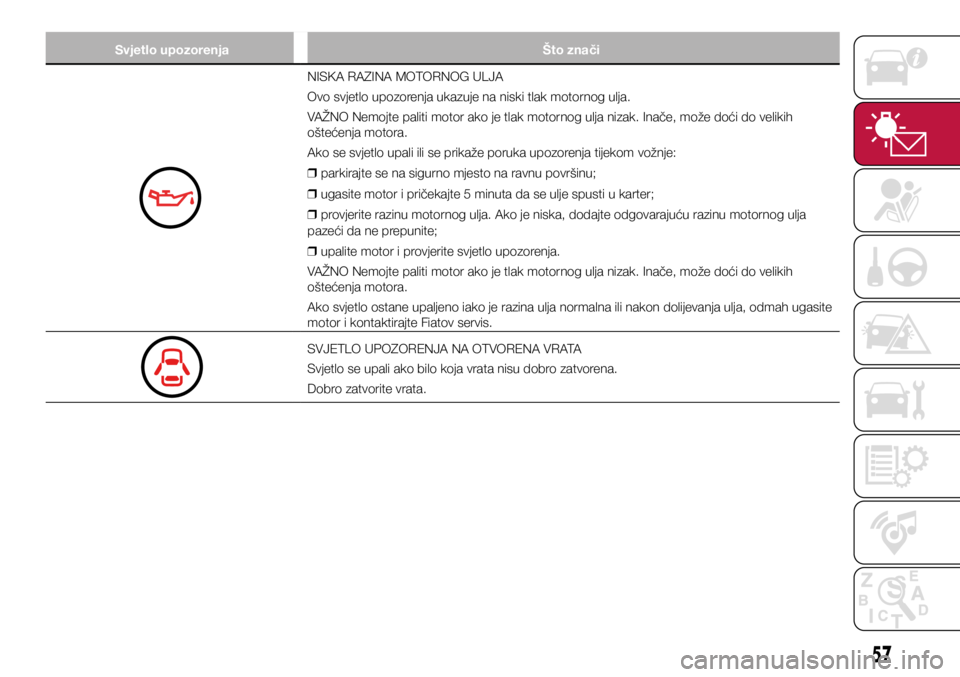

Svjetlo upozorenjaŠto znači
NISKA RAZINA MOTORNOG ULJA
Ovo svjetlo upozorenja ukazuje na niski tlak motornog ulja.
VAŽNO Nemojte paliti motor ako je tlak motornog ulja nizak. Inače, može doći do velikih
oštećenja motora.
Ako se svjetlo upali ili se prikaže poruka upozorenja tijekom vožnje:

❒ parkirajte se na sigurno mjesto na ravnu površinu;

❒ ugasite motor i pričekajte 5 minuta da se ulje spusti u karter;

❒ provjerite razinu motornog ulja. Ako je niska, dodajte odgovarajuću razinu motornog ulja
pazeći da ne prepunite;

❒ upalite motor i provjerite svjetlo upozorenja.
VAŽNO Nemojte paliti motor ako je tlak motornog ulja nizak. Inače, može doći do velikih
oštećenja motora.
Ako svjetlo ostane upaljeno iako je razina ulja normalna ili nakon dolijevanja ulja, odmah ugasite
motor i kontaktirajte Fiatov servis.
SVJETLO UPOZORENJA NA OTVORENA VRATA
Svjetlo se upali ako bilo koja vrata nisu dobro zatvorena.
Dobro zatvorite vrata.
57

Svjetlo upozorenjaŠto znači
AKTIVNI POKLOPAC MOTORA
Svjetlo se upali kada se uključi kontaktni prekidač radi provjere rada, i ugasi se nekoliko sekundi
kasnije.
U slijedećim uvjetima može ukazati na problem u sustavu:

❒ svjetlo se ne upali kada se uključi kontaktni prekidač;

❒ ostaje uključeno/trepće.
Kontaktirajte Fiatov servis.
62)
PREVISOKA TEMPERATURA RASHLADNE TEKUĆINE MOTORA
Svjetlo trepće kada je temperatura rashladne tekućine motora jako visoka, i upali se ako tem-
peratura još poraste. Odmah se zaustavite na sigurnom mjestu i kontaktirajte Fiatov servis.
Postupak

❒ Svjetlo je upaljeno: to ukazuje na mogućnost pregrijavanja. Odmah parkirajte na sigurno
mjesto ugasite motor. Pogledajte odlomak ”Pregrijavanje” u poglavlju ”U nuždi”.
VAŽNO Nemojte se voziti s upaljenim svjetlom upozorenja rashladne tekućine motora. Inače
može doći do oštećenja motora.
SVJETLO UPOZORENJA ZRAČNOG JASTUKA / ZATEZAČA POJASA
Ako svjetlo upozorenja stalno trepće, stalno je upaljeno ili se ne pali kada se kontaktni prekidač
prebaci u položaj ON, to ukazuje na kvar u sustavu. Ako se bilo koje od ovog dogodi, što je
prije moguće kontaktirajte Fiatov servis. Sustav možda neće raditi u slučaju nesr eće.
61)
58
UPOZNAVANJE PLO6E SA INSTRUMENTIMA
