LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.INSTRUMENTPANEL OCH
REGLAGE ....................................... 40
DISPLAY ......................................... 42
TRIP COMPUTER ........................... 45
VARNINGSLAMPOR OCH
MEDDELANDEN ............................. 47
-Röda varningslampor....................... 47
-Gula varningslampor......................... 54
-Gröna varningslampor....................... 60
-Blå varningslampor............................ 61
-Röda symboler................................. 62
-Gula symboler.................................. 63
39

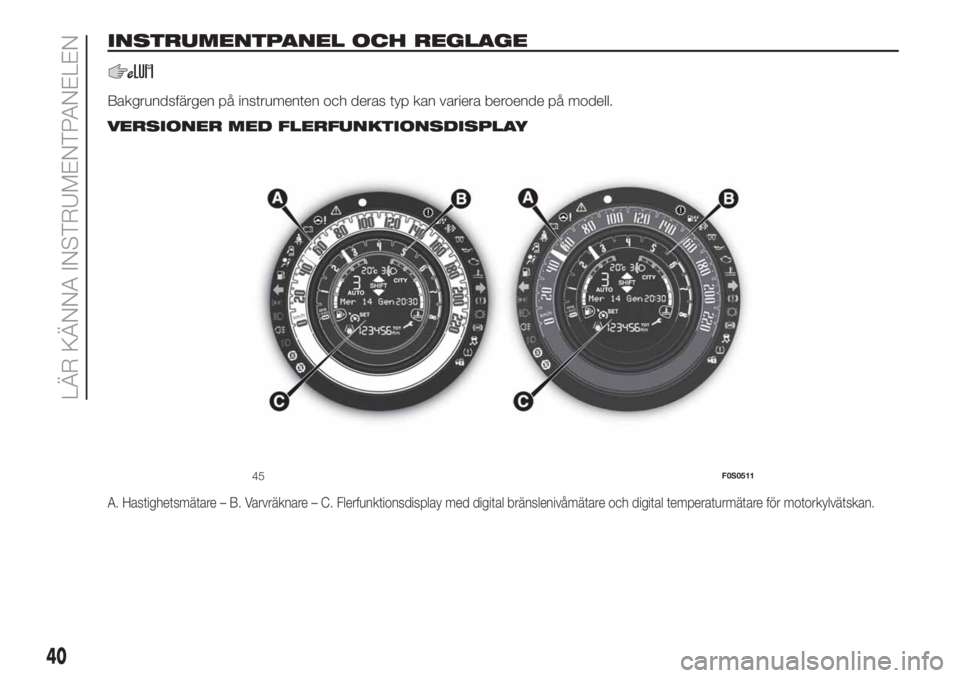

Page 42 of 232
INSTRUMENTPANEL OCH REGLAGE
Bakgrundsfärgen på instrumenten och deras typ kan variera beroende på modell..
VERSIONER MED FLERFUNKTIONSDISPLAY
A. Hastighetsmätare – B. Varvräknare – C. Flerfunktionsdisplay med digital bränslenivåmätare och digital temperaturmätare för motorkylvätskan.
45F0S0511
40
LÄR KÄNNA INSTRUMENTPANELEN
Page 43 of 232

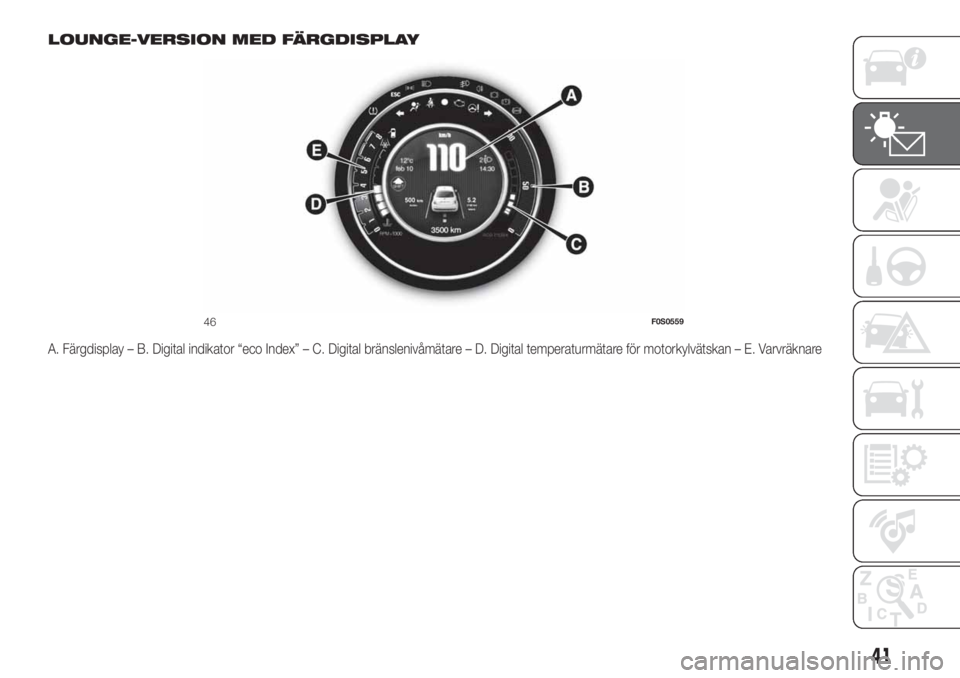

LOUNGE-VERSION MED FÄRGDISPLAY
A. Färgdisplay – B. Digital indikator “eco Index” – C. Digital bränslenivåmätare – D. Digital temperaturmätare för motorkylvätskan – E. Varvräknare
46F0S0559
41

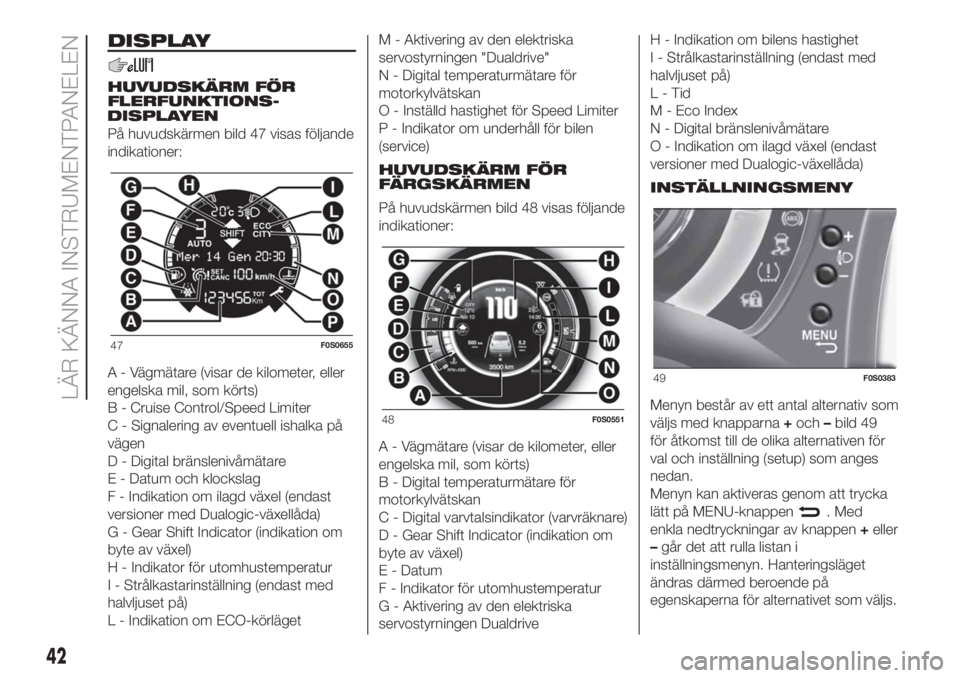

Page 44 of 232
DISPLAY
HUVUDSKÄRM FÖR
FLERFUNKTIONS-
På huvudskärmen bild 47 visas följande
indikationer:
A - Vägmätare (visar de kilometer, eller
engelska mil, som körts)
B - Cruise Control/Speed Limiter
C - Signalering av eventuell ishalka på
vägen
D - Digital bränslenivåmätare
E - Datum och klockslag
F - Indikation om ilagd växel (endast
versioner med Dualogic-växellåda)
G - Gear Shift Indicator (indikation om
byte av växel)
H - Indikator för utomhustemperatur
I - Strålkastarinställning (endast med
halvljuset på)
L - Indikation om ECO-körlägetM - Aktivering av den elektriska
servostyrningen "Dualdrive"
N - Digital temperaturmätare för
motorkylvätskan
O - Inställd hastighet för Speed Limiter
P - Indikator om underhåll för bilen
(service)
HUVUDSKÄRM FÖR
FÄRGSKÄRMEN
På huvudskärmen bild 48 visas följande
indikationer:
A - Vägmätare (visar de kilometer, eller
engelska mil, som körts)
B - Digital temperaturmätare för
motorkylvätskan
C - Digital varvtalsindikator (varvräknare)
D - Gear Shift Indicator (indikation om
byte av växel)
E - Datum
F - Indikator för utomhustemperatur
G - Aktivering av den elektriska
servostyrningen DualdriveH - Indikation om bilens hastighet
I - Strålkastarinställning (endast med
halvljuset på)
L-Tid
M - Eco Index
N - Digital bränslenivåmätare
O - Indikation om ilagd växel (endast
versioner med Dualogic-växellåda)
INSTÄLLNINGSMENY
Menyn består av ett antal alternativ som
väljs med knapparna+och–bild 49
för åtkomst till de olika alternativen för
val och inställning (setup) som anges
nedan.
Menyn kan aktiveras genom att trycka
lätt på MENU-knappen
. Med
enkla nedtryckningar av knappen+eller
–går det att rulla listan i
inställningsmenyn. Hanteringsläget
ändras därmed beroende på
egenskaperna för alternativet som väljs.
47F0S0655
48F0S0551
49F0S0383
42
LÄR KÄNNA INSTRUMENTPANELEN
DISPLAYEN
Page 45 of 232
Vissa alternativ leder vidare till en
undermeny.
Menyn omfattar följande alternativ:
MENU
LIGHTING
SPEED BEEP
ACTIVATION /TRIP DATA B
SET TIME
SET DATE
AUTOCLOSE
UNIT
LANGUAGE
VOL. ALERTS
BUTTON VOLUME
SEAT BELT BUZZER
SERVICE
AIRBAG/PASSENGER BAG
DAYTIME RUNNING LIGHTS
RESET TYRES
SEE RADIO (berörda versioner och
marknader)
SEE PHONE (berörda versioner och
marknader)
SEE NAVIGATION (berörda versioner
och marknader)
EXIT MENUSet time (ställa in klocka)
Denna funktion gör att du kan ställa
klockan med hjälp av två undermenyer:
"Time" och "Format".
För att ställa in den gör man så här:
tryck snabbt på MENU-knappen
. Displayen visar de två
undermenyerna "Time" och "Format"
tryck på knappen+eller–för att
flytta mellan de två undermenyerna
efter att undermenyn som ska
ändras har valts, tryck snabbt
på MENU-knappen
om du väljer undermenyn "Time":
tryck snabbt på MENU-knappen
.
Siffrorna för timmarna blinkar på
displayen
tryck på knappen+eller–för att
utföra inställningen;
tryck snabbt på MENU-knappen
. "Minuterna" blinkar på displayen
tryck på knappen+eller–för att
utföra inställningen.
NOTERING Varje tryck på knapparna+
eller–ökar eller minskar med en enhet.
Håller man ner knappen nedtryckt
görs en automatisk snabb
ökning/minskning. När du närmar sig
det önskade värdet, ska du slutföra
inställningen med enstaka tryck.
Om du kommer åt undermenyn
"Format" och trycker snabbt på
MENU-knappen
, ser du
visningsläget som blinkar på displayen
tryck på knappen+eller–för att
välja läget “24h” eller “12h”. Efter att
inställningen har slutförts, tryck snabbt
på knappen MENU
för att gå
tillbaka till undermenyn eller tryck länge
på knappen för att gå tillbaka till
huvudmenyns skärm utan att spara.
tryck åter på MENU-knappen
eller SAVE-knappen för
färgskärmar och håll den intryckt för att
gå tillbaka till huvudskärmen eller
huvudmenyn beroende var i menyn du
befinner dig.
Set date (ställa in datum)
Denna funktion uppdaterar dagens
datum (dag/månad/år).
För att ställa in den gör man så här:
tryck snabbt på MENU-knappen
. Displayen visar "år" blinkande
tryck på knappen+eller–för att
utföra inställningen;
tryck snabbt på MENU-knappen
. Displayen visar "månad"
blinkande
tryck på knappen+eller–för att
utföra inställningen;
tryck snabbt på MENU-knappen
. Displayen visar "dag" blinkande
43
Page 46 of 232
tryck på knappen+eller–för att
utföra inställningen;
NOTERING Varje tryck på knapparna+
eller–ökar eller minskar med en enhet.
Håller man ner knappen nedtryckt
görs en automatisk snabb
ökning/minskning. När du närmar sig
det önskade värdet, ska du slutföra
inställningen med enstaka tryck.
Tryck snabbt på MENU-knappen
eller SAVE-knappen för
färgskärmar för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Service (underhållsschema)
Den här funktionen gör att du kan visa
indikationer som gäller servicebesöken
enligt körsträcka i kilometer/miles
eller, på berörda versioner och
marknader, tidsintervallerna enligt
underhållsschemat.
För att konsultera dessa indikationer,
gör så här:
tryck på knappen MENU.
Displayen visar servicetillfällets frist i
km/miles eller dagar (där så förutses),
enligt den inställning man gjort tidigare
(se avsnittet "Måttenhet")
tryck på knappen MENUför att
gå tillbaka till menyskärmen. Tryck
åter på knappen för att gå tillbaka till
huvudskärmen.
OBSERVERA! Serviceschemat innebär
bilunderhåll i regelbundna intervaller
(se kapitlet "Underhåll och skötsel").
Denna indikation visas automatiskt, när
tändningsnyckeln står i MAR-läget,
när det bara är 2 000 km (eller
motsvarande värde i miles) kvar till
nästa servicetillfälle eller, där så
förutses, när det bara är 30 dagar kvar
till nästa servicetillfälle med
återkommande indikationer varje gång
man vrider tändningsnyckeln till
MAR-läget, eller, för berörda versioner,
var 200:e km (eller motsvarande värde
i miles). När det är mindre än så kvar
till servicetillfället, visas signalerna med
ännu kortare intervaller.Indikationen visas i km eller miles
beroende på inställningen av
måttenheten. När nästa servicetillfälle
snart ska utföras och man vrider
tändningsnyckeln till MAR-läget, visas
texten “Service” på displayen och
därefter antalet kilometer/miles eller
dagar (där så förutses) som är kvar till
servicetillfället. Kontakta Fiats
servicenät som nollställer denna visning
(reset), utöver att utföra
underhållsarbetet enligt
“Underhållsschemat”.
Airbag/Passenger Bag (aktivering/
inaktivering av airbagen på
passagerarsidan fram och på sidan
för skydd av höfterna, bröstkorgen
och axeln (sidoairbag) - berörda
versioner och marknader)
Denna funktion gör att du kan
aktivera/inaktivera airbagen på
passagerarsidan.
Gör så här:
tryck på knappen MENU. Efter
att displayen visat meddelandet ("Bag
pass: Off") (för inaktivering) eller
meddelandet ("Bag pass: On") (för
aktivering) med hjälp av knappen+och
–, tryck igen på knappen MENU
på displayen visas ett meddelande
som bekräftelse
44
LÄR KÄNNA INSTRUMENTPANELEN
Page 47 of 232
genom att trycka på knappen+eller
–välj ("Yes") (för att bekräfta
aktiveringen/inaktiveringen) eller (No)
(för att avstå)
tryck snabbt på knappen MENU
. Meddelandet om bekräftelse av
valet visas och du går tillbaka till
menyskärmen eller tryck längre på
knappen för att gå tillbaka till
standardskärmen utan att spara.
Reset tyres (nollställning av
iTPMS-systemet)
(Berörda versioner och marknader)
Denna funktion gör att du kan nollställa
iTPMS-systemet (se beskrivningen i
avsnittet “iTPMS-systemet”).
Gör så här för att utföra
nollställningsproceduren:
tryck snabbt på MENU-knappen
. Displayen visar texten "Reset"
tryck på knappen+eller–för att
göra ditt val ("Yes" eller "No")
tryck snabbt på MENU-knappen
. Texten "Confirm" visas på
displayen
tryck på knappen+eller–för att
göra ditt val ("Yes" för att utföra
nollställningen eller "No" för att stänga
skärmen). På displayen visas ett särskilt
meddelande som bekräftar den
utförda nollställningen
tryck åter på MENU-knappen
och håll den nedtryckt för att gå tillbaka
till huvudskärmen eller huvudmenyn
beroende var i menyn du befinner dig.
INRIKTNING AV
STRÅLKASTARNA
Med tändningsnyckeln vid MAR och
halvljusen påslagna, tryck på + för att
justera strålkastarna uppåt och på
knappen – för att justera strålkastarna
nedåt.TRIP COMPUTER
ALLMÄNT
Med hjälp av färddatorn visas värden
för bilens status när tändningsnyckeln
står på MAR.
Funktionen omfattar två separata
färdmätare, “Trip A” och “Trip B”, som
oberoende av varandra kan bevaka
bilens "fullständiga körning" (resa) och
på berörda versioner och marknader,
visas även "Instant info" och "Best
average consumption”.
Trip A och Trip B kan nollställas (reset -
början av en ny resa).
"Trip A"visar följande värden:
Range (berörda versioner och
marknader)
Travel distance A
Average Consumption A
Current Consumption (berörda
versioner och marknader)
Average Speed A
Travel time A (körningens
varaktighet)
"Trip B"gör att man kan visa följande
värden:
Travel distance B
Average Consumption B
Average Speed B
45
Page 48 of 232
Travel time B (körtid)
NOTERING "Trip B" är en funktion som
kan uteslutas. Värdena “Range” och
“Current Consumption” kan inte
nollställas.
"Best average consumption": gör att
man kan visa en sammanfattning över
den bästa genomsnittliga förbrukningen
i ECO-läget (beroende på version).
Ikonen
indikerar den bättre
prestandan. Denna information kan
nollställas via Trip A.
46
LÄR KÄNNA INSTRUMENTPANELEN

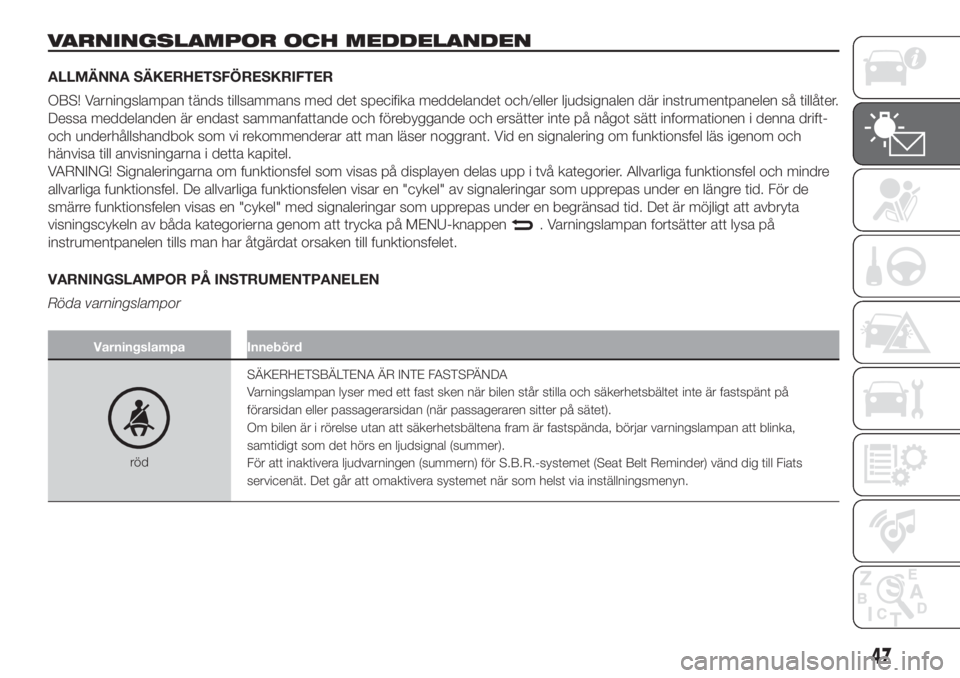

Page 49 of 232
VARNINGSLAMPOR OCH MEDDELANDEN
ALLMÄNNA SÄKERHETSFÖRESKRIFTER
OBS! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen där instrumentpanelen så tillåter.
Dessa meddelanden är endast sammanfattande och förebyggande och ersätter inte på något sätt informationen i denna drift-
och underhållshandbok som vi rekommenderar att man läser noggrant. Vid en signalering om funktionsfel läs igenom och
hänvisa till anvisningarna i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. De allvarliga funktionsfelen visar en "cykel" av signaleringar som upprepas under en längre tid. För de
smärre funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Det är möjligt att avbryta
visningscykeln av båda kategorierna genom att trycka på MENU-knappen
. Varningslampan fortsätter att lysa på
instrumentpanelen tills man har åtgärdat orsaken till funktionsfelet.
VARNINGSLAMPOR PÅ INSTRUMENTPANELEN
Röda varningslampor
Varningslampa Innebörd
rödSÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
Varningslampan lyser med ett fast sken när bilen står stilla och säkerhetsbältet inte är fastspänt på
förarsidan eller passagerarsidan (när passageraren sitter på sätet).
Om bilen är i rörelse utan att säkerhetsbältena fram är fastspända, börjar varningslampan att blinka,
samtidigt som det hörs en ljudsignal (summer).
För att inaktivera ljudvarningen (summern) för S.B.R.-systemet (Seat Belt Reminder) vänd dig till Fiats
servicenät. Det går att omaktivera systemet när som helst via inställningsmenyn.
47

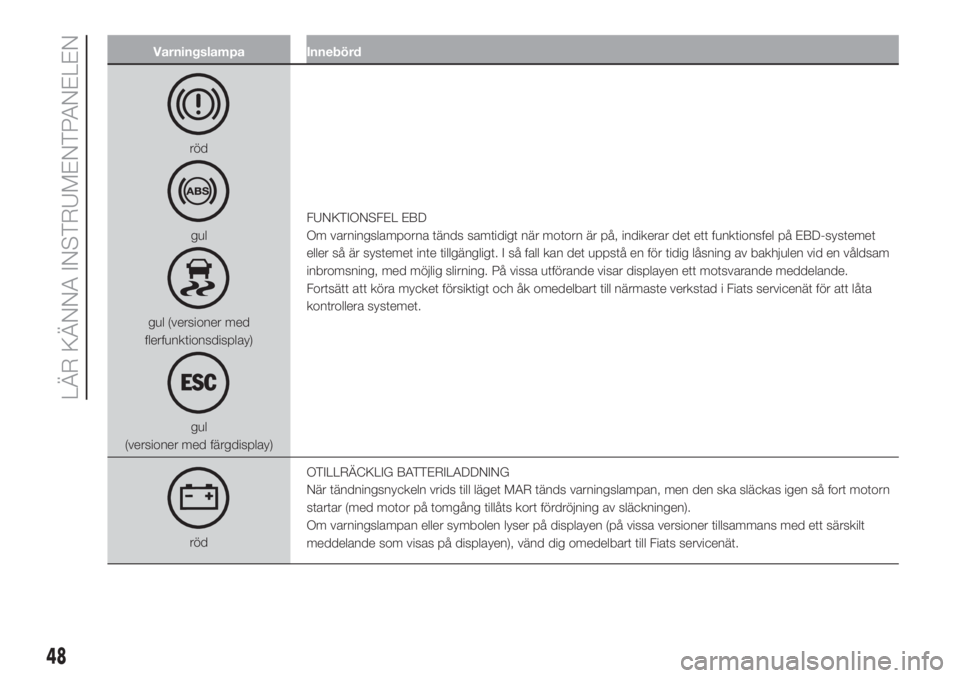

Page 50 of 232
Varningslampa Innebörd
röd
gul
gul (versioner med
flerfunktionsdisplay)
gul
(versioner med färgdisplay)FUNKTIONSFEL EBD
Om varningslamporna tänds samtidigt när motorn är på, indikerar det ett funktionsfel på EBD-systemet
eller så är systemet inte tillgängligt. I så fall kan det uppstå en för tidig låsning av bakhjulen vid en våldsam
inbromsning, med möjlig slirning. På vissa utförande visar displayen ett motsvarande meddelande.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
rödOTILLRÄCKLIG BATTERILADDNING
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen så fort motorn
startar (med motor på tomgång tillåts kort fördröjning av släckningen).
Om varningslampan eller symbolen lyser på displayen (på vissa versioner tillsammans med ett särskilt
meddelande som visas på displayen), vänd dig omedelbart till Fiats servicenät.
48
LÄR KÄNNA INSTRUMENTPANELEN
