FIAT 500 2020 Drift- och underhållshandbok (in Swedish)

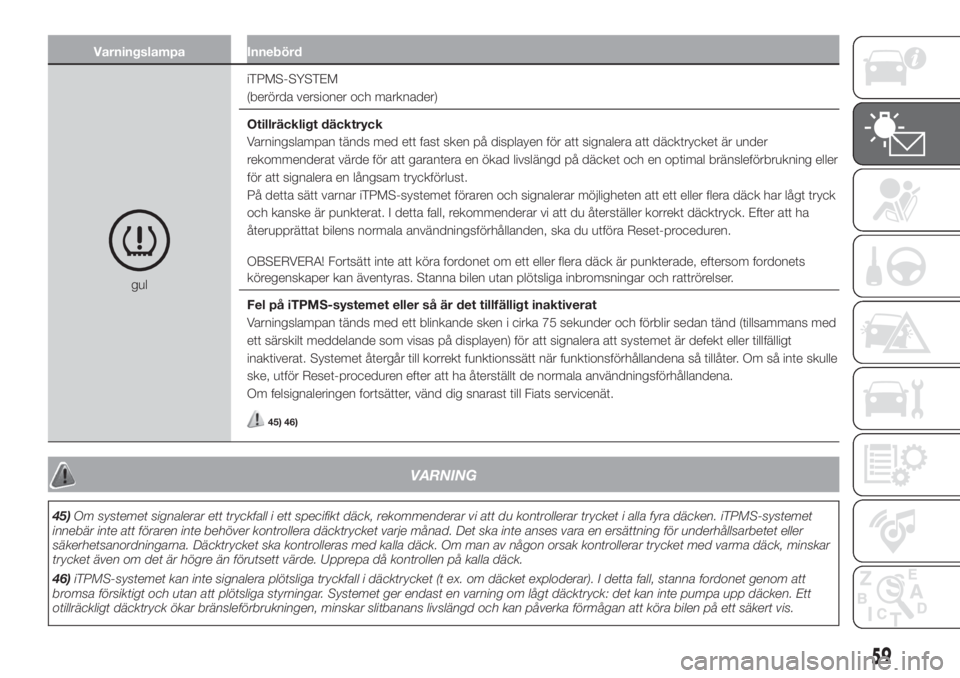

Varningslampa Innebörd
guliTPMS-SYSTEM
(berörda versioner och marknader)
Otillräckligt däcktryck
Varningslampan tänds med ett fast sken på displayen för att signalera att däcktrycket är under
rekommenderat värde för att garantera en ökad livslängd på däcket och en optimal bränsleförbrukning eller
för att signalera en långsam tryckförlust.
På detta sätt varnar iTPMS-systemet föraren och signalerar möjligheten att ett eller flera däck har lågt tryck
och kanske är punkterat. I detta fall, rekommenderar vi att du återställer korrekt däcktryck. Efter att ha
återupprättat bilens normala användningsförhållanden, ska du utföra Reset-proceduren.
OBSERVERA! Fortsätt inte att köra fordonet om ett eller flera däck är punkterade, eftersom fordonets
köregenskaper kan äventyras. Stanna bilen utan plötsliga inbromsningar och rattrörelser.
Fel på iTPMS-systemet eller så är det tillfälligt inaktiverat
Varningslampan tänds med ett blinkande sken i cirka 75 sekunder och förblir sedan tänd (tillsammans med
ett särskilt meddelande som visas på displayen) för att signalera att systemet är defekt eller tillfälligt
inaktiverat. Systemet återgår till korrekt funktionssätt när funktionsförhållandena så tillåter. Om så inte skulle
ske, utför Reset-proceduren efter att ha återställt de normala användningsförhållandena.
Om felsignaleringen fortsätter, vänd dig snarast till Fiats servicenät.
45) 46)
VARNING
45)Om systemet signalerar ett tryckfall i ett specifikt däck, rekommenderar vi att du kontrollerar trycket i alla fyra däcken. iTPMS-systemet
innebär inte att föraren inte behöver kontrollera däcktrycket varje månad. Det ska inte anses vara en ersättning för underhållsarbetet eller
säkerhetsanordningarna. Däcktrycket ska kontrolleras med kalla däck. Om man av någon orsak kontrollerar trycket med varma däck, minskar
trycket även om det är högre än förutsett värde. Upprepa då kontrollen på kalla däck.
46)iTPMS-systemet kan inte signalera plötsliga tryckfall i däcktrycket (t ex. om däcket exploderar). I detta fall, stanna fordonet genom att
bromsa försiktigt och utan att plötsliga styrningar. Systemet ger endast en varning om lågt däcktryck: det kan inte pumpa upp däcken. Ett
otillräckligt däcktryck ökar bränsleförbrukningen, minskar slitbanans livslängd och kan påverka förmågan att köra bilen på ett säkert vis.
59

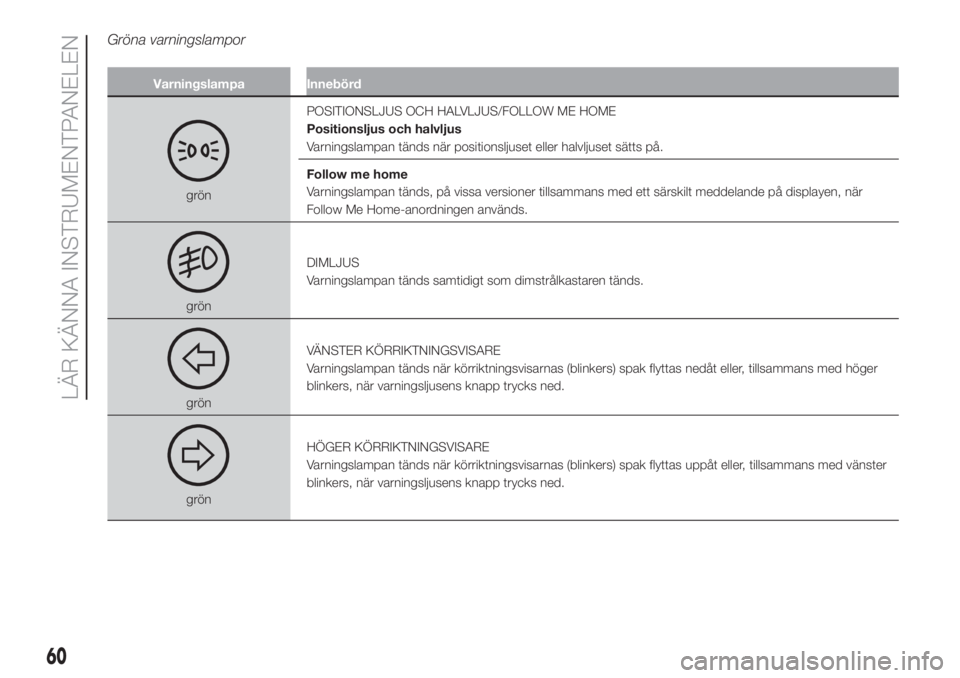

Gröna varningslampor
Varningslampa Innebörd
grönPOSITIONSLJUS OCH HALVLJUS/FOLLOW ME HOME
Positionsljus och halvljus
Varningslampan tänds när positionsljuset eller halvljuset sätts på.
Follow me home
Varningslampan tänds, på vissa versioner tillsammans med ett särskilt meddelande på displayen, när
Follow Me Home-anordningen används.
grönDIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
grönVÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när körriktningsvisarnas (blinkers) spak flyttas nedåt eller, tillsammans med höger
blinkers, när varningsljusens knapp trycks ned.
grönHÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när körriktningsvisarnas (blinkers) spak flyttas uppåt eller, tillsammans med vänster
blinkers, när varningsljusens knapp trycks ned.
60
LÄR KÄNNA INSTRUMENTPANELEN

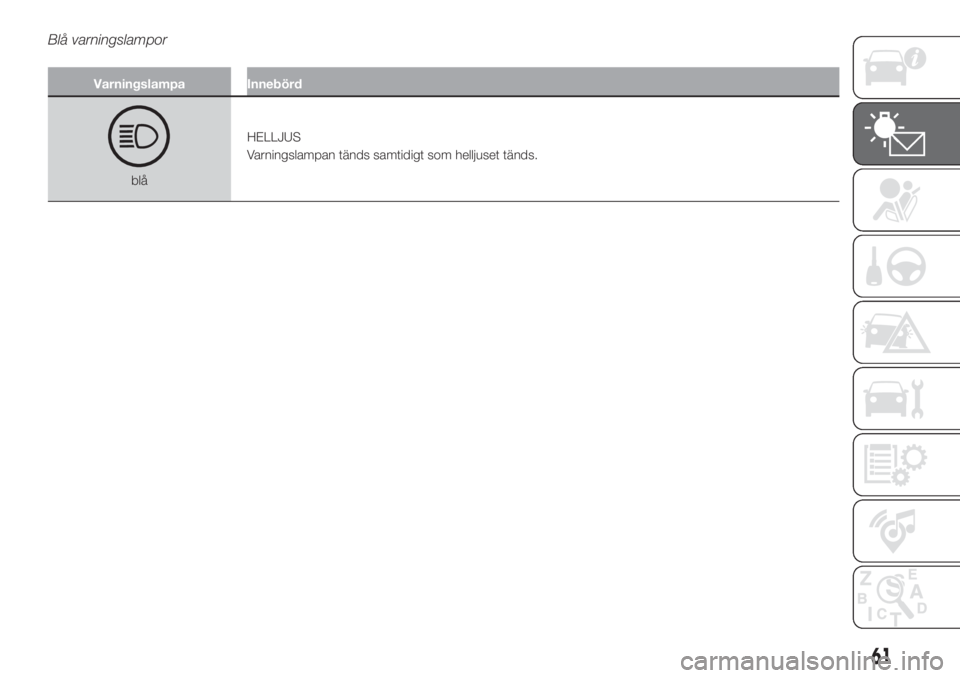

Blå varningslampor
Varningslampa Innebörd
blåHELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
61

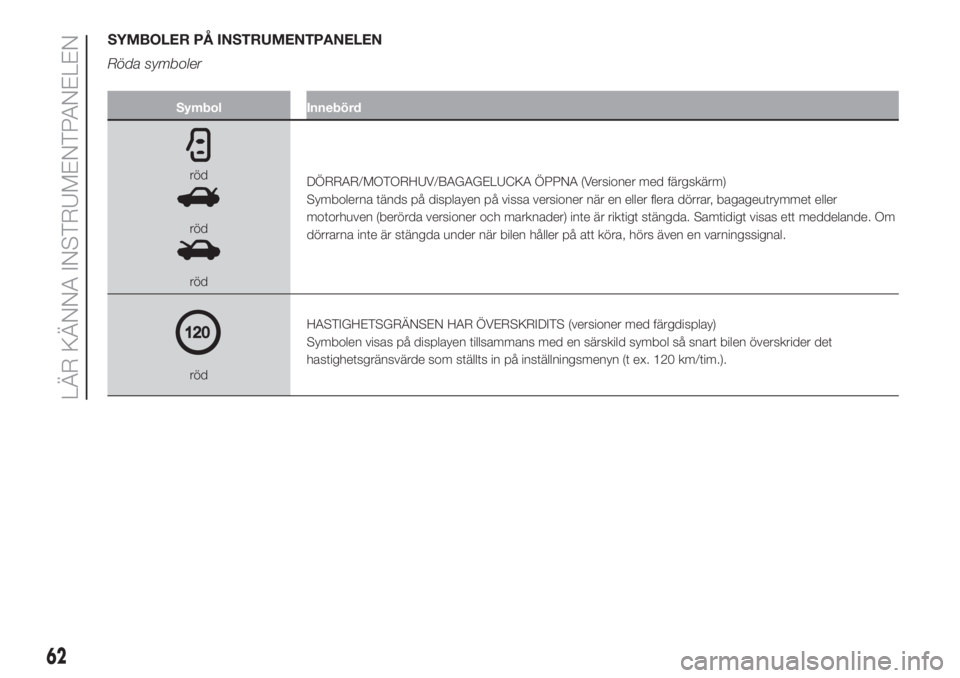

SYMBOLER PÅ INSTRUMENTPANELEN
Röda symboler
Symbol Innebörd
röd
röd
rödDÖRRAR/MOTORHUV/BAGAGELUCKA ÖPPNA (Versioner med färgskärm)
Symbolerna tänds på displayen på vissa versioner när en eller flera dörrar, bagageutrymmet eller
motorhuven (berörda versioner och marknader) inte är riktigt stängda. Samtidigt visas ett meddelande. Om
dörrarna inte är stängda under när bilen håller på att köra, hörs även en varningssignal.
rödHASTIGHETSGRÄNSEN HAR ÖVERSKRIDITS (versioner med färgdisplay)
Symbolen visas på displayen tillsammans med en särskild symbol så snart bilen överskrider det
hastighetsgränsvärde som ställts in på inställningsmenyn (t ex. 120 km/tim.).
62
LÄR KÄNNA INSTRUMENTPANELEN

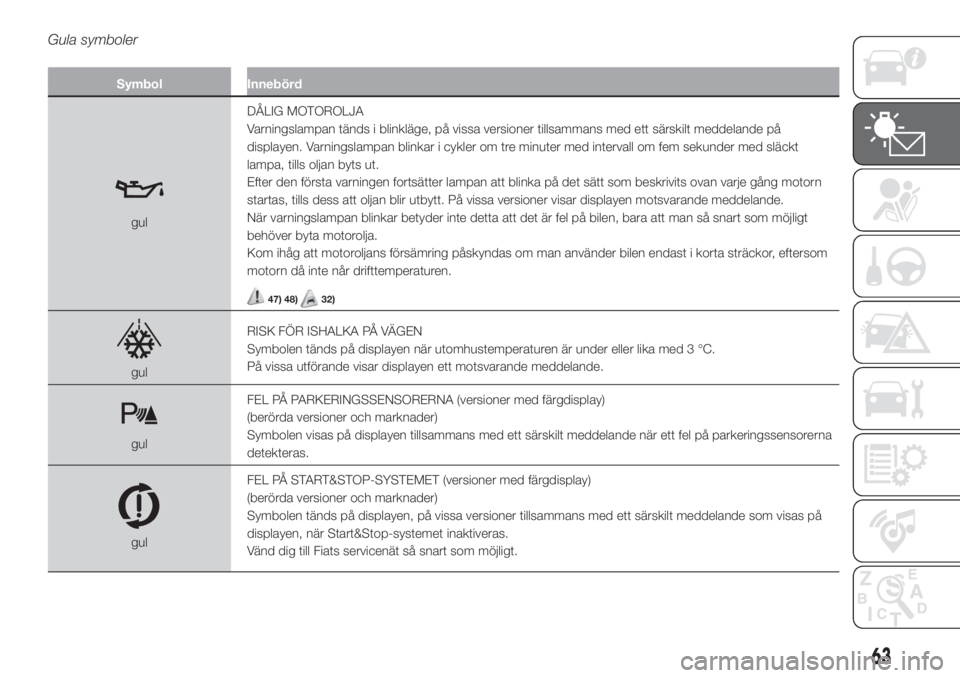

Gula symboler
Symbol Innebörd
gulDÅLIG MOTOROLJA
Varningslampan tänds i blinkläge, på vissa versioner tillsammans med ett särskilt meddelande på
displayen. Varningslampan blinkar i cykler om tre minuter med intervall om fem sekunder med släckt
lampa, tills oljan byts ut.
Efter den första varningen fortsätter lampan att blinka på det sätt som beskrivits ovan varje gång motorn
startas, tills dess att oljan blir utbytt. På vissa versioner visar displayen motsvarande meddelande.
När varningslampan blinkar betyder inte detta att det är fel på bilen, bara att man så snart som möjligt
behöver byta motorolja.
Kom ihåg att motoroljans försämring påskyndas om man använder bilen endast i korta sträckor, eftersom
motorn då inte når drifttemperaturen.
47) 48)32)
gulRISK FÖR ISHALKA PÅ VÄGEN
Symbolen tänds på displayen när utomhustemperaturen är under eller lika med 3 °C.
På vissa utförande visar displayen ett motsvarande meddelande.
gulFEL PÅ PARKERINGSSENSORERNA (versioner med färgdisplay)
(berörda versioner och marknader)
Symbolen visas på displayen tillsammans med ett särskilt meddelande när ett fel på parkeringssensorerna
detekteras.
gulFEL PÅ START&STOP-SYSTEMET (versioner med färgdisplay)
(berörda versioner och marknader)
Symbolen tänds på displayen, på vissa versioner tillsammans med ett särskilt meddelande som visas på
displayen, när Start&Stop-systemet inaktiveras.
Vänd dig till Fiats servicenät så snart som möjligt.
63

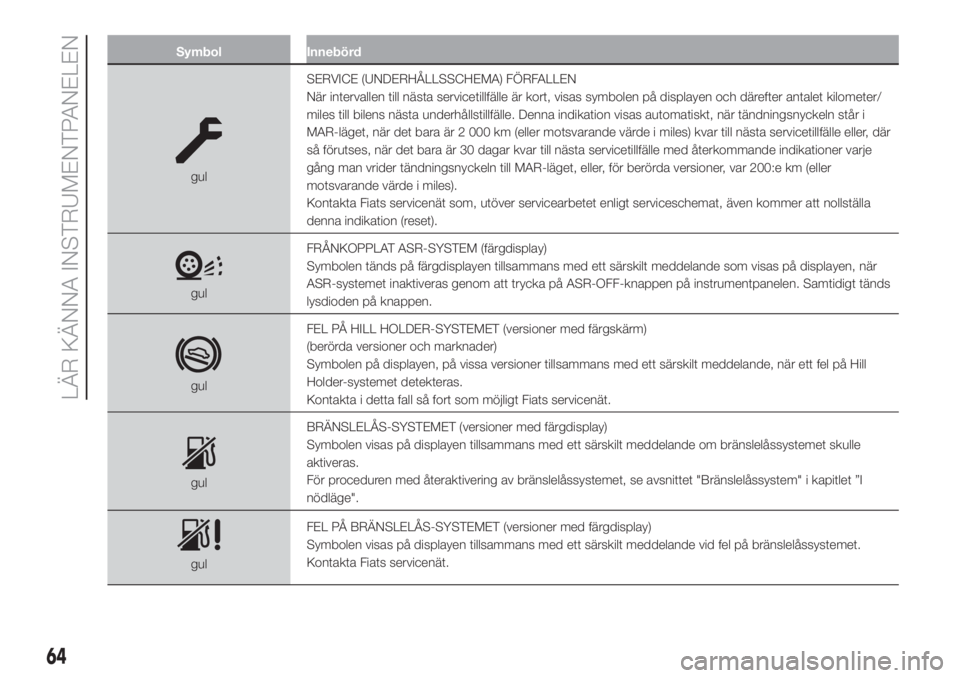

Symbol Innebörd
gulSERVICE (UNDERHÅLLSSCHEMA) FÖRFALLEN
När intervallen till nästa servicetillfälle är kort, visas symbolen på displayen och därefter antalet kilometer/
miles till bilens nästa underhållstillfälle. Denna indikation visas automatiskt, när tändningsnyckeln står i
MAR-läget, när det bara är 2 000 km (eller motsvarande värde i miles) kvar till nästa servicetillfälle eller, där
så förutses, när det bara är 30 dagar kvar till nästa servicetillfälle med återkommande indikationer varje
gång man vrider tändningsnyckeln till MAR-läget, eller, för berörda versioner, var 200:e km (eller
motsvarande värde i miles).
Kontakta Fiats servicenät som, utöver servicearbetet enligt serviceschemat, även kommer att nollställa
denna indikation (reset).
gulFRÅNKOPPLAT ASR-SYSTEM (färgdisplay)
Symbolen tänds på färgdisplayen tillsammans med ett särskilt meddelande som visas på displayen, när
ASR-systemet inaktiveras genom att trycka på ASR-OFF-knappen på instrumentpanelen. Samtidigt tänds
lysdioden på knappen.
gulFEL PÅ HILL HOLDER-SYSTEMET (versioner med färgskärm)
(berörda versioner och marknader)
Symbolen på displayen, på vissa versioner tillsammans med ett särskilt meddelande, när ett fel på Hill
Holder-systemet detekteras.
Kontakta i detta fall så fort som möjligt Fiats servicenät.
gulBRÄNSLELÅS-SYSTEMET (versioner med färgdisplay)
Symbolen visas på displayen tillsammans med ett särskilt meddelande om bränslelåssystemet skulle
aktiveras.
För proceduren med återaktivering av bränslelåssystemet, se avsnittet "Bränslelåssystem" i kapitlet ”I
nödläge".
gulFEL PÅ BRÄNSLELÅS-SYSTEMET (versioner med färgdisplay)
Symbolen visas på displayen tillsammans med ett särskilt meddelande vid fel på bränslelåssystemet.
Kontakta Fiats servicenät.
64
LÄR KÄNNA INSTRUMENTPANELEN

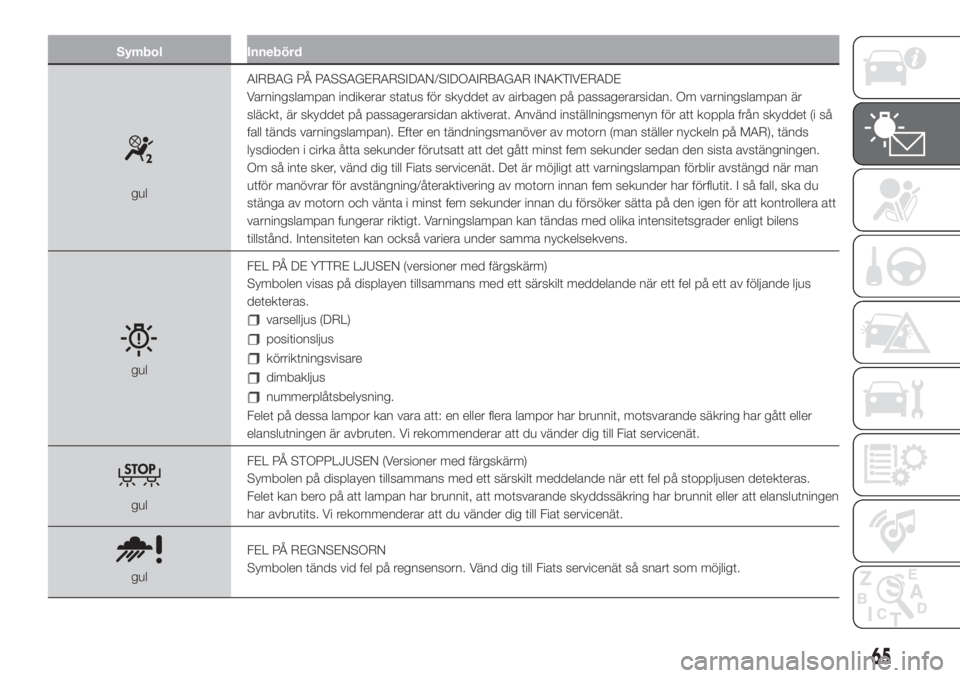

Symbol Innebörd
gulAIRBAG PÅ PASSAGERARSIDAN/SIDOAIRBAGAR INAKTIVERADE
Varningslampan indikerar status för skyddet av airbagen på passagerarsidan. Om varningslampan är
släckt, är skyddet på passagerarsidan aktiverat. Använd inställningsmenyn för att koppla från skyddet (i så
fall tänds varningslampan). Efter en tändningsmanöver av motorn (man ställer nyckeln på MAR), tänds
lysdioden i cirka åtta sekunder förutsatt att det gått minst fem sekunder sedan den sista avstängningen.
Om så inte sker, vänd dig till Fiats servicenät. Det är möjligt att varningslampan förblir avstängd när man
utför manövrar för avstängning/återaktivering av motorn innan fem sekunder har förflutit. I så fall, ska du
stänga av motorn och vänta i minst fem sekunder innan du försöker sätta på den igen för att kontrollera att
varningslampan fungerar riktigt. Varningslampan kan tändas med olika intensitetsgrader enligt bilens
tillstånd. Intensiteten kan också variera under samma nyckelsekvens.
gulFEL PÅ DE YTTRE LJUSEN (versioner med färgskärm)
Symbolen visas på displayen tillsammans med ett särskilt meddelande när ett fel på ett av följande ljus
detekteras.
varselljus (DRL)
positionsljus
körriktningsvisare
dimbakljus
nummerplåtsbelysning.
Felet på dessa lampor kan vara att: en eller flera lampor har brunnit, motsvarande säkring har gått eller
elanslutningen är avbruten. Vi rekommenderar att du vänder dig till Fiat servicenät.
gulFEL PÅ STOPPLJUSEN (Versioner med färgskärm)
Symbolen på displayen tillsammans med ett särskilt meddelande när ett fel på stoppljusen detekteras.
Felet kan bero på att lampan har brunnit, att motsvarande skyddssäkring har brunnit eller att elanslutningen
har avbrutits. Vi rekommenderar att du vänder dig till Fiat servicenät.
gulFEL PÅ REGNSENSORN
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så snart som möjligt.
65

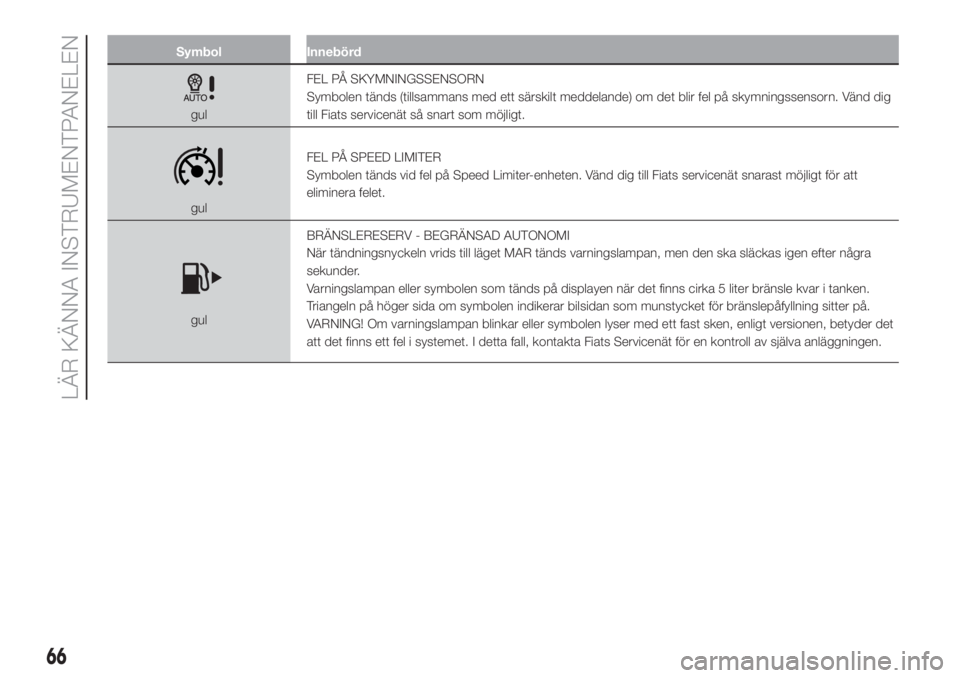

Symbol Innebörd
gulFEL PÅ SKYMNINGSSENSORN
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på skymningssensorn. Vänd dig
till Fiats servicenät så snart som möjligt.
gulFEL PÅ SPEED LIMITER
Symbolen tänds vid fel på Speed Limiter-enheten. Vänd dig till Fiats servicenät snarast möjligt för att
eliminera felet.
gulBRÄNSLERESERV - BEGRÄNSAD AUTONOMI
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Varningslampan eller symbolen som tänds på displayen när det finns cirka 5 liter bränsle kvar i tanken.
Triangeln på höger sida om symbolen indikerar bilsidan som munstycket för bränslepåfyllning sitter på.
VARNING! Om varningslampan blinkar eller symbolen lyser med ett fast sken, enligt versionen, betyder det
att det finns ett fel i systemet. I detta fall, kontakta Fiats Servicenät för en kontroll av själva anläggningen.
66
LÄR KÄNNA INSTRUMENTPANELEN

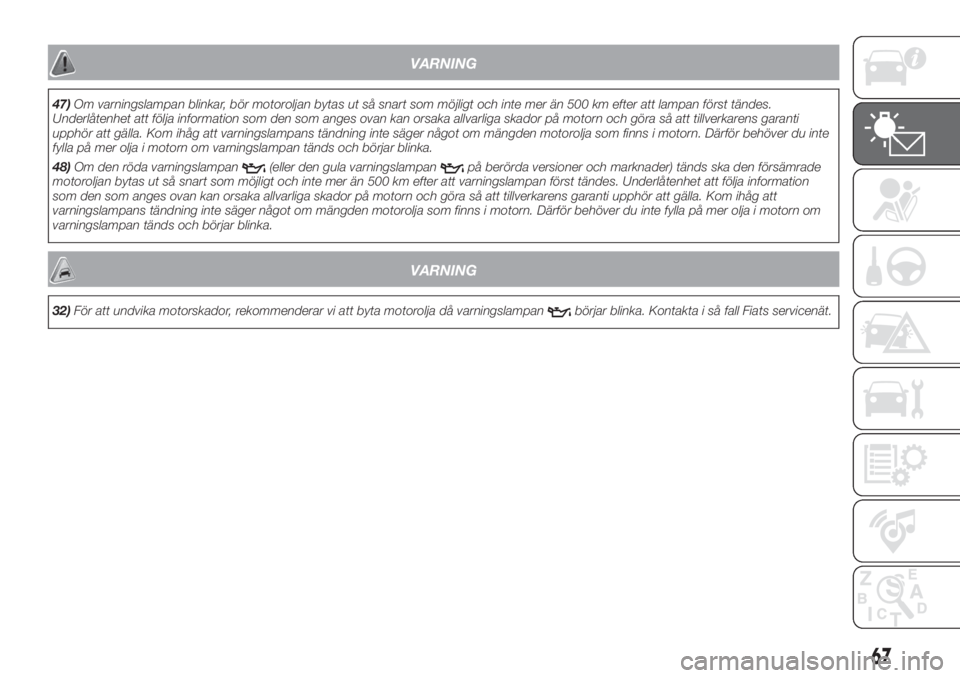

VARNING
47)Om varningslampan blinkar, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter att lampan först tändes.
Underlåtenhet att följa information som den som anges ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti
upphör att gälla. Kom ihåg att varningslampans tändning inte säger något om mängden motorolja som finns i motorn. Därför behöver du inte
fylla på mer olja i motorn om varningslampan tänds och börjar blinka.
48)Om den röda varningslampan
(eller den gula varningslampanpå berörda versioner och marknader) tänds ska den försämrade
motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter att varningslampan först tändes. Underlåtenhet att följa information
som den som anges ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti upphör att gälla. Kom ihåg att
varningslampans tändning inte säger något om mängden motorolja som finns i motorn. Därför behöver du inte fylla på mer olja i motorn om
varningslampan tänds och börjar blinka.
VARNING
32)För att undvika motorskador, rekommenderar vi att byta motorolja då varningslampanbörjar blinka. Kontakta i så fall Fiats servicenät.
67

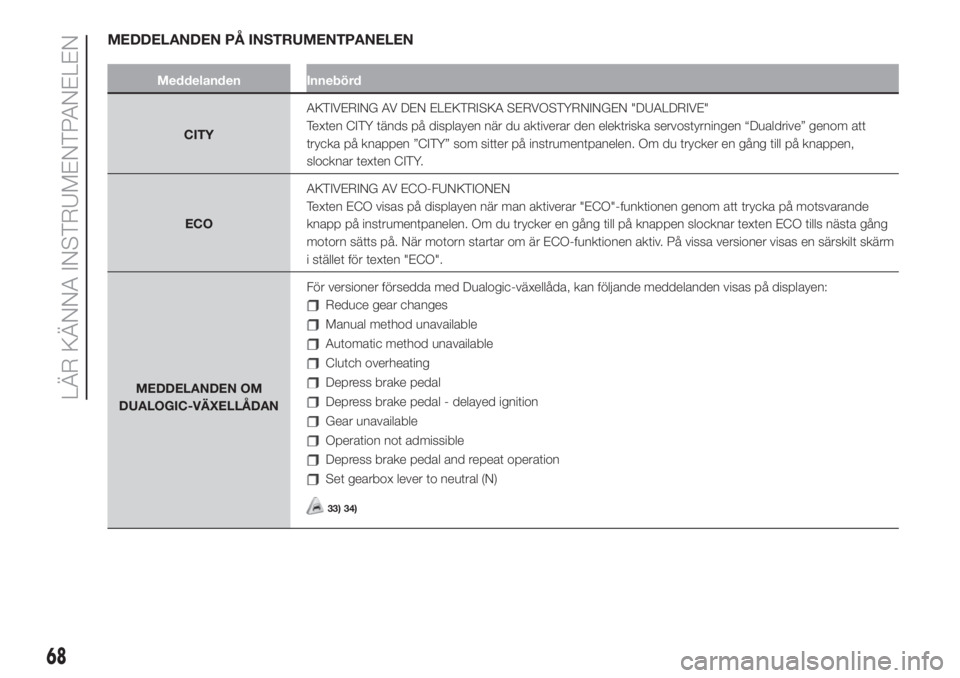

MEDDELANDEN PÅ INSTRUMENTPANELEN
Meddelanden Innebörd
CITYAKTIVERING AV DEN ELEKTRISKA SERVOSTYRNINGEN "DUALDRIVE"
Texten CITY tänds på displayen när du aktiverar den elektriska servostyrningen “Dualdrive” genom att
trycka på knappen ”CITY” som sitter på instrumentpanelen. Om du trycker en gång till på knappen,
slocknar texten CITY.
ECOAKTIVERING AV ECO-FUNKTIONEN
Texten ECO visas på displayen när man aktiverar "ECO"-funktionen genom att trycka på motsvarande
knapp på instrumentpanelen. Om du trycker en gång till på knappen slocknar texten ECO tills nästa gång
motorn sätts på. När motorn startar om är ECO-funktionen aktiv. På vissa versioner visas en särskilt skärm
i stället för texten "ECO".
MEDDELANDEN OM
DUALOGIC-VÄXELLÅDANFör versioner försedda med Dualogic-växellåda, kan följande meddelanden visas på displayen:
Reduce gear changes
Manual method unavailable
Automatic method unavailable
Clutch overheating
Depress brake pedal
Depress brake pedal - delayed ignition
Gear unavailable
Operation not admissible
Depress brake pedal and repeat operation
Set gearbox lever to neutral (N)
33) 34)
68
LÄR KÄNNA INSTRUMENTPANELEN
