FIAT 500 2020 Drift- och underhållshandbok (in Swedish)

Varningslampa Innebörd

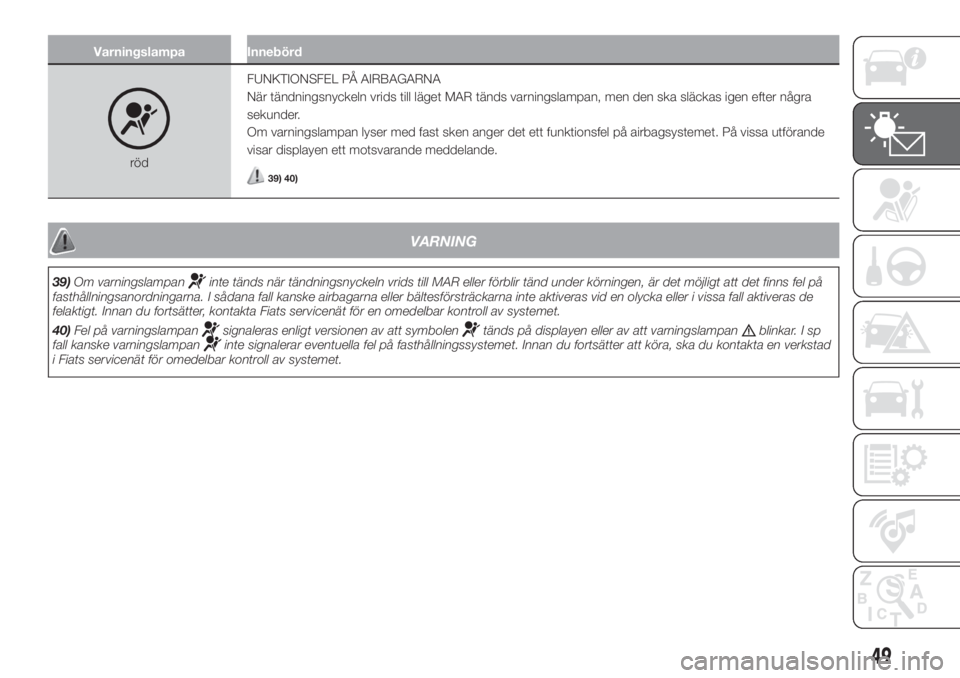

rödFUNKTIONSFEL PÅ AIRBAGARNA
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslampan lyser med fast sken anger det ett funktionsfel på airbagsystemet. På vissa utförande
visar displayen ett motsvarande meddelande.39) 40)
VARNING
39)Om varningslampaninte tänds när tändningsnyckeln vrids till MAR eller förblir tänd under körningen, är det möjligt att det finns fel på
fasthållningsanordningarna. I sådana fall kanske airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller i vissa fall aktiveras de
felaktigt. Innan du fortsätter, kontakta Fiats servicenät för en omedelbar kontroll av systemet.
40)Fel på varningslampan
signaleras enligt versionen av att symbolentänds på displayen eller av att varningslampanblinkar. I sp
fall kanske varningslampaninte signalerar eventuella fel på fasthållningssystemet. Innan du fortsätter att köra, ska du kontakta en verkstad
i Fiats servicenät för omedelbar kontroll av systemet.
49

Varningslampa Innebörd

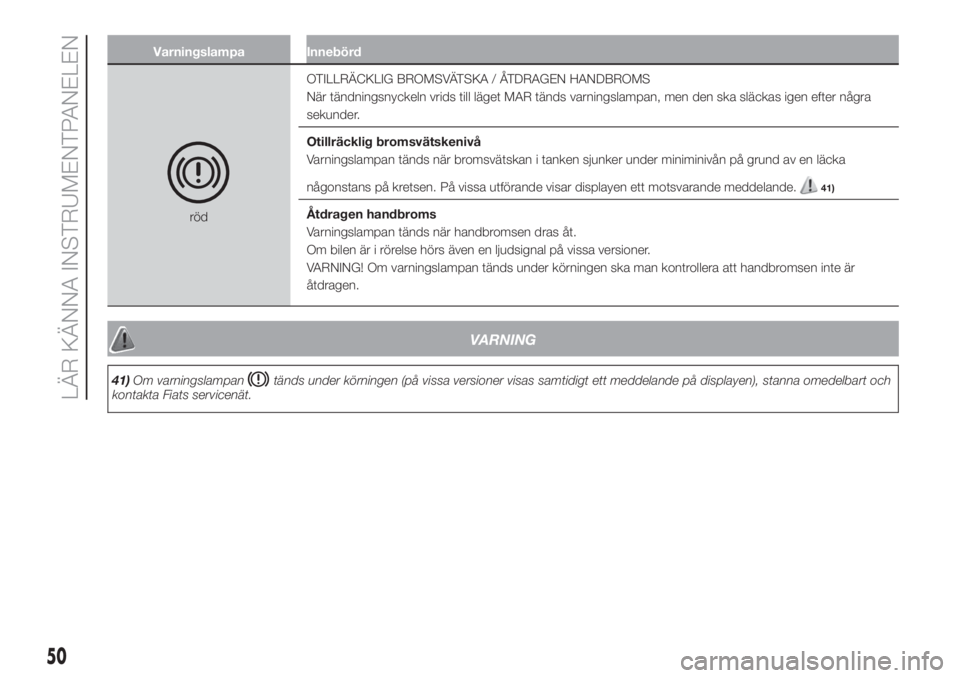

rödOTILLRÄCKLIG BROMSVÄTSKA / ÅTDRAGEN HANDBROMS
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka
någonstans på kretsen. På vissa utförande visar displayen ett motsvarande meddelande.
41)
Ã…tdragen handbroms
Varningslampan tänds när handbromsen dras åt.
Om bilen är i rörelse hörs även en ljudsignal på vissa versioner.
VARNING! Om varningslampan tänds under körningen ska man kontrollera att handbromsen inte är
Ã¥tdragen.
VARNING
41)Om varningslampantänds under körningen (på vissa versioner visas samtidigt ett meddelande på displayen), stanna omedelbart och
kontakta Fiats servicenät.
50
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd

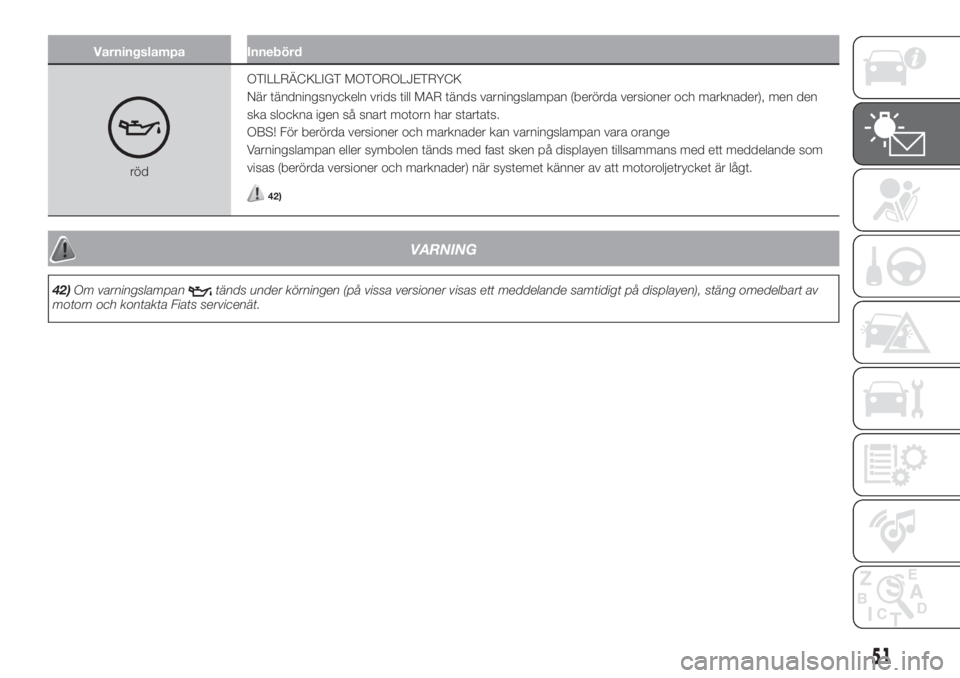

rödOTILLRÄCKLIGT MOTOROLJETRYCK
När tändningsnyckeln vrids till MAR tänds varningslampan (berörda versioner och marknader), men den
ska slockna igen så snart motorn har startats.
OBS! För berörda versioner och marknader kan varningslampan vara orange
Varningslampan eller symbolen tänds med fast sken på displayen tillsammans med ett meddelande som
visas (berörda versioner och marknader) när systemet känner av att motoroljetrycket är lågt.
42)
VARNING
42)Om varningslampantänds under körningen (på vissa versioner visas ett meddelande samtidigt på displayen), stäng omedelbart av
motorn och kontakta Fiats servicenät.
51

Varningslampa Innebörd
rödMOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Varningslampan eller symbolen tänds på displayen när motorn har överhettats, på vissa versioner
tillsammans med ett särskilt meddelande på displayen.
Vid normal körning: stanna bilen, stäng av motorn och kontrollera att vattennivån inuti behållaren inte
är under MIN-nivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och försiktigt. Fyll
på kylvätska och se till att nivån står mellan MIN och MAX på själva behållaren. Gör en visuell kontroll för att
se om det finns eventuella läckor. Om varningslampan tänds igen vid nästa start, kontakta Fiats servicenät
Vid krävande körning med bilen(till exempel vid bogsering av släp i uppförsbackar eller körning
med fullastad bil): sänk hastigheten och stanna om varningslampan fortsätter lysa. Stanna till under två till
tre minuter, håll motorn igång och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan
och stäng därefter av motorn. Kontrollera att vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
PÃ¥ vissa versioner visar displayen motsvarande meddelande.
rödFEL PÅ DUALOGIC-VÄXELLÅDAN
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den slocknar igen efter några
sekunder.
Varningslampan börjar blinka (tillsammans med ett särskilt meddelande på displayen och en ljudsignal) när
det uppstått ett funktionsfel på växellådan.31)
VARNING
31)Vid fel på växellådan, kontakta Fiats servicenät så snart som möjligt för att låta kontrollera systemet.
52
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd

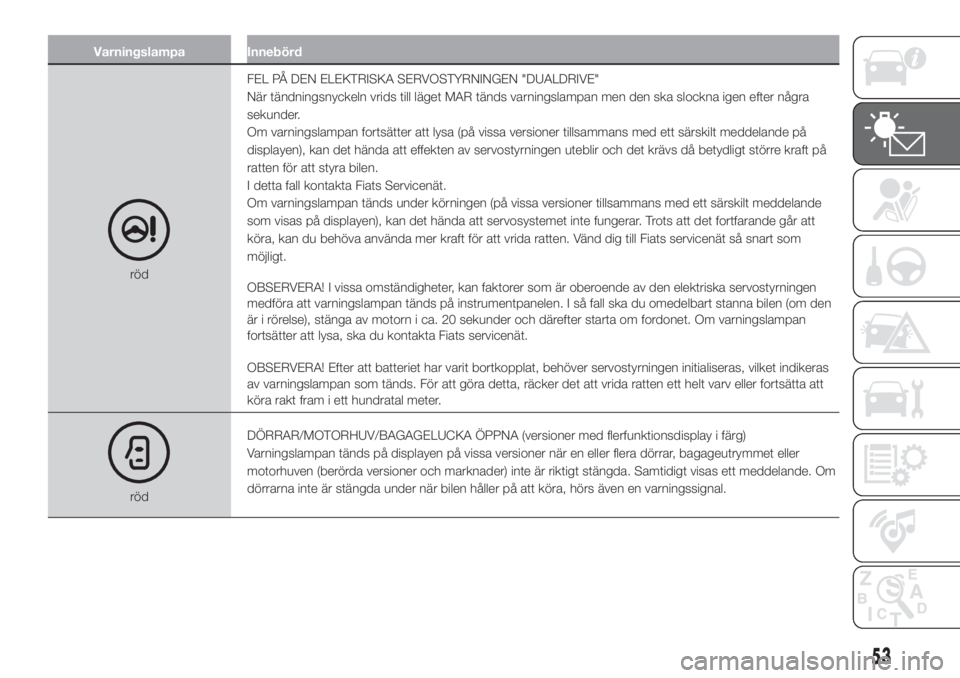

rödFEL PÅ DEN ELEKTRISKA SERVOSTYRNINGEN "DUALDRIVE"
När tändningsnyckeln vrids till läget MAR tänds varningslampan men den ska slockna igen efter några
sekunder.
Om varningslampan fortsätter att lysa (på vissa versioner tillsammans med ett särskilt meddelande på
displayen), kan det hända att effekten av servostyrningen uteblir och det krävs då betydligt större kraft på
ratten för att styra bilen.
I detta fall kontakta Fiats Servicenät.
Om varningslampan tänds under körningen (på vissa versioner tillsammans med ett särskilt meddelande
som visas på displayen), kan det hända att servosystemet inte fungerar. Trots att det fortfarande går att
köra, kan du behöva använda mer kraft för att vrida ratten. Vänd dig till Fiats servicenät så snart som
möjligt.
OBSERVERA! I vissa omständigheter, kan faktorer som är oberoende av den elektriska servostyrningen
medföra att varningslampan tänds på instrumentpanelen. I så fall ska du omedelbart stanna bilen (om den
är i rörelse), stänga av motorn i ca. 20 sekunder och därefter starta om fordonet. Om varningslampan
fortsätter att lysa, ska du kontakta Fiats servicenät.
OBSERVERA! Efter att batteriet har varit bortkopplat, behöver servostyrningen initialiseras, vilket indikeras
av varningslampan som tänds. För att göra detta, räcker det att vrida ratten ett helt varv eller fortsätta att
köra rakt fram i ett hundratal meter.
rödDÖRRAR/MOTORHUV/BAGAGELUCKA ÖPPNA (versioner med flerfunktionsdisplay i färg)
Varningslampan tänds på displayen på vissa versioner när en eller flera dörrar, bagageutrymmet eller
motorhuven (berörda versioner och marknader) inte är riktigt stängda. Samtidigt visas ett meddelande. Om
dörrarna inte är stängda under när bilen håller på att köra, hörs även en varningssignal.
53

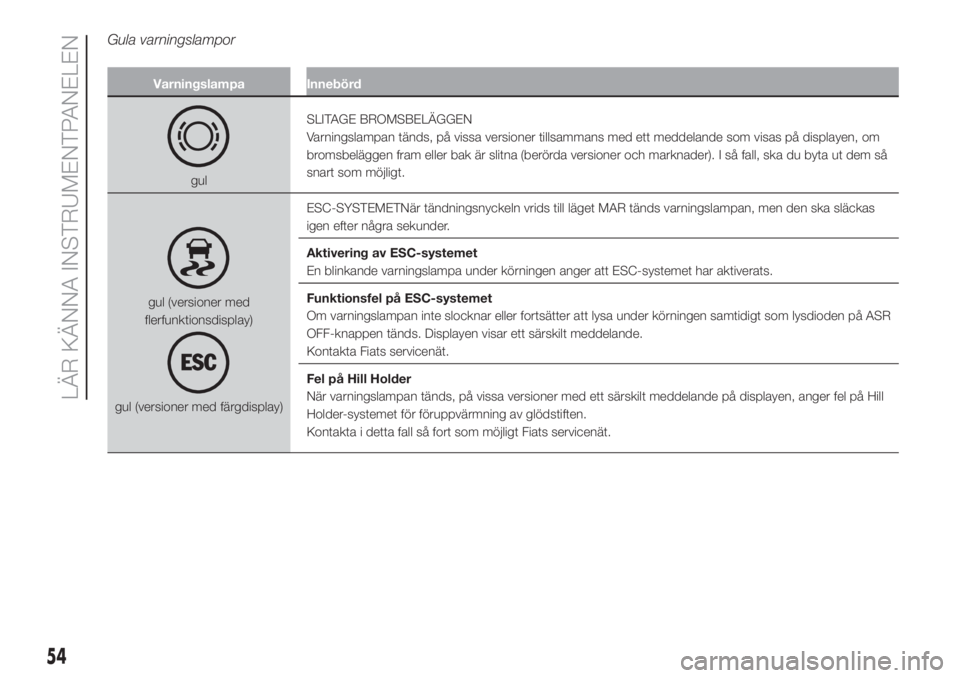

Gula varningslampor
Varningslampa Innebörd
gulSLITAGE BROMSBELÄGGEN
Varningslampan tänds, på vissa versioner tillsammans med ett meddelande som visas på displayen, om
bromsbeläggen fram eller bak är slitna (berörda versioner och marknader). I så fall, ska du byta ut dem så
snart som möjligt.
gul (versioner med
flerfunktionsdisplay)
gul (versioner med färgdisplay)ESC-SYSTEMETNär tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas
igen efter några sekunder.
Aktivering av ESC-systemet
En blinkande varningslampa under körningen anger att ESC-systemet har aktiverats.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller fortsätter att lysa under körningen samtidigt som lysdioden på ASR
OFF-knappen tänds. Displayen visar ett särskilt meddelande.
Kontakta Fiats servicenät.
Fel på Hill Holder
När varningslampan tänds, på vissa versioner med ett särskilt meddelande på displayen, anger fel på Hill
Holder-systemet för föruppvärmning av glödstiften.
Kontakta i detta fall så fort som möjligt Fiats servicenät.
54
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
gulFUNKTIONSFEL PÃ… EOBD-/INSPRUTNINGSSYSTEMET
När du vrider tändningsnyckeln till MAR tänds normalt varningslampan men ska slockna igen när motorn
startar.
Om varningslampan fortsätter att lysa eller tänds under körningen, på vissa versioner tillsammans med ett
meddelande som visas på displayen, betyder det att insprutningssystemet inte fungerar korrekt riktigt. Om
varningslampan lyser med ett fast sken, betyder det att ett fel har inträffat i systemet för bränsleförsörjning/
igångsättning, vilket kan leda till höga avgasutsläpp, möjlig prestandaförsämring, sämre köregenskaper och
en hög förbrukning.
Under dessa omständigheter går det att fortsätta att köra om man undviker tung belastning av motorn eller
höga hastigheter. En längre användning av fordonet med lysande varningslampa kan leda till skador. Vänd
dig till Fiats servicenät så snart som möjligt.
Blinkande varningslampa anger risk för skada på katalysatorn.
Om varningslampan blinkar, släpp gaspedalen och ställ fordonet på lågt varvtal tills varningslampan slutar
att blinka. Fortsätt att köra på måttlig hastighet och försök att undvika körförhållanden som kan orsaka
ytterligare blinkningar och kontakta Fiats servicenät så snabbt som möjligt.
43)
VARNING
43)Om varningslampaninte tänds när startnyckeln vrids till läget MAR eller om den tänds med fast sken eller blinkar under körningen (på
vissa versioner visas ett meddelande samtidigt displayen), kontakta Fiats servicenät så fort som möjligt. Att varningslampanfungerar
kan kontrolleras av trafikpoliser med lämplig utrustning. Följ gällande standarder i landet där du kör.
55

Varningslampa Innebörd

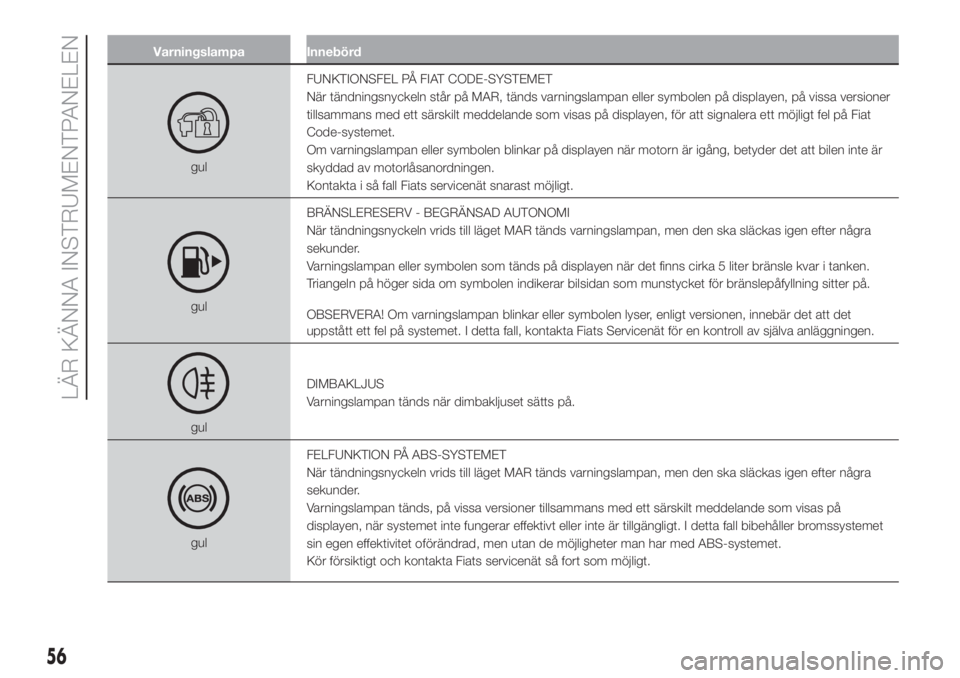

gulFUNKTIONSFEL PÃ… FIAT CODE-SYSTEMET
När tändningsnyckeln står på MAR, tänds varningslampan eller symbolen på displayen, på vissa versioner
tillsammans med ett särskilt meddelande som visas på displayen, för att signalera ett möjligt fel på Fiat
Code-systemet.
Om varningslampan eller symbolen blinkar på displayen när motorn är igång, betyder det att bilen inte är
skyddad av motorlåsanordningen.
Kontakta i så fall Fiats servicenät snarast möjligt.
gulBRÄNSLERESERV - BEGRÄNSAD AUTONOMI
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Varningslampan eller symbolen som tänds på displayen när det finns cirka 5 liter bränsle kvar i tanken.
Triangeln på höger sida om symbolen indikerar bilsidan som munstycket för bränslepåfyllning sitter på.
OBSERVERA! Om varningslampan blinkar eller symbolen lyser, enligt versionen, innebär det att det
uppstått ett fel på systemet. I detta fall, kontakta Fiats Servicenät för en kontroll av själva anläggningen.
gulDIMBAKLJUS
Varningslampan tänds när dimbakljuset sätts på.
gulFELFUNKTION PÃ… ABS-SYSTEMET
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Varningslampan tänds, på vissa versioner tillsammans med ett särskilt meddelande som visas på
displayen, när systemet inte fungerar effektivt eller inte är tillgängligt. I detta fall bibehåller bromssystemet
sin egen effektivitet oförändrad, men utan de möjligheter man har med ABS-systemet.
Kör försiktigt och kontakta Fiats servicenät så fort som möjligt.
56
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
gulSIGNALERING ALLMÄNT FEL
Varningslampan tänds samtidigt som de följande händelserna och i så fall råder vi dig att kontakta Fiats
servicenät så snabbt som möjligt för att åtgärda felet.
Fel på tryckgivaren för motorolja
Varningslampan tänds när ett funktionsfel upptäcks på tryckgivaren för motorolja.
Aktivering/fel på bränslelåssystemet
Varningslampan tänds vid aktivering/fel på bränslelåssystemet, på vissa versioner tillsammans med ett
särskilt meddelande på displayen.
Ytterbelysningsfel
Varningslampan tänds när ett funktionsfel upptäcks på ytterbelysningen.
Funktionsfel parkeringssensorer
Varningslampan tänds på den speciella displayen tillsammans med ett meddelande som visas när ett
funktionsfel upptäcks på parkeringssensorerna.
Fel på Start&Stop(versioner med flerfunktionsdisplay)
Fel på systemet signaleras genom att varningslampan tänds. På instrumentpanelen visas ett särskilt
meddelande.
Fel på airbagens varningslampan(berörda versioner och marknader)
44)
Varningslampan tänds i blinkläge för att signalera fel på varningslampan.
gulSTART&STOP-SYSTEMET ÄR AKTIVERAT
(berörda versioner och marknader)
Varningslampan tänds på displayen, på vissa versioner tillsammans med ett särskilt meddelande som visas
på displayen, för att signalera att Start&Stop-systemet har aktiverats.
57

VARNING
44)Varningslampanlyser i blinkläge för att signalera eventuella fel på varningslampan. I detta fall kanske varningslampaninte
signalerar eventuella fel på fasthållningssystemen. Innan du fortsätter, kontakta Fiats servicenät för en omedelbar kontroll av systemet
Varningslampa Innebörd
gulSTART&STOP-SYSTEMET ÄR INAKTIVERAT
(berörda versioner och marknader)
Inaktiveringen av Start&Stop-systemet signaleras av att varningslampan tänds på displayen, på vissa
versioner tillsammans med ett särskilt meddelande som visas på displayen.
58
LÄR KÄNNA INSTRUMENTPANELEN
