ARMATURNA PLO^A
Opremljenost i polo`aj instrumenata kao i signalizatora ovisi o izvedbi \
vozila.
sl. 1

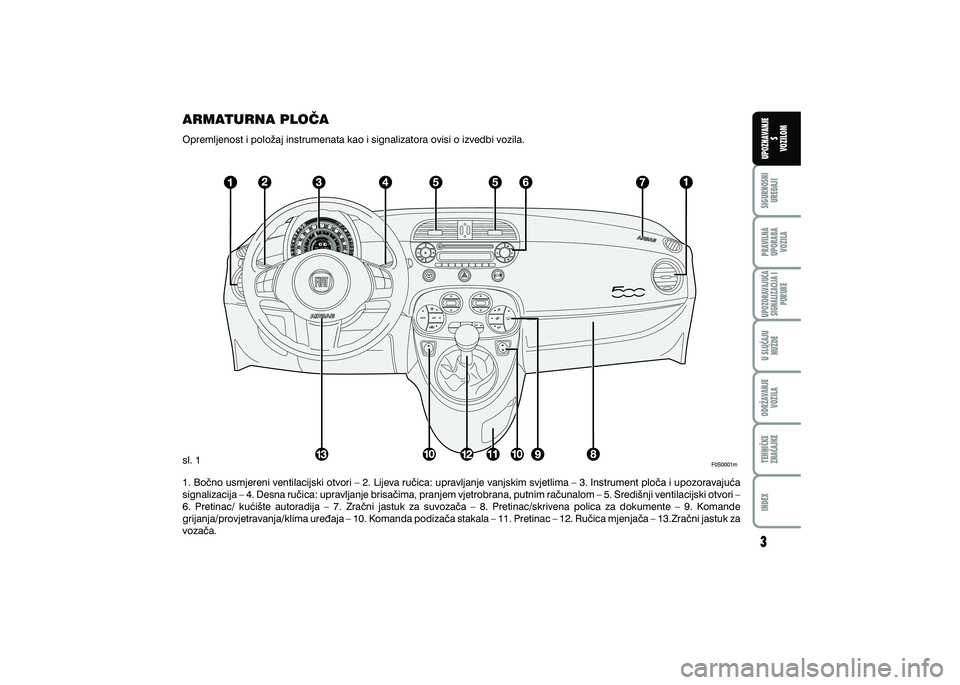

1. Bo~no usmjereni ventilacijski otvori – 2. Lijeva ru~ica: upravljanje vanjskim svjetlima – 3. Instrument plo~a i upozoravaju}a
signalizacija – 4. Desna ru~ica: upravljanje brisa~ima, pranjem vjetrobrana, putnim ra~unalom – 5. Sredi{nji ventilacijski otvori –
6. Pretinac/ ku}i{te autoradija – 7. Zra~ni jastuk za suvoza~a – 8. Pretinac/skrivena polica za dokumente – 9. Komande
grijanja/provjetravanja/klima ure|aja – 10. Komanda podiza~a stakala – 11. Pretinac – 12. Ru~ica mjenja~a – 13.Zra~ni jastuk za
voza~a.
Page 6 of 176
PRAVILNAUPORABA VOZILA SIGURNOSNI
URE\AJI UPOZNAVANJE
S
VOZILOM
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX
SIMBOLI
Posebno obojene naljepnice su smje-
{tene u blizini ili na samim dijelovima
odnosno sklopovima va{eg vozila. Na
tim naljepnicama su simboli koji Vas
podsje}aju na mjere predostro`nosti
koje moraju biti poduzete u dodiru sa
pojedinim dijelom ili sklopom.
Plo~ica sa potpunim pregledom
simbola je smje{tena na unutarnjoj
strani poklopca motora. FIAT CODE SISTEM
Da bi se dodatno za{titilo Va{e vozilo od
poku{aja kra|e, vozilo je opremljeno
elektronskim sustavom blokade moto-
ra, koji se automatski aktivira kada se iz
kontakt brave izvadi kontakt klju~.
Kod svakog pokretanja vozila, okre-
tanjem kontakt klju~a na polo`aj MAR,
centrala Fiat CODE sistema {alje
upravlja~koj jedinici motora kod za
prepoznavanje radi isklju~ivanja fun-
kcije blokade.
Ako kod nije pravilno prepoznat, na
instrument plo~i se pali upozoravaju}i
signal .
U ovome slu~aju, klju~ je potrebno
okrenuti u polo`aj STOP i zatim
ponovno u polo`aj MAR; ako funkcija
blokade ostane uklju~ena, mo`ete
poku{ati sa drugim klju~em kojim je
vozilo isporu~eno. Ako se i nakon toga
motor ne mo`ete pokrenuti, obratite se
ovla{tenome servisu Fiata.
VA@NO Svaki klju~ ima svoj vlastiti kod,
koji mora biti pohranjen u memoriji
centrale. Za memoriranje novih klju-
~eva (do najvi{e osam), obratite se
isklju~ivo ovla{tenome servisu Fiata. Ako se upozoravaju}i signal
upali za vrijeme vo`nje
Ako se upozoravaju}i signal
upali, zna~i da sistem izvodi samo
testiranje (npr. uslijed pada napona).
Ako upozoravaju}i signal ostane
upaljen, obratite se ovla{tenome
servisu Fiata. x
- Elektronski dijelovi klju~a
mogu se o{tetiti u koliko su
izlo`eni nasilnim udarcima.
Page 7 of 176
PRAVILNAUPORABA VOZILA SIGURNOSNI
URE\AJI UPOZNAVANJE
S
VOZILOM
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX
sl. 2
sl. 3 sl. 4

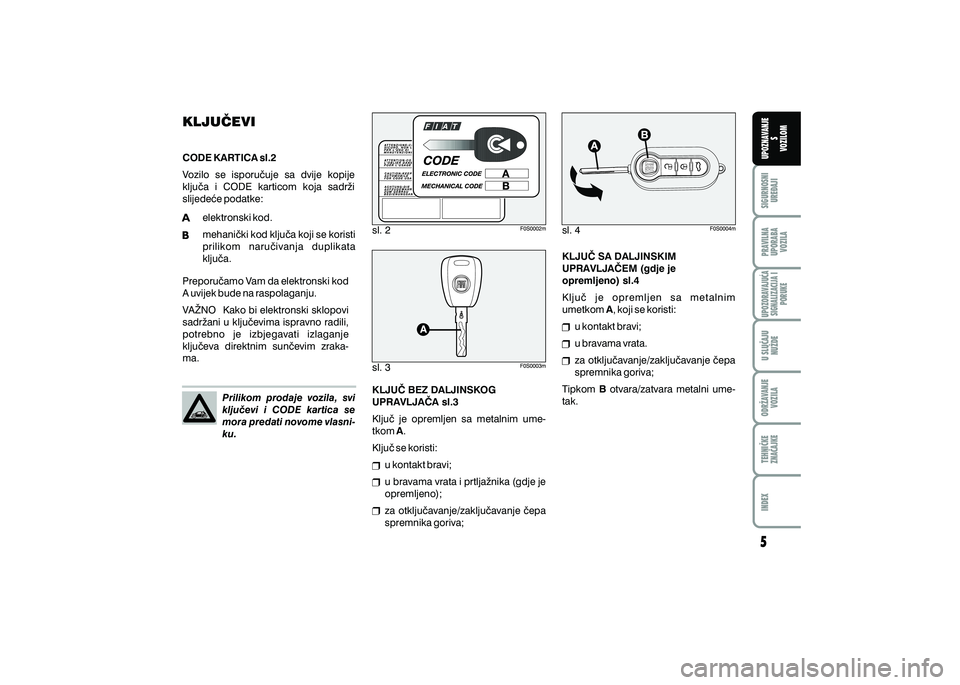

KLJU^EVI
CODE KARTICA sl.2
Vozilo se isporu~uje sa dvije kopije
klju~a i CODE karticom koja sadr`i
slijede}e podatke:
elektronski kod.
mehani~ki kod klju~a koji se koristi
prilikom naru~ivanja duplikata
klju~a.
Preporu~amo Vam da elektronski kod
A uvijek bude na raspolaganju.
VA@NO Kako bi elektronski sklopovi
sadr`ani u klju~evima ispravno radili,
potrebno je izbjegavati izlaganje
klju~eva direktnim sun~evim zraka-
ma.
Prilikom prodaje vozila, svi
klju~evi i CODE kartica se
mora predati novome vlasni-
ku. KLJU^ BEZ DALJINSKOG
UPRAVLJA^A sl.3
Klju~ je opremljen sa metalnim ume -
tkom A.
Klju~ se koristi: u kontakt bravi;
u bravama vrata i prtlja`nika (gdje je
opremljeno);
za otklju~avanje/zaklju~avanje ~epa
spremnika goriva; KLJU^ SA DALJINSKIM
UPRAVLJA^EM (gdje je
opremljeno) sl.4
K l j u ~ j e o p r e m l j e n s a m e t a l n i m
umetkom A, koji se koristi:
u kontakt bravi;
u bravama vrata.
za otklju~avanje/zaklju~avanje ~epa
spremnika goriva;
Tipkom B otvara/zatvara metalni ume -
tak.
Page 8 of 176
PRAVILNAUPORABA VOZILA SIGURNOSNI
URE\AJI UPOZNAVANJE
S
VOZILOM
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX
Otklju~avanje vrata i prtlja`nika
Kratko pritisnite tipku na daljinskom
upravlja~u za istovremeno daljinsko
otklju~avanje vrata i prtlja`nika, pri
tome se pali i stropno svjetlo u
predvi|enom trajanju; postupak je
popra}en sa dvostrukim paljenjem
pokaziva~a smjera (za izvedbe/tr`i{ta
gdje je predvi|eno).
Prilikom aktiviranja inercijskog preki-
da~ dovoda goriva vrata se automatski
otklju~avaju. Zaklju~avanje vrata i prtlja`nika
Kratko pritisnite tipku za istovremeno
d a l j i n s k o z a k l j u ~ a v a n j e v r a t a i
prtlja`nika, pri tome se pali i stropno
s v j e t l o u p r e d v i | e n o m t r a j a n j u ;
postupak je popra}en sa jednostrukim
paljenjem pokaziva~a smjera (gdje je
predvi|eno).
Ako jedna ili vi{e vrata nije pravilno
zatvoreno, zaklju~avanje se ne}e
izvesti, navedeni postupak je popra}en
sa treptanjem pokaziva~a smjera; u
ovome slu~aju provjerite zatvorenost
svih vrata i prtlja`nika i ponovno
izvedite postupak zaklju~avanja.
Kada se prekora~i brzina od 20km/h,
vrata se automatski zaklju~avaju,
naravno u koliko je posebna funkcija
uklju~ena (isklju~ivo putem multi -
funkcijskog nadogradivog zaslona za
izvedbe gdje je predvi|eno). Otvaranje prtlja`nika daljinskim
upravlja~em
Otvaranje prtlja`nika izvana se mo`e
izvesti pritiskom na tipku daljin-
skog upravlja~a.
Otvaranje prtlja`nika je popra}eno
dvostrukim paljenjem pokaziva~a
smjera.
Page 9 of 176
PRAVILNAUPORABA VOZILA SIGURNOSNI
URE\AJI UPOZNAVANJE
S
VOZILOM
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX
ZAHTJEV ZA DODATNIM
DALJINSKIM UPRAVLJA^IMA sl.5
Prijemnik mo`e prepoznati do 8
klju~eva sa ugra|enim daljinskim
u p r a v l j a ~ e m . A k o b i s e t i j e k o m
upotrebe va{eg vozila iz bili kojeg
razloga pojavila potreba za novim
klju~em sa daljinskim upravlja~em,
obratite se izravno ovla{tenome servisu
Fiata i ponesite sa sobom CODE
k a r t i c u , k l j u ~ e v e , i d e n t i f i k a c i j s k u
ispravu i dokumente kojima dokazujete
vlasni{tvo nad vozilom.

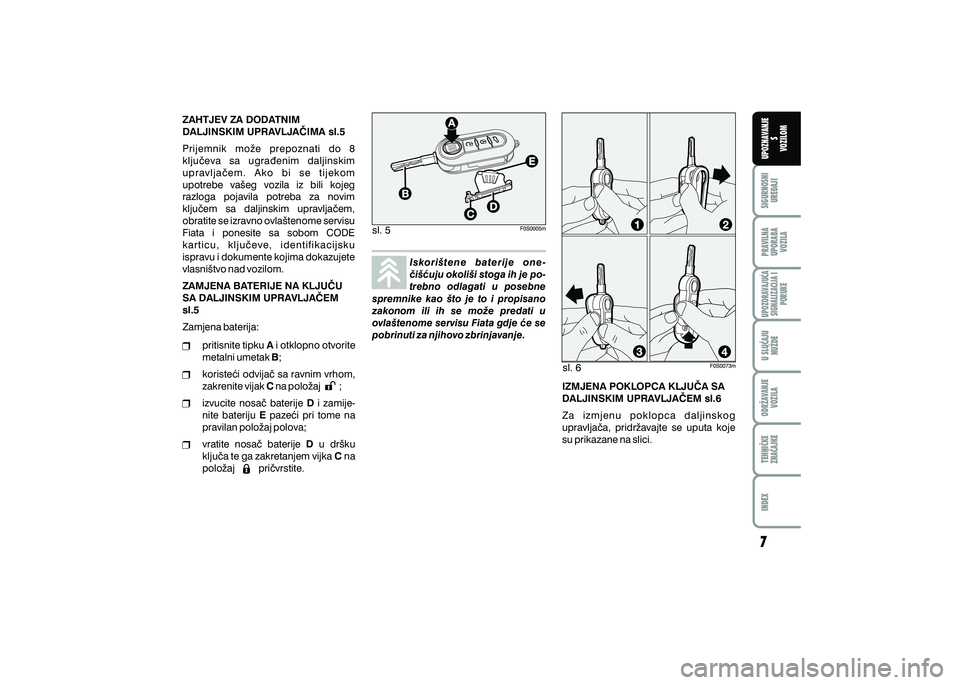

ZAMJENA BATERIJE NA KLJU^U
SA DALJINSKIM UPRAVLJA^EM
sl.5
Zamjena baterija:
pritisnite tipku A i otklopno otvorite
metalni umetak B;
koriste}i odvija~ sa ravnim vrhom,
zakrenite vijak C na polo`aj ;
izvucite nosa~ baterije D i zamije-
nite bateriju E paze}i pri tome na
pravilan polo`aj polova;
vratite nosa~ baterije D u dr{ku
klju~a te ga zakretanjem vijka C na
polo`aj pri~vrstite. sl. 5
sl. 6
Iskori{tene baterije one
-
~i{}uju okoli{i stoga ih je po-
trebno odlagati u posebne
spremnike kao {to je to i propisano
zakonom ili ih se mo`e predati u
ovla{tenome servisu Fiata gdje }e se
pobrinuti za njihovo zbrinjavanje.
IZMJENA POKLOPCA KLJU^A SA
DALJINSKIM UPRAVLJA^EM sl.6
Z a i z m j e n u p o k l o p c a d a l j i n s k o g
upravlja~a, pridr`avajte se uputa koje
su prikazane na slici.
Page 10 of 176
PRAVILNAUPORABA VOZILA SIGURNOSNI
URE\AJI UPOZNAVANJE
S
VOZILOM
TEHNI^KE
ZNA^AJKE ODR@AVANJE
VOZILA U SLU^AJU
NU@DE
UPOZORAVAJU]ASIGNALIZACIJA I PORUKE
INDEX
UPOZORENJE
sl. 7

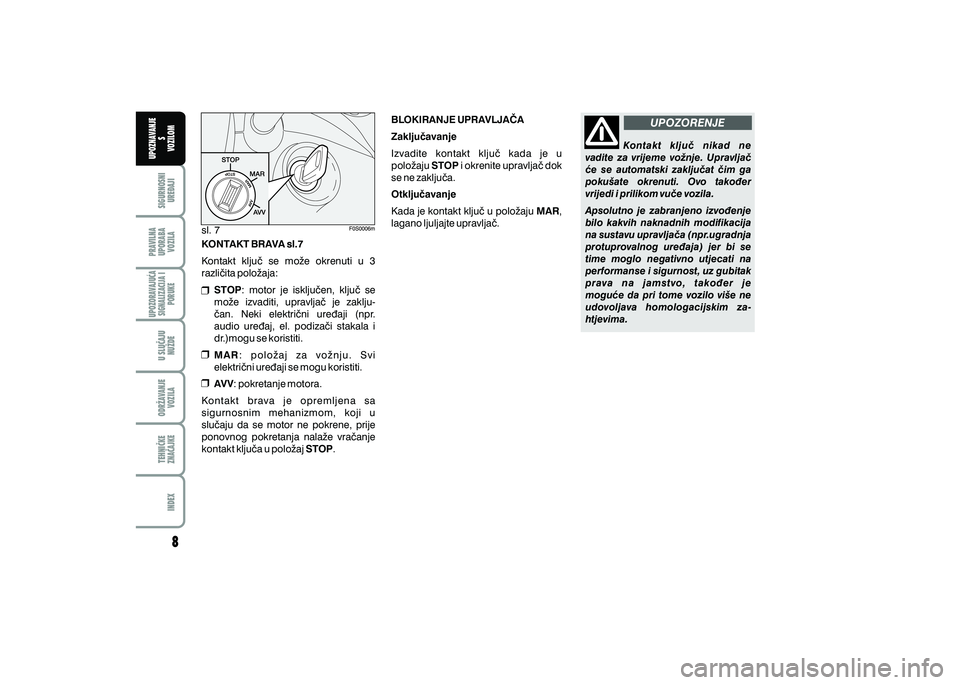

KONTAKT BRAVA sl.7
Kontakt klju~ se mo`e okrenuti u 3
razli~ita polo`aja:
STOP: motor je isklju~en, klju~ se
mo`e izvaditi, upravlja~ je zaklju-
~an. Neki elektri~ni ure|aji (npr.
audio ure|aj, el. podiza~i stakala i
dr.)mogu se koristiti.
M A R : p o l o ` a j z a v o ` n j u . S v i
elektri~ni ure|aji se mogu koristiti.
AVV: pokretanje motora.
Ko n t a k t b r a v a j e o p r e m l j e n a s a
sigurnosnim mehanizmom, koji u
slu~aju da se motor ne pokrene, prije
ponovnog pokretanja nala`e vra~anje
kontakt klju~a u polo`aj STOP.BLOKIRANJE UPRAVLJA^A
Zaklju~avanje
Izvadite kontakt klju~ kada je u
polo`aju STOP i okrenite upravlja~ dok
se ne zaklju~a.
Otklju~avanje
Kada je kontakt klju~ u polo`aju MAR,
lagano ljuljajte upravlja~. Kontakt klju~ nikad ne
vadite za vrijeme vo`nje. Upravlja~
}e se automatski zaklju~at ~im ga
poku{ate okrenuti. Ovo tako|er
vrijedi i prilikom vu~e vozila.
Apsolutno je zabranjeno izvo|enje
bilo kakvih naknadnih modifikacija
na sustavu upravlja~a (npr.ugradnja
protuprovalnog ure|aja) jer bi se
time moglo negativno utjecati na
performanse i sigurnost, uz gubitak
prava na jamstvo, tako|er je
mogu}e da pri tome vozilo vi{e ne
udovoljava homologacijskim za -
htjevima.
