Page 11 of 268
FIAT CODE
STARTSPÆRRE
Dette er et elektronisk system til
spærring af motoren. Systemet øger
beskyttelsen mod forsøg på tyveri
af bilen. Systemet aktiveres automatisk,
når tændingsnøglen trækkes ud.
I hver nøgle er der en elektronisk
anordning, der kan identificere det
signal, som udsendes, under
tændingen af motoren, af en antenne
indbygget i tændingslåsen. Signalet
udgør det "kodeord", der er forskelligt
hver gang bilen startes, og som
bevirker, at styreenheden genkender
nøglen og tillader start.
FUNKTION
Når tændingsnøglen drejes til position
MAR inden motoren startes, afgiver
styreenheden for FIAT CODE en
godkendelseskode til
motorstyreenheden for at ophæve
spærringen.
Afsendelsen af godkendelseskoden
sker kun, når Fiat CODE har godkendt
den kode, som overføres fra nøglen.Ved at dreje tændingsnøglen til position
STOP deaktiverer Fiat CODE
motorstyreenhedens funktioner. Hvis
koden ikke genkendes korrekt under
starten, vises symbolet
på
instrumentgruppens display. Drej i så
fald nøglen tilbage til position STOP og
derefter igen til position MAR. Forsøg
med en anden af bilens nøgler, hvis
motoren forbliver spærret. Kontakt Fiats
servicenet, hvis det stadig ikke er
muligt at starte motoren.
Hvis symbolet lyser op under kørsel
Hvis symbolet
lyser op, betyder
det at systemet gennemfører en
selvtest (f.eks. på grund af et
spændingsfald). Hvis symbolet bliver
ved med at lyse, skal man henvende
sig hos Fiats servicenet.
NØGLER
1)1)1)
NØGLE UDEN
FJERNBETJENING
Nøglens metalklinge A fig. 2 aktiverer
tændingslåsen og dørlåsen.
Henvend dig til Fiats servicenet, hvis du
får brug for en ny eller ekstra nøgle.
Medbring gyldig legitimation samt
dokumentation for ejerforholdet.
NØGLE MED
FJERNBETJENING
(afhængigt af versioner/markeder)
Nøglens metalklinge A fig. 3 aktiverer
tændingslåsen og dørlåsen. Tryk på
knappen B for at åbne/lukke
metalklingen.
2F0Y0117C
9
Page 12 of 268
Kort tryk på knappen: oplåsning
af døre, bagklap, timet tænding af
loftbelysningen i kabinen og dobbelt
blink fra blinklysene (afhængigt af
versioner/markeder). Oplåsningen af
døre sker automatisk, hvis
brændstofafbryderen aktiveres. Hvis en
eller flere døre eller bagagerummet
ikke er korrekt lukket ved dørlåsningen,
blinker lysdioden på knappen
på
instrumentpanelet hurtigt sammen med
blinklysene.
Kort tryk på knappen
: låsning af
døre, bagklap, slukning af
loftbelysningen i kabinen og enkelt blink
fra blinklysene (afhængigt af versioner/
markeder). Hvis en eller flere døre er
åbne, foretages låsningen ikke. Dette
angives ved at blinklyset blinker hurtigt
(afhængigt af versioner/markeder).
Dørene låses, selv om bagagerummet
er åbent.Tryk på knappen
: åbning med
fjernbetjening af bagklap. Åbningen af
bagagerummet signaleres ved dobbelt
blinken af retningsviserne.
Bevægelse af udvendige elektriske
sidespejle
(afhængigt af versioner/markeder)
På visse versioner fører tryk på
knappen
på nøglen med
fjernbetjening til, at de elektriske
sidespejle åbnes (hvis de er foldet ind
tidligere).
Hvis sidespejlene er lukket med den
indvendige kommando, deaktiveres
den automatiske åbning med
fjernbetjening.
Ved at trykke på knappen
på nøglen
med fjernbetjening udføres derimod
lukningen af sidespejlene (hvis de
er åbnet tidligere).
EKSTRA NØGLER MED
FJERNBETJENING
Systemet kan genkende op til 8
fjernbetjeninger. Henvend dig til Fiats
servicenet, hvis du får brug for en
ny eller ekstra nøgle med fjernbetjening.
Medbring kodekortet, gyldig
legitimation samt dokumentation for
ejerforholdet.SAFELOCK
(afhængigt af versioner/markeder)
2)
Sikrer dørene mod åbning indefra og
udgør en forhindring ved udbrudsforsøg
(fx ved at knuse en rude). Det
anbefales at aktivere dette system, hver
gang bilen parkeres.
Aktivering af systemet: tryk hurtigt to
gange på knappen
på nøglen.
Aktiveringen af systemet signaleres ved,
at blinklysene blinker 3 gange og ved
at lysdioden på knappen
på
instrumentpanelet blinker (se figuren).
Hvis en eller flere døre ikke er korrekt
lukket, aktiveres systemet ikke.
Deaktivering af systemet: tryk på
knappen
på nøglen eller drej
tændingsnøglen til position MAR.
3F0Y0019C
4F0Y0652C
10
LÆR BILEN AT KENDE
Page 13 of 268
BEMÆRK
1)Tryk kun på knappen B fig. 3, når nøglen
befinder sig i sikker afstand fra kroppen,
specielt fra øjnene, og fra genstande
der kunne tage skade (f.eks. tøj). For at
undgå at andre, specielt børn, kan komme
til at trykke på knappen, må nøglen ikke
efterlades uden opsyn.
2)Når safelock-systemet aktiveres, er det
ikke på nogen måde muligt at åbne dørene
indefra. Overbevis dig derfor om at der
ikke er flere personer tilbage i bilen.
BEMÆRK
1)Kraftige stød kan beskadige de
elektroniske komponenter i nøglen. Nøglen
bør ikke udsættes for direkte sollys, da
dette kan skade de elektroniske
komponenter.
BEMÆRK
1)Brugte batterier skal kastes i særlige
indsamlingsbeholdere i overensstemmelse
med gældende bestemmelser. Du kan
også aflevere dem til Fiats servicenet, som
da vil sørge for bortskaffelsen.
TÆNDINGSLÅS
3) 4) 5) 6)
Nøglen har tre stillinger fig. 5:
STOP: standset, nøglen kan
trækkes ud, ratlåsen aktiveres. Dele af
det elektriske udstyr (f.eks. centrallås
osv.) kan benyttes
MAR: Kørestilling. Alt elektrisk udstyr
kan benyttes.
AVV: start af motor.
Tændingslåsen er udstyret med et
sikkerhedssystem, der bevirker,
at startmotoren ikke kan aktiveres igen,
før nøglen har været drejet tilbage på
STOP.RATLÅS
Aflåsning: Træk tændingsnøglen ud fra
position STOP, og drej rattet til det
låses.
Deaktivering: Bevæg rattet let fra side
til side, mens tændingsnøglen drejes
frem til position MAR.
BEMÆRK
3)Ved beskadigelse af tændingslåsen
(f.eks. tyveriforsøg), bør man lade
funktionen kontrollere hos Fiats servicenet,
før kørslen genoptages.
4)Fjern altid nøglen, når du stiger ud af
bilen for at undgå, at nogen utilsigtet
aktiverer betjeningsanordningerne. Husk at
trække håndbremsen. Hvis bilen er
parkeret på en skråning, skal den sættes i
1 gear. Hvis bilen er parkeret på en
nedadgående skråning, skal den sættes i
bakgear. Efterlad aldrig børn i bilen uden
opsyn.
5)Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder, der
medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse) da dette kan influere
negativt på systemets funktion og
sikkerhed, og kan medføre bortfald af
garantibeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
5F0Y0654C
11
Page 14 of 268
6)Træk aldrig tændingsnøglen ud, når bilen
er i bevægelse, da dette vil få ratlåsen til
at blokere styretøjet så snart rattet drejes.
Dette gælder altid, også under slæbning af

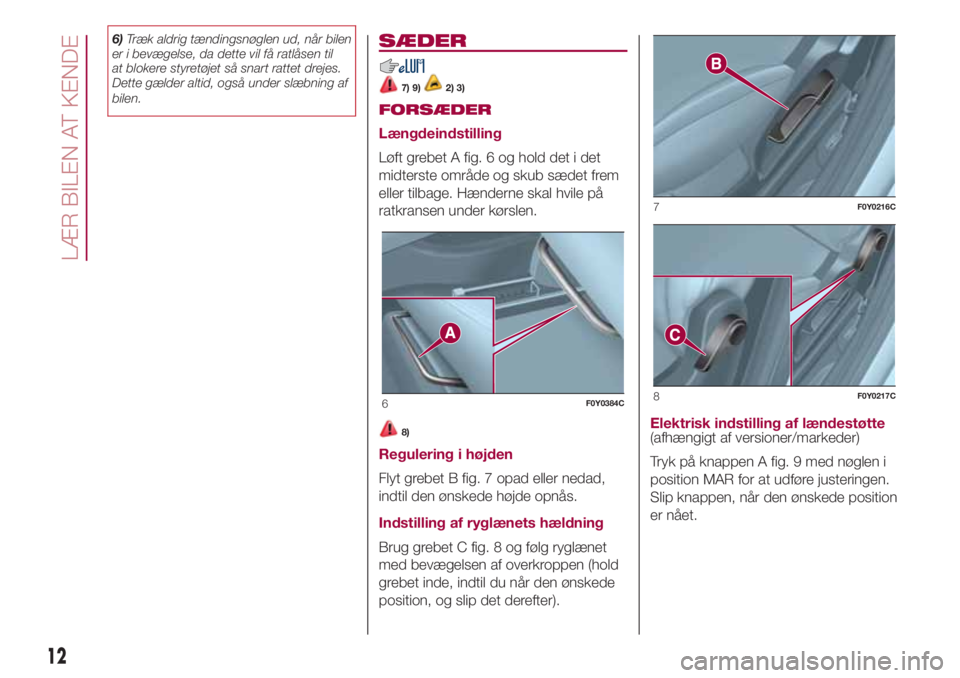

bilen.SÆDER
7) 9)2) 3)
FORSÆDER
Længdeindstilling
Løft grebet A fig. 6 og hold det i det
midterste område og skub sædet frem
eller tilbage. Hænderne skal hvile på
ratkransen under kørslen.
8)
Regulering i højden
Flyt grebet B fig. 7 opad eller nedad,
indtil den ønskede højde opnås.
Indstilling af ryglænets hældning
Brug grebet C fig. 8 og følg ryglænet
med bevægelsen af overkroppen (hold
grebet inde, indtil du når den ønskede
position, og slip det derefter).Elektrisk indstilling af lændestøtte
(afhængigt af versioner/markeder)
Tryk på knappen A fig. 9 med nøglen i
position MAR for at udføre justeringen.
Slip knappen, når den ønskede position
er nået.
6F0Y0384C
7F0Y0216C
8F0Y0217C
12
LÆR BILEN AT KENDE
Page 15 of 268

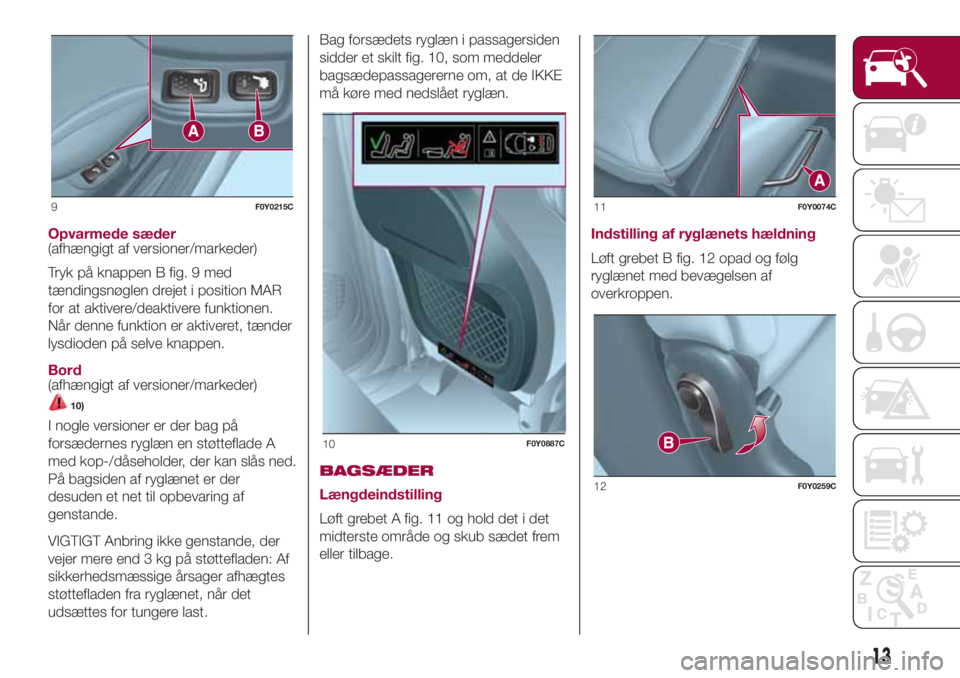

Opvarmede sæder
(afhængigt af versioner/markeder)
Tryk på knappen B fig. 9 med
tændingsnøglen drejet i position MAR
for at aktivere/deaktivere funktionen.
Når denne funktion er aktiveret, tænder
lysdioden på selve knappen.
Bord
(afhængigt af versioner/markeder)
10)
I nogle versioner er der bag på
forsædernes ryglæn en støtteflade A
med kop-/dåseholder, der kan slås ned.
På bagsiden af ryglænet er der
desuden et net til opbevaring af
genstande.
VIGTIGT Anbring ikke genstande, der
vejer mere end 3 kg på støttefladen: Af
sikkerhedsmæssige årsager afhægtes
støttefladen fra ryglænet, når det
udsættes for tungere last.Bag forsædets ryglæn i passagersiden
sidder et skilt fig. 10, som meddeler
bagsædepassagererne om, at de IKKE
må køre med nedslået ryglæn.
BAGSÆDER
Længdeindstilling
Løft grebet A fig. 11 og hold det i det
midterste område og skub sædet frem
eller tilbage.Indstilling af ryglænets hældning
Løft grebet B fig. 12 opad og følg
ryglænet med bevægelsen af
overkroppen.
9F0Y0215C
10F0Y0887C
11F0Y0074C
12F0Y0259C
13
Page 16 of 268

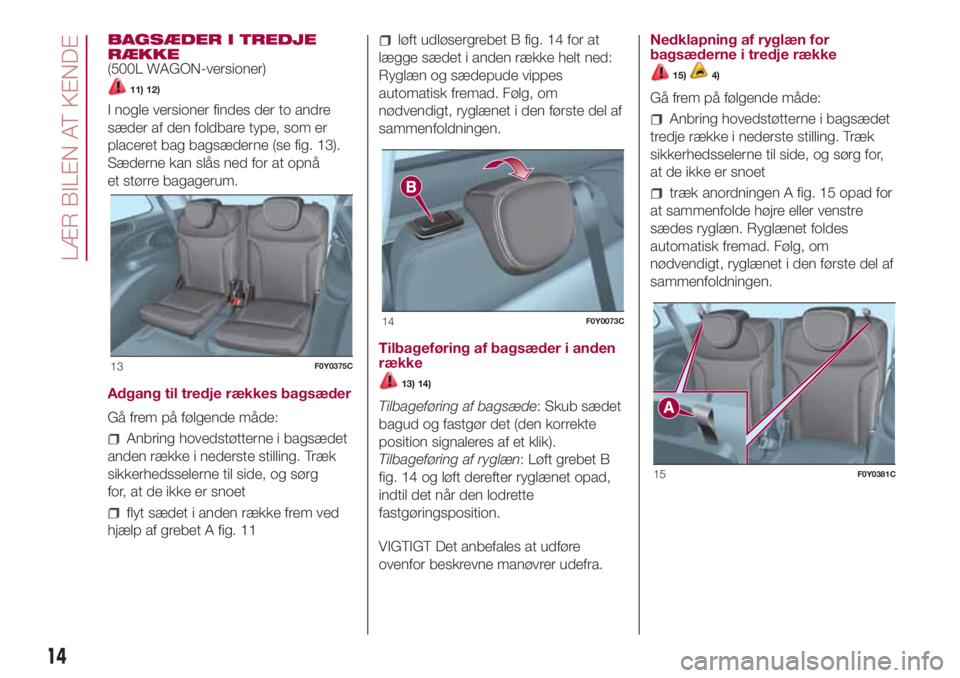

BAGSÆDER I TREDJE
RÆKKE
(500L WAGON-versioner)
11) 12)
I nogle versioner findes der to andre
sæder af den foldbare type, som er
placeret bag bagsæderne (se fig. 13).
Sæderne kan slås ned for at opnå
et større bagagerum.
Adgang til tredje rækkes bagsæder
Gå frem på følgende måde:
Anbring hovedstøtterne i bagsædet
anden række i nederste stilling. Træk
sikkerhedsselerne til side, og sørg
for, at de ikke er snoet
flyt sædet i anden række frem ved
hjælp af grebet A fig. 11
løft udløsergrebet B fig. 14 for at
lægge sædet i anden række helt ned:
Ryglæn og sædepude vippes
automatisk fremad. Følg, om
nødvendigt, ryglænet i den første del af
sammenfoldningen.
Tilbageføring af bagsæder i anden
række
13) 14)
Tilbageføring af bagsæde: Skub sædet
bagud og fastgør det (den korrekte
position signaleres af et klik).
Tilbageføring af ryglæn: Løft grebet B
fig. 14 og løft derefter ryglænet opad,
indtil det når den lodrette
fastgøringsposition.
VIGTIGT Det anbefales at udføre
ovenfor beskrevne manøvrer udefra.Nedklapning af ryglæn for
bagsæderne i tredje række
15)4)
Gå frem på følgende måde:
Anbring hovedstøtterne i bagsædet
tredje række i nederste stilling. Træk
sikkerhedsselerne til side, og sørg for,
at de ikke er snoet
træk anordningen A fig. 15 opad for
at sammenfolde højre eller venstre
sædes ryglæn. Ryglænet foldes
automatisk fremad. Følg, om
nødvendigt, ryglænet i den første del af
sammenfoldningen.
13F0Y0375C
14F0Y0073C
15F0Y0381C
14
LÆR BILEN AT KENDE
Page 17 of 268

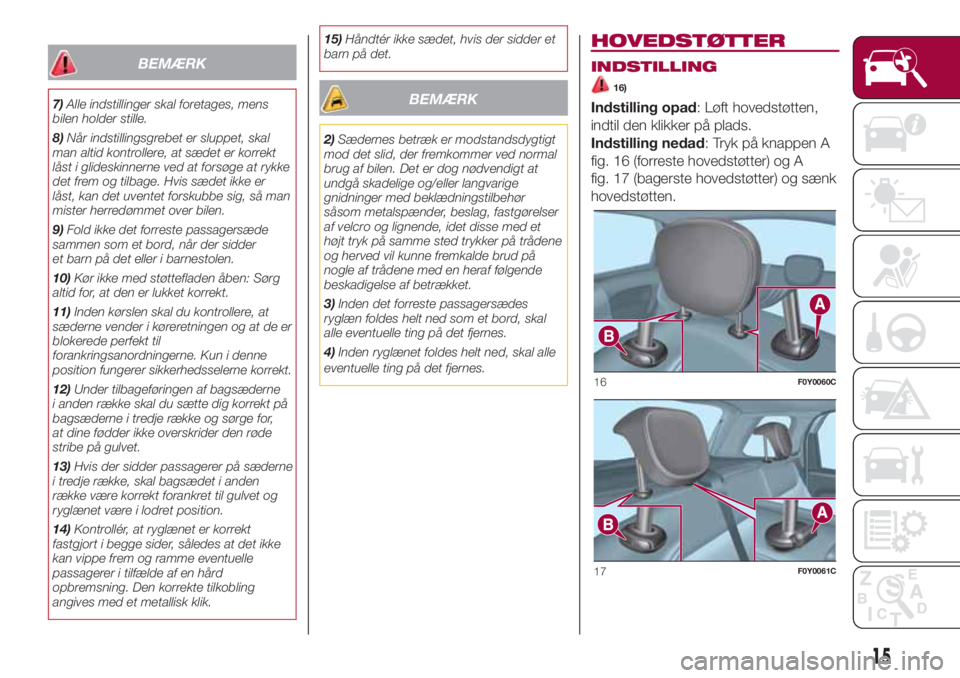

BEMÆRK
7)Alle indstillinger skal foretages, mens
bilen holder stille.
8)Når indstillingsgrebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at rykke
det frem og tilbage. Hvis sædet ikke er
låst, kan det uventet forskubbe sig, så man
mister herredømmet over bilen.
9)Fold ikke det forreste passagersæde
sammen som et bord, når der sidder
et barn på det eller i barnestolen.
10)Kør ikke med støttefladen åben: Sørg
altid for, at den er lukket korrekt.
11)Inden kørslen skal du kontrollere, at
sæderne vender i køreretningen og at de er
blokerede perfekt til
forankringsanordningerne. Kun i denne
position fungerer sikkerhedsselerne korrekt.
12)Under tilbageføringen af bagsæderne
i anden række skal du sætte dig korrekt på
bagsæderne i tredje række og sørge for,
at dine fødder ikke overskrider den røde
stribe på gulvet.
13)Hvis der sidder passagerer på sæderne
i tredje række, skal bagsædet i anden
række være korrekt forankret til gulvet og
ryglænet være i lodret position.
14)Kontrollér, at ryglænet er korrekt
fastgjort i begge sider, således at det ikke
kan vippe frem og ramme eventuelle
passagerer i tilfælde af en hård
opbremsning. Den korrekte tilkobling
angives med et metallisk klik.15)Håndtér ikke sædet, hvis der sidder et
barn på det.BEMÆRK
2)Sædernes betræk er modstandsdygtigt
mod det slid, der fremkommer ved normal
brug af bilen. Det er dog nødvendigt at
undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør
såsom metalspænder, beslag, fastgørelser
af velcro og lignende, idet disse med et
højt tryk på samme sted trykker på trådene
og herved vil kunne fremkalde brud på
nogle af trådene med en heraf følgende
beskadigelse af betrækket.
3)Inden det forreste passagersædes
ryglæn foldes helt ned som et bord, skal
alle eventuelle ting på det fjernes.
4)Inden ryglænet foldes helt ned, skal alle
eventuelle ting på det fjernes.
HOVEDSTØTTER
INDSTILLING
16)
Indstilling opad: Løft hovedstøtten,
indtil den klikker på plads.
Indstilling nedad: Tryk på knappen A
fig. 16 (forreste hovedstøtter) og A
fig. 17 (bagerste hovedstøtter) og sænk
hovedstøtten.
16F0Y0060C
17F0Y0061C
15
Page 18 of 268

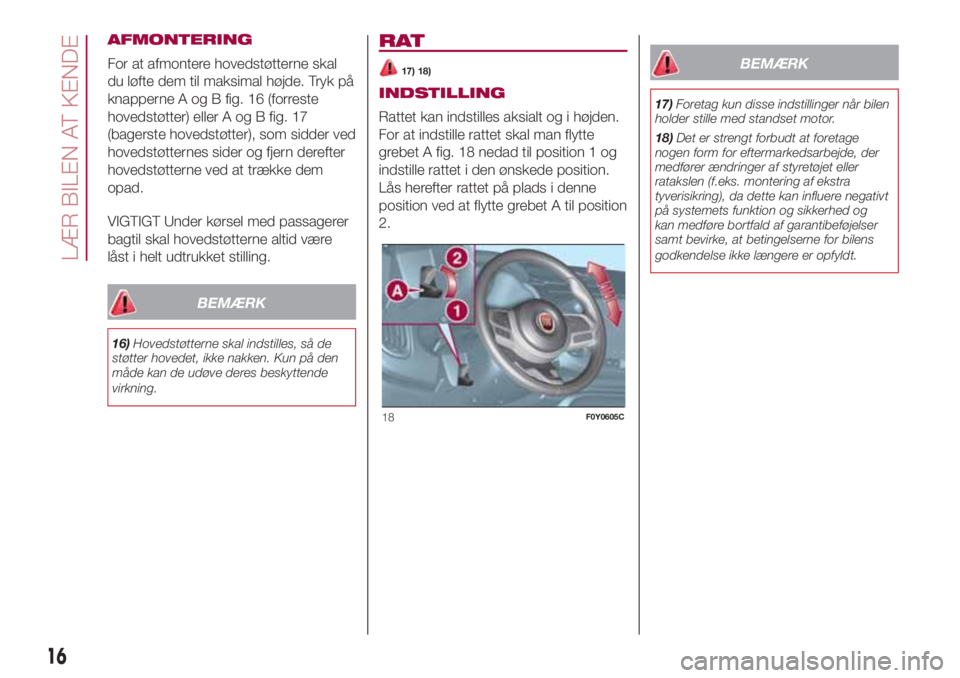

AFMONTERING
For at afmontere hovedstøtterne skal
du løfte dem til maksimal højde. Tryk på
knapperne A og B fig. 16 (forreste
hovedstøtter) eller A og B fig. 17
(bagerste hovedstøtter), som sidder ved
hovedstøtternes sider og fjern derefter
hovedstøtterne ved at trække dem
opad.
VIGTIGT Under kørsel med passagerer
bagtil skal hovedstøtterne altid være
låst i helt udtrukket stilling.
BEMÆRK
16)Hovedstøtterne skal indstilles, så de
støtter hovedet, ikke nakken. Kun på den
måde kan de udøve deres beskyttende
virkning.
RAT
17) 18)
INDSTILLING
Rattet kan indstilles aksialt og i højden.
For at indstille rattet skal man flytte
grebet A fig. 18 nedad til position 1 og
indstille rattet i den ønskede position.
Lås herefter rattet på plads i denne
position ved at flytte grebet A til position
2.
BEMÆRK
17)Foretag kun disse indstillinger når bilen
holder stille med standset motor.
18)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejde, der
medfører ændringer af styretøjet eller
ratakslen (f.eks. montering af ekstra
tyverisikring), da dette kan influere negativt
på systemets funktion og sikkerhed og
kan medføre bortfald af garantibeføjelser
samt bevirke, at betingelserne for bilens
godkendelse ikke længere er opfyldt.
18F0Y0605C
16
LÆR BILEN AT KENDE
Page 19 of 268

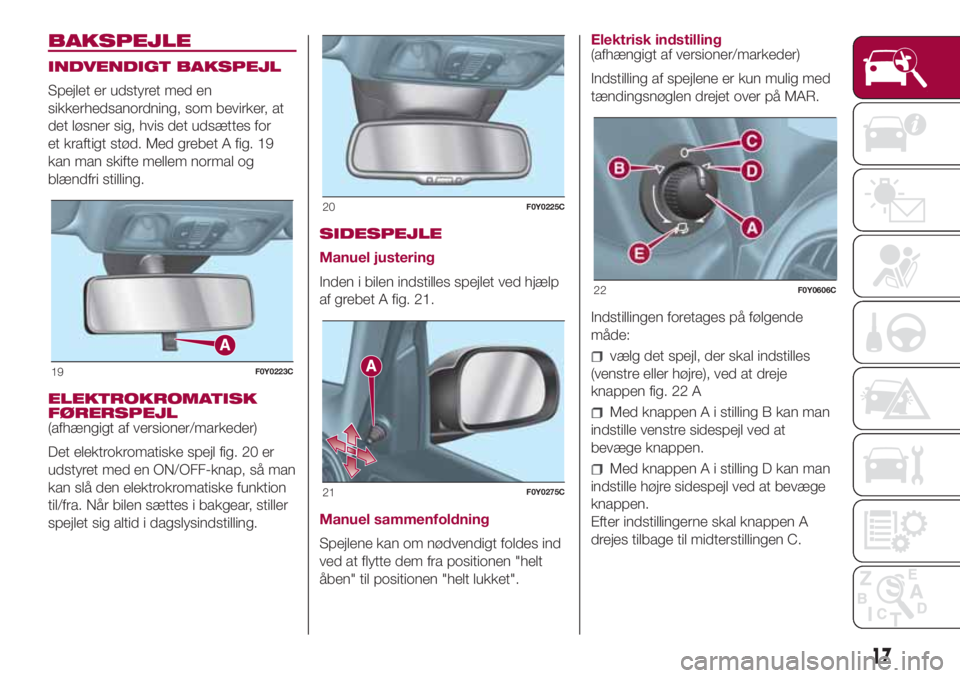

BAKSPEJLE
INDVENDIGT BAKSPEJL
Spejlet er udstyret med en
sikkerhedsanordning, som bevirker, at
det løsner sig, hvis det udsættes for
et kraftigt stød. Med grebet A fig. 19
kan man skifte mellem normal og
blændfri stilling.
ELEKTROKROMATISK
FØRERSPEJL
(afhængigt af versioner/markeder)
Det elektrokromatiske spejl fig. 20 er
udstyret med en ON/OFF-knap, så man
kan slå den elektrokromatiske funktion
til/fra. Når bilen sættes i bakgear, stiller
spejlet sig altid i dagslysindstilling.SIDESPEJLE
Manuel justering
Inden i bilen indstilles spejlet ved hjælp
af grebet A fig. 21.
Manuel sammenfoldning
Spejlene kan om nødvendigt foldes ind
ved at flytte dem fra positionen "helt
åben" til positionen "helt lukket".Elektrisk indstilling
(afhængigt af versioner/markeder)
Indstilling af spejlene er kun mulig med
tændingsnøglen drejet over på MAR.
Indstillingen foretages på følgende
måde:
vælg det spejl, der skal indstilles
(venstre eller højre), ved at dreje
knappen fig. 22 A
Med knappen A i stilling B kan man
indstille venstre sidespejl ved at
bevæge knappen.
Med knappen A i stilling D kan man
indstille højre sidespejl ved at bevæge
knappen.
Efter indstillingerne skal knappen A
drejes tilbage til midterstillingen C.
19F0Y0223C
20F0Y0225C
21F0Y0275C
22F0Y0606C
17
Page 20 of 268

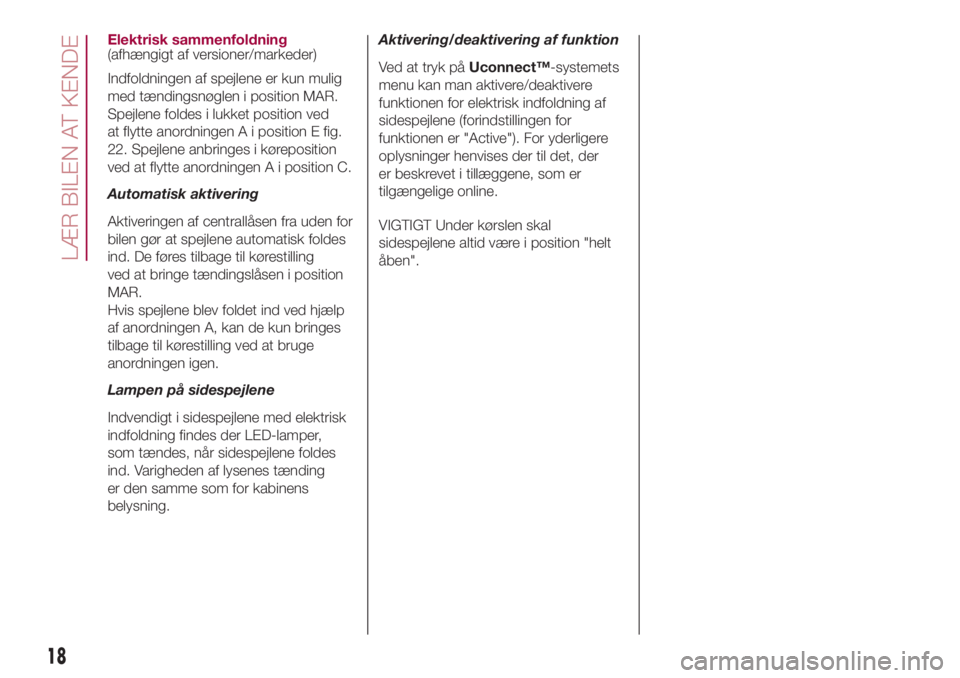

Elektrisk sammenfoldning
(afhængigt af versioner/markeder)
Indfoldningen af spejlene er kun mulig
med tændingsnøglen i position MAR.
Spejlene foldes i lukket position ved
at flytte anordningen A i position E fig.
22. Spejlene anbringes i køreposition
ved at flytte anordningen A i position C.
Automatisk aktivering
Aktiveringen af centrallåsen fra uden for
bilen gør at spejlene automatisk foldes
ind. De føres tilbage til kørestilling
ved at bringe tændingslåsen i position
MAR.
Hvis spejlene blev foldet ind ved hjælp
af anordningen A, kan de kun bringes
tilbage til kørestilling ved at bruge
anordningen igen.
Lampen på sidespejlene
Indvendigt i sidespejlene med elektrisk
indfoldning findes der LED-lamper,
som tændes, når sidespejlene foldes
ind. Varigheden af lysenes tænding
er den samme som for kabinens
belysning.Aktivering/deaktivering af funktion
Ved at tryk påUconnect™-systemets
menu kan man aktivere/deaktivere
funktionen for elektrisk indfoldning af
sidespejlene (forindstillingen for
funktionen er "Active"). For yderligere
oplysninger henvises der til det, der
er beskrevet i tillæggene, som er
tilgængelige online.
VIGTIGT Under kørslen skal
sidespejlene altid være i position "helt
åben".
18
LÆR BILEN AT KENDE
