tænd kompressoren ved at trykke
på knappen ON-OFF F fig. 130. Når
manometeret G viser det foreskrevne
dæktryk (se afsnittet "Hjul" i kapitlet
"Tekniske Data" eller på den
pågældende mærkat, skal du slukke
kompressoren ved at trykke på
knappen ON-OFF igen
fjern patronen A fig. 131 fra
kompressoren ved at trykke på
frigivelsesknappen H og løfte patronen
opad.Hvis manometeret G fig. 130 inden for
15 minutter fra kompressoren blev
tændt, viser et tryk på under 1,8 bar (26
psi), skal du slukke kompressoren,
frakoble tætningsvæskerøret D fig. 128
fra dækventilen og fjerne patronen A
fra kompressoren.
Flyt bilen ca. 10 meter for at tillade
fordelingen af tætningsmidlet. Stands
under sikre forhold, træk håndbremsen
og genopret dæktrykket ved hjælp af
det sorte oppumpningsrør L fig. 132,
indtil det foreskrevne dæktryk er nået.
Hvis du heller ikke på denne måde
kan opnå et tryk på 1,8 bar (26 psi) i
løbet af 15 minutter, skal du ikke køre i
bilen, men kontakte Fiats servicenet.
Efter at have kørt cirka 8 km/5 mil
fig. 133, skal du flytte bilen til et sikkert
og nemt sted og trække håndbremsen.
Tag kompressoren og genopret
dæktrykket ved hjælp af det sorte
oppumpningsrør L fig. 132.Hvis det angivne dæktryk er over 1,8
bar (26 psi), skal du genoprette
dæktrykket og genoptage kørslen og
køre forsigtigt og hurtigst muligt til Fiats
servicenet. Hvis der derimod registreres
et tryk på under 1,8 bar (26 psi), skal
du ikke køre i bilen, men kontakte Fiats
servicenet.
PROCEDURE FOR
GENOPRETNING AF
DÆKTRYK
Gå frem på følgende måde:
stands bilen et sikkert sted, som
beskrevet tidligere, og træk
håndbremsen
træk det sorte oppumpningsrør ud,
og skru det solidt fast på dækventilen.
Følg derefter de tidligere anførte
instruktioner.
For at justere et eventuelt overtryk i
dækket, skal du trykke på knappen for
luftudslip M fig. 130.
130F0Y0626C
131F0Y0627C132F0Y0629C
133F0Y0628C
129

UDSKIFTNING AF
PATRON
Gå frem på følgende måde:
brug kun originale patroner, som kan
købes hos Fiats servicenet
for at fjerne patronen skal du trykke
på frigivelsesknappen og løfte patronen
(se det, der er beskrevet tidligere).
BEMÆRK
130)ADVARSEL Overskrid ikke 80 km/t.
Undgå kraftige accelerationer og
opbremsninger. Sættet sørger for en
midlertidig reparation, og dækket skal
derfor kontrolleres og repareres af
en specialist så hurtigt som muligt. Før du
bruger sættet, skal du kontrollere, at
dækket ikke er alt for beskadiget, og at
fælgen er i god stand, ellers skal du
undlade at bruge det og ringe efter
vejhjælp. Fjern ikke fremmedlegemerne fra
dækket. Lad aldrig kompressoren være
tændt i mere end 20 minutter ad gangen:
risiko for overophedning.
131)Oplysningerne, som er fastsat ved lov,
er angivet på etiketten for Fix&Go-sættets
patron. Læs patronens etiket grundigt
før brug for at undgå forkert brug. Sættet
kan anvendes af voksne, og børn må
ikke bruge det.
BEMÆRK
63)Tætningsvæsken er effektiv ved
temperaturer mellem -40°C og +55°C.
Tætningsvæskens holdbarhed er
begrænset. Du kan reparere dæk, der har
lidt skader i slidbanen op til en maksimal
diameter på 6 mm. Vis patronen og
etiketten til det personale, som skal
håndtere dækket, der er behandlet med
dækreparationssættet
BEMÆRK
2)Bortkast ikke beholderen og
tætningsvæsken i naturen. Bortskaffelse
skal ske i overensstemmelse med nationale
og lokale miljøbestemmelser.
130
I NØDSTILFÆLDE

UDSKIFTNING AF EN
PÆRE
132) 133)64) 65)
GENERELLE
ANVISNINGER
Inden en pære udskiftes, anbefales
det at kontrollere kontaktpunkterne
for oxidation.
Overbrændte pærer skal udskiftes
med pærer af samme type og med
samme effekt.
Nærlysets højde skal altid
kontrolleres efter udskiftning af en
pære.
Hvis en pære svigter, anbefales det
at kontrollere den pågældende sikring
inden man udskifter pæren. Angående
sikringernes placering, henvises til
afsnittet "Udskiftning af sikringer" i dette
kapitel.VIGTIGT I koldt eller fugtigt vejr eller
efter regnvejr eller vask kan for- og
baglygterne dugge til og/eller der kan
dannes kondens på indersiden af
lygteglasset. Det er helt normalt og
skyldes forskellen i temperatur og
fugtighed mellem lygteglassets
inderside og yderside. Det er ikke en fejl
og påvirker ikke lygternes normale
funktion. Tildugningen forsvinder
hurtigt, når lysene tændes, fra midten
og ud mod yderkanterne.
131

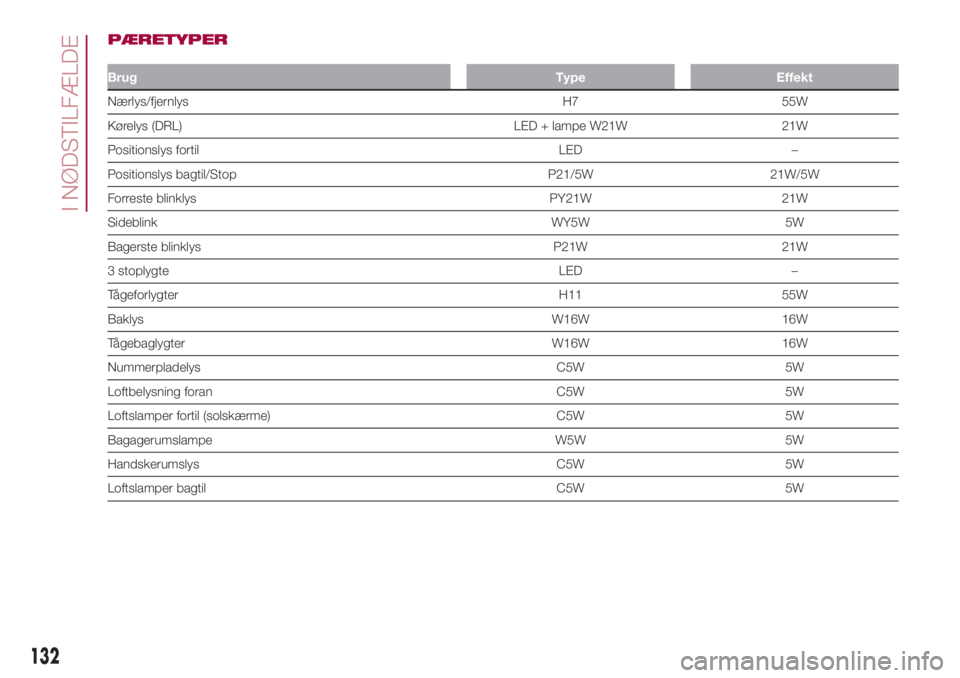

PÆRETYPER
BrugType Effekt
Nærlys/fjernlys H7 55W
Kørelys (DRL) LED + lampe W21W 21W
Positionslys fortil LED –
Positionslys bagtil/Stop P21/5W 21W/5W
Forreste blinklys PY21W 21W
Sideblink WY5W 5W
Bagerste blinklys P21W 21W
3 stoplygte LED –
Tågeforlygter H11 55W
Baklys W16W 16W
Tågebaglygter W16W 16W
Nummerpladelys C5W 5W
Loftbelysning foran C5W 5W
Loftslamper fortil (solskærme) C5W 5W
Bagagerumslampe W5W 5W
Handskerumslys C5W 5W
Loftslamper bagtil C5W 5W
132
I NØDSTILFÆLDE

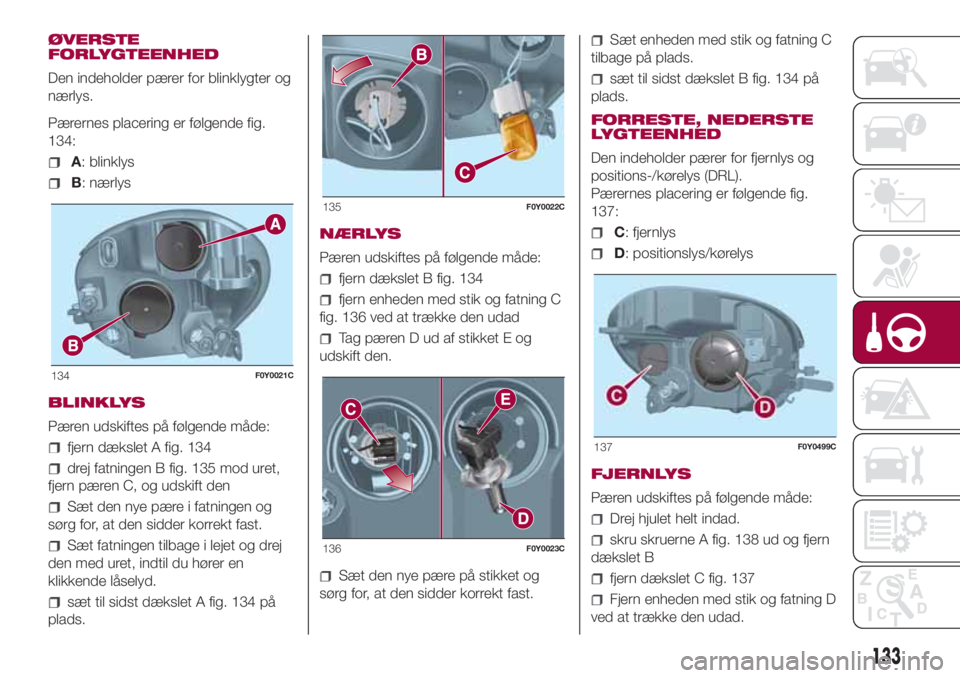

ØVERSTE
FORLYGTEENHED
Den indeholder pærer for blinklygter og
nærlys.
Pærernes placering er følgende fig.
134:
A: blinklys
B: nærlys
BLINKLYS
Pæren udskiftes på følgende måde:
fjern dækslet A fig. 134
drej fatningen B fig. 135 mod uret,
fjern pæren C, og udskift den
Sæt den nye pære i fatningen og
sørg for, at den sidder korrekt fast.
Sæt fatningen tilbage i lejet og drej
den med uret, indtil du hører en
klikkende låselyd.
sæt til sidst dækslet A fig. 134 på
plads.NÆRLYS
Pæren udskiftes på følgende måde:
fjern dækslet B fig. 134
fjern enheden med stik og fatning C
fig. 136 ved at trække den udad
Tag pæren D ud af stikket E og
udskift den.
Sæt den nye pære på stikket og
sørg for, at den sidder korrekt fast.
Sæt enheden med stik og fatning C
tilbage på plads.
sæt til sidst dækslet B fig. 134 på
plads.
FORRESTE, NEDERSTE
LYGTEENHED
Den indeholder pærer for fjernlys og
positions-/kørelys (DRL).
Pærernes placering er følgende fig.
137:
C: fjernlys
D: positionslys/kørelys
FJERNLYS
Pæren udskiftes på følgende måde:
Drej hjulet helt indad.
skru skruerne A fig. 138 ud og fjern
dækslet B
fjern dækslet C fig. 137
Fjern enheden med stik og fatning D
ved at trække den udad.
134F0Y0021C
135F0Y0022C
136F0Y0023C
137F0Y0499C
133

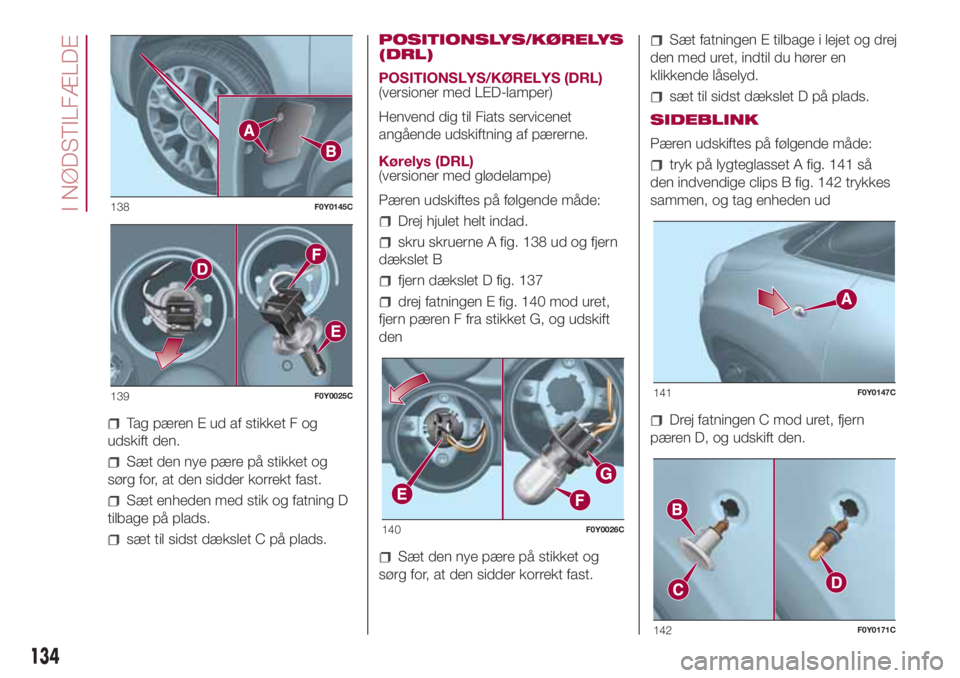

Tag pæren E ud af stikket F og
udskift den.
Sæt den nye pære på stikket og
sørg for, at den sidder korrekt fast.
Sæt enheden med stik og fatning D
tilbage på plads.
sæt til sidst dækslet C på plads.POSITIONSLYS/KØRELYS
(DRL)
POSITIONSLYS/KØRELYS (DRL)
(versioner med LED-lamper)
Henvend dig til Fiats servicenet
angående udskiftning af pærerne.
Kørelys (DRL)
(versioner med glødelampe)
Pæren udskiftes på følgende måde:
Drej hjulet helt indad.
skru skruerne A fig. 138 ud og fjern
dækslet B
fjern dækslet D fig. 137
drej fatningen E fig. 140 mod uret,
fjern pæren F fra stikket G, og udskift
den
Sæt den nye pære på stikket og
sørg for, at den sidder korrekt fast.
Sæt fatningen E tilbage i lejet og drej
den med uret, indtil du hører en
klikkende låselyd.
sæt til sidst dækslet D på plads.
SIDEBLINK
Pæren udskiftes på følgende måde:
tryk på lygteglasset A fig. 141 så
den indvendige clips B fig. 142 trykkes
sammen, og tag enheden ud
Drej fatningen C mod uret, fjern
pæren D, og udskift den.
138F0Y0145C
139F0Y0025C
140F0Y0026C
141F0Y0147C
142F0Y0171C
134
I NØDSTILFÆLDE

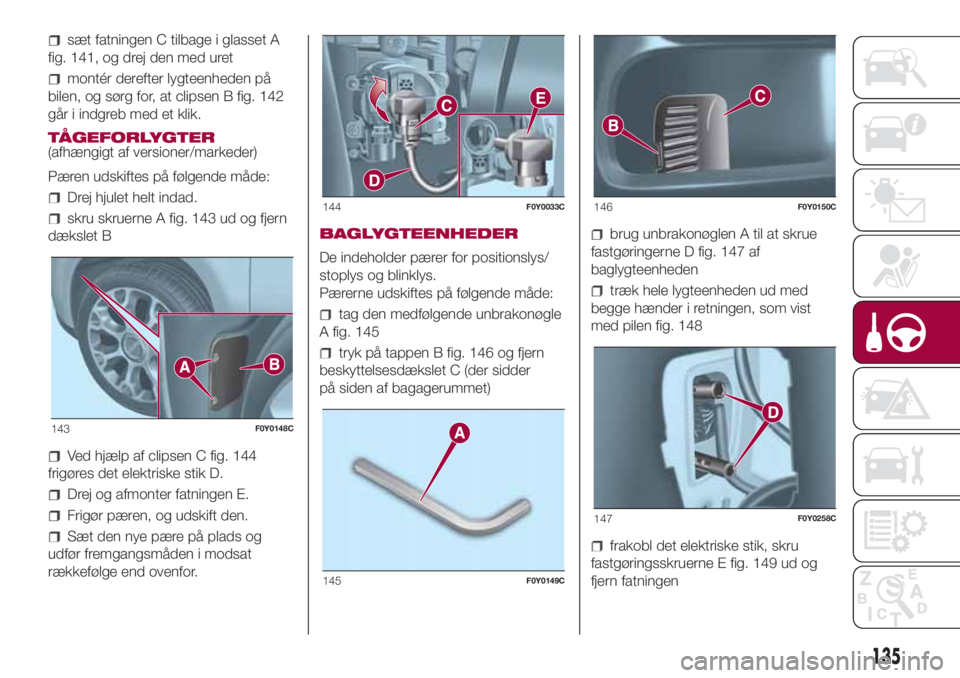

sæt fatningen C tilbage i glasset A
fig. 141, og drej den med uret
montér derefter lygteenheden på
bilen, og sørg for, at clipsen B fig. 142
går i indgreb med et klik.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
Drej hjulet helt indad.
skru skruerne A fig. 143 ud og fjern
dækslet B
Ved hjælp af clipsen C fig. 144
frigøres det elektriske stik D.
Drej og afmonter fatningen E.
Frigør pæren, og udskift den.
Sæt den nye pære på plads og
udfør fremgangsmåden i modsat
rækkefølge end ovenfor.BAGLYGTEENHEDER
De indeholder pærer for positionslys/
stoplys og blinklys.
Pærerne udskiftes på følgende måde:
tag den medfølgende unbrakonøgle
A fig. 145
tryk på tappen B fig. 146 og fjern
beskyttelsesdækslet C (der sidder
på siden af bagagerummet)
brug unbrakonøglen A til at skrue
fastgøringerne D fig. 147 af
baglygteenheden
træk hele lygteenheden ud med
begge hænder i retningen, som vist
med pilen fig. 148
frakobl det elektriske stik, skru
fastgøringsskruerne E fig. 149 ud og
fjern fatningen
143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
147F0Y0258C
135

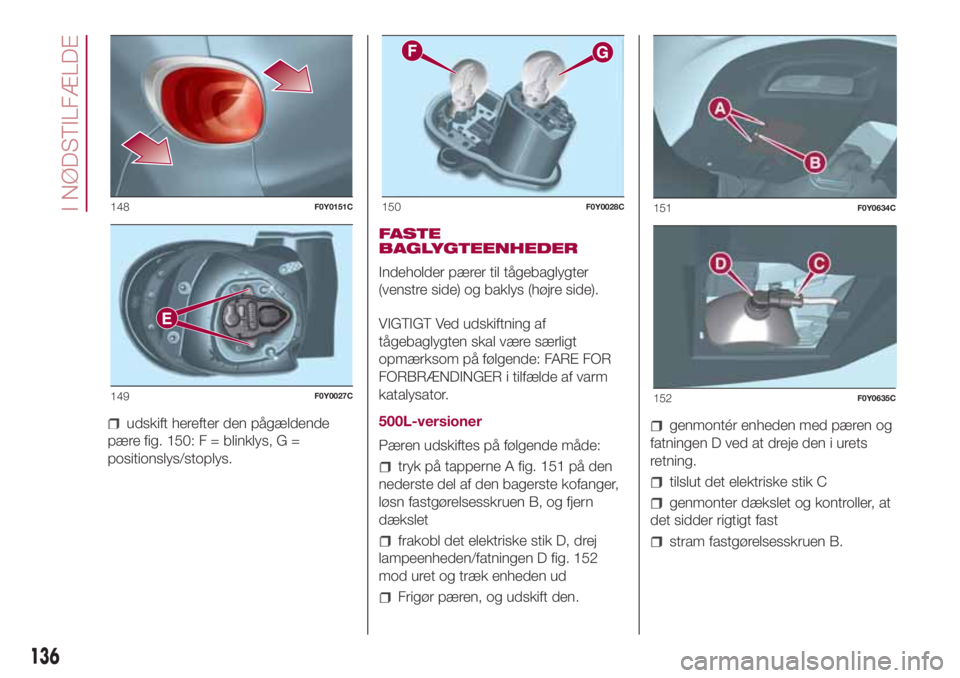

udskift herefter den pågældende
pære fig. 150: F = blinklys, G =
positionslys/stoplys.FASTE
BAGLYGTEENHEDER
Indeholder pærer til tågebaglygter
(venstre side) og baklys (højre side).
VIGTIGT Ved udskiftning af
tågebaglygten skal være særligt
opmærksom på følgende: FARE FOR
FORBRÆNDINGER i tilfælde af varm
katalysator.
500L-versioner
Pæren udskiftes på følgende måde:
tryk på tapperne A fig. 151 på den
nederste del af den bagerste kofanger,
løsn fastgørelsesskruen B, og fjern
dækslet
frakobl det elektriske stik D, drej
lampeenheden/fatningen D fig. 152
mod uret og træk enheden ud
Frigør pæren, og udskift den.
genmontér enheden med pæren og
fatningen D ved at dreje den i urets
retning.
tilslut det elektriske stik C
genmonter dækslet og kontroller, at
det sidder rigtigt fast
stram fastgørelsesskruen B.
148F0Y0151C
149F0Y0027C
150F0Y0028C151F0Y0634C
152F0Y0635C
136
I NØDSTILFÆLDE

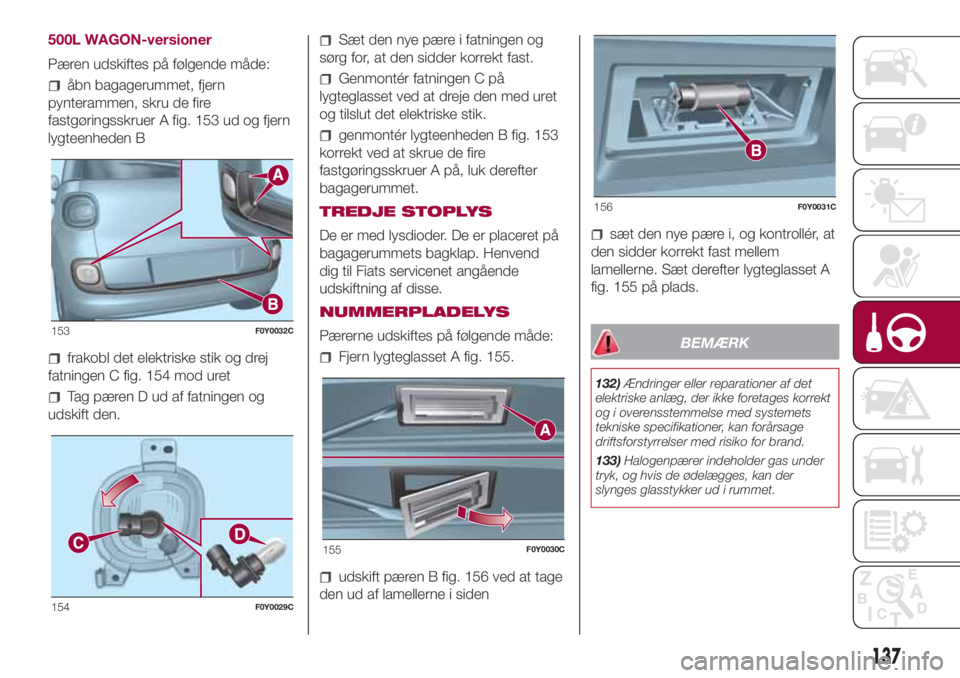

500L WAGON-versioner
Pæren udskiftes på følgende måde:
åbn bagagerummet, fjern
pynterammen, skru de fire
fastgøringsskruer A fig. 153 ud og fjern
lygteenheden B
frakobl det elektriske stik og drej
fatningen C fig. 154 mod uret
Tag pæren D ud af fatningen og
udskift den.
Sæt den nye pære i fatningen og
sørg for, at den sidder korrekt fast.
Genmontér fatningen C på
lygteglasset ved at dreje den med uret
og tilslut det elektriske stik.
genmontér lygteenheden B fig. 153
korrekt ved at skrue de fire
fastgøringsskruer A på, luk derefter
bagagerummet.
TREDJE STOPLYS
De er med lysdioder. De er placeret på
bagagerummets bagklap. Henvend
dig til Fiats servicenet angående
udskiftning af disse.
NUMMERPLADELYS
Pærerne udskiftes på følgende måde:
Fjern lygteglasset A fig. 155.
udskift pæren B fig. 156 ved at tage
den ud af lamellerne i siden
sæt den nye pære i, og kontrollér, at
den sidder korrekt fast mellem
lamellerne. Sæt derefter lygteglasset A
fig. 155 på plads.
BEMÆRK
132)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
133)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
153F0Y0032C
154F0Y0029C
155F0Y0030C
156F0Y0031C
137

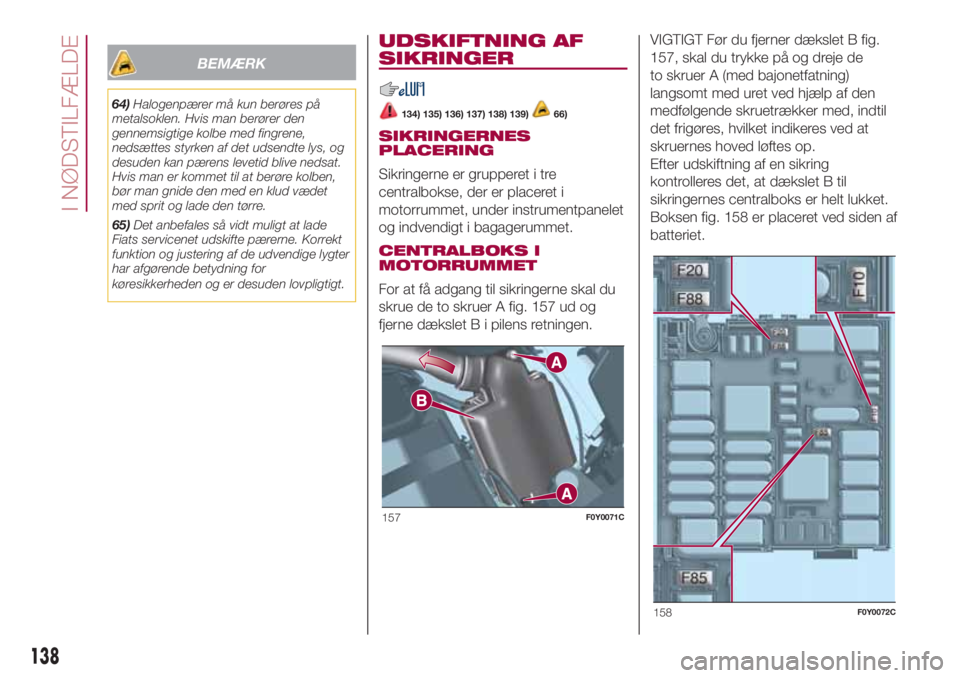

BEMÆRK
64)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
65)Det anbefales så vidt muligt at lade
Fiats servicenet udskifte pærerne. Korrekt
funktion og justering af de udvendige lygter
har afgørende betydning for
køresikkerheden og er desuden lovpligtigt.
UDSKIFTNING AF
SIKRINGER
134) 135) 136) 137) 138) 139)66)
SIKRINGERNES
PLACERING
Sikringerne er grupperet i tre
centralbokse, der er placeret i
motorrummet, under instrumentpanelet
og indvendigt i bagagerummet.
CENTRALBOKS I
MOTORRUMMET
For at få adgang til sikringerne skal du
skrue de to skruer A fig. 157 ud og
fjerne dækslet B i pilens retningen.VIGTIGT Før du fjerner dækslet B fig.
157, skal du trykke på og dreje de
to skruer A (med bajonetfatning)
langsomt med uret ved hjælp af den
medfølgende skruetrækker med, indtil
det frigøres, hvilket indikeres ved at
skruernes hoved løftes op.
Efter udskiftning af en sikring
kontrolleres det, at dækslet B til
sikringernes centralboks er helt lukket.
Boksen fig. 158 er placeret ved siden af
batteriet.
157F0Y0071C
158F0Y0072C
138
I NØDSTILFÆLDE
