FIAT 500L 2018 Instructieboek (in Dutch)

BELANGRIJK
63)Het afdichtmiddel werkt bij
buitentemperaturen tussen -40°C en
+55°C. Het afdichtmiddel heeft een
houdbaarheidsdatum. Banden met een
beschadiging van het bandoppervlak
tot een maximale diameter van 6
mm kunnen hersteld worden. Toon het
busje en het etiket aan het personeel dat
de band zal behandelen die hersteld werd
met de bandenreparatiekit.
BELANGRIJK
2)Laat het busje en het afdichtmiddel niet
in het milieu achter. Verwerk de bus en
het afdichtmiddel overeenkomstig de
nationale en plaatselijke voorschriften.
EEN LAMP
VERVANGEN
132) 133)64) 65)
ALGEMENE INSTRUCTIES
Controleer alvorens een lamp te
vervangen of de contacten zijn
geoxideerd.
Vervang defecte lampen door
exemplaren van hetzelfde type en
vermogen.
Controleer na vervanging van een
lamp in de koplamp altijd of de
koplamp goed is afgesteld.
als een lamp niet werkt, controleer
dan of de betreffende zekering is
doorgebrand alvorens de lamp te
vervangen. Om de zekeringen te vinden
wordt verwezen naar de paragraaf
“Zekeringen vervangen” in dit
hoofdstuk.BELANGRIJK Bij koude of vochtige
weersomstandigheden of na hevige
regen of een wasbeurt, kan de
binnenzijde van de koplampen of
achterlichten enigszins beslagen zijn
en/of kunnen er condensdruppels
aanwezig zijn. Dit is geen defect maar
een natuurlijk verschijnsel dat
veroorzaakt wordt door de
temperatuur- en
luchtvochtigheidsverschillen tussen de
binnen- en buitenzijde van het glas,
en dat geen negatieve invloed heeft op
de normale werking van de lichten.
Deze aanslag verdwijnt geleidelijk aan
(van het midden tot de randen) zodra
de lichten worden ingeschakeld.
139

SOORTEN LAMPEN
Gebruik Type Vermogen
Dimlicht/grootlicht H7 55W
Dagrijverlichting (DRL) Led + W21W-lamp 21W
Stadslicht voor LED –
Parkeerlichten achter/Remlichten P21/5W 21W/5W
Richtingaanwijzers voor PY21W 21W
Richtingaanwijzers zijkant WY5W 5W
Richtingaanwijzers achter P21W 21W
Derde remlicht LED –
Mistlampen H11 55W
Achteruitrijlicht W16W 16W
Mistachterlicht W16W 16W
Kentekenverlichting C5W 5W
Plafondverlichting voor C5W 5W
Plafondverlichting voor (zonnekleppen) C5W 5W
Bagageruimteverlichting W5W 5W
Verlichting dashboardkastje C5W 5W
Plafondverlichting achterin C5W 5W
140
NOODGEVALLEN

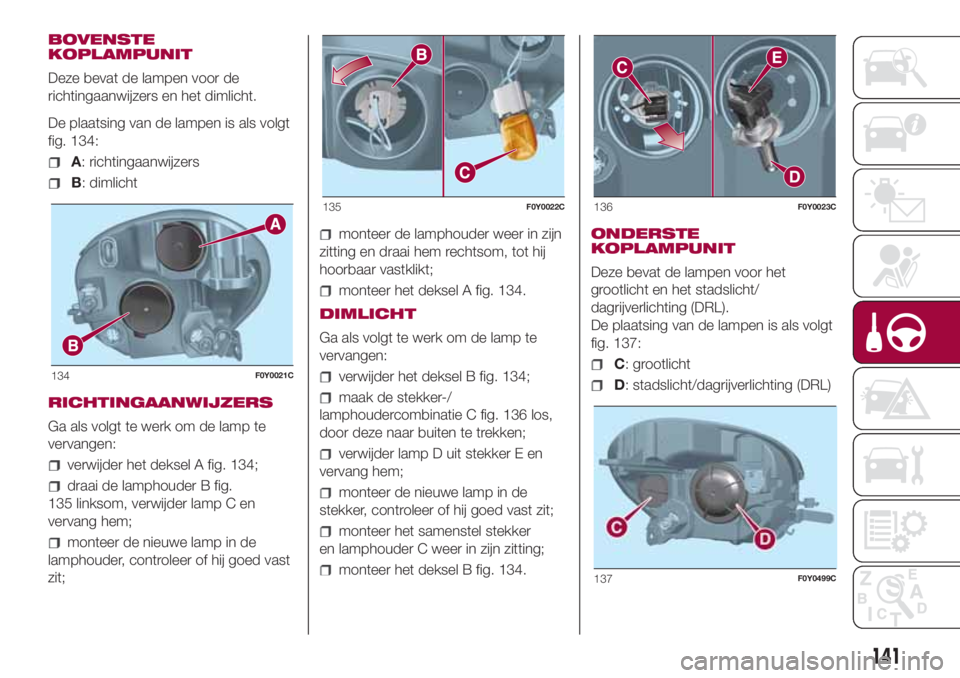

BOVENSTE
KOPLAMPUNIT
Deze bevat de lampen voor de
richtingaanwijzers en het dimlicht.
De plaatsing van de lampen is als volgt
fig. 134:
A: richtingaanwijzers
B: dimlicht
RICHTINGAANWIJZERS
Ga als volgt te werk om de lamp te
vervangen:
verwijder het deksel A fig. 134;
draai de lamphouder B fig.
135 linksom, verwijder lamp C en
vervang hem;
monteer de nieuwe lamp in de
lamphouder, controleer of hij goed vast
zit;
monteer de lamphouder weer in zijn
zitting en draai hem rechtsom, tot hij
hoorbaar vastklikt;
monteer het deksel A fig. 134.
DIMLICHT
Ga als volgt te werk om de lamp te
vervangen:
verwijder het deksel B fig. 134;
maak de stekker-/
lamphoudercombinatie C fig. 136 los,
door deze naar buiten te trekken;
verwijder lamp D uit stekker E en
vervang hem;
monteer de nieuwe lamp in de
stekker, controleer of hij goed vast zit;
monteer het samenstel stekker
en lamphouder C weer in zijn zitting;
monteer het deksel B fig. 134.ONDERSTE
KOPLAMPUNIT
Deze bevat de lampen voor het
grootlicht en het stadslicht/
dagrijverlichting (DRL).
De plaatsing van de lampen is als volgt
fig. 137:
C: grootlicht
D: stadslicht/dagrijverlichting (DRL)134F0Y0021C
135F0Y0022C136F0Y0023C
137F0Y0499C
141

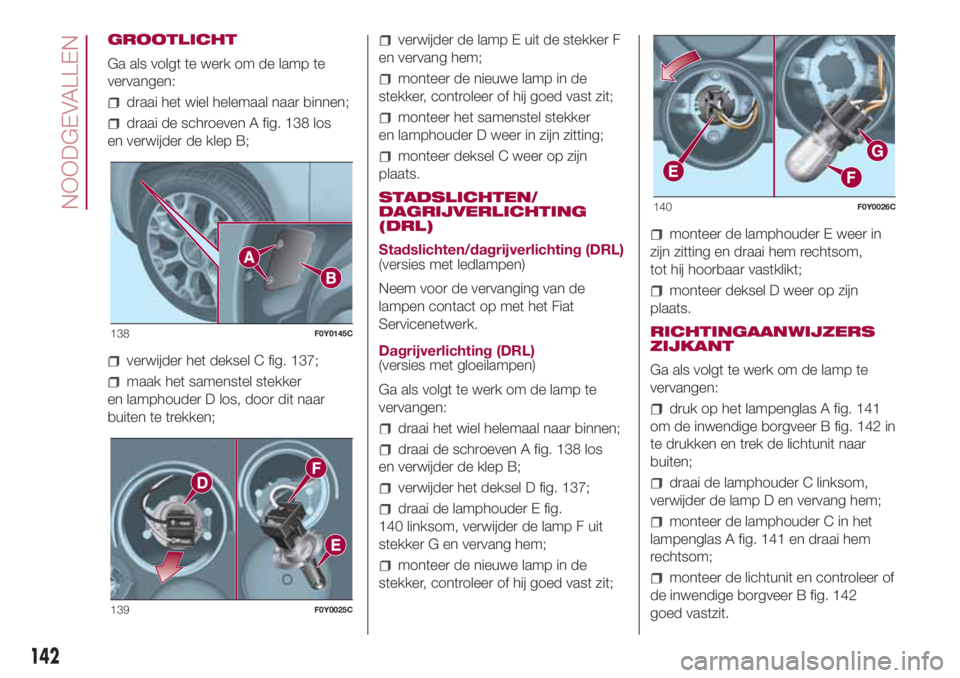

GROOTLICHT
Ga als volgt te werk om de lamp te
vervangen:
draai het wiel helemaal naar binnen;
draai de schroeven A fig. 138 los
en verwijder de klep B;
verwijder het deksel C fig. 137;
maak het samenstel stekker
en lamphouder D los, door dit naar
buiten te trekken;
verwijder de lamp E uit de stekker F
en vervang hem;
monteer de nieuwe lamp in de
stekker, controleer of hij goed vast zit;
monteer het samenstel stekker
en lamphouder D weer in zijn zitting;
monteer deksel C weer op zijn
plaats.
STADSLICHTEN/
DAGRIJVERLICHTING
(DRL)
Stadslichten/dagrijverlichting (DRL)
(versies met ledlampen)
Neem voor de vervanging van de
lampen contact op met het Fiat
Servicenetwerk.
Dagrijverlichting (DRL)
(versies met gloeilampen)
Ga als volgt te werk om de lamp te
vervangen:
draai het wiel helemaal naar binnen;
draai de schroeven A fig. 138 los
en verwijder de klep B;
verwijder het deksel D fig. 137;
draai de lamphouder E fig.
140 linksom, verwijder de lamp F uit
stekker G en vervang hem;
monteer de nieuwe lamp in de
stekker, controleer of hij goed vast zit;
monteer de lamphouder E weer in
zijn zitting en draai hem rechtsom,
tot hij hoorbaar vastklikt;
monteer deksel D weer op zijn
plaats.

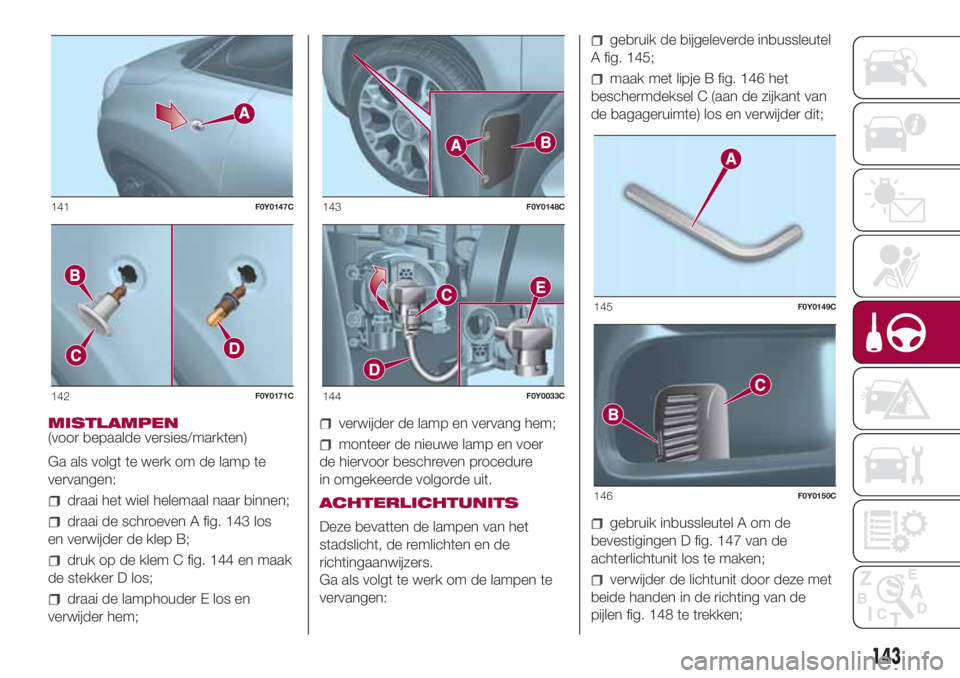

RICHTINGAANWIJZERS
ZIJKANT
Ga als volgt te werk om de lamp te
vervangen:
druk op het lampenglas A fig. 141
om de inwendige borgveer B fig. 142 in
te drukken en trek de lichtunit naar
buiten;
draai de lamphouder C linksom,
verwijder de lamp D en vervang hem;
monteer de lamphouder C in het
lampenglas A fig. 141 en draai hem
rechtsom;
monteer de lichtunit en controleer of
de inwendige borgveer B fig. 142
goed vastzit.
138F0Y0145C
139F0Y0025C
140F0Y0026C
142
NOODGEVALLEN

MISTLAMPEN
(voor bepaalde versies/markten)
Ga als volgt te werk om de lamp te
vervangen:
draai het wiel helemaal naar binnen;
draai de schroeven A fig. 143 los
en verwijder de klep B;
druk op de klem C fig. 144 en maak
de stekker D los;
draai de lamphouder E los en
verwijder hem;
verwijder de lamp en vervang hem;
monteer de nieuwe lamp en voer
de hiervoor beschreven procedure
in omgekeerde volgorde uit.
ACHTERLICHTUNITS
Deze bevatten de lampen van het
stadslicht, de remlichten en de
richtingaanwijzers.
Ga als volgt te werk om de lampen te
vervangen:
gebruik de bijgeleverde inbussleutel
A fig. 145;
maak met lipje B fig. 146 het
beschermdeksel C (aan de zijkant van
de bagageruimte) los en verwijder dit;
gebruik inbussleutel A om de
bevestigingen D fig. 147 van de
achterlichtunit los te maken;
verwijder de lichtunit door deze met
beide handen in de richting van de
pijlen fig. 148 te trekken;
141F0Y0147C
142F0Y0171C
143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
143

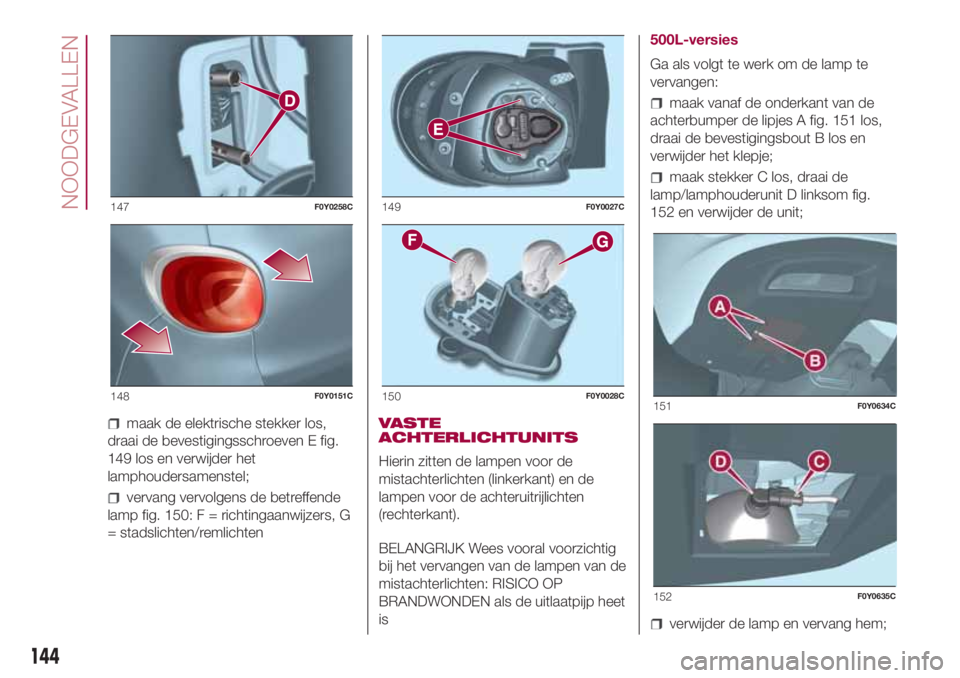

maak de elektrische stekker los,
draai de bevestigingsschroeven E fig.
149 los en verwijder het
lamphoudersamenstel;
vervang vervolgens de betreffende
lamp fig. 150: F = richtingaanwijzers, G
= stadslichten/remlichtenVASTE
ACHTERLICHTUNITS
Hierin zitten de lampen voor de
mistachterlichten (linkerkant) en de
lampen voor de achteruitrijlichten
(rechterkant).
BELANGRIJK Wees vooral voorzichtig
bij het vervangen van de lampen van de
mistachterlichten: RISICO OP
BRANDWONDEN als de uitlaatpijp heet
is500L-versies
Ga als volgt te werk om de lamp te
vervangen:
maak vanaf de onderkant van de
achterbumper de lipjes A fig. 151 los,
draai de bevestigingsbout B los en
verwijder het klepje;
maak stekker C los, draai de
lamp/lamphouderunit D linksom fig.
152 en verwijder de unit;
verwijder de lamp en vervang hem;
147F0Y0258C
148F0Y0151C
149F0Y0027C
150F0Y0028C151F0Y0634C
152F0Y0635C
144
NOODGEVALLEN

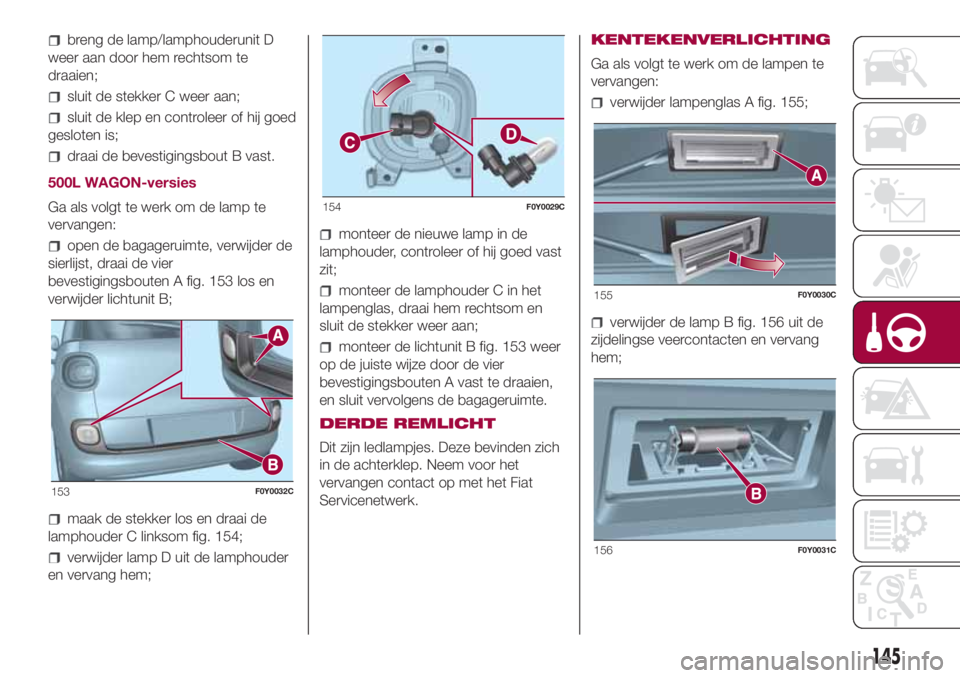

breng de lamp/lamphouderunit D
weer aan door hem rechtsom te
draaien;
sluit de stekker C weer aan;
sluit de klep en controleer of hij goed
gesloten is;
draai de bevestigingsbout B vast.
500L WAGON-versies
Ga als volgt te werk om de lamp te
vervangen:
open de bagageruimte, verwijder de
sierlijst, draai de vier
bevestigingsbouten A fig. 153 los en
verwijder lichtunit B;
maak de stekker los en draai de
lamphouder C linksom fig. 154;
verwijder lamp D uit de lamphouder
en vervang hem;
monteer de nieuwe lamp in de
lamphouder, controleer of hij goed vast
zit;
monteer de lamphouder C in het
lampenglas, draai hem rechtsom en
sluit de stekker weer aan;
monteer de lichtunit B fig. 153 weer
op de juiste wijze door de vier
bevestigingsbouten A vast te draaien,
en sluit vervolgens de bagageruimte.
DERDE REMLICHT
Dit zijn ledlampjes. Deze bevinden zich
in de achterklep. Neem voor het
vervangen contact op met het Fiat
Servicenetwerk.KENTEKENVERLICHTING
Ga als volgt te werk om de lampen te
vervangen:
verwijder lampenglas A fig. 155;
verwijder de lamp B fig. 156 uit de
zijdelingse veercontacten en vervang
hem;
153F0Y0032C
154F0Y0029C
155F0Y0030C
156F0Y0031C
145

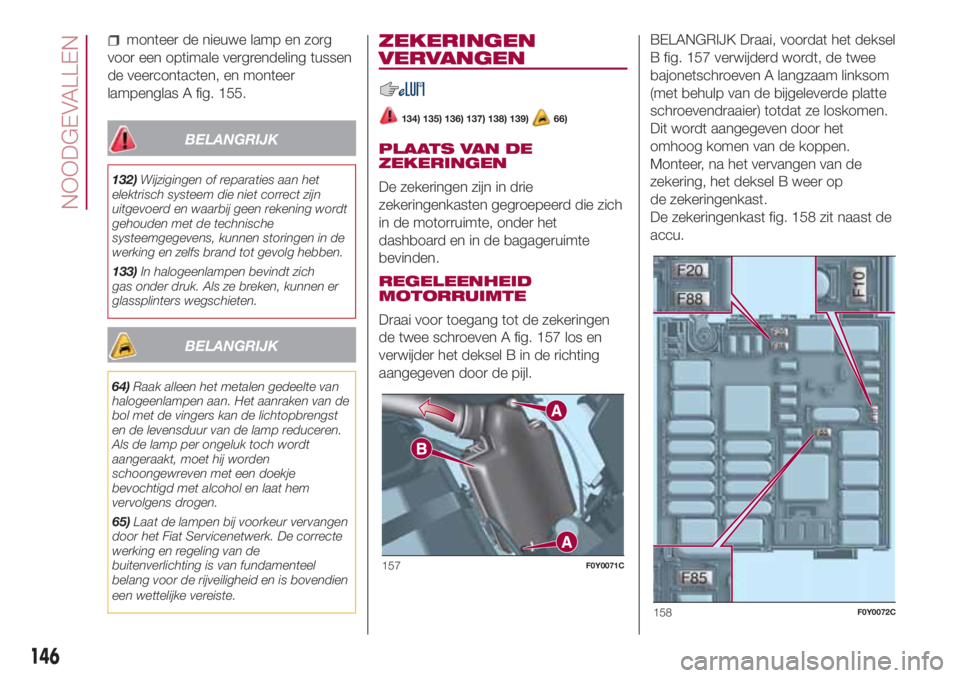

monteer de nieuwe lamp en zorg
voor een optimale vergrendeling tussen
de veercontacten, en monteer
lampenglas A fig. 155.
BELANGRIJK
132)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
133)In halogeenlampen bevindt zich
gas onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
BELANGRIJK
64)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst
en de levensduur van de lamp reduceren.
Als de lamp per ongeluk toch wordt
aangeraakt, moet hij worden
schoongewreven met een doekje
bevochtigd met alcohol en laat hem
vervolgens drogen.
65)Laat de lampen bij voorkeur vervangen
door het Fiat Servicenetwerk. De correcte
werking en regeling van de
buitenverlichting is van fundamenteel
belang voor de rijveiligheid en is bovendien
een wettelijke vereiste.
ZEKERINGEN
VERVANGEN
134) 135) 136) 137) 138) 139)66)
PLAATS VAN DE
ZEKERINGEN
De zekeringen zijn in drie
zekeringenkasten gegroepeerd die zich
in de motorruimte, onder het
dashboard en in de bagageruimte
bevinden.
REGELEENHEID
MOTORRUIMTE
Draai voor toegang tot de zekeringen
de twee schroeven A fig. 157 los en
verwijder het deksel B in de richting
aangegeven door de pijl.BELANGRIJK Draai, voordat het deksel
B fig. 157 verwijderd wordt, de twee
bajonetschroeven A langzaam linksom
(met behulp van de bijgeleverde platte
schroevendraaier) totdat ze loskomen.
Dit wordt aangegeven door het
omhoog komen van de koppen.
Monteer, na het vervangen van de
zekering, het deksel B weer op
de zekeringenkast.
De zekeringenkast fig. 158 zit naast de
accu.
157F0Y0071C
158F0Y0072C
146
NOODGEVALLEN

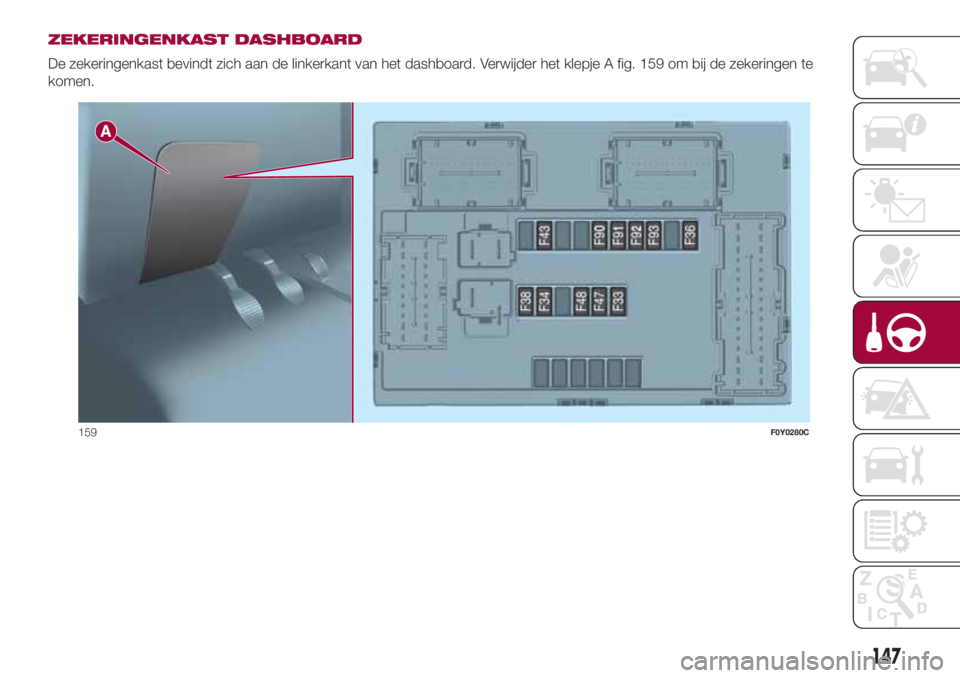

ZEKERINGENKAST DASHBOARD
De zekeringenkast bevindt zich aan de linkerkant van het dashboard. Verwijder het klepje A fig. 159 om bij de zekeringen te
komen.
159F0Y0280C
147

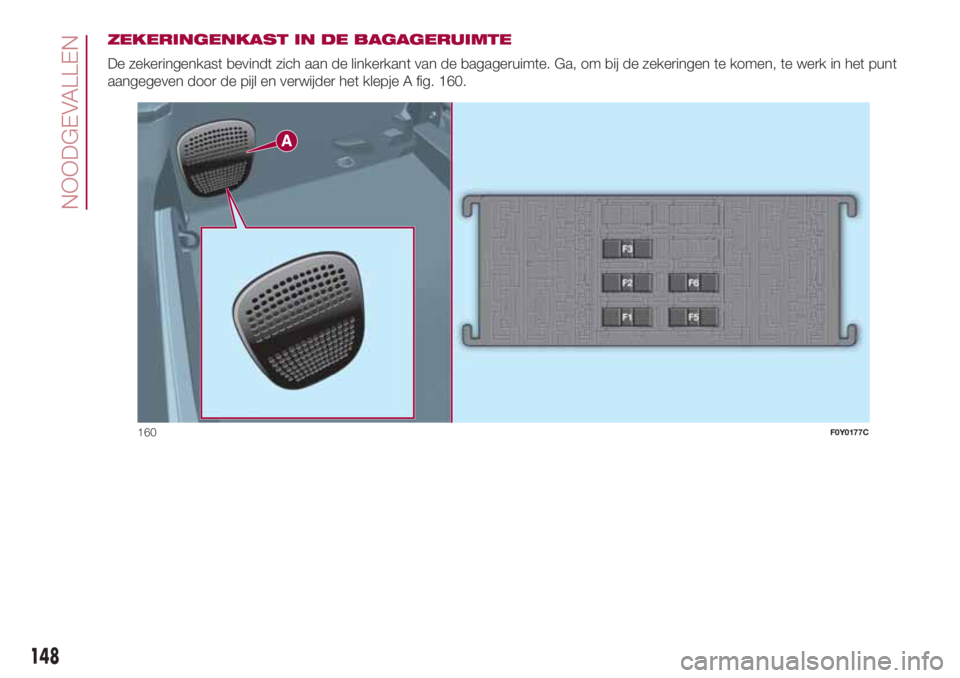

ZEKERINGENKAST IN DE BAGAGERUIMTE
De zekeringenkast bevindt zich aan de linkerkant van de bagageruimte. Ga, om bij de zekeringen te komen, te werk in het punt
aangegeven door de pijl en verwijder het klepje A fig. 160.
160F0Y0177C
148
NOODGEVALLEN
