FIAT 500L 2018 Instrukcja obsługi (in Polish)

Wersje Obręcze Opony Opony zimoweZapasowe koło
dojazdowe(*)Obręcz /
Opona
1.6 16V Multijet6Jx15 H2 ET 39
195/65 R15 91H
(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Dla wersji/rynków, gdzie przewidziano
(***) Wersje 1.6 16V 105 KM Multijet
Wersje 500L Cross
Wersje Obręcze Opony Opony zimoweZapasowe koło
dojazdowe(*)Obręcz /
Opona
Wszystkie wersje6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Dla wersji/rynków, gdzie przewidziano.
199

Wersje 500L WAGON
Wersje Obręcze Opony Opony zimoweZapasowe koło
dojazdowe(*)Obręcz /
Opona
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105 KM6Jx15 H2 ET 39
(**)195/65 R15 91H(**)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 95 KM6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 120 KM6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Dla wersji/rynków, gdzie przewidziano
(**) Wersje 5-miejscowe
200
DANE TECHNICZNE

Wersje Obręcze Opony Opony zimoweZapasowe koło
dojazdowe(*)Obręcz /
Opona
1.6 16V Multijet6Jx15 H2 ET 39
(***)195/65 R15 91H(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Dla wersji/rynków, gdzie przewidziano
(***) Tylko wersje 1.6 16V 105 KM Multijet 5 miejsc
201

CIŚNIENIE POWIETRZA W ZIMNYCH OPONACH (bar)
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych. W oponach zimowych wartość ciśnienia powinna być wyższa o
+0,2 bara w stosunku do wymaganej wartości dla opon na wyposażeniu.
Wersje 500L
OponyBez obciążenia i z obciążeniem
średnimPełne obciążenie
Zapasowe koło
dojazdowe(*)Przód Tył Przód Tył
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 195/65 R15 91H
(**)2,4 2,4 2,8 2,9
205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
(*) Dla wersji/rynków, gdzie przewidziano
(**) Wersja 1.6 16V 105 KM Multijet
(****) Wersja 1.6 16V 120 KM Multijet
(***) WersjeCross
202
DANE TECHNICZNE

Wersje 0.9 TwinAir Turbo Natural Power
OponyBez obciążenia i z obciążeniem
średnimPełne obciążenie
Zapasowe koło
dojazdowe(*)Przód Tył Przód Tył
195/65 R15 91H 2,4 2,4 2,8 2,8
4,2 205/55 R16 91H 2,2 2,0 2,5 2,8
205/55 R16 91H GoodYear
(**)2,6(***)2,4(***)2,6(***)2,8(***)
205/55 R16 91H GoodYear(**)2,2(****)2,0(****)2,5(****)2,5(****)
225/45 R17 91V 2,2 2,0 2,5 2,8
(*) Dla wersji/rynków, gdzie przewidziano
(**) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
(***) ECO
(****) W przypadku komfortowego poziomu ciśnienia nie zapewnia się ekonomicznego zużycia paliwa
Wersje 500L WAGON
OponyBez obciążenia i z obciążeniem
średnimPełne obciążenie
Zapasowe koło
dojazdowe(*)Przód Tył Przód Tył
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Dla wersji/rynków, gdzie przewidziano
(**) Wersje 7-miejscowe
203

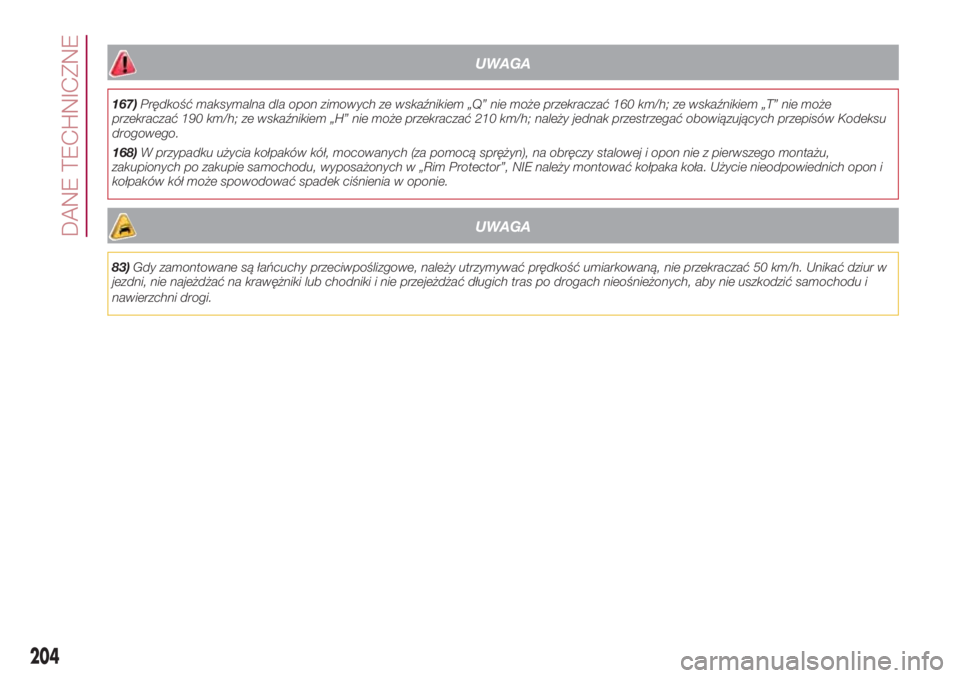

UWAGA
167)Prędkość maksymalna dla opon zimowych ze wskaźnikiem „Q” nie może przekraczać 160 km/h; ze wskaźnikiem „T” nie może
przekraczać 190 km/h; ze wskaźnikiem „H” nie może przekraczać 210 km/h; należy jednak przestrzegać obowiązujących przepisów Kodeksu
drogowego.
168)W przypadku użycia kołpaków kół, mocowanych (za pomocą sprężyn), na obręczy stalowej i opon nie z pierwszego montażu,
zakupionych po zakupie samochodu, wyposażonych w „Rim Protector”, NIE należy montować kołpaka koła. Użycie nieodpowiednich opon i
kołpaków kół może spowodować spadek ciśnienia w oponie.
UWAGA
83)Gdy zamontowane są łańcuchy przeciwpoślizgowe, należy utrzymywać prędkość umiarkowaną, nie przekraczać 50 km/h. Unikać dziur w
jezdni, nie najeżdżać na krawężniki lub chodniki i nie przejeżdżać długich tras po drogach nieośnieżonych, aby nie uszkodzić samochodu i
nawierzchni drogi.
204
DANE TECHNICZNE

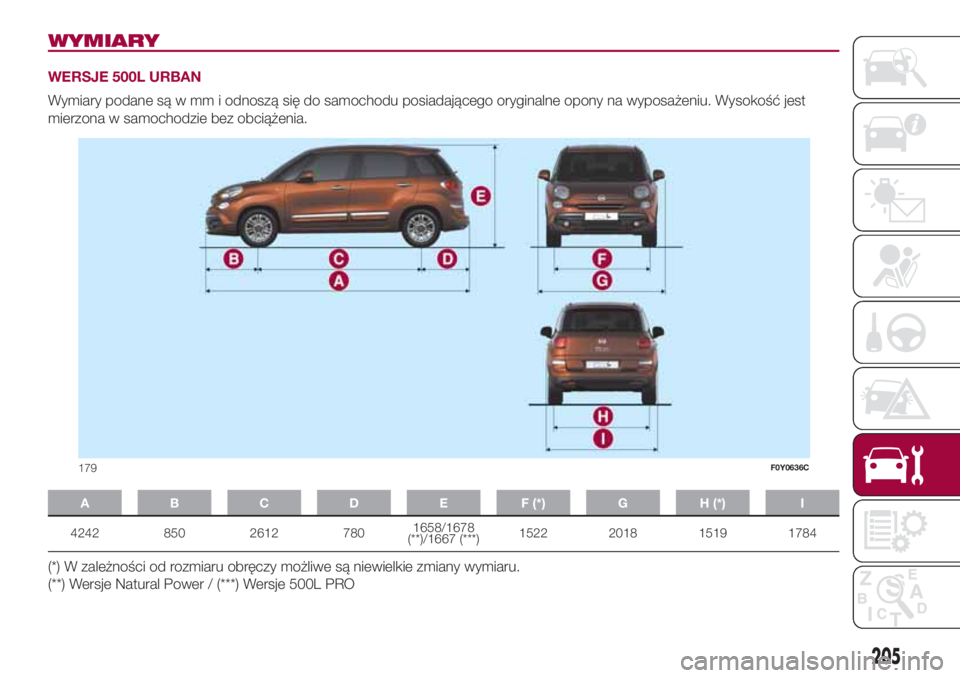

WYMIARY
WERSJE 500L URBAN
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1678
(**)/1667 (***)1522 2018 1519 1784
(*) W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
(**) Wersje Natural Power / (***) Wersje 500L PRO
179F0Y0636C
205

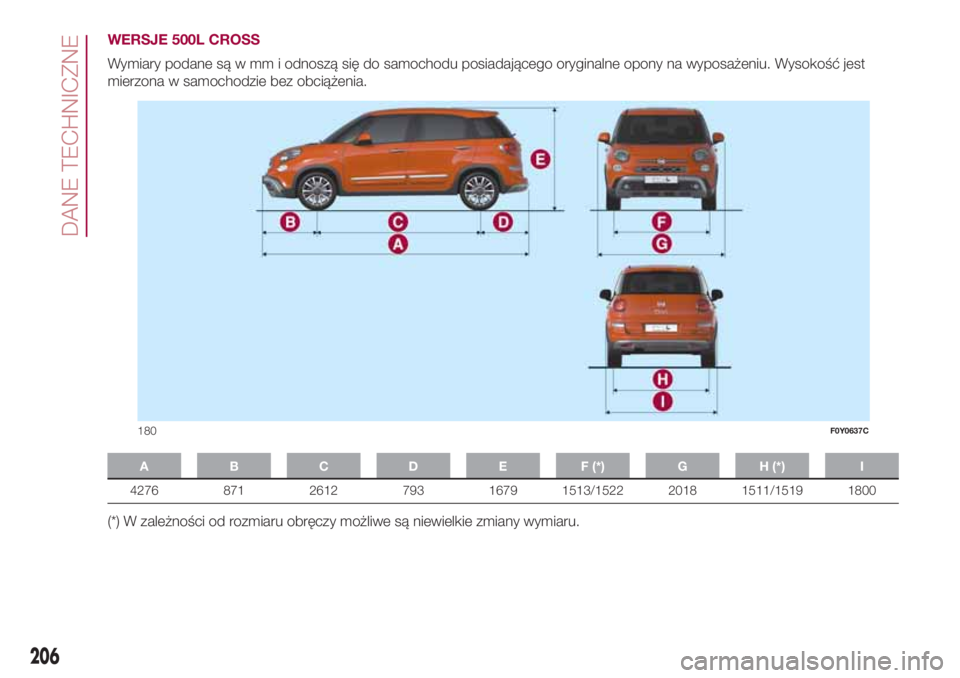

WERSJE 500L CROSS
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
180F0Y0637C
206
DANE TECHNICZNE

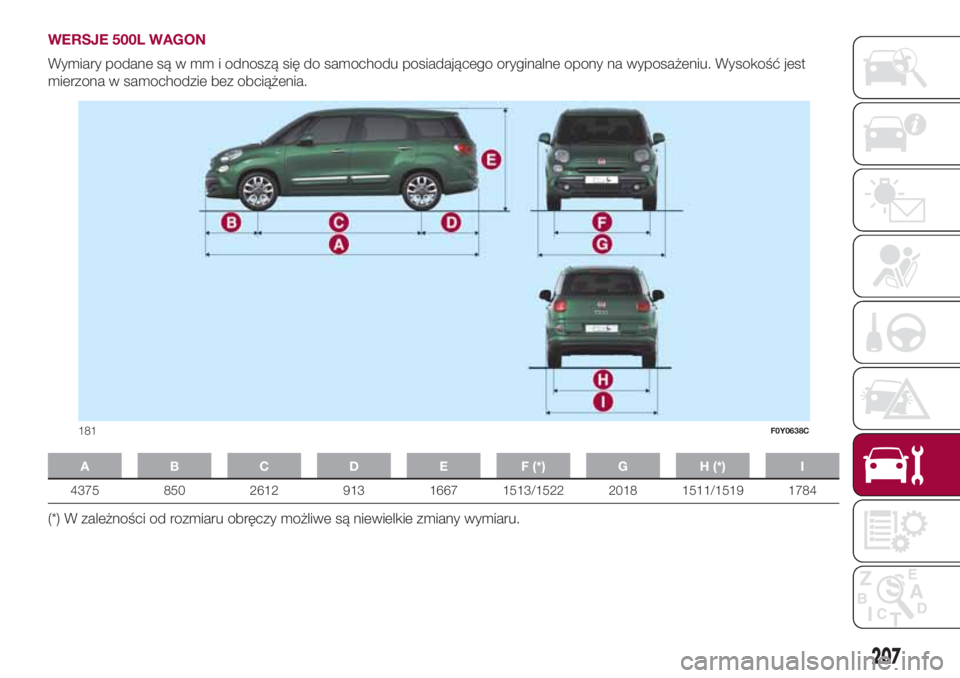

WERSJE 500L WAGON
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
181F0Y0638C
207

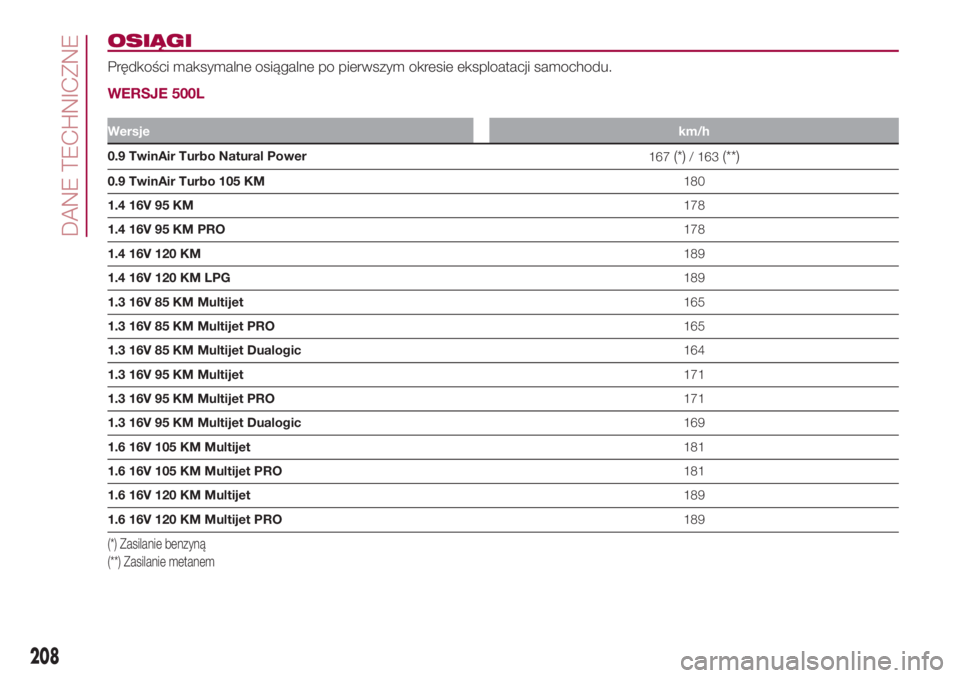

OSIĄGI
Prędkości maksymalne osiągalne po pierwszym okresie eksploatacji samochodu.
WERSJE 500L
Wersjekm/h
0.9 TwinAir Turbo Natural Power
167(*)/ 163(**)
0.9 TwinAir Turbo 105 KM180
1.4 16V 95 KM178
1.4 16V 95 KM PRO178
1.4 16V 120 KM189
1.4 16V 120 KM LPG189
1.3 16V 85 KM Multijet165
1.3 16V 85 KM Multijet PRO165
1.3 16V 85 KM Multijet Dualogic164
1.3 16V 95 KM Multijet171
1.3 16V 95 KM Multijet PRO171
1.3 16V 95 KM Multijet Dualogic169
1.6 16V 105 KM Multijet181
1.6 16V 105 KM Multijet PRO181
1.6 16V 120 KM Multijet189
1.6 16V 120 KM Multijet PRO189
(*) Zasilanie benzyną
(**) Zasilanie metanem
