FIAT 500L 2018 Notice d'entretien (in French)

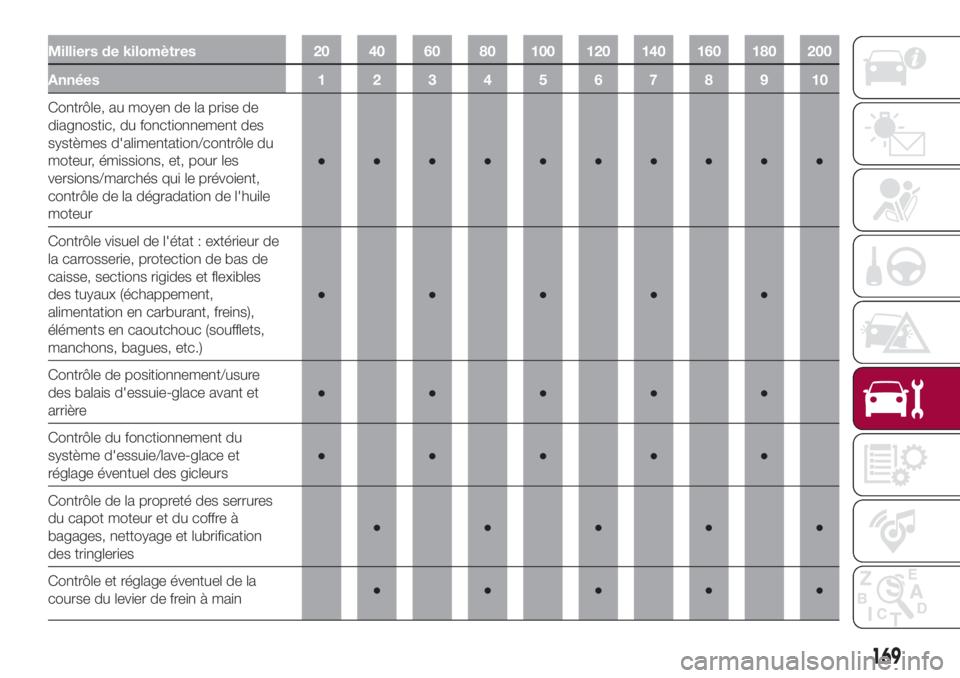

Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle, au moyen de la prise de
diagnostic, du fonctionnement des
systèmes d'alimentation/contrôle du
moteur, émissions, et, pour les
versions/marchés qui le prévoient,
contrôle de la dégradation de l'huile
moteur●●●●●●●●●●
Contrôle visuel de l'état : extérieur de
la carrosserie, protection de bas de
caisse, sections rigides et flexibles
des tuyaux (échappement,
alimentation en carburant, freins),
éléments en caoutchouc (soufflets,
manchons, bagues, etc.)●●●●●
Contrôle de positionnement/usure
des balais d'essuie-glace avant et
arrière●●●●●
Contrôle du fonctionnement du
système d'essuie/lave-glace et
réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures
du capot moteur et du coffre à
bagages, nettoyage et lubrification
des tringleries●●●●●
Contrôle et réglage éventuel de la
course du levier de frein à main●●●●●
169

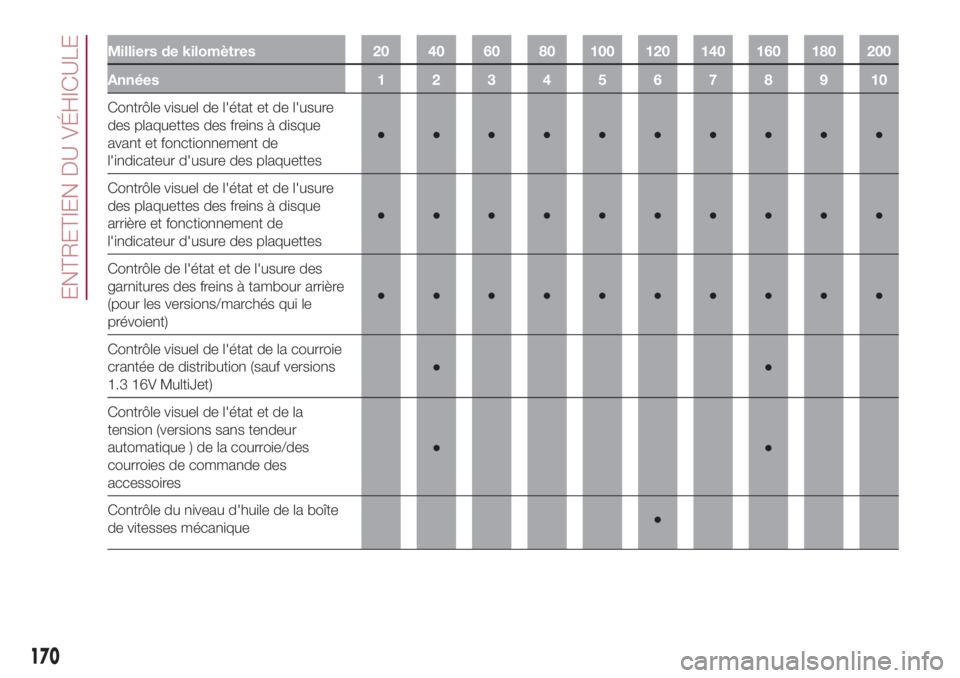

Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle visuel de l'état et de l'usure
des plaquettes des freins à disque
avant et fonctionnement de
l'indicateur d'usure des plaquettes●●●●●●●●●●
Contrôle visuel de l'état et de l'usure
des plaquettes des freins à disque
arrière et fonctionnement de
l'indicateur d'usure des plaquettes●●●●●●●●●●
Contrôle de l'état et de l'usure des
garnitures des freins à tambour arrière
(pour les versions/marchés qui le
prévoient)●●●●●●●●●●
Contrôle visuel de l'état de la courroie
crantée de distribution (sauf versions
1.3 16V MultiJet)●●
Contrôle visuel de l'état et de la
tension (versions sans tendeur
automatique ) de la courroie/des
courroies de commande des
accessoires●●
Contrôle du niveau d'huile de la boîte
de vitesses mécanique●
170
ENTRETIEN DU VÉHICULE

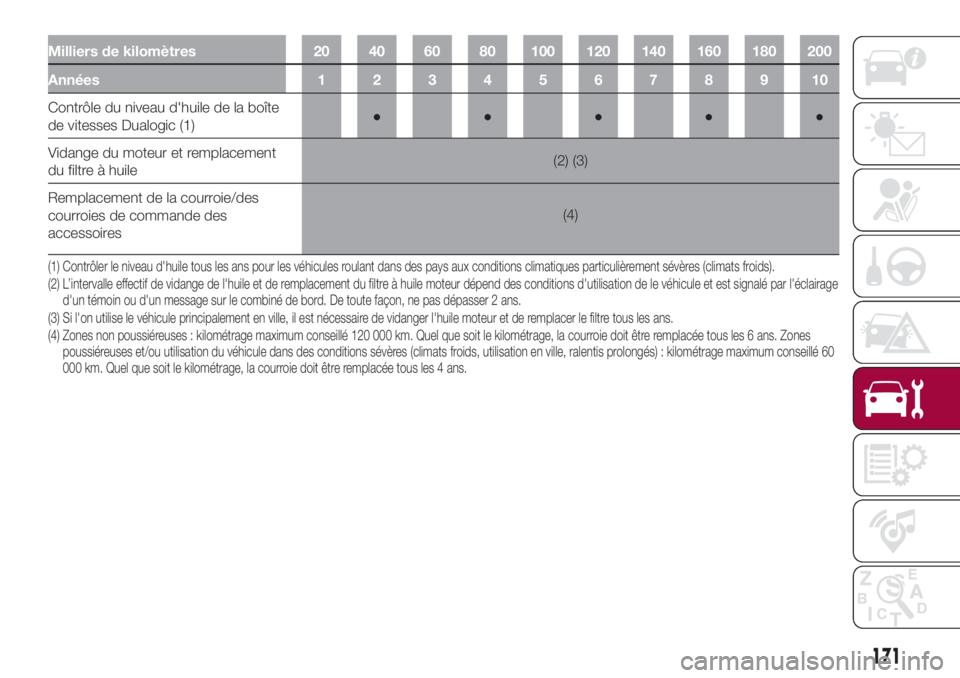

Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle du niveau d'huile de la boîte
de vitesses Dualogic (1)●●●●●
Vidange du moteur et remplacement
du filtre à huile(2) (3)
Remplacement de la courroie/des
courroies de commande des
accessoires(4)
(1) Contrôler le niveau d'huile tous les ans pour les véhicules roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
(2) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de le véhicule et est signalé par l'éclairage
d'un témoin ou d'un message sur le combiné de bord. De toute façon, ne pas dépasser 2 ans.
(3) Si l'on utilise le véhicule principalement en ville, il est nécessaire de vidanger l'huile moteur et de remplacer le filtre tous les ans.
(4) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. Zones
poussiéreuses et/ou utilisation du véhicule dans des conditions sévères (climats froids, utilisation en ville, ralentis prolongés) : kilométragemaximum conseillé 60
000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 4 ans.
171

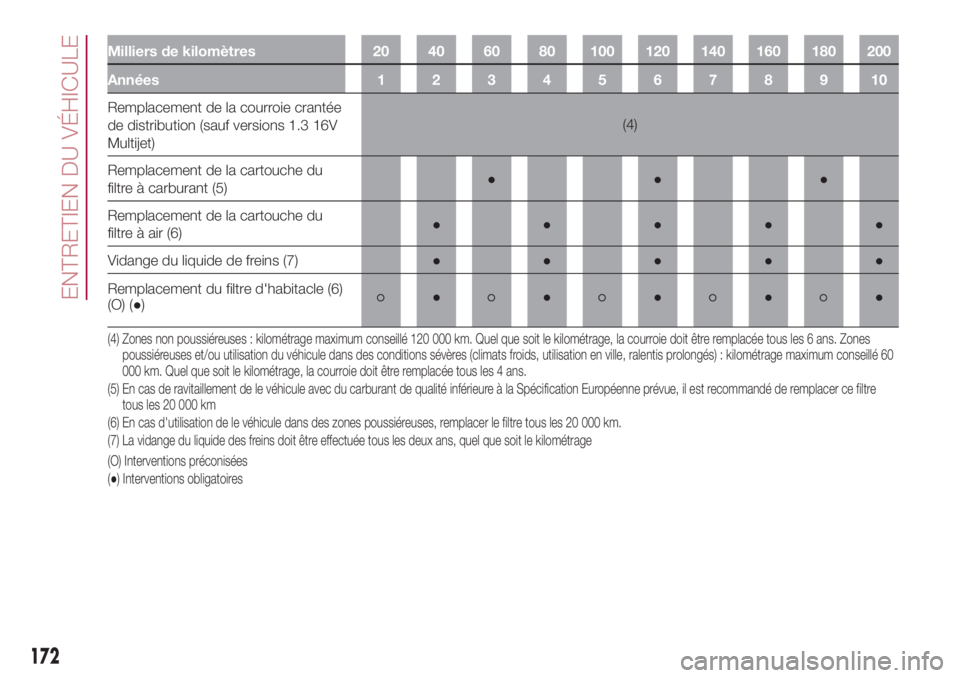

Milliers de kilomètres 20 40 60 80 100 120 140 160 180 200
Années12345678910
Remplacement de la courroie crantée
de distribution (sauf versions 1.3 16V
Multijet)(4)
Remplacement de la cartouche du
filtre à carburant (5)●●●
Remplacement de la cartouche du
filtre à air (6)●●●●●
Vidange du liquide de freins (7)●●●●●
Remplacement du filtre d'habitacle (6)
(O) (●)
●●●●●
(4) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. Zones
poussiéreuses et/ou utilisation du véhicule dans des conditions sévères (climats froids, utilisation en ville, ralentis prolongés) : kilométragemaximum conseillé 60
000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 4 ans.
(5) En cas de ravitaillement de le véhicule avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est recommandé de remplacer ce filtre
tous les 20 000 km
(6) En cas d'utilisation de le véhicule dans des zones poussiéreuses, remplacer le filtre tous les 20 000 km.
(7) La vidange du liquide des freins doit être effectuée tous les deux ans, quel que soit le kilométrage
(O) Interventions préconisées
(●) Interventions obligatoires
172
ENTRETIEN DU VÉHICULE

COMPARTIMENT MOTEUR.
CONTRÔLE DES NIVEAUX
149) 150) 151)69)

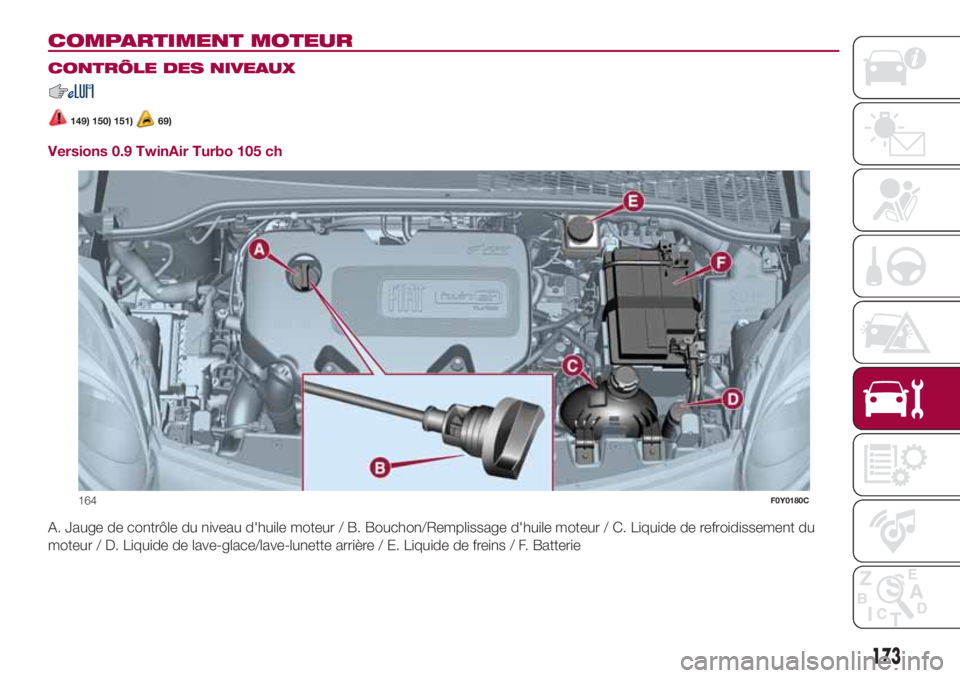

Versions 0.9 TwinAir Turbo 105 ch
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
164F0Y0180C
173

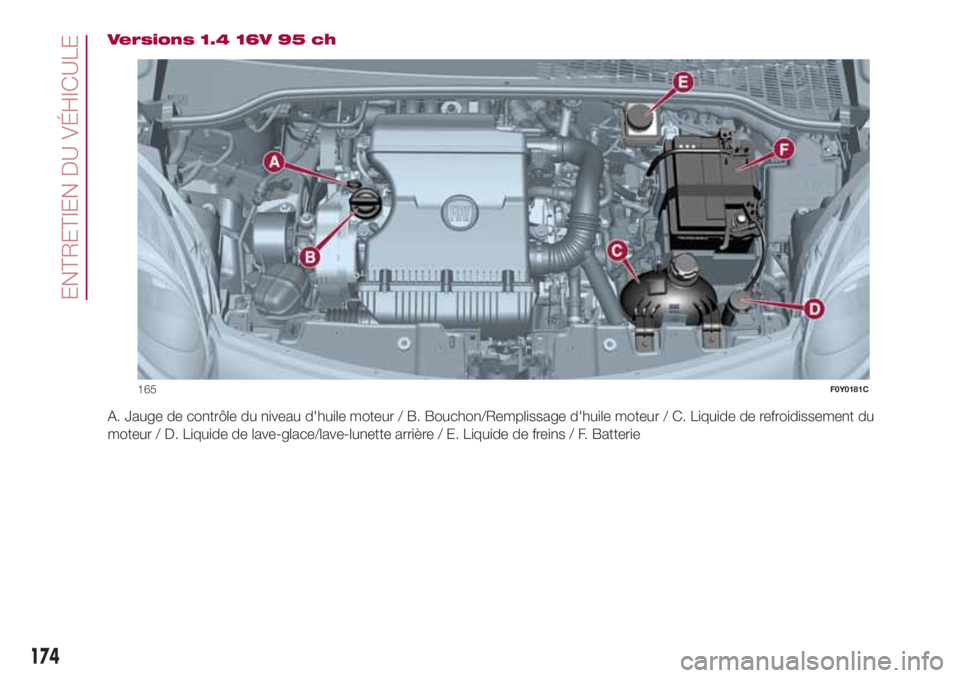

Versions 1.4 16V 95 ch
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
165F0Y0181C
174
ENTRETIEN DU VÉHICULE

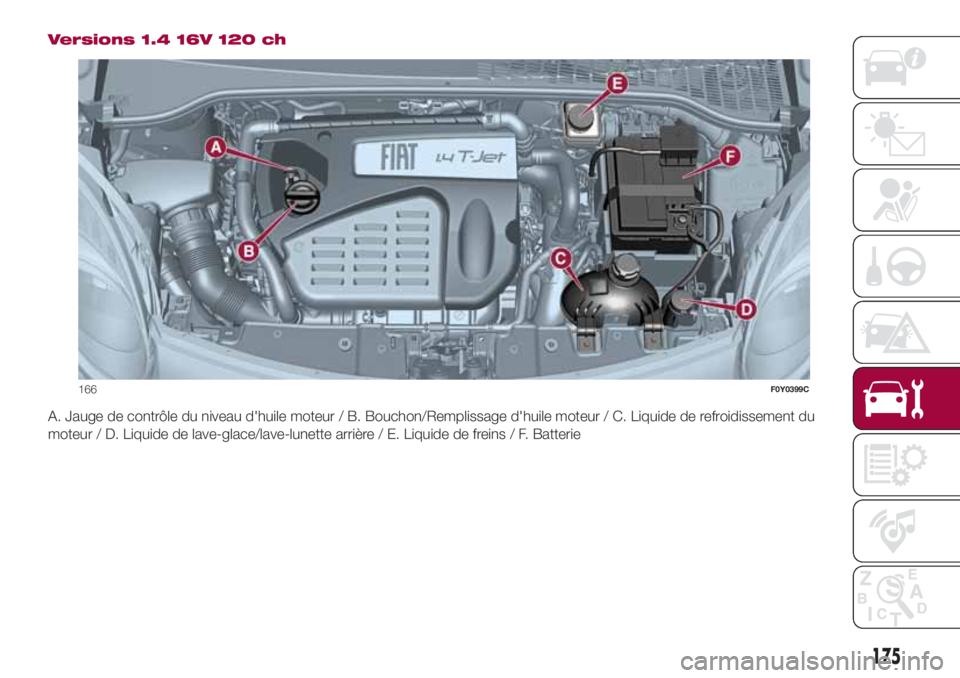

Versions 1.4 16V 120 ch
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
166F0Y0399C
175

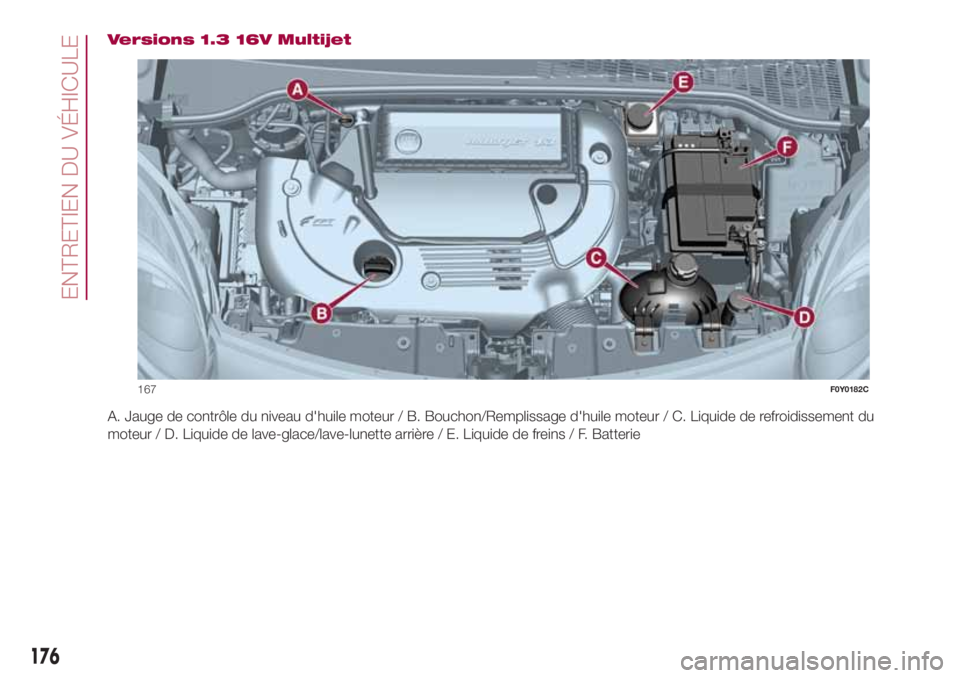

Versions 1.3 16V Multijet
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
167F0Y0182C
176
ENTRETIEN DU VÉHICULE

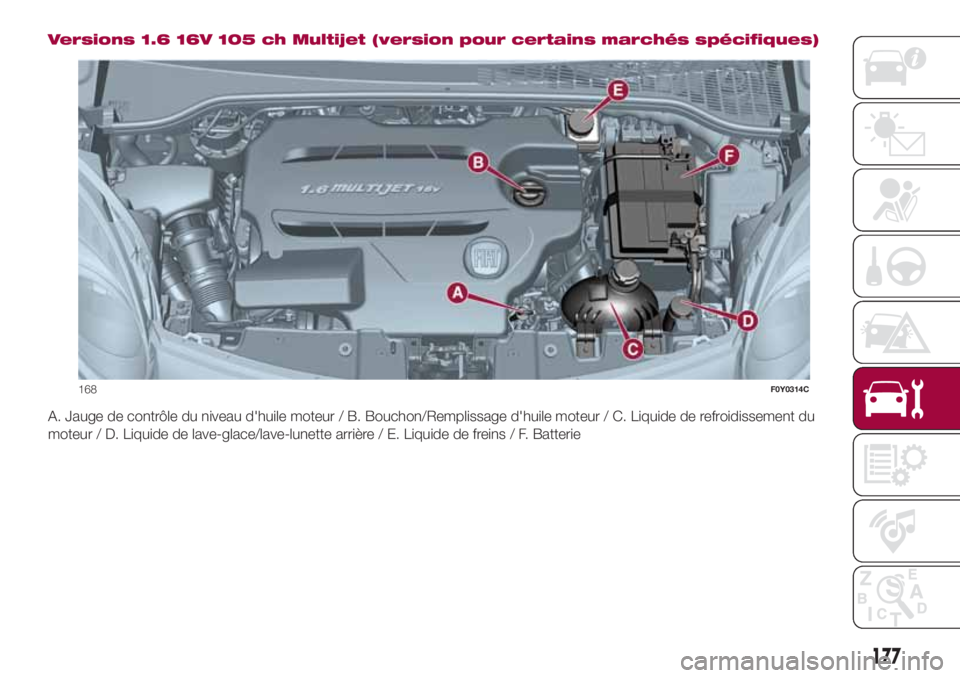

Versions 1.6 16V 105 ch Multijet (version pour certains marchés spécifiques)
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
168F0Y0314C
177

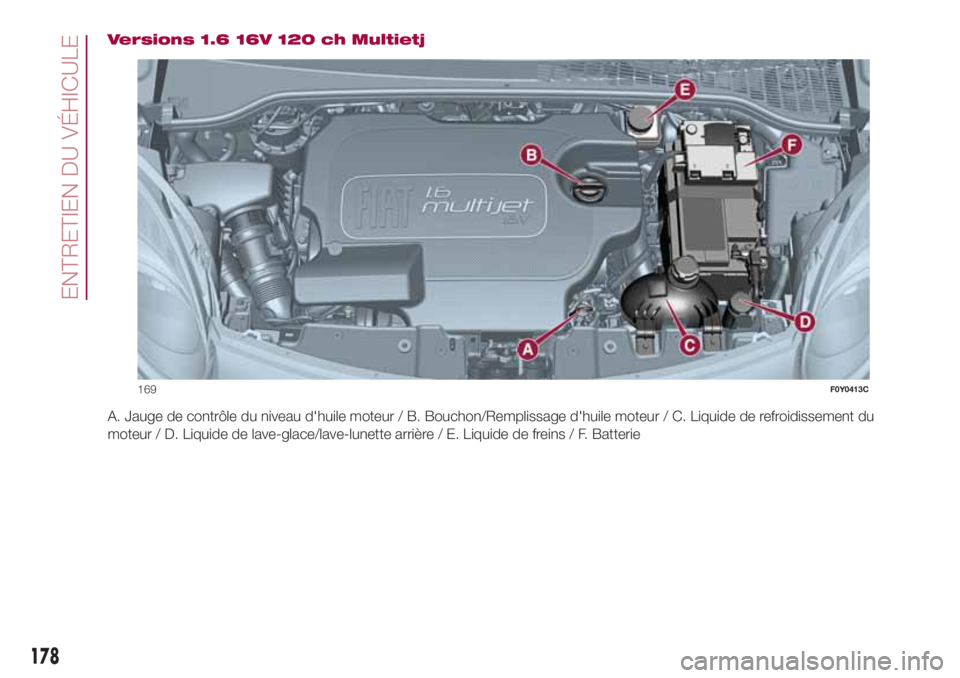

Versions 1.6 16V 120 ch Multietj
A. Jauge de contrôle du niveau d'huile moteur / B. Bouchon/Remplissage d'huile moteur / C. Liquide de refroidissement du
moteur / D. Liquide de lave-glace/lave-lunette arrière / E. Liquide de freins / F. Batterie
169F0Y0413C
178
