FIAT 500L 2018 Notice d'entretien (in French)

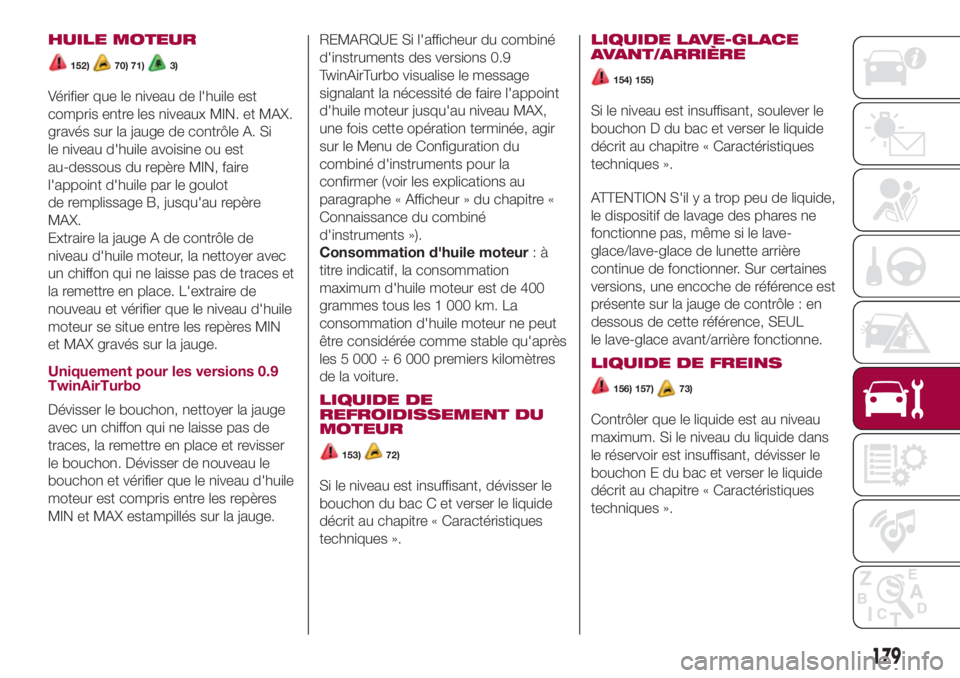

HUILE MOTEUR
152)70) 71)3)
Vérifier que le niveau de l'huile est
compris entre les niveaux MIN. et MAX.
gravés sur la jauge de contrôle A. Si
le niveau d'huile avoisine ou est
au-dessous du repère MIN, faire
l'appoint d'huile par le goulot
de remplissage B, jusqu'au repère
MAX.
Extraire la jauge A de contrôle de
niveau d'huile moteur, la nettoyer avec
un chiffon qui ne laisse pas de traces et
la remettre en place. L'extraire de
nouveau et vérifier que le niveau d'huile
moteur se situe entre les repères MIN
et MAX gravés sur la jauge.
Uniquement pour les versions 0.9
TwinAirTurbo
Dévisser le bouchon, nettoyer la jauge
avec un chiffon qui ne laisse pas de
traces, la remettre en place et revisser
le bouchon. Dévisser de nouveau le
bouchon et vérifier que le niveau d'huile
moteur est compris entre les repères
MIN et MAX estampillés sur la jauge.REMARQUE Si l'afficheur du combiné
d'instruments des versions 0.9
TwinAirTurbo visualise le message
signalant la nécessité de faire l'appoint
d'huile moteur jusqu'au niveau MAX,
une fois cette opération terminée, agir
sur le Menu de Configuration du
combiné d'instruments pour la
confirmer (voir les explications au
paragraphe « Afficheur » du chapitre «
Connaissance du combiné
d'instruments »).
Consommation d'huile moteur:à
titre indicatif, la consommation
maximum d'huile moteur est de 400
grammes tous les 1 000 km. La
consommation d'huile moteur ne peut
être considérée comme stable qu'après
les 5 000 ÷ 6 000 premiers kilomètres
de la voiture.
LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR
153)72)
Si le niveau est insuffisant, dévisser le
bouchon du bac C et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».LIQUIDE LAVE-GLACE
AVANT/ARRIÈRE
154) 155)
Si le niveau est insuffisant, soulever le
bouchon D du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
ATTENTION S'ilyatroppeudeliquide,
le dispositif de lavage des phares ne
fonctionne pas, même si le lave-
glace/lave-glace de lunette arrière
continue de fonctionner. Sur certaines
versions, une encoche de référence est
présente sur la jauge de contrôle : en
dessous de cette référence, SEUL
le lave-glace avant/arrière fonctionne.
LIQUIDE DE FREINS
156) 157)73)
Contrôler que le liquide est au niveau
maximum. Si le niveau du liquide dans
le réservoir est insuffisant, dévisser le
bouchon E du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
179

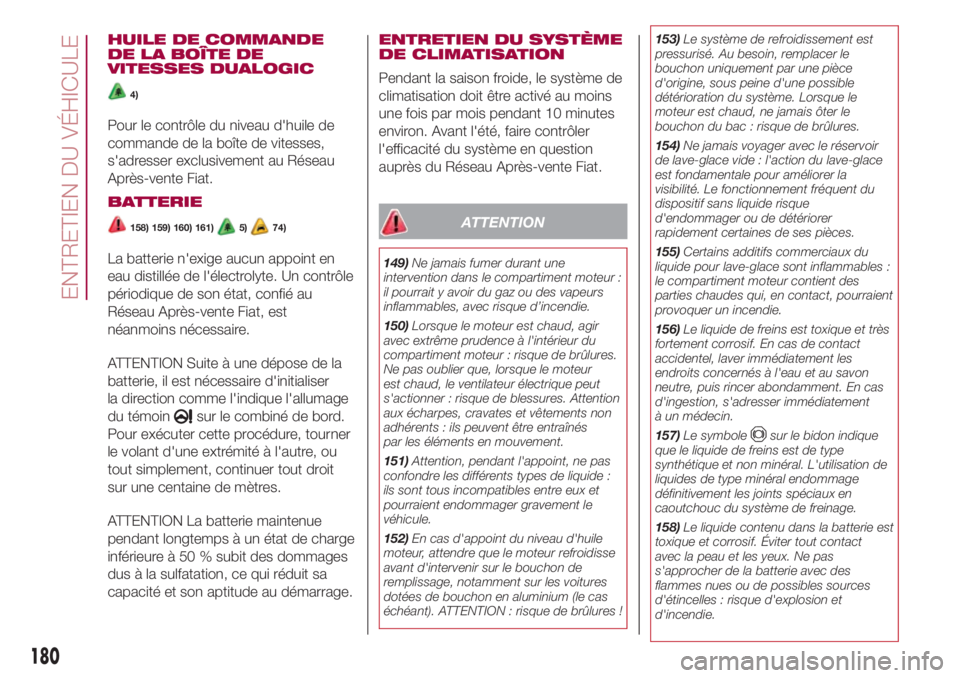

HUILE DE COMMANDE
DE LA BOÎTE DE
VITESSES DUALOGIC
4)
Pour le contrôle du niveau d'huile de
commande de la boîte de vitesses,
s'adresser exclusivement au Réseau
Après-vente Fiat.
BATTERIE
158) 159) 160) 161)5)74)
La batterie n'exige aucun appoint en
eau distillée de l'électrolyte. Un contrôle
périodique de son état, confié au
Réseau Après-vente Fiat, est
néanmoins nécessaire.
ATTENTION Suite à une dépose de la
batterie, il est nécessaire d'initialiser
la direction comme l'indique l'allumage
du témoin
sur le combiné de bord.
Pour exécuter cette procédure, tourner
le volant d'une extrémité à l'autre, ou
tout simplement, continuer tout droit
sur une centaine de mètres.
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieure à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.ENTRETIEN DU SYSTÈME
DE CLIMATISATION
Pendant la saison froide, le système de
climatisation doit être activé au moins
une fois par mois pendant 10 minutes
environ. Avant l'été, faire contrôler
l'efficacité du système en question
auprès du Réseau Après-vente Fiat.
ATTENTION
149)Ne jamais fumer durant une
intervention dans le compartiment moteur :
il pourrait y avoir du gaz ou des vapeurs
inflammables, avec risque d’incendie.
150)Lorsque le moteur est chaud, agir
avec extrême prudence à l'intérieur du
compartiment moteur : risque de brûlures.
Ne pas oublier que, lorsque le moteur
est chaud, le ventilateur électrique peut
s'actionner : risque de blessures. Attention
aux écharpes, cravates et vêtements non
adhérents : ils peuvent être entraînés
par les éléments en mouvement.
151)Attention, pendant l'appoint, ne pas
confondre les différents types de liquide :
ils sont tous incompatibles entre eux et
pourraient endommager gravement le
véhicule.
152)En cas d'appoint du niveau d'huile
moteur, attendre que le moteur refroidisse
avant d'intervenir sur le bouchon de
remplissage, notamment sur les voitures
dotées de bouchon en aluminium (le cas
échéant). ATTENTION : risque de brûlures !153)Le système de refroidissement est
pressurisé. Au besoin, remplacer le
bouchon uniquement par une pièce
d'origine, sous peine d'une possible
détérioration du système. Lorsque le
moteur est chaud, ne jamais ôter le
bouchon du bac : risque de brûlures.
154)Ne jamais voyager avec le réservoir
de lave-glace vide : l'action du lave-glace
est fondamentale pour améliorer la
visibilité. Le fonctionnement fréquent du
dispositif sans liquide risque
d'endommager ou de détériorer
rapidement certaines de ses pièces.
155)Certains additifs commerciaux du
liquide pour lave-glace sont inflammables :
le compartiment moteur contient des
parties chaudes qui, en contact, pourraient
provoquer un incendie.
156)Le liquide de freins est toxique et très
fortement corrosif. En cas de contact
accidentel, laver immédiatement les
endroits concernés à l'eau et au savon
neutre, puis rincer abondamment. En cas
d'ingestion, s'adresser immédiatement
à un médecin.
157)Le symbole
sur le bidon indique
que le liquide de freins est de type
synthétique et non minéral. L'utilisation de
liquides de type minéral endommage
définitivement les joints spéciaux en
caoutchouc du système de freinage.
158)Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact
avec la peau et les yeux. Ne pas
s'approcher de la batterie avec des
flammes nues ou de possibles sources
d'étincelles : risque d'explosion et
d'incendie.
180
ENTRETIEN DU VÉHICULE

159)Le fonctionnement avec un niveau de
liquide trop bas endommage
irréparablement la batterie et peut même la
faire exploser.
160)Si la voiture doit rester immobilisée
longtemps dans des conditions de froid
intense, démonter la batterie et la
transporter dans un lieu chauffé, pour
éviter qu'elle ne gèle.
161)Lorsqu'il faut intervenir sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet.
ATTENTION
69)Attention, pendant les opérations
d'appoint, ne pas confondre les différents
types de liquides : ils sont tous
incompatibles entre eux ! Faire l'appoint
avec un liquide inadapté pourrait
endommager gravement la voiture.
70)Le niveau d'huile ne doit jamais
dépasser le repère MAX.
71)Ne pas faire l'appoint avec une huile
ayant des caractéristiques différentes
de celle qui est déjà dans le moteur.
72)Le circuit de refroidissement du moteur
contient du fluide de protection antigel
PARAFLU
UP; pour faire d'éventuels
appoints, utiliser un fluide du même type.
Le fluide PARAFLU
UPne peut être mélangé
avec aucun autre fluide antigel. En cas
d'appoint avec un produit non adapté,
éviter absolument de démarrer le moteur et
s'adresser au Réseau Après-vente Fiat.73)Veiller à ce que le liquide de freins, qui
est très corrosif, ne vienne au contact
avec les parties peintes. Si ceci venait à se
produire, laver immédiatement à l'eau.
74)Le mauvais montage d'accessoires
électriques et électroniques peut provoquer
des dommages graves à la voiture. Si on
souhaite installer des accessoires (par
ex. antivol, radiotéléphone, etc.) après
l'achat de la voiture, s'adresser au Réseau
Après-vente Fiat, qui est en mesure de
conseiller les dispositifs les plus adaptés et
surtout d'évaluer s'il est nécessaire
d'utiliser une batterie d'une capacité plus
importante.

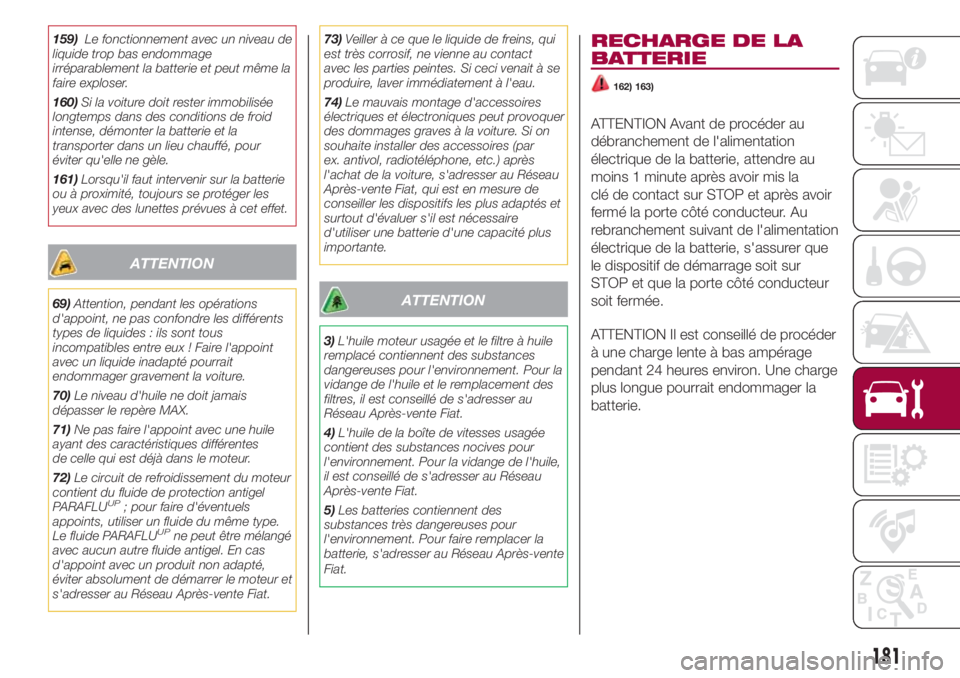

ATTENTION
3)L'huile moteur usagée et le filtre à huile
remplacé contiennent des substances
dangereuses pour l'environnement. Pour la
vidange de l'huile et le remplacement des
filtres, il est conseillé de s'adresser au
Réseau Après-vente Fiat.
4)L'huile de la boîte de vitesses usagée
contient des substances nocives pour
l'environnement. Pour la vidange de l'huile,
il est conseillé de s'adresser au Réseau
Après-vente Fiat.
5)Les batteries contiennent des
substances très dangereuses pour
l'environnement. Pour faire remplacer la
batterie, s'adresser au Réseau Après-vente
Fiat.
RECHARGE DE LA
BATTERIE
162) 163)
ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir mis la
clé de contact sur STOP et après avoir
fermé la porte côté conducteur. Au
rebranchement suivant de l'alimentation
électrique de la batterie, s'assurer que
le dispositif de démarrage soit sur
STOP et que la porte côté conducteur
soit fermée.
ATTENTION Il est conseillé de procéder
à une charge lente à bas ampérage
pendant 24 heures environ. Une charge
plus longue pourrait endommager la
batterie.
181

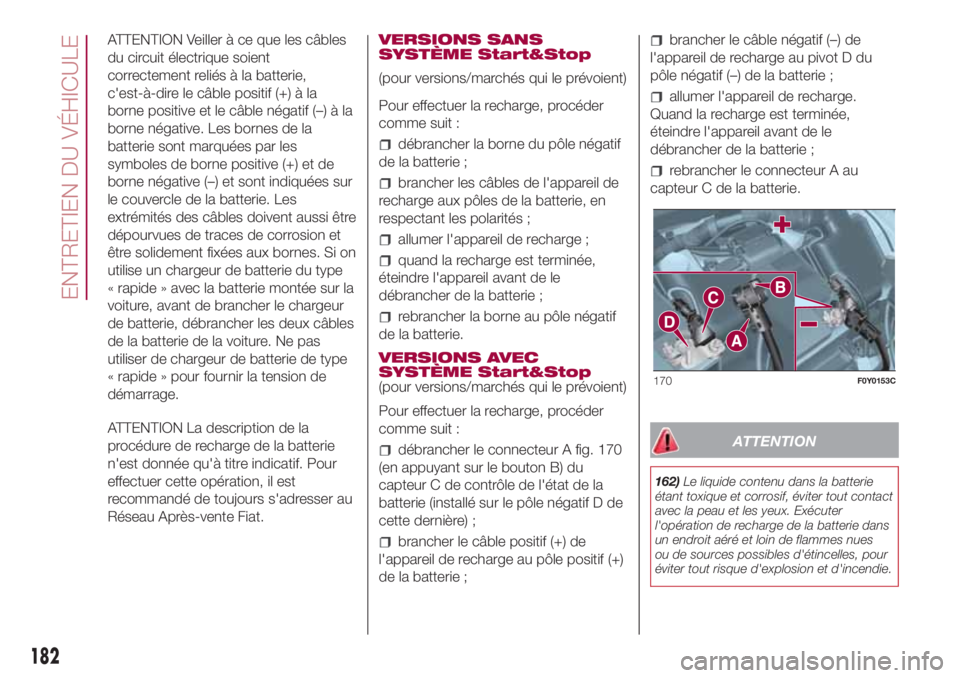

ATTENTION Veiller à ce que les câbles
du circuit électrique soient
correctement reliés à la batterie,
c'est-à-dire le câble positif (+) à la
borne positive et le câble négatif (–) à la
borne négative. Les bornes de la
batterie sont marquées par les
symboles de borne positive (+) et de
borne négative (–) et sont indiquées sur
le couvercle de la batterie. Les
extrémités des câbles doivent aussi être
dépourvues de traces de corrosion et
être solidement fixées aux bornes. Si on
utilise un chargeur de batterie du type
« rapide » avec la batterie montée sur la
voiture, avant de brancher le chargeur
de batterie, débrancher les deux câbles
de la batterie de la voiture. Ne pas
utiliser de chargeur de batterie de type
« rapide » pour fournir la tension de
démarrage.
ATTENTION La description de la
procédure de recharge de la batterie
n'est donnée qu'à titre indicatif. Pour
effectuer cette opération, il est
recommandé de toujours s'adresser au
Réseau Après-vente Fiat.VERSIONS SANS
SYSTÈME Start&Stop
(pour versions/marchés qui le prévoient)
Pour effectuer la recharge, procéder
comme suit :
débrancher la borne du pôle négatif
de la batterie ;
brancher les câbles de l'appareil de
recharge aux pôles de la batterie, en
respectant les polarités ;
allumer l'appareil de recharge ;
quand la recharge est terminée,
éteindre l'appareil avant de le
débrancher de la batterie ;
rebrancher la borne au pôle négatif
de la batterie.
VERSIONS AVEC
SYSTÈME Start&Stop
(pour versions/marchés qui le prévoient)
Pour effectuer la recharge, procéder
comme suit :
débrancher le connecteur A fig. 170
(en appuyant sur le bouton B) du
capteur C de contrôle de l'état de la
batterie (installé sur le pôle négatif D de
cette dernière) ;
brancher le câble positif (+) de
l'appareil de recharge au pôle positif (+)
de la batterie ;
brancher le câble négatif (–) de
l'appareil de recharge au pivot D du
pôle négatif (–) de la batterie ;
allumer l'appareil de recharge.
Quand la recharge est terminée,
éteindre l'appareil avant de le
débrancher de la batterie ;
rebrancher le connecteur A au
capteur C de la batterie.
ATTENTION
162)Le liquide contenu dans la batterie
étant toxique et corrosif, éviter tout contact
avec la peau et les yeux. Exécuter
l'opération de recharge de la batterie dans
un endroit aéré et loin de flammes nues
ou de sources possibles d'étincelles, pour
éviter tout risque d'explosion et d'incendie.
170F0Y0153C
182
ENTRETIEN DU VÉHICULE

163)Ne pas essayer de recharger une
batterie gelée : il faut d’abord la dégeler,
autrement ilyaunrisque d’explosion.
En cas de congélation, il faut faire contrôler
la batterie par du personnel spécialisé
avant la recharge pour vérifier que les
éléments internes n'aient pas été
endommagés, ni le boîtier fissuré, ce qui
pourrait provoquer l'écoulement d'acide

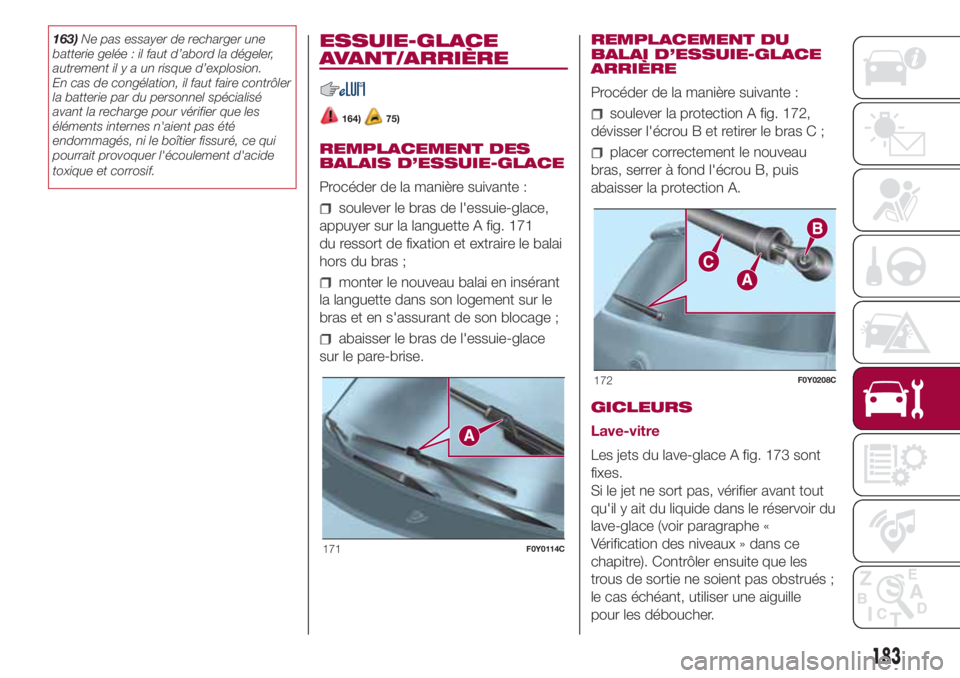

toxique et corrosif.ESSUIE-GLACE
AVANT/ARRIÈRE
164)75)
REMPLACEMENT DES
BALAIS D’ESSUIE-GLACE
Procéder de la manière suivante :
soulever le bras de l'essuie-glace,
appuyer sur la languette A fig. 171
du ressort de fixation et extraire le balai
hors du bras ;
monter le nouveau balai en insérant
la languette dans son logement sur le
bras et en s'assurant de son blocage ;
abaisser le bras de l'essuie-glace
sur le pare-brise.REMPLACEMENT DU
BALAI D’ESSUIE-GLACE
ARRIÈRE
Procéder de la manière suivante :
soulever la protection A fig. 172,
dévisser l'écrou B et retirer le bras C ;
placer correctement le nouveau
bras, serrer à fond l'écrou B, puis
abaisser la protection A.
GICLEURS
Lave-vitre
Les jets du lave-glace A fig. 173 sont
fixes.
Si le jet ne sort pas, vérifier avant tout
qu'il y ait du liquide dans le réservoir du
lave-glace (voir paragraphe «
Vérification des niveaux » dans ce
chapitre). Contrôler ensuite que les
trous de sortie ne soient pas obstrués ;
le cas échéant, utiliser une aiguille
pour les déboucher.
171F0Y0114C
172F0Y0208C
183

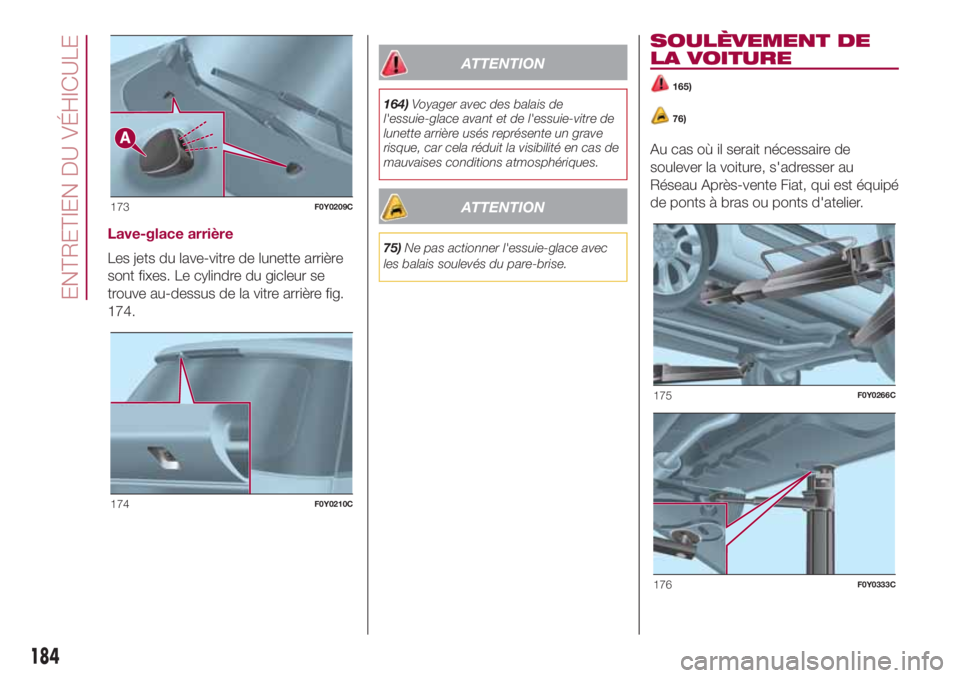

Lave-glace arrière
Les jets du lave-vitre de lunette arrière
sont fixes. Le cylindre du gicleur se
trouve au-dessus de la vitre arrière fig.
174.
ATTENTION
164)Voyager avec des balais de
l'essuie-glace avant et de l'essuie-vitre de
lunette arrière usés représente un grave
risque, car cela réduit la visibilité en cas de
mauvaises conditions atmosphériques.
ATTENTION
75)Ne pas actionner l'essuie-glace avec
les balais soulevés du pare-brise.
SOULÈVEMENT DE
LA VOITURE
165)
76)
Au cas où il serait nécessaire de
soulever la voiture, s'adresser au
Réseau Après-vente Fiat, qui est équipé
de ponts à bras ou ponts d'atelier.
173F0Y0209C
174F0Y0210C
175F0Y0266C
176F0Y0333C
184
ENTRETIEN DU VÉHICULE

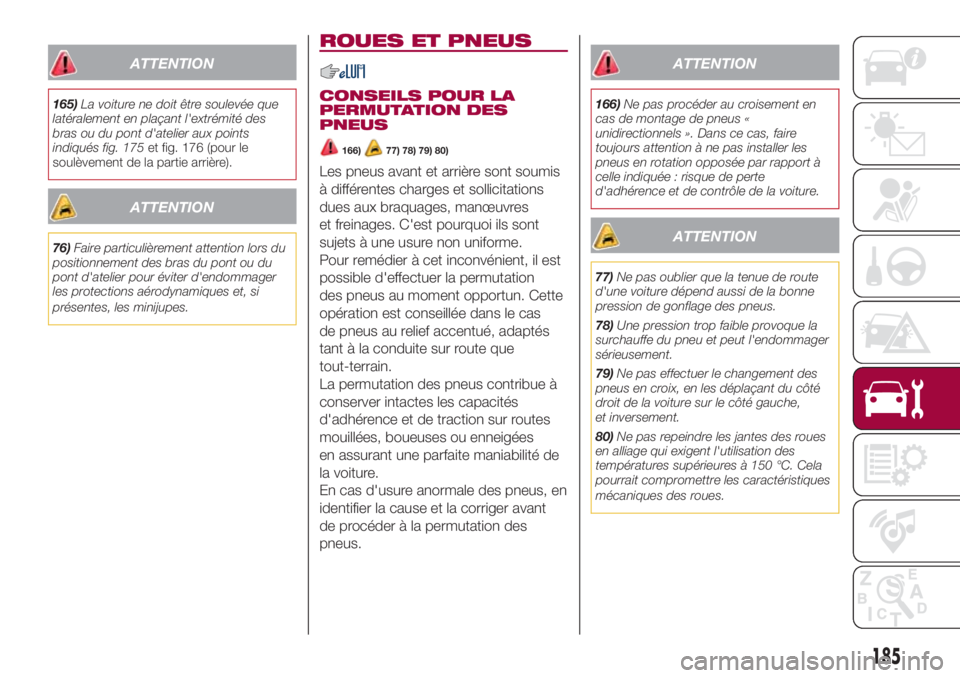

ATTENTION
165)La voiture ne doit être soulevée que
latéralement en plaçant l'extrémité des
bras ou du pont d'atelier aux points
indiqués fig. 175et fig. 176 (pour le
soulèvement de la partie arrière).
ATTENTION
76)Faire particulièrement attention lors du
positionnement des bras du pont ou du
pont d'atelier pour éviter d'endommager
les protections aérodynamiques et, si
présentes, les minijupes.
ROUES ET PNEUS
CONSEILS POUR LA
PERMUTATION DES
PNEUS
166)77) 78) 79) 80)
Les pneus avant et arrière sont soumis
à différentes charges et sollicitations
dues aux braquages, manœuvres
et freinages. C'est pourquoi ils sont
sujets à une usure non uniforme.
Pour remédier à cet inconvénient, il est
possible d'effectuer la permutation
des pneus au moment opportun. Cette
opération est conseillée dans le cas
de pneus au relief accentué, adaptés
tant à la conduite sur route que
tout-terrain.
La permutation des pneus contribue à
conserver intactes les capacités
d'adhérence et de traction sur routes
mouillées, boueuses ou enneigées
en assurant une parfaite maniabilité de
la voiture.
En cas d'usure anormale des pneus, en
identifier la cause et la corriger avant
de procéder à la permutation des
pneus.
ATTENTION
166)Ne pas procéder au croisement en
cas de montage de pneus «
unidirectionnels ». Dans ce cas, faire
toujours attention à ne pas installer les
pneus en rotation opposée par rapport à
celle indiquée : risque de perte
d'adhérence et de contrôle de la voiture.
ATTENTION
77)Ne pas oublier que la tenue de route
d'une voiture dépend aussi de la bonne
pression de gonflage des pneus.
78)Une pression trop faible provoque la
surchauffe du pneu et peut l'endommager
sérieusement.
79)Ne pas effectuer le changement des
pneus en croix, en les déplaçant du côté
droit de la voiture sur le côté gauche,
et inversement.
80)Ne pas repeindre les jantes des roues
en alliage qui exigent l'utilisation des
températures supérieures à 150 °C. Cela
pourrait compromettre les caractéristiques
mécaniques des roues.
185

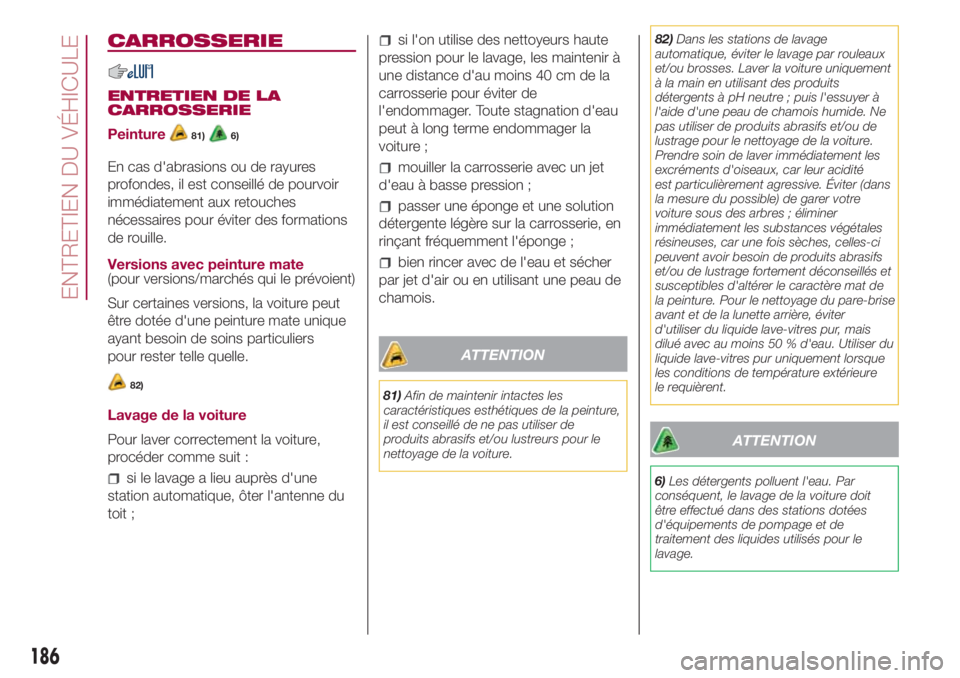

CARROSSERIE
ENTRETIEN DE LA
CARROSSERIE
Peinture
81)6)
En cas d'abrasions ou de rayures
profondes, il est conseillé de pourvoir
immédiatement aux retouches
nécessaires pour éviter des formations
de rouille.
Versions avec peinture mate
(pour versions/marchés qui le prévoient)
Sur certaines versions, la voiture peut
être dotée d'une peinture mate unique
ayant besoin de soins particuliers
pour rester telle quelle.
82)
Lavage de la voiture
Pour laver correctement la voiture,
procéder comme suit :
si le lavage a lieu auprès d'une
station automatique, ôter l'antenne du
toit ;
si l'on utilise des nettoyeurs haute
pression pour le lavage, les maintenir à
une distance d'au moins 40 cm de la
carrosserie pour éviter de
l'endommager. Toute stagnation d'eau
peut à long terme endommager la
voiture ;
mouiller la carrosserie avec un jet
d'eau à basse pression ;
passer une éponge et une solution
détergente légère sur la carrosserie, en
rinçant fréquemment l'éponge ;
bien rincer avec de l'eau et sécher
par jet d'air ou en utilisant une peau de
chamois.
ATTENTION
81)Afin de maintenir intactes les
caractéristiques esthétiques de la peinture,
il est conseillé de ne pas utiliser de
produits abrasifs et/ou lustreurs pour le
nettoyage de la voiture.82)Dans les stations de lavage
automatique, éviter le lavage par rouleaux
et/ou brosses. Laver la voiture uniquement
à la main en utilisant des produits
détergents à pH neutre ; puis l'essuyer à
l'aide d'une peau de chamois humide. Ne
pas utiliser de produits abrasifs et/ou de
lustrage pour le nettoyage de la voiture.
Prendre soin de laver immédiatement les
excréments d'oiseaux, car leur acidité
est particulièrement agressive. Éviter (dans
la mesure du possible) de garer votre
voiture sous des arbres ; éliminer
immédiatement les substances végétales
résineuses, car une fois sèches, celles-ci
peuvent avoir besoin de produits abrasifs
et/ou de lustrage fortement déconseillés et
susceptibles d'altérer le caractère mat de
la peinture. Pour le nettoyage du pare-brise
avant et de la lunette arrière, éviter
d'utiliser du liquide lave-vitres pur, mais
dilué avec au moins 50 % d'eau. Utiliser du
liquide lave-vitres pur uniquement lorsque
les conditions de température extérieure
le requièrent.
ATTENTION
6)Les détergents polluent l'eau. Par
conséquent, le lavage de la voiture doit
être effectué dans des stations dotées
d'équipements de pompage et de
traitement des liquides utilisés pour le
lavage.
186
ENTRETIEN DU VÉHICULE

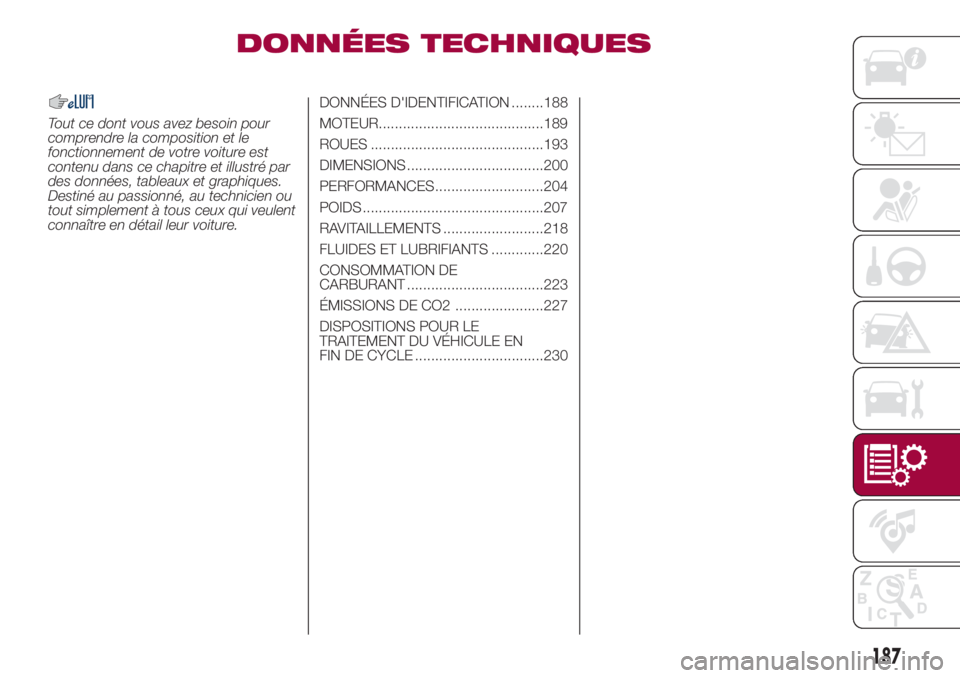

DONNÉES TECHNIQUES
Tout ce dont vous avez besoin pour
comprendre la composition et le
fonctionnement de votre voiture est
contenu dans ce chapitre et illustré par
des données, tableaux et graphiques.
Destiné au passionné, au technicien ou
tout simplement à tous ceux qui veulent
connaître en détail leur voiture.DONNÉES D'IDENTIFICATION ........188
MOTEUR.........................................189
ROUES ...........................................193
DIMENSIONS ..................................200
PERFORMANCES...........................204
POIDS .............................................207
RAVITAILLEMENTS .........................218
FLUIDES ET LUBRIFIANTS .............220
CONSOMMATION DE
CARBURANT ..................................223
ÉMISSIONS DE CO2 ......................227
DISPOSITIONS POUR LE
TRAITEMENT DU VÉHICULE EN
FIN DE CYCLE ................................230
187

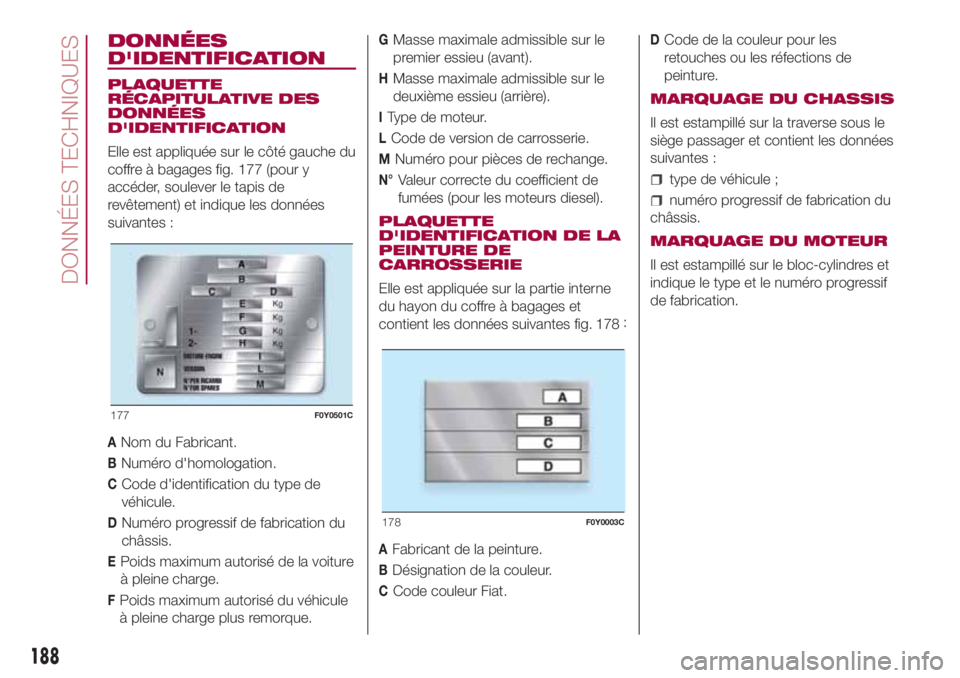

DONNÉES
D'IDENTIFICATION
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle est appliquée sur le côté gauche du
coffre à bagages fig. 177 (pour y
accéder, soulever le tapis de
revêtement) et indique les données
suivantes :
ANom du Fabricant.
BNuméro d'homologation.
CCode d'identification du type de
véhicule.
DNuméro progressif de fabrication du
châssis.
EPoids maximum autorisé de la voiture
à pleine charge.
FPoids maximum autorisé du véhicule
à pleine charge plus remorque.
GMasse maximale admissible sur le
premier essieu (avant).
HMasse maximale admissible sur le
deuxième essieu (arrière).
IType de moteur.
LCode de version de carrosserie.
MNuméro pour pièces de rechange.
N°Valeur correcte du coefficient de
fumées (pour les moteurs diesel).
PLAQUETTE
D'IDENTIFICATION DE LA
PEINTURE DE
CARROSSERIE
Elle est appliquée sur la partie interne
du hayon du coffre à bagages et
contient les données suivantes fig. 178:
AFabricant de la peinture.
BDésignation de la couleur.
CCode couleur Fiat.
DCode de la couleur pour les
retouches ou les réfections de
peinture.
MARQUAGE DU CHASSIS
Il est estampillé sur la traverse sous le
siège passager et contient les données
suivantes :
type de véhicule ;
numéro progressif de fabrication du
châssis.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
177F0Y0501C
178F0Y0003C
188
DONNÉES TECHNIQUES
