FIAT 500L 2018 Návod k použití a údržbě (in Czech)

NOUZOVÉ
STARTOVÁNÍ
Pokud je baterie vybitá, lze motor
nouzově nastartovat pomocí kabelů a
baterie z jiného vozidla nebo pomocné
baterie. Ve všech případech je nutno
použít baterii se stejnou nebo o něco
málo vyšší kapacitou než vybitá baterie.
UPOZORNĚNÍ
Při používání přenosné baterie
postupujte podle pokynů a dodržte
opatření stanovená jejím výrobcem.
Přenosnou baterii ani jiný externí
napájecí zdroj nepoužívejte s napětím
vyšším než 12V: mohla by se poškodit
baterie, spouštěč, alternátor nebo
elektrický rozvod vozidla.
Nepokoušejte se o nouzové startování,
je-li baterie zamrzlá. Baterie by mohla
prasknout či vybuchnout!
STARTOVÁNÍ S
POMOCNOU BATERIÍ
140) 141) 142) 143)67) 68)
UPOZORNĚNÍ Plusová svorka (+)
baterie je umístěna pod krytem. Pro
přístup k plusové svorce zvedněte kryt.Postupujte takto:
zatáhněte parkovací brzdu,
přestavte řadicí páku převodovky
Dualogic na polohu P (parkování); u
verzí s manuální převodovkou zařaďte
neutrál a přepněte zapalování na STOP;
vypněte všechny ostatní elektrické
spotřebiče ve vozidle;
pokud startujete nouzově baterií z
jiného vozidla, zaparkujte své vozidlo na
dosah startovacích kabelů, zapněte
parkovací brzdu a ujistěte se, že je
zapalování vypnuté.
UPOZORNĚNÍ Zajistěte, aby se vozidla
navzájem nedotýkala, protože by mohl
vzniknout ukostřovací spoj s rizikem
vážného úrazů osob, které se případně
pohybují v blízkosti.
UPOZORNĚNÍ Nesmíte přímo propojit
minusové svorky obou baterií: případné
jiskry by mohly zapálit výbušný plyn,
který by mohl uniknout z baterie. Je-li
pomocná baterie nainstalovaná ve
druhém vozidle, je třeba zabránit tomu,
aby mezi tímto vozidlem a vozidlem s
vybitou baterií došlo k náhodnému
kontaktu kovových částí.NOUZOVÉ STARTOVÁNÍ
UPOZORNĚNÍ Nesprávným
provedením níže uvedeného postupu
lze způsobit vážné zranění osob nebo
poškodit dobíjecí soustavu jednoho
vozidla nebo obou dvou vozidel.
Dodržte pečlivě níže uvedený postup:
Připojení kabelů
Při nouzovém startování motoru
postupujte takto:
připojte koncovku plusového
startovacího kabelu (+) k plusové
svorce (+) vozidla s vybitou baterií;
připojte opačnou koncovku
plusovou startovacího kabelu (+) k
plusové svorce (+) pomocné baterie;
připojte koncovku minusového
startovacího kabelu (–) k minusové
svorce (–) pomocné baterie;
připojte opačnou koncovku
minusového startovacího kabelu (–) k
některé kostře motoru (exponovaná
kovová část motoru vozidla s vybitou
baterií) daleko od baterie a systému
vstřikování paliva;
nastartujte motor vozidla s
pomocnou baterií a nechejte jej běžet
několik minut na volnoběh. Pak
nastartujte motor vozidla s vybitou
baterií.
139

Odpojení kabelů
Po nastartování motoru odpojte kabely
takto:
odpojte koncovku minusového
startovacího kabelu (–) od kostry na
motoru vozidla s vybitou baterií;
odpojte opačnou koncovku
minusového startovacího kabelu (–) od
minusové svorky (–) pomocné baterie;
odpojte koncovku kabelu použitou
pro plus (+) od plusové svorky (+)
pomocné baterie;
odpojte koncovku kabelu použitou
pro plus (+) od plusové svorky (+)
vozidla s vybitou baterií.
Pokud by bylo třeba se často uchylovat
k nouzovému startování motoru,
nechejte zkontrolovat baterii a dobíjecí
soustavu vozidla u autorizovaného
servisu Fiat.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
V žádném případě nestartujte motor
tlačením, tažením nebo rozjezdem
z kopce.
UPOZORNĚNÍ Dokud motor nenaskočí,
nepracuje posilovač brzd ani posilovač
řízení, a proto je nutné na brzdový
pedál i na volant vyvíjet větší sílu než
obvykle.UPOZORNĚNÍ Případná příslušenství
(např. mobilní telefony, atd.) připojená
do proudové zásuvky vozidla odebírají
proud, i když nejsou používaná. Jestliže
zůstanou připojené příliš dlouho s
vypnutým motorem, mohla by se vybít
baterie, jejíž životnost by se tím zkrátila,
a/nebo by se nemusel nechat
nastartovat motor.
POZOR
140)Nepřibližujte se příliš k ventilátoru
chlazení chladiče: ventilátoru by se mohl
rozběhnout a způsobit zranění. Pozor
na šály, kravaty a jiné volné části oděvu:
mohly by být vtaženy ústrojím v pohybu.
141)Sundejte si všechny kovové předměty
(např. prsteny, hodinky, náramky), které
by mohly způsobit náhodný elektrický
kontakt a tím vážný úraz.
142)Baterie obsahují kyselinu, která může
popálit pokožku či oči. Z baterie se uvolňuje
vodík, který je snadno zápalný a výbušný.
Nepřibližujte se s plamenem či zařízeními,
která mohou jiskřit.
143)Takto startovat motor smějí pouze
zkušené osoby, protože nesprávný postup
může způsobit elektrické výboje značné
intenzity. Elektrolyt je jed a žíravina.
Zabraňte zasažení očí a pokožky.
Doporučujeme nepřibližovat se k baterii s
volným plamenem a zapálenými cigaretami
a nevyvolávat v blízkosti baterie jiskry.
POZOR
67)Nepřipojujte kabel k minusové svorce
(–) vybité baterie. Případný přeskok jiskry
by mohl způsobit výbuch baterie a vážné
poranění. Používejte výlučně specifický
ukostřovací bod; nepoužívejte jinou
exponovanou kovovou část.
68)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a
řídicí jednotka motoru.
140
V NOUZI

SYSTÉM ODPOJENÍ
PŘÍVODU PALIVA
144)
Zasahuje při nárazu a způsobí:
přerušení dodávky paliva s
následným zhasnutím motoru;
automatické odemčení dveří;
rozsvícení vnitřních světel;
rozsvícení výstražných světel.
Zásah systému je signalizován
upozorněním na displeji.
UPOZORNĚNÍ Pečlivou prohlídkou
vozidla se ujistěte, zda neuniká palivo
např. v motorovém prostoru, ve spodku
vozidla nebo u nádrže. Po nárazu
otočte klíčkem v zapalování na STOP,
abyste zabránili vybití baterie.
Reset
Pro obnovení řádného fungování
systému proveďte následující “Reset”
(tento postup je nutno spustit a provést
během jedné minuty a ne déle):
otočte klíč ve spínací skříňce do
polohy MAR;
zapněte pravé směrové světlo, a pak
jej vypněte;
zapněte levé směrové světlo, a pak
jej vypněte;
zapněte pravé směrové světlo, a pak
jej vypněte;
zapněte levé směrové světlo, a pak
jej vypněte;
otočte klíček ve spínací skříňce do
polohy STOP a následně zpět do
polohy MAR.
Verze LPG: Při nárazu vozidla se
okamžitě přeruší přívod benzínu,
uzavřou se pojistné elektromagnetické
ventily LPG a přeruší se vstřikování:
to vše způsobí zhasnutí motoru.
Verze Natural Power: Při nárazu se
okamžitě přeruší dodávka paliva, čímž
se zastaví motor.
POZOR
144)Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z palivové
soustavy, systém nezapínejte, hrozí
nebezpečí požáru.
TAŽENÍ VOZIDLA
UPEVNĚNÍ TAŽNÉHO OKA
145) 146) 147) 148)
Tažná oka, jež jsou dodávána s
vozidlem, jsou uložena v přenosce s
nářadím, která se nachází pod krytinou
v zavazadlovém prostoru.
UPOZORNĚNÍ Kratší tažné oko je
nutno použití pro upevnění k přídi
vozidla, delší oko se upevní k zádi
vozidla.
Verze 500L WAGON
POZN.: DO verzí 500L WAGON se
dodává pouze jedno tažné oko, které
lze použití na přídi i zádi vozidla.
Přední
Uvolněte manuálně kryt A obr. 161
zatlačením ve spodní části. Vyndejte
vlečné oko B z uložení v přenosce
s nářadím a zašroubujte ho na doraz na
zadní závitový čep.
Zadní
Uvolněte manuálně kryt A obr. 162
nebo obr. 163 (verze 500L WAGON)
zatlačením ve spodní části. Vyndejte
vlečné oko B z uložení v přenosce
s nářadím a zašroubujte ho na doraz na
zadní závitový čep.
141

Verze s převodovkou Dualogic
Ujistěte se, že je zařazen neutrál (N)
(vozidlem lze pohybovat tlačením),
a postupujte jako při tažení normálního
vozidla s mechanickou převodovkou.
Pokud by nebylo možné zařadit neutrál,
vozidlo neodtahujte, ale obraťte se na
autorizovaný servis Fiat.
POZOR
145)Než začnete vozidlo táhnout, otočte
klíčkem v zapalování na MAR a pak na
STOP, avšak nevytahujte jej ze zapalování.
Vytažením klíčku by se automaticky zamkl
zámek řízení a nebylo by možné natáčet
kola.
146)Před zašroubováním tažného oka
očistěte pečlivě závitové lůžko. Než začnete
vozidlo táhnout, zkontrolujte, zda je oko
zašroubované na doraz v závitovém lůžku.
147)Během tažení vozidla nezapomínejte,
že bez brzdového posilovače a elektrického
posilového řízení je nutno při brzdění nutné
vyvinout větší sílu na pedál a na volant.
Nepoužívejte k tažení pružná lana; vyvarujte
se škubání vozidlem. Během tažení
kontrolujte, zda se tažnými prvky nepoškodí
části vozidla, jichž se dotýkají. Při tažení
vozidla je nutno dodržovat všechna
ustanovení Pravidel silničního provozu
ohledně tažných zařízení a chování v
silničním provozu. Nestartujte motor
taženého vozidla.148)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Povoleno je vlečení/
tažení pouze pro krátké jízdy za použití
zařízení odpovídající pravidlům silničního
provozu (pevná tyč), pro manévry s
vozidlem při přípravě na vlečení/tažení nebo
přepravě odtahovým vozidlem (u verzí
Cross NEPOUŽÍVEJTE zadní tažný hák
pro přepravu na odtahovém voze: použijte
přední tažný hák). Tažné zařízení se NESMÍ
používat pro vytažení vozidla na vozovku
nebo vyprošťování (např. ze sněhu, bahna,
atd.) ani pro tažení lanem či jinými pružnými
tažnými prostředky nebo v případě, kdy
vozidlo nemůže pokračovat v normální jízdě
s převodovkou neutrálu. Je nutno dodržet
výše uvedené podmínky: tažné i tažené
vozidlo musejí být co nejvíce ve podélné
ose, aby nebylo tažné zařízení vystaveno
nadměrnému příčnému namáhání.

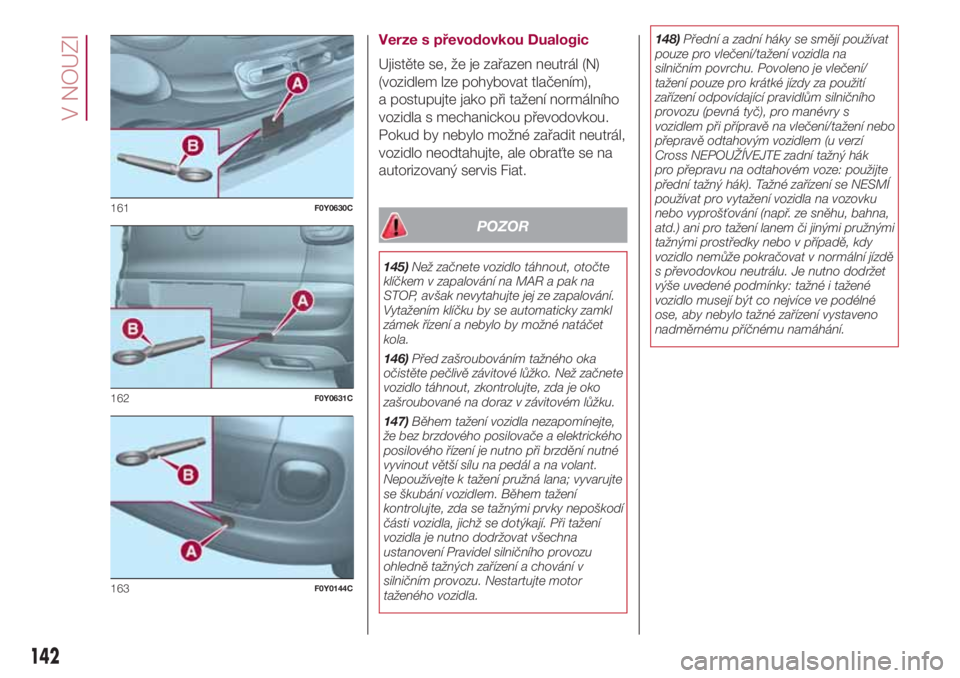

161F0Y0630C
162F0Y0631C
163F0Y0144C
142
V NOUZI

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................144
MOTOROVÝ PROSTOR ..................157
DOBITÍ BATERIE .............................165
STÍRAČ ČELNÍHO SKLA / STÍRAČ
ZADNÍHO OKNA .............................167
ZVEDNUTÍ VOZIDLA .......................168
KOLA A PNEUMATIKY ....................169
KAROSÉRIE ....................................169
143

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu. Automobilka Fiat proto
předepsala sérii kontrol a úkonů údržby,
které je nutno provést po ujetí určitého
počtu kilometrů nebo, kde je to
stanoveno, po určitém počtu dnů, jak je
popsáno v Plánu údržby.
Před každou servisní prohlídkou je
nicméně nutné věnovat průběžně
pozornost pokynům uvedeným v Plánu
údržby (např. pravidelně kontrolovat
hladinu kapalin, nahuštění pneumatik,
atd.)Plánovanou údržbu provádějí
autorizované servisy Fiat ve
stanovených intervalech. Jestliže se při
provádění jednotlivých úkonů zjistí, že
jsou kromě plánovaných řádných úkonů
nutné další výměny nebo opravy, lze je
provést pouze s vaším výslovným
souhlasem. Pokud se vozidlo používá
často pro tažení přípojných vozidel,
je třeba interval mezi plánovanou
údržbou zkrátit.
UPOZORNĚNÍ Pravidelné servisní
prohlídky jsou předepsány výrobcem.
Neprovedením prohlídek může
propadnout záruka. Doporučujeme
nahlásit hned značkovému servisu Fiat i
případné malé provozní poruchy a
nečekat s nimi až na další servisní
prohlídku.PRAVIDELNÉ KONTROLY
Každých 1 000 kmnebo před dlouhou
cestou je nutno zkontrolovat a
případně doplnit:
hladina chladicí kapaliny motoru;
hladina brzdové kapaliny;
hladina kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
fungování osvětlovací soustavy
(světlometů, ukazatelů směru,
výstražných světel, atd.);
funkce stěračů/ostřikovačů čelního
okna a poloha stírátek čelního/zadního
okna.
Každé3 000km zkontrolujte a
případně doplňte hladinu motorového
oleje.Verze 0.9 TwinAir Turbo: každé
3 000km zkontrolujte a případně
doplňte hladinu oleje na maximum.
144
ÚDRŽBA A PÉČE

POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK
V případě, že je vozidlo používáno za
následujících podmínek:
pořádkové sily (nebo městská
policie), veřejné služby (taxi);
jízda s vlečným vozíkem nebo
obytným přívěsem;
prašné cesty;
krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při
dlouhé odstávce vozidla;
je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;
vizuální kontrola stavu motoru,
převodovky, převodových ústrojí,
pevných a ohebných úseků potrubí
(výfukového/palivového/brzdového
potrubí), pryžových prvků (krytů/
manžet/objímek, atd.);
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu rozvodových
řemenů příslušenství;
kontrola a případná výměna
motorového oleje a olejového filtru;
kontrola a případná výměna
pylového filtru;
kontrola a případná výměna
vzduchového filtru.
145

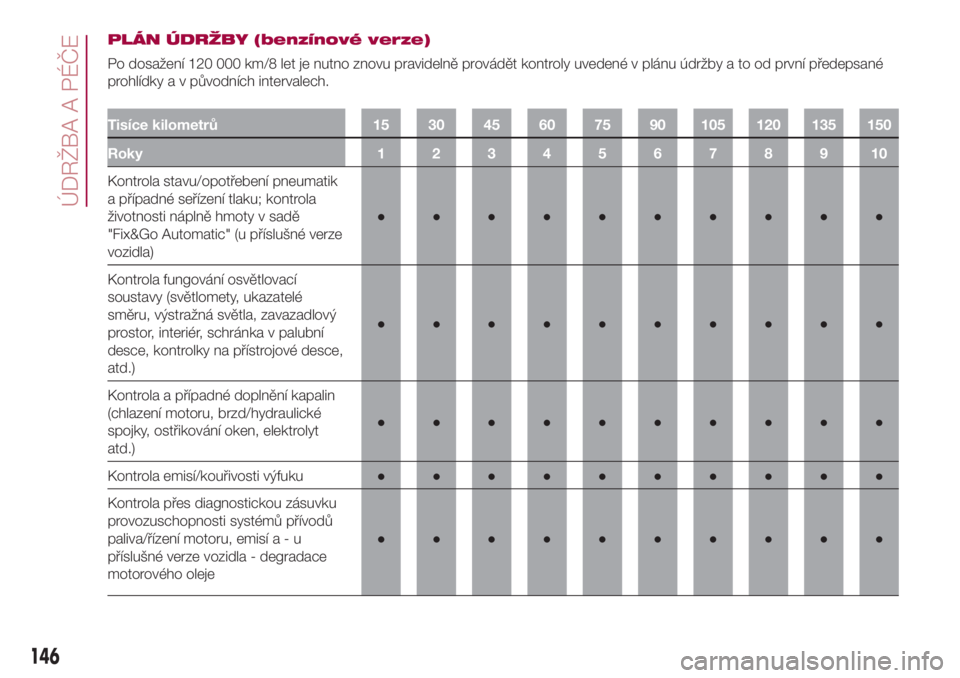

PLÁN ÚDRŽBY (benzínové verze)
Po dosažení 120 000 km/8 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.
Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola stavu/opotřebení pneumatik
a případné seřízení tlaku; kontrola
životnosti náplně hmoty v sadě
"Fix&Go Automatic" (u příslušné verze
vozidla)●●●●●●●●●●
Kontrola fungování osvětlovací
soustavy (světlomety, ukazatelé
směru, výstražná světla, zavazadlový
prostor, interiér, schránka v palubní
desce, kontrolky na přístrojové desce,
atd.)●●●●●●●●●●
Kontrola a případné doplnění kapalin
(chlazení motoru, brzd/hydraulické
spojky, ostřikování oken, elektrolyt
atd.)●●●●●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●●●●●
Kontrola přes diagnostickou zásuvku
provozuschopnosti systémů přívodů
paliva/řízení motoru, emisía-u
příslušné verze vozidla - degradace
motorového oleje●●●●●●●●●●
146
ÚDRŽBA A PÉČE

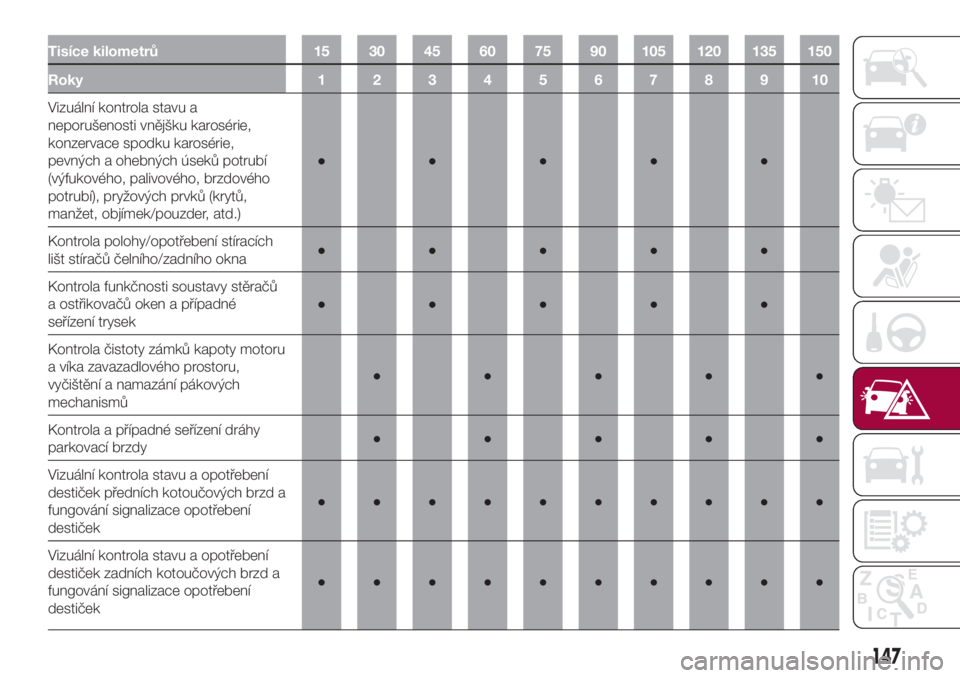

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Vizuální kontrola stavu a
neporušenosti vnějšku karosérie,
konzervace spodku karosérie,
pevných a ohebných úseků potrubí
(výfukového, palivového, brzdového
potrubí), pryžových prvků (krytů,
manžet, objímek/pouzder, atd.)●●●●●
Kontrola polohy/opotřebení stíracích
lišt stíračů čelního/zadního okna●●●●●
Kontrola funkčnosti soustavy stěračů
a ostřikovačů oken a případné
seřízení trysek●●●●●
Kontrola čistoty zámků kapoty motoru
a víka zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů●●●●●
Kontrola a případné seřízení dráhy
parkovací brzdy●●●●●
Vizuální kontrola stavu a opotřebení
destiček předních kotoučových brzd a
fungování signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu a opotřebení
destiček zadních kotoučových brzd a
fungování signalizace opotřebení
destiček●●●●●●●●●●
147

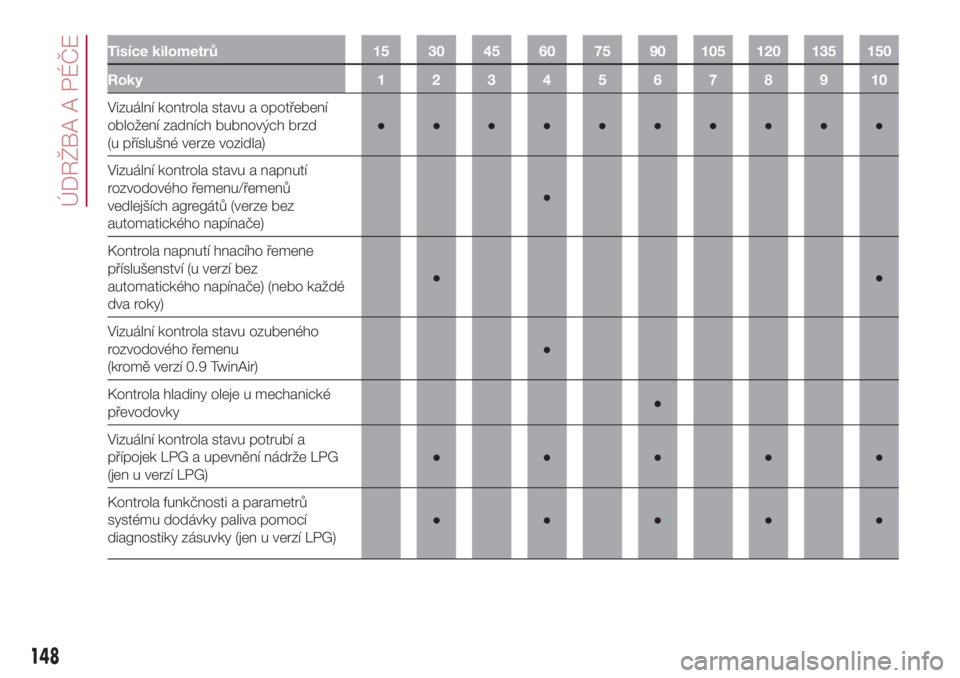

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Vizuální kontrola stavu a opotřebení
obložení zadních bubnových brzd
(u příslušné verze vozidla)●●●●●●●●●●
Vizuální kontrola stavu a napnutí
rozvodového řemenu/řemenů
vedlejších agregátů (verze bez
automatického napínače)●
Kontrola napnutí hnacího řemene
příslušenství (u verzí bez
automatického napínače) (nebo každé
dva roky)●●
Vizuální kontrola stavu ozubeného
rozvodového řemenu
(kromě verzí 0.9 TwinAir)●
Kontrola hladiny oleje u mechanické
převodovky●
Vizuální kontrola stavu potrubí a
přípojek LPG a upevnění nádrže LPG
(jen u verzí LPG)●●●●●
Kontrola funkčnosti a parametrů
systému dodávky paliva pomocí
diagnostiky zásuvky (jen u verzí LPG)●●●●●
148
ÚDRŽBA A PÉČE
