FIAT 500L 2019 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

ΜΠΡΟΣΤΙΝΟ ΕΠΑΝΩΟΠΤΙΚΟ
ΣΥΝΟΛΟ
Περιέχει τους λαμπτήρες για τα φώτα
θέσης και αυτά τηςμεσαίας σκάλας.
Η θέση των λαμπτήρων είναι η
παρακάτω εικ. 123:
A:φλας
B:φώταμεσαίας σκάλας
ΦΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε το καπάκιAεικ. 123
γυρίστε αριστερόστροφα το ντουίB
εικ. 124,βγάλτε το λαμπτήραCκαι
αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα
επάνω στο ντουί και βεβαιωθείτε
ότι έχει ασφαλίσει σωστά
τοποθετήστε ξανά το ντουίμέσα
στη βάση του καιπεριστρέψτε το
δεξιόστροφαμέχρι να ακούσετε το κλικ
της ασφάλισης
μοντάρετε το καπάκιAεικ. 123.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε το καπάκιBεικ. 123
αφαιρέστε το σύνολο του φις
σύνδεσης και του ντουίCεικ. 125
βγάζοντάς τοπρος τα έξω
βγάλτε το λαμπτήραDαπότοφις
σύνδεσηςEκαι αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα
επάνω στο φις σύνδεσης και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
βάλτε ξανά το σύνολο του φις
σύνδεσης και του ντουίCστη θέση
του
μοντάρετε το καπάκιBεικ. 123.ΜΠΡΟΣΤΙΝΟ ΚΑΤΩΟΠΤΙΚΟ
ΣΥΝΟΛΟ
Περιέχει τους λαμπτήρες για τα φώτα
τηςμεγάλης σκάλας και τα φώτα
θέσης/ημέρας(DRL).
Η θέση των λαμπτήρων είναι η
παρακάτω εικ. 126:
C:φώταμεγάλης σκάλας
D:φώτα θέσης/φώτα ημέρας(DRL)123F0Y0021C
124F0Y0022C125F0Y0023C
126F0Y0499C
149

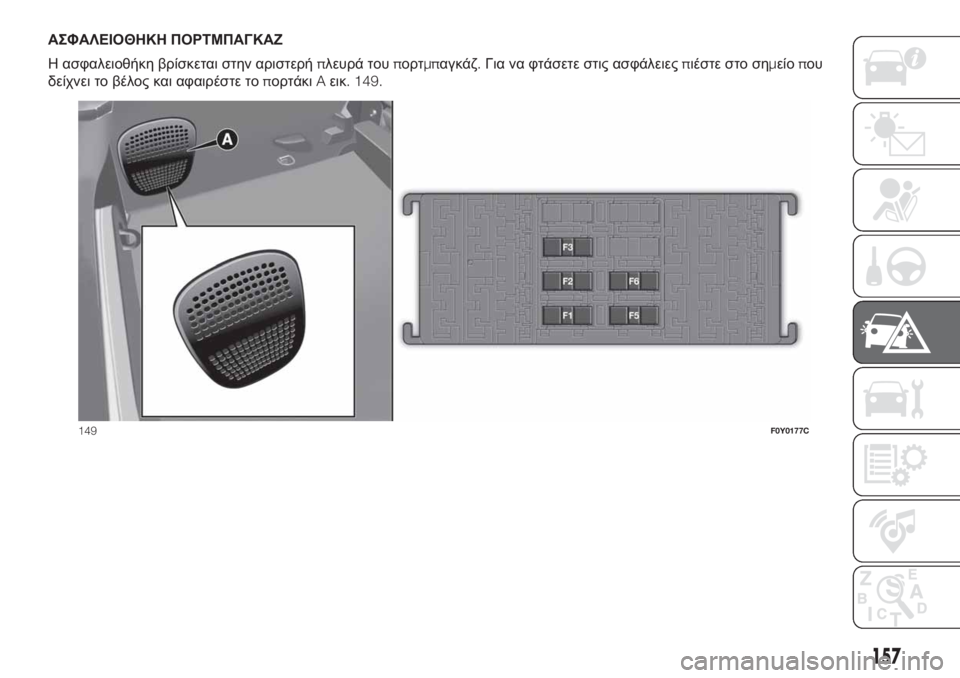

ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τον τροχόπρος
ταμέσα
ξεβιδώστε τις βίδεςAεικ. 127και
αφαιρέστε τοπορτάκιB
αφαιρέστε το καπάκιCεικ. 126
αφαιρέστε το σύνολο του φις
σύνδεσης και του ντουίDβγάζοντάς
τοπρος τα έξω
βγάλτε το λαμπτήραEαπότοφις
σύνδεσηςFκαι αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα
επάνω στο φις σύνδεσης και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
βάλτε ξανά το σύνολο του φις
σύνδεσης και του ντουίDστη θέση
του
μοντάρετε το καπάκιC.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
(DRL)
Φώτα θέσης/φώτα ημέρας(DRL)
(εκδόσειςμε φώταμεLED)
Για την αντικατάσταση των φώτων
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
Φώτα ημέρας(DRL)
(εκδόσειςμελαμπτήραπυράκτωσης)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τον τροχόπρος
ταμέσα
ξεβιδώστε τις βίδεςAεικ. 127και
αφαιρέστε τοπορτάκιB
αφαιρέστε το καπάκιDεικ. 126
γυρίστε αριστερόστροφα το ντουίE
εικ. 129,βγάλτε το λαμπτήραFαπό
το φις σύνδεσηςGκαι αντικαταστήστε
τον
μοντάρετε ξανά το νέο λαμπτήρα
επάνω στο φις σύνδεσης και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
τοποθετήστε ξανά το σύνολο του
ντουί Εμέσα στη βάση του και
περιστρέψτε το δεξιόστροφαμέχρι να
ακούσετε το κλικ της ασφάλισης
τέλος,επανατοποθετήστε το καπάκι
D.
ΠΛΕΥΡΙΚΑ ΦΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
επάνω στο διάφανο τμήμαAεικ.
130 πιέστε την εσωτερική ασφάλεια
στήριξηςBεικ. 131,και στη συνέχεια
βγάλτε το σύνολοπρος τα έξω
γυρίστε αριστερόστροφα το ντουί
C,βγάλτε το λαμπτήραDκαι
αντικαταστήστε τον
127F0Y0145C
128F0Y0025C
129F0Y0026C
150
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

μοντάρετε το ντουίCμέσα στο
διάφανο τμήμαAεικ. 130γυρίζοντάς
το δεξιόστροφα
μοντάρετε το σύνολο και
βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας
στήριξηςBεικ. 131.ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τον τροχόπρος
ταμέσα
ξεβιδώστε τις βίδεςAεικ. 132και
αφαιρέστε τοπορτάκιB
χρησιμοποιήστε την ασφάλεια
στήριξηςCεικ. 133και αποσυνδέστε
το φις σύνδεσηςD
περιστρέψτε και ξεμοντάρετε το
ντουίE
βγάλτε το λαμπτήρα και
αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα
και εκτελέστε την αντίθετη διαδικασία
σύμφωναμε όσαπεριγράφτηκαν
προηγουμένως.ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες για τα
φώτα θέσης/στοπκαι τα φλας.
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
πάρτε το κλειδίAllen (Άλεν)Aεικ.
134 πουπαρέχεται
δρώντας επάνω στο άκροBεικ.
135αφαιρέστε το καπάκιπροστασίας
C(που βρίσκεται στοπλευρικό τμήμα
του χώρου αποσκευών)
130F0Y0147C
131F0Y0171C132F0Y0148C
133F0Y0033C
134F0Y0149C
151

με το κλειδί άλενAξεβιδώστε τις
διατάξεις στήριξηςDεικ. 136τουπίσω
οπτικού συνόλου
αφαιρέστε το οπτικό σύνολο
βγάζοντάς το καιμε τα δύο χέριαπρος
τη φοράπου δείχνει το βέλος εικ.
137
αποσυνδέστε το φις σύνδεσης,
ξεβιδώστε τις βίδες στήριξηςEεικ. 138
και αφαιρέστε το σύνολο του ντουί
στη συνέχειαπροχωρήστεμε την
αντικατάσταση του αντίστοιχου
λαμπτήρα εικ.139:F=φλας,G=
φώτα θέσης/στοπ.
ΠΙΣΩΣΤΑΘΕΡΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες τωνπίσω
φώτων ομίχλης(στην αριστερή
πλευρά)και της όπισθεν(στη δεξιά
πλευρά).
ΣHMEIΩΣH
Κατάτηναντικατάσταση
τουλαμπτήρατουπίσωφωτόςομίχλης
προσέξτειδιαίτερα:
ΚΙΝΔΥΝΟΣ
ΕΓΚΑΥΜΑΤΩΝστηνπερίπτωση
ζεστήςεξάτμισης.
Εκδόσεις500L
Γιατηναντικατάστασητουλαμπτήρα
συνεχίσετεσύμφωναμεταπαρακάτω:

0!
.)
0
.Œ)
2
2&! "

2 #Œ
1&Œ!
3#
.
2!
.
0
0!
1
2
0

1
2"
.
1
3
0
0"
1
2!"$
0

0
/+
1
2
0
2
/
.
1
2!"%
.

.
3
.!
1
2
0
2 Π!
2
0#Œ!$
0
αποσυνδέστετοφιςσύνδεσηςC,

περιστρέψτεαριστερόστροφα
το
σύνολολαμπτήρα/ντουίD
εικ.
141
και
βγάλτετοσύνολο
βγάλτετολαμπτήρακαι
αντικαταστήστετον
135F0Y0150C
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
152
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

μοντάρετε το σύνολο λαμπτήρα/
ντουίDπεριστρέφοντάς το
δεξιόστροφα
συνδέστε ξανά το φις σύνδεσηςC
μοντάρετε ξανά τοπορτάκι και
βεβαιωθείτε ότι έκλεισε σωστά
βιδώστε τη βίδα Β συγκράτησης.Εκδόσεις500L WAGON
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
ανοίξτε το χώρο αποσκευών,
αφαιρέστε τοπλαίσιο,ξεβιδώστε τις
τέσσερις βίδες στήριξηςAεικ. 142και
βγάλτε το οπτικό σύνολοB
αποσυνδέστε το φις σύνδεσης και
περιστρέψτε αριστερόστροφα το ντουί
Cεικ. 143
βγάλτε το λαμπτήραDαπό το ντουί
και αντικαταστήστε τον
μοντάρετε ξανά το νέο λαμπτήρα
επάνω στο ντουί και βεβαιωθείτε
ότι έχει ασφαλίσει σωστά
μοντάρετε ξανά το ντουίCεπάνω
στο διάφανο τμήμαπεριστρέφοντάς το
δεξιόστροφα και συνδέστε το φις
σύνδεσης
μοντάρετε ξανά σωστά το οπτικό
σύνολοBεικ. 142βιδώνοντας τις
τέσσερις βίδες στήριξηςA,και στη
συνέχεια κλείστε τηνπόρτα του
πορτμπαγκάζ.
ΦΩΤΑ3°ΣΤΟΠ
ΕίναιμεLED.Βρίσκονται επάνω στην
πόρτα τουπορτμπαγκάζ.Για την
αντικατάσταση απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:

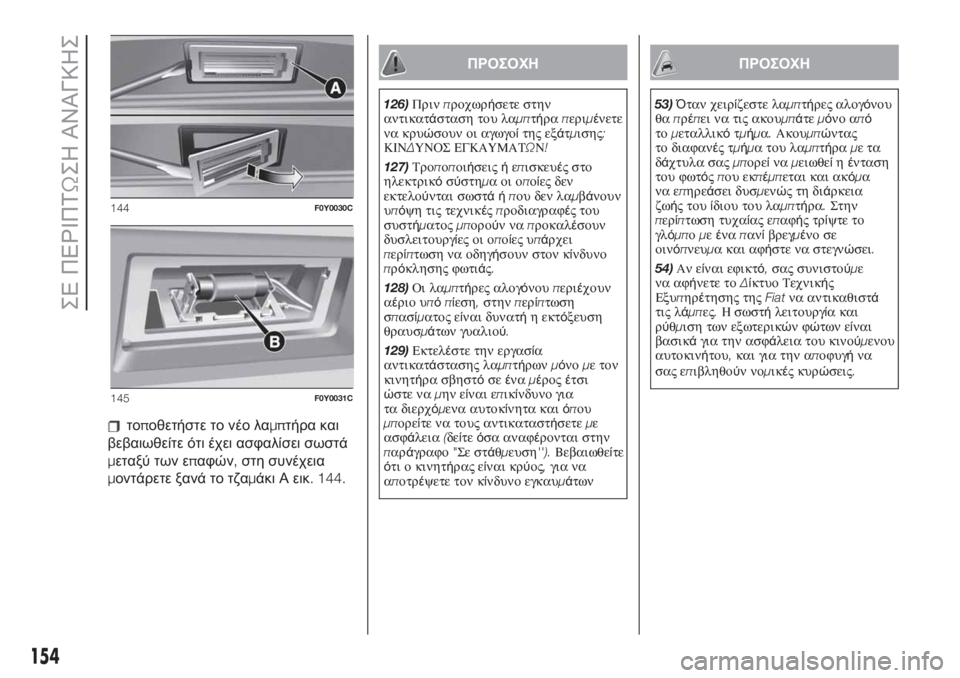

αφαιρέστε το καπάκιAεικ. 144
αντικαταστήστε το λαμπτήραBεικ.
145,βγάζοντάς τον από τιςπλευρικές
επαφές
140F0Y0634C
141F0Y0635C
142F0Y0032C
143F0Y0029C
153

τοποθετήστε το νέο λαμπτήρα και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
μεταξύ των επαφών,στη συνέχεια
μοντάρετε ξανά το τζαμάκι Α εικ. 144.
ΠΡΟΣΟΧΗ
126)Πρινπροχωρήσετε στην
αντικατάσταση του λαμπτήραπεριμένετε
να κρυώσουν οι αγωγοίτης εξάτμισης:
ΚΙΝΔΥΝΟΣΕΓΚΑΥΜΑΤΩΝ!
127)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησης φωτιάς.
128)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.
129)Εκτελέστε την εργασία
αντικατάστασης λαμπτήρωνμόνομε τον
κινητήρα σβηστόσεέναμέροςέτσι
ώστε ναμην είναι επικίνδυνο για
τα διερχόμενα αυτοκίνητα καιόπου
μπορείτε να τους αντικαταστήσετεμε
ασφάλεια(δείτεόσα αναφέρονται στην
παράγραφο"Σεστάθμευση'').Βεβαιωθείτε
ότι ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων
ΠΡΟΣΟΧΗ
53)Όταν χειρίζεστε λαμπτήρες αλογόνου
θαπρέπει να τις ακουμπάτεμόνο από
τομεταλλικότμήμα.Ακουμπώντας
το διαφανέςτμήμα του λαμπτήραμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμα
να επηρεάσει δυσμενώςτηδιάρκεια
ζωής τουίδιου του λαμπτήρα.Στην
περ
ίπτωση τυχαίας επαφήςτρίψτε το
γλόμπομεέναπανίβρεγμένο σε
οινόπνευμα και αφήστε να στεγνώσει.
54)Αν είναι εφικτό,σας συνιστούμε
να αφήνετε τοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiatνα αντικαθιστά
τις λάμπες.Η σωστήλειτουργία και
ρύθμιση των εξωτερικώνφώτων είναι
βασικάγια την ασφάλεια του κινούμενου
αυτοκινήτου,και για την αποφυγήνα
σας επιβληθούννομικές κυρώσεις.
144F0Y0030C
145F0Y0031C
154
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΝΤΙΚΑΤΑΣΤΑΣΗ

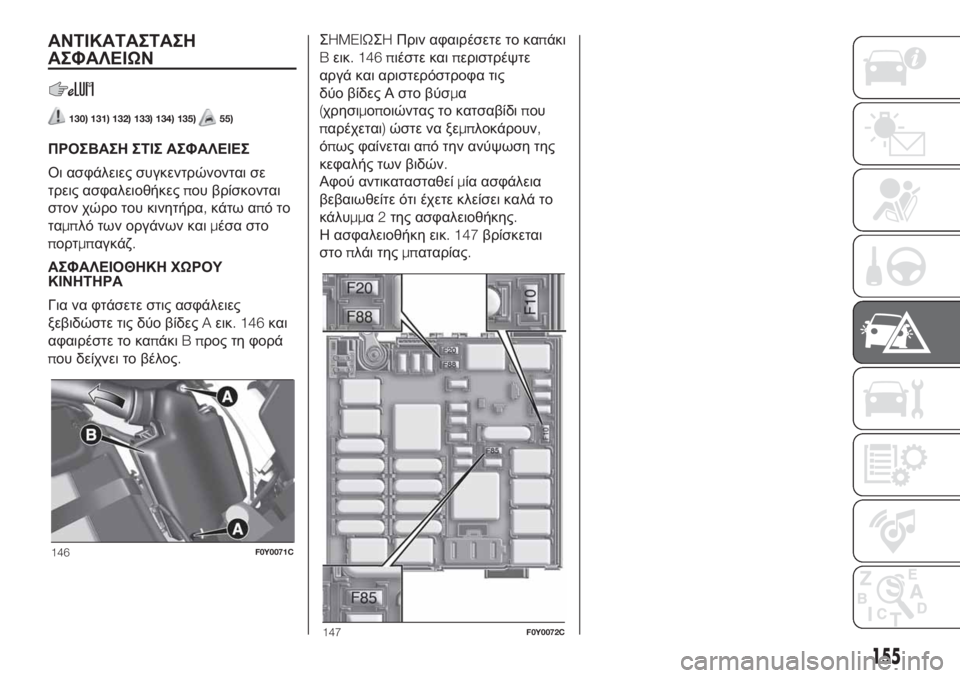

ΑΣΦΑΛΕΙΩΝ
130) 131) 132) 133) 134) 135)55)
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
τρεις ασφαλειοθήκεςπου βρίσκονται
στον χώρο του κινητήρα,κάτω απότο
ταμπλό των οργάνων καιμέσα στο
πορτμπαγκάζ.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Για να φτάσετε στις ασφάλειες
ξεβιδώστε τις δύο βίδεςAεικ. 146και
αφαιρέστε το καπάκιBπρος τη φορά
που δείχνει το βέλος.ΣHMEIΩΣHΠριν αφαιρέσετε το καπάκι
Bεικ. 146 πιέστε καιπεριστρέψτε
αργά και αριστερόστροφα τις
δύο βίδες Α στο βύσμα
(χρησιμοποιώντας το κατσαβίδιπου
παρέχεται)ώστε να ξεμπλοκάρουν,
όπως φαίνεται από την ανύψωση της
κεφαλής των βιδών.
Αφού αντικατασταθείμία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
κάλυμμα2της ασφαλειοθήκης.
Η ασφαλειοθήκη εικ. 147βρίσκεται
στοπλάι τηςμπαταρίας.
146F0Y0071C
147F0Y0072C
155

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ

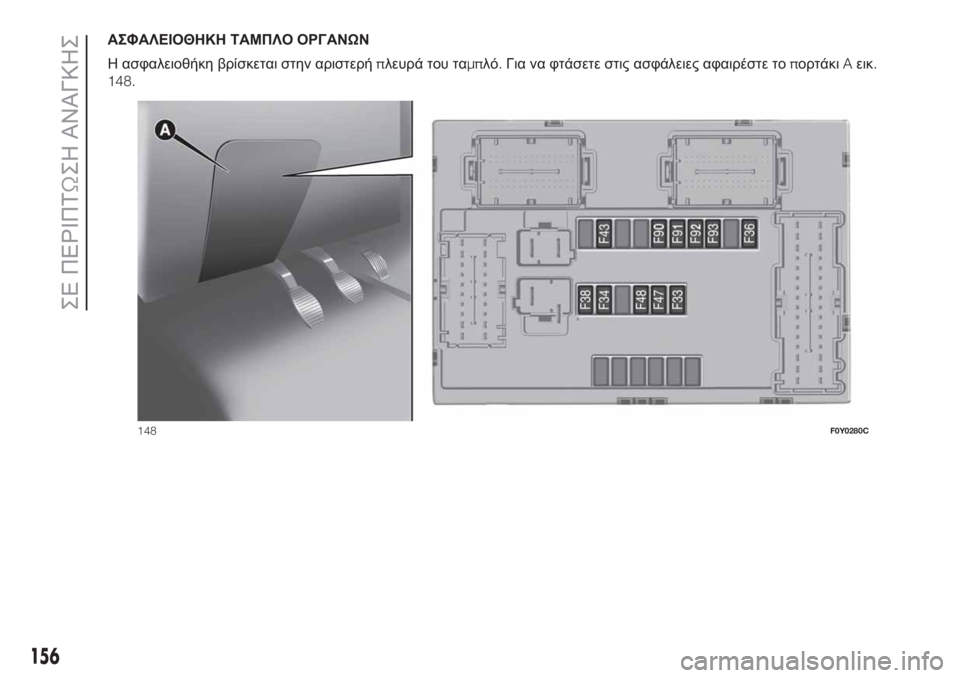

Η ασφαλειοθήκη βρίσκεται στην αριστερήπλευρά του ταμπλό.Για να φτάσετε στις ασφάλειες αφαιρέστε τοπορτάκιAεικ.
148.
148F0Y0280C
156
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

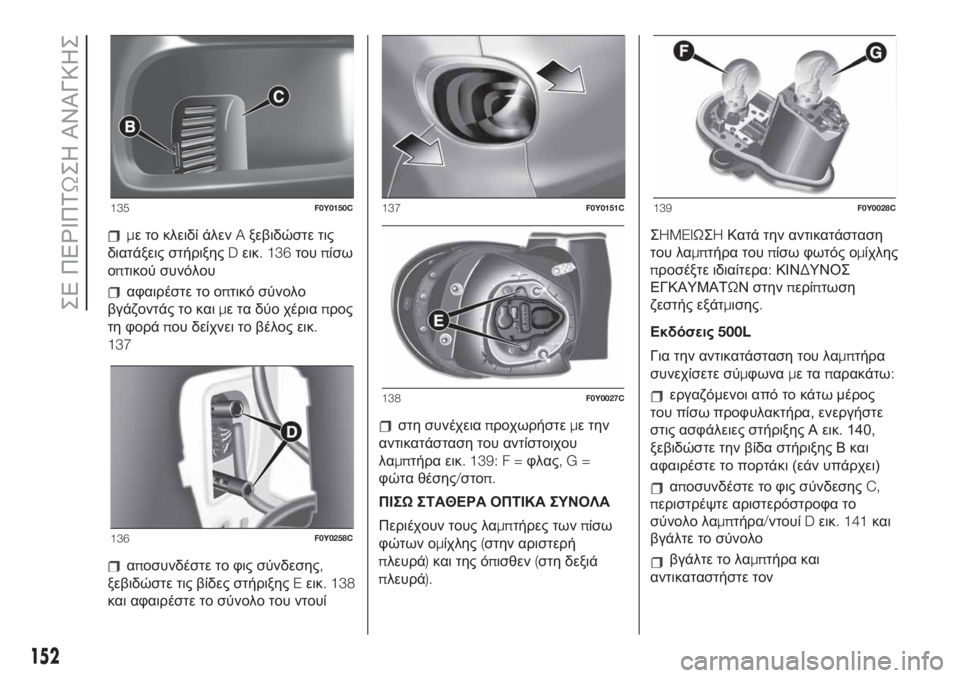

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
Η ασφαλειοθήκη βρίσκεται στην αριστερήπλευρά τουπορτμπαγκάζ.Για να φτάσετε στις ασφάλειεςπιέστε στο σημείοπου
δείχνει το βέλος και αφαιρέστε τοπορτάκιAεικ. 149.
149F0Y0177C
157

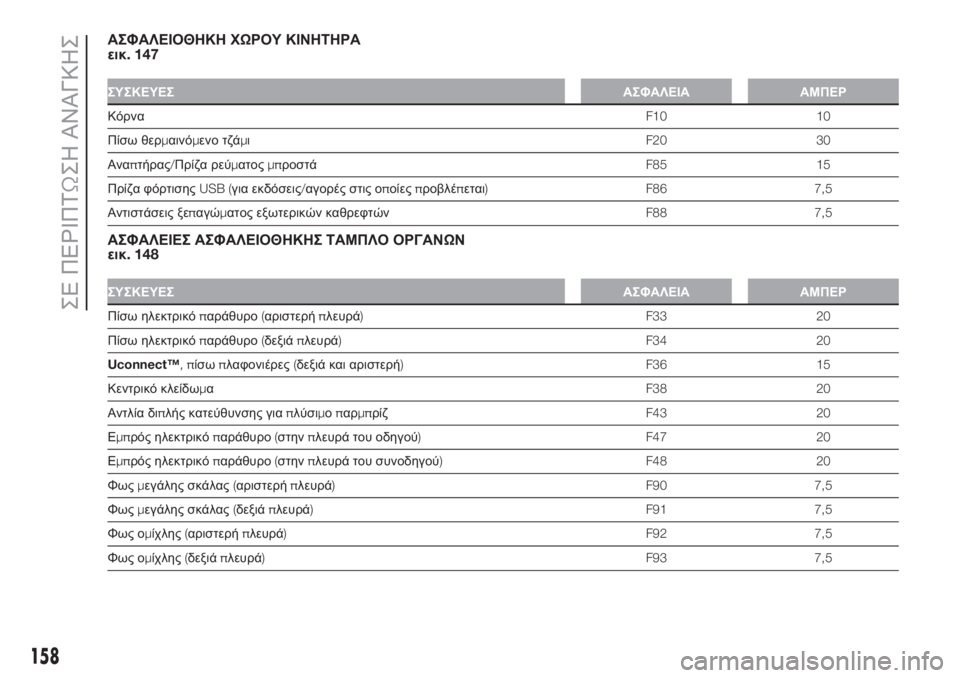

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ. 147
ΣΥΣΚΕΥΕΣΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
ΚόρναF10 10
Πίσω θερμαινόμενο τζάμιF20 30
Αναπτήρας/Πρίζα ρεύματοςμπροστάF85 15
Πρίζα φόρτισηςUSB (για εκδόσεις/αγορές στις οποίεςπροβλέπεται) F86 7,5
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτώνF88 7,5
ΑΣΦΑΛΕΙΕΣ ΑΣΦΑΛΕΙΟΘΗΚΗΣ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
εικ. 148
ΣΥΣΚΕΥΕΣΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Πίσω ηλεκτρικόπαράθυρο(αριστερήπλευρά) F33 20
Πίσω ηλεκτρικόπαράθυρο(δεξιάπλευρά) F34 20
Uconnect™,πίσωπλαφονιέρες(δεξιά και αριστερή) F36 15
Κεντρικό κλείδωμαF38 20
Αντλία διπλής κατεύθυνσης γιαπλύσιμοπαρμπρίζF43 20
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του οδηγού) F47 20
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του συνοδηγού) F48 20
Φωςμεγάλης σκάλας(αριστερήπλευρά) F90 7,5
Φωςμεγάλης σκάλας(δεξιάπλευρά) F91 7,5
Φως ομίχλης(αριστερήπλευρά) F92 7,5
Φως ομίχλης(δεξιάπλευρά) F93 7,5
158
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
