FIAT 500L 2019 Drift- og vedlikeholdshåndbok (in Norwegian)

MOTOR
Versjoner 1.4 16V 95HK
Typekode843A1000
SyklusOtto
Antall sylindre og layout 4 i rekke
Kolvenes diameter og slaglengde
(mm)72,0 x 84,0
Totalt slagvolum (cm³) 1368
Kompresjonsforhold 11 ± 0,2
Maks. motoreffekt EØF (kW) 70
Maks. motoreffekt (EØF) (HK) 95
tilsvarende turtallhastighet (omdr./
min.)6000
Maksimalt dreiemoment EØF (Nm) 127
Maksimalt dreiemoment (EØF)
(kgm)12,9
tilsvarende turtallhastighet (omdr./
min.)4500
Tenningsplugger NGK DCPR7E-N-10
Drivstoff Blyfri bensin 95 R.O.N. (Spesifikasjon EN228)
ØkologinivåEuro 6
169

Versjoner 1.3 16V 95HK Multijet
Typekode330A1000
SyklusDiesel
Antall sylindre og layout 4 i rekke
Kolvenes diameter og slaglengde
(mm)69,6 x 82,0
Totalt slagvolum (cm³) 1248
Kompresjonsforhold 16,8 ± 0,4
Maks. motoreffekt EØF (kW) 70
Maks. motoreffekt (EØF) (HK) 95
tilsvarende turtallhastighet (omdr./
min.)3750
Maksimalt dreiemoment EØF (Nm) 215
Maksimalt dreiemoment (EØF)
(kgm)21,9
tilsvarende turtallhastighet (omdr./
min.)1500
Drivstoff Kjøretøysdiesel (spesifikasjon EN590)
ØkologinivåEuro 6
170
TEKNISKE DATA

Versjoner 1.6 16V 120HK Multijet
Typekode940C1000
SyklusDiesel
Antall sylindre og layout 4 i rekke
Kolvenes diameter og slaglengde (mm) 79,5 x 80,5
Totalt slagvolum (cm³) 1598
Kompresjonsforhold 16,5 ± 0,4
Maks. motoreffekt EØF (kW) 88
Maks. motoreffekt (EØF) (HK) 120
tilsvarende turtallhastighet (omdr./min.) 3750
Maksimalt dreiemoment EØF (Nm) 320
Maksimalt dreiemoment (EØF) (kgm) 32,6
tilsvarende turtallhastighet (omdr./min.) 1750
Drivstoff Kjøretøysdiesel (spesifikasjon EN590)
ØkologinivåEuro 6
171

HJUL
163) 164)
DEKK OG FELGER SOM
MEDLEVERES
Felg av preget stål eller lettmetall.
Tubeless dekk med radiell kjerne. I
registreringsbeviset er alle
typegodkjente dekk indikert.
ADVARSEL Hvis det er avvik mellom
"Bruker- og vedlikeholdshåndboken" og
"vognkortet", skal du bare følge
spesifikasjonene i sistnevnte. Det er helt
nødvendig for kjøresikkerheten at
kjøretøyet er utstyrt med dekk av
samme merke og type på alle hjulene.
ADVARSEL Til Tubeless dekk skal
du ikke bruke slanger.
SNØKJETTINGER
Advarsler
72)
MERK PÃ¥ dekkene 195/65 R15 91H og
205/55 R16 91H kan det monteres
kjettinger med redusert omfang, som
går maks. 9 mm utenfor dekkets profil.
Dekket 225/45 R17 91V kan ikke
bære kjetting.Bruk av kjettinger er underlagt reglene
som gjelder i hvert enkelt land. I noen
land, anses dekk identifisert med
bokstaveneM+S(leire og snø) som
vinterutstyr. Deres bruk er derfor likestilt
med bruk av snøkjettinger.
Snøkjettinger må kun brukes på
forhjulenes dekk (drivhjulene).
Sjekk spenningen i snøkjettingene etter
kjøring noen titall meter.
Bruk av snøkjettinger på dekk med
størrelser som ikke tilsvarer originalen,
kan skade bilen.
Bruken av dekk av annen størrelse eller
type (M + S, vinterdekk, osv.) mellom
for- og bakaksel kan kompromittere
bilens egenskaper, med fare for tap av
kontroll, og ulykker.
Nødreservehjul (for versjoner/markeder
hvor dette finnes) kan ikke forsynes
med snøkjettinger. Hvis et dekk foran er
punktert, plasser reservehjulet i stedet
for et bakhjul og flytte denne til
forakselen. På denne måte, ved å ha to
fremre hjul med normal størrelse, er
det mulig å montere snøkjettingene.
172
TEKNISKE DATA

500L-versjoner
Versjoner Felger Dekk Vinterdekk
Nødhjul(*)Felg / Dekk
1.4 16V 95HK6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16v Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
500L CROSS-versjoner
Versjoner Felger Dekk Vinterdekk
Nødhjul(*)Felg / Dekk
Alle versjonene6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225/45 R17 94V (M+S)
(*) For versjoner/markeder hvor dette finnes.
173

500L WAGON-versjoner
Versjoner Felger Dekk Vinterdekk
Nødhjul(*)Felg / Dekk
1.4 16V 95HK6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16v Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V Multijet– – 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
174
TEKNISKE DATA

DEKKTRYKK MED KALDE DEKK (bar)
Med varme dekk skal lufttrykket ligge på + 0,3 bar over foreskrevet verdi. Kontroller i alle tilfeller om igjen at du har riktig verdi
når dekkene er kalde. Med vinterdekk, bør trykkverdien være +0,2 bar sammenlignet med den foreskrevne verdien for vanlige
dekk.
500L-versjoner
DekkIngen belastning og gjennomsnittlig
belastningMed full last
Nødhjul(*)Foran Bak Foran Bak
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) For versjoner/markeder hvor dette finnes
(****) 1.6 16V 120HK Multijet-versjoner
(***) Cross-versjoner
175

500L WAGON-versjoner
DekkIngen belastning og gjennomsnittlig
belastningMed full last
Nødhjul(*)Foran Bak Foran Bak
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) For versjoner/markeder hvor dette finnes
(**) 7-seters versjon
FORSIKTIG
163)Maksimal hastighet for vinterdekk med "Q"-merking må ikke overstige 160 km/t. Med "T" må den ikke overstige 190 km/t. Med "H" må
den ikke overstige 210 km/t, i henhold til de gjeldende reglene i vegtrafikkloven.
164)Ved eventuell bruk av faste felger (med fjær) på felger av lettmetall og dekk som ikke var installert når bilen var ny (kjøpt på ettermarkedet)
som er utstyrt med "Rim Protector", IKKE monter hjulkapsler. Bruk av uegnede dekk og felger kan føre til plutselig tap av dekktrykket.
FORSIKTIG
72)Med kjettinger, opprettholde en moderat hastighet. Du skal ikke overstige 50 km/t. Unngå groper, kjør ikke opp på trapper og fortauet, og
unngå å kjøre lange avstander på veier som ikke er dekket med snø for å forhindre skade på bilen og veien.
176
TEKNISKE DATA

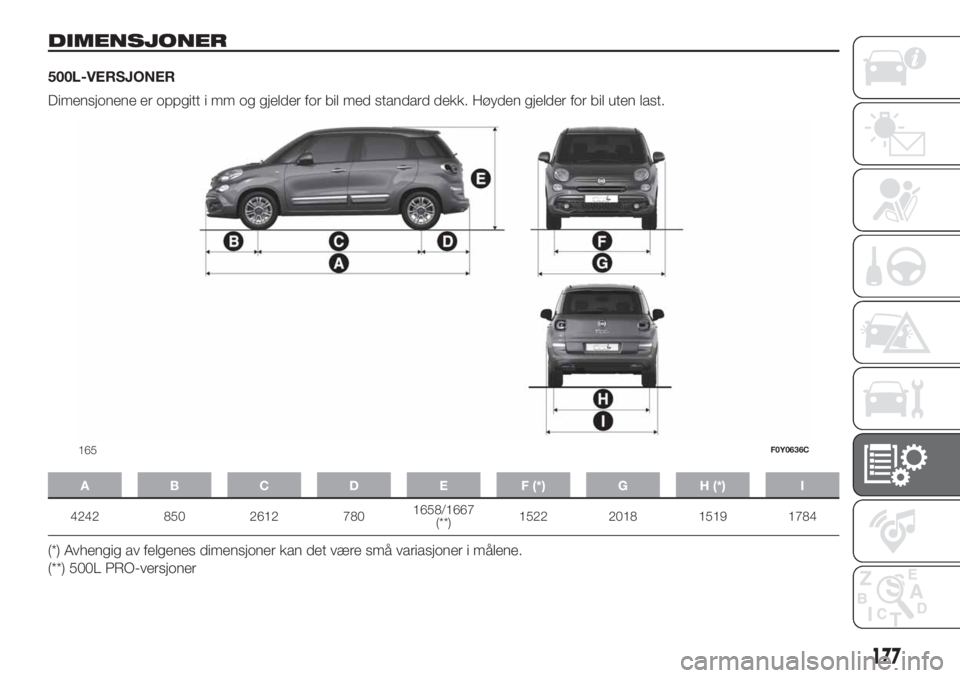

DIMENSJONER
500L-VERSJONER
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) Avhengig av felgenes dimensjoner kan det være små variasjoner i målene.
(**) 500L PRO-versjoner
165F0Y0636C
177

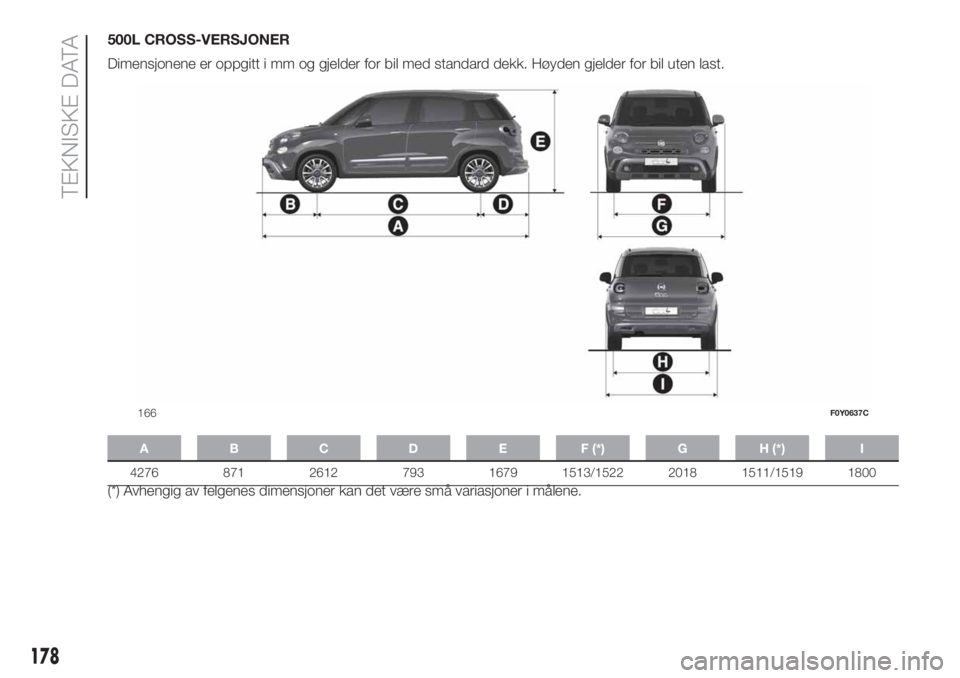

500L CROSS-VERSJONER
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) Avhengig av felgenes dimensjoner kan det være små variasjoner i målene.
166F0Y0637C
178
TEKNISKE DATA
