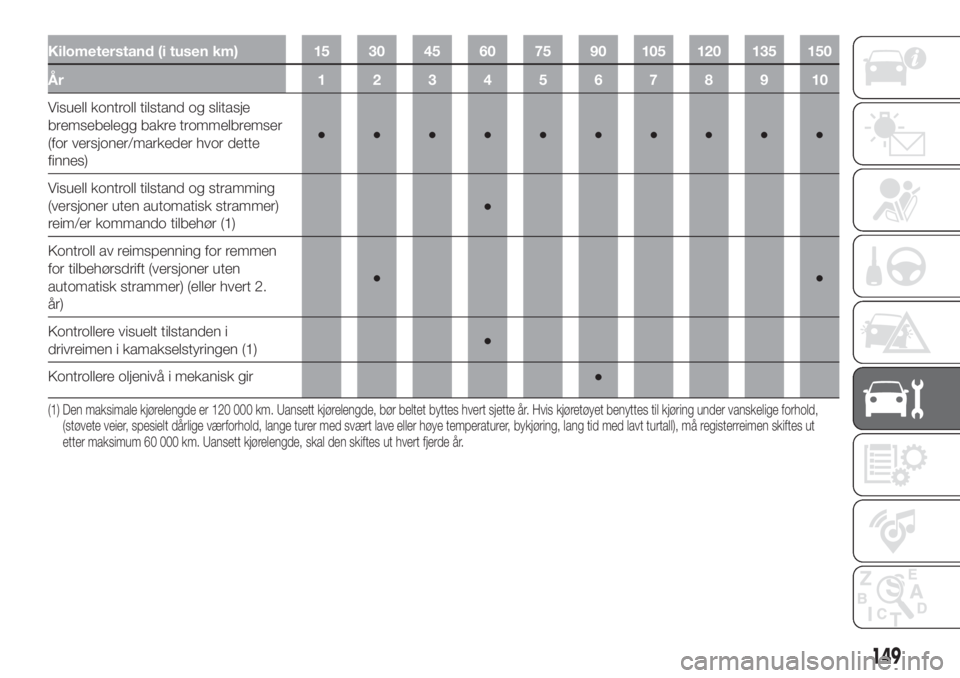

Kilometerstand (i tusen km) 15 30 45 60 75 90 105 120 135 150
År 12345678910
Visuell kontroll tilstand og slitasje
bremsebelegg bakre trommelbremser
(for versjoner/markeder hvor dette
finnes)●●●●●●●●●●
Visuell kontroll tilstand og stramming
(versjoner uten automatisk strammer)
reim/er kommando tilbehør (1)●
Kontroll av reimspenning for remmen
for tilbehørsdrift (versjoner uten
automatisk strammer) (eller hvert 2.
år)●●
Kontrollere visuelt tilstanden i
drivreimen i kamakselstyringen (1)●
Kontrollere oljenivå i mekanisk gir●
(1) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Hvis kjøretøyet benyttes til kjøring under vanskelige forhold,
(støvete veier, spesielt dårlige værforhold, lange turer med svært lave eller høye temperaturer, bykjøring, lang tid med lavt turtall), må registerreimen skiftes ut
etter maksimum 60 000 km. Uansett kjørelengde, skal den skiftes ut hvert fjerde år.
149

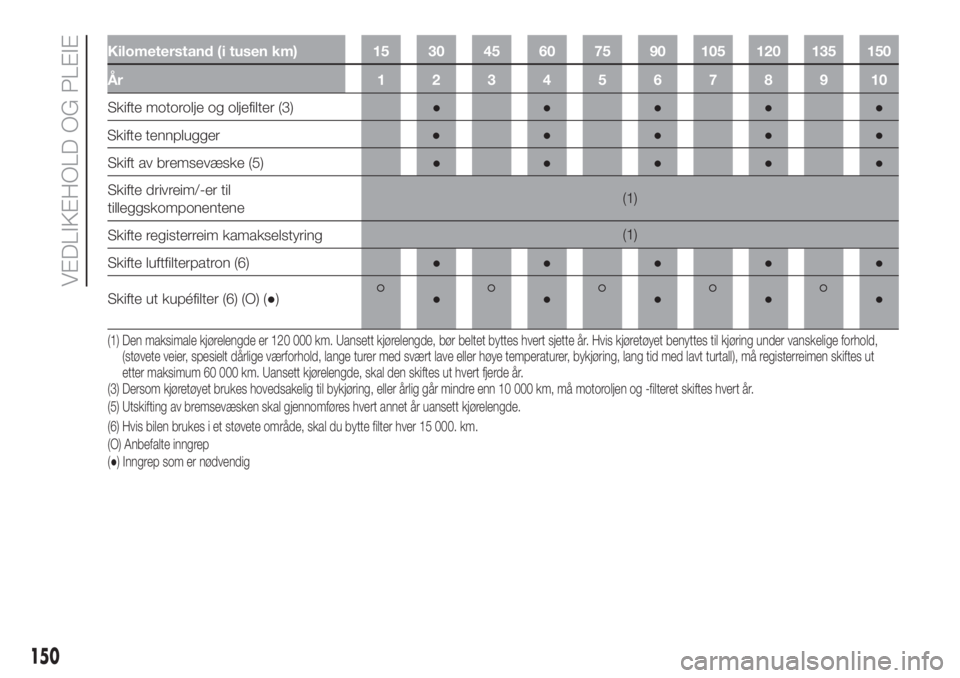

Kilometerstand (i tusen km) 15 30 45 60 75 90 105 120 135 150
År 12345678910
Skifte motorolje og oljefilter (3)●●●●●
Skift av bremsevæske (5)●●●●●
Skifte drivreim/-er til
tilleggskomponentene(1)
Skifte registerreim kamakselstyring(1)
Skifte luftfilterpatron (6)●●●●●
Skifte ut kupéfilter (6) (O) (●)
●●●●●
(3) Dersom kjøretøyet brukes hovedsakelig til bykjøring, eller årlig går mindre enn 10 000 km, må motoroljen og -filteret skiftes hvert år.
(5) Utskifting av bremsevæsken skal gjennomføres hvert annet år uansett kjørelengde. (1) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Hvis kjøretøyet benyttes til kjøring under vanskelige forhold,
(støvete veier, spesielt dårlige værforhold, lange turer med svært lave eller høye temperaturer, bykjøring, lang tid med lavt turtall), må registerreimen skiftes ut
etter maksimum 60 000 km. Uansett kjørelengde, skal den skiftes ut hvert fjerde år.
(6) Hvis bilen brukes i et støvete område, skal du bytte filter hver 15 000. km.
(O) Anbefalte inngrep
(●) Inngrep som er nødvendig
150
VEDLIKEHOLD OG PLEIE
●●●●●Skifte tennplugger

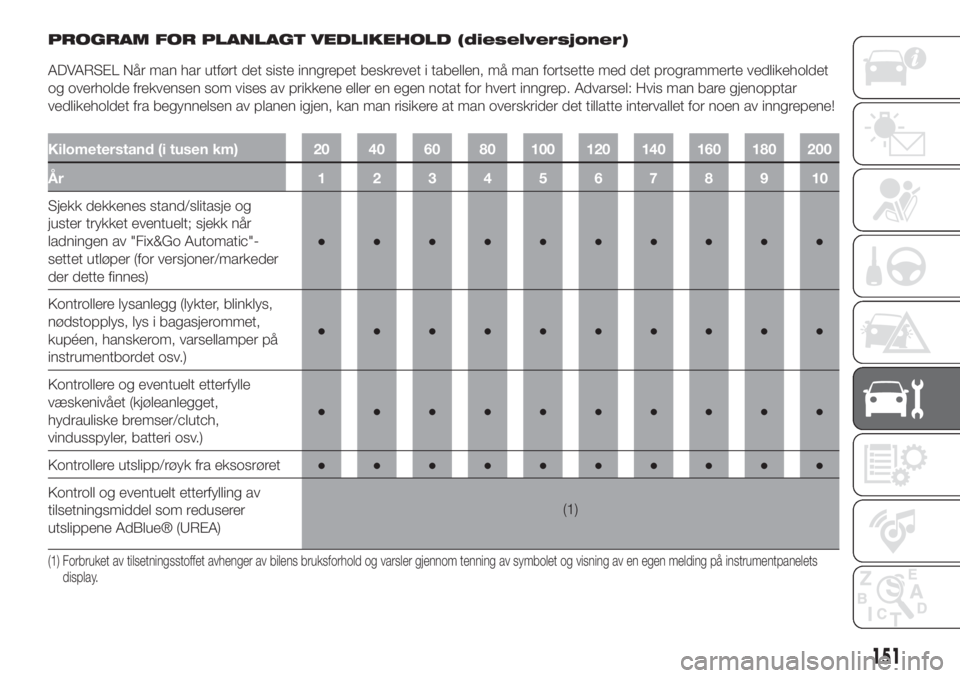

PROGRAM FOR PLANLAGT VEDLIKEHOLD (dieselversjoner)
ADVARSEL Når man har utført det siste inngrepet beskrevet i tabellen, må man fortsette med det programmerte vedlikeholdet
og overholde frekvensen som vises av prikkene eller en egen notat for hvert inngrep. Advarsel: Hvis man bare gjenopptar
vedlikeholdet fra begynnelsen av planen igjen, kan man risikere at man overskrider det tillatte intervallet for noen av inngrepene!
Kilometerstand (i tusen km) 20 40 60 80 100 120 140 160 180 200
År 12345678910
Sjekk dekkenes stand/slitasje og
juster trykket eventuelt; sjekk når
ladningen av "Fix&Go Automatic"-
settet utløper (for versjoner/markeder
der dette finnes)●●●●●●●●●●
Kontrollere lysanlegg (lykter, blinklys,
nødstopplys, lys i bagasjerommet,
kupéen, hanskerom, varsellamper på
instrumentbordet osv.)●●●●●●●●●●
Kontrollere og eventuelt etterfylle
væskenivået (kjøleanlegget,
hydrauliske bremser/clutch,
vindusspyler, batteri osv.)●●●●●●●●●●
Kontrollere utslipp/røyk fra eksosrøret●●●●●●●●●●
Kontroll og eventuelt etterfylling av
tilsetningsmiddel som reduserer
utslippene AdBlue® (UREA)(1)
(1) Forbruket av tilsetningsstoffet avhenger av bilens bruksforhold og varsler gjennom tenning av symbolet og visning av en egen melding på instrumentpanelets
display.
151

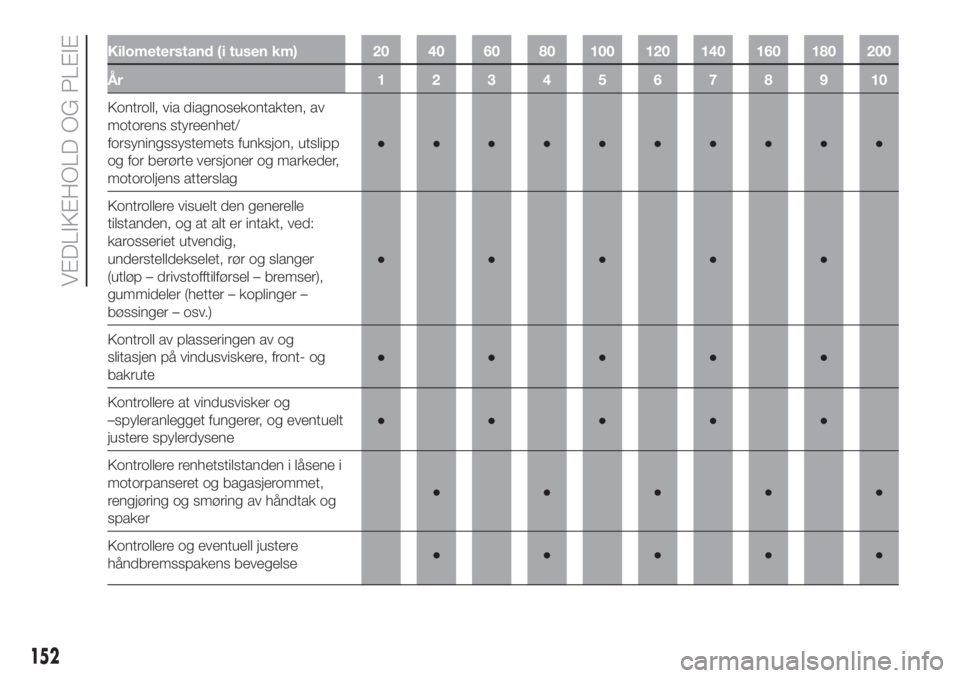

Kilometerstand (i tusen km) 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll, via diagnosekontakten, av
motorens styreenhet/
forsyningssystemets funksjon, utslipp
og for berørte versjoner og markeder,
motoroljens atterslag●●●●●●●●●●
Kontrollere visuelt den generelle
tilstanden, og at alt er intakt, ved:
karosseriet utvendig,
understelldekselet, rør og slanger
(utløp – drivstofftilførsel – bremser),
gummideler (hetter – koplinger –
bøssinger – osv.)●●●●●
Kontroll av plasseringen av og
slitasjen på vindusviskere, front- og
bakrute●●●●●
Kontrollere at vindusvisker og
–spyleranlegget fungerer, og eventuelt
justere spylerdysene●●●●●
Kontrollere renhetstilstanden i låsene i
motorpanseret og bagasjerommet,
rengjøring og smøring av håndtak og
spaker●●●●●
Kontrollere og eventuell justere
håndbremsspakens bevegelse●●●●●
152
VEDLIKEHOLD OG PLEIE

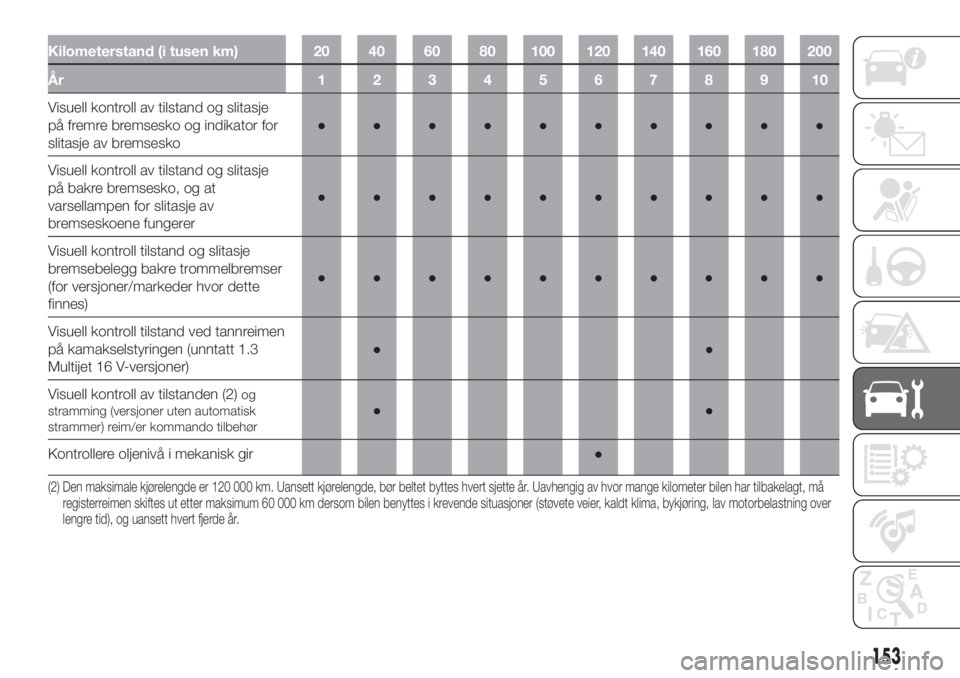

Kilometerstand (i tusen km) 20 40 60 80 100 120 140 160 180 200
År 12345678910
Visuell kontroll av tilstand og slitasje
på fremre bremsesko og indikator for
slitasje av bremsesko●●●●●●●●●●
Visuell kontroll av tilstand og slitasje
på bakre bremsesko, og at
varsellampen for slitasje av
bremseskoene fungerer●●●●●●●●●●
Visuell kontroll tilstand og slitasje
bremsebelegg bakre trommelbremser
(for versjoner/markeder hvor dette
finnes)●●●●●●●●●●
Visuell kontroll tilstand ved tannreimen
på kamakselstyringen (unntatt 1.3
Multijet 16 V-versjoner)●●
Visuell kontroll av tilstanden (2)
og
stramming (versjoner uten automatisk
strammer) reim/er kommando tilbehør●●
Kontrollere oljenivå i mekanisk gir●
(2) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Uavhengig av hvor mange kilometer bilen har tilbakelagt, må
registerreimen skiftes ut etter maksimum 60 000 km dersom bilen benyttes i krevende situasjoner (støvete veier, kaldt klima, bykjøring, lav motorbelastning over
lengre tid), og uansett hvert fjerde år.
153

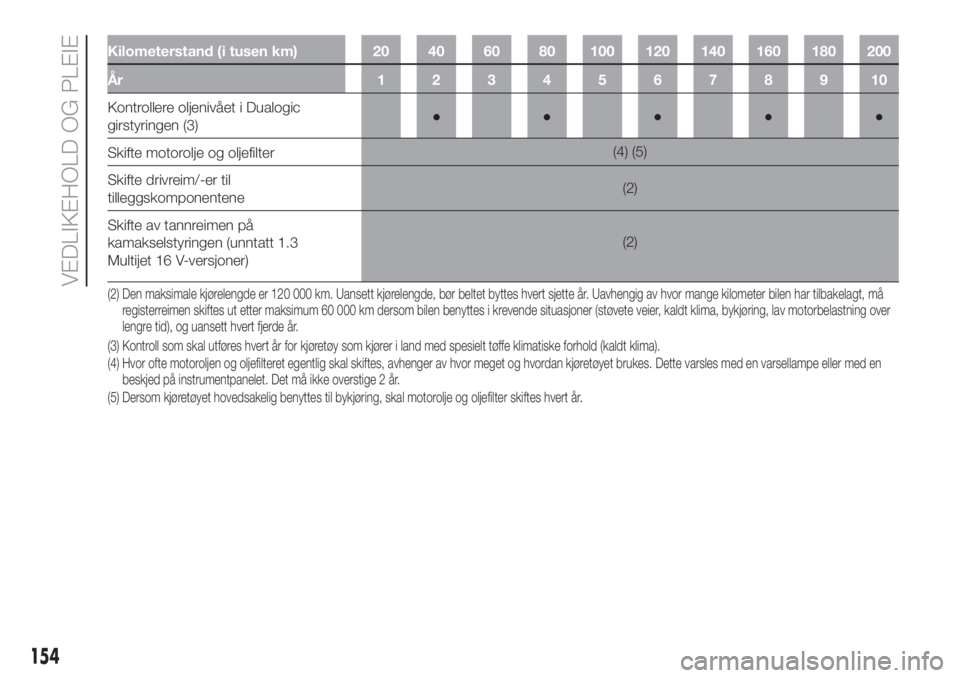

Kilometerstand (i tusen km) 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontrollere oljenivået i Dualogic
girstyringen (3)●●●●●
Skifte motorolje og oljefilter(4) (5)
Skifte drivreim/-er til
tilleggskomponentene(2)
Skifte av tannreimen på
kamakselstyringen (unntatt 1.3
Multijet 16 V-versjoner)(2)
(3) Kontroll som skal utføres hvert år for kjøretøy som kjører i land med spesielt tøffe klimatiske forhold (kaldt klima).
(4) Hvor ofte motoroljen og oljefilteret egentlig skal skiftes, avhenger av hvor meget og hvordan kjøretøyet brukes. Dette varsles med en varsellampe eller med en
beskjed på instrumentpanelet. Det må ikke overstige 2 år.
(5) Dersom kjøretøyet hovedsakelig benyttes til bykjøring, skal motorolje og oljefilter skiftes hvert år. (2) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Uavhengig av hvor mange kilometer bilen har tilbakelagt, må
registerreimen skiftes ut etter maksimum 60 000 km dersom bilen benyttes i krevende situasjoner (støvete veier, kaldt klima, bykjøring, lav motorbelastning over
lengre tid), og uansett hvert fjerde år.
154
VEDLIKEHOLD OG PLEIE

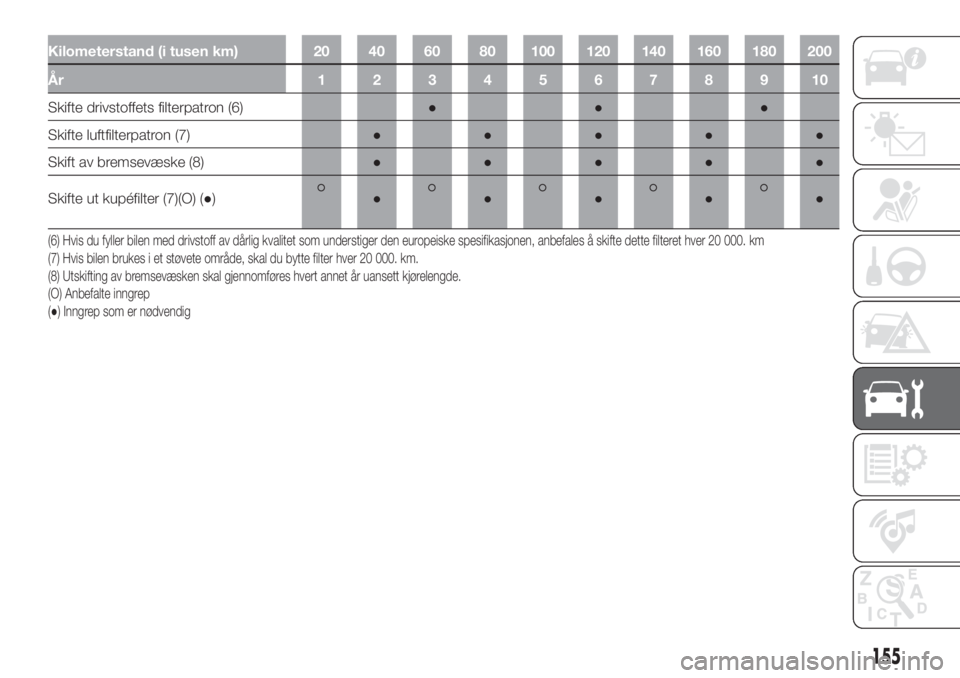

Kilometerstand (i tusen km) 20 40 60 80 100 120 140 160 180 200
År 12345678910
Skifte drivstoffets filterpatron (6)●●●
Skifte luftfilterpatron (7)●●●●●
Skift av bremsevæske (8)●●●●●
Skifte ut kupéfilter (7)(O) (●)
●●●●●
(6) Hvis du fyller bilen med drivstoff av dårlig kvalitet som understiger den europeiske spesifikasjonen, anbefales å skifte dette filteret hver 20 000. km
(7) Hvis bilen brukes i et støvete område, skal du bytte filter hver 20 000. km.
(8) Utskifting av bremsevæsken skal gjennomføres hvert annet år uansett kjørelengde.
(O) Anbefalte inngrep
(●) Inngrep som er nødvendig
155

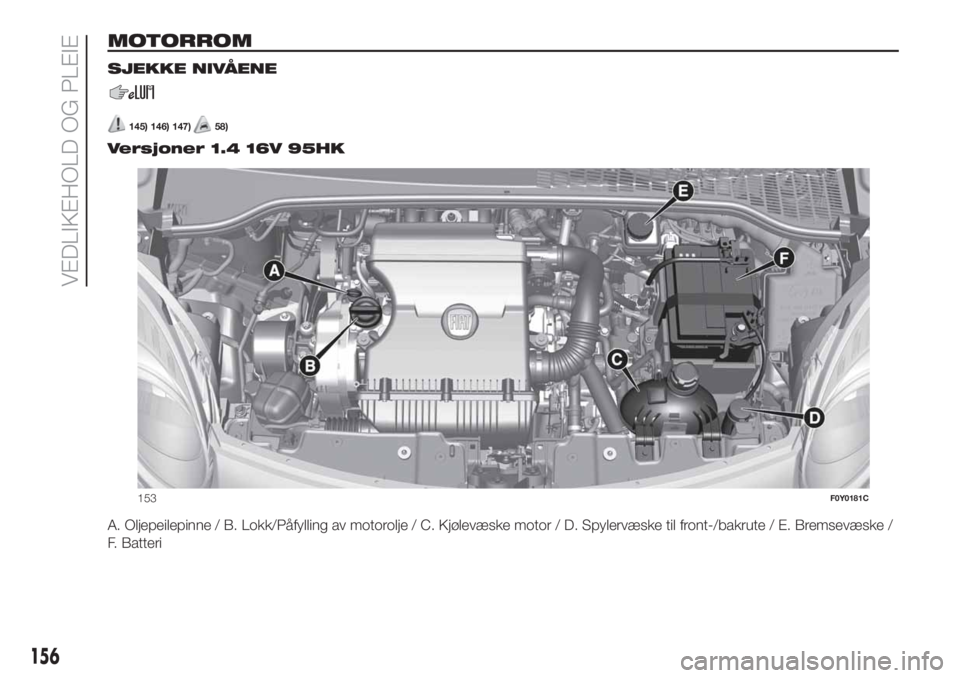

MOTORROM
SJEKKE NIVÅENE
145) 146) 147)58)
.
Versjoner 1.4 16V 95HK
A. Oljepeilepinne / B. Lokk/Påfylling av motorolje / C. Kjølevæske motor / D. Spylervæske til front-/bakrute / E. Bremsevæske /
F. Batteri
153F0Y0181C
156
VEDLIKEHOLD OG PLEIE

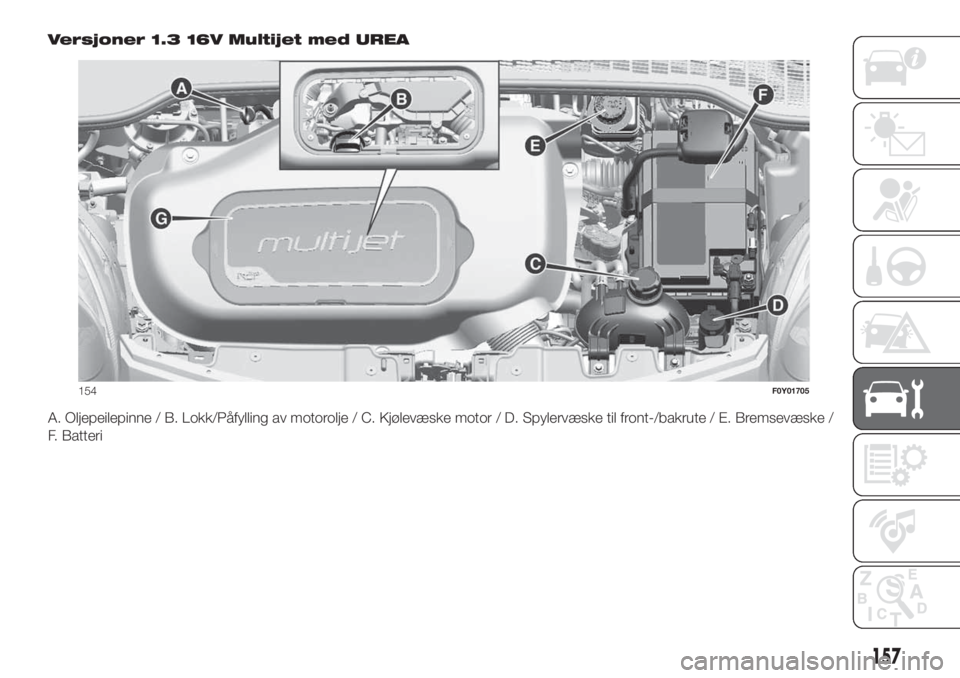

Versjoner 1.3 16V Multijet med UREA
A. Oljepeilepinne / B. Lokk/Påfylling av motorolje / C. Kjølevæske motor / D. Spylervæske til front-/bakrute / E. Bremsevæske /
F. Batteri
154F0Y01705
157

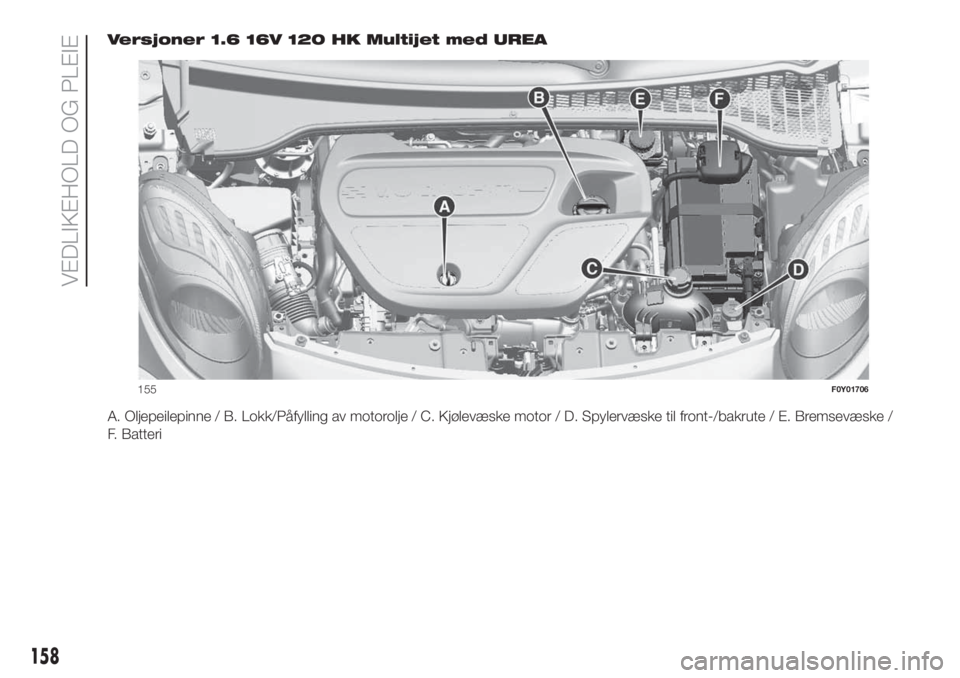

Versjoner 1.6 16V 120 HK Multijet med UREA
A. Oljepeilepinne / B. Lokk/Påfylling av motorolje / C. Kjølevæske motor / D. Spylervæske til front-/bakrute / E. Bremsevæske /
F. Batteri
155F0Y01706
