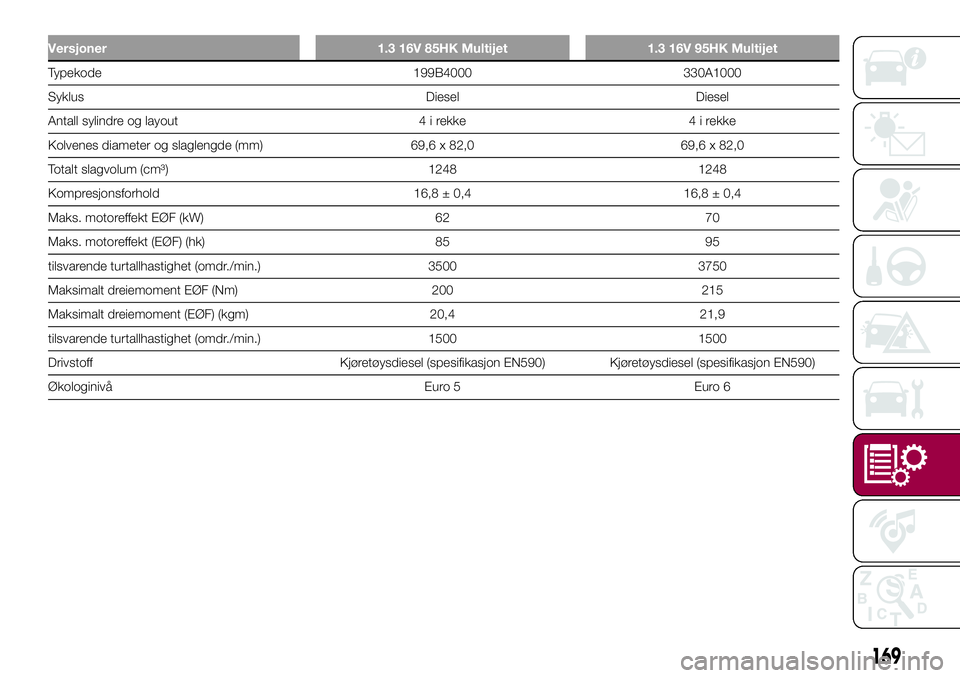

Versjoner 1.3 16V 85HK Multijet 1.3 16V 95HK Multijet
Typekode 199B4000 330A1000
Syklus Diesel Diesel
Antall sylindre og layout 4 i rekke 4 i rekke
Kolvenes diameter og slaglengde (mm) 69,6 x 82,0 69,6 x 82,0
Totalt slagvolum (cm³) 1248 1248
Kompresjonsforhold 16,8 ± 0,4 16,8 ± 0,4
Maks. motoreffekt EØF (kW) 62 70
Maks. motoreffekt (EØF) (hk) 85 95
tilsvarende turtallhastighet (omdr./min.) 3500 3750
Maksimalt dreiemoment EØF (Nm) 200 215
Maksimalt dreiemoment (EØF) (kgm) 20,4 21,9
tilsvarende turtallhastighet (omdr./min.) 1500 1500
Drivstoff Kjøretøysdiesel (spesifikasjon EN590) Kjøretøysdiesel (spesifikasjon EN590)
Økologinivå Euro 5 Euro 6
169

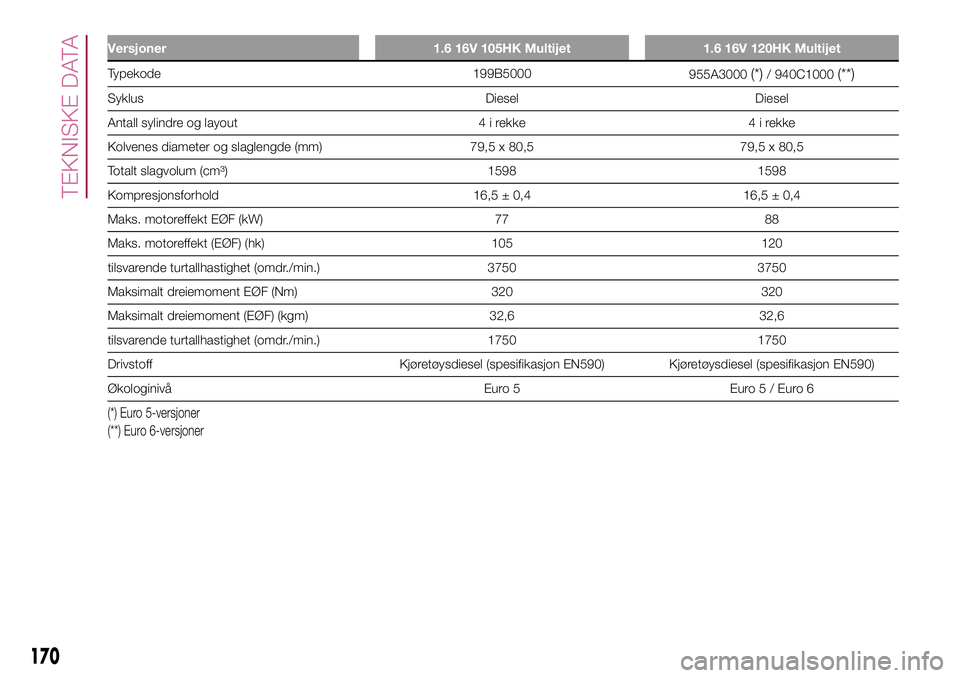

Versjoner 1.6 16V 105HK Multijet 1.6 16V 120HK Multijet
Typekode 199B5000
955A3000(*)/ 940C1000(**)
Syklus Diesel Diesel
Antall sylindre og layout 4 i rekke 4 i rekke
Kolvenes diameter og slaglengde (mm) 79,5 x 80,5 79,5 x 80,5
Totalt slagvolum (cm³) 1598 1598
Kompresjonsforhold 16,5 ± 0,4 16,5 ± 0,4
Maks. motoreffekt EØF (kW) 77 88
Maks. motoreffekt (EØF) (hk) 105 120
tilsvarende turtallhastighet (omdr./min.) 3750 3750
Maksimalt dreiemoment EØF (Nm) 320 320
Maksimalt dreiemoment (EØF) (kgm) 32,6 32,6
tilsvarende turtallhastighet (omdr./min.) 1750 1750
Drivstoff Kjøretøysdiesel (spesifikasjon EN590) Kjøretøysdiesel (spesifikasjon EN590)
Økologinivå Euro 5 Euro5/Euro6
(*) Euro 5-versjoner
(**) Euro 6-versjoner
170
TEKNISKE DATA

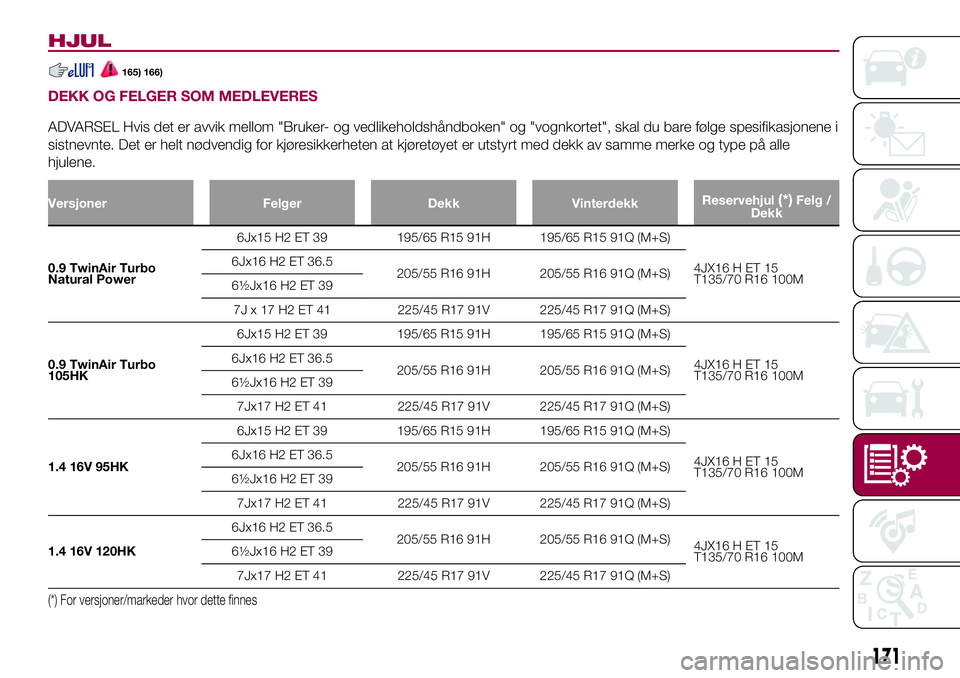

HJUL
165) 166)
DEKK OG FELGER SOM MEDLEVERES
ADVARSEL Hvis det er avvik mellom "Bruker- og vedlikeholdshåndboken" og "vognkortet", skal du bare følge spesifikasjonene i
sistnevnte. Det er helt nødvendig for kjøresikkerheten at kjøretøyet er utstyrt med dekk av samme merke og type på alle
hjulene.
Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105HK6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 95HK6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 120HK6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
171

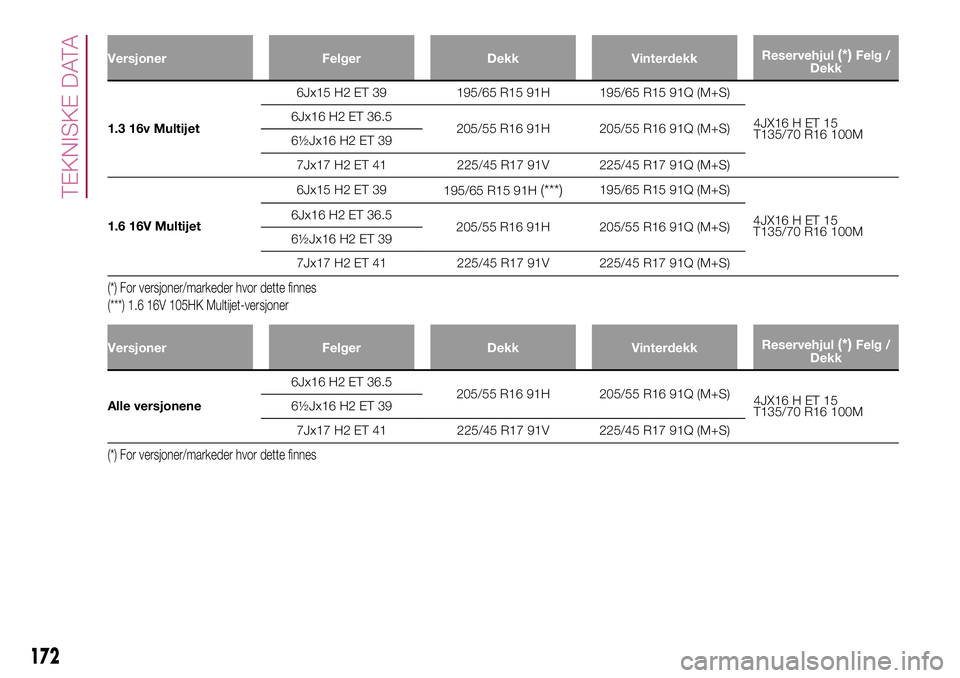

Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
1.3 16v Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx15 H2 ET 39
195/65 R15 91H
(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
(***) 1.6 16V 105HK Multijet-versjoner
Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
Alle versjonene6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
172
TEKNISKE DATA

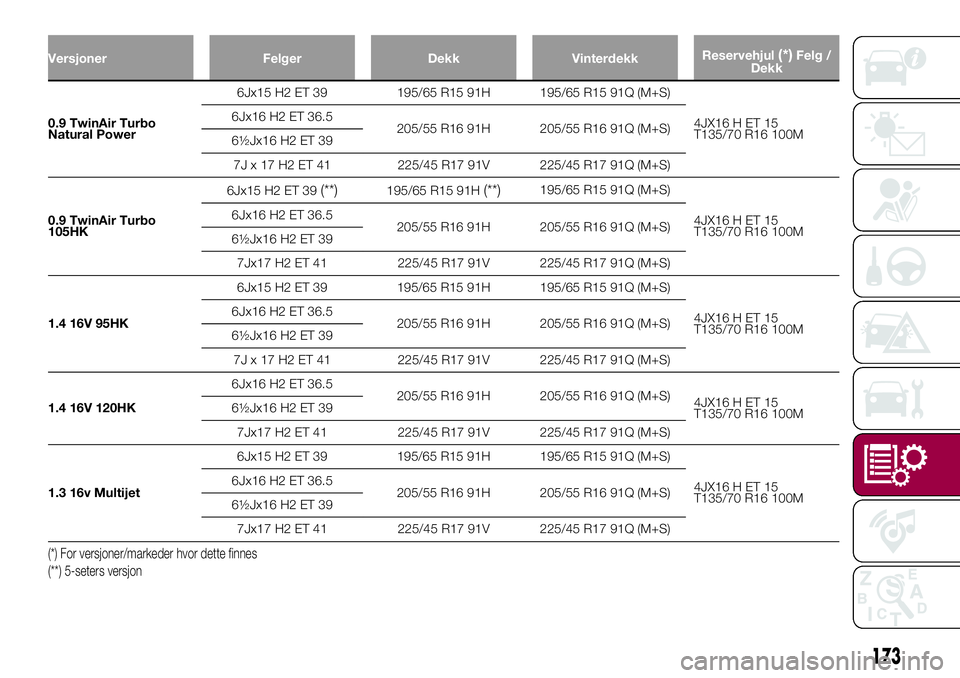

Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105HK6Jx15 H2 ET 39
(**)195/65 R15 91H(**)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 95HK6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 120HK6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16v Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
(**) 5-seters versjon
173

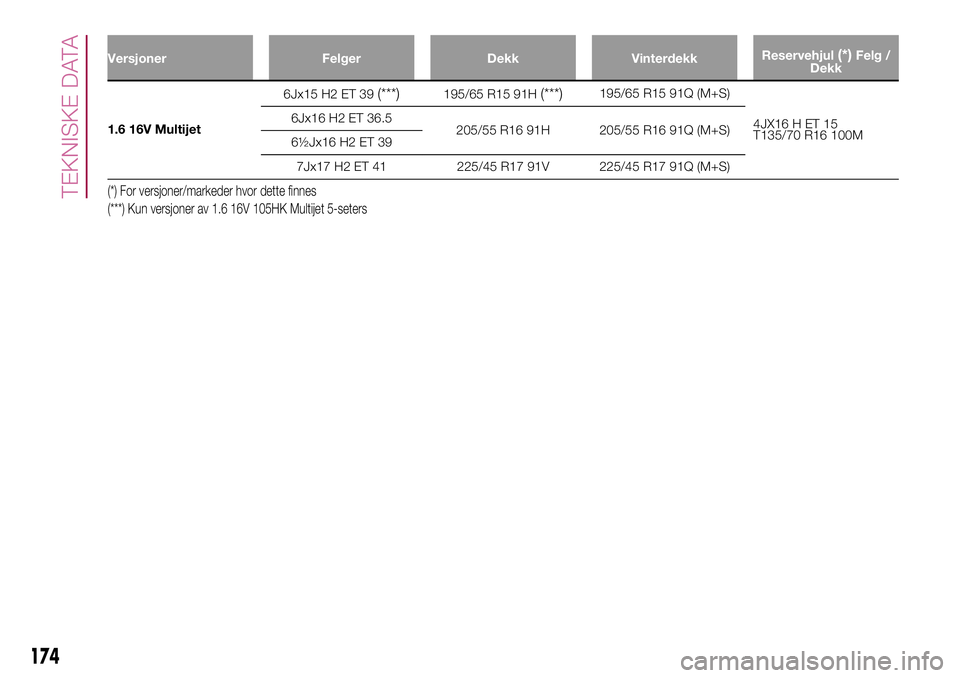

Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
1.6 16V Multijet6Jx15 H2 ET 39
(***)195/65 R15 91H(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
(***) Kun versjoner av 1.6 16V 105HK Multijet 5-seters
174
TEKNISKE DATA

DEKKTRYKK MED KALDE DEKK (bar)
Med varme dekk skal lufttrykket ligge på + 0,3 bar over foreskrevet verdi. Kontroller i alle tilfeller om igjen at du har riktig verdi
når dekkene er kalde. Med vinterdekk, bør trykkverdien være +0,2 bar sammenlignet med den foreskrevne verdien for vanlige
dekk.
DekkIngen belastning og gjennomsnittlig
belastningMed full last
Reservehjul(*)Foran Bak Foran Bak
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 195/65 R15 91H
(**)2,4 2,4 2,8 2,9
205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
(*) For versjoner/markeder hvor dette finnes
(**) 1.6 16V 105HK Multijet-versjoner
(****) 1.6 16V 120HK Multijet-versjoner
(***) Trekking-versjoner
175

DekkIngen belastning og gjennomsnittlig
belastningMed full last
Reservehjul(*)Foran Bak Foran Bak
195/65 R15 91H 2,4 2,4 2,8 2,8
4,2 205/55 R16 91H 2,2 2,0 2,5 2,8
205/55 R16 91H GoodYear
(**)2,6(***)2,4(***)2,6(***)2,8(***)
205/55 R16 91H GoodYear(**)2,2(****)2,0(****)2,5(****)2,5(****)
225/45 R17 91V 2,2 2,0 2,5 2,8
(*) For versjoner/markeder hvor dette finnes
(**) For spesifikke markeder
(***) ECO
(****) Med komfort lufttrykk kan ikke ECO-forbruk garanteres
DekkIngen belastning og gjennomsnittlig
belastningMed full last
Reservehjul(*)Foran Bak Foran Bak
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) For versjoner/markeder hvor dette finnes
(**) 7-seters versjon
176
TEKNISKE DATA

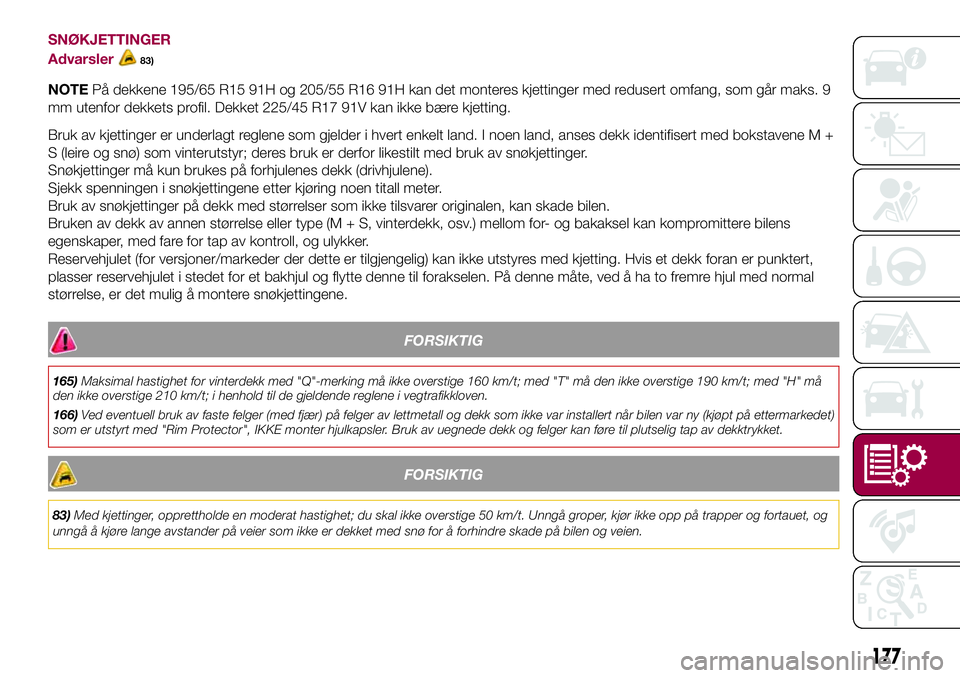

SNØKJETTINGER
Advarsler
83)
NOTEPå dekkene 195/65 R15 91H og 205/55 R16 91H kan det monteres kjettinger med redusert omfang, som går maks. 9
mm utenfor dekkets profil. Dekket 225/45 R17 91V kan ikke bære kjetting.
Bruk av kjettinger er underlagt reglene som gjelder i hvert enkelt land. I noen land, anses dekk identifisert med bokstavene M +
S (leire og snø) som vinterutstyr; deres bruk er derfor likestilt med bruk av snøkjettinger.
Snøkjettinger må kun brukes på forhjulenes dekk (drivhjulene).
Sjekk spenningen i snøkjettingene etter kjøring noen titall meter.
Bruk av snøkjettinger på dekk med størrelser som ikke tilsvarer originalen, kan skade bilen.
Bruken av dekk av annen størrelse eller type (M + S, vinterdekk, osv.) mellom for- og bakaksel kan kompromittere bilens
egenskaper, med fare for tap av kontroll, og ulykker.
Reservehjulet (for versjoner/markeder der dette er tilgjengelig) kan ikke utstyres med kjetting. Hvis et dekk foran er punktert,
plasser reservehjulet i stedet for et bakhjul og flytte denne til forakselen. På denne måte, ved å ha to fremre hjul med normal
størrelse, er det mulig å montere snøkjettingene.
FORSIKTIG
165)Maksimal hastighet for vinterdekk med "Q"-merking må ikke overstige 160 km/t; med "T" må den ikke overstige 190 km/t; med "H" må
den ikke overstige 210 km/t; i henhold til de gjeldende reglene i vegtrafikkloven.
166)Ved eventuell bruk av faste felger (med fjær) på felger av lettmetall og dekk som ikke var installert når bilen var ny (kjøpt på ettermarkedet)
som er utstyrt med "Rim Protector", IKKE monter hjulkapsler. Bruk av uegnede dekk og felger kan føre til plutselig tap av dekktrykket.
FORSIKTIG
83)Med kjettinger, opprettholde en moderat hastighet; du skal ikke overstige 50 km/t. Unngå groper, kjør ikke opp på trapper og fortauet, og
unngå å kjøre lange avstander på veier som ikke er dekket med snø for å forhindre skade på bilen og veien.
177

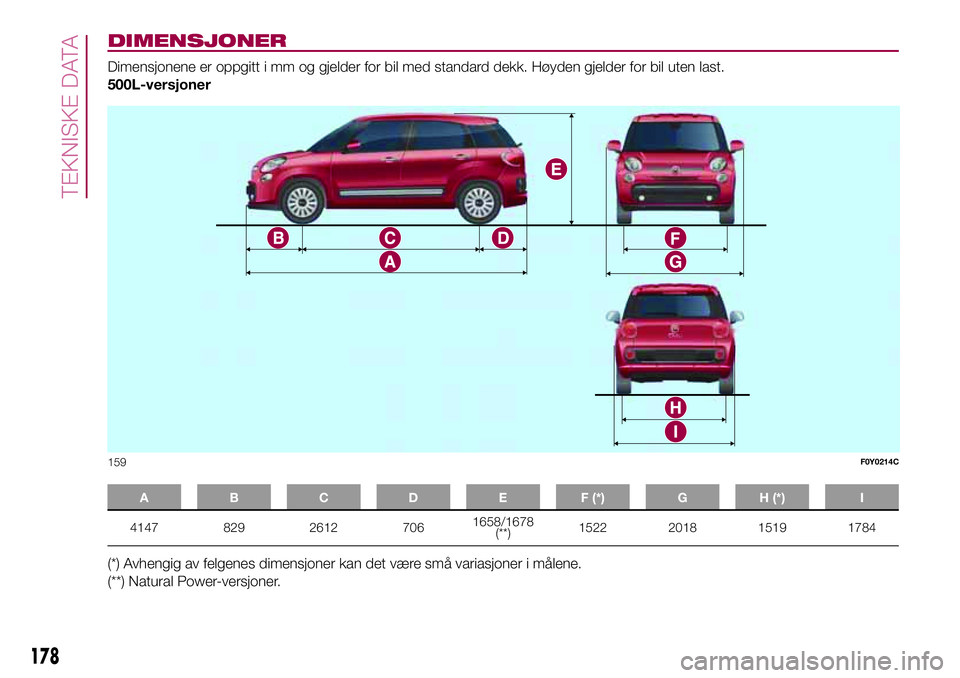

DIMENSJONER
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last.
500L-versjoner
A B C D E F (*) G H (*) I
4147 829 2612 7061658/1678
(**)1522 2018 1519 1784
(*) Avhengig av felgenes dimensjoner kan det være små variasjoner i målene.
(**) Natural Power-versjoner.
159F0Y0214C
178
